场效应管三种组态放大电路特点
场效应管有三种组态放大电路,分别是共源放大电路、共漏放大电路和共栅放大电路。
它们的特点如下:
1. 共源放大电路:
- 输入电压是输入信号的电压变化,输出电压是负载电阻上的电压变化。
- 具有电压放大和电流放大的作用,电压增益较大。
- 输入电阻高,输出电阻低。
- 可以实现单端放大,但需要外部耦合电容。
2. 共漏放大电路:
- 输入电压是输入信号的电压变化,输出电压是源极电压的变化。
- 具有电压放大和电流放大的作用,电压增益较大。
- 输入电阻低,输出电阻高。
- 适用于低频信号放大,对高频信号响应较差。
3. 共栅放大电路:
- 输入电压是栅极电压的变化,输出电压是负载电阻上的电压变化。
- 具有电压放大和电流放大的作用,电压增益较小。
- 输入电阻低,输出电阻高。
- 适用于高频信号放大,对低频信号响应较差。
这三种组态放大电路根据不同的应用需求选择,能够满足不同频率
范围、电压增益和输入输出特性的要求。

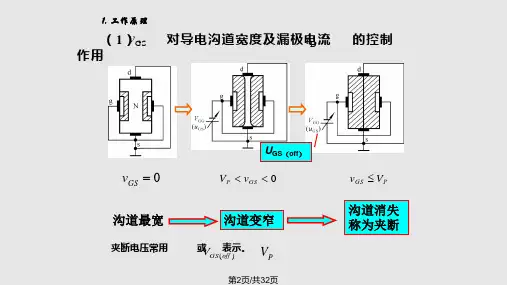

第三章 场效应管及其放大电路1. JEFT 有两种类型,分别是N 沟道结型场效应管和P 沟道结型场效应管2. 在JFET 中:(1) 沟道夹断:假设0=DS v ,如图所示。
由于 0=DS v ,漏极和源极间短路,使整个沟道内没有压降,即整个沟道内的电位与源极的相同。
令反偏的栅-源电压GS v 由零向负值增大,使PN 结处于反偏状态,此时,耗尽层将变宽;由于在结型场效应管制作中,P 区的浓度远大于N 区的浓度,所以,耗尽层主要在N 沟道内变宽,随着耗尽层宽度加大,沟道变窄,沟道内的电阻增大。
继续反响加大GS v ,耗尽层将在沟道内合拢,此时,沟道电阻將变的无穷大,这种现象成为沟道夹断(2)在DS v 较小时,DS v 的加大虽然会增大沟道内的电阻,但这种影响不是很明显,沟道仍处于比较宽的状态,即沟道的电阻在DS v 比较小的时候基本不变,此时加大DS v ,会使D i 迅速增加,D i 与DS v 近似为线性关系。
加大DS v ,沟道内的耗尽层会逐渐变宽,沟道电阻增加,D i 随DS v 的上升,速度会变缓。
当||P DSV v =时,楔形沟道会在A 点处合拢,这种现象称为预夹断。

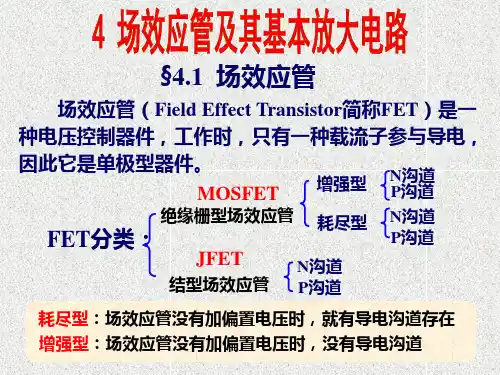

3. 解:(1)(a )为N 沟道场效应管 (b )为P 沟道场效应管(2)(a )V V P4-= (b )V V P 4= (3)(a )A I DSS 5= (b )A I DSS 5-=(4)电压DS v 与电流D i 具有相同的极性且与GS v 极性相反,因而,电压DS v 的极性可根据D i 或GS v 的极性判断4.解:当JFET 工作在饱和区时,有关系式:2)1(PGS DSS D V V I i -= 5. 解:在P 沟道JFET 中,要求栅-源电压GS v 极性为正,漏源电压DS v 的极性为负,夹断电源P V 的极性为正6. 解:MOS 型场效应管的详细分类7. 解:耗尽型是指,当0=GS v 时,即形成沟道,加上正确的GS v 时,能使对数载流子流出沟道,因而“耗尽”了载流子,使管子转向截止。
