桥式三相整流桥工作原理和单相整流桥工作原理的区别[ASEMI]

标题：三相桥式可控整流电路工作原理1. 概述三相桥式可控整流电路是一种常见的电力电子器件，广泛应用于各种交流电源的变流和调节中。

本文将介绍三相桥式可控整流电路的工作原理，包括其基本结构、工作原理和特点。

2. 三相桥式可控整流电路的基本结构三相桥式可控整流电路由六个功率器件构成，分别为三个双向可控硅器件和三个二极管器件。

这些器件按照一定的连接方式组成三相桥式电路，用于将三相交流电压转换为直流电压输出。

3. 三相桥式可控整流电路的工作原理当三相交流电压加在三相桥式可控整流电路上时，根据相位顺序，每个双向可控硅器件将依次触发并导通，通过适当的触发脉冲控制，使得整流电路输出的直流电压符合预期的变化规律。

4. 双向可控硅器件的工作原理双向可控硅器件是三相桥式可控整流电路的核心器件，其工作原理是基于电压控制的半导体开关器件，通过控制其触发脉冲，可以实现器件的导通和关断，从而实现整流电路的控制。

5. 三相桥式可控整流电路的特点三相桥式可控整流电路具有输出电压稳定、效率高、控制方便、适用范围广等特点，适用于各种工业和民用领域的交流电源变流和调节。

6. 结论三相桥式可控整流电路是一种重要的电力电子器件，其工作原理基于双向可控硅器件的控制和导通，通过合理的触发和控制方式可以实现对交流电压的整流和调节。

其特点是输出稳定、效率高、控制方便、适用范围广，具有广泛的应用价值。

通过以上介绍，读者可以了解三相桥式可控整流电路的基本结构、工作原理和特点，为进一步的学习和应用提供了基础知识。

希望本文能够对读者有所帮助。

三相桥式可控整流电路是工业电力控制中的常用装置。

它具有高效、稳定输出、控制精度高、适用范围广等特点。

下面我们将继续深入探讨三相桥式可控整流电路的工作原理和工作过程。

7. 三相桥式可控整流电路的工作过程在介绍三相桥式可控整流电路的工作过程之前，首先需要了解几个重要参数，包括交流输入电压、负载电流、触发脉冲脉冲宽度、角控制触发方式等。

编辑：TT

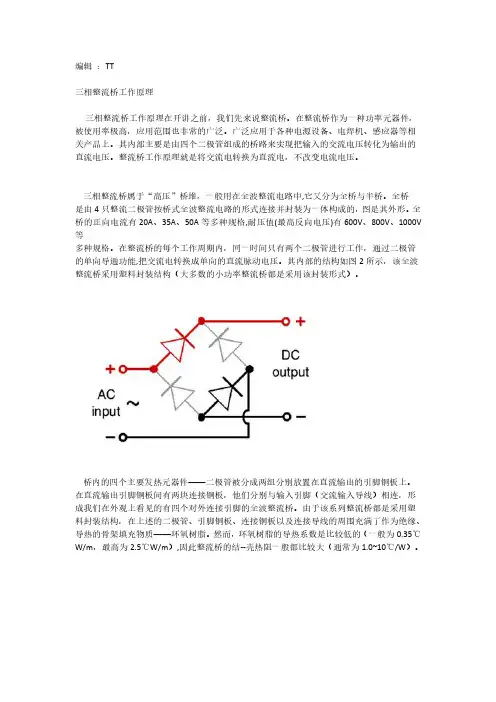

三相整流桥工作原理
三相整流桥工作原理在开讲之前，我们先来说整流桥。

在整流桥作为一种功率元器件，被使用率极高，应用范围也非常的广泛。

广泛应用于各种电源设备、电焊机、感应器等相关产品上。

其内部主要是由四个二极管组成的桥路来实现把输入的交流电压转化为输出的直流电压。

整流桥工作原理就是将交流电转换为直流电，不改变电流电压。

三相整流桥属于“高压”桥堆，一般用在全波整流电路中,它又分为全桥与半桥。

全桥
是由4只整流二极管按桥式全波整流电路的形式连接并封装为一体构成的，图是其外形。

全桥的正向电流有20A、35A、50A等多种规格,耐压值(最高反向电压)有600V、800V、1000V 等
多种规格。

在整流桥的每个工作周期内，同一时间只有两个二极管进行工作，通过二极管的单向导通功能,把交流电转换成单向的直流脉动电压。

其内部的结构如图2所示，该全波整流桥采用塑料封装结构（大多数的小功率整流桥都是采用该封装形式）。

桥内的四个主要发热元器件——二极管被分成两组分别放置在直流输出的引脚铜板上。

在直流输出引脚铜板间有两块连接铜板，他们分别与输入引脚（交流输入导线）相连，形成我们在外观上看见的有四个对外连接引脚的全波整流桥。

由于该系列整流桥都是采用塑料封装结构，在上述的二极管、引脚铜板、连接铜板以及连接导线的周围充满了作为绝缘、导热的骨架填充物质——环氧树脂。

然而，环氧树脂的导热系数是比较低的（一般为0.35℃W/m，最高为2.5℃W/m）,因此整流桥的结--壳热阻一般都比较大（通常为1.0~10℃/W）。

三相整流桥详细工作原理三相整流桥，也叫做三相全控整流电路，是一种广泛应用于控制领域的电力电子器件。

在现代工业控制中，为了满足各种不同的电动机控制需求，在交流电源的控制电路中应用了三相整流桥。

整流桥实现了对交流电进行整流，并根据控制信号对直流信号进行调节，从而能够达到对电机的控制目的。

下面我们将详细介绍三相整流桥的工作原理。

1. 桥臂的构成三相全控整流电路由6个控制管组成。

其中有3个受控硅和3个双向晶闸管。

三个受控硅组成了一个单相桥臂，而每个桥臂由一个受控硅和一个双向晶闸管构成。

这样，整流电路就由三个单相桥形成。

2. 工作原理当受控硅的端子接到正向电压时，它将导通，并形成一个直流电路。

只有当受控硅被触发，电流才能流过晶体管。

在整流桥的双向晶闸管中，当电压达到它的传导阈值时，晶体管将开始导通，在整个工作周期内都将保持导通状态。

当控制电压减少或者消失时，晶体管将不再导通。

3. 交流电的整流三相全控整流电路实现交流电的整流方法是将交流电源的三个相分别连接到整流桥的三个受控硅端子上，并将六个桥臂的双向晶闸管排成接触对。

在正半周期，1和4管击穿，电流经过它们的典型路径。

在负半周期，2和3管击穿，电流经过它们的典型路径。

4. 控制为控制三相全控整流电路的输出电压，需要制定一定的控制策略。

一般来说，控制策略可以通过对控制电压进行调整来实现。

控制电压的频率和幅度是实现电机控制的关键因素。

综上所述，三相全控整流电路能够有效实现对交流电的整流，并根据控制信号对直流信号进行调节，从而能够达到对电机的控制目的。

由于它的灵活性和高效性，三相全控整流电路已成为现代工业控制中不可或缺的一部分。

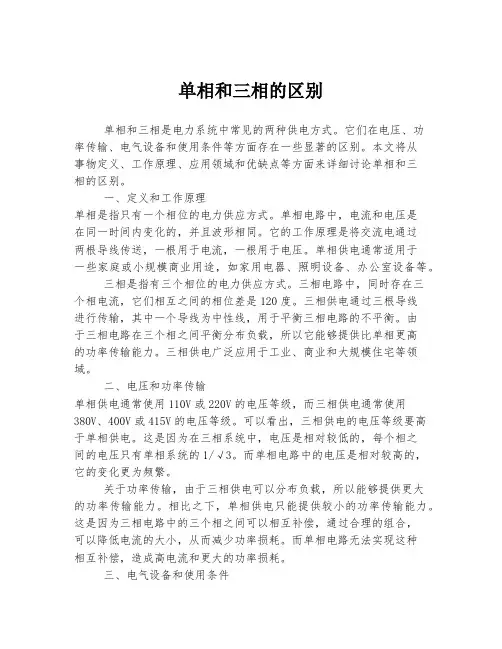

单相和三相的区别单相和三相是电力系统中常见的两种供电方式。

它们在电压、功率传输、电气设备和使用条件等方面存在一些显著的区别。

本文将从事物定义、工作原理、应用领域和优缺点等方面来详细讨论单相和三相的区别。

一、定义和工作原理单相是指只有一个相位的电力供应方式。

单相电路中，电流和电压是在同一时间内变化的，并且波形相同。

它的工作原理是将交流电通过两根导线传送，一根用于电流，一根用于电压。

单相供电通常适用于一些家庭或小规模商业用途，如家用电器、照明设备、办公室设备等。

三相是指有三个相位的电力供应方式。

三相电路中，同时存在三个相电流，它们相互之间的相位差是120度。

三相供电通过三根导线进行传输，其中一个导线为中性线，用于平衡三相电路的不平衡。

由于三相电路在三个相之间平衡分布负载，所以它能够提供比单相更高的功率传输能力。

三相供电广泛应用于工业、商业和大规模住宅等领域。

二、电压和功率传输单相供电通常使用110V或220V的电压等级，而三相供电通常使用380V、400V或415V的电压等级。

可以看出，三相供电的电压等级要高于单相供电。

这是因为在三相系统中，电压是相对较低的，每个相之间的电压只有单相系统的1/√3。

而单相电路中的电压是相对较高的，它的变化更为频繁。

关于功率传输，由于三相供电可以分布负载，所以能够提供更大的功率传输能力。

相比之下，单相供电只能提供较小的功率传输能力。

这是因为三相电路中的三个相之间可以相互补偿，通过合理的组合，可以降低电流的大小，从而减少功率损耗。

而单相电路无法实现这种相互补偿，造成高电流和更大的功率损耗。

三、电气设备和使用条件由于单相供电的功率传输有限，所以它主要适用于一些功率需求较小的设备和用途。

例如，家用电器如冰箱、洗衣机、电视等都是使用单相供电。

此外，一些小型商业用途如小型制造业、小型商铺等也适用于单相供电。

相比之下，三相供电适用于一些功率需求较大的设备和用途。

例如，工业制造、大型商业、建筑工地等都需要使用三相供电。

三相整流桥工作原理
三相整流桥是一种用于将三相交流电转换为直流电的电路。

它由四个二极管构成，排列成一个桥形结构。

每个二极管由一个PN 结构组成，其中 P 区被称为二极板，而 N 区被称为底板。

工作原理如下：当输入的三相交流电为正半周时，其中一个二极板处于正向偏置状态，而其他二极板则处于反向偏置状态。

这使得正半周的电流流过可导通的二极板，经过滤波电容后，输出为直流电。

而在负半周时，另外一个二极板处于正向偏置状态，而其他二极板处于反向偏置状态，同样地，负半周的电流也能够经过滤波电容输出为直流电。

通过交替改变二极板的状态，三相整流桥能够将交流电转换为平滑的直流电。

它的输出电压幅值等于输入交流电压幅值的
1.414倍，即开启电压的峰值。

三相整流桥的工作原理使其成为许多电子设备中重要的组成部分，特别是在需要直流电源供应的应用中。

它的运行稳定可靠，并且能够提供高效的电能转换。

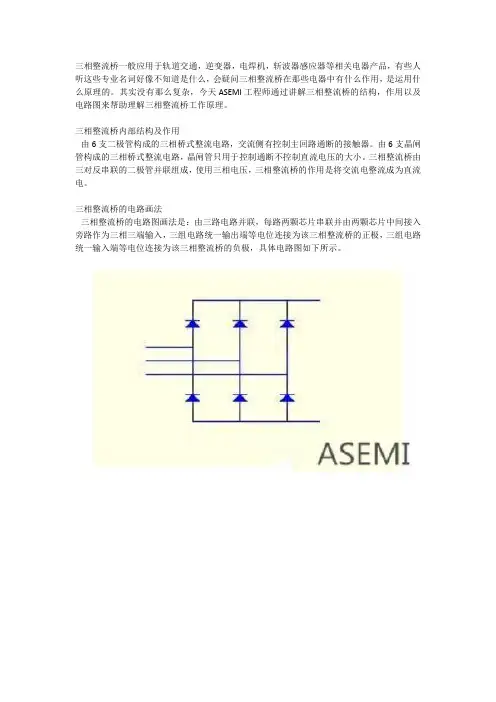

三相整流桥一般应用于轨道交通，逆变器，电焊机，斩波器感应器等相关电器产品，有些人听这些专业名词好像不知道是什么，会疑问三相整流桥在那些电器中有什么作用，是运用什么原理的。

其实没有那么复杂，今天ASEMI工程师通过讲解三相整流桥的结构，作用以及电路图来帮助理解三相整流桥工作原理。

三相整流桥内部结构及作用
由6支二极管构成的三相桥式整流电路，交流侧有控制主回路通断的接触器。

由6支晶闸管构成的三相桥式整流电路，晶闸管只用于控制通断不控制直流电压的大小。

三相整流桥由三对反串联的二极管并联组成，使用三相电压，三相整流桥的作用是将交流电整流成为直流电。

三相整流桥的电路画法
三相整流桥的电路图画法是：由三路电路并联，每路两颗芯片串联并由两颗芯片中间接入旁路作为三相三端输入，三组电路统一输出端等电位连接为该三相整流桥的正极，三组电路统一输入端等电位连接为该三相整流桥的负极，具体电路图如下所示。

ASEMI三相整流桥工作原理
三相整流桥与单相整流桥的区别是采用6颗芯片的结构，可以完成对三相交流电的整流工作。

三相整流桥电路图根据芯片的不用有几种画法,如晶闸管与普通二极管芯片的符号区别，但基本电路结构均是一样的。

如下图所示：采用这种二极管符号的电路图,表明该芯片是采用的普通整流二极管芯片。

其中VD1、VD2与VD3等三颗芯片共阴极连接，VD4、VD5与VD6等三颗芯片共阳极连接，VD1/VD4、VD2/VD5与VD3/VD6之间阴阳对接并用导向引出作为交流输入端。

共阴级组对接负载电器的输入端,共阳极组对接负载电器的输出端形成回路。

同单相整流桥电路图一样需要注意的是6颗二极管芯片极性不能错误放置，否则电路一样不能正常工作。

三相桥式整流电路工作原理
三相桥式整流电路是一种常见的电路拓扑结构，用于将交流电转换为直流电。

其工作原理如下：
1. 调制电压：三相桥式整流电路由三相交流电源提供供电，分别为A、B、C相。

这些交流电源经过变压器降压后，被连接
到整流电路的六个二极管上。

2. 电流流向：正半周：当A相为正半周时，A相的电压高于
B、C相，A相的二极管导通，B、C相的二极管不导通。

此时，电流从A相二极管流向直流负载，形成正的输出电压。

负半周：当A相为负半周时，A相的电压低于B、C相，A相的二
极管不导通，B、C相的二极管导通。

此时，电流从B、C相
二极管流向直流负载，形成负的输出电压。

3. 直流输出：随着A、B、C相交替变化，电流的流向也随之
变化。

三个交流相之间的偏置电压依次作用于直流负载，最终将交流电转化为直流电。

同时，由于交流相之间的时间间隔很短，所以直流输出的波动较小，能够满足大部分电子设备对电源稳定性的要求。

总结：三相桥式整流电路通过六个二极管将三相交流电转换为直流电。

利用交流相之间的电压偏置，形成正负的输出电压，实现直流电的输出。

这种电路结构具有输出稳定、效率高等优点，被广泛应用于工业领域中。

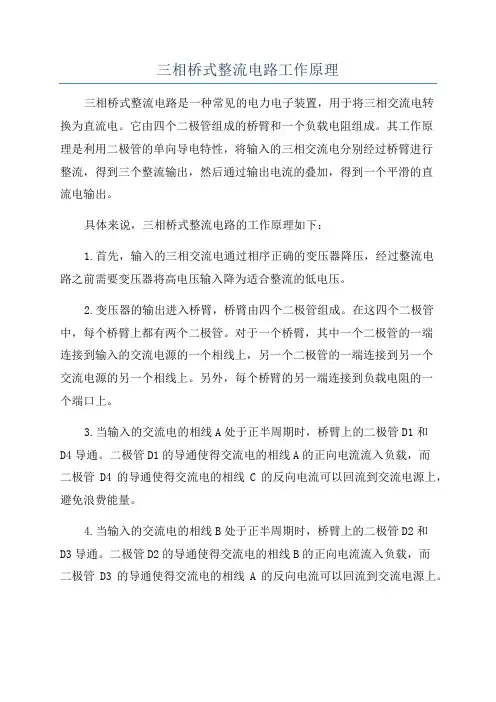

三相桥式整流电路工作原理三相桥式整流电路是一种常见的电力电子装置，用于将三相交流电转换为直流电。

它由四个二极管组成的桥臂和一个负载电阻组成。

其工作原理是利用二极管的单向导电特性，将输入的三相交流电分别经过桥臂进行整流，得到三个整流输出，然后通过输出电流的叠加，得到一个平滑的直流电输出。

具体来说，三相桥式整流电路的工作原理如下：1.首先，输入的三相交流电通过相序正确的变压器降压，经过整流电路之前需要变压器将高电压输入降为适合整流的低电压。

2.变压器的输出进入桥臂，桥臂由四个二极管组成。

在这四个二极管中，每个桥臂上都有两个二极管。

对于一个桥臂，其中一个二极管的一端连接到输入的交流电源的一个相线上，另一个二极管的一端连接到另一个交流电源的另一个相线上。

另外，每个桥臂的另一端连接到负载电阻的一个端口上。

3.当输入的交流电的相线A处于正半周期时，桥臂上的二极管D1和D4导通。

二极管D1的导通使得交流电的相线A的正向电流流入负载，而二极管D4的导通使得交流电的相线C的反向电流可以回流到交流电源上，避免浪费能量。

4.当输入的交流电的相线B处于正半周期时，桥臂上的二极管D2和D3导通。

二极管D2的导通使得交流电的相线B的正向电流流入负载，而二极管D3的导通使得交流电的相线A的反向电流可以回流到交流电源上。

5.当输入的交流电的相线C处于正半周期时，桥臂上的二极管D1和D4导通。

二极管D3的导通使得交流电的相线C的正向电流流入负载，而二极管D2的导通使得交流电的相线B的反向电流可以回流到交流电源上。

通过以上的工作原理，输入的三相交流电在三相桥式整流电路中经过整流，会得到三个整流输出，通过输出电流的叠加，可以得到一个平滑的直流电输出。

此外，可以通过控制输入的交流电的相序和变压器的变比，实现对输出电压的调节。

总的来说，三相桥式整流电路通过使用四个二极管组成的桥臂，将输入的三相交流电转换为平滑的直流电输出。

其简单的结构和可靠的运行使得它在工业控制和电力变换中得到广泛应用。

三相整流桥的工作原理三相整流桥是一种广泛应用于交流电转直流电的电力电子器件，它采用了二极管的特性来将交流电转变为直流电。

其工作原理主要涉及到三个方面：桥式整流、交流电输入和直流电输出。

首先，我们来看桥式整流。

三相整流桥是由六个二极管组成的桥式电路。

这六个二极管被分成一对一对的形式组成三个“桥臂”，每个桥臂由一个正向偏置的二极管和一个反向偏置的二极管组成。

正向偏置的二极管通电时，正向电压下其导通，而反向偏置的二极管不导通。

通过组合不同的正反向导通二极管，可以实现从输入交流电中分离出特定方向的电流。

其次，我们来看交流电输入。

三相整流桥通常用于接收三相交流电源，其输入端分为A相、B相和C相，分别对应三相交流电源的三个相位。

交流电源通过变压器降压后输入到整流桥的输入侧，然后交流电信号经过桥式整流作用后，把交流电转换为具有固定的方向的直流电信号。

最后，我们来看直流电输出。

经过桥式整流后，交流电信号被转为具有固定方向的直流电信号。

这时，六个二极管中的导通状态就决定了电流的流向。

A相和C 相之间的二极管导通时，流向一个方向；B相和C相之间的二极管导通时，流向另一个方向。

这样就获得了一个方向相对固定的直流电输出。

此外，为了保证输出电压的稳定性，可以在输出端加入滤波电路，以减小输出电流中的脉动成分。

综上所述，三相整流桥的工作原理可以归纳为以下几点：首先，通过桥式整流将交流电转换为具有固定方向的直流电；其次，通过输入端接收三相交流电，分别对应三个相位；最后，在输出端获得具有固定方向的直流电输出。

三相整流桥的主要优势在于可以实现高效率、高功率的交流电转直流电转换，被广泛应用在工业、交通、通信等领域。

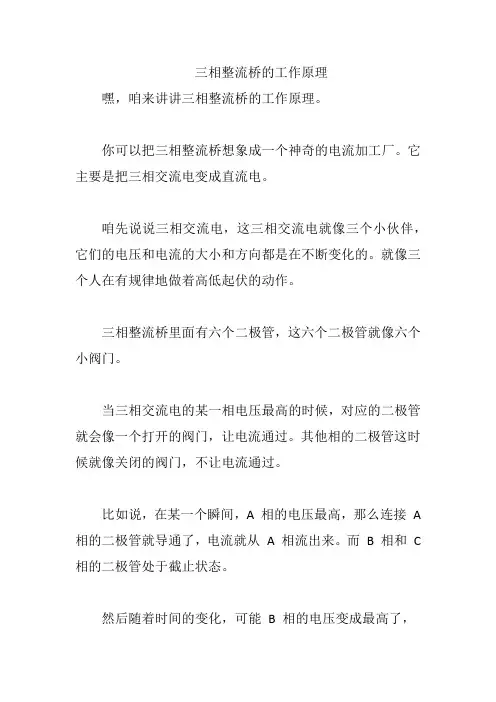

三相整流桥的工作原理嘿，咱来讲讲三相整流桥的工作原理。

你可以把三相整流桥想象成一个神奇的电流加工厂。

它主要是把三相交流电变成直流电。

咱先说说三相交流电，这三相交流电就像三个小伙伴，它们的电压和电流的大小和方向都是在不断变化的。

就像三个人在有规律地做着高低起伏的动作。

三相整流桥里面有六个二极管，这六个二极管就像六个小阀门。

当三相交流电的某一相电压最高的时候，对应的二极管就会像一个打开的阀门，让电流通过。

其他相的二极管这时候就像关闭的阀门，不让电流通过。

比如说，在某一个瞬间，A 相的电压最高，那么连接 A 相的二极管就导通了，电流就从 A 相流出来。

而 B 相和 C 相的二极管处于截止状态。

然后随着时间的变化，可能 B 相的电压变成最高了，这时候连接 B 相的二极管就导通，A 相和 C 相的二极管关闭。

就这样，三个相的电流依次通过对应的二极管。

这些通过二极管的电流会在一个地方汇合。

在这个汇合的地方，电流就变成了只有一个方向的直流电。

就像把三股不同方向流动的水流，通过巧妙的阀门控制，最后汇合成一股朝着同一个方向流动的水流。

三相整流桥的输出直流电的电压也不是完全稳定的，它会有一些小的波动。

但是在实际应用中，我们可以通过一些滤波的措施来让直流电更加平稳。

比如说加上一些电容或者电感，这些元件就像一些小的调节器，把直流电的波动给抚平。

三相整流桥在很多领域都特别重要。

比如在一些电源设备里，它把电网的三相交流电转换成直流电，给其他设备供电。

它就像一个默默无闻的英雄，把复杂的三相交流电转化成我们需要的直流电，让我们的电子设备能够稳定地工作。

没有它，很多设备都没办法正常运行。

三相桥式整流工作原理三相桥式整流工作原理导读：本文将详细介绍三相桥式整流工作原理，帮助读者深入理解这一概念。

我们将从简单的概念入手，逐步展开讨论，使读者能够全面、深入地理解三相桥式整流。

一、引言三相桥式整流是一种常见的电力转换技术，广泛应用于交流电到直流电的转换中。

它是由四个二极管组成的整流电路，可以将交流电转化为具有恒定电压和电流的直流电。

在本文中，我们将探讨三相桥式整流的工作原理以及其在电力应用领域中的重要性。

二、工作原理1. 三相桥式整流的结构与组成三相桥式整流电路由三相交流电源、四个二极管以及负载组成。

三相交流电源输入到桥式整流电路中，经过整流后，输出为直流电。

2. 桥式整流的基本原理桥式整流电路由四个二极管组成，这四个二极管可以分为两组。

其中一组包括二极管D1和二极管D3，另一组包括二极管D2和二极管D4。

当交流电源的A相接通时，二极管D1导通，将电流导向负载，并在B相接通时，二极管D4也导通，电流继续流向负载。

同样，当C相接通时，二极管D3导通，将电流导向负载，接着在B相接通时，二极管D2也导通，电流继续流向负载。

通过这种方式，交流电源的电流可以在整个周期内以相对稳定的方式流向负载，从而实现了直流电的输出。

3. 桥式整流的工作周期桥式整流电路的工作周期可以分为四个阶段，即正半周、负半周、正半周和负半周。

在正半周中，A相和B相交替导通，电流流向负载；在负半周中，B相和C相交替导通，电流仍然流向负载。

三、桥式整流的应用领域1. 电力通信桥式整流电路在电力通信领域中具有重要应用。

在电力通信中，直流电用于传输信号和数据，而交流电则经过桥式整流变为直流电。

这种转换可以保证数据传输的稳定性和可靠性。

2. 工业电源桥式整流电路还广泛应用于工业电源领域。

工业电源需要稳定的直流电供应，桥式整流提供了这种稳定性。

它能够将电网提供的交流电转换为适合工业设备使用的直流电，以确保工业生产的正常进行。

3. 民用电子产品在民用电子产品中，桥式整流电路也被广泛使用。

三相整流桥36MT160的作用与工作原理ASEMI36MT160整流方桥桥参数规格：电流：36A；电压：1600V；盒装：20PCS/盒。

应用于工业中大部分的三相交流用电设备，马达，电焊机，发电机，变频器，通用电磁炉，工业电源控制柜，数控车床，通讯等大型机电设备。

本产品原装质量保证高稳定性和可靠性。

欢迎咨询取样测试。

特性：三相整流方桥★电性参数：36A1600V★芯片材质：GPP★正向电流(Io)：36A★芯片个数：5★正向电压(VF)：1.05V★芯片尺寸：180★浪涌电流Ifsm：500A★是否进口：是★漏电流(Ir)：500uA★工作温度：-55℃～+150℃★恢复时间(Trr)：500ns★引线数量：5如图所示：a,b,c表示为三相电输入；TV1-TV2-TV3为共阴极组，TV4-TV5-TV6为共阳极组。

三相整流桥36MT160工作原理：当三相整流桥36MT160工作时，设定a相为高电位，b相为低电位，此时TV1与TV5正向导通，负载电压为Ua-Ub；相位变换60°之后，a相依然为高电位，c相为低电位，此时TV1与TV6导通，负载电压为Ua-Uc；相位变换60°之后，b则成为高电位，c相依然为低电位，此时TV2与TV6导通，负载电压为Ub-Uc；相位变换60°之后，b相依然为高电位，此时a相为低电位，此时TV2与TV4导通，负载电压为Ub-Ua；相位变换60°之后，c相成为高电位，此时a 相依然为低电位，此时TV3与TV4导通，负载电压为Uc-Ua；相位变换60°之后，c相依然为高电位，此时b相则为低电位，此时TV3与TV5导通，负载电压为Uc-Ub。

三相整流桥36MT160电路相邻二极管脉冲相位60°，同一相位两只二极管脉冲相位180°三相整流桥36MT160广泛运用在如机械手，伺服马达，数控机床，加工中心，医疗机电设备等大型工业设备当中。

三相桥式整流与单相桥式整流的切换原理1. 介绍整流的概念与作用整流是指将交流电转换为直流电的过程。

在电力系统中，交流电是主要的电力传输方式，但在许多电气设备中，需要使用直流电源进行工作。

整流技术在电力转换和控制中起着至关重要的作用。

2. 三相桥式整流的基本原理三相桥式整流器是一种常用的整流电路，其基本原理是利用三相交流电源，通过六个二极管将其转换为直流电源。

在正半周和负半周的工作方式下，分别经过不同的二极管进行整流，最终输出稳定的直流电源。

这种整流方式具有输出电流大、波纹小、效率高等特点，适用于大功率的电力系统。

3. 单相桥式整流的基本原理单相桥式整流器是一种使用单相交流电源的整流电路，通过四个二极管和一个负载电阻将交流电转换为直流电。

在正半周和负半周的工作方式下，分别经过不同的二极管进行整流，同样可以实现稳定的直流输出。

这种整流方式适用于小功率的电力系统，成本低、结构简单。

4. 三相桥式整流与单相桥式整流的切换原理在实际电力系统中，有时需要根据不同的功率需求或电力负载情况，灵活地切换在三相桥式整流和单相桥式整流之间。

其切换原理主要通过控制电路和开关电源实现。

通过控制开关电源的导通和断开，可以在三相桥式整流器和单相桥式整流器之间进行切换，以满足不同的电力需求。

5. 切换原理的应用三相桥式整流与单相桥式整流的切换原理在实际生产中有广泛的应用。

例如在电力系统维护中，当某个电路出现故障时，可以通过切换原理切换到备用的单相桥式整流器，保证正常的电力供应。

又如在某些特定的工业生产中，需要根据不同的工艺要求选择不同的整流方式，也可以通过切换原理来实现。

6. 结语三相桥式整流与单相桥式整流的切换原理是电力系统设计与控制中的重要内容，通过合理的切换方式，可以有效地保障电力系统的稳定运行。

在今后的工程实践中，需要不断深入研究和实践，以适应不同领域的电力需求。

通过以上全面的介绍，读者可以更加全面地了解三相桥式整流与单相桥式整流的切换原理，相信对于电气工程师和相关领域的专业人士会有所帮助。

单相和三相桥式整流电路工作原理整流电路，这个词听起来是不是有点儿高深？别担心，咱们今天就来聊聊单相和三相桥式整流电路。

简单来说，这些电路就像是把电的“水流”给转变成了咱们可以用的“电能”，就像河流从山间奔向农田，给庄稼带来丰收一样。

让我们一起揭开这神秘的面纱，看看它们到底是如何运作的。

单相整流电路就像是你平时用的普通水龙头，单单一根水管，简单明了。

它通过二极管把交流电转变成直流电。

交流电就像是你在地铁上遇到的高峰期，人流量大，来来往往，波动不断。

而二极管就是那个专门疏导人流的保安，挡住不合适的方向，只允许电流朝一个方向流动，嘿，真是个能干的小家伙！这样一来，原本的波动就变成了稳定的水流，嘿，直流电就这样诞生了！不过，这种整流方式也有个缺点，输出的电压波动还是蛮大的，像过山车一样起伏不定，所以后面还得加个滤波器，把这个问题解决掉。

咱们聊聊三相桥式整流电路。

这玩意儿就厉害了，简直就是电路界的“大佬”。

想象一下，三根水管同时工作，水流强劲而又平稳，谁能不爱呢？三相电源的优点在于它能提供更加平稳的电流，输出电压几乎没有波动。

就好比你在高档餐厅里吃饭，服务员随时跟着你，保证你碗里的饭始终满满的，特别贴心。

这三相整流电路也是用了六个二极管，组成一个桥式结构，听上去是不是有点复杂？但其实就是让电流在三个相位之间流动，确保无论何时，总有一个二极管在“值班”。

这样一来，即使是电网出现波动，整流输出依然稳定，简直是电力界的“永动机”！这也就是为什么工业领域喜欢用三相整流，能保证生产设备高效稳定运行。

说到这里，咱们再看看它们的应用。

单相整流电路常常出现在家庭小电器里，比如你家里的充电器、电视机这些小玩意儿，简单、实用。

而三相整流电路则更常见于工厂、发电站等地方，动力强劲，毫不含糊，简直就是个“铁人”。

你想想，工厂里那些巨型机器，绝对需要源源不断的电力支持。

此外，整流电路的设计也并非一成不变。

随着科技的发展，新材料、新技术不断涌现，整流电路的效率和稳定性都在不断提高。

整流器工作原理一、概述整流器是一种电子器件，用于将交流电转换为直流电。

它在电力系统、电子设备和通信系统中广泛应用。

了解整流器的工作原理对于理解电力转换和电子设备的运行至关重要。

本文将详细介绍整流器的工作原理及其相关知识。

二、整流器的分类整流器根据其工作方式可以分为两大类：单相整流器和三相整流器。

单相整流器适合于单相交流电源，而三相整流器适合于三相交流电源。

三、单相整流器的工作原理单相整流器通常由一个二极管桥电路组成。

二极管桥电路由四个二极管组成，分别为D1、D2、D3和D4。

整流器的输入端连接到交流电源，输出端连接到负载。

工作原理如下：1. 当输入交流电源的正半周时，D1和D3导通，D2和D4截止。

电流从D1流向负载，然后返回到D3，形成一个闭合回路。

这样，负载上的电流方向与电源相同，实现了电流的单向传输。

2. 当输入交流电源的负半周时，D2和D4导通，D1和D3截止。

电流从D2流向负载，然后返回到D4，同样形成一个闭合回路。

这样，负载上的电流方向仍与电源相同。

通过交替导通的二极管，单相整流器将交流电转换为单向的直流电。

然而，由于二极管的导通特性，整流器输出的直流电存在脉动。

四、三相整流器的工作原理三相整流器通常由一个三相桥电路组成。

三相桥电路由六个二极管组成，分别为D1、D2、D3、D4、D5和D6。

整流器的输入端连接到三相交流电源，输出端连接到负载。

工作原理如下：1. 当输入交流电源的第一相正半周时，D1和D4导通，D2和D3截止。

电流从D1流向负载，然后返回到D4，形成一个闭合回路。

2. 当输入交流电源的第二相正半周时，D2和D5导通，D1和D4截止。

电流从D2流向负载，然后返回到D5，形成一个闭合回路。

3. 当输入交流电源的第三相正半周时，D3和D6导通，D2和D5截止。

电流从D3流向负载，然后返回到D6，形成一个闭合回路。

通过交替导通的二极管，三相整流器将交流电转换为更稳定的直流电。

与单相整流器类似，三相整流器输出的直流电也存在脉动，但脉动幅度较小。

编辑人：MM
摘要:贴片整流桥的作用是什么？ASEMI表示贴片整流桥的作用和普通整流桥的作用是一样的，在电路设计中起到交流电变直流电的作用，这个作用特可以说是整流桥的特点、特性。

贴片整流桥的作用？
贴片整流桥的作用是什么？其实贴片整流桥的作用和普通整流
桥的作用是一样的，在电路设计中起到交流电变直流电的作用，
这个作用特可以说是整流桥的特点、特性。

不管是哪种整流桥，
作用都是千古不变的。

好了，说了贴片整流桥作用，接下来我们
来说说它区别，同样是贴片整流桥，为什么MB10F和MB10S会不
一样呢？有什么区别吗？
MB10F与MB10S的区别是什么呢?下图是ASEMI品牌MB10F和
MB10S的外观对比图：
MB10F和MB10S的本质区别
MB10F的脚间距为2.5mm，整体长度为4.7mm，高度为1.5mm，厚度为0.6mm，其本体宽度为4.0mm，脚厚度为0.25mm；
MB10S的脚间距为2.5mm，整体长度为4.7mm，高度为2.5mm，厚度为1.1mm，其本体宽度为4.0mm，脚厚度为0.25mm。

两者比较之后，我们可以清楚是看出两者的不同之外：,MB10F 则为1.5mm，MB10S桥堆的本体高度为2.5mm；MB10F的厚度为0.6mm，MB10S的厚度为1.1mm。

综上所述，这两款整流桥的参数一样，但MB10F比MB10S更薄更小，适用电路板中已预留脚位或者对整流桥体积有高度要求的产品。

整流桥和桥式整流工作原理整流桥有多种方法可以用整流二极管将交流电转换为直流电，包括半波整流、全波整流以及桥式整流等。

整流桥，就是将桥式整流的四个二极管封装在一起，只引出四个引脚。

四个引脚中，两个直流输出端标有+或-,两个交流输入端有~标记。

应用整流桥到电路中，主要考虑它的最大工作电流和最大反向电压。

▲ 图一整流桥（桥式整流）工作原理▲ 图二各类整流桥（有些整流桥上有一个孔，是加装散热器用的）这款电源的整流桥部分采用了一体式的整流桥，整流桥的作用就是能够通过二极管的单向导通的特性将电平在零点上下浮动的交流电转换为单向的直流电，通常电源中采用的整流桥除了这种单颗集成式的还有采用四颗二极管实现的，它们的原理完全相同作用就是整流，把交流电变为直流电。

实质上就是把4个硅二极管接成桥式整流电路之后封装在一起用塑料包装起来，引出4个脚，其中2个脚接交流电源，用~~符号表示，2个脚是直流输出，用+ -表示。

特点是方便小巧。

不占地方。

规格型号一般直接用参数表示：50伏1安，100伏5安等等。

如果你要使用整流桥，选择的时候留点余量，例如要做12伏2安培输出的整流电源，就可以选择25伏5安培的桥。

选择整流桥要考虑整流电路和工作电压。

整流桥堆整流桥堆一般用在全波整流电路中，它又分为全桥与半桥。

全桥是由4只整流二极管按桥式全波整流电路的形式连接并封装为一体构成的，图是其外形。

全桥的正向电流有0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A、35A、50A等多种规格，耐压值（最高反向电压）有25V、50V、100V、200V、300V、400V、500V、600V、800V、1000V等多种规格。

常用的国产全桥有佑风YF系列，进口全桥有ST、IR等。

整流桥命名规则一般整流桥命名中有3个数字，第一个数字代表额定电流，A;后两个数字代表额电压（数字*100），V如：KBL410 即4A,1000VRS507 即5A,700V整流这一个术语，它是通过二极管的单向导通原理来完成工作的，通俗的来说二极管它是正向导通和反向截止，也就是说，二极管只允许它的正极进正电和负极进负电。
