KBPC5010W、ASEMI整流桥接法图正负极详解

编辑人：MM摘要:本期ASEMI将为您分享最简单的整流桥电路图，解析四脚整流桥电路图接线原理，ASEMI以倍压电路为例，为你分析整个四脚整流桥电路图他的原理性。

ASEMI最简单的整流桥电路图分析（倍压电路）整流桥倍压电路的工作原理是：交流输入电压Ui为正半周1时，这一正半周电压通过C1加到VD1负极。

给VD1反向偏置电压使VD1截止。

同时这一正半周电压加到VD2正极给VD2正向偏置电压使VD2导通。

二极管VD2导通后的电压加到负载电阻R1上，其VD2导通时的电流回路是这样的交流输入电压Ui→C1→VD2正极→VD2负极→负载电阻R1。

这一电流从上而下地流过电阻R1。

所以输出电压Uo是正极性的直流电压。

倍压电路分析[1]倍压整流电路可以有N，N为整数倍电压整流电路在电子电路中常用二倍压整流电路。

[2]倍压整流电路的特点是在交流输入电压不高的情况下通过多倍压整流电路可以获得很高的直流电压。

[3]倍压整流电路有一个不足之处。

就是整流电路输出电流的能力比较差，具有输出电压高、输出电流小的特点。

所以带负载的能力比较差，在一些要求有足够大输出电流的情况下这种整流电路就不合适了。

[4]倍压整流电路在电源电路中的应用比较少主要用于交流信号的整流电路中例如在音响电路中用于对音频信号的整流在电平指示器电路中就常用二倍压整流电路。

[5]掌握二倍压整流电路的工作原理之后对分析三倍压或N倍压整流电路的工作原理就相当方便了。

[6]二倍压整流电路中使用两只整流二极管三倍压整流电路中使用三只整流二极管。

依次类推。

整流桥接法图片之电路连接并联电路如何连接?在小功率的输出设计当中，一般很少用到并联,但在某些大功率输出的情况下，不想增添新的器件而单个的电流又不满足输入功率的要求，就需要用到并联的方式了。

实际应用当中，我们不能采用各自整流后直流并联的方式，如图1所示，因为没有配对，单纯靠自身的V-I（即电压——电流）特性，一般是无法平均分流的，这样就会造成了并联电路中两个或以上的桥堆实际工作情况不一致，发热情况也不一样，在理论情况上各自整流后直流并联是没有任何问题，但实际应用当中因为每个二极管实际耐压，通过电流，压降等等情况是不一样，如果我们使用这种连接方式，电路当中很容易发生问题甚至导致桥堆的永久损坏。

编辑人：MM
集成整流桥封装不同，展现不同个性！

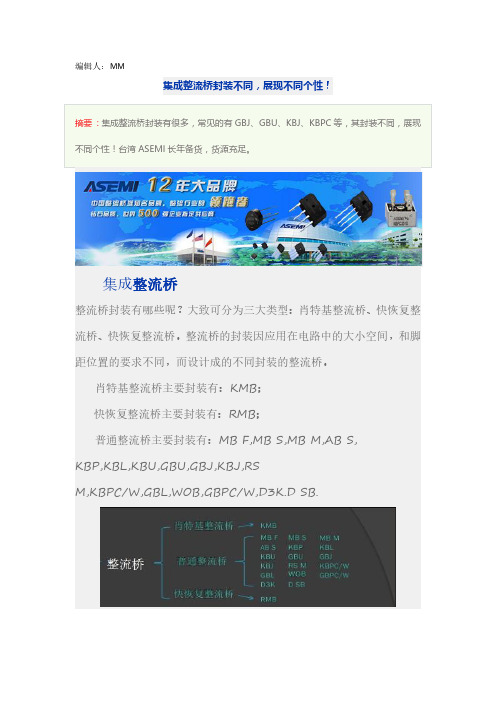

摘要:集成整流桥封装有很多，常见的有GBJ、GBU、KBJ、KBPC等，其封装不同，展现不同个性！台湾ASEMI长年备货，货源充足。

集成整流桥
整流桥封装有哪些呢？大致可分为三大类型：肖特基整流桥、快恢复整流桥、快恢复整流桥。

整流桥的封装因应用在电路中的大小空间，和脚距位置的要求不同，而设计成的不同封装的整流桥。

肖特基整流桥主要封装有：KMB；
快恢复整流桥主要封装有：RMB；
普通整流桥主要封装有：MB F,MB S,MB M,AB S, KBP,KBL,KBU,GBU,GBJ,KBJ,RS
M,KBPC/W,GBL,WOB,GBPC/W,D3K.D SB.
接下来我们看一下几个经典的封装型号，如KBP封装，属插件扁桥整流桥堆，脚距是3.85mm，长度在14.7mm，高度在11.2mm，长脚长度为15.2mm，脚直径0.81mm，其厚度在4.83mm，这些参数符合有些电路所预留整流桥的空间范围内选用的。

例如：KBP206、KBP208、KBP210。

还有像GBPC封装的，针脚单相整流方桥整流桥堆，其形状为方形，如KBPC5010、KBPC1510、KBPC610和KBPC810.
整流桥因它们的芯片材料不同而产生的效率差异。

肖特基整流桥是最高配置最好性质的，其次是快恢复整流桥，再者就是普通整流桥，【国际大品牌，世界级品质】
ASEMI台湾进口品牌，208人精英团队12年专研电子元器件，值得您关注。

整流桥选择台湾ASEMI品牌，台湾大芯片,德国整装生产线，各方面保障产品性能优势，所以深受客户选择就理所应当，堪称国民良心整流桥典范。

编辑人：MM
摘要:整流桥作用是什么？二极管桥式整流电路图中起什么作用？ASEMI来进行解答！二极管桥式整流电路图——全波桥式整流器电路
图中电路中采用4个二极管整流桥互相接成桥式结构。

利用二极管的电流导向作用在交流输入电压U2的正半周内二极管D1、D3导通D2、D4截止在负载RL上得到上正下负的输出电压在负半周内正好相反D1、D3截止D2、D4导通流过负载RL的电流方向与正半周一致。

因此利用变压器的一个副边绕组和四个二极管使得在交流电源的正、负半周内整流电路的负载上都有方向不变的脉动直流电压和电流。

桥式整流的名称只是说明电路连接方法是桥式的接法桥式整流二极管大家常用的一般是由4只单个二极管封装在一起的元件取名桥式整流二极管,整流桥或全桥二极管。

单相整流桥的作用
单相整流桥堆的作用是四颗高性能GPP镀金工艺整流芯片组成桥式电路并利用二极管单向导通的特性，将零点上下极性交变的交流电流转换为极性不变的单向脉冲式直流电流。

正半周时一组整流芯片处于正向导通状态，另一组整流芯片处于反向截止状态，电流稳定输出。

负半周时原先处于截止状态的一组整流芯片变为正向导通了，而原先导通的一组整流芯片则变为反向截止状态，电流依然稳定输出。

负载上就形成了稳定的极性不变的单向脉冲式直流电流。

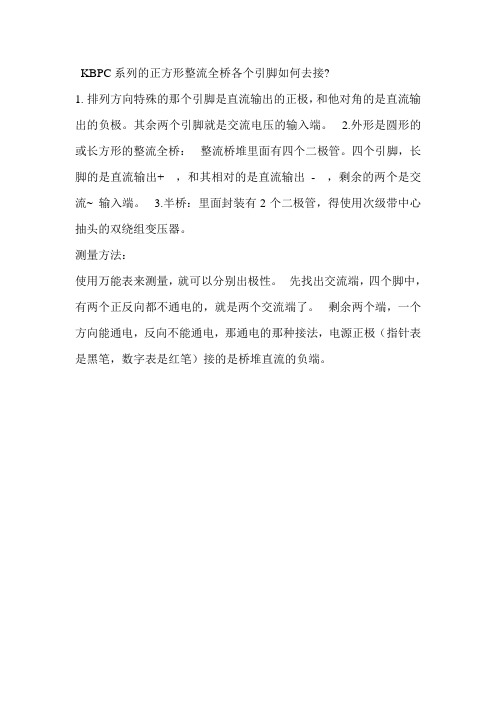

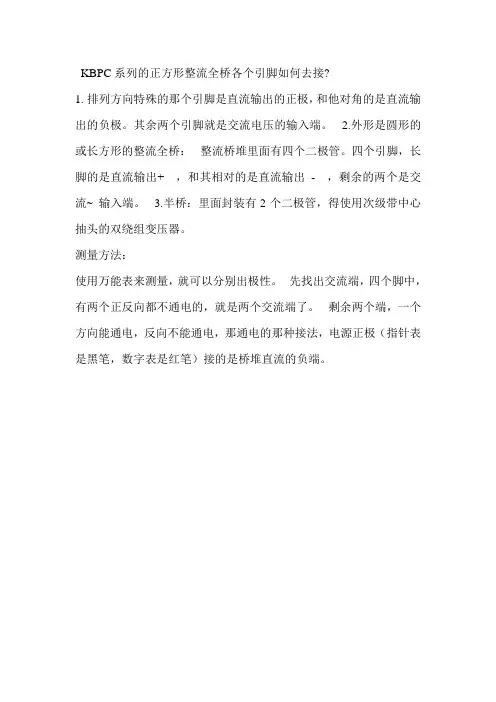

KBPC系列的正方形整流全桥各个引脚如何去接?
1.排列方向特殊的那个引脚是直流输出的正极，和他对角的是直流输出的负极。

其余两个引脚就是交流电压的输入端。

2.外形是圆形的或长方形的整流全桥： 整流桥堆里面有四个二极管。

四个引脚，长脚的是直流输出+ ，和其相对的是直流输出- ，剩余的两个是交流~ 输入端。

3.半桥：里面封装有2个二极管，得使用次级带中心抽头的双绕组变压器。

测量方法：
使用万能表来测量，就可以分别出极性。

先找出交流端，四个脚中，有两个正反向都不通电的，就是两个交流端了。

剩余两个端，一个方向能通电，反向不能通电，那通电的那种接法，电源正极（指针表是黑笔，数字表是红笔）接的是桥堆直流的负端。

整流桥的接线方法整流桥是电子电路中常用的一种元件，它的作用是将交流电信号转换为直流电信号。

在实际的电路设计中，整流桥的接线方法是至关重要的，它直接影响到整个电路的性能和稳定性。

下面我们将详细介绍整流桥的接线方法。

首先，我们需要了解整流桥的基本结构。

整流桥由四个二极管组成，它们按照一定的规则连接在一起。

在接线时，需要注意二极管的正负极性，以及整流桥的输入和输出端子的连接方式。

在实际的电路设计中，整流桥通常用于交流电源的整流和滤波。

在接线时，需要将交流电源的两个端子连接到整流桥的输入端子上。

同时，需要将整流桥的输出端子连接到负载电阻或电容上，以实现对交流电信号的整流和滤波。

在接线时，需要特别注意整流桥的正负极性。

一般来说，整流桥的输入端子上会标有正负极性的标识，需要将交流电源的正负极性与整流桥的输入端子正确连接。

同时，整流桥的输出端子也有正负极性的标识，需要将负载电阻或电容正确连接到整流桥的输出端子上。

另外，需要注意整流桥的额定电压和电流。

在选择整流桥时，需要根据实际的电路设计需求选择合适的额定电压和电流。

在接线时，需要确保整流桥的额定电压和电流不会超过其额定数值，以避免损坏整流桥和其他电路元件。

总的来说，整流桥的接线方法是电路设计中非常重要的一环。

在接线时，需要注意整流桥的正负极性、输入输出端子的连接方式，以及整流桥的额定电压和电流。

只有正确连接整流桥，才能确保电路的正常工作和稳定性。

希望通过本文的介绍，读者能够对整流桥的接线方法有所了解，并在实际的电路设计中能够正确应用整流桥，提高电路的性能和稳定性。

编辑:DD摘要 :加入强元芯课堂,学习整流桥专业知识就变得简单易懂了。

这一节我们来说一下 ASEMI 单相整流桥电路图,一起来看小芯小编的介绍吧。

加入强元芯课堂,学习整流桥专业知识就变得简单易懂了。

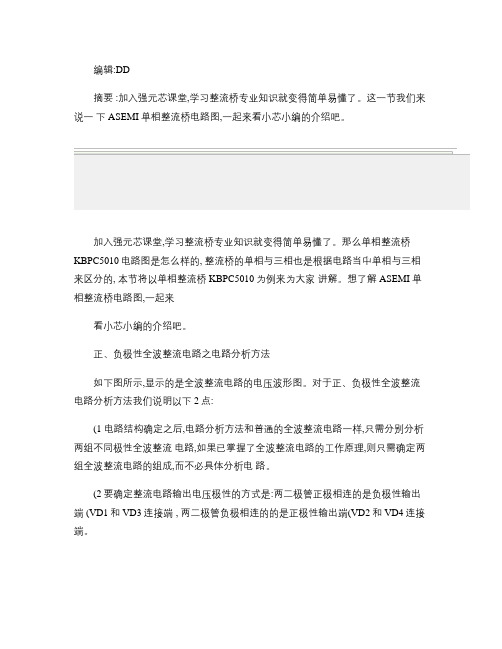

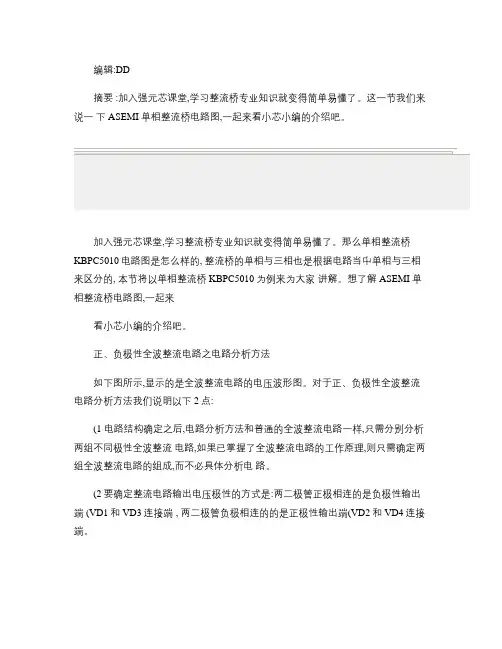

那么单相整流桥KBPC5010电路图是怎么样的, 整流桥的单相与三相也是根据电路当中单相与三相来区分的, 本节将以单相整流桥 KBPC5010为例来为大家讲解。

想了解 ASEMI 单相整流桥电路图,一起来看小芯小编的介绍吧。

正、负极性全波整流电路之电路分析方法如下图所示,显示的是全波整流电路的电压波形图。

对于正、负极性全波整流电路分析方法我们说明以下 2点:(1 电路结构确定之后,电路分析方法和普通的全波整流电路一样,只需分别分析两组不同极性全波整流电路,如果已掌握了全波整流电路的工作原理,则只需确定两组全波整流电路的组成,而不必具体分析电路。

(2要确定整流电路输出电压极性的方式是:两二极管正极相连的是负极性输出端 (VD1和 VD3连接端 , 两二极管负极相连的的是正极性输出端(VD2和 VD4连接端。

上图所示,是输入电流为正向时,D1,D3工作,整流桥的输出波形,从它的输出波形图中可以看出,在这一方向时刻,整流桥负半轴的电流通过整流桥后都变为正半轴,这是它正向的一个工作电路图, 下图所示,为反向时它的工作电路图。

反向工作时,D2和 D4工作,整流桥依然可以把负半轴的电流变为正半轴,右图当中是它的波形输出图, ASEMI 单相整流桥性能突出ASEMI 整流桥超高的稳定品质性能得益于芯片的尖端性能,芯片需经过 36道工序 78道工艺,历时 108小时的老化试验后挑选出一致性误差 0.05%范围内的芯片。

各种严苛环境下的考验并且采用镀金工艺包封让芯片整体稳定性得以保障。

可谓好的整流桥一定要用好芯造,KBPC5010就是典型的代表。

金属锌外壳能够提高桥堆的散热性能?有电子产品常识的都知道, 除了规格参数等硬性条件之外, 最令产品受到关注的便是产品本身的散热问题, 为此我们人研发工程师散热问题上花费了很多的心思,KBPC5010施行全锌壳封装,内灌注黑胶的方式处理散热问题,因金属的导热性非常好,外层的金属壳包裏使散热程度达到最大,可以大大降低产品在工作过程中因发热而产生的温升。

编辑：zz整流桥作为电源组成部分中的基础元器件,对成品电源的重要性不言而喻。

可以说,一款高品质的电源产品离不开一款好性能的整流桥器件。

那么如果整流桥在使用中坏了，该如何检修检测呢？那么下面，专业工程师将通过以下2种方法讲解,教会您如何测量整流桥的好坏。

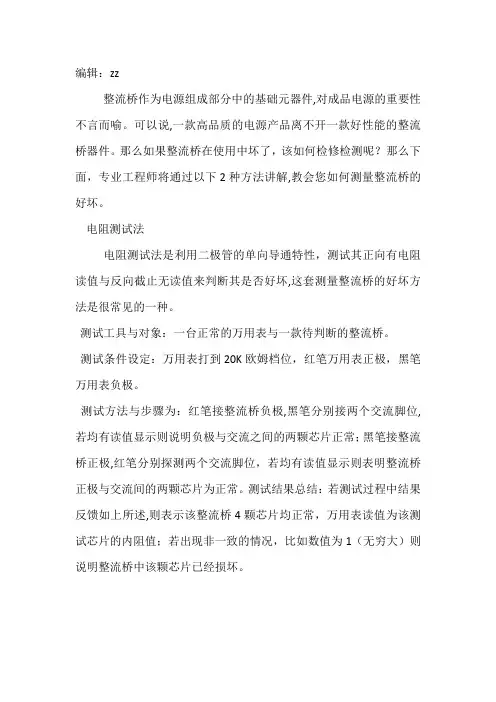

电阻测试法电阻测试法是利用二极管的单向导通特性，测试其正向有电阻读值与反向截止无读值来判断其是否好坏,这套测量整流桥的好坏方法是很常见的一种。

测试工具与对象：一台正常的万用表与一款待判断的整流桥。

测试条件设定：万用表打到20K欧姆档位，红笔万用表正极，黑笔万用表负极。

测试方法与步骤为：红笔接整流桥负极,黑笔分别接两个交流脚位,若均有读值显示则说明负极与交流之间的两颗芯片正常；黑笔接整流桥正极,红笔分别探测两个交流脚位，若均有读值显示则表明整流桥正极与交流间的两颗芯片为正常。

测试结果总结：若测试过程中结果反馈如上所述,则表示该整流桥4颗芯片均正常，万用表读值为该测试芯片的内阻值；若出现非一致的情况，比如数值为1（无穷大）则说明整流桥中该颗芯片已经损坏。

压降测试法压降测试法是利用万用表二极管档位直接测试整流桥内部二极管芯片的方法，读值为压降的参考值或近似值。

测试方法与电阻测试法大致类似,也是很常见的一种测量整流桥好坏的方法。

测试工具与对象：一台万用表与一款待判断的整流桥产品。

测试条件设定：万用表打到二极管档位，红笔万用表正极，黑笔万用表负极。

测试方法与步骤为：红笔接整流桥负极，黑笔接整流桥正极，此时测试结果为整个整流桥的压降参考值；如需分别测试每颗芯片的压降值，则方法为黑笔接整流桥正极,红笔分别探测两个交流脚位；红笔接整流桥负极,黑笔分别探测两个交流脚位，此时所测结果为内部独立二极管芯片的压降参数值。

测试结果总结：上述测试结果为该整流桥内部二极管芯片压降的参考值，有示数说明该芯片正常，可以辅助判断整流桥通断与好坏情况。

如有非一致的情况出现，比如数值为1无穷大）则说明整流桥中该颗芯片已经损坏。

编辑：DD
摘要:ASEMI单相整流桥电路图，是隐藏着智慧力量的钥匙。

下面就跟随强元芯小编一同揭晓KBPC2510W其中的深意吧！
ASEMI单相整流桥电路图，是隐藏着智慧力量的钥匙。

下面就跟随强元芯小编一同揭晓其中的深意吧！整流桥KBPC2510W是一款可以把交流转变成直流的整流元件，那么单相整流桥电路图是怎么样的，整流桥的单相与三相也是根据电路当中单相与三相来区分的，本节将以单相整流桥KBPC2510W为例来为大家讲解。

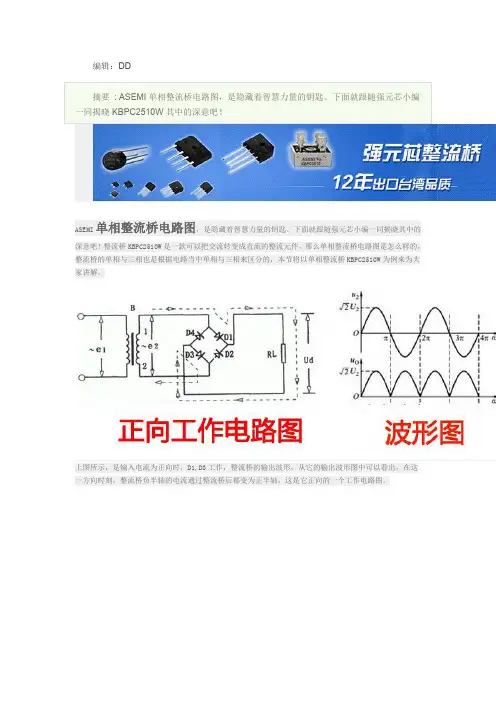

上图所示，是输入电流为正向时，D1,D3工作，整流桥的输出波形，从它的输出波形图中可以看出，在这一方向时刻，整流桥负半轴的电流通过整流桥后都变为正半轴，这是它正向的一个工作电路图。

反向工作时，D2和D4工作，整流桥依然可以把负半轴的电流变为正半轴，右图当中是它的波形输出图，这样讲解之后，KBPC2510W单相整流桥电路图是不是很容易理解了呢？。

三相整流桥一般应用于轨道交通，逆变器，电焊机，斩波器感应器等相关电器产品，有些人听这些专业名词好像不知道是什么，会疑问三相整流桥在那些电器中有什么作用，是运用什么原理的。

其实没有那么复杂，今天ASEMI工程师通过讲解三相整流桥的结构，作用以及电路图来帮助理解三相整流桥工作原理。

三相整流桥内部结构及作用
由6支二极管构成的三相桥式整流电路，交流侧有控制主回路通断的接触器。

由6支晶闸管构成的三相桥式整流电路，晶闸管只用于控制通断不控制直流电压的大小。

三相整流桥由三对反串联的二极管并联组成，使用三相电压，三相整流桥的作用是将交流电整流成为直流电。

三相整流桥的电路画法
三相整流桥的电路图画法是：由三路电路并联，每路两颗芯片串联并由两颗芯片中间接入旁路作为三相三端输入，三组电路统一输出端等电位连接为该三相整流桥的正极，三组电路统一输入端等电位连接为该三相整流桥的负极，具体电路图如下所示。

ASEMI三相整流桥工作原理
三相整流桥与单相整流桥的区别是采用6颗芯片的结构，可以完成对三相交流电的整流工作。

三相整流桥电路图根据芯片的不用有几种画法,如晶闸管与普通二极管芯片的符号区别，但基本电路结构均是一样的。

如下图所示：采用这种二极管符号的电路图,表明该芯片是采用的普通整流二极管芯片。

其中VD1、VD2与VD3等三颗芯片共阴极连接，VD4、VD5与VD6等三颗芯片共阳极连接，VD1/VD4、VD2/VD5与VD3/VD6之间阴阳对接并用导向引出作为交流输入端。

共阴级组对接负载电器的输入端,共阳极组对接负载电器的输出端形成回路。

同单相整流桥电路图一样需要注意的是6颗二极管芯片极性不能错误放置，否则电路一样不能正常工作。

编辑人：MM
摘要:还在为整流桥怎么测量好坏而烦恼？别担心！ASEMI将为您揭晓整流桥如何通过电路的检测来测量整流桥的好坏！
整流电路检测方法有哪些？说明如下几点：

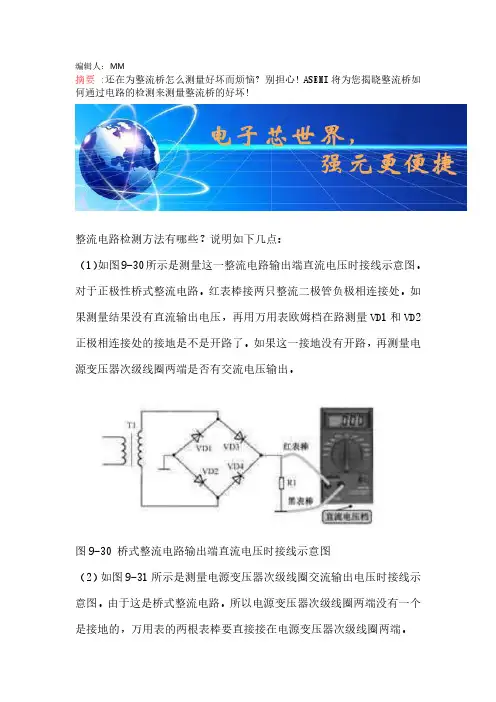

（1）如图9-30所示是测量这一整流电路输出端直流电压时接线示意图。

对于正极性桥式整流电路。

红表棒接两只整流二极管负极相连接处。

如
果测量结果没有直流输出电压，再用万用表欧姆档在路测量VD1和VD2
正极相连接处的接地是不是开路了。

如果这一接地没有开路，再测量电
源变压器次级线圈两端是否有交流电压输出。

图9-30桥式整流电路输出端直流电压时接线示意图
（2）如图9-31所示是测量电源变压器次级线圈交流输出电压时接线示
意图。

由于这是桥式整流电路。

所以电源变压器次级线圈两端没有一个
是接地的，万用表的两根表棒要直接接在电源变压器次级线圈两端。

图9-31电源变压器次级线圈交流输出电压时接线示意图
（3）整流桥怎么测量好坏之电路故障分析
如表9-31所示是正极性桥式整流电路的故障分析。

故障检测方法关于这一电路故障检测方法说明如表。
