第八章 电除尘器

电除尘器的工作原理电除尘器是一种常用的空气净化设备，它能够有效去除空气中的颗粒物和有害气体，提高室内空气质量。

电除尘器的工作原理主要包括电场作用、电荷分离和采集三个过程。

1. 电场作用电除尘器内部有一对金属电极，其中一个电极带有正电荷，称为阳极，另一个电极带有负电荷，称为阴极。

当电除尘器通电时，形成为了一个电场，电场会对空气中的颗粒物产生作用。

2. 电荷分离当空气中的颗粒物通过电除尘器时，它们会与电场发生作用。

由于颗粒物的电导率较低，它们会受到电场的作用而带上电荷。

根据颗粒物的大小和形状，它们可能会带有正电荷或者负电荷。

3. 采集带有电荷的颗粒物会受到电场的引力作用，向电极挪移。

正电荷的颗粒物会被阴极吸引，负电荷的颗粒物会被阳极吸引。

这样，颗粒物就会被采集到电除尘器的电极上。

在电除尘器的电极上，采集到的颗粒物会形成一个灰尘层，随着时间的推移，灰尘层会越来越厚。

为了保持电除尘器的工作效果，需要定期清洁或者更换电极。

电除尘器的工作原理可以通过以下步骤来总结：1. 通电：电除尘器接通电源，形成一个电场。

2. 电场作用：电场对空气中的颗粒物产生作用。

3. 电荷分离：颗粒物带上电荷，根据颗粒物的性质可能带有正电荷或者负电荷。

4. 采集：带有电荷的颗粒物被电场吸引到对应的电极上，形成灰尘层。

电除尘器的工作原理使其能够有效去除空气中的颗粒物，包括灰尘、花粉、细菌等。

同时，它还能够去除有害气体，如甲醛、苯等。

通过电除尘器的工作，室内空气质量得到改善，有助于保护人们的健康。

需要注意的是，不同型号和品牌的电除尘器可能会有稍微不同的工作原理和设计。

因此，在选择和使用电除尘器时，建议子细阅读产品说明书，了解具体的工作原理和使用方法，以获得最佳的净化效果。

总结：电除尘器的工作原理主要包括电场作用、电荷分离和采集三个过程。

通过电场的作用，空气中的颗粒物带上电荷，然后被电场吸引到对应的电极上形成灰尘层。

电除尘器能够有效去除空气中的颗粒物和有害气体，提高室内空气质量，保护人们的健康。

电除尘器工作原理
电除尘器，也称为静电除尘器，是一种利用电场力和离子化现象来去除空气中悬浮颗粒物的设备。

其工作原理基于静电的吸引和降尘效应。

首先，电除尘器内部设置有电极片，通常是由金属丝或板制成。

这些电极片之间会产生一个电场，形成正负极的电势差。

当高压电源接通后，电极片产生电荷，形成电场。

其次，电除尘器内部还设置有一个带电的收集板或收集器。

当空气中的颗粒物通过电场时，会受到电场力的作用，同时电极片的静电效应也会使颗粒物带上相同或相反电荷。

被带上电荷的颗粒物会受到电场力的作用，被吸引到与其电荷相反的电极片上，从而被去除。

同时，由于颗粒物带电，它们之间也会发生静电吸附，将周围的颗粒粘附在一起形成颗粒物层，提高了颗粒物的去除效率。

最后，收集板上的颗粒物可以周期性地清理或清洗，以保持电除尘器的高效工作状态。

总的来说，电除尘器利用电场力和静电效应，使空气中的颗粒物被吸附并收集起来，从而达到净化空气的目的。

这种工作原理使得电除尘器具有高效、节能的特点，适用于处理粉尘、烟尘等各种颗粒物的场合。

电除尘器知识培训教材目录第一章电除尘器的大体知识第二章电除尘器的除尘原理第三章BE型电除尘器的本体结构第四章电除尘高压控制系统第五章电除尘低压控制系统第六章高压硅整流变压器的结构特点和保护第七章电除尘器调试保护第八章电除尘器常见故障原因分析及其处置第一章电除尘器的大体知识电除尘器是利用电力进行除尘的装置，是净化含尘气体最有效的环保设备之一。

电除尘器具有以下明显的长处：1．除尘效率高：设计合理的电除尘器除尘效率可达到99%以上。

2．阻力损失小：一般电除尘器的阻力小于294Pa，有的阻力要求更高。

3．能处置高温烟气：一般电除尘器用于处置250℃以下的烟气，经特殊设计，可处理350℃乃至500℃以上的烟气。

4．能处置大的烟气量。

5．能捕集侵蚀性强的物质：采用特殊结构的电除尘器可捕集侵蚀性强的物质。

6．运行费用低：由于运动部件少，电耗低，正常情况保护工作量小，相应的日常运行费用低。

7．对不同粒径的粉尘进行分类捕集。

但电除尘器也存在以下缺点：1．一次投资大：2．应用范围受粉尘比电阻的限制：4×10电除尘器最适合的比电阻范围为10 ＜ρ＜5×10 （Ω．Cm）。

3．不能捕集有害气体。

4．对制造、安装和操作水平要求较高。

5．钢材消耗大。

一、电除尘器的分类电除尘器的分类方式很多，主要有以下几种：1．按清灰方式分为干式、半湿式、湿式电除尘器及雾状粒子捕集器。

干式电除尘器易产生粉尘二次飞扬。

湿式电除尘器需进行二次处置。

2．按烟气在电除尘器内的运动方向分为立式和卧式电除尘器。

烟气在电除尘器内自下而上作垂直运动的称为立式电除尘器。

烟气在电除尘器内沿水平方向运动的称为卧式电除尘器。

3．按电除尘器的形式分为管式和板式电除尘器。

管式电除尘器主要用于处置烟气量小的场合。

板式电除尘器应用普遍。

4．按收尘板和电晕极的配置分为单区和双区电除尘器。

收尘极与电晕极布置在同一区域内的为单区电除尘器，其应用最为普遍。

收尘极与电晕极布置在两个不同区域内的为双区电除尘器。

福建龙净BE电除尘器使用维护培训（教材）2011-12-17目录第一章电除尘器的基本知识第二章电除尘器的除尘原理第三章BE型电除尘器的本体结构第四章电除尘高压控制系统第五章电除尘低压控制系统第六章IPC智能控制系统第七章高压硅整流变压器的结构特点和维护第八章电除尘器调试维护第九章电除尘器常见故障原因分析及其处理第一章电除尘器的基本知识电除尘器是利用电力进行除尘的装置，是净化含尘气体最有效的环保设备之一，广泛应用于电力、冶金、建材、化工等行业。

尘器的除尘原理电除尘器的基本原理是利用电力捕集烟气中的粉尘，主要包括以下四个复杂又相互有关的物理过程：1气体的电离。

2粉尘的荷电。

3荷电粉尘向电极移动。

4荷电粉尘的捕集。

基本原理：电除尘器是在两个曲率半径相差较大的金属阳极和阴极上，通过高压直流电，维持一个足以使气体电离的静电场，气体电离后所产生的电子：阴离子和阳离子，吸附在通过电场的粉尘上，使粉尘获得电荷。

荷电极性不同的粉尘在电场力的作用下，分别向不同极性的电极运动，沉积在电极上，而达到粉尘和气体分离的目的。

在电晕区和靠近电晕区很近的一部分荷电粉尘与电晕极的极性相反，沉积在电晕极上。

因电晕区的范围小，所沉积的粉尘也少。

电晕区外的粉尘，绝大部分带有与电晕极极性相同的电荷，沉积在收尘极板上。

粉尘的捕集与许多因素有关，如粉尘的比电阻、介电常数和密度，气体的流速、温度和湿度，电场的伏安特性，以及收尘极的表面状态等。

第三章BE型电除尘器的本体结构BE型电除尘器是在引进美国通用公司（GE）电除尘器技术的基础上，经过消化、吸收，在国产化过程中不断完善起来的一种新型电除尘器。

在介绍BE型电除尘器本体结构之前，有必要先了解BE型电除尘器的技术特点。

一、BE型电除尘器的技术特点BE型电除尘器有两大技术特点：顶部电磁锤振打清灰和小分区供电。

顶部电磁锤振打清灰电除尘器按振打清灰方式分为侧部振打和顶部振打二大流派。

侧部振打以欧洲为代表，顶部振打以美国为代表。

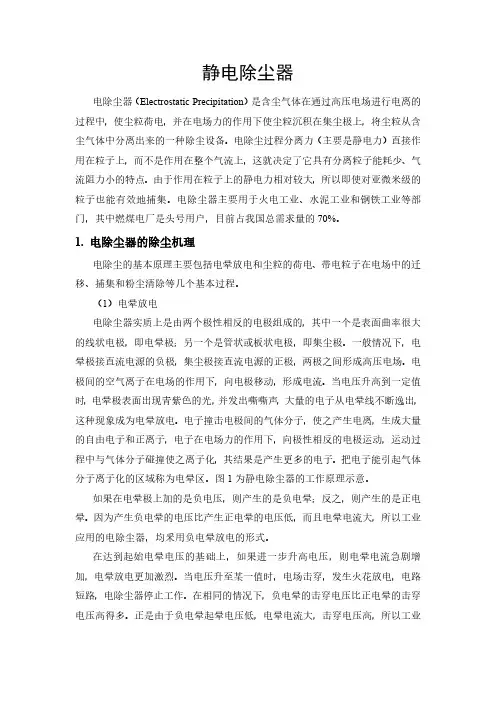

静电除尘器电除尘器（Electrostatic Precipitation）是含尘气体在通过高压电场进行电离的过程中，使尘粒荷电，并在电场力的作用下使尘粒沉积在集尘极上，将尘粒从含尘气体中分离出来的一种除尘设备。

电除尘过程分离力（主要是静电力）直接作用在粒子上，而不是作用在整个气流上，这就决定了它具有分离粒子能耗少、气流阻力小的特点。

由于作用在粒子上的静电力相对较大，所以即使对亚微米级的粒子也能有效地捕集。

电除尘器主要用于火电工业、水泥工业和钢铁工业等部门，其中燃煤电厂是头号用户，目前占我国总需求量的70%。

1. 电除尘器的除尘机理电除尘的基本原理主要包括电晕放电和尘粒的荷电、带电粒子在电场中的迁移、捕集和粉尘清除等几个基本过程。

（1）电晕放电电除尘器实质上是由两个极性相反的电极组成的，其中一个是表面曲率很大的线状电极，即电晕极；另一个是管状或板状电极，即集尘极。

一般情况下，电晕极接直流电源的负极，集尘极接直流电源的正极，两极之间形成高压电场。

电极间的空气离子在电场的作用下，向电极移动，形成电流。

当电压升高到一定值时，电晕极表面出现青紫色的光，并发出嘶嘶声，大量的电子从电晕线不断逸出，这种现象成为电晕放电。

电子撞击电极间的气体分子，使之产生电离，生成大量的自由电子和正离子，电子在电场力的作用下，向极性相反的电极运动，运动过程中与气体分子碰撞使之离子化，其结果是产生更多的电子。

把电子能引起气体分子离子化的区域称为电晕区。

图1为静电除尘器的工作原理示意。

如果在电晕极上加的是负电压，则产生的是负电晕；反之，则产生的是正电晕。

因为产生负电晕的电压比产生正电晕的电压低，而且电晕电流大，所以工业应用的电除尘器，均釆用负电晕放电的形式。

在达到起始电晕电压的基础上，如果进一步升高电压，则电晕电流急剧增加，电晕放电更加激烈。

当电压升至某一值时，电场击穿，发生火花放电，电路短路，电除尘器停止工作。

在相同的情况下，负电晕的击穿电压比正电晕的击穿电压高得多。

电除尘器的工作原理电除尘器是一种常用于工业排放气体净化处理的设备，它能够有效地去除气体中的颗粒物和污染物，提高气体的净化效果。

电除尘器的工作原理主要包括电场作用、离子化和沉积三个过程。

1. 电场作用：电除尘器内部设有两个电极，一个是带正电的采集极，另一个是带负电的放电极。

当气体通过电除尘器时，两个电极之间形成为了一个电场。

电场的作用是使气体中的颗粒物带电，形成带电颗粒。

2. 离子化：在电场的作用下，气体中的颗粒物被带电，变成带正电或者带负电的离子。

这些离子会随着气流挪移，进入电除尘器的采集区域。

3. 沉积：在电除尘器的采集区域，采集极上带有一个电荷，它与离子的电荷相反。

带有正电的离子会被采集极上的负电荷吸引，而带有负电的离子则会被正电荷吸引。

这样，离子会沉积在采集极上，形成一个颗粒物层。

通过以上的工作原理，电除尘器能够将气体中的颗粒物有效地去除。

采集极上的颗粒物层会随着时间的推移逐渐增厚，当达到一定厚度时，可以通过清灰装置将颗粒物清除。

清灰装置通常采用机械振动或者气体脉冲的方式进行清除，以保持电除尘器的正常运行。

电除尘器具有以下优点：1. 高效净化：电除尘器能够去除弱小颗粒物，净化效率高达99%以上。

2. 低能耗：电除尘器的能耗相对较低，可以节约能源。

3. 体积小：电除尘器体积小巧，占用空间少。

4. 操作简便：电除尘器的操作和维护相对简单，不需要频繁清洗或者更换滤芯。

然而，电除尘器也存在一些局限性：1. 对气体温度和湿度敏感：电除尘器对气体的温度和湿度要求较高，超出一定范围可能会影响净化效果。

2. 对颗粒物性质有一定要求：电除尘器对颗粒物的导电性有一定要求，非导电性颗粒物的净化效果较差。

总结起来，电除尘器通过电场作用、离子化和沉积三个过程，能够高效地去除气体中的颗粒物和污染物。

它具有高效净化、低能耗、体积小和操作简便等优点，是一种常用的工业排放气体净化设备。

然而，它对气体温度、湿度和颗粒物性质有一定要求，需要在实际应用中进行合理选择和操作。

电除尘器工作原理
电除尘器是一种利用电场力和电化学反应将空气中的颗粒物去除的装置。

它的工作原理如下：
1. 放电电极：电除尘器内部有两组电极，其中一组为放电电极，通过高电压电源将其通电。

放电电极通常采用尖端形状，或者设计成类似针或管的结构。

2. 集尘电极：另一组电极为集尘电极，它通常是以平板或线形的形式存在。

集尘电极负责吸引和收集空气中的颗粒物，如灰尘、烟尘等。

3. 电场力：当电除尘器通电后，放电电极产生强电场。

强电场中，电子和气体分子发生碰撞，产生离子。

这些离子会向空气中的颗粒物靠近并与其发生相互作用。

4. 离子化：离子与颗粒物发生碰撞，使颗粒物带上电荷。

由于离子有电荷，它们在电场的作用下，被吸引到集尘电极上，从而使颗粒物被去除。

5. 收集颗粒物：离子在集尘电极上积聚成团，形成颗粒物，最终沉积在集尘电极或集尘板上。

这样，空气中的颗粒物被有效地去除。

6. 清洁机制：为了提高电除尘器的清洁效果，通常会使用机械振动或气流冲击等方式清洁集尘电极。

这些方法能够将附着在集尘电极上的颗粒物震落或刷掉，使电除尘器恢复工作效率。

总之，电除尘器通过利用电场力和电化学反应吸附并去除空气中的颗粒物，从而改善室内空气质量。

电除尘器的工作原理一、引言电除尘器是一种常用的空气净化设备，广泛应用于工业生产过程中的粉尘净化和污染物去除。

本文将详细介绍电除尘器的工作原理，包括其结构、工作过程和效果等方面的内容。

二、电除尘器的结构电除尘器主要由以下几个部分组成：电场区、收尘区、输灰区和控制系统。

1. 电场区：电场区是电除尘器的核心部分，包括正极和负极。

正极和负极之间形成了一个强电场，通过电场的作用，可以将粉尘带电。

2. 收尘区：收尘区位于电场区的下方，通常由金属板构成。

金属板上带有电极，当带电的粉尘通过收尘区时，会被吸附在金属板上。

3. 输灰区：输灰区位于收尘区的下方，用于收集和排除吸附在金属板上的粉尘。

输灰区通常配备有输灰装置，可以定期将粉尘排除。

4. 控制系统：控制系统用于监控和调节电除尘器的工作状态。

通过控制系统，可以实时监测电除尘器的工作效果，并进行相应的调整。

三、电除尘器的工作过程电除尘器的工作过程主要包括带电、吸附和排除三个阶段。

1. 带电阶段：在电除尘器中，通过电场的作用，将粉尘带电。

正极和负极之间形成的强电场，使空气中的粉尘带上正负电荷。

2. 吸附阶段：带电的粉尘进入收尘区时，会受到金属板上的电极吸引，被吸附在金属板上。

由于金属板带有相反的电荷，粉尘会被有效地吸附在金属板上。

3. 排除阶段：随着时间的推移，金属板上的粉尘逐渐积累，为了保持电除尘器的正常工作，需要定期排除金属板上的粉尘。

输灰区的输灰装置会定期将吸附在金属板上的粉尘排除。

四、电除尘器的工作效果电除尘器通过带电、吸附和排除的工作过程，可以有效地净化空气，去除其中的粉尘和污染物。

其工作效果主要体现在以下几个方面：1. 高效净化：电除尘器的强电场可以使粉尘带电，并通过吸附作用将其固定在金属板上，从而实现高效的粉尘净化效果。

2. 低能耗：相比传统的过滤式除尘器，电除尘器的能耗较低。

由于电除尘器不需要频繁更换滤芯，因此可以降低维护成本和能源消耗。

3. 环保节能：电除尘器没有使用滤芯，不会产生二次污染。

电除尘器的工作原理引言概述：电除尘器是一种常见的环保设备，其工作原理是通过电场作用将颗粒物从气流中分离出来，达到净化空气的目的。

本文将从五个大点详细阐述电除尘器的工作原理。

正文内容：1. 电场效应1.1 电除尘器利用电场效应吸附颗粒物。

当气流中的颗粒物经过电场区域时，带电颗粒物受到电场力的作用，被吸附到电极上。

1.2 电场效应是基于颗粒物的带电性质。

在电除尘器中，电极通常带有正电荷，而颗粒物带有负电荷。

通过电场的作用，带负电的颗粒物会被吸引到带正电的电极上。

2. 电除尘器的构造2.1 电除尘器通常由电极、收集板和高压电源组成。

电极是带有正电荷的金属板，收集板是带有负电荷的金属板，而高压电源提供电场所需的高电压。

2.2 电极和收集板之间形成电场区域，气流经过电场区域时，带电颗粒物会被吸附到收集板上。

收集板可以定期清洁或更换，以保持电除尘器的正常工作。

3. 电除尘器的工作过程3.1 当气流通过电除尘器时，颗粒物随气流进入电场区域。

3.2 电场力作用下，带负电的颗粒物受到吸引并被吸附到收集板上。

3.3 清洁的气流通过电场区域后，经过电除尘器的净化，释放到环境中。

4. 电除尘器的应用领域4.1 电除尘器广泛应用于工业领域，如煤炭、水泥、钢铁等行业。

它可以有效去除工业生产过程中产生的颗粒物，减少空气污染。

4.2 电除尘器也被应用于烟气净化系统，如电厂、焚烧炉等。

它可以降低烟气中的颗粒物浓度，保护环境和人类健康。

5. 电除尘器的优缺点5.1 电除尘器具有高效的颗粒物去除率，可以达到90%以上。

5.2 电除尘器具有较低的能耗，相比其他净化设备，其运行成本较低。

5.3 然而，电除尘器对颗粒物的尺寸和电荷敏感，对于小颗粒物和非带电颗粒物的去除效果较差。

总结：综上所述，电除尘器通过电场效应将带电的颗粒物从气流中分离出来。

其工作原理基于电场效应、电除尘器的构造和工作过程。

电除尘器广泛应用于工业领域和烟气净化系统，具有高效的颗粒物去除率和较低的能耗。

电除尘器的工作原理电除尘器是一种常见的空气净化设备，它能够有效去除空气中的颗粒物和有害物质，提供清洁的室内空气。

本文将详细介绍电除尘器的工作原理，包括静电除尘和电子除尘两种常见的工作方式。

一、静电除尘工作原理静电除尘是电除尘器的主要工作方式之一。

它利用静电力将空气中的颗粒物吸附在电极上，从而实现净化空气的目的。

下面是静电除尘器的工作原理：1. 电极系统：静电除尘器通常由正负两极的电极组成。

其中，正电极带有高电压，而负电极则接地或者带有低电压。

这种电极系统的设置可以产生一个电场，使得空气中的颗粒物带电。

2. 颗粒物吸附：当空气中的颗粒物通过电极系统时，它们会受到电场的作用，带上相应的电荷。

正电极上的颗粒物会带有负电荷，而负电极上的颗粒物则带有正电荷。

这样，颗粒物就会被电极吸附住，再也不悬浮在空气中。

3. 清洁空气排放：随着时间的推移，电极上的颗粒物不断积累，形成灰尘层。

为了保持除尘器的工作效率，需要定期清洁电极。

通常情况下，可以通过震动或者冲洗的方式将颗粒物从电极上除去。

这样，电除尘器就能持续提供清洁的空气。

二、电子除尘工作原理除了静电除尘，电除尘器还可以采用电子除尘的工作方式。

电子除尘主要依靠电子的作用力将颗粒物从空气中去除。

下面是电子除尘器的工作原理：1. 电子发射：电子除尘器中通常有一个电子发射器，它能够释放出大量的电子。

这些电子会带有负电荷，并且具有高速运动的特性。

2. 离子化：电子发射器释放的电子会与空气中的氧气或者水份子发生碰撞，导致氧气或者水份子失去电子，变成带正电荷的离子。

3. 离子吸附：带正电荷的离子会吸附在空气中的颗粒物上，使其带上相同的电荷。

这样，颗粒物就会相互吸引，形成一个团簇。

4. 颗粒物沉降：由于团簇的分量增加，颗粒物会逐渐沉降到除尘器的集尘板上。

集尘板通常是带有电极的金属板，可以吸引带电的颗粒物。

5. 清洁空气排放：随着时间的推移，集尘板上的颗粒物会不断增加，影响除尘器的工作效率。

电除尘器工作原理电除尘器工作原理电除尘器，顾名思义，是一种用电力去除粉尘的高科技设备。

电除尘器主要是应用于工业领域，对于净化废气中的粉尘、烟雾和颗粒有着重要的作用。

那么，电除尘器是如何发挥它的作用的呢？接下来就来探究一下电除尘器的工作原理。

一、电除尘器的分类电除尘器有多种分类方法，主要按性质、按用途、按结构等分类。

其中按工作原理分类如下：1. 筛除尘器：是将气体通过筛子，利用筛子的作用原理，将固体颗粒物分离出来。

2. 湿法除尘器：是将气体通过喷淋的液体，将固体颗粒物溶解、吸附、沉淀下来，达到净化气体的目的。

3. 微功率自激除尘器：是利用特殊结构，通过电荷的积累来去除气体中的固体颗粒物，由于结构精密，需要对电场进行不断调整。

4. 强子束电除尘器：是利用强电子束，对气体中的固体颗粒物施加电子轰击，使其电离并生成正离子和负离子。

然后由于这些粒子的运动轨迹不同，通过特殊的电场收集下来，达到净化的目的。

二、电除尘器的工作原理以强子束电除尘器为例，它的工作原理主要分为电离电子和收集电子两个过程。

1. 电离电子过程：将高压直流电源送至电极板及集电体上，此时电极板上会产生空气放电而产生电离电子，而集电体则充当着受电离电子影响而成为带正电荷载体的作用。

这一过程中，粉尘中的带正负电离子也在电场的作用下，而又在电离电子的轰击下，产生新的离子。

2. 收集电子过程：在电离电子作用下，粉尘中的离子会被集电体收集。

空气旋流器所产生的气流流经集电体，并使集电体表面持续与空气接触，使负离子流向负极——集电体，而正离子则流向正极——电极板，最终达到净化气体的目的。

三、电除尘器的优缺点电除尘器的优点非常明显，主要有以下几个方面：1. 净化效果好：电除尘器主要采用强电场的方式去除粉尘，净化效果非常好。

2. 稳定可靠：电除尘器大部分采用控制系统来管理，自动化程度高，在生产中稳定可靠。

3. 应用范围广：电除尘器可以用于冶金、化工、电力等多个领域净化工业废气中的粉尘、烟雾和颗粒等。

电除尘器结构
电除尘器是一种用于去除空气中颗粒物的装置，其基本结构主要包括以下几个部分：
1. 高压电源：用于提供高电压，通常采用变压器将低压电源升压到数万伏特，以产生强电场。

2. 收集器：也称为集尘极，是电除尘器的核心部件。

收集器由一系列金属棒或板组成，通过与高压电极形成电场，使空气中的颗粒物带电。

3. 收集板：位于收集器的下方，一般由绝缘材料制成。

收集板的作用是收集被带电的颗粒物，使其沉积在板上。

4. 预收集器：有时也会在电除尘器中加入预收集器，其作用是预先过滤较大的颗粒物，以减轻后续收集器的负荷。

5. 排放口：经过电除尘器处理后的空气会从排放口排出，其中的颗粒物已被有效去除。

6. 控制系统：用于控制电除尘器的运行，包括对高压电源的控制、检测和调节电场强度等。

电除尘器的工作原理是利用电场力使带电颗粒物在电场中受到引力作用，从而使其沉积在收集板上。

这样就可以有效地去除空气中的颗粒物，提高空气质量。

同时，电除尘器具有结构简单、运行稳定、无需耗材等优点，广泛应用于煤矿、电厂、化工等行业的粉尘治理中。

电除尘器的工作原理
电除尘器是一种利用电力作用于悬浮在空气中的微粒，从而使微粒由固态变成液态，向下沉降，而实现有害颗粒物的除尘治理的技术。

电除尘器是由传导装置、带电部件、捕集部件等组成。

它是利用电场的降低气体中固态颗粒物空气动力学性质，以及不同物业的颗粒物在不同电场中带电状态的不同，使颗粒物形成电沉降，而实现除尘治理。

传导装置：
传导装置的作用是制造电场。

传导装置一般由电极板、电极盘、供电器、高压电极和电场屏蔽罩等组成。

电极板和电极盘用来支撑电除尘装置的框架，供电器用来供给跨此架子上的高压电极和屏式电场的电压，高压电极的连接由供电器控制，来产生高压电场。

带电部件：
带电部件的作用是产生电场，吸入的污染空气在带电部件的作用下，形成悬浮电荷，使悬浮粒子由固态变成液态，从而实现除尘治理的目的。

带电部件一般由带电铁丝、带电钢球、带电棒、带电热粒子和带电激光粒子等组成。

捕集部件：
捕集部件的作用是将带电部件形成的电场中吸入的污染空气中的颗粒物进行捕集，而实现有害颗粒物的除尘治理。
