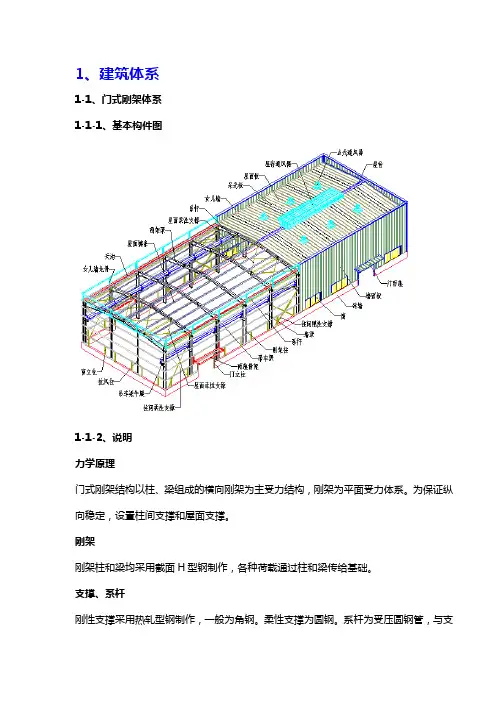

1、建筑体系
1-1 、门式刚架体系
1-1-1 、基本构件图
1-1-2 、说明
力学原理
门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。为保证纵向稳定，设置柱间支撑和屋面支撑。
刚架
刚架柱和梁均采用截面H 型钢制作，各种荷载通过柱和梁传给基础。
支撑、系杆
刚性支撑采用热轧型钢制作，一般为角钢。柔性支撑为圆钢。系杆为受压圆钢管，与支
撑组成受力封闭体系。
屋面檩条、墙梁
一般为 C 型钢、 Z 型钢。承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。1-1-3 、门式刚架的基本形式
a.典型门式刚架
6 s# ]8 P, H' }) e5 y! X8 Y
b.带吊车的门式刚架
2 K5 J% N# x' p: p2 R
c.带局部二层的门式刚架
1-1-4 、基本节点a.柱脚节点
" O; `! ^4 Q# r1 @5 j8 L# n* X
b.梁、柱节点
+ @. r: U' X" R) g5 l' @
4 I% m! D; ?1 n% R
■局部二层节点参照多层框架体系。1-1-5 、刚架衍生形式
■ 吊车和局部二层可在衍生形式刚架中布置。
■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90 度。1-2 、多层框架体系
1-2-1 、框架图示
6 V) u$ B5 o1 v3 J
1-2-2 、说明
力学模型
a.纯刚接框架：纵横两个方向均采用刚接的框架。
b.刚接 - 支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。
c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。
d.有时为保证足够的刚度，在刚接框架中亦设置支撑。
框架柱
框架柱可采用 H 型截面、箱形截面、十字形截面、圆管形截面等。所有上部结构的力都通过框架柱传递给基础。
框架梁
框架梁一般采用H 型截面。楼盖和屋盖上的力通过框架梁传递给框架柱。
支撑
支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。
1-2-3 、基本节点
a.柱脚节点
■柱脚节点同门式刚架体系。
b.柱、梁节点
- W1 k! f. v# |4 F0 j/ [
+ i- n# \% m5 |+ r& @; N
. k/ ^9 w+ W8 @: c, A1 w7 c
2、支撑、系杆
2-1 、图示
柱间柔性支撑柱间刚性支撑
2-2 、说明
■支撑分为柔性支撑和刚性支撑两种。柔性支撑由圆钢制作，安装时必须张紧，主要用
于门式刚架结构。刚性支撑由型钢制作，用于多层框架、吊车梁下段支撑等刚度要求高
的结构中。
■系杆和支撑联合作用，形成封闭的受力体系。在支撑端头有刚性构件和传递压力的情
况下，不需设置系杆。
■屋面水平支撑做法同柱间支撑。
■根据需要，支撑还有人字形、八字形、 K 形、 V 型、门形、 L 形、 Y 形、单斜杆等形式。
3、隅撑
3-1 、图示
3-2 、说明
■隅撑的设置在于梁或柱受压翼缘的平面外计算长度。隅撑可用角钢制作或扁钢压制成型。
■在多层框架体系中，梁柱刚接的位置常设置水平隅撑。
4、吊车梁
4-1 、图示
吊车梁边跨构造吊车梁中间跨构造
标准吊车梁图
4-1 、说明
■吊车梁为吊车荷载的承载构件，由钢板焊接成型。
■变形缝位置处理参照边跨构造。
■吊车吨位大时设置制动桁架或制动梁来抵抗横向水平荷载。
5、雨蓬
+ _/ ^# Q% w0 g$ ?+ m# T) U
蓬用压型钢板采用HV-197TD-788板和HV-205TD-820板。
6、檩条、墙梁
6-1 、C 型冷弯薄壁型钢
6-1-1 、型钢截面特性
. i* d) U& d% c2 G B# }
6-1-2 、安装节点图
6-2 、Z 型冷弯薄壁型钢6-2-1 、型钢截面特性
6-2-2 、安装节点图- N! ~. n% O- \1 }# u
7、屋面、墙面压型钢板
7-1 、HV-203KL-406板7-1-1 、板型图
! m$ g$ g" e( `# D, r
7-1-2 、连接节点图
Z8 A, p( i- }$ b5 O6 s
7-2 、HV-380SF-760 7-2-1 、板型图
+ s" {# U7 Q8 n5 `/ {+ s4 H
7-2-2 、连接节点图
7 l: Q; {4 @6 _6 r/ p8 m2 q
) `/ y1 K! s+ U G' r1 |
. e% ^: H& D$ `- ^
7-3 、HV-475SF-475板7-3-1 、板型图
4 V1 p0 V6 U4 d+ K$ X
7-3-2 、连接节点图
7-4 、HV-197TD-788板7-4-1 、板型图
. j6 G6 j' T# G. u! ]$ ^8 t% _& |
ICS Q/ZXJZ 钢结构工程预埋件埋设工程施工工艺标准 中国新兴建设开发总公司 发布
目次 1 适用范围 (1) 2 引用标准 (1) 3 术语 (1) 4 材料要求 (1) 5 施工准备 (1) 6 操作工艺 (1) 7 质量控制 (1) 8 质量标准 (1) 9 成品保护 (1)
钢结构工程预埋件埋设工程施工工艺标准 1 适用范围 本标准适用于钢结构工程的预埋件和预埋螺栓的埋设施工。 2 引用标准 钢结构工程施工质量验收规范（GB50205—2001） 钢结构设计规范（GB50017—2002） 建筑工程施工质量验收统一标准（GB50300—2001） 工程测量规范（GB50026—1993） 建筑钢结构施工手册 3 术语 预埋件——为便于钢结构构件与混凝土结构连接，在混凝土结构施工时预先埋设的钢板连接件。 预埋螺栓——为便于钢结构构件与混凝土结构连接或为便于钢构件的安装定位，在混凝土结构施工时预先埋设的螺栓。 螺栓群——由两个或两个以上螺栓组成用于连接固定同一柱（梁）构件的预埋螺栓的总称。 锚筋——与预埋件焊接连接用于锚固预埋钢板的钢筋。 4 材料要求 4.1 预埋件及预埋螺栓材料的品种、规格必须符合设计要求，并有产品质量证明书。当设计有复验要求时，尚应按规定进行复验并在合格后方准使用。 4.2 当由于采购等原因不能满足设计要求需要代换时，应征得设计工程师的认可并办理相应的设计变更文件。 4.3 预埋钢板的平整度及预埋螺杆的顺直度影响使用时应进行校平和矫直处理，并在运输时进行必要的保护，预埋螺杆的丝扣部位应采用塑料套管加以保护，防止丝扣破坏。 5 施工准备 5.1 施工前应根据工程特点编制详细的操作工艺方案，对操作工人进行统一交底。 5.2 电焊工、测量员等工种应经考试合格并取得上岗资格证。 5.3 预埋件（预埋螺栓）进场时应附带质量证明文件和产品合格证，进场后应组织相关人员进行检查验收。 5.4 安装前与土建技术人员办理测量控制线交接手续，复核土建单位给定的测量控制线，根据该控制线引测预埋件（预埋螺栓）的平面及高程控制线。 5.5 根据工艺方案要求加工辅助用支架，准备辅助用料，并存放到指定位置，由专人妥善保管。 5.6 与土建单位混凝土及钢筋工序进行统一协调，合理安排好各工序间的穿插施工。 5.7 施工用电焊机、气割、测量仪器等进行统一检查调试。 6 操作工艺

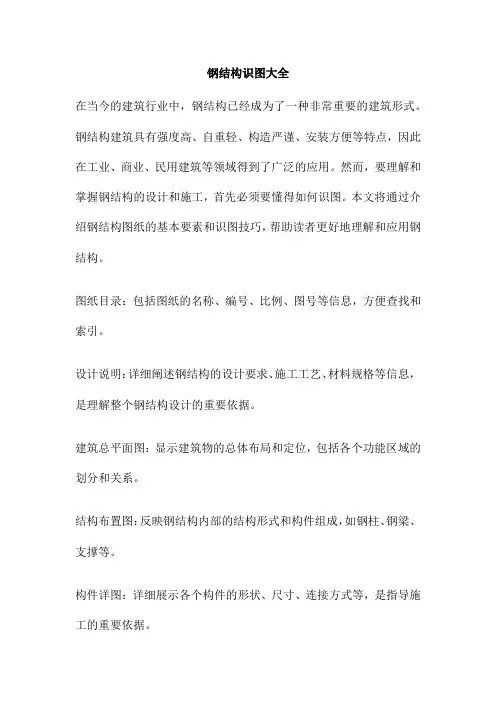

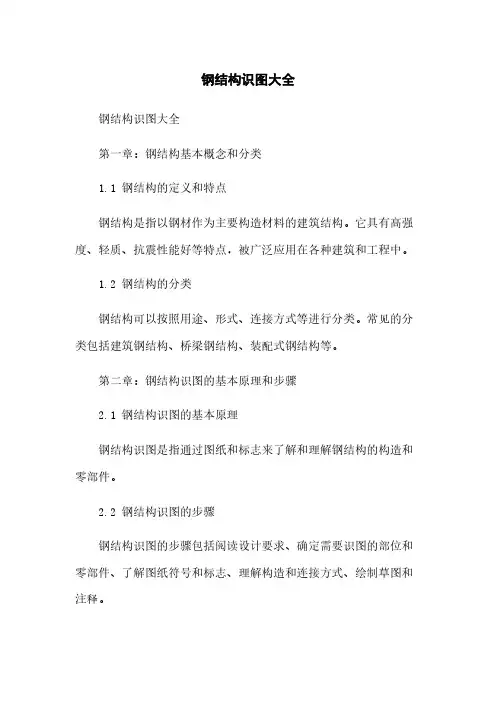

钢结构识图基础 一、施工图基本知识 在建筑钢结构工程设计中，通常将结构施工图的设计分为设计图设计和施工详图设计两个阶段。设计图设计是由设计单位编制完成，施工详图设计是以设计图为依据，由钢结构加工厂深化编制完成，并将其作为钢结构加工与安装的依据。 设计图与施工详图的主要区别是：设计图是根据工艺、建筑和初步设计等要求，经设计和计算编制而成的较高阶段的施工设计图。它的目的和深度以及所包含的内容是作为施工详图编制的依据，它由设计单位编制完成，图纸表达简明，图纸量少。内容一般包括：设计总说明、结构布置图、构件图、节点图和钢材订货表等。施工详图是根据设计图编制的工厂施工和安装详图，也包含少量的连接和构造计算，它是对设计图的进一步深化设计，目的是为制造厂或施工单位提供制造、加工和安装的施工详图，它一般由制造厂或施工单位编制完成，它图纸表示详细，数量多。内容包括：构件安装布置图、构件详图等。本书只介绍钢结构设计图的识读。 1．制图标准有关规定 （1）线型 在结构施工图中图线的宽度b通常为2．Omm、1．4mm、O．7mm、O．5mm、O．35mm，当选定基本线宽度为b时，则粗实线为b、中实线为O．5b、细实线为O．25b。在同一张图纸中，相同比例的各种图样，通常选用相同的线宽组。各种线型及线宽所表示的内容如表1-1。
（2）构件名称的代号 作业：思考题——1，2 2．材料代号 钢材的牌号
1．普通碳素结构钢 碳素钢是以铁为基本成分，以碳为主要合金元素的铁碳合金。碳钢除含铁、碳外，还含有少量的有益元素锰、硅及少量的有害杂质元素硫、磷。普通碳素结构钢按其质量等级不同可分为A、B、C、D四个等级。其中A级一般不做冲击试验；B级做常温冲击试验；C级做0℃冲击试验；D级做-20℃冲击试验。因此D级质量最好，C、D级可用做重要的焊接结构。 普通碳素结构钢的牌号是由代表屈服点的字母Q、屈服点的数值以及质量等级和脱氧方法四个部分按顺序组成。“F”表示沸腾钢，“b”表示为半镇静钢，“Z”表示镇静钢，“TZ”表示特殊镇静钢。通常镇静钢和特殊镇静钢不标注符号。 例如：Q235-B．F表示钢材屈服点为235N／mm2，钢材的质量等级为B级，沸腾钢。 沸腾钢是在熔炼钢液中加人弱脱氧剂进行脱氧；镇静钢和特殊镇静钢是在熔炼钢液中加入强脱氧剂进行脱氧，脱氧彻底充分，质量比沸腾钢好，价格也比沸腾钢高；半镇静钢的价格和质量介于沸腾钢和镇静钢之间。 现行国家标准《碳素结构钢》(GB 700-88)将普通碳素结构钢分为Q195、Q215、Q235、Q255、Q275等五种牌号，其中Q235在使用、加工和焊接方面的性能较好，是钢结构中最常用的钢种之一。 2．优质碳素结构钢 优质碳素结构钢比普通碳素结构钢杂质含量少、性能优越。优质

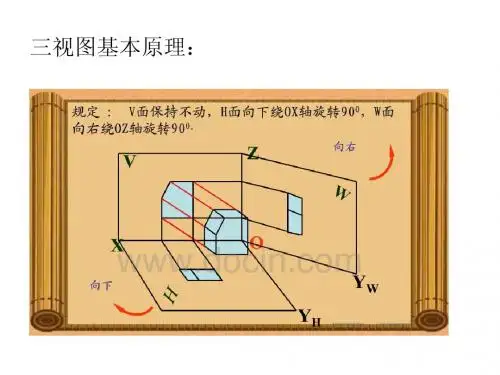

For personal use only in study and research; not for commercial use 钢结构识图培训讲义 技术部周耀彬 2009-5-24 第一章识图基础 一、投影及三视图 三视图：正视图（上左）、侧视图（上右）、俯视图（下） 三视图在使用是不一定完整，可能只出现其中两个。 有剖视符号的情况下，按照符号所示方向看物体，无剖视符号时，一般习惯的看图方向是： 侧视图在正视图的右侧时，表示是站在正视图中物体的右侧向左看； 侧视图在正视图的左侧时，表示是站在正视图中物体的左侧向右看； 俯视图表示从上向下看到的正视图中的物体 看图方向的正确至关重要，决定了装配方向的正确与否，由于详图绘制人员的个体差异，选择表达方式上会有所差异，需要在图面上相互印证，如有不一致处及时和制图人员沟通确认。 二、剖面符号和断面符号 1.断面符号 表示从符号处剖开看到的断面，不表示断面后方的其他东西； 2.剖面符号 表示从符号处剖开看到的断面及断面后方的其他东西； 3.在钢构详图中，断面符号和剖面符号使用上有些随意，是因为功能上比较接 近，着重表达的是看物体的方向。 看物的方向是从粗线朝文字的方向看。粗线表示人的眼睛，文字表示看的朝向。 三、索引符号及节点符号 1.不带剖视方向的索引 字母a，如果节点详图不在本图中，就写对应的图纸编号，比如“详图-09”或“09”等。
