【CN209501652U】一种冷却水循环装置【专利】

  • 格式：pdf
  • 大小：339.28 KB
  • 文档页数：7

下载文档原格式

  / 7

合集下载

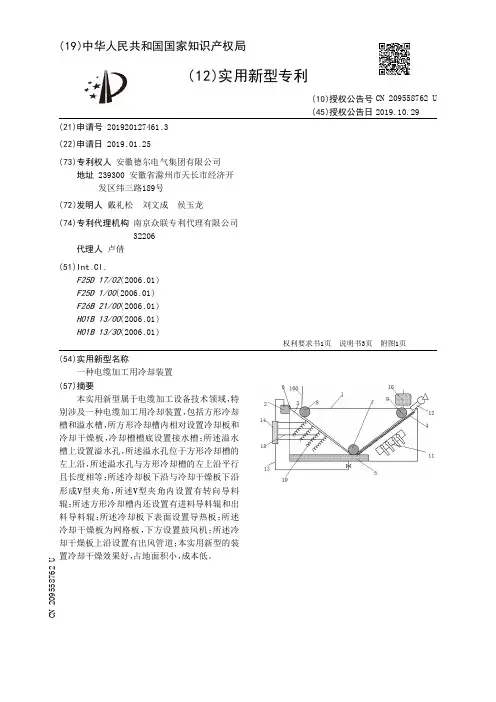

【CN209558762U】一种电缆加工用冷却装置【专利】

【CN209558762U】一种电缆加工用冷却装置【专利】
所述溢水槽上设置溢水孔 ，所述溢水孔位于方形冷 却槽的 左上沿 ，所述溢水孔与方形 冷却槽的左上沿平行且长度相等；
所述冷却板的上沿与方形冷却槽的左上沿连接、下沿伸入接水槽内； 所述冷却干燥板上沿与方形冷却槽的右上沿连接、下沿伸入接水槽内； 所述冷却板下沿与冷却干燥板下沿形成V型夹角，所述V型夹角内设置有转向导料辊； 所述方形冷却槽内还设置有进料导料辊和出料导料辊；所述进料导料辊设置在冷却板 上沿的上方，所述出料导料辊设置在冷却干燥板上沿的上方； 所述冷却板下表面设置导热板； 所述冷 却干燥板为网 格板 ，下方设置鼓风机 ；所述鼓风机的 鼓风方向 为垂直 与冷 却干 燥板向上；所述冷却干燥板上沿设置有出风管道，所述出风管道的紧贴冷却干燥板上表面、 沿着冷却干燥板的倾斜方向向下吹风。 2 .如权利要求1所述的电缆加工用冷却装置，其特征在于，所述接水槽和与溢水槽之间 设置循环水管。 3 .如权利要求2所述的电缆加工用冷却装置，其特征在于，所述循环水管上设置水冷装 置。 4 .如权利要求3所述的电缆加工用冷却装置，其特征在于，所述水冷装置上设置分水出 水管，所述分水出水管到出口位于导热板上端的上表面；所述导热板为波浪形导热板。 5 .如权利要求1所述的电缆加工用冷却装置，其特征在于，所述出料导料辊上方还设置 有干燥室，所述干燥室内填充有干燥剂调料。
( 54 )实用新型名称 一种电缆加工用冷却装置
( 57 )摘要 本实用新型属于电缆加工设备技术领域，特
别涉及一种电缆加工用冷却装置，包括方形冷却 槽和溢水槽，所方形冷却槽内相对设置冷却板和 冷 却干燥板 ，冷 却槽槽底设置接水槽 ；所述溢水 槽上设置溢水孔，所述溢水孔位于方形冷却槽的 左上沿，所述溢水孔与方形冷却槽的左上沿平行 且长度相等；所述冷却板下沿与冷却干燥板下沿 形 成 V 型 夹 角 ，所 述 V 型 夹 角内 设 置 有 转向 导 料 辊 ；所述方形冷却槽内还设置有进料导料辊和出 料导料辊 ；所述冷 却板下表面设置导热板 ；所述 冷 却干燥板为网格板 ，下方设置鼓风机 ；所述冷 却干燥板上沿设置有出风管道；本实用新型的装 置冷却干燥效果好，占地面积小，成本低。

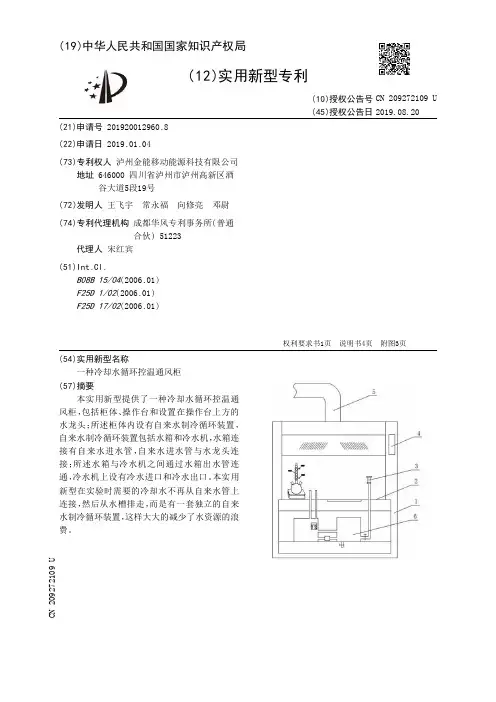

【CN209272109U】一种冷却水循环控温通风柜【专利】

【CN209272109U】一种冷却水循环控温通风柜【专利】

实用新型内容 [0005] 本实用新型旨在提供一种冷却水循环控温通风柜，以解决现有技术的不足。 [0006] 本实用新型采用的技术方案为：一种冷却水循环控温通风柜，包括柜体、操作台和 设置在操作台上方的水龙头，其特征在于：所述柜体内设有自来水制冷循环装置，自来水制 冷循环装置包括水箱和冷水机，水箱连接有自来水进水管，自来水进水管与水龙头连接；所 述水箱与冷水机之间通过水箱出水管连通，冷水机上设有冷水进口和冷水出口。 [0007] 根据本实用新型所述的冷却水循环控温通风柜，所述水箱出水管上配置有抽水 泵。 [0008] 根据本实用新型所述的冷却水循环控温通风柜，所述水箱与冷水机之间还设有水 箱进水管。 [0009] 根据本实用新型所述的冷却水循环控温通风柜，所述水箱下端设有排水管。 [0010] 根据本实用新型所述的冷却水循环控温通风柜，所述排水管和进水管上均设有控 制阀。 [0011] 根据本实用新型所述的冷却水循环控温通风柜，所述冷水机配置有控制器。 [0012] 根据本实用新型所述的冷却水循环控温通风柜，所述柜体上设有操作界面，操作 界面与控制器连接。 [0013] 根据本实用新型所述的冷却水循环控温通风柜，所述操作台上设有排水槽。 [0014] 根据本实用新型所述的冷却水循环控温通风柜，所述柜体上端设有通风管道。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920012960 .8
(22)申请日 2019 .01 .04
(73)专利权人 泸州金能移动能源科技有限公司 地址 646000 四川省泸州市泸州高新区酒 谷大道5段19号
(72)发明人 王飞宇 常永福 向修亮 邓尉
(74)专利代理机构 成都华风专利事务所(普通 合伙) 51223

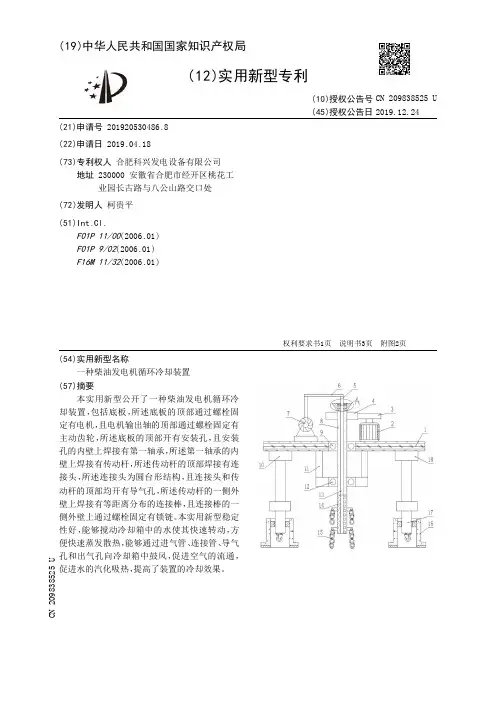

【CN209838525U】一种柴油发电机循环冷却装置【专利】

【CN209838525U】一种柴油发电机循环冷却装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920530486.8(22)申请日 2019.04.18(73)专利权人 合肥科兴发电设备有限公司地址 230000 安徽省合肥市经开区桃花工业园长古路与八公山路交口处(72)发明人 柯贵平　(51)Int.Cl.F01P 11/00(2006.01)F01P 9/02(2006.01)F16M 11/32(2006.01)(54)实用新型名称一种柴油发电机循环冷却装置(57)摘要本实用新型公开了一种柴油发电机循环冷却装置，包括底板，所述底板的顶部通过螺栓固定有电机，且电机输出轴的顶部通过螺栓固定有主动齿轮，所述底板的顶部开有安装孔，且安装孔的内壁上焊接有第一轴承，所述第一轴承的内壁上焊接有传动杆，所述传动杆的顶部焊接有连接头，所述连接头为圆台形结构，且连接头和传动杆的顶部均开有导气孔，所述传动杆的一侧外壁上焊接有等距离分布的连接棒，且连接棒的一侧外壁上通过螺栓固定有锁链。

本实用新型稳定性好，能够搅动冷却箱中的水使其快速转动，方便快速蒸发散热，能够通过进气管、连接管、导气孔和出气孔向冷却箱中鼓风，促进空气的流通，促进水的汽化吸热，提高了装置的冷却效果。

权利要求书1页 说明书3页 附图2页CN 209838525 U 2019.12.24C N 209838525U权　利　要　求　书1/1页CN 209838525 U1.一种柴油发电机循环冷却装置，包括底板(1)，其特征在于，所述底板(1)的顶部通过螺栓固定有电机(2)，且电机(2)输出轴的顶部通过螺栓固定有主动齿轮(3)，所述底板(1)的顶部开有安装孔，且安装孔的内壁上焊接有第一轴承(9)，所述第一轴承(9)的内壁上焊接有传动杆(8)，所述传动杆(8)的顶部焊接有连接头(19)，所述连接头(19)为圆台形结构，且连接头(19)和传动杆(8)的顶部均开有导气孔(13)，所述传动杆(8)的一侧外壁上焊接有等距离分布的连接棒，且连接棒的一侧外壁上通过螺栓固定有锁链(15)，所述连接棒位于传动杆(8)靠近底部的位置，所述底板(1)的顶部通过螺栓固定有气泵(7)，且气泵(7)的出气口内壁上焊接有进气管(6)，所述进气管(6)的另一端焊接有连接管(5)，所述底板(1)的顶部通过螺栓固定有开关，且开关通过导线与电机(2)和气泵(7)相连接。

【CN209444427U】一种电控发动机测试冷却循环水装置【专利】

【CN209444427U】一种电控发动机测试冷却循环水装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920232398.X(22)申请日 2019.02.25(73)专利权人 湖南汽车工程职业学院地址 412001 湖南省株洲市红旗北路476号湖南汽车工程职业学院(72)发明人 陈琨　秦咏梅　兰新武　(74)专利代理机构 泰州地益专利事务所 32108代理人 骆震洲(51)Int.Cl.F01P 11/00(2006.01)F01P 11/04(2006.01)F01P 7/16(2006.01)(54)实用新型名称一种电控发动机测试冷却循环水装置(57)摘要本实用新型提供了一种电控发动机测试冷却循环水装置，该电控发动机测试冷却循环水装置包括：用于容纳冷却液的箱体，以及电控发动机；所述箱体连接有进液管和回液管；还包括冷却装置；所述进水管上设置有第一水泵，以及用于控制所述水泵的PLC控制器。

本实用新型的有益效果是：通过设置的箱体，可以达到容纳冷却液的目的；通过设置的进液管，可以达到向发动机提供冷却液的目的；通过设置的回液管，可以达到使发动机内的冷却液循环至箱体内的目的；通过设置的冷却装置，可以达到对进液管和回液管内的冷却液进行降温的目的。

权利要求书1页 说明书4页 附图2页CN 209444427 U 2019.09.27C N 209444427U权　利　要　求　书1/1页CN 209444427 U1.一种电控发动机测试冷却循环水装置，其特征在于，包括：用于容纳冷却液的箱体，以及电控发动机；所述箱体连接有进液管和回液管，所述进液管远离所述箱体的一端与所述电控发动机的进液口接头相连接，所述回液管远离所述箱体的一端与所述电控发动机的出液口接头相连接；还包括冷却装置；所述冷却装置包括套设在所述进液管上的第一冷却管、用于给所述第一冷却管供水的水箱、以及设置在所述进液口接头内的第一温度传感器；其中，所述第一冷却管的右端设置有进水口，所述第一冷却管的左端设置有出水口，所述水箱通过进水管与所述进水口相连接，所述水箱通过出水管与所述出水口相连接；所述进水管上设置有第一水泵，以及用于控制所述水泵的PLC控制器；所述PLC控制器在所述第一温度传感器检测到所述进液口内的温度高于设定值时，控制所述第一水泵启动。

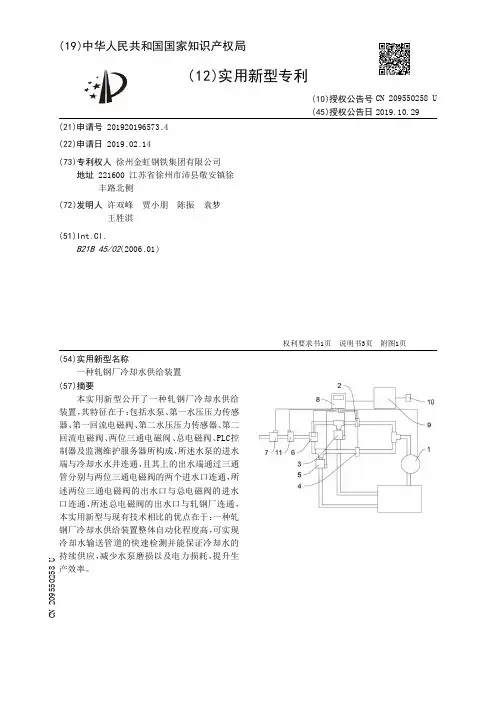

【CN209550258U】一种轧钢厂冷却水供给装置【专利】

【CN209550258U】一种轧钢厂冷却水供给装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920196573.4(22)申请日 2019.02.14(73)专利权人 徐州金虹钢铁集团有限公司地址 221600 江苏省徐州市沛县敬安镇徐丰路北侧(72)发明人 许双峰　贾小朋　陈振　袁梦　王胜淇　(51)Int.Cl.B21B 45/02(2006.01)(54)实用新型名称一种轧钢厂冷却水供给装置(57)摘要本实用新型公开了一种轧钢厂冷却水供给装置，其特征在于：包括水泵、第一水压压力传感器、第一回流电磁阀、第二水压压力传感器、第二回流电磁阀、两位三通电磁阀、总电磁阀、PLC控制器及监测维护服务器所构成，所述水泵的进水端与冷却水水井连通，且其上的出水端通过三通管分别与两位三通电磁阀的两个进水口连通，所述两位三通电磁阀的出水口与总电磁阀的进水口连通，所述总电磁阀的出水口与轧钢厂连通，本实用新型与现有技术相比的优点在于：一种轧钢厂冷却水供给装置整体自动化程度高，可实现冷却水输送管道的快速检测并能保证冷却水的持续供应，减少水泵磨损以及电力损耗，提升生产效率。

权利要求书1页 说明书3页 附图1页CN 209550258 U 2019.10.29C N 209550258U权　利　要　求　书1/1页CN 209550258 U1.一种轧钢厂冷却水供给装置，其特征在于：包括水泵(1)、第一水压压力传感器(2)、第一回流电磁阀(3)、第二水压压力传感器(4)、第二回流电磁阀(5)、两位三通电磁阀(6)、总电磁阀(7)、PLC控制器(8)及监测维护服务器(9)所构成，所述水泵(1)的进水端与冷却水水井连通，且其上的出水端通过三通管分别与两位三通电磁阀(6)的两个进水口连通，所述两位三通电磁阀(6)的一进水口与水泵(1)连通之间通过三通管与第一回流电磁阀(3)的进水口连通，所述第一回流电磁阀(3)的出水口与冷却水水井连通，所述第一水压压力传感器(2)设置在第一回流电磁阀(3)与水泵(1)连通之间，所述两位三通电磁阀(6)的另一进水口与水泵(1)连通之间通过三通管与第二回流电磁阀(5)的进水口连通，所述第二回流电磁阀(5)的出水口与冷却水水井连通，且其与第一回流电磁阀(3)的开关状态相同，所述第二水压压力传感器(4)设置在第二回流电磁阀(5)与水泵(1)连通之间，所述两位三通电磁阀(6)的出水口与总电磁阀(7)的进水口连通，所述总电磁阀(7)的出水口与轧钢厂连通，所述总电磁阀(7)与第一回流电磁阀(3)的开关状态相反，所述PLC控制器(8)分别与水泵(1)、第一水压压力传感器(2)、第一回流电磁阀(3)、第二水压压力传感器(4)、第二回流电磁阀(5)、两位三通电磁阀(6)及总电磁阀(7)电连接，所述PLC控制器(8)与监测维护服务器(9)电连接。

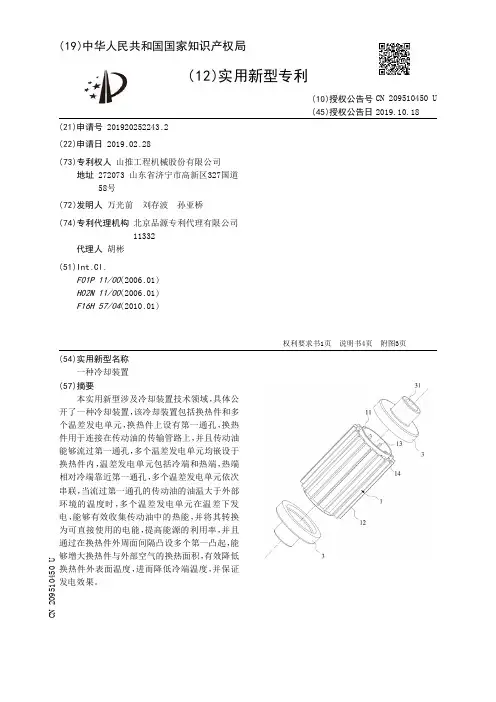

【CN209510450U】一种冷却装置【专利】

【CN209510450U】一种冷却装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920252243.2(22)申请日 2019.02.28(73)专利权人 山推工程机械股份有限公司地址 272073 山东省济宁市高新区327国道58号(72)发明人 万光前　刘存波　孙亚桥　(74)专利代理机构 北京品源专利代理有限公司11332代理人 胡彬(51)Int.Cl.F01P 11/00(2006.01)H02N 11/00(2006.01)F16H 57/04(2010.01)(54)实用新型名称一种冷却装置(57)摘要本实用新型涉及冷却装置技术领域，具体公开了一种冷却装置，该冷却装置包括换热件和多个温差发电单元，换热件上设有第一通孔，换热件用于连接在传动油的传输管路上，并且传动油能够流过第一通孔，多个温差发电单元均嵌设于换热件内，温差发电单元包括冷端和热端，热端相对冷端靠近第一通孔，多个温差发电单元依次串联，当流过第一通孔的传动油的油温大于外部环境的温度时，多个温差发电单元在温差下发电，能够有效收集传动油中的热能，并将其转换为可直接使用的电能，提高能源的利用率，并且通过在换热件外周面间隔凸设多个第一凸起，能够增大换热件与外部空气的换热面积，有效降低换热件外表面温度，进而降低冷端温度，并保证发电效果。

权利要求书1页 说明书4页 附图3页CN 209510450 U 2019.10.18C N 209510450U权　利　要　求　书1/1页CN 209510450 U1.一种冷却装置，包括用于连接在传动油的传输管路中的换热件(1)，其特征在于，所述冷却装置还包括嵌设于所述换热件(1)内的多个温差发电单元(2)，所述换热件(1)上设有第一通孔(11)，所述传动油能够通过所述第一通孔(11)，所述换热件(1)的外周面上凸设有多个第一凸起(12)，多个所述第一凸起(12)间隔设置，多个所述温差发电单元(2)依次串联，所述温差发电单元(2)包括热端和冷端，所述热端相对所述冷端靠近所述第一通孔(11)。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2
CN 209501652 U
说 明 书
1/3 页
一种冷却水循环装置
技术领域 [0001] 本实用新型属于化工冷却设备技术领域，具体地说，涉及一种冷却水循环装置。
背景技术 [0002] 化工反应常需要在反应罐中进行，大部分的化工反应在反应过程中会释放出大量 的 热量 ，这些热量如不能即使 消减 ，可能 会影响反应的 质量 ，严重的 可能 会导致反应罐爆 炸。因此，在实际操作中，尝尝需要对于反应罐进行降温。 [0003] 现有技术中常采用夹套充冷却水的方式进行反应罐的降温，然而存在着降温速度 慢、效果差，冷却水得不到及时更换，水浪费量大等缺点。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920080714 .6
(22)申请日 2019 .01 .17
(73)专利权人 四川鸿鹏新材料有限公司 地址 629300 四川省遂宁市大英县工业园 区企业服务中心1楼
(72)发明人 黄凤翔 袁波 王海平
(74)专利代理机构 成都睿道专利代理事务所 (普通合伙) 51217
代理人 祝久亚
(51)Int .Cl . B01J 19/00(2006 .01)
(10)授权公告号 CN 209501652 U (45)授权公告日 2019.10.18
( 54 )实用新型名称 一种冷却水循环装置
( 57 )摘要 本实用新型属于化工冷却设备技术领域，提
供了一种冷却水循环装置。该冷却水循环装置包 括反应罐和冷却水循环组件；冷却水循环组件包 括水箱、冷凝器、第一水泵、第二水泵、第三水泵、 进水管、多根冷凝水管、多根弯管、布水装置、冷 凝室和出水管 ；多根冷凝水管贴设于反应罐的外 壁并与弯管一一对应地连接并连通；弯管与布水 装置连接并连通；布水装置套设并贴设于冷凝水 管 ；布水装置与冷凝室连接 ；第二 侧壁开设有与 出水管连接的出水口 ；出水管与第一水泵连通， 第一水泵与冷凝器连通 ，冷凝器与第二水泵连 通 ，第二水泵与进水管连通 ；水箱与第三水泵连 通 ，第三水泵与进水管连通。该冷 却水循环装置 具有优异的冷凝效果，以及资源可循环利用等优 点。
实用新型内容 [0004] 针对现有技术中上述的不足，本实用新型的目的在于提供一种冷却水循环装置， 该冷却水循环装置具有优异的冷凝效果，以及资源可循环利用等优点。 [0005] 为了达到上述目的，本实用新型采用的优选的解决方案是： [0006] 一种冷却水循环装置，包括反应罐和冷却水循环组件；冷却水循环组件包括水箱、 冷凝器、第一水泵、第二水泵、第三水泵、进水管、多根冷凝水管、多根弯管、布水装置、冷凝 室 和出水管 ；多根冷凝水管贴设于反应罐的 外壁 ；冷凝水管的 一端靠近反应罐的 底端并 与 进水管连通，另一端朝向反应罐的顶端延伸，并与弯管一一对应地连接并连通；弯管的另一 端与布水装置连接；布水装置具有储水空间，弯管与储水空间连通；布水装置套设并贴设于 冷凝水管；布水装置与冷凝室连接；冷凝室包括套设并贴设于冷凝水管的第一侧壁，以及围 设于第一侧壁的第二侧壁 ，第一侧壁与第二侧壁之间形成间隙 ；储水空间与间隙连通 ；第二 侧壁开设有与出水管连接的出水口 ；出水管与第一水泵连通 ，第一水泵与冷凝器连通 ，冷凝 器与第二水泵连通 ，第二水泵与进水管连通 ；水箱与第三水泵连通 ，第三水泵与进水管连 通。 [0007] 进一步地，在本实用新型较佳的实施例中，沿顶端朝向底端的方向设置为预设方 向 ；多根冷凝水管平行且间隔设置 ，冷凝水管的 轴心线平行于预设方向设置。 [0008] 进一步地，在本实用新型较佳的实施例中，布水装置包括顶壁、底壁、内侧壁和外 侧壁；储水空间由顶壁、底壁、内侧壁和外侧壁围合而成；外侧壁套设于内侧壁，沿垂直于预 设方向 ，内侧壁和外侧壁的截面呈圆环形 ；弯管与顶壁连接 ，冷凝室与底壁连接。 [0009] 进一步地，在本实用新型较佳的实施例中，底壁开设有多个等距间隔的用于储水 空间与间隙连通的出水孔，多个出水孔沿底壁的周向延伸。 [0010] 进一步地，在本实用新型较佳的实施例中，顶壁开设有多个一一与弯管连通的进 水孔；进水孔的孔径大于出水孔的孔径。 [0011] 本实用新型提供的一种冷却水循环装置的有益效果是： [0012] 本实用新型提供的冷却水循环装置，包括反应罐和冷却水循环组件。根据上述冷 却水组件的结构设计 ，以 及冷却水循环组件与反应罐的设置方式 ，设计得到的冷 却水循环
权利要求书1页 说明书3页 附图2页
CN 209501652 U
CN 209501652 U权 利 要 求 书1/1 页
1 .一种冷却水循环装置，其特征在于，包括反应罐和冷却水循环组件； 所述冷却水循环组件包括水箱、冷凝器、第一水泵、第二水泵、第三水泵、进水管、多根 冷凝水管、多根弯管、布水装置、冷凝室和出水管； 多根所述冷凝水管贴设于所述反应罐的外壁；所述冷凝水管的一端靠近所述反应罐的 底端并 与所述进水管连通 ，另一端朝向所述反应罐的 顶端延 伸 ，并 与所述弯管一一对应地 连接并连通；所述弯管的另一端与所述布水装置连接；所述布水装置具有储水空间，所述弯 管与所述储水空间连通 ；所述布水装置套设并贴设于所述冷凝水管 ；所述布水装置与所述 冷凝室连接 ；所述冷凝室包括套设并贴设于所述冷凝水管的 第一 侧壁 ，以 及围设于所述第 一侧壁的 第二侧壁 ，所述第一侧壁与所述第二侧壁之间形成间隙 ；所述储水空间与所述间 隙连通 ；所述第二侧壁开设有与所述出水管连接的出水口 ； 所述出水管 与所述 第一水泵连通 ，所述 第一水泵与所述冷凝器连通 ，所述冷凝器与所 述第二水泵连通，所述第二水泵与所述进水管连通；所述水箱与所述第三水泵连通，所述第 三水泵与所述进水管连通。 2 .根据权利要求1所述的冷却水循环装置，其特征在于，沿所述顶端朝向所述底端的方 向设置为预设方向 ；多根所述冷凝水管平行且间隔设置 ，所述冷凝水管的 轴心线平行于所 述预设方向设置。 3 .根据权利要求2所述的冷却水循环装置，其特征在于，所述布水装置包括顶壁、底壁、 内 侧壁 和外 侧壁 ；所述储水空间由 所述顶壁 、所述底壁 、所述内 侧壁 和所述外 侧壁围 合而 成 ；所述外侧壁套设于所述内侧壁 ，沿垂直于所述预设方向 ，所述内侧壁和所述外侧壁的截 面呈圆环形；所述弯管与所述顶壁连接，所述冷凝室与所述底壁连接。 4 .根据权利要求3所述的冷却水循环装置，其特征在于，所述底壁开设有多个等距间隔 的用于所述储水空间与所述间隙连通的出水孔，多个出水孔沿所述底壁的周向延伸。 5 .根据权利要求4所述的冷却水循环装置，其特征在于，所述顶壁开设有多个一一与所 述弯管连通的进水孔；所述进水孔的孔径大于所述出水孔的孔径。
