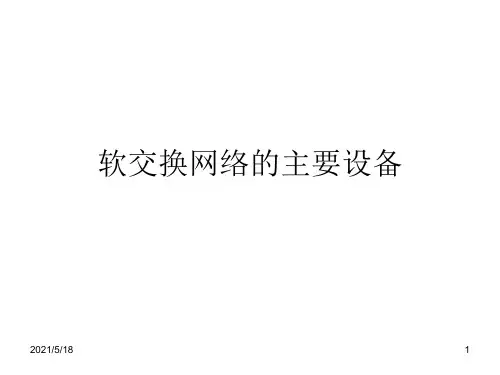

软交换网络的主要设备

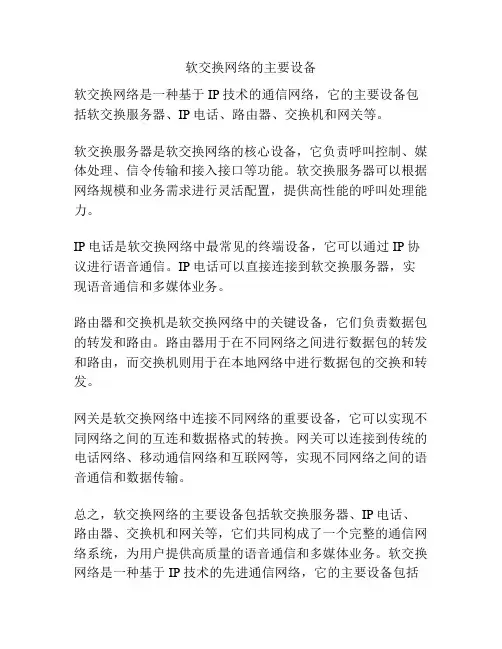

软交换网络的主要设备软交换网络是一种基于IP技术的通信网络，它的主要设备包括软交换服务器、IP电话、路由器、交换机和网关等。

软交换服务器是软交换网络的核心设备，它负责呼叫控制、媒体处理、信令传输和接入接口等功能。

软交换服务器可以根据网络规模和业务需求进行灵活配置，提供高性能的呼叫处理能力。

IP电话是软交换网络中最常见的终端设备，它可以通过IP协议进行语音通信。

IP电话可以直接连接到软交换服务器，实现语音通信和多媒体业务。

路由器和交换机是软交换网络中的关键设备，它们负责数据包的转发和路由。

路由器用于在不同网络之间进行数据包的转发和路由，而交换机则用于在本地网络中进行数据包的交换和转发。

网关是软交换网络中连接不同网络的重要设备，它可以实现不同网络之间的互连和数据格式的转换。

网关可以连接到传统的电话网络、移动通信网络和互联网等，实现不同网络之间的语音通信和数据传输。

总之，软交换网络的主要设备包括软交换服务器、IP电话、路由器、交换机和网关等，它们共同构成了一个完整的通信网络系统，为用户提供高质量的语音通信和多媒体业务。

软交换网络是一种基于IP技术的先进通信网络，它的主要设备包括软交换服务器、IP电话、路由器、交换机和网关等。

这些设备共同构成了一个完整的通信网络系统，为用户提供高质量的语音通信和多媒体业务。

软交换服务器作为软交换网络的核心设备，在整个网络结构中扮演着至关重要的角色。

它处理着呼叫控制功能，包括信令传递、媒体处理、接入接口等，同时还负责路由和转发数据流量，满足不同用户和业务的需求。

软交换服务器的性能直接影响着整个网络的运行效率和通信质量，因此对于软交换服务器的配置和管理需要有良好的设计和规划。

IP电话是软交换网络中最为常见的终端设备。

它能够直接连接到软交换服务器，实现语音通信、视频通话和多媒体业务。

IP电话的使用极大地方便了用户进行跨地域、跨国界的通信，降低了通信成本，并且提高了通信质量。

在软交换网络中，路由器和交换机也是至关重要的设备。

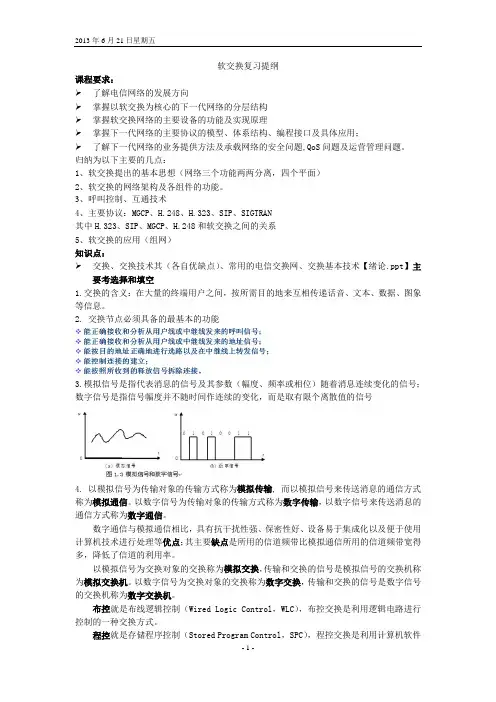

软交换复习提纲课程要求：了解电信网络的发展方向掌握以软交换为核心的下一代网络的分层结构掌握软交换网络的主要设备的功能及实现原理掌握下一代网络的主要协议的模型、体系结构、编程接口及具体应用；了解下一代网络的业务提供方法及承载网络的安全问题,QoS问题及运营管理问题。

归纳为以下主要的几点：1、软交换提出的基本思想（网络三个功能两两分离，四个平面）2、软交换的网络架构及各组件的功能。

3、呼叫控制、互通技术4、主要协议：MGCP、H.248、H.323、SIP、SIGTRAN其中H.323、SIP、MGCP、H.248和软交换之间的关系5、软交换的应用（组网）知识点：交换、交换技术其（各自优缺点）、常用的电信交换网、交换基本技术【绪论.ppt】主要考选择和填空1.交换的含义：在大量的终端用户之间，按所需目的地来互相传递话音、文本、数据、图象等信息。

2. 交换节点必须具备的最基本的功能3.模拟信号是指代表消息的信号及其参数（幅度、频率或相位）随着消息连续变化的信号；数字信号是指信号幅度并不随时间作连续的变化，而是取有限个离散值的信号4.以模拟信号为传输对象的传输方式称为模拟传输, 而以模拟信号来传送消息的通信方式称为模拟通信。

以数字信号为传输对象的传输方式称为数字传输，以数字信号来传送消息的通信方式称为数字通信。

数字通信与模拟通信相比，具有抗干扰性强、保密性好、设备易于集成化以及便于使用计算机技术进行处理等优点；其主要缺点是所用的信道频带比模拟通信所用的信道频带宽得多，降低了信道的利用率。

以模拟信号为交换对象的交换称为模拟交换，传输和交换的信号是模拟信号的交换机称为模拟交换机。

以数字信号为交换对象的交换称为数字交换，传输和交换的信号是数字信号的交换机称为数字交换机。

布控就是布线逻辑控制（Wired Logic Control，WLC），布控交换是利用逻辑电路进行控制的一种交换方式。

程控就是存储程序控制（Stored Program Control，SPC），程控交换是利用计算机软件进行控制（即存储程序控制）的一种交换方式。

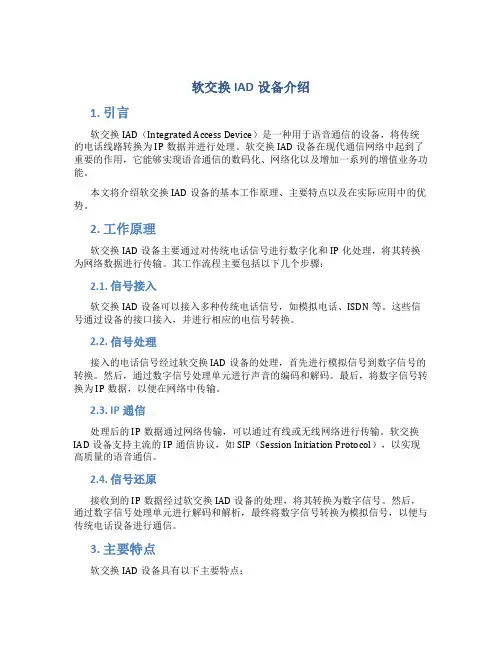

软交换IAD设备介绍1. 引言软交换IAD（Integrated Access Device）是一种用于语音通信的设备，将传统的电话线路转换为IP数据并进行处理。

软交换IAD设备在现代通信网络中起到了重要的作用，它能够实现语音通信的数码化、网络化以及增加一系列的增值业务功能。

本文将介绍软交换IAD设备的基本工作原理、主要特点以及在实际应用中的优势。

2. 工作原理软交换IAD设备主要通过对传统电话信号进行数字化和IP化处理，将其转换为网络数据进行传输。

其工作流程主要包括以下几个步骤：2.1. 信号接入软交换IAD设备可以接入多种传统电话信号，如模拟电话、ISDN等。

这些信号通过设备的接口接入，并进行相应的电信号转换。

2.2. 信号处理接入的电话信号经过软交换IAD设备的处理，首先进行模拟信号到数字信号的转换。

然后，通过数字信号处理单元进行声音的编码和解码。

最后，将数字信号转换为IP数据，以便在网络中传输。

2.3. IP通信处理后的IP数据通过网络传输，可以通过有线或无线网络进行传输。

软交换IAD设备支持主流的IP通信协议，如SIP（Session Initiation Protocol），以实现高质量的语音通信。

2.4. 信号还原接收到的IP数据经过软交换IAD设备的处理，将其转换为数字信号。

然后，通过数字信号处理单元进行解码和解析，最终将数字信号转换为模拟信号，以便与传统电话设备进行通信。

3. 主要特点软交换IAD设备具有以下主要特点：3.1. 支持多种信号接入软交换IAD设备支持多种传统电话信号接入，如模拟电话、ISDN等。

这为不同类型的电话网络提供了兼容性支持。

3.2. 丰富的增值业务功能软交换IAD设备不仅支持基本的电话通信功能，还提供了丰富的增值业务功能。

例如，语音信箱、呼叫转移、会议通话等，可以满足不同用户的需求。

3.3. 灵活的部署方式软交换IAD设备支持灵活的部署方式，可以与其他通信设备集成使用。

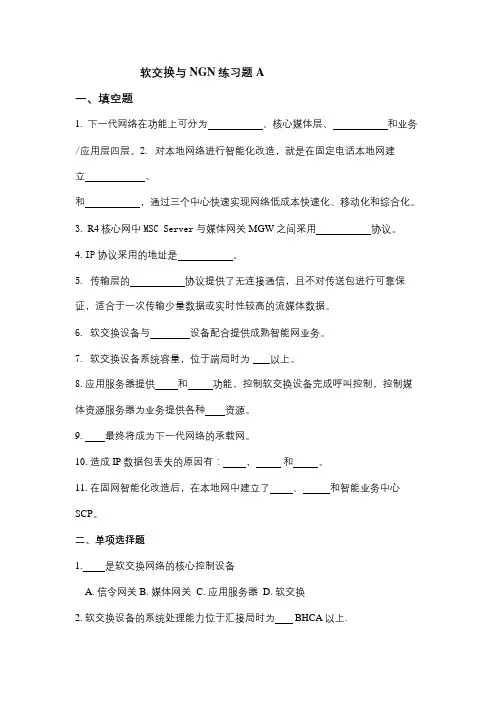

软交换与NGN练习题A一、填空题1.下一代网络在功能上可分为、核心媒体层、和业务/应用层四层。

2. 对本地网络进行智能化改造，就是在固定电话本地网建立、和，通过三个中心快速实现网络低成本快速化、移动化和综合化。

3. R4核心网中MSC Server与媒体网关MGW之间采用协议。

4. IP协议采用的地址是。

5. 传输层的协议提供了无连接通信，且不对传送包进行可靠保证，适合于一次传输少量数据或实时性较高的流媒体数据。

6. 软交换设备与设备配合提供成熟智能网业务。

7. 软交换设备系统容量，位于端局时为以上。

8. 应用服务器提供和功能，控制软交换设备完成呼叫控制，控制媒体资源服务器为业务提供各种资源。

9. 最终将成为下一代网络的承载网。

10. 造成IP数据包丢失的原因有：，和。

11. 在固网智能化改造后，在本地网中建立了、和智能业务中心SCP。

二、单项选择题1. 是软交换网络的核心控制设备A. 信令网关B. 媒体网关C. 应用服务器D. 软交换2. 软交换设备的系统处理能力位于汇接局时为 BHCA以上.A．100万 B. 300万 C. 50万 D. 140万3. 中继媒体网关位于软交换网络的层。

A．传送 B. 接入 C. 业务 D. 控制4. 主要用来在IP网络中传送电话网的信令。

A．IP B. SIP C. SCTP D. UDP5. _____________最终将成为下一代网络的承载网A. 电路交换网B. SDH网C. IP网D. ATM网6.H.248协议可以采用用作协议的传输层协议。

A.TCPB.UDPC.M3UAD.SCTP7.SIGTRAN采用的传输层协议为。

A.TCPB.UDPC.SCTPD.RTP8.下一代网络的业务控制和业务数据功能通常由各种服务器或者第三方提供。

A.基本业务B.补充业务C.增强业务D.普通业务9.软交换设备的系统处理能力位于汇接局时为 BHCA以上.A.200万B.300万C.60万D.100万10. 主要用来在IP网络中传送电话网的信令。

华为公司软交换应用说明华为公司软交换系列产品从 99 开始开发, 2000 年开始逐步商用,至今为止,已 经在香港和记、重庆铁通等国内外实际网络上得到广泛的应用。

一、香港和记软交换商业网 香港和记利用华为公司软交换系列产品, 提供 IP Centrex、企业通信助理、点到点视频通信、视频会议等业务。

1. 组网图SoftX3000 MRS6000AppServerTMG8010（内置信令网关）H.248 香港和记IP承载网络H.248/MGCPE1/T1STPswitchSIPSIP/H.323AMG5000H.248 /MGCPPSTNH.323U-Path通信助理SIP phoneUniPhoneH.323 PphoneePhoneIAD系列POTS POTS香港和记软交换网络，利用和记宽频网的广覆盖特性，将软交换等核心 设备放置在中心机房，而接入网关 AMG5000、IAD、智能终端、视频电话 等设备则放置在中远大厦、中环广场、喜来登酒店等，向用户提供语音、数 据、多媒体综合业务。

2. 采用的软交换设备部件： 软交换 SoftX3000：实现香港标准 PSTN 语音业务、IP Centrex 业务、 分组多媒体业务等 中继网关 TMG8010：VoIP 及宽带网/3G 视频业务网关AMG5000：宽窄带一体化接入网关 多媒体 PC 客户端软件 UniPhone：基于 PC 的视频电话业务及视频会议客户端 智能终端 Pintel SIP Phone: 除实现语音业务外，还提供消息类、上网浏览、Email 等增值业务 C&S 公司 H323 视频终端：除实现语音、视频通信业务外，还提供消息类、上网浏览、Email 等增值业务 MCU ViewPoint 8620：提供多媒体视频会议资源,一框可支持 128 路384Kbps 视频会议 MRS6000：提供 IVR(录音、放音、收号)及会议桥资源 多口 IAD：支持 2、4、8 POTS 口的以太网综合接入设备 U－Path 企业通信助理：实现企业电子秘书、通信管家、通信助理、企业门户功能3. 提供的业务：i. 基本 PSTN 业务 Anonymous Caller Rejection Appointment Service Automatic Call back CFU CFB CFNR CND-1 CND-2 CND per call blocking CND per call unblocking CT CW Call Forwarding of Call Waiting Calls Calling Name Display Conference Calling DDI Do not Disturb Do Not Disturb with PIN Duplex ringing Sequential Mode of HuntingCircular Mode of Hunting Random Mode of Hunting Immediately Hot Line Delay Hot Line IDD Security International Call Barring(Incoming) MCT Music On hold Remote Activation of Call Froward Selective Call Acceptance Selective Call Forwarding Selective Call Rejection Speed Dialingii. IP Centrex 业务 Barge-In Exempt Call restriction Direct Call pick up Distinct ringing Group pick up Group Speed Dialing Private numbering planiii. U-Path 企业通信助理业务 Advise Of Charge Barge-In CFU- Attendant Absentee Service CFB-Attendant CFNR-Attendant Call transfer Camp-On Recall Data management Do Not Disturb Monitoring Originating an outgoing call for user Recall Secrecy Set appointment service according to user's requirements Single Line Queueiv. 视频业务 Personal Video Communication Video ConferenceVideo Message Video Mail 二、重庆铁通软交换商业网 重庆铁通软交换商用网是采用华为公司基于软交换技术的 SoftX 组建的，是 软交换技术在铁通的电信网络上的首次实际商用。

交换题库交换专业试题库⼀、填空题：1、各⽹络设备维护单位应实⾏帐号的(分权)、(分域)管理，并遵循最⼩授权和权限分割原则设置不同的⽤户权限。

2、⽹络设备的帐号权限实⾏分级管理，⾄少分为系统管理员、操作管理员、⼀般⽤户三级。

3、操作管理员具有⼀般⽤户的所有操作权限，同时还具有数据配置、⽹元维护、告警确认和屏蔽等维护操作权限。

4、⼀般⽤户具有⽹元告警查询、性能监视等最基本维护操作权限，不具备数据配置和修改的权限。

5、⽹络设备帐号密码须⾄少每3个⽉修改⼀次。

6、对于跨专业/部门的⽣产操作，应按照（⾯向业务）、（快速满⾜客户需求）的原则，由靠近客户端的专业及业务操作需求部门发起，其他相关专业/部门配合完成：7、诊断故障时，应对告警信息、（故障现象）、影响范围及（⽤户申告）等进⾏认真分析。

8信令链路发⽣故障时，当确定故障不是由传输造成的，两端交换机房（含HSTP、LSTP、各SP交换局、各业务平台）的现场维护⼈员则本着（先内后外）的原则，⾸先排查（本端设备故障），并积极配合对端进⾏故障查找。

9、程控交换机硬件的基本结构话路系统：包括数字交换⽹络和各种外围模块控制系统：完成对话路设备的控制功能输⼊输出系统：包括显⽰器、打印机、磁盘和磁带机等外存储器10、局⽤程控交换机的系统中断时间在20年内不得超过1⼩时，相当于可⽤度不⼩于99.9994%11、本地⽹的结构为两级结构，即汇接局（Tandem—TM）和端局（Local Switch--LS）12、通信⽹硬件设备构成要素：终端设备、传输链路、交换设备13、⽹管系统应当具备功能⽹管系统应当具备故障管理、配置管理、性能管理、帐务管理和安全管理的功能。

14、信令⽹的三要素：信令点、信令转接点、信令链路；15、我国信令⽹采⽤24位信令点编码16、软交换⽹络分为四层，从上往下依次为：业务/应⽤层、控制层、传送层和边缘接⼊层17、信令的基本概念。

信令是指通信⽹在各个交换局之间为完成呼叫连接⽽传送的控制信号。

软交换网络的主要设备简介软交换网络是一种基于软件定义网络（SDN）技术的网络架构，它将传统的硬件设备替换为软件实现的网络功能。

软交换网络的主要设备包括控制器、交换机和虚拟路由器。

本文将对这些设备进行详细介绍。

1. 控制器软交换网络的控制器是整个网络的大脑。

它负责管理和控制交换机和虚拟路由器的行为。

控制器通过与交换机和虚拟路由器之间的通信，实现对网络流量的控制和管理。

控制器的主要功能包括：•网络管理和配置•路由和转发控制•链路监测和故障检测•安全策略的实施•流量工程和负载均衡常见的软交换网络控制器有OpenDaylight和ONOS等。

2. 交换机软交换网络的交换机是网络中的中心设备，用于转发数据包和连接不同的网络。

传统的交换机是基于硬件实现的，而在软交换网络中，交换机是基于软件实现的。

软交换网络的交换机具有以下特点：•支持灵活的数据包处理和转发策略•可以进行实时的流量监测和流量控制•支持自动化网络配置和管理•可以通过控制器进行集中管理和控制常见的软交换网络交换机有Open vSwitch和Big Switch Networks等。

3. 虚拟路由器虚拟路由器是软交换网络中的重要组成部分。

它主要根据控制器的指令进行路由和转发的决策，实现流量的传递和路由选择。

虚拟路由器的主要功能包括：•路由表的维护和更新•路由选择的计算和执行•路由策略的实施•网络流量的转发和传递虚拟路由器在软交换网络中具有灵活性和可扩展性，可以根据网络需求进行动态调整。

总结软交换网络的主要设备包括控制器、交换机和虚拟路由器。

控制器负责管理和控制整个网络，交换机用于数据包的转发和连接不同网络，虚拟路由器根据控制器的指令进行路由和转发决策。

通过软件实现的网络设备，使得软交换网络具有灵活性、可扩展性和高度自动化的特点。

软交换网络的发展和应用将为网络架构提供更高的灵活性和可管理性，为企业和组织提供更加可靠和高效的网络服务。

随着软交换网络技术的不断发展，相信软交换网络的主要设备也将不断进行创新和进化，为网络领域带来更多的机遇和挑战。

《通信网》期中论文论文题目软交换的工作原理姓名学号学院电气工程学院专业班级2009级通信工程3班软交换的工作原理专业：姓名：摘要本文首先介绍了软交换的基本概念，软交换技术是一个分布式的软件系统，可以在基于各种不同技术、协议和设备的网络之间提供无缝的互操作性，其基本设计原理是设法创建一个具有很好的伸缩性、接口标准性、业务开放性等特点的分布式软件系统。

然后对软交换的体系结构，主要设备及其技术要求，软交换的组网方式等进行了论述。

关键词软交换原理，软交换设备，技术要求，软交换协议ABSTRACTThis paper first introduces the basic concept of soft switching, soft switching technology is a distributed software system, based on the different kinds of technologies, protocols and devices network between providing seamless interoperability, its basic design principle is to try to create a good scalability, interface standards, business opening the characteristics of distributed software system,. Then the soft exchange architecture, main equipment and technical requirements, the soft exchange network mode are discussed.Key Words：The principle of soft switching, soft switching equipment, technical requirements, the soft exchange agreement1.软交换的概述1.1软交换的定义广义软交换定义：泛指一种体系结构，利用它可以构件下一代网络，通常称之为软交换系统。

中国联通通信网络运行维护规程试题一、填空题（每小空1分，共30分）1、中国联通各级维护机构应按照集中统一管理、分级负责管理的原则，开展网络设备的运行维护管理和生产工作。

2、集中监控中心应实行7X 24小时值班制。

3、故障处理的总原则是“先抢通，后修复；先核心，后边缘；本端，后对端；网内，后网外，分故障等级进行处理”。

当两个以上的故障同时发生时，对重大故障、影响重要大客户的故障等予以优先处理。

4、关于故障处理，应树立全程全网的故障处理观念，建立故障逐级上报制度。

各级维护单位应当按照本规程要求及时、真实、准确地报告重大故障状况，严禁弄虚作假。

5、实施为用户保密的制度，严禁完整下载和截取用户的私人信息，严禁违反规定监听、监测用户个人通信内容。

因工作需要进行监听时，监听时间不应超过3秒，监听人员不得随意泄露监听内容。

6、以太网无源光网络（EPON）是一种光纤接入网技术。

与传统有源光网络（SDH、PDH）比较，EPON 最大的特点在于它采用无源光耦合器作为光分支部件，这样构成的物理网络是一种不含有源电子器件的点到多点的网络。

7、EPON的一点到多点网络中，从中心点（OLT）到任何一个远端用户点（ONU）的最远距离，不能超过产品的最大逻辑距离指标。

这使得EPON网络最大传输距离的确定不能象有源光网络那样，只简单地根据光发送功率、接收灵敏度来计算决定。

8、分光器的级连数量，也应根据EPON 网络的实际情况决定。

因为光通路中串接的无源分光器会带来较大的损耗，因而在一条光通路上分光器级连一般不超过 2 个。

9、1490nm波长，OLT的发射功率：确保OLT的出光功率符合功率预算的要求，EPON标准要求OLT的输出光功率大于－3dBm 。

10、 1310nm波长，ONU/ONT的发射功率：确保ONU/ONT的出光功率满足功率预算要求，EPON标准要求ONU的出光功率大于－1dBm 。

11、用户线1小时是用户线忙时的平均话务量。

软交换技术原理软交换网络设备的技术要求软交换网络中的主要设备软交换设备（SS）作为系统的控制核心，完成协议适配、呼叫处理、资源管理、业务代理等，并作为系统的对外接口完成和其它系统的互连互通功能。
