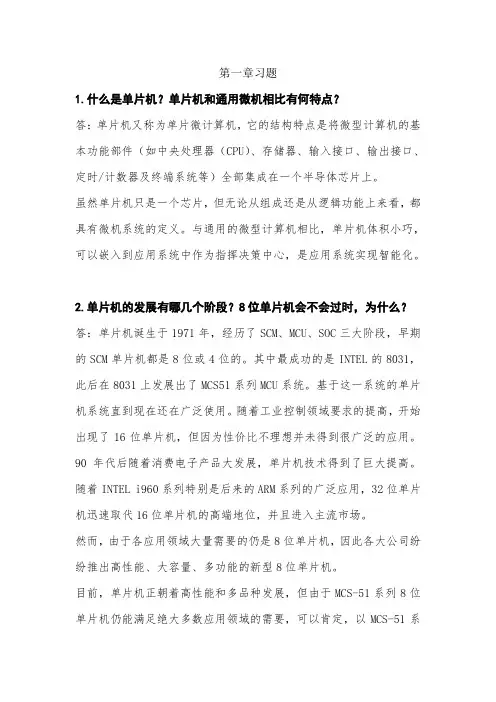

单片机原理及应用_第二版课后习题完整答案
第一章习题1.什么是单片机？单片机和通用微机相比有何特点？答：单片机又称为单片微计算机，它的结构特点是将微型计算机的基本功能部件（如中央处理器（CPU）、存储器、输入接口、输出接口、定时/计数器及终端系统等）全部集成在一个半导体芯片上。
虽然单片机只是一个芯片，但无论从组成还是从逻辑功能上来看，都具有微机系统的定义。
与通用的微型计算机相比，单片机体积小巧，可以嵌入到应用系统中作为指挥决策中心，是应用系统实现智能化。
2.单片机的发展有哪几个阶段？8位单片机会不会过时，为什么？答：单片机诞生于1971年，经历了SCM、MCU、SOC三大阶段，早期的SCM单片机都是8位或4位的。
其中最成功的是INTEL的8031，此后在8031上发展出了MCS51系列MCU系统。
基于这一系统的单片机系统直到现在还在广泛使用。
随着工业控制领域要求的提高，开始出现了16位单片机，但因为性价比不理想并未得到很广泛的应用。
90年代后随着消费电子产品大发展，单片机技术得到了巨大提高。
随着INTEL i960系列特别是后来的ARM系列的广泛应用，32位单片机迅速取代16位单片机的高端地位，并且进入主流市场。
然而，由于各应用领域大量需要的仍是8位单片机，因此各大公司纷纷推出高性能、大容量、多功能的新型8位单片机。
目前，单片机正朝着高性能和多品种发展，但由于MCS-51系列8位单片机仍能满足绝大多数应用领域的需要，可以肯定，以MCS-51系列为主的8位单片机，在当前及以后的相当一段时间内仍将占据单片机应用的主导地位。
3.举例说明单片机的主要应用领域。
答：单片机广泛应用于仪器仪表、家用电器、医用设备、航空航天、专用设备的智能化管理及过程控制等领域，大致可分如下几个范畴：智能仪器单片机具有体积小、功耗低、控制功能强、扩展灵活、微型化和使用方便等优点，广泛应用于仪器仪表中，结合不同类型的传感器，可实现诸如电压、电流、功率、频率、湿度、温度、流量、速度、厚度、角度、长度、硬度、元素、压力等物理量的测量。

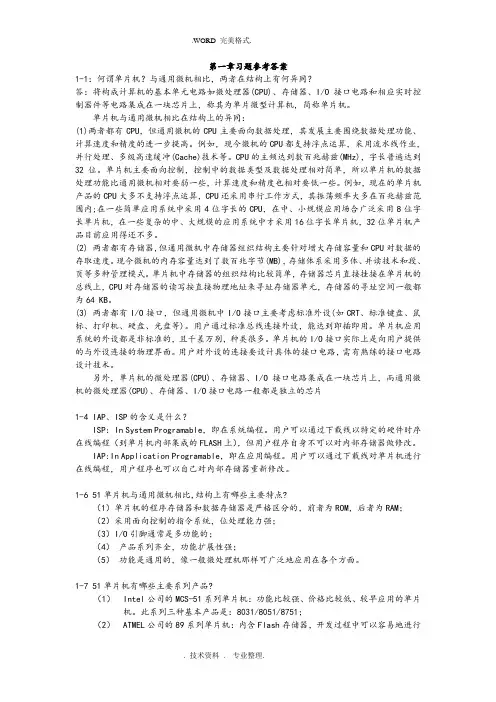

单片机原理和应用习题答案解析[第三版]
![单片机原理和应用习题答案解析[第三版]](https://img.taocdn.com/s1/m/67096962fe4733687e21aa41.png)
第一章习题参考答案1-1：何谓单片机？与通用微机相比，两者在结构上有何异同？答：将构成计算机的基本单元电路如微处理器(CPU)、存储器、I/O接口电路和相应实时控制器件等电路集成在一块芯片上，称其为单片微型计算机，简称单片机。
单片机与通用微机相比在结构上的异同：(1)两者都有CPU，但通用微机的CPU主要面向数据处理，其发展主要围绕数据处理功能、计算速度和精度的进一步提高。
例如，现今微机的CPU都支持浮点运算，采用流水线作业，并行处理、多级高速缓冲(Cache)技术等。
CPU的主频达到数百兆赫兹(MHz)，字长普遍达到32位。
单片机主要面向控制，控制中的数据类型及数据处理相对简单，所以单片机的数据处理功能比通用微机相对要弱一些，计算速度和精度也相对要低一些。
例如，现在的单片机产品的CPU大多不支持浮点运算，CPU还采用串行工作方式，其振荡频率大多在百兆赫兹范围内;在一些简单应用系统中采用4位字长的CPU，在中、小规模应用场合广泛采用8位字长单片机，在一些复杂的中、大规模的应用系统中才采用16位字长单片机，32位单片机产品目前应用得还不多。
(2) 两者都有存储器，但通用微机中存储器组织结构主要针对增大存储容量和CPU对数据的存取速度。
现今微机的内存容量达到了数百兆字节(MB)，存储体系采用多体、并读技术和段、页等多种管理模式。
单片机中存储器的组织结构比较简单，存储器芯片直接挂接在单片机的总线上，CPU对存储器的读写按直接物理地址来寻址存储器单元，存储器的寻址空间一般都为64 KB。
(3) 两者都有I/O接口，但通用微机中I/O接口主要考虑标准外设(如CRT、标准键盘、鼠标、打印机、硬盘、光盘等)。
用户通过标准总线连接外设，能达到即插即用。
单片机应用系统的外设都是非标准的，且千差万别，种类很多。
单片机的I/O接口实际上是向用户提供的与外设连接的物理界面。
用户对外设的连接要设计具体的接口电路，需有熟练的接口电路设计技术。

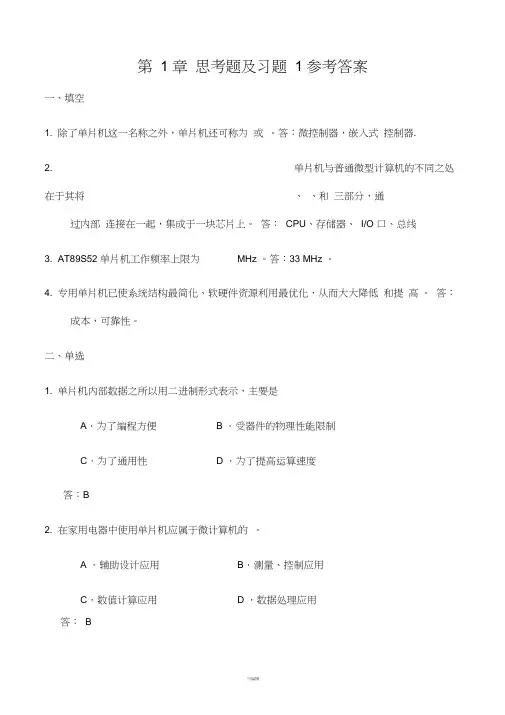

单片机原理及应用(第三版)张毅刚-课后习题答案完整版
第 1 章思考题及习题 1 参考答案一、填空1. 除了单片机这一名称之外，单片机还可称为或。
答：微控制器，嵌入式控制器.2. 单片机与普通微型计算机的不同之处在于其将、、和三部分，通过内部连接在一起，集成于一块芯片上。
答：CPU、存储器、I/O 口、总线3. AT89S52 单片机工作频率上限为MHz 。
答：33 MHz 。
4. 专用单片机已使系统结构最简化、软硬件资源利用最优化，从而大大降低和提高。
答：成本，可靠性。
二、单选1. 单片机内部数据之所以用二进制形式表示，主要是A．为了编程方便 B ．受器件的物理性能限制C．为了通用性 D ．为了提高运算速度答：B2. 在家用电器中使用单片机应属于微计算机的。
A ．辅助设计应用B．测量、控制应用C．数值计算应用 D ．数据处理应用答：B3. 下面的哪一项应用，不属于单片机的应用范围。
A ．工业控制B．家用电器的控制C．数据库管理D．汽车电子设备答：C三、判断对错1. STC系列单片机是8051 内核的单片机。
对2. AT89S52 与AT89S51 相比，片内多出了4KB 的Flash 程序存储器、128B 的RAM 、1个中断源、 1 个定时器（且具有捕捉功能）。
对3. 单片机是一种CPU。
错4. AT89S52 单片机是微处理器。
错5. AT89C52 片内的Flash程序存储器可在线写入，而AT89S52 则不能。
错6. 为AT89C51 单片机设计的应用系统板，可将芯片AT89C51 直接用芯片AT89S51 替换。
对7. 为AT89S51 单片机设计的应用系统板，可将芯片AT89S51 直接用芯片AT89S52 替换。
对8. 单片机的功能侧重于测量和控制，而复杂的数字信号处理运算及高速的测控功能则是DSP的长处。
对四、简答1. 微处理器、微计算机、微处理机、CPU 、单片机、嵌入式处理器它们之间有何区别？答：微处理器、微处理机和CPU 它们都是中央处理器的不同称谓，微处理器芯片本身不是计算机。
《单片机原理及应用》课后习题 答案.
第1章1-1 什么是单片机？它与一般微型计算机在结构上何区别？答：单片微型计算机简称为单片机(Single Chip Computer)，又称为微控制器（MCU 即Micro-Controller Unit)。
它是在一块芯片上集成了中央处理器（CPU）、存储器（RAM、ROM）、定时器/计数器、中断控制、各种输入/输出（I/O）接口（如并行I/O口、串行I/O口和A/D转换器）等为一体的器件。
微型计算机的基本结构由CPU（运算器、控制器）、存储器、输入设备和输出设备五大部分组成，各部分通过外部总线连接而成为一体。
单片机的结构是在一块芯片上集成了中央处理器（CPU）、存储器、定时器/计数器、中断控制、各种输入/输出接口（如并行I/O口、串行I/O口和A/D转换器）等，它们通过单片机内部部总线连接而成为一体。
1-2 MCS-51系列单片机内部资源配置如何？试举例说明8051与51兼容的单片机的异同。
1-3 新型8位单片机，主要在哪几方面发展了？使用新型8位单片机能带来什么好处？1、运算速度大大提高；2、RAM、ROM容量增大；3、精简指令集，指令比51少很多；4、更多的IO口；5、更多的其他功能，比如自带AD，DA，自带SPI，自带看门狗，自带大容量EEPROM等等；6、中断的种类更细更多，有20几个中断向量的比比皆是，定时器/计数器的功能，数量都更多。
简化电路，节省成本，降低功耗，提高系统的可靠性。
第2章2-1 MCS-51系列单片机内部有哪些主要的逻辑部件？答：一个8位CPU；一个片内振荡器及时钟电路；4K字节ROM程序存储器；128字节RAM数据存储器；两个16位定时器/计数器；可寻址64K外部数据存储器和64K外部程序存储器空间的控制电路；32条可编程的I/O线（四个8位并行I/O端口）；一个可编程全双工串行口；具有五个中断源、两个优先级嵌套中断结构2-2 MCS-51设有4个8位端口（32条I/O线），实际应用中8位数据信息由哪一个端口传送？16位地址线怎样形成？P3口有何功能？答：实际应用中8位数据信息由P0口传送。

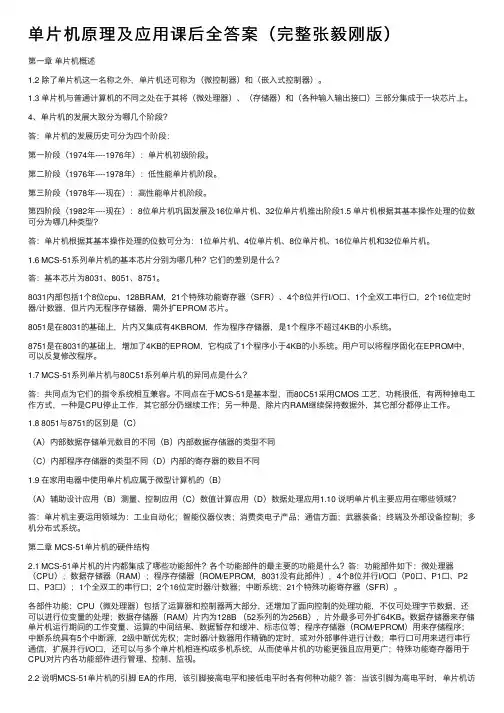

单片机原理及应用课后全答案（完整张毅刚版）
单⽚机原理及应⽤课后全答案（完整张毅刚版）第⼀章单⽚机概述1.2 除了单⽚机这⼀名称之外，单⽚机还可称为（微控制器）和（嵌⼊式控制器）。
1.3 单⽚机与普通计算机的不同之处在于其将（微处理器）、（存储器）和（各种输⼊输出接⼝）三部分集成于⼀块芯⽚上。
4、单⽚机的发展⼤致分为哪⼏个阶段？答：单⽚机的发展历史可分为四个阶段：第⼀阶段（1974年----1976年）：单⽚机初级阶段。
第⼆阶段（1976年----1978年）：低性能单⽚机阶段。
第三阶段（1978年----现在）：⾼性能单⽚机阶段。
第四阶段（1982年----现在）：8位单⽚机巩固发展及16位单⽚机、32位单⽚机推出阶段1.5 单⽚机根据其基本操作处理的位数可分为哪⼏种类型？答：单⽚机根据其基本操作处理的位数可分为：1位单⽚机、4位单⽚机、8位单⽚机、16位单⽚机和32位单⽚机。
1.6 MCS-51系列单⽚机的基本芯⽚分别为哪⼏种？它们的差别是什么？答：基本芯⽚为8031、8051、8751。
8031内部包括1个8位cpu、128BRAM，21个特殊功能寄存器（SFR）、4个8位并⾏I/O⼝、1个全双⼯串⾏⼝，2个16位定时器/计数器，但⽚内⽆程序存储器，需外扩EPROM 芯⽚。
8051是在8031的基础上，⽚内⼜集成有4KBROM，作为程序存储器，是1个程序不超过4KB的⼩系统。
8751是在8031的基础上，增加了4KB的EPROM，它构成了1个程序⼩于4KB的⼩系统。
⽤户可以将程序固化在EPROM中，可以反复修改程序。
1.7 MCS-51系列单⽚机与80C51系列单⽚机的异同点是什么？答：共同点为它们的指令系统相互兼容。
不同点在于MCS-51是基本型，⽽80C51采⽤CMOS ⼯艺，功耗很低，有两种掉电⼯作⽅式，⼀种是CPU停⽌⼯作，其它部分仍继续⼯作；另⼀种是，除⽚内RAM继续保持数据外，其它部分都停⽌⼯作。
1.8 8051与8751的区别是（C）（A）内部数据存储单元数⽬的不同（B）内部数据存储器的类型不同（C）内部程序存储器的类型不同（D）内部的寄存器的数⽬不同1.9 在家⽤电器中使⽤单⽚机应属于微型计算机的（B）（A）辅助设计应⽤（B）测量、控制应⽤（C）数值计算应⽤（D）数据处理应⽤1.10 说明单⽚机主要应⽤在哪些领域？答：单⽚机主要运⽤领域为：⼯业⾃动化；智能仪器仪表；消费类电⼦产品；通信⽅⾯；武器装备；终端及外部设备控制；多机分布式系统。

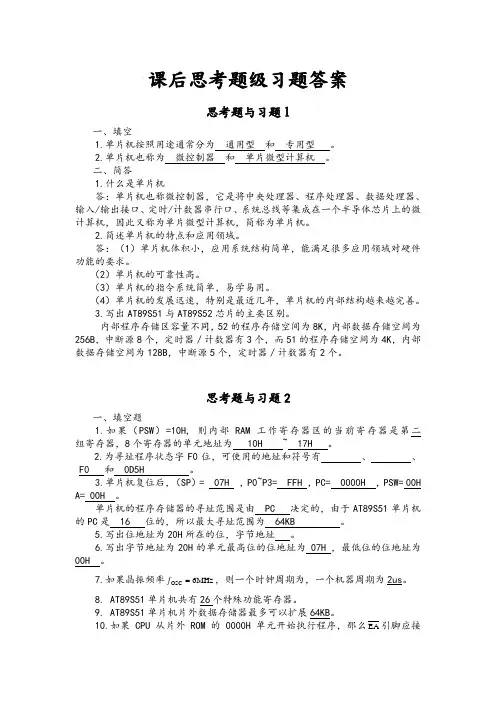

单片机原理及应用课后习题答案解析
课后思考题级习题答案思考题与习题1一、填空1.单片机按照用途通常分为 通用型 和 专用型 。
2.单片机也称为 微控制器 和 单片微型计算机 。
二、简答1.什么是单片机答：单片机也称微控制器，它是将中央处理器、程序处理器、数据处理器、输入/输出接口、定时/计数器串行口、系统总线等集成在一个半导体芯片上的微计算机，因此又称为单片微型计算机，简称为单片机。
2.简述单片机的特点和应用领域。
答：（1）单片机体积小，应用系统结构简单，能满足很多应用领域对硬件功能的要求。
（2）单片机的可靠性高。
（3）单片机的指令系统简单，易学易用。
（4）单片机的发展迅速，特别是最近几年，单片机的内部结构越来越完善。
3.写出AT89S51与AT89S52芯片的主要区别。
内部程序存储区容量不同，52的程序存储空间为8K ，内部数据存储空间为256B ，中断源8个，定时器／计数器有3个，而51的程序存储空间为4K ，内部数据存储空间为128B ，中断源5个，定时器／计数器有2个。
思考题与习题2一、填空题1.如果（PSW ）=10H, 则内部RAM 工作寄存器区的当前寄存器是第二 组寄存器，8个寄存器的单元地址为 10H ~ 17H 。
2.为寻址程序状态字F0位，可使用的地址和符号有 、 、 F0 和 0D5H 。
3.单片机复位后，（SP ）= 07H ，P0~P3= FFH ，PC= 0000H ，PSW= 00H A= 00H 。
单片机的程序存储器的寻址范围是由 PC 决定的，由于AT89S51单片机的PC 是 16 位的，所以最大寻址范围为 64KB 。
5.写出位地址为20H 所在的位，字节地址 。
6.写出字节地址为20H 的单元最高位的位地址为 07H ，最低位的位地址为 00H 。
7.如果晶振频率MHz 6OSC f ，则一个时钟周期为，一个机器周期为2us 。
8. AT89S51单片机共有26个特殊功能寄存器。
9. AT89S51单片机片外数据存储器最多可以扩展64KB 。
单片机原理及应用(张毅刚-第三版)课后习题答案(全)
单片机原理及应用(张毅刚-第三版)课后习题答案(全)第1章思考题及习题1参考答案一、填空1.除了单片机这一名称之外，单片机还可称为或。
答：微控制器，嵌入式控制器.2.单片机与普通微型计算机的不同之处在于其将、、和三部分，通过内部连接在一起，集成于一块芯片上。
答：CPU、存储器、I/O口、总线3. AT89S52单片机工作频率上限为MHz。
答：33 MHz。
4.专用单片机已使系统结构最简化、软硬件资源利用最优化，从而降低和提高。
答：成本，可靠性。
二、单选1.单片机内部数据之所以用二进制形式表示，主要是A．为了编程方便B．受器件的物理性能限制C．为了通用性D．为了提高运算速度答：B2.在家用电器中使用单片机应属于微计算机的。
A．辅助设计应用C．数值计算应用答：B3.下面的哪一项应用，不属于单片机的应用范围。
A．工业控制B．家用电器的控制C．数据库管理D．汽车电子设备答：C三、判断对错B．测量、控制应用D．数据处理应用1. STC系列单片机是8051内核的单片机。
对2. AT89S52与AT89S51相比，片内多出了4KB的Flash 程序储备器、128B的RAM、1个中断源、1个定时器（且具有捕捉功用）。
对3.单片机是一种CPU。
错4. AT89S52单片机是微处理器。
错5. AT89C52片内的Flash程序储备器可在线写入，而AT89S52则不克不及。
错6.为AT89C51单片机设想的应用体系板，可将芯片AT89C51直接用芯片AT89S51替换。
对7.为AT89S51单片机设想的应用体系板，可将芯片AT89S51直接用芯片AT89S52替换。
对8.单片机的功用侧重于测量和控制，而庞大的数字号处理运算及高速的测控功用则是DSP的甜头。
对四、简答1.微处理器、微计算机、微处理机、CPU、单片机、嵌入式处理器它们之间有何辨别？答：微处理器、微处理机和CPU它们都是中央处理器的不同称谓，微处理器芯片本身不是计算机。

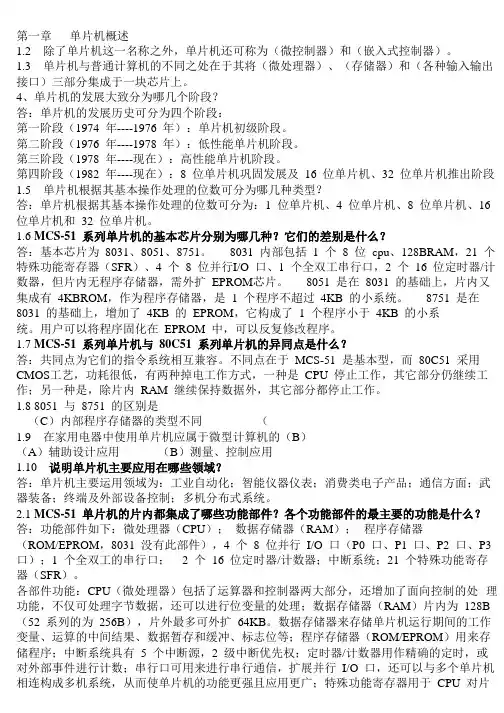

单片机原理及应用课后全答案(完整张毅刚版)
第一章单片机概述1.2 除了单片机这一名称之外，单片机还可称为（微控制器）和（嵌入式控制器）。
1.3 单片机与普通计算机的不同之处在于其将（微处理器）、（存储器）和（各种输入输出接口）三部分集成于一块芯片上。
4、单片机的发展大致分为哪几个阶段？答：单片机的发展历史可分为四个阶段：第一阶段（1974 年----1976 年）：单片机初级阶段。
第二阶段（1976 年----1978 年）：低性能单片机阶段。
第三阶段（1978 年----现在）：高性能单片机阶段。
第四阶段（1982 年----现在）：8 位单片机巩固发展及16 位单片机、32 位单片机推出阶段1.5 单片机根据其基本操作处理的位数可分为哪几种类型？答：单片机根据其基本操作处理的位数可分为：1 位单片机、4 位单片机、8 位单片机、16 位单片机和32 位单片机。
1.6 MCS-51 系列单片机的基本芯片分别为哪几种？它们的差别是什么？答：基本芯片为8031、8051、8751。
8031 内部包括1 个8 位cpu、128BRAM，21 个特殊功能寄存器（SFR）、4 个8 位并行I/O 口、1 个全双工串行口，2 个16 位定时器/计数器，但片内无程序存储器，需外扩EPROM芯片。
8051 是在8031 的基础上，片内又集成有4KBROM，作为程序存储器，是 1 个程序不超过4KB 的小系统。
8751 是在8031 的基础上，增加了4KB 的EPROM，它构成了1 个程序小于4KB 的小系统。
用户可以将程序固化在EPROM 中，可以反复修改程序。
1.7 MCS-51 系列单片机与80C51 系列单片机的异同点是什么？答：共同点为它们的指令系统相互兼容。
不同点在于MCS-51 是基本型，而80C51 采用CMOS工艺，功耗很低，有两种掉电工作方式，一种是CPU 停止工作，其它部分仍继续工作；另一种是，除片内RAM 继续保持数据外，其它部分都停止工作。

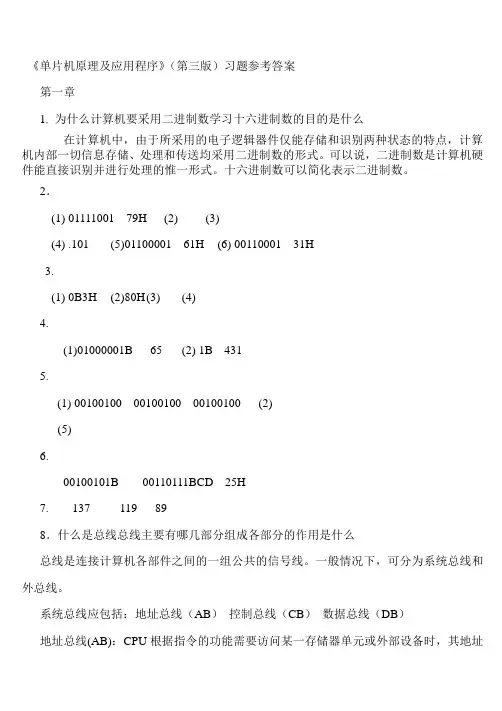

单片机原理及应用教程第版习题课后答案
《单片机原理及应用程序》（第三版）习题参考答案第一章1. 为什么计算机要采用二进制数学习十六进制数的目的是什么在计算机中，由于所采用的电子逻辑器件仅能存储和识别两种状态的特点，计算机内部一切信息存储、处理和传送均采用二进制数的形式。
可以说，二进制数是计算机硬件能直接识别并进行处理的惟一形式。
十六进制数可以简化表示二进制数。
2．(1) 01111001 79H (2) (3)(4) .101 (5)01100001 61H (6) 00110001 31H3.(1) 0B3H (2)80H (3) (4)4.(1)01000001B 65 (2) 1B 4315.(1) 00100100 00100100 00100100 (2)(5)6.00100101B 00110111BCD 25H7. 137 119 898．什么是总线总线主要有哪几部分组成各部分的作用是什么总线是连接计算机各部件之间的一组公共的信号线。
一般情况下，可分为系统总线和外总线。
系统总线应包括：地址总线（AB）控制总线（CB）数据总线（DB）地址总线(AB)：CPU根据指令的功能需要访问某一存储器单元或外部设备时，其地址信息由地址总线输出，然后经地址译码单元处理。
地址总线为16位时，可寻址范围为216=64K，地址总线的位数决定了所寻址存储器容量或外设数量的范围。
在任一时刻，地址总线上的地址信息是惟一对应某一存储单元或外部设备。
控制总线(CB)：由CPU产生的控制信号是通过控制总线向存储器或外部设备发出控制命令的，以使在传送信息时协调一致的工作。
CPU还可以接收由外部设备发来的中断请求信号和状态信号，所以控制总线可以是输入、输出或双向的。
数据总线(DB)：CPU是通过数据总线与存储单元或外部设备交换数据信息的，故数据总线应为双向总线。
在CPU进行读操作时，存储单元或外设的数据信息通过数据总线传送给CPU；在CPU进行写操作时，CPU把数据通过数据总线传送给存储单元或外设9．什么是接口电路CPU与接口电路连接一般应具有哪些信号线外部设备与接口电路连接一般应具有哪些信号线CPU通过接口电路与外部输入、输出设备交换信息，一般情况下，外部设备种类、数量较多，而且各种参量（如运行速度、数据格式及物理量）也不尽相同。
单片机原理及应用第三版课后答案
单片机原理及应用第三版课后答案1. 第一章题目答案:a) 单片机的定义: 单片机是一种集成电路，具有CPU、存储器和输入输出设备等功能，并且可以根据程序控制进行工作的微型计算机系统。
b) 单片机的核心部分是CPU，它可以通过执行程序指令来完成各种计算、逻辑和控制操作。
c) 存储器分为程序存储器和数据存储器，程序存储器用于存放程序指令，数据存储器用于存放数据和暂存中间结果。
d) 输入输出设备用于与外部环境进行数据交换，如开关、LED、数码管等。
e) 单片机的应用广泛，包括家电控制、智能仪器、工业自动化等领域。
2. 第二章题目答案:a) 单片机中的时钟系统用于提供CPU运行所需的时序信号，常见的时钟源有晶体振荡器和外部信号源。
b) 时钟频率决定了单片机的运行速度和精度，一般通过控制分频器、定时器等来调整时钟频率。
c) 单片机中的中断系统用于处理紧急事件，如外部输入信号、定时器溢出等，可以提高系统的响应能力。
d) 中断源包括外部中断、定时器中断和串口中断，通过编程设置中断向量和优先级来处理不同的中断事件。
e) 中断服务程序是处理中断事件的程序，包括保存现场、执行中断处理和恢复现场等步骤。
3. 第三章题目答案:a) I/O口是单片机与外部设备进行数据交换的接口，包括输入口和输出口两种类型。
b) 输入口用于接收外部信号，如开关、传感器等，可以通过编程设置输入口的工作模式和读取输入口的状态。
c) 输出口用于控制外部设备，如LED、继电器等，可以通过编程设置输出口的工作模式和输出口的状态。
d) I/O口的工作模式包括输入模式、输出模式和双向模式，可以根据具体应用需求设置相应的模式。
e) 串行通信接口是单片机与外部设备进行数据传输的一种常见方式，包括UART、SPI和I2C等多种通信协议。
4. 第四章题目答案:a) 定时器的作用是产生指定时间间隔的定时信号，可以用于延时、计时、PWM等功能。
b) 单片机的定时器一般由计数器和一些控制寄存器组成，通过编程设置定时器的工作模式和计数值。
单片机原理及应用课后习题参考标准答案1-6章
单片机原理及应用》习题答案第一章计算机基础知识1- 1 微型计算机主要由哪几部分组成？各部分有何功能？答：一台微型计算机由中央处理单元（CPU）、存储器、I/O 接口及I/O 设备等组成，相互之间通过三组总线（Bus）：即地址总线AB、数据总线DB和控制总线CB 来连接。
CPU由运算器和控制器组成，运算器能够完成各种算术运算和逻辑运算操作，控制器用于控制计算机进行各种操作。
存储器是计算机系统中的“记忆”装置，其功能是存放程序和数据。
按其功能可分为RAM和ROM。
输入/ 输出（I/O ）接口是CPU与外部设备进行信息交换的部件。
总线是将CPU、存储器和I/O 接口等相对独立的功能部件连接起来，并传送信息的公共通道。
1-3什么叫单片机？其主要由哪几部分组成？答：单片机（Single Chip Microcomputer ）是指把CPU、RAM、ROM、定时器/ 计数器以及I/O 接口电路等主要部件集成在一块半导体芯片上的微型计算机。
1- 4 在各种系列的单片机中，片内ROM的配置有几种形式？用户应根据什么原则来选用？答：单片机片内ROM的配置状态可分四种：（1）片内掩膜（Mask）ROM型单片机（如8051），适合于定型大批量应用产品的生产；（2）片内EPROM型单片机（如8751），适合于研制产品样机；（3）片内无ROM型单片机（如8031），需外接EPRO，M单片机扩展灵活，适用于研制新产品；（4）EEPRO（M或Flash ROM）型单片机（如89C51），内部程序存储器电可擦除，使用更方便。
1-5 写出下列各数的另两种数制的表达形式（二、十、十六进制）1- 6 写出下列各数的BCD参与：59：01011001，1996：0001100110010110，4859.2：0100100001011001.0010389.41 ：001110001001.01000001第二章MCS-51 单片机的硬件结构2-1 8052 单片机片内包含哪些主要逻辑功能部件？答：8052 单片机片内包括：①8位中央处理器CPU一个②片内振荡器及时钟电路③256B 数据存储器RAM。
单片机原理及应用(第三版)张毅刚-课后习题答案完整版
第 1 章思考题及习题 1 参考答案一、填空1. 除了单片机这一名称之外，单片机还可称为或。
答：微控制器，嵌入式控制器.2. 单片机与普通微型计算机的不同之处在于其将、、和三部分，通过内部连接在一起，集成于一块芯片上。
答：CPU、存储器、I/O 口、总线3. AT89S52 单片机工作频率上限为MHz 。
答：33 MHz 。
4. 专用单片机已使系统结构最简化、软硬件资源利用最优化，从而大大降低和提高。
答：成本，可靠性。
二、单选1. 单片机内部数据之所以用二进制形式表示，主要是A．为了编程方便 B ．受器件的物理性能限制C．为了通用性 D ．为了提高运算速度答：B2. 在家用电器中使用单片机应属于微计算机的。
A ．辅助设计应用B．测量、控制应用C．数值计算应用 D ．数据处理应用答：B3. 下面的哪一项应用，不属于单片机的应用范围。
A ．工业控制B．家用电器的控制C．数据库管理D．汽车电子设备答：C三、判断对错1. STC系列单片机是8051 内核的单片机。
对2. AT89S52 与AT89S51 相比，片内多出了4KB 的Flash 程序存储器、128B 的RAM 、1个中断源、 1 个定时器（且具有捕捉功能）。
对3. 单片机是一种CPU。
错4. AT89S52 单片机是微处理器。
错5. AT89C52 片内的Flash程序存储器可在线写入，而AT89S52 则不能。
错6. 为AT89C51 单片机设计的应用系统板，可将芯片AT89C51 直接用芯片AT89S51 替换。
对7. 为AT89S51 单片机设计的应用系统板，可将芯片AT89S51 直接用芯片AT89S52 替换。
对8. 单片机的功能侧重于测量和控制，而复杂的数字信号处理运算及高速的测控功能则是DSP的长处。
对四、简答1. 微处理器、微计算机、微处理机、CPU 、单片机、嵌入式处理器它们之间有何区别？答：微处理器、微处理机和CPU 它们都是中央处理器的不同称谓，微处理器芯片本身不是计算机。
单片机原理及应用(第三版)张毅刚-课后习题答案完整版
第1章思考题及习题1参考答案一、填空1. 除了单片机这一名称之外，单片机还可称为或。
答：微控制器，嵌入式控制器。
2.单片机与普通微型计算机的不同之处在于其将、、和三部分，通过内部连接在一起，集成于一块芯片上。
答:CPU、存储器、I/O口、总线3。
AT89S52单片机工作频率上限为 MHz。
答：33 MHz。
4。
专用单片机已使系统结构最简化、软硬件资源利用最优化，从而大大降低和提高。
答：成本，可靠性。
二、单选1。
单片机内部数据之所以用二进制形式表示，主要是A．为了编程方便B．受器件的物理性能限制C．为了通用性D．为了提高运算速度答：B2。
在家用电器中使用单片机应属于微计算机的。
A．辅助设计应用B．测量、控制应用C．数值计算应用D．数据处理应用答： B3。
下面的哪一项应用,不属于单片机的应用范围。
A．工业控制 B．家用电器的控制 C．数据库管理 D．汽车电子设备答：C三、判断对错1. STC系列单片机是8051内核的单片机.对2。
AT89S52与AT89S51相比，片内多出了4KB的Flash程序存储器、128B的RAM、1个中断源、1个定时器（且具有捕捉功能）。
对3. 单片机是一种CPU。
错4. AT89S52单片机是微处理器.错5. AT89C52片内的Flash程序存储器可在线写入，而AT89S52则不能.错6。
为AT89C51单片机设计的应用系统板，可将芯片AT89C51直接用芯片AT89S51替换。
对7. 为AT89S51单片机设计的应用系统板，可将芯片AT89S51直接用芯片AT89S52替换。
对8。
单片机的功能侧重于测量和控制,而复杂的数字信号处理运算及高速的测控功能则是DSP 的长处。
对四、简答1。
微处理器、微计算机、微处理机、CPU、单片机、嵌入式处理器它们之间有何区别？答:微处理器、微处理机和CPU它们都是中央处理器的不同称谓，微处理器芯片本身不是计算机。
而微计算机、单片机它们都是一个完整的计算机系统，单片机是集成在一个芯片上的用于测控目的的单片微计算机.2. AT89S51单片机相当于MCS—51系列单片机中的哪一型号的产品？“S”的含义是什么?答：相当于MCS—51系列中的87C51，只不过是AT89S51芯片内的4K字节Flash存储器取代了87C51片内的4K字节的EPROM。
单片机原理和应用课后习题参考答案解析1~6章
《单片机原理及应用》习题答案第一章计算机基础知识1-1 微型计算机主要由哪几部分组成？各部分有何功能？答：一台微型计算机由中央处理单元（CPU）、存储器、I/O接口及I/O设备等组成，相互之间通过三组总线（Bus）：即地址总线AB、数据总线DB和控制总线CB来连接。
CPU由运算器和控制器组成，运算器能够完成各种算术运算和逻辑运算操作，控制器用于控制计算机进行各种操作。
存储器是计算机系统中的“记忆”装置，其功能是存放程序和数据。
按其功能可分为RAM和ROM。
输入/输出（I/O）接口是CPU与外部设备进行信息交换的部件。
总线是将CPU、存储器和I/O接口等相对独立的功能部件连接起来，并传送信息的公共通道。
1-3 什么叫单片机？其主要由哪几部分组成？答：单片机（Single Chip Microcomputer）是指把CPU、RAM、ROM、定时器/计数器以及I/O接口电路等主要部件集成在一块半导体芯片上的微型计算机。
1-4 在各种系列的单片机中，片内ROM的配置有几种形式？用户应根据什么原则来选用？答：单片机片内ROM的配置状态可分四种：（1）片内掩膜（Mask）ROM型单片机（如8051），适合于定型大批量应用产品的生产；（2）片内EPROM型单片机（如8751），适合于研制产品样机；（3）片内无ROM型单片机（如8031），需外接EPROM，单片机扩展灵活，适用于研制新产品；（4）EEPROM（或Flash ROM）型单片机（如89C51），内部程序存储器电可擦除，使用更方便。
1-5 写出下列各数的另两种数制的表达形式（二、十、十六进制）1-6 写出下列各数的BCD参与：59：01011001，1996：0001100110010110，4859.2：0100100001011001.0010389.41：001110001001.01000001第二章 MCS-51单片机的硬件结构2-1 8052单片机片内包含哪些主要逻辑功能部件？答：8052单片机片内包括：①8位中央处理器CPU一个②片内振荡器及时钟电路③256B数据存储器RAM。
单片机原理及应用(第三版)张毅刚 课后习题答案完整版
第1章思考题及习题1参考答案一、填空1. 除了单片机这一名称之外，单片机还可称为或。
答：微控制器，嵌入式控制器.2.单片机与普通微型计算机的不同之处在于其将、、和三部分，通过内部连接在一起，集成于一块芯片上。
答：CPU、存储器、I/O口、总线3. AT89S52单片机工作频率上限为MHz。
答：33 MHz。
4. 专用单片机已使系统结构最简化、软硬件资源利用最优化，从而大大降低和提高。
答：成本，可靠性。
二、单选1. 单片机内部数据之所以用二进制形式表示，主要是A．为了编程方便B．受器件的物理性能限制C．为了通用性D．为了提高运算速度答：B2. 在家用电器中使用单片机应属于微计算机的。
A．辅助设计应用B．测量、控制应用C．数值计算应用D．数据处理应用答：B3. 下面的哪一项应用，不属于单片机的应用范围。
A．工业控制B．家用电器的控制C．数据库管理D．汽车电子设备答：C三、判断对错1. STC系列单片机是8051内核的单片机。
对2. AT89S52与AT89S51相比，片内多出了4KB的Flash程序存储器、128B的RAM、1个中断源、1个定时器（且具有捕捉功能）。
对3. 单片机是一种CPU。
错4. AT89S52单片机是微处理器。
错5. AT89C52片内的Flash程序存储器可在线写入，而AT89S52则不能。
错6. 为AT89C51单片机设计的应用系统板，可将芯片AT89C51直接用芯片AT89S51替换。
对7. 为AT89S51单片机设计的应用系统板，可将芯片AT89S51直接用芯片AT89S52替换。
对8. 单片机的功能侧重于测量和控制，而复杂的数字信号处理运算及高速的测控功能则是DSP的长处。
对四、简答1. 微处理器、微计算机、微处理机、CPU、单片机、嵌入式处理器它们之间有何区别答：微处理器、微处理机和CPU它们都是中央处理器的不同称谓，微处理器芯片本身不是计算机。
而微计算机、单片机它们都是一个完整的计算机系统，单片机是集成在一个芯片上的用于测控目的的单片微计算机。
单片机原理与应用课程课后习题答案
单片机原理及应用》习题答案第一章基础知识1．微型计算机主要由哪几部分组成？各部分有何功能？答：一台微型计算机由中央处理单元(CPU、存储器、I/O接口及I/O设备等组成, 相互之间通过三组总线(Bus):即地址总线AB数据总线DB和控制总线CB来连接。
CPU由运算器和控制器组成，运算器能够完成各种算术运算和逻辑运算操作，控制器用于控制计算机进行各种操作。
存储器是计算机系统中的“记忆”装置，其功能是存放程序和数据。
按其功能可分为RAM和ROM输入/输出(I/O、接口是CPU与外部设备进行信息交换的部件。
总线是将CPU存储器和I/O接口等相对独立的功能部件连接起来，并传送信息的公共通道。
2•将下列十进制数分别转换成为二进制数，十六进制数和BCD码数的形式：100，64，78，80解： 1 、100=1100100B=64H=0001 0000 0000BC；D2、64=1000000B=40H=0110 0100BC；D3) 78=1001110B=4EH=0111 1000BCD3.写出下列十六进制无符号数对应的十进制数和二进制：0D5H，64H，2CH，4FEH解：1) 0D5H=213=11010101；B2)64H=100=1100100B；3)2CH=44=101100B；4)4FEH=1278=B。
4.写出下列十进制数对应的二进制原码、反码和补码：+35，+50，-10，-20解：1) + 35=( 23H)原=(23H 反=(23H)补；2 ) + 50=( 32H)原=(32H 反=(32H)补；3)—10=( 8AH 原=(0F5H 反=(0F6H 补；4)—20=( 94H)原=(0EBH 反=(0ECH 补；5.根据给定的原码、反码、补码求真值。
1)(0CBH) 原=(-75) 真值；2) (8BH技=(-116)真值；3) (9BH)=(-101)真值；4) (6BHk=(+107)真值；解：1) (0CBH)原=(-75)真值；2) (8BH)反=(-116)真值；3) (9BH)补=(-101)真值；4) (6BH)补=(+107)真值；6.试分别判断下列各组数据大小？1)A=0.011B B=0.011 C=0.011H2)A=1001B B=1001 C=1001H解：1) A=0.011B=0X 2-1+1X 2-2+1X 2-3=0.25+0.125=0.375 ；B=0.011C=0.011H=0X 16-1+1 X 16"2+1X 16-3=0.5所以：A>B>C2)A=1001B=9；B=1001；C=1001H=4097所以：A<B<C7.先将下列各组数据转换为补码表示的带符号数，然后用进行补码运算，再将结果还原成原码，并写出对应的十进制数检验结果是否正确。
单片机原理及应用-习题及参考答案(共10章)
《单片机原理及应用》习题参考答案第一章1. 为什么计算机要采用二进制数？学习十六进制数的目的是什么？在计算机中，由于所采用的电子逻辑器件仅能存储和识别两种状态的特点，计算机内部一切信息存储、处理和传送均采用二进制数的形式。
可以说，二进制数是计算机硬件能直接识别并进行处理的惟一形式。
十六进制数可以简化表示二进制数。
2．(1) 01111001 79H (2) 0.11 0.CH (3) 01111001.11 79.CH(4) 11101010.101 0EA.AH (5)01100001 61H (6) 00110001 31H3.(1) 0B3H (2)80H (3) 17.AH (4) 0C.CH4.(1)01000001B 65 (2) 110101111B 4315.(1) 00100100 00100100 00100100 (2) 10100100 11011011 11011100(5) 10000001 11111110 111111116.00100101B 00110111BCD 25H7.137 119 898．什么是总线？总线主要有哪几部分组成？各部分的作用是什么？总线是连接计算机各部件之间的一组公共的信号线。
一般情况下，可分为系统总线和外总线。
系统总线应包括：地址总线（AB）控制总线（CB）数据总线（DB）地址总线(AB)：CPU根据指令的功能需要访问某一存储器单元或外部设备时，其地址信息由地址总线输出，然后经地址译码单元处理。
地址总线为16位时，可寻址范围为216=64K，地址总线的位数决定了所寻址存储器容量或外设数量的范围。
在任一时刻，地址总线上的地址信息是惟一对应某一存储单元或外部设备。
控制总线(CB)：由CPU产生的控制信号是通过控制总线向存储器或外部设备发出控制命令的，以使在传送信息时协调一致的工作。
CPU还可以接收由外部设备发来的中断请求信号和状态信号，所以控制总线可以是输入、输出或双向的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课后思考题级习题答案思考题与习题1一、填空1、单片机按照用途通常分为通用型与专用型。
2、单片机也称为微控制器与单片微型计算机。
二、简答1、什么就是单片机？答:单片机也称微控制器,它就是将中央处理器、程序处理器、数据处理器、输入/输出接口、定时/计数器串行口、系统总线等集成在一个半导体芯片上的微计算机,因此又称为单片微型计算机,简称为单片机。
2.简述单片机的特点与应用领域。
答:(1)单片机体积小,应用系统结构简单,能满足很多应用领域对硬件功能的要求。
(2)单片机的可靠性高。
(3)单片机的指令系统简单,易学易用。
(4)单片机的发展迅速,特别就是最近几年,单片机的内部结构越来越完善。
3.写出AT89S51与AT89S52芯片的主要区别。
内部程序存储区容量不同,52的程序存储空间为8K,内部数据存储空间为256B,中断源8个,定时器／计数器有3个,而51的程序存储空间为4K,内部数据存储空间为128B,中断源5个,定时器／计数器有2个。
思考题与习题2一、填空题1、如果(PSW)=10H, 则内部RAM 工作寄存器区的当前寄存器就是第二 组寄存器,8个寄存器的单元地址为 10H ~ 17H 。
2、为寻址程序状态字F0位,可使用的地址与符号有 PSW 、5 、 0D0H 、5 、 F0 与 0D5H 。
3、单片机复位后,(SP)= 07H ,P0~P3= FFH ,PC= 0000H ,PSW= 00H A= 00H 。
4、AT89S51单片机的程序存储器的寻址范围就是由 PC 决定的,由于AT89S51单片机的PC 就是 16 位的,所以最大寻址范围为 64KB 。
5、写出位地址为20H 所在的位,字节地址 24H 、0 。
6、写出字节地址为20H 的单元最高位的位地址为 07H ,最低位的位地址为 00H 。
7、如果晶振频率MHz 6OSC f ,则一个时钟周期为1、66667E-7,一个机器周期为2us 。
8、 AT89S51单片机共有26个特殊功能寄存器。
9、 AT89S51单片机片外数据存储器最多可以扩展64KB 。
10、如果CPU 从片外ROM 的0000H 单元开始执行程序,那么EA 引脚应接 低电平。
二、选择题1、PC 的值就是( C )。
A 、当前指令前一条指令的地址B 、当前正在执行指令的地址C 、下一条指令的地址D 、控制器中指令寄存器的地址2、对程序计数器PC的操作就是( A )。
A、自动进行的B、通过传送进行C、通过加“1”指令进行的D、通过减“1”指令进行3、在AT89S51单片机中P0口作为( D )。
A、数据总线B、地址总线C、控制总线D、数据总线与地址总线4、在AT89S51单片机中( C )。
A、具有独立的专用的地址总线B、P0口与P1口作为地址总线C、P0口与P2口作为地址总线D、P2口与P1口作为地址总线三、简答题1、AT89S51单片机的EA引脚有何功能？如果使用片内ROM,该引脚该如何处理？答: EA为该引脚的第一功能,为访问程序存储器控制信号。
如果使用片内ROM,则EA信号为高电平。
2、什么就是指令周期,机器周期与时钟周期？答:指令周期就是CPU每取出并执行一条指令所需的全部时间;机器周期就是CPU完成一个基本操作所需要的时间。
时钟周期就是指计算机主时钟的周期时间。
3、堆栈的作用就是什么？在程序设计时,为什么要对堆栈指针SP重新赋值？答:堆栈就是一个特殊的存储区,主要功能就是暂时存放数据与地址,通常用来保护断点与现场;堆栈指针SP复位后指向07H单元,00H-1FH为工作寄存器区,20H-2FH为位寻址区,这些单元有其她功能,因此在程序设计时,需要对SP重新赋值。
4、单片机复位有几种方法？答:1、上电复位 2、按键复位 3、瞧门狗复位 4、软件复位5.AT89S51单片机运行出错或程序陷入死循环时,如何摆脱困境？可以采用复位键进行复位,使单片机初始化,也可以在软件中使用瞧门狗。
6、 AT89S51单片机P0~P3口的驱动能力如何？如果想获得较大的驱动能力,采用低电平输出还就是高电平输出？答:P0口每位可驱动8个LSTTL输入,而P1、P2、P3口的每一位的驱动能力,只有P0口的一半。
当P0口的某位为高电平时,可提供400μA的电流;当P0口的某位为低电平(0、45V)时,可提供3、2mA的灌电流,如低电平允许提高,灌电流可相应加大。
所以,任何一个口要想获得较大的驱动能力,只能用低电平输出。
7.AT89S51单片机内部RAM低128单元划分为几个部分？每部分有什么特点？答:工作寄存器区、位寻址区、用户RAM区。
每部分特点如下:00H-1FH为工作寄存器区,共32个单元,被分为4组,每组有八个寄存器(R0-R7)。
任意时刻,CPU只能使用一组寄存器,当前正在使用的寄存器组被称为当前寄存器。
在程序运行过程中如果不使用的寄存器也可以作为RAM使用。
20H-2FH为位寻址区,共16个单元。
这16个单元可以作为字节单元使用,同时这16个单元的每一位也可以单独使用,即位寻址。
30H-7FH为用户RAM区,用于存放各种数据、中间结果,起到数据缓冲的作用。
在实际使用中,常需要把堆栈设在用户RAM中。
8、 AT89S51单片机的片内都包含了哪些功能部件？各个功能部件主要的功能就是什么？答: 1个微处理器(CPU);128个数据存储器(RAM)单元;4KB Flash程序存储器;4个8位可编程并行I/O口;1个全双工串行口;2个16位定时器/计数器;1个瞧门狗定时器;1个中断系统,5个中断源,2个优先级;26个特殊功能寄存器(SFR);1个瞧门狗定时器。
9.程序存储器的空间中,有5个特殊单元,分别对应AT89S51单片机5个中断源的入口地址,写出这些单元的地址及对应的中断源。
10、 AT89S51单片机有几个存储器空间？画出它的存储器结构图。
AT89S51单片机的有3个存储器空间,即片内片外统一编制的程序存储器,片内数据存储器与片外数据存储器。
11、什么就是空闲方式？怎样进入与退出空闲方式？答:空闲方式:CPU处于休眠的状态,而片内所有其她外围设备保持工作状态,即振荡器保持工作,时钟脉冲继续输出到中断、串行口、定时器等功能部件,使它们继续工作,但时钟脉冲不再送到CPU,因而CPU停止工作。
进入:每当CPU执行一条将IDL位置1 的指令,就使它进入空闲方式,CPU即停止工作,进入空闲方式。
退出:两种:一就是被允许的中断源请求中断时,由内部的硬件电路清0 IDL 位,终止空闲方式;另一种方式就是硬件复位。
RST引脚上的复位信号直接将IDL 为清0,从而使单片机退出空闲方式。
12、什么就是掉电方式？怎样进入与退出掉电方式？答:掉电:振荡器停止工作,单片机内部所有的功能部件全部停止工作。
进入:CPU执行一条将PD位置1的指令,就使单片机进入掉电方式。
退出:唯一的方法就是硬件复位,复位后单片机内部特殊功能寄存器的内容被初始化,PCON=0,从而退出掉电方式。
13、AT89S51单片机的控制信号引脚有哪些？说出其功能。
答:RST(9脚):复位信号输入端,高电平有效。
当振荡器工作时,RST引脚出现两个机器周期以上高电平将使单片机复位。
ALE (30脚):地址锁存控制信号。
当访问外部程序存储器或数据存储器时,ALE输出脉冲用于锁存低8位地址。
PSEN(29脚):程序储存允许输出端,就是外部程序存储器的读选通信号,低电平有效。
当AT89S51 从外部程序存储器取指令时,每个机器周期两次PSEN有效,即输出两个脉冲。
当访问外部数据存储器,不会出现两次有效的PSEN信号。
EA(31脚): EA为该引脚的第一功能,为访问程序存储器控制信号。
当EA信号为低电平时,对ROM的读操作限定在外部程序存储器;而当EA信号为高电平时,则对ROM的读操作就是从内部程序存储器开始,并可延续至外部程序存储器。
四、设计一个电路,使单片机的P0口能驱动8只发光二极管。
思考题与习题3思考题与习题3一、填空1、假定外部数据存储器3000H单元的内容为50H,执行下列指令后,累加器A中的内容为 50H 。
MOV DPTR,#3000HMOVX A,@DPTR2、假定累加器A中的内容为30H,DPTR中的内容为2000H,执行指令:MOVC A,@A+DPTR后,把程序存储器 2030H 单元的内容送入累加器A中。
3、已知(30H)=21H,(31H)=04H,说明下列程序的功能,执行后(30H)= 04H ,(31H)= 21H 。
PUSH 30HPUSH 31HPOP 30HPOP 31H4、已知程序执行前,在AT89S51单片机片内RAM中,(A)=33H,(R0)=28H,(28H)=0BCH,写出执行如下程序后,(A) =63H 。
ANL A,#60HORL 28H,AXRL A,@R0CPL A5、对程序存储器的读操作使用的指令 MOVC指令。
6、对外部数据存储器的读操作使用的指令 MOVX指令。
7、执行如下三条指令后,20H单元的内容就是 0FHM O V R 0,＃20HM O V 40H,＃0 F HM O V ﹫R 0,40H二、判断判断以下指令的正误。
(1) MOV R1,R2 ×(2)MOV 20H,@R3 ×(3)DEC DPTR ×(4)INC DPTR √(5)MOVX A,@R1 √(6)MOVC A,@DPTR ×(7)PUSH DPTR ×(8)CLR R1 ×(9)MOV 20H,30H √(10)MOV F0,C √(11) CPL R7 ×(12)RC A ×三、简答1、MCS-51共有哪几种寻址方式？试举例说明。
(1)寄存器寻址方式 MOV A,R2(2)直接寻址方式 MOV A,30H(3)寄存器间接寻址方式MOV A,@R0(4)立即寻址MOV A,#20H(5)变址寻址 MOVC A,@A+ DPTR(6)相对寻址 SJMP rel(7)位寻址 MOV C, 0D5H;2、MCS-51指令按功能可以分为哪几类？每类指令的作用就是什么？①数据传送类指令(28条);数据传送就是指将源地址单元中的数据传送到目的地址单元中,且源地址单元中的数据保持不变,或者源地址单元中的数据与目的地址单元中的数据互换。
②算术运算类指令(24条);这类指令中,大多数都要用累加器A来存放源操作数,另一个操作数就是工作寄存器R n、片内RAM单元或立即数。
执行指令时,CPU 总就是将源操作数与累加器A中的操作数进行相应操作,然后将结果保留在累加器A中,同时会影响程序状态字PSW中的溢出标志OV、进位标志CY、辅助进位标志AC与奇偶标志位P。
