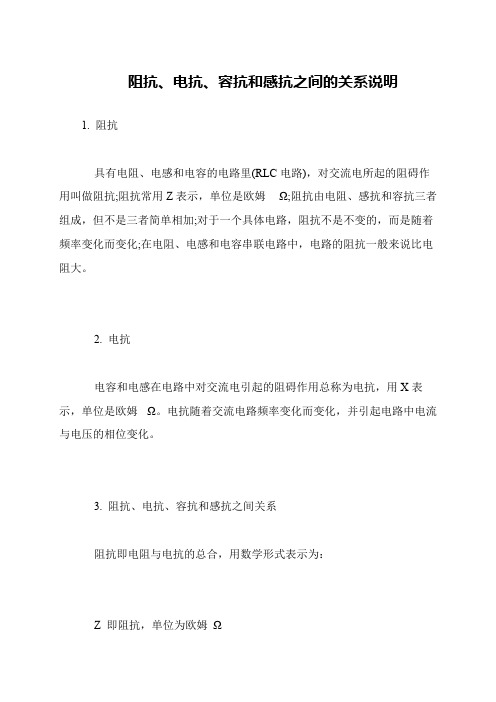

阻抗、电抗、容抗和感抗之间的关系说明
1. 阻抗
具有电阻、电感和电容的电路里(RLC电路)，对交流电所起的阻碍作用叫做阻抗;阻抗常用Z表示，单位是欧姆Ω;阻抗由电阻、感抗和容抗三者组成，但不是三者简单相加;对于一个具体电路，阻抗不是不变的，而是随着频率变化而变化;在电阻、电感和电容串联电路中，电路的阻抗一般来说比电阻大。
2. 电抗
电容和电感在电路中对交流电引起的阻碍作用总称为电抗，用X表示，单位是欧姆Ω。
电抗随着交流电路频率变化而变化，并引起电路中电流与电压的相位变化。
3. 阻抗、电抗、容抗和感抗之间关系
阻抗即电阻与电抗的总合，用数学形式表示为：
Z 即阻抗，单位为欧姆Ω。

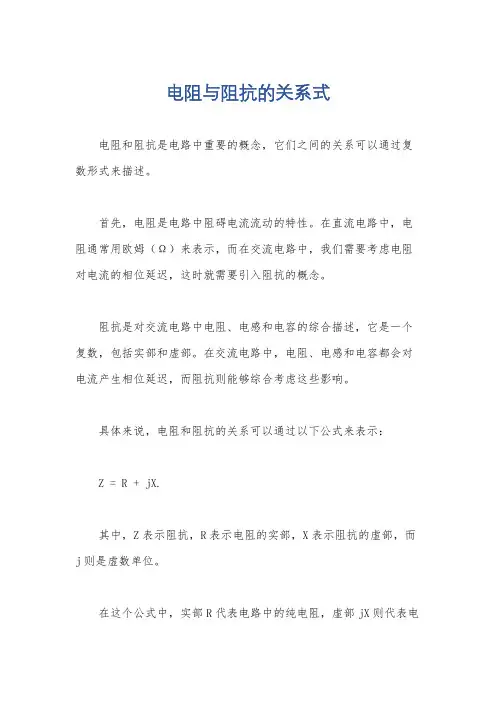

电阻与阻抗的关系式
电阻和阻抗是电路中重要的概念，它们之间的关系可以通过复数形式来描述。
首先，电阻是电路中阻碍电流流动的特性。
在直流电路中，电阻通常用欧姆（Ω）来表示，而在交流电路中，我们需要考虑电阻对电流的相位延迟，这时就需要引入阻抗的概念。
阻抗是对交流电路中电阻、电感和电容的综合描述，它是一个复数，包括实部和虚部。
在交流电路中，电阻、电感和电容都会对电流产生相位延迟，而阻抗则能够综合考虑这些影响。
具体来说，电阻和阻抗的关系可以通过以下公式来表示：
Z = R + jX.
其中，Z表示阻抗，R表示电阻的实部，X表示阻抗的虚部，而j则是虚数单位。
在这个公式中，实部R代表电路中的纯电阻，虚部jX则代表电
路中的电抗（包括电感和电容的影响）。
这个公式清晰地展示了电
阻和阻抗之间的关系，即阻抗是对电路中电阻、电感和电容综合影
响的描述。
总之，电阻和阻抗之间的关系可以通过复数形式的公式来描述，这个公式能够全面地考虑电路中各种元件对电流的影响，对于分析
交流电路具有重要意义。

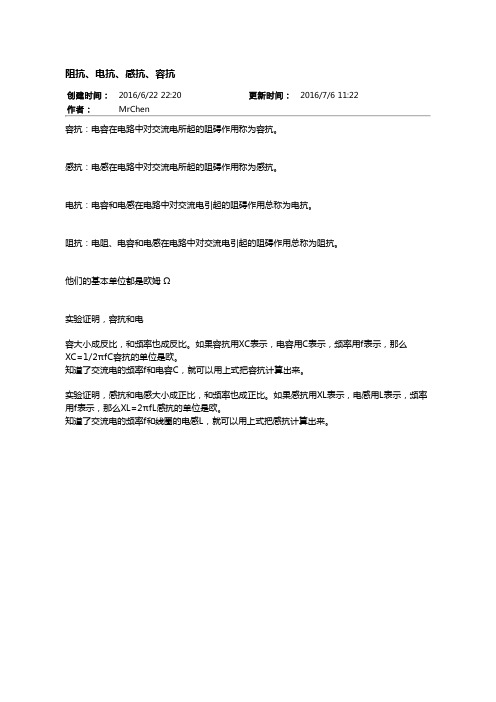

阻抗、电抗、感抗、容抗
创建时间：2016/6/22 22:20更新时间：2016/7/6 11:22
作者：MrChen
容抗：电容在电路中对交流电所起的阻碍作用称为容抗。
感抗：电感在电路中对交流电所起的阻碍作用称为感抗。
电抗：电容和电感在电路中对交流电引起的阻碍作用总称为电抗。
阻抗：电阻、电容和电感在电路中对交流电引起的阻碍作用总称为阻抗。
他们的基本单位都是欧姆 Ω
实验证明，容抗和电
容大小成反比，和频率也成反比。
如果容抗用XC表示，电容用C表示，频率用f表示，那么
XC=1/2πfC容抗的单位是欧。
知道了交流电的频率f和电容C，就可以用上式把容抗计算出来。
实验证明，感抗和电感大小成正比，和频率也成正比。
如果感抗用XL表示，电感用L表示，频率用f表示，那么XL=2πfL感抗的单位是欧。
知道了交流电的频率f和线圈的电感L，就可以用上式把感抗计算出来。

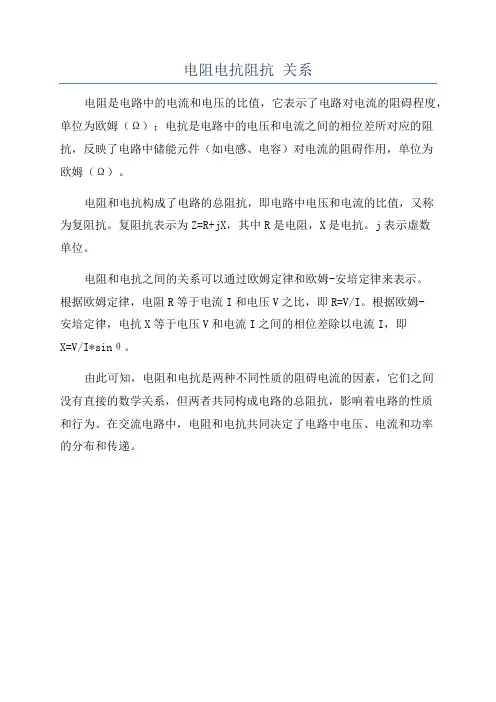

电阻电抗阻抗关系
电阻是电路中的电流和电压的比值，它表示了电路对电流的阻碍程度，单位为欧姆（Ω）；电抗是电路中的电压和电流之间的相位差所对应的阻抗，反映了电路中储能元件（如电感、电容）对电流的阻碍作用，单位为
欧姆（Ω）。
电阻和电抗构成了电路的总阻抗，即电路中电压和电流的比值，又称
为复阻抗。
复阻抗表示为Z=R+jX，其中R是电阻，X是电抗。
j表示虚数
单位。
电阻和电抗之间的关系可以通过欧姆定律和欧姆-安培定律来表示。
根据欧姆定律，电阻R等于电流I和电压V之比，即R=V/I。
根据欧姆-
安培定律，电抗X等于电压V和电流I之间的相位差除以电流I，即
X=V/I*sinθ。
由此可知，电阻和电抗是两种不同性质的阻碍电流的因素，它们之间
没有直接的数学关系，但两者共同构成电路的总阻抗，影响着电路的性质
和行为。
在交流电路中，电阻和电抗共同决定了电路中电压、电流和功率
的分布和传递。
阻抗在电路中的作用
阻抗是一个用来描述电路对交流电的阻碍程度的物理量。
它包括电阻和电抗两个部分，分别用来表示对电流的阻碍和对电压的阻碍。
在电路中，阻抗起到了至关重要的作用。
首先，阻抗决定了电路对交流电流的阻碍程度。
当电路中的元件具有较大的阻抗时，电路对电流的流动有一定的抵抗力，从而会限制电流的通过。
这样可以确保电路中的元件在正常工作范围内运行，避免因电流过大而损坏元件。
阻抗决定了电路对交流电压的响应特性。
不同阻抗值的电路对电压的响应不同，这是由于电阻和电抗分别决定了电流和电压之间的相位差。
常见的电路元件，如电感和电容，具有阻抗的频率依赖性，导致电流和电压之间的相位差也会随频率变化。
这种响应特性可以用于设计滤波器和频率选择电路，以满足特定的应用需求。
阻抗还可以用来描述电路中的功率传输和能量转化。
通过计算电路中的阻抗匹配，能够使得电能的传输更加高效。
阻抗匹配可以实现最大功率的传输，同时减少能量的反射和损耗。
因此，在设计电路和电子设备时，需要考虑阻抗的匹配问题，以确保电能的传输效率和系统性能的优化。
阻抗在电路中具有重要的作用。
它不仅限制电流的流动和控制电压的响应，还影响着电路中的功率传输和能量转化。
因此，在电路设计和分析中，对阻抗的理解和考虑是不可或缺的。

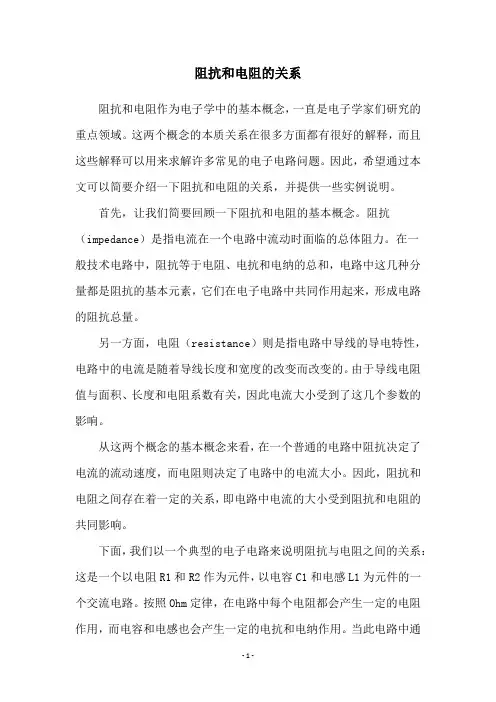

阻抗和电阻的关系阻抗和电阻作为电子学中的基本概念，一直是电子学家们研究的重点领域。
这两个概念的本质关系在很多方面都有很好的解释，而且这些解释可以用来求解许多常见的电子电路问题。
因此，希望通过本文可以简要介绍一下阻抗和电阻的关系，并提供一些实例说明。
首先，让我们简要回顾一下阻抗和电阻的基本概念。
阻抗（impedance）是指电流在一个电路中流动时面临的总体阻力。
在一般技术电路中，阻抗等于电阻、电抗和电纳的总和，电路中这几种分量都是阻抗的基本元素，它们在电子电路中共同作用起来，形成电路的阻抗总量。
另一方面，电阻（resistance）则是指电路中导线的导电特性，电路中的电流是随着导线长度和宽度的改变而改变的。
由于导线电阻值与面积、长度和电阻系数有关，因此电流大小受到了这几个参数的影响。
从这两个概念的基本概念来看，在一个普通的电路中阻抗决定了电流的流动速度，而电阻则决定了电路中的电流大小。
因此，阻抗和电阻之间存在着一定的关系，即电路中电流的大小受到阻抗和电阻的共同影响。
下面，我们以一个典型的电子电路来说明阻抗与电阻之间的关系：这是一个以电阻R1和R2作为元件，以电容C1和电感L1为元件的一个交流电路。
按照Ohm定律，在电路中每个电阻都会产生一定的电阻作用，而电容和电感也会产生一定的电抗和电纳作用。
当此电路中通过一定频率的交流电路时，由于上述这几种元件各自的作用，电路中产生了一定的阻抗。
根据马克斯普朗克定律，可以得到此电路的阻抗与频率的关系，即电路的阻抗值大小受到频率的影响。
而电路中的电阻R1和R2以及电容C1和电感L1的作用也决定了电路的阻抗值。
因此，可以得出，在相同频率的情况下，电路中的阻抗值是由电阻R1和R2以及电容C1和电感L1的组合决定的。
此外，电阻和阻抗之间还有另一种相关性，即阻抗也可以引起电阻的变化。
这是因为当电路中的阻抗发生变化时，电路中的电压也会发生变化，而电压的变化又会导致电路的电阻值发生变化。

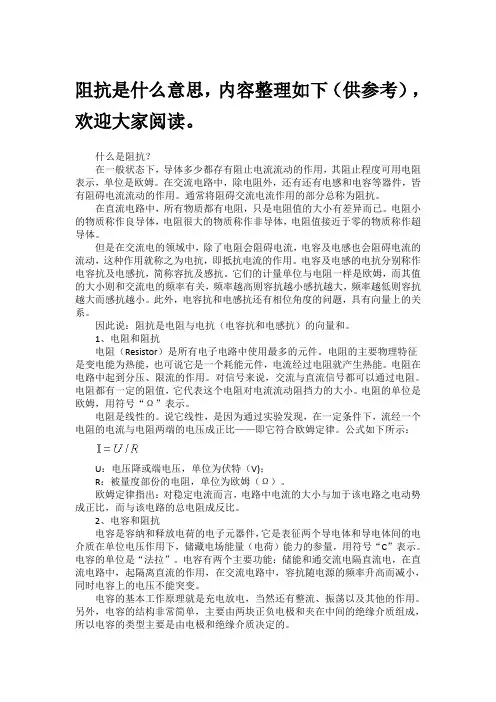

阻抗是什么意思，内容整理如下（供参考），欢迎大家阅读。
什么是阻抗？在一般状态下，导体多少都存有阻止电流流动的作用，其阻止程度可用电阻表示，单位是欧姆。
在交流电路中，除电阻外，还有还有电感和电容等器件，皆有阻碍电流流动的作用。
通常将阻碍交流电流作用的部分总称为阻抗。
在直流电路中，所有物质都有电阻，只是电阻值的大小有差异而已。
电阻小的物质称作良导体，电阻很大的物质称作非导体，电阻值接近于零的物质称作超导体。
但是在交流电的领域中，除了电阻会阻碍电流，电容及电感也会阻碍电流的流动，这种作用就称之为电抗，即抵抗电流的作用。
电容及电感的电抗分别称作电容抗及电感抗，简称容抗及感抗。
它们的计量单位与电阻一样是欧姆，而其值的大小则和交流电的频率有关，频率越高则容抗越小感抗越大，频率越低则容抗越大而感抗越小。
此外，电容抗和电感抗还有相位角度的问题，具有向量上的关系。
因此说：阻抗是电阻与电抗（电容抗和电感抗）的向量和。
1、电阻和阻抗电阻（Resistor）是所有电子电路中使用最多的元件。
电阻的主要物理特征是变电能为热能，也可说它是一个耗能元件，电流经过电阻就产生热能。
电阻在电路中起到分压、限流的作用。
对信号来说，交流与直流信号都可以通过电阻。
电阻都有一定的阻值，它代表这个电阻对电流流动阻挡力的大小。
电阻的单位是欧姆，用符号“Ω”表示。
电阻是线性的。
说它线性，是因为通过实验发现，在一定条件下，流经一个电阻的电流与电阻两端的电压成正比——即它符合欧姆定律。
公式如下所示：U：电压降或端电压，单位为伏特（V)；R：被量度部份的电阻，单位为欧姆（Ω）。
欧姆定律指出：对稳定电流而言，电路中电流的大小与加于该电路之电动势成正比，而与该电路的总电阻成反比。
2、电容和阻抗电容是容纳和释放电荷的电子元器件，它是表征两个导电体和导电体间的电介质在单位电压作用下，储藏电场能量（电荷）能力的参量，用符号“C”表示。
电容的单位是“法拉”。
电容有两个主要功能：储能和通交流电隔直流电，在直流电路中，起隔离直流的作用，在交流电路中，容抗随电源的频率升高而减小，同时电容上的电压不能突变。

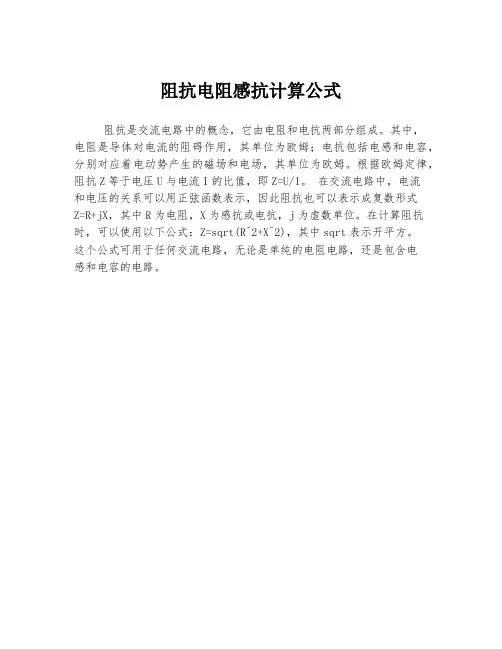

阻抗电阻感抗计算公式
阻抗是交流电路中的概念，它由电阻和电抗两部分组成。
其中，
电阻是导体对电流的阻碍作用，其单位为欧姆；电抗包括电感和电容，分别对应着电动势产生的磁场和电场，其单位为欧姆。
根据欧姆定律，阻抗Z等于电压U与电流I的比值，即Z=U/I。
在交流电路中，电流
和电压的关系可以用正弦函数表示，因此阻抗也可以表示成复数形式
Z=R+jX，其中R为电阻，X为感抗或电抗，j为虚数单位。
在计算阻抗时，可以使用以下公式：Z=sqrt(R^2+X^2)，其中sqrt表示开平方。
这个公式可用于任何交流电路，无论是单纯的电阻电路，还是包含电
感和电容的电路。

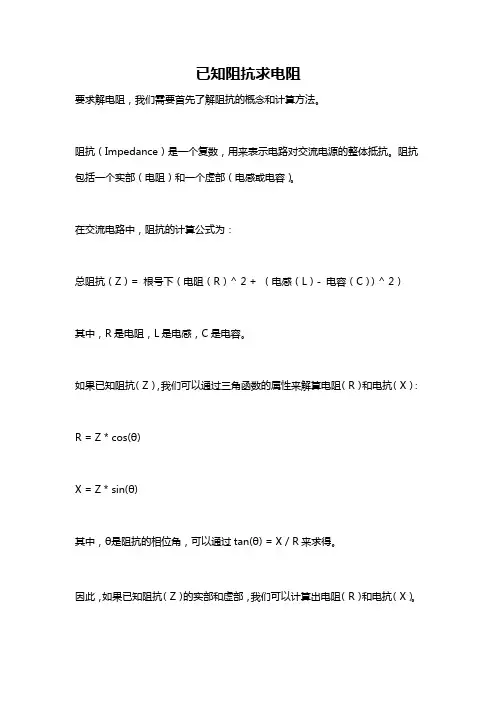

已知阻抗求电阻
要求解电阻，我们需要首先了解阻抗的概念和计算方法。
阻抗（Impedance）是一个复数，用来表示电路对交流电源的整体抵抗。
阻抗包括一个实部（电阻）和一个虚部（电感或电容）。
在交流电路中，阻抗的计算公式为：
总阻抗（Z）= 根号下（电阻（R）^ 2 + （电感（L）- 电容（C））^ 2）
其中，R是电阻，L是电感，C是电容。
如果已知阻抗（Z），我们可以通过三角函数的属性来解算电阻（R）和电抗（X）：
R = Z * cos(θ)
X = Z * sin(θ)
其中，θ是阻抗的相位角，可以通过tan(θ) = X / R来求得。
因此，如果已知阻抗（Z）的实部和虚部，我们可以计算出电阻（R）和电抗（X）。
电阻、电抗和阻抗
电阻、电抗和阻抗的定义
电阻——欧姆定律定义的参数：电压与电流之比，单位欧姆。
电抗——交流电流通过电感或者电容压降时，电压与电流之比，虚数表示，单位欧姆。
阻抗——电阻与电抗的复合参数，用复数表示，实部为电阻，虚部为电抗，单位欧姆。
电阻
在直流电中，物体对电流阻碍的作用叫做电阻，世界上所有的物质都有电阻，只是电阻值的大小差异而已。
电阻很小的物质称作良导体，如金属等；电阻极大的物质称作绝缘体，如木头和塑料等。
还有一种介于两者之间的导体叫做半导体，而超导体则是一种电阻值几近于零的物质。
电抗
在交流电的领域中则除了电阻会阻碍电流以外，电容及电感也会阻碍电流的流动，这种作用就称之为电抗（用X表示），意即抵抗电流的作用。
电容及电感的电抗分别称作电容抗及电感抗，简称容抗及感抗。
它们的计量单位与电阻一样是欧姆，而其值的大小则和交流电的频率有关系，频率愈高则容抗愈小感抗愈大，频率愈低则容抗愈大而感抗愈小。
此外电容抗和电感抗还有相位角度的问题，具有向量上的关系式。
感抗(XL)
电流变化越大，即电路频率越大，感抗越大；当频率变为0，即成为直流电时，感抗也变为0。
感抗会引起电流与电压之间的相位差。
感抗可由下面公式计算而来：
XL = ωL = 2×π×f× L
XL 就是感抗，单位为欧姆Ω
ω 是角频率，单位为弧度/每秒rad/s
f 是频率，单位为赫兹Hz
L是电感，单位为亨利H
1、当交流电通过电感线圈的电路时，电路中产生自感电动势，阻碍电流的改变，形成了感抗，自感系数越大则自感电动势也越大，感抗也就越大。
如果交流电频率大则电流的变化率也大，那么自感电动势也必然大，所以感抗也随交流电的频率增大而增大。
交流电中的感抗和交流电的频率、电感线圈的自感系数成正比。
在实际应用中，电感是起着“阻交、通直”的作用，因而在交流电路中常应用感抗的特性来旁通低频及直流电，阻止高频交流电。
2、在纯电感电路中，电感线圈两端的交流电压(u)和自感电动势(εL)之间的关系是u=-εL，而εL =-Ldi/dt，所以u=Ldi/dt。
正弦交流电作周期性变化，线圈内自感电动势也在不断变化，当正弦交流电的电流为零时，电流变化率最大，所以电压最大。
当电流为最大值时，电流变化率最小，所以电压为零。
由此得出电感两端的电压位相超前电流位相π/2。
在纯电感电路中，电流和电压的频率是相同的，电感元件的阻抗就是感抗(XL=ωL=2πfL)，它和ω、L都成正比，当ω=0时则XL =0，所以电感起“通直流、阻交流”或者“通低频，阻高频”的作用。
3、在纯电感电路中，感抗不消耗电能，因为在任何一个电流由零增加到最大值的1／4周期的过程中，电路中的电流在线圈附近将产生磁场，电能转换为磁场能储藏在磁场里，但在下一个1／4周期内，电流由大变小，则磁场随着逐渐减
弱，储藏的磁场能又重新转化为电能返回给电源，因而感抗不消耗电能(电阻发热忽略不计)。
容抗(Xc)
反映了交流电可以通过电容这一特性，交流电频率越高，容抗越小，即电容的阻碍作用越小。
容抗同样会引起电流与电容两端电压的相位差，容抗可由下面公式计算而来：
Xc = 1/（ω×C）= 1/（2×π×f×C）
Xc 是容抗，单位为欧姆Ω
ω 是角频率，单位为弧度/每秒rad/s
f 是频率，单位为赫兹Hz
C 是电容，单位为法拉F
1、在纯电容电路中，接通电源时，电源的电压使导线中自由电荷向某一方向作定向运动，由于电容器两极板上在此过程中电荷积累而产生电势差，因而反抗电荷的继续运动，这样就形成容抗。
?
2、对于带同样电量的电容器来说，电容越大，两板的电势差越小，所以容抗和电容成反比。
交流电频率越高，充、放电进行得越快，容抗就越小，所以容抗和频率也成反比，即Xc=1/ωC。
?
3、在理想条件下，当ω=0，因为Xc=1/ωC，则Xc趋向无穷大，这说明直流电将无法通过电容，所以电容器的作用是“通交，隔直”。
在交流电路中，常应用容抗的频率特性来“通高频交流，阻低频交流”。
?
4、在纯电容的电路中，电容器极板上的电量和电压的关系式是q=CU。
同时在△t时间内电容器极板上电荷变化为△q所以电路中电流为I=△q/△t，在电容电路中电容的基本规律是I=C·△u/△t。
由于正弦交流电在一周期内的电压作周期变化，所以电压的变化率（△q/△t）是在改变的。
由此得出，当电压为零时，其电压变化率（△q/△t）为最大，电路中电流也最大；反之，当电压为最大值时，其电压变化率（△q/△t）为零，电流也为零。
所以电路中电流的相位超前于电容两端电压的π/2。
?
5、在纯电容电路中的电容不消耗电能。
因为在充电过程中，电容器极板间建立了电场将电源的电能转换成电场能，在放电过程中，电场逐渐消失，储藏的电场能又转换为电能返回给电源。
所以纯电容电路的有功功率为零，对外不作功，而无功功率的最大值QL=(I^2)Xc。
?
阻抗
在具有电阻、电感和电容的电路里，对交流电所起的阻碍作用叫做阻抗，常用Z 表示。
阻抗由电阻、感抗和容抗三者组成，但不是三者简单相加。
总的阻抗：Z=R+jX，X 为电抗，j 是虚数单位。
当X > 0 时，称为感性电抗
当X = 0 时，电抗为0
当X < 0 时，称为容性电抗
因此才会说：阻抗是电阻与电抗在向量上的和。
对于一个具体电路，阻抗不是不变的，而是随着频率变化而变化。
在电阻、电感和电容串联电路中，电路的阻抗一般来说比电阻大，也就是阻抗减小到最小值。
在电感和电容并联电路中，谐振的时候阻抗增加到最大值，这和串联电路相反。
?。
