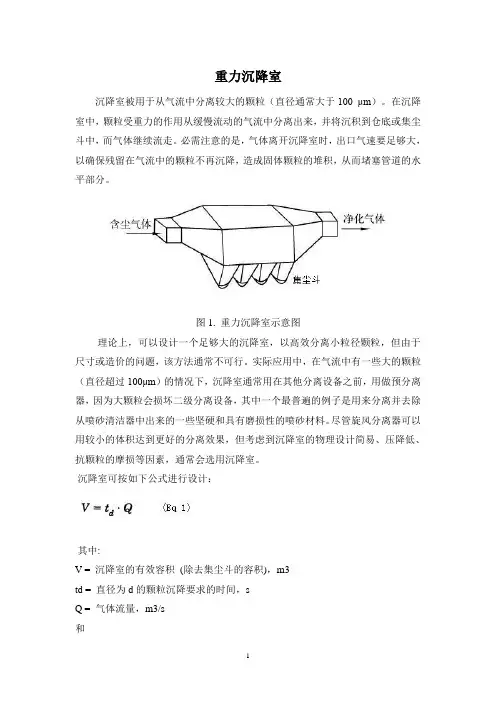

重力沉降室沉降室被用于从气流中分离较大的颗粒（直径通常大于100 μm）。

在沉降室中，颗粒受重力的作用从缓慢流动的气流中分离出来，并将沉积到仓底或集尘斗中，而气体继续流走。

必需注意的是，气体离开沉降室时，出口气速要足够大，以确保残留在气流中的颗粒不再沉降，造成固体颗粒的堆积，从而堵塞管道的水平部分。

图1. 重力沉降室示意图理论上，可以设计一个足够大的沉降室，以高效分离小粒径颗粒，但由于尺寸或造价的问题，该方法通常不可行。

实际应用中，在气流中有一些大的颗粒（直径超过100μm）的情况下，沉降室通常用在其他分离设备之前，用做预分离器，因为大颗粒会损坏二级分离设备，其中一个最普遍的例子是用来分离并去除从喷砂清洁器中出来的一些坚硬和具有磨损性的喷砂材料。

尽管旋风分离器可以用较小的体积达到更好的分离效果，但考虑到沉降室的物理设计简易、压降低、抗颗粒的摩损等因素，通常会选用沉降室。

沉降室可按如下公式进行设计：其中:V = 沉降室的有效容积(除去集尘斗的容积)，m3td = 直径为d的颗粒沉降要求的时间，sQ = 气体流量，m3/s和其中td = 直径为d的颗粒沉降要求的时间，sh = 除集尘斗外，沉降室的有效高度，mUT = 所收集颗粒的终端沉降速度，m/s表1给出了在沉降室设计中一些终端沉降速度UT的值。

表1 空气中球形颗粒的终端沉降速度终端沉降速度颗粒直径, μm[m/s]0.1 8.7 × 10-70.2 2.3 × 10-60.4 6.8 × 10-61.0 3.5 × 10-52.0 1.19 × 10-44.05.0 × 10-410.0 3.00 × 10-320.0 1.2 × 10-240.0 4.8 × 10-2100.0 2.46 × 10-1400.0 1.571000.0 3.82注：颗粒密度= 1000 kg/m3, 空气温度为20℃，压力为1bar。

《化工原理》3-4章期末考试复习题

《化工原理》3-4章期末考试复习题

《化工原理》3-4章期末考试复习题《化工原理》3-4章期末考试复习题一、填空题2-1 一球形石英颗粒，分别在空气和水中按斯托克斯定律沉降，若系统温度升高，则其在水中的沉降速度将，在空气中的沉降速度将。

答案：下降，增大分析：由斯托克斯定律μρρ18)(2gd u s t -=对空气系统，s ρ 》ρ，故 uu u u t t '≈'对水系统，水的密度随温度的变化可忽略，故同样有uu u u t t '≈'可见无论是气体还是液体，温度的改变主要是通过粘度变化来影响沉降速度。

气体粘度随温度升高而增加，故沉降速度下降；液体粘度随温度升高而减小，故沉降速度增大。

但要注意此结论是通过斯托克斯定律得出，其他情况还需要具体分析。

2-2若降尘室的高度增加，则沉降时间，气流速度，生产能力。

答案：增加；下降；不变分析：因沉降距离增加，故沉降时间将增加。

降尘室高度的增加使气体在降尘室内的流道截面增大，故气流速度下降。

生产能力的计算公式为： t Au Vs =可见，降尘室的生产能力只决定于沉降面积和沉降速度而与降尘室的高度无关。

2-3 选择旋风分离器型式及决定其主要尺寸的根据是；；。

答案：气体处理量，分离效率，允许压降2-4 通常，非均相物系的离心沉降是在旋风分离器中进行，悬浮物系一般可在旋液分离器或沉降离心机中进行。

答案：气固；液固2-5 沉降操作是指在某种中利用分散相和连续相之间的差异，使之发生相对运动而实现分离的操作过程。

沉降过程有沉降和沉降两种方式。

答案：力场；密度；重力；离心2-6 阶段中颗粒相对于流体的运动速度称为沉降速度，由于这个速度是阶段终了时颗粒相对于流体的速度，故又称为“终端速度”。

答案：等速；加速2-7影响沉降速度的主要因素有① ；② ；③ ；答案：颗粒的体积浓度；器壁效应；颗粒形状2-8 降尘室通常只适合用于分离粒度大于的粗颗粒，一般作为预除尘使用。

答案：50μm 2-9 旋风分离器的总效率是指，粒级效率是指。

沉降与过滤：重力沉降

沉降与过滤：重力沉降
18
)
2Ret 103,
ut 0.27
dsg(s
)
Ret 0.6
103 Ret 2 105,
ut 1.74
dsg(s )
艾伦公式
牛顿公式
讨论：
整个区域内，ds及（ρs- ρ ）越大，沉降速度ut越大； 在层流区，流体的粘度越大，表面摩擦阻力越大，沉降速 度越小，二者成反比； 流速与密度的关系： ρs>ρ：ut为正值，表示颗粒下沉， ut表示沉淀速度； ρs<ρ：ut为负值，表示颗粒上浮， ut的绝对值表示沉淀速 度； ρs=ρ： ut为零，表示颗粒不上浮，不下沉，说明此颗粒不 能用重力沉降分离法去除。
即：流体中的颗粒浓度很低，颗粒之间距离足够 大，并且容器壁面的影响可以忽略。
球形颗粒的受力情况分析
G
6
d
3
ss
g
Fb
6
d s 3 g
Fd
A
ut 2
2
Fb Fd
G
静止流体中颗粒受力示意图
备注：A: 颗粒沿沉降方向的最大投影面积，m2；
ut：颗粒相对于流体的沉降速度，m/s； ζ：沉降阻力系数。
受力说明：
由斯托克斯公式可以看出，沉降速度与颗粒直径ds的平 方成正比，故加大颗粒的粒径有助于提高沉淀效率；
粘度与沉降速度成反比，而温度又与粘度成反比，故提
高流体温度有助于颗粒沉淀效果；
在计算沉降速度时，可使用试差法， 即先假设颗粒沉降所属某个区域，选择相 对应的计算公式进行计算，然后再将结果 进行Ret校核。
G Fb Fd ma
当颗粒沉降瞬间，u为零，阻力为零，加速度a为最大值时，
随着u增大，阻力也增大，直到速度增大到一定值后，三种力

第三章 颗粒与流体之间的相对流动2006-2

第三章 颗粒与流体之间的相对流动2006-2

注意：其中斯托克斯区的计算式是准确的，其它两个区域 的计算式是近似的。
二、重力沉降
重力沉降(gravity settling)：由地球引力作用而
发生的颗粒沉降过程，称为重力沉降。
1 沉降速度
1.1 球形颗粒的自由沉降
自由沉降（free settling）： 单个颗粒在流体中沉降，或
者颗粒群在流体中分散得较好而颗粒之间互不接触互不碰撞的 条件下沉降。
4
2 .5 5
1 . 11 m / s
假设流型属于过渡区，粉尘的临界直径为
1 1
d
pc
u tc
225 2 2 4g ( p )
5
3 u tc
225 2 2 4g p
1
3
225 2 . 53 10 0 . 779 3 1 . 11 2 3 2 4 ( 9 . 81 ) ( 2 . 0 10 ) 1 . 58 10
加酶：清饮料中添加果胶酶，使 ↓→ut↑，易于分离。 增稠：浓饮料中添加增稠剂，使 ↑→ut↓，不易分层。 加热：
3) 两相密度差( p-)：
在实际沉降中： 4) 颗粒形状 非球形颗粒的形状可用球形度s 来描述。
s—— 球形度；
S —— 颗粒的表面积，m2； Sp—— 与颗粒体积相等的圆球的表面积，m2。
当含尘气体的体积流量为Vs时， 则有
u= Vs / Hb
ut≥Vs / lb
或
Vs≤ blut
故与临界粒径dpc相对应的临界沉降速度为
utc=Vs / bl
临界沉降速度utc是流量和面积的函数。
当尘粒的沉降速度小，处于斯托克斯区时，临界粒径为

第二章非均相物系分离习题解答

第二章非均相物系分离习题解答

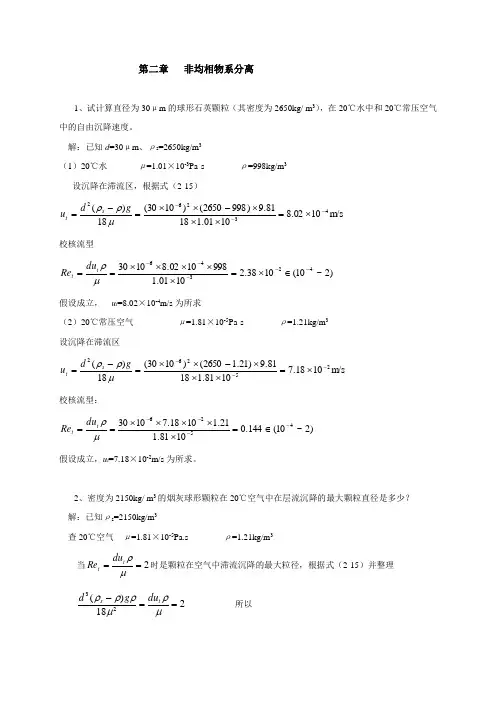

第二章 非均相物系分离1、试计算直径为30μm 的球形石英颗粒（其密度为2650kg/ m 3），在20℃水中和20℃常压空气中的自由沉降速度。

解：已知d =30μm 、ρs =2650kg/m 3（1）20℃水 μ=1.01×10-3Pa·s ρ=998kg/m 3设沉降在滞流区，根据式（2-15）m/s 1002.81001.11881.9)9982650()1030(18)(43262---⨯=⨯⨯⨯-⨯⨯=-=μρρg d u s t 校核流型)2~10(1038.21001.19981002.8103042346-----∈⨯=⨯⨯⨯⨯⨯==μρt t du Re 假设成立， u t =8.02×10-4m/s 为所求（2）20℃常压空气 μ=1.81×10-5Pa·s ρ=1.21kg/m 3设沉降在滞流区m/s 1018.71081.11881.9)21.12650()1030(18)(25262---⨯=⨯⨯⨯-⨯⨯=-=μρρg d u s t 校核流型：)2~10(144.01081.121.11018.710304526----∈=⨯⨯⨯⨯⨯==μρt t du Re 假设成立，u t =7.18×10-2m/s 为所求。

2、密度为2150kg/ m 3的烟灰球形颗粒在20℃空气中在层流沉降的最大颗粒直径是多少？ 解：已知ρs =2150kg/m 3查20℃空气 μ=1.81×10-5Pa.s ρ=1.21kg/m 3 当2==μρt t du Re 时是颗粒在空气中滞流沉降的最大粒径，根据式（2-15）并整理218)(23==-μρμρρρt s du g d 所以μm 3.77m 1073.721.181.9)21.12150()1081.1(36)(36532532=⨯=⨯⨯-⨯⨯=-=--ρρρμg d s 3、直径为10μm 的石英颗粒随20℃的水作旋转运动，在旋转半径R ＝0.05m 处的切向速度为12m/s ，，求该处的离心沉降速度和离心分离因数。

化工原理第4章

化工原理第4章

Re t ut d
5.3沉降分离设备
5.3.1重力沉降设备
5.3.2离心沉降设备
5.3.1重力沉降设备
降尘室
降尘室的生产能力
降尘室的生产能力是指降
尘室所处理的含尘气体的体
气体 进口 气体 出口
积流量，用qv表示，m3/s。 降尘室内的颗粒运动
气体
集灰斗 降尘室
L B
u
H
以速度u
随气体流动
FD 3d p u
当流速较高时，Stokes定律不成立。因此，对一 般流动条件下的球形颗粒及其其他形状的颗粒， FD的数值尚需通过实验解决。
（2）曳力（阻力）系数 对球形颗粒， 用因次分析并整理后可得：
FD = F (d p , u, , )

1 2 FD AP u 2
Re P d p u
回顾第1章流体沿固体壁面流过的阻力分为两类：表 皮阻力（即表面摩擦阻力）和形体阻力（边界层分离产 生旋涡），绕流时颗粒受到流体的总曳力:
FD与流体 、 、相对流速 u 有关，而且 受颗粒的形状与定向的影响，问题较为复杂。至 今，只有几何形状简单的少数情况才可以得到FD 的理论计算式。例如，粘性流体对球体的低速绕 流（也称爬流）时FD的理论式即斯托克律 （Stokes）定律为：
计算
例3-3 降尘室除常压炉气中的球形尘粒。降尘室 3 宽和长分别为2m和6m，处理量为1标准 /s，炉气温 -5 度427℃，相应ρ=0.5kg/m3，μ=3.4×10 Pa.s，固体 密度ρS= 400kg/m3，规定气速≤0.5m/s，试求： ①降尘室总高度H； ②理论上能完全分离下来的最小颗粒尺寸； ③粒径为40μm 的颗粒的回收百分率；
m/s

化工原理第三章沉降与过滤课后习题包括答案.doc

化工原理第三章沉降与过滤课后习题包括答案.doc

第三章沉降与过滤沉 降【 3-1 】 密度为 1030kg/m 3、直径为 400 m 的球形颗粒在 150℃的热空气中降落，求其沉降速度。

解 150℃时，空气密度0.835kg / m 3 ，黏度 2.41 10 5 Pa s颗粒密度p 1030kg / m3，直径 d p 4 10 4 m假设为过渡区，沉降速度为4 g 2 ( p)214 9 81 2 103013234u td p( . ) ( ) 4 101.79 m / s225225 2.41 10 50.835d p u t44101 79 0．835验算Re=.24 82 41 105..为过渡区3【 3-2 】密度为 2500kg/m 的玻璃球在 20℃的水中和空气中以相同的速度沉降。

解 在斯托克斯区，沉降速度计算式为u td 2ppg / 18由此式得（下标w 表示水， a 表示空气）18pw d pw2( pa )d pa2 u t =gwad pw ( d pa(pa )wpw)a查得 20℃时水与空气的密度及黏度分别为w998 2 3w 1 . 004 10 3 . kg / m , Pa s 1 205 3a1 81 10 5 Pa sa . kg / m , .已知玻璃球的密度为p2500 kg / m 3 ，代入上式得dpw( 2500 1 205 ) 1 . 004 10.d pa( 2500998 2 1 . 81 10. )359.61【 3-3 】降尘室的长度为10m ，宽为 5m ，其中用隔板分为 20 层，间距为 100mm ，气体中悬浮的最小颗粒直径为10 m ，气体密度为1.1kg / m 3 ，黏度为 21.8 10 6 Pa s ，颗粒密度为4000kg/m 3。

试求： (1) 最小颗粒的沉降速度；(2) 若需要最小颗粒沉降，气体的最大流速不能超过多少m/s (3) 此降尘室每小时能处理多少m 3 的气体解 已知 d pc10 10 6 m, p4000kg / m 3 ,1.1kg / m 3 ,21.8 10 6 Pa s(1) 沉降速度计算假设为层流区gd pc 2 (p) 9 . 81 ( 10 10 6 2 ( 4000 1 1u t)6 . ) 0.01m / s1818 21.8 10d pc u t10 10 6 0 01 1 1000505． 2 验算 Re21 8 10 6 为层流.(2) 气体的最大流速 umax 。

泥沙颗粒沉降速度计算方法比较分析

泥沙颗粒沉降速度计算方法比较分析

泥沙颗粒沉降速度计算方法比较分析李铭志;何炎平;诸葛玮;黄超【摘要】泥沙颗粒沉降速度是泥沙管道输送磨阻损失计算的关键因素.针对当前使用较多的颗粒沉降速度计算方法,包括孙玉波提出的对应不同流型的个别计算方法、Concha等人提出的以形状系数为自变量的直接计算方法、Cheng Nian-Sheng基于阻力系数和雷诺数之间关系回归得出的公式、Ahrens基于阿基米德浮力指数和雷诺数之间关系回归得出的公式、Wilson提出的在不同剪切雷诺区的分段计算方法、Weiming Wu基于大量不规则颗粒沉速回归所得的公式,分别进行了详细介绍.进行了计算验证,并与测量数据相比较.给出了关于泥沙颗粒沉降速度计算方法选用的建议.【期刊名称】《水运工程》【年(卷),期】2014(000)006【总页数】4页(P6-9)【关键词】泥沙;颗粒;沉降速度;颗粒沉降【作者】李铭志;何炎平;诸葛玮;黄超【作者单位】上海交通大学海洋工程国家重点试验室,上海200240;上海交通大学海洋工程国家重点试验室,上海200240;中港疏浚有限公司,上海200120;上海交通大学海洋工程国家重点试验室,上海200240【正文语种】中文【中图分类】U616+.21在泥沙管道输送磨阻损失计算过程中，泥沙的悬浮性和均质性起到了决定性的作用。

而悬浮性和均质性又与泥沙颗粒的沉降速度密切相关。

一般认为，当泥沙颗粒的脉动速度大于其沉降速度时，颗粒即可悬浮。

因此，很多学者提出的颗粒管道输送计算公式都以颗粒沉降速度为自变量之一，比如王绍周[1]、Durand[2]、Wasp[3]、Chien[4]等。

可见，对不同颗粒的沉降速度的准确计算，是泥沙管道输送磨阻损失计算的基础。

对颗粒在清水中沉降速度的研究从19世纪开始至今，有很多学者相继给出了确切的计算方法和计算公式。

也正因为如此，从无数不同结果中选择最适合值的工作变得非常困难。

本文就最常用和最新的计算公式，包括孙玉波公式[5]、Concha公式[6]、Cheng公式[7]、Ahrens公式[8]、Wilson公式[9]和Wu Weiming公式[10]进行详细介绍，并用各种试验测得数据进行了计算对比，以供使用者参考。

药剂学stokes定律

药剂学stokes定律

药剂学stokes定律

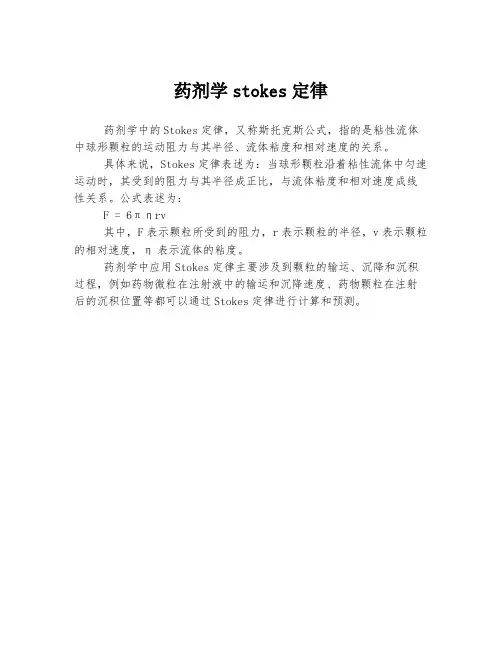

药剂学中的Stokes定律，又称斯托克斯公式，指的是粘性流体中球形颗粒的运动阻力与其半径、流体粘度和相对速度的关系。

具体来说，Stokes定律表述为：当球形颗粒沿着粘性流体中匀速运动时，其受到的阻力与其半径成正比，与流体粘度和相对速度成线性关系。

公式表述为：
F = 6πηrv
其中，F表示颗粒所受到的阻力，r表示颗粒的半径，v表示颗粒的相对速度，η表示流体的粘度。

药剂学中应用Stokes定律主要涉及到颗粒的输运、沉降和沉积过程，例如药物微粒在注射液中的输运和沉降速度、药物颗粒在注射后的沉积位置等都可以通过Stokes定律进行计算和预测。

5.颗粒的沉降和流态化.

5.颗粒的沉降和流态化.


2 ~ Re p 关系由实验测定
对球形颗粒 1 (1)层流区( Stokes 区) (2)过渡区( Allen区) (3)湍流区( Newton区) Re p 2

24 Re p 18.5 0.6 Re p
2 Re p 500
500 Re t 2 105

6
FD AP
u 2
2 .......... 阻力系数(无因次) AP
AP ........ 颗粒在垂直于其运动方 向的平面上的投影面积

4 u........ 颗粒相对于流体的沉降 速度, m / s
d2
m2
讨论在重力作用下颗粒 在静止流体中的沉降： du 当Fg Fb FD 0时, 颗粒呈加速降落 , 其加速度为 , d 根据牛顿第二定律有:
离心沉降利用沉降设备使流 体和颗粒旋转，在离心力作 用下，由于流体和颗粒间存 在密度差，所以颗粒沿径向 与流体产生相对运动，从而 使颗粒和流体分离。由于在 高速旋转的流体中，颗粒所 受的离心力比重力大得多， 且可依需要调节，所以其分 离效果好于重力沉降。
离心沉降与重力沉降有何不同？ 颗粒质量一定，重力沉降速度是恒定的，而离 心沉降速度却随旋转半径及旋转速度的不同而发生变 化；另一个区别在于：重力沉降的方向向下，而离心 同一颗粒所受离心力与 重力之比： 沉降方向为离心方向。
壁效应和端效应
当颗粒直径 与容器直径D相比不算太小时，容器壁面会对颗粒的 沉降产生影响，使其受到较大的曳力。一般dp/D >0.01时，就显出器 壁的影响，使沉降速度减小。
3 流体分子运动的影响
当颗粒直径小到可与流体分子的平均自由程相比拟时（如2~3μm 以下），颗粒作不定向和随机性运动，它们可穿过流体分子的间隙， 使沉降速度大于斯托克斯定律计算的数值。另一方面，细颗粒的沉 降将受流体分子碰撞的影响，当颗粒直径小于0.1μm时，布朗运动 的影响起主要作用，难以用重力沉降法除去流体中的颗粒。

第四章颗粒流体力学ppt课件

第四章颗粒流体力学ppt课件

的大小主要决定于惯性阻力，因而阻力系数与Rep的
变化无关，而趋于一定值。这时边界层本身也变为湍
流。
C= 0.44
大致上dp >1000μm
（4） Rep﹥2×105时，属高度湍流区。流速很大，颗 粒尾部产生的旋涡被卷走，在紧靠颗粒尾部表面残留有 一层微小的小湍流，总阻力随之减小，C=0.1，这一状 态在工业中一般很少遇到。
1）. Wadell球形度修正 Wadell用球形度作参数，整理得出Re与C的关系反映形
状对沉降速度影响的球形度用下式定义，即
s 与 粒 子 实 同 际 体 粒 积 子 的 表 球 面 表 积 面 积
在计算Re时，Dp采用等体积球当量径dv进行计算
同一性质的固体颗粒，非球形颗粒的沉降阻力比球形颗 粒的大的多，因此其沉降速度较球形颗粒的要小一些。
11
由于剩余惯性离心力作用，颗粒与流体有相对运动，就产生了反向 的流体阻力R。因而，颗粒在径向的运动方程式为
mdur dt
FC
R
式中： m 为颗粒的质量；
du r 为颗粒在半径方向上的加速度； dt
R为径向上的流体阻力。
将 R及 FC 值代入上式（3.26），得
druu2
dt r
p pC4 3D ur2 pp
C 2410.1 Rep
5R0pe.687
C 24 3 Rep 16
C
18 .5
Re
0.6 p
大致上100μm<dp <1000μm
编辑版pppt
9
(3) Rep﹥1000时，属湍流区。此时颗粒尾部产生的旋
涡迅速破裂，并形成新的涡流，以致达到完全湍动，
处于湍流状态。此时黏性阻力已变得不太重要，阻力

化工原理第三章 机械分离

化工原理第三章 机械分离
VS 2.564 H Bu 2 0.5
2.564m
2）理论上能完全分离的最小颗粒尺寸
Vs 2.564 u0 0.214m / s BL 2 6
用试差法由u0求dmin。
假设沉降在斯托克斯区
2018/9/20
d min
18u0 18 3.4 10 5 0.214 5.78 10 5 m 4000 0.5 9.807 s g
附录查得，20℃时水的密度为998.2kg/m3,μ=1.005×10-3Pa.s
2018/9/20
u0
95 10 3000 998.2 9.81
6 2
18 1.005 103
9.797 10 3 m / s
核算流型
6 3 95 10 9 . 797 10 998.2 Re0 0.9244＜1 3 1.005 10
Vs BLu0
——降尘室的生产能力
降尘室的生产能力只与降尘室的沉降面积BL和颗粒的沉 降速度u0有关，而与降尘室的高度H无关。
2018/9/20
3、降尘室的计算
设计型 已知气体处理量和除尘要求，求 降尘室的计算 降尘室的大小
操作型 用已知尺寸的降尘室处理一定量 含尘气体时，计算可以完全除掉 的最小颗粒的尺寸，或者计算要 求完全除去直径dp的尘粒时所能处 理的气体流量。
一、沉降速度
第三章 机械分离
第一节 重力沉降
1、球形颗粒的自由沉降 2、阻力系数 3、影响沉降速度的因素 4、沉降速度的计算 5、分级沉降
二、降尘室
1、降尘室的结构 2、降尘室的生产能力
2018/9/20
均相混合物 物系内部各处物料性质均一而且不 存在相界面的混合物。 混合物 例如：互溶溶液及混合气体

第二章 颗粒在流体中的运动

第二章 颗粒在流体中的运动

Re
d p ut
、 ——流体特性
dp、ut ——颗粒特性
2017-6-29
23
层流区
——球形 圆盘形
过渡区
湍流区
2017-6-29
24
①层流区 10－4< Re < 2 Stokes 区
24 Re
②过渡区 2< Re < 500 Allen 区
10
Re ③湍流区 500< Re < 2105 Newton 区
§1.2 筛 分
根据固体颗粒大小，用筛分器进行分离的单元操作。
如晶体砂糖、 大米、石英砂、工业原料的分级
筛分器（筛 子）
（1）标 准 筛 （2）泰勒标准筛 （3）工业 用 筛
（1）标 准 筛
网用金属丝制成正方形孔， 网面上一定长度包括的孔数有规定。
（2）泰勒标准筛
网上每英寸的孔数即为筛号，“目”数。
如工业废气的除尘，废水澄清处理，分离掉有机质、微 生物等，达到排放标准。
（4）分级或分离 利用同一物质粒子的粒径不同 或不同物质粒子的密度不同 使它们得到分离
总之：以满足工艺要求，提高产品质量，改善劳动条件， 保护环境，节约能源及提高经济效益。
§2.1 重力沉降
§2.1.1 重力沉降速度
（1）球形颗粒的自由沉降
滚筒筛
圆筒形筛,绕与水平面成5 度倾斜的轴回转，物料 送入圆筒内，筛过物从 筛筒四周排出。
§1.3 筛析与粒度分布
1.筛析操作原理
筛孔大小为序从上到下叠起，网眼最密的筛下置 一无孔的底盘。
样品加于顶端的筛上，均衡地摇动一定的时间， 将截留在每个筛面上的颗粒取出称重，每一号筛
上所截留的样品质量分率即可算出。

化工原理第三章沉降3-1

化工原理第三章沉降3-1

由此可知：
一定粒径的颗粒，沉降室的生产能力只与与底面积WL和 utc 有关，而与H无关。
故沉降室应做成扁平形，或在室内均匀设置多层隔板。
气速u不能太大，以免干扰颗粒沉降，或把沉下来的尘粒重新 卷起。一般u不超过3m/s。
降尘室
结构：入口截面为矩形气体
进口
思考1：为什么气体进入降尘 室后，流通截面积要扩大？
2.停留时间与沉降时间
L W
气体出口
降尘室底面积：A0＝W×L
气体入口
H
含尘气流通截面积：S＝ W×H 颗粒因沉降被除去的条件： 停留时间＞沉降时间 停留时间：t ＝L/u 沉降时间：0＝H/ut
集尘斗 净 化 气 体
颗粒
含 尘 气 体 降尘室操作示意图
L H u ut
3.临界粒径dpc（critical particle diameter）： 临界粒径:能100％除去的最小粒径。
ut非球<ut球
。
对于细微颗粒(d<0.5m)，应考虑分子热运动的影响，不能用 沉降公式计算ut；
沉降公式可用于沉降和上浮等情况。
(2) 壁效应 (wall effect) ： 当颗粒在靠近器壁的位置沉降时，由于器壁的影响，其沉 降速度较自由沉降速度小，这种影响称为壁效应。
（3）干扰沉降（hindered settling）：
第三章 沉降与过滤
重点：过滤和沉降的基本理论、基本方程
难点：过滤基本方程的应用、过滤设备
概 述
一、非均相物系的分离 混合物有： 均相混合物(物系)：物系内部各处物料性质均匀，无相界面。 例：混合气体（天然气）、 溶液（石油）
非均相混合物(物系)：物系内部有隔开的相界面存在，而在相

离心沉降

离心沉降

24 ξ= Re
uT 2 d (ρs − ρ) ur = 18µ R
2
2 离心分离因数
同一颗粒在同一种介质中的离心沉降速度与重力沉降速 同一颗粒在同一种介质中的离心沉降速度与重力沉降速 度的比值为 度的比值为 ： ur = uT = K c
2
ut
gR
比值K 就是粒子所在位置上的惯性离心力场强度与重力场 比值 c就是粒子所在位置上的惯性离心力场强度与重力场 强度之比称为离心分离因数。 强度之比称为离心分离因数。 称为离心分离因数
一般旋风分离器是以圆筒直径 为参数 其它尺寸都与D 一般旋风分离器是以圆筒直径D为参数，其它尺寸都与 圆筒直径 为参数， 成一定比例。 的数值一般为0.5～ ，对标准旋风分离器， 成一定比例。Ne的数值一般为 ～3.0，对标准旋风分离器， 可取N 可取 e=5。 。 ui
h
S
标准旋风分离器的尺寸
H1
离心沉降速度（ 上的离心沉降速度 绝对速度在径向上的分量） 上的离心沉降速度（绝对速度在径向上的分量）。
4d(ρs − ρ) uT ur = 3ξρ R
4d(ρs − ρ) ut = g 3ξρ
2
——离心沉降速度表达式 离心沉降速速度表达式
两者区别在于加速度的不同 ， 一个是“ 两者区别在于 加速度的不同， 一个是 “ ut2/R”， 一个是 “ g” 加速度的不同 ， 一个是“ 。
直径小于dc的颗粒中 直径小于 有些在旋风分离器进口处已很靠近壁面， 有些在旋风分离器进口处已很靠近壁面，在停留时间内 能够达到壁面上；有些在器内聚结成了大的颗粒，因而具有 能够达到壁面上；有些在器内聚结成了大的颗粒， 较大的沉降速度 直径大于d 直径大于 c的颗粒中 气体涡流的影响，可能没达到器壁； 气体涡流的影响，可能没达到器壁；即使沉到器壁也会 被重新扬起

华东理工大学化工原理考研资料课后习题第05章颗粒的沉降和流态化

华东理工大学化工原理考研资料课后习题第05章颗粒的沉降和流态化

第 五 章 习 题沉降1.试求直径30μm 的球形石英粒子在20℃水中与20℃空气中的沉降速度各为多少?石英的密度为2600kg/m 3。

2.密度为2000kg/m 3的球形颗粒，在60℃空气中沉降，求服从斯托克斯定律的最大直径为多少？ 3.直径为0.12mm ，密度为2300kg/m 3的球形颗粒在20℃水中自由沉降，试计算颗粒由静止状态开始至速度达到99%沉降速度所需的时间和沉降的距离。

4. 将含有球形染料微粒的水溶液(20℃)置于量筒中静置1小时, 然后用吸液管于液面下5cm 处吸取少量试样。

试问可能存在于试样中的最大微粒直径是多少μm? 已知染料的密度是3000kg/m 3。

5. 某降尘室长2m 、宽1.5m, 在常压、100℃下处理2700m 3/h 的含尘气。

设尘粒为球形,ρp =2400 kg/m 3, 气体的物性与空气相同。

求：(1) 可被100%除下的最小颗粒直径;(2) 直径0.05mm 的颗粒有百分之几能被除去?6. 悬浮液中含有A 、B 两种颗粒, 其密度与粒径分布为:ρA = 1900 kg/m 3, d A =0.1～0.3mm ；ρB = 1350 kg/m 3, d B =0.1～0.15mm 。

若用ρ= 1000 kg/m 3的液体在垂直管中将上述悬浮液分级, 问是否可将A 、B 两种颗粒完全分开?设颗粒沉降均在斯托克斯定律区。

7. 试证ζ・Re p 2为与沉降速度无关的无因次数据, 且当ζ・Re p 2小于何值时则沉降是在斯托克斯定律区的范围以内? *8. 下表为某种催化剂粒度分布及使用某种旋风分离器时每一粒度范围的分离效率。

粒径 μm5～10 10～20 20～40 40～100 质量分率0.20 0.20 0.30 0.30 粒级效率ηi 0.80 0.90 0.95 1.00试计算该旋风分离器的总效率及未分离下而被气体带出的颗粒的粒度分布。

若进旋风分离器的催化剂尘粒的量为18g/m 3气, 含尘气的流量为1850 m 3 /h, 试计算每日损失的催化剂量为多少kg? 流态化9. 在内径为1.2m 的丙烯腈硫化床反应器中, 堆放了3.62吨磷钼酸铋催化剂, 其颗粒密度为1100kg/ m 3, 堆积高度为5m, 流化后床层高度为10m 。
