升压电路反激电路

boost升压电路工作原理boost升压电路是一种开关直流升压电路，它可以是输出电压比输入电压高。

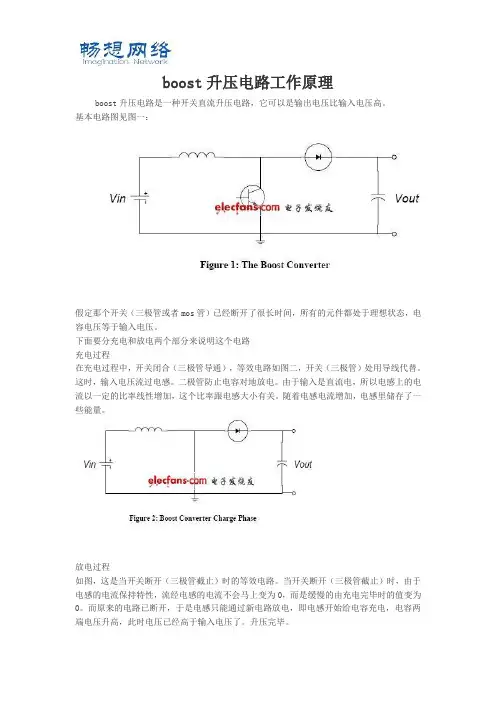

基本电路图见图一：假定那个开关（三极管或者mos管）已经断开了很长时间，所有的元件都处于理想状态，电容电压等于输入电压。

下面要分充电和放电两个部分来说明这个电路充电过程在充电过程中，开关闭合（三极管导通），等效电路如图二，开关（三极管）处用导线代替。

这时，输入电压流过电感。

二极管防止电容对地放电。

由于输入是直流电，所以电感上的电流以一定的比率线性增加，这个比率跟电感大小有关。

随着电感电流增加，电感里储存了一些能量。

放电过程如图，这是当开关断开（三极管截止）时的等效电路。

当开关断开（三极管截止）时，由于电感的电流保持特性，流经电感的电流不会马上变为0，而是缓慢的由充电完毕时的值变为0。

而原来的电路已断开，于是电感只能通过新电路放电，即电感开始给电容充电，电容两端电压升高，此时电压已经高于输入电压了。

升压完毕。

说起来升压过程就是一个电感的能量传递过程。

充电时，电感吸收能量，放电时电感放出能量。

如果电容量足够大，那么在输出端就可以在放电过程中保持一个持续的电流。

如果这个通断的过程不断重复，就可以在电容两端得到高于输入电压的电压。

一些补充1 AA电压低,反激升压电路制约功率和效率的瓶颈在开关管,整流管,及其他损耗(含电感上).1.电感不能用磁体太小的(无法存应有的能量),线径太细的(脉冲电流大,会有线损大).2 整流管大都用肖特基,大家一样,无特色,在输出3.3V时,整流损耗约百分之十.3 开关管,关键在这儿了,放大量要足够进饱和,导通压降一定要小,是成功的关键.总共才一伏,管子上耗多了就没电出来了,因些管压降应选最大电流时不超过0.2--0.3V,单只做不到就多只并联.......4 最大电流有多大呢?我们简单点就算1A吧,其实是不止的.由于效率低会超过1.5A,这是平均值,半周供电时为3A,实际电流波形为0至6A.所以咱建议要用两只号称5A实际3A的管子并起来才能勉强对付.5 现成的芯片都没有集成上述那么大电流的管子,所以咱建议用土电路就够对付洋电路了. 以上是书本上没有直说的知识,但与书本知识可对照印证.开关管导通时，电源经由电感-开关管形成回路，电流在电感中转化为磁能贮存；开关管关断时，电感中的磁能转化为电能在电感端左负右正，此电压叠加在电源正端，经由二极管-负载形成回路，完成升压功能。

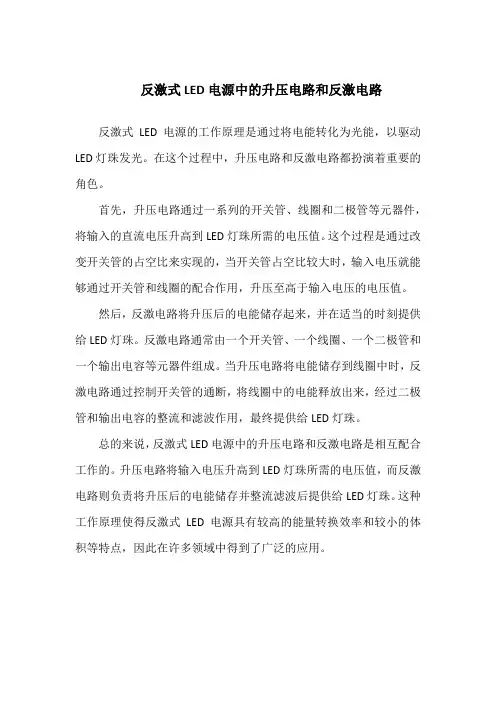

反激式LED电源中的升压电路和反激电路
反激式LED电源的工作原理是通过将电能转化为光能，以驱动LED灯珠发光。

在这个过程中，升压电路和反激电路都扮演着重要的角色。

首先，升压电路通过一系列的开关管、线圈和二极管等元器件，将输入的直流电压升高到LED灯珠所需的电压值。

这个过程是通过改变开关管的占空比来实现的，当开关管占空比较大时，输入电压就能够通过开关管和线圈的配合作用，升压至高于输入电压的电压值。

然后，反激电路将升压后的电能储存起来，并在适当的时刻提供给LED灯珠。

反激电路通常由一个开关管、一个线圈、一个二极管和一个输出电容等元器件组成。

当升压电路将电能储存到线圈中时，反激电路通过控制开关管的通断，将线圈中的电能释放出来，经过二极管和输出电容的整流和滤波作用，最终提供给LED灯珠。

总的来说，反激式LED电源中的升压电路和反激电路是相互配合工作的。

升压电路将输入电压升高到LED灯珠所需的电压值，而反激电路则负责将升压后的电能储存并整流滤波后提供给LED灯珠。

这种工作原理使得反激式LED电源具有较高的能量转换效率和较小的体积等特点，因此在许多领域中得到了广泛的应用。

反激式变压器开关电源电路参数计算反激式变压器开关电源电路是一种常见的电源电路，其主要用于将输入电压转化为所需要的输出电压，常见的应用包括电子设备、通信设备、计算机等。

在设计反激式变压器开关电源电路时需要考虑多个参数，包括输入和输出电压、电流、功率以及工作频率等。

首先，我们需要计算变压器的参数。

变压器是反激式变压器开关电源电路的核心部件。

反激式变压器开关电源电路通常使用升压变压器，其输入电压较低，经变压器升压后得到所需的输出电压。

计算变压器的参数包括变比和电流等。

计算输入电压和输出电压的变比，可以根据所需的输出电压和输入电压来计算。

变比=输出电压/输入电压。

计算变压器的电流，可以通过功率平衡来计算。

功率平衡公式为：输入功率=输出功率。

输入功率可以通过输入电压和输入电流计算，输出功率可以通过输出电压和输出电流计算。

接下来，我们需要计算开关管的参数。

开关管是反激式变压器开关电源电路的关键部件，主要作用是开关电流以实现输入输出电压的转换。

计算开关管的参数包括开关频率、工作电流和功率等。

开关频率是指开关管开关的频率，一般为几十KHz到几百KHz。

开关频率较高可以减小变压器的体积，但同时也会增加开关管的损耗和噪声。

工作电流是开关管在工作状态下的电流。

根据功率平衡公式，可以计算出变压器的输入电流和输出电流，从而得到开关管的工作电流。

开关管的功率损耗是通过电压和电流来计算的。

功率损耗=电压*电流。

此外，在设计反激式变压器开关电源电路时还需要考虑电源电路的效率。

电源电路的效率是指输出功率与输入功率的比值，可以通过输入功率和输出功率来计算。

计算电源电路的效率，可以使用功率平衡公式。

效率=输出功率/输入功率。

以上是反激式变压器开关电源电路的参数计算的一般步骤。

在实际设计时，还需要根据具体的应用需求来确定参数的取值，并进行相应的调整和优化。

开关电源拓扑结构概述(降压,升压,反激、正激)主回路—开关电源中，功率电流流经的通路。

主回路一般包含了开关电源中的开关器件、储能器件、脉冲变压器、滤波器、输出整流器、等所有功率器件，以及供电输入端和负载端。

开关电源（直流变换器）的类型很多，在研究开发或者维修电源系统时，全面了解开关电源主回路的各种基本类型，以及工作原理，具有极其重要的意义。

开关电源主回路可以分为隔离式与非隔离式两大类型。

1. 非隔离式电路的类型：非隔离——输入端与输出端电气相通，没有隔离。

1.1. 串联式结构串联——在主回路中开关器件（下图中所示的开关三极管T）与输入端、输出端、电感器L、负载RL四者成串联连接的关系。

开关管T交替工作于通/断两种状态，当开关管T导通时，输入端电源通过开关管T及电感器L对负载供电，并同时对电感器L充电，当开关管T关断时，电感器L中的反向电动势使续流二极管D自动导通，电感器L中储存的能量通过续流二极管D形成的回路，对负载R继续供电，从而保证了负载端获得连续的电流。

串联式结构，只能获得低于输入电压的输出电压，因此为降压式变换。

例如buck拓扑型开关电源就是属于串联式的开关电源上图是在图1-1-a电路的基础上，增加了一个整流二极管和一个LC滤波电路。

其中L 是储能滤波电感，它的作用是在控制开关K接通期间Ton限制大电流通过，防止输入电压Ui直接加到负载R上，对负载R进行电压冲击，同时对流过电感的电流iL转化成磁能进行能量存储，然后在控制开关T关断期间Toff把磁能转化成电流iL继续向负载R提供能量输出；C是储能滤波电容，它的作用是在控制开关K接通期间Ton把流过储能电感L的部分电流转化成电荷进行存储，然后在控制开关K关断期间Toff把电荷转化成电流继续向负载R提供能量输出；D是整流二极管，主要功能是续流作用，故称它为续流二极管，其作用是在控制开关关断期间Toff，给储能滤波电感L释放能量提供电流通路。

在控制开关关断期间Toff，储能电感L将产生反电动势，流过储能电感L的电流iL由反电动势eL的正极流出，通过负载R，再经过续流二极管D的正极，然后从续流二极管D的负极流出，最后回到反电动势eL的负极。

电源网原创对于探讨反激电源以及变压器这个话题，我犹豫了很久。

因为关于反激的话题大家讨论了很多很多，这个话题已经被讨论的非常透彻了。

关于反激电源的参数设计也有多篇文章总结。

还有热心的网友，根据计算过程，自己编写了软件或电子表格把计算做的傻瓜化。

但我也注意到，几乎每天都会出现关于反激设计过程出现问题而求助的帖子，所以，思量再三，我决定还是再一次提出这个话题！我不知道我是否能写出一些有新意的东西，但我会尽力去写好。

不期望能入高手的法眼，但愿能给入门者一些帮助。

纵观电源市场，没有哪一个拓扑能像反激电路那么普及，可见反激电源在电源设计中具有不可替代的地位。

说句不算夸张的话，把反激电源设计彻底搞透了，哪怕其他的拓扑一点不懂，在职场上找个月薪10K的工作也不是什么难事。

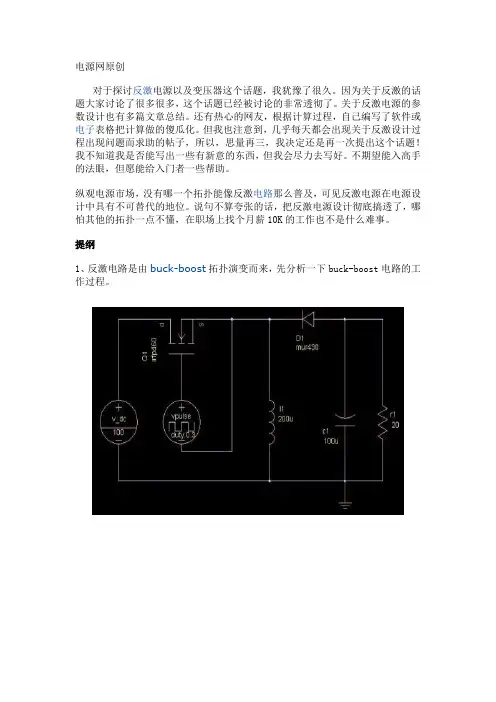

提纲1、反激电路是由buck-boost拓扑演变而来，先分析一下buck-boost电路的工作过程。

工作时序说明：t0时刻，Q1开通，那么D1承受反向电压截止，电感电流在输入电压作用下线性上升。

t1时刻，Q1关断，由于电感电流不能突变，所以，电感电流通过D1，向C1充电。

并在C1两端电压作用下，电流下降。

t2时刻，Q1开通，开始一个新的周期。

从上面的波形图中，我们可以看到，在整个工作周期中，电感L1的电流都没有到零。

所以，这个工作模式是电流连续的CCM模式，又叫做能量不完全转移模式。

因为电感中的储能没有完全释放。

从工作过程我们也可以知道，这个拓扑能量传递的方式是，在MOS管开通时，向电感中储存能量，MOS管关断时，电感向输出电容释放能量。

MOS管不直接向负载传递能量。

整个能量传递过程是先储存再释放的过程。

整个电路的输出能力，取决于电感的储存能力。

我们还要注意到，根据电流流动的方向，可以判断出，在输入输出共地的情况下，输出的电压是负电压。

MOS管开通时，电感L1承受的是输入电压，MOS关断时，电感L1承受的是输出电压。

那么，在稳态时，电路要保证电感不进入饱和，必定要保证电感承受的正向和反向的伏秒积的平衡。

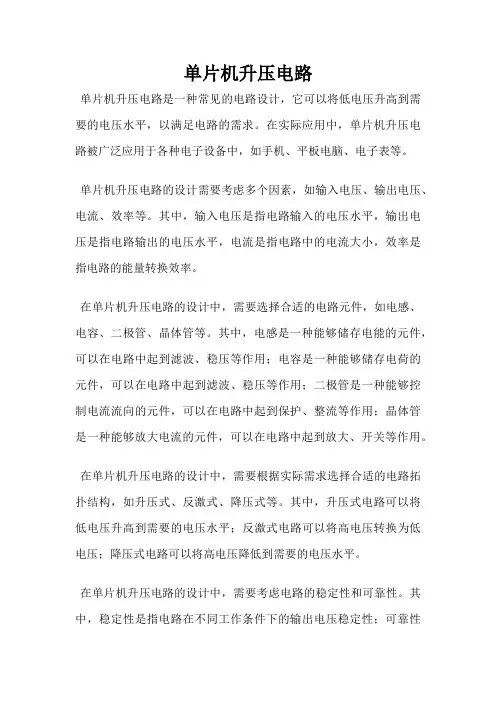

单片机升压电路
单片机升压电路是一种常见的电路设计，它可以将低电压升高到需要的电压水平，以满足电路的需求。

在实际应用中，单片机升压电路被广泛应用于各种电子设备中，如手机、平板电脑、电子表等。

单片机升压电路的设计需要考虑多个因素，如输入电压、输出电压、电流、效率等。

其中，输入电压是指电路输入的电压水平，输出电压是指电路输出的电压水平，电流是指电路中的电流大小，效率是指电路的能量转换效率。

在单片机升压电路的设计中，需要选择合适的电路元件，如电感、电容、二极管、晶体管等。

其中，电感是一种能够储存电能的元件，可以在电路中起到滤波、稳压等作用；电容是一种能够储存电荷的元件，可以在电路中起到滤波、稳压等作用；二极管是一种能够控制电流流向的元件，可以在电路中起到保护、整流等作用；晶体管是一种能够放大电流的元件，可以在电路中起到放大、开关等作用。

在单片机升压电路的设计中，需要根据实际需求选择合适的电路拓扑结构，如升压式、反激式、降压式等。

其中，升压式电路可以将低电压升高到需要的电压水平；反激式电路可以将高电压转换为低电压；降压式电路可以将高电压降低到需要的电压水平。

在单片机升压电路的设计中，需要考虑电路的稳定性和可靠性。

其中，稳定性是指电路在不同工作条件下的输出电压稳定性；可靠性
是指电路在长时间工作中的可靠性和耐久性。

单片机升压电路是一种常见的电路设计，它可以将低电压升高到需要的电压水平，以满足电路的需求。

在实际应用中，需要根据实际需求选择合适的电路拓扑结构和电路元件，以保证电路的稳定性和可靠性。

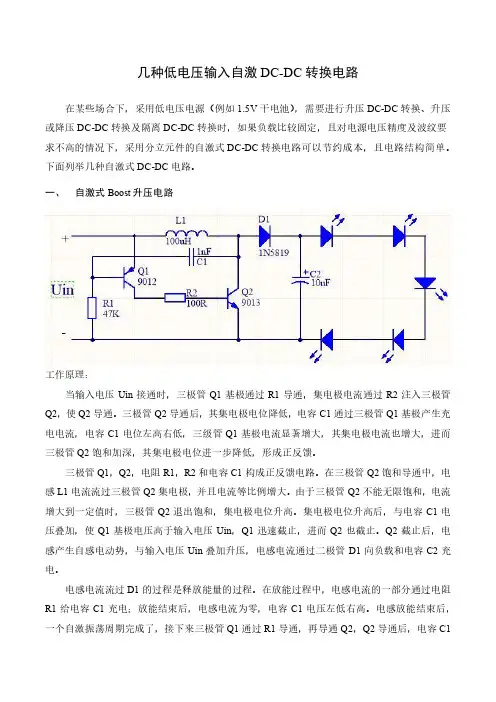

几种低电压输入自激DC-DC转换电路在某些场合下，采用低电压电源（例如1.5V干电池），需要进行升压DC-DC转换、升压或降压DC-DC转换及隔离DC-DC转换时，如果负载比较固定，且对电源电压精度及波纹要求不高的情况下，采用分立元件的自激式DC-DC转换电路可以节约成本，且电路结构简单。

下面列举几种自激式DC-DC电路。

一、自激式Boost升压电路工作原理：当输入电压Uin接通时，三极管Q1基极通过R1导通，集电极电流通过R2注入三极管Q2，使Q2导通。

三极管Q2导通后，其集电极电位降低，电容C1通过三极管Q1基极产生充电电流，电容C1电位左高右低，三级管Q1基极电流显著增大，其集电极电流也增大，进而三极管Q2饱和加深，其集电极电位进一步降低，形成正反馈。

三极管Q1，Q2，电阻R1，R2和电容C1构成正反馈电路。

在三极管Q2饱和导通中，电感L1电流流过三极管Q2集电极，并且电流等比例增大。

由于三极管Q2不能无限饱和，电流增大到一定值时，三极管Q2退出饱和，集电极电位升高。

集电极电位升高后，与电容C1电压叠加，使Q1基极电压高于输入电压Uin，Q1迅速截止，进而Q2也截止。

Q2截止后，电感产生自感电动势，与输入电压Uin叠加升压，电感电流通过二极管D1向负载和电容C2充电。

电感电流流过D1的过程是释放能量的过程。

在放能过程中，电感电流的一部分通过电阻R1给电容C1充电；放能结束后，电感电流为零，电容C1电压左低右高。

电感放能结束后，一个自激振荡周期完成了，接下来三极管Q1通过R1导通，再导通Q2，Q2导通后，电容C1再次通过Q1基极充电实现正反馈过程，新的振荡周期开始。

电路设计过程中需要对各元件进行计算选值。

该电路的升压原理与普通Boost 升压电路相同，且该电路中电感一般工作在电流临界连续状态。

在三极管Q2饱和导通期间，电感L1电流i L1表达式如下：i L1=(U in −U CE )t DL 1其中，t D 为三极管Q2周期内导通时间，U CE 为三极管Q2饱和压降。

开关电源拓扑结构回顾Lloyd H·Dixon Jr前言本文回顾了在开关电源中常用的三种基本电路系列即降压变换电路、升压变换电路和反激（或升降压）电路的特性，这三种电路均可以工作于电感断流或续流模式下。

工作方式的选择对整体电路特性有很大的影响。

所使用的控制方式也能有助于减少与拓扑和工作模式相关的问题。

三种以恒频率工作的控制方法包括：直接占空比控制、电压前馈、和电流模式（双环）控制。

本文还论述了三个基本电路的一些扩展，以及每种拓扑、工作模式、组合控制方法的相对优点。

一、三种基本拓扑结构：三种基本的拓扑结构降压式，升压式，反激式如图1所示。

串联式变换器（CUK）是反激式拓扑的倒置（不宜翻译为逆变，因其意思为DC－AC的变换），不作论述。

这三种不同的开关电路使用了三种相同的元件：电感，晶体管（晶体管包括三极管及MOSFET）和二极管，但是使用了不同的安放方式，（输出电容是滤波元件，不是开关电路的一部分）。

理论上，还有另外三种由这三种元件组成的T型结构的电路，但这三种是前面三种电路的简单镜像和在相反方向的耦合能量。

有一条在任何运行模式和控制方式下都适用于上述三种电路拓扑的原则：在稳态运行下，在每个开关周期内，电感两端的平均电压必须为零，否则平均感应电流将会改变，违反稳态前提。

三种基本电路系列的每一个在输入和输出电压、电流、占空比之间都有一个确定的关系。

例如：降压调整器的功能是使输出电压V0小于输入电压V in，并和它V in有相同的极性。

升压电路的作用是使V0大于V in，并且有相同的极性。

反激拓扑电路的作用是使V0既可大于也可小于V in，但是两者极性相反。

二、断流工作模式：在电感电流断续方式下，或者说“断流模式”下，降压、升压和反激电路的动作方式是相似的，电感电流在每个开关周期的最后部分期间为零（因此不连续）。

在每个周期的开始部分，感应电流从零增加，从输入端得到储存能量。

在周期的第二部分，所有储存的能量通过负载泄放，从输入端汲取能量到输出端。

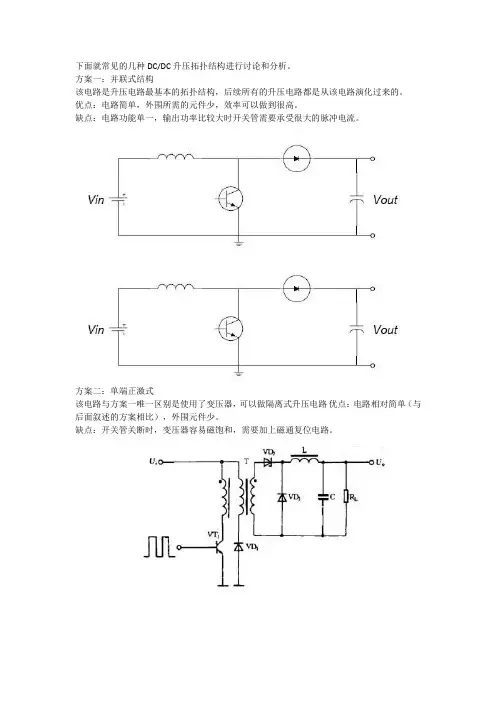

下面就常见的几种DC/DC升压拓扑结构进行讨论和分析。

方案一：并联式结构该电路是升压电路最基本的拓扑结构，后续所有的升压电路都是从该电路演化过来的。

优点：电路简单，外围所需的元件少，效率可以做到很高。

缺点：电路功能单一，输出功率比较大时开关管需要承受很大的脉冲电流。

错误!方案二：单端正激式该电路与方案一唯一区别是使用了变压器，可以做隔离式升压电路优点：电路相对简单（与后面叙述的方案相比），外围元件少。

缺点：开关管关断时，变压器容易磁饱和，需要加上磁通复位电路。

错误!方案三：单端反激式从原理图上看与正击电路很相象，但工作原理不同，脉冲变压器的原/付边相位刚好相反。

优点：电路相对简单（与后面叙述的方案相比），外围元件少。

缺点：由于变压器存在漏感，将在原边形成很大电压尖峰，可能击穿开关器件。

需要设钳位电路予以保护错误!错误!方案四：推挽（变压器中心抽头）式这种电路结构的特点是：对称性结构，脉冲变压器原边是两个对称线圈，两只开关管接成对称关系，轮流通断。

优点：高频变压器磁芯利用率高（与单端电路相比）、电源电压利用率高（与后面要叙述的半桥电路相比）、输出功率大、两管基极均为低电平，驱动电路简单。

缺点：如果电流不平衡，变压器有饱和的危险、变压器绕组利用率低、对开关管的耐压要求比较高（至少是电源电压的两倍）。

错误!错误!方案五：全桥隔离式这种电路结构的特点是：由四只相同的开关管接成电桥结构驱动脉冲变压器原边主要优点：与推挽结构相比，原边绕组减少了一半，开关管耐压降低一半。

主要缺点：使用的开关管数量多，且要求参数一致性好，驱动电路复杂，实现同步比较困难。

这种电路结构通常使用在1KW以上超大功率开关电源电路中。

九个最有用的电源拓扑结构图现代电源设计大约开始于三十年前，只有少数的拓扑结构可以很好地服务于业界。

在年代，对新的和领先的电源转换技术的研究创建了数以千计的可以加以使用的新型拓扑结构。

今天，主流行业已回到早期拓扑结构。

少数的相同的电路可以为大多数应用提供最佳解决方案。

在电源设计开始，有三种基本的转换器：降压式、升压式和降压升压式。

早期分析论文仅覆盖了这些拓扑结构。

也有的转换器表现完全与这些基本拓扑结构一样。

它们被认为是降压式、升压式和降压升压系列，电路中内建了隔离。

内建在降压式转换器系列是正激、双开关正激、半桥、全桥和推挽式。

升压有一种隔离型号，可以采用一个桥接或推挽式电路。

隔离降压升压电路是著名的反激式转换器。

发明新的电源拓扑结构和研究其工作正成为有趣的研究工作。

这形成了过去的大部分研究，尤其在年代期间。

一些新奇的电路发明出来，绞尽脑汁以全面了解它们的操作。

的论文提出了超过个新的拓扑结构，使用了更多的开关和二极管。

有一段时间，似乎老的待机拓扑结构已处于被取代的危险之中。

对许多需要生产产品的设计人员来说，这是一个非常困惑的时间。

在阅读会议论文之后，工程师们很想尝试预示着上佳表现，但是却被证明很难投入生产的奇异新颖的拓扑结构。

因此，业界兜了一大圈又回到原处。

现在，几乎所有设计都依赖于原来的基本拓扑结构。

例外的是对某些非常高密度的应用，或者是不寻常的电压及功率范围，但是工作的工程师几乎总能用一组基本电路找到可做的工作。

这不是说行业没有进展。

行业有了长足的发展——恰恰不是通过使用根本不同的电路拓扑结构。

主要进展一直在正确的应用中明智地利用正确的电路，某些拓扑结构将电源分割成较小的若干块（如母板和负载点转换器）、先进的封装、新的硅片器件，以及小心应用低损耗开关。

降压式转换器降压式转换器是所有电源中最基本的。

它提供比输入更低的电压输出，可以用在不需要隔离的所有功率级别。

如图（）所示，当输出电压处于低电位时，降压式转换器的二极管可以用一个有源开关替代。

一种超宽输入范围的开关电源的设计陈丹江;张伟;肖质红;叶银忠【摘要】A new switching power supply with super wide voltage input range based on boost and flyback circuit was presented in this paper. The boost circuit was controlled by L6561 and flyback circuit was controlled by TOPSwitch. When input voltage was low, this voltage was stepped up by boost circuit and then converted by flyback circuit. ff input voltage was high, this voltage was connected to flyback circuit directly. These two modes were controlled by a hysteresis comparator. The experimental results show that when input AC voltage changes from 25 to 265 V, the output voltage is very stable.%介绍了一种基于升压电路和反激电路的超宽输入范围的开关电源电路.其中升压电路采用PFC控制芯片实现,反激电路采用TOPSwitch控制.在输入电压较低的情况下,采用先升压再DC/DC变换的工作模式;在输入电压较高的情况下,直接采用DC/DC变换的模式.两种模式的切换采用迟滞比较器进行控制.实验结果表明,当输入范围达到交流约25 V~265 V的超宽范围时,该电路仍然能够保持良好的性能.【期刊名称】《电气自动化》【年(卷),期】2011(033)003【总页数】3页(P65-67)【关键词】超宽输入范围;开关电源;升压电路;反激电路;迟滞比较【作者】陈丹江;张伟;肖质红;叶银忠【作者单位】上海海事大学,上海200135;浙江万里学院,浙江宁波315100;浙江万里学院,浙江宁波315100;浙江万里学院,浙江宁波315100;上海应用技术学院,上海200235【正文语种】中文【中图分类】TM460 引言随着开关电源的大量应用，对其要求也在不断的提高，要求其效率高、功率因数高、功率密度高、可靠性高等。

非隔离型开关电源的四种典型拓扑（实用版）目录1.非隔离型开关电源的基本概念2.非隔离型开关电源的四种典型拓扑2.1 降压型电路2.2 升压型电路2.3 极性反转型电路2.4 反激式电路2.5 正激式电路2.6 推挽式电路2.7 半桥式电路2.8 全桥式电路正文非隔离型开关电源是一种常见的电源电路，其工作原理是通过开关管的开通和截止，将输入电压转换为所需的输出电压。

非隔离型开关电源的四种典型拓扑包括降压型电路、升压型电路、极性反转型电路和反激式电路、正激式电路、推挽式电路、半桥式电路和全桥式电路。

降压型电路是一种将输入电压转换为较低输出电压的电路。

在工作过程中，当开关管导通时，输入电压可以传递到输出端；开关截止时，则被隔断。

这种脉冲状的能量传递经变换和滤波形成平滑的电压输出。

升压型电路是一种将输入电压转换为较高输出电压的电路。

在工作过程中，开关管 Q1 导通时，扼流圈 L1 储能。

这时 iluin/lt（t为扼流圈导通时间）。

设导通结束时的储能为E，则E=1/2 * iluin * t。

在开关管 Q1 截止时，储能 E 通过输出整流器进行整流，输出电压 U0=E/Cout，其中 Cout 为输出电容。

极性反转型电路是一种将输入电压的极性反转后输出的电路。

在工作过程中，开关管 Q1 和 Q2 交替导通和截止，使得输出电压的极性与输入电压相反。

反激式电路、正激式电路、推挽式电路、半桥式电路和全桥式电路都是非隔离型开关电源的一种形式转换。

反激式电路和正激式电路是通过改变开关管的接线方式来实现的，推挽式电路是通过两个开关管分别控制输入电压的正负半周期来实现的，半桥式电路和全桥式电路是通过多个开关管共同控制输入电压的正负半周期来实现的。

浅谈直流升压电路的原理与应用作者：罗欣昕来源：《科学与财富》2015年第36期摘要：本文是一篇归纳性综述文章，以Boost电路与推挽式电路两种直流升压电路为例，介绍直流升压电路的基本原理，定性分析直流升压的实现过程；进而从小功率（如便携设备内部器件变压）与大功率（如直流输电变压）两个领域对直流升压技术的应用现状与发展进行综述。

最后，分析该技术在生物医疗器械（如PET）中的应用前景。

关键词：直流升压；BOOST；推挽式放大电路一、引言直流升压技术是将不可调的直流电压转变为可调或固定的直流电压的工程技术，一种方法是利用电感的储能作用和电容的滤波作用进行升压；另一种方法通过高频振荡产生低压脉冲，再通过脉冲变压器升压到预定电压值，继而应用脉冲整流技术来获得高压直流电。

直流升压过程是依靠一个用开关调节方式控制电能的变换电路，即DC-DC变换器来实现的。

DC-DC变换器的核心部件是一类由晶体二极管、储能器（或变压器）、电容及感应器组成的开关变换器，其输出电路通过由电容组成的低通滤波器对电流的整流，实现高压直流电的输出。

直流升压技术的不断更新与完善，很大程度上影响了DC-DC变换器拓扑的演化。

高功率密度、高效率、高性能、高可靠性以及低成本、小体积是DC-DC变换器的发展方向。

目前，直流升压技术已广泛应用于使用电池供电的便携设备中，大功率直流输电技术、光伏电站等领域，具有良好的应用前景。

二、升压电路的原理及分析直流升压电路作为将直流电变成另一种固定电压或可调电压的DC-DC变换器，在直流传动系统、充电蓄电电路、开关电源、电力电子变换装置及各种用电设备中得到普通的应用。

随之出现了诸如降压电路、升降压电路、复合电路等多种方式的变换电路。

按照电路的拓扑结构，主要分为隔离型和非隔离型电路。

2.1非隔离型电路非隔离型拓扑结构包括BUCK电路、BOOST电路、CUK电路、SEPIC电路等，其中BUCK电路是直流降压电路，而BOOST升压电路的应用最为广泛，也是后面两种电路的基础。

1UG-1367 Rev 0DESCRIPTIONLT8361Low I Q Boost/SEPIC/Inverting RegulatorDemonstration circuit 2599A features the LT ®8361 in a SEPIC configuration. It operates with a switching fre-quency of 400kHz and is designed to convert a 4.5V to 48V source to 24V, with up to 600mA output current (depending on input voltage). Refer to Figure 4 for load current versus input voltage.The LT8361 can operate with inputs as high as 60V. How-ever , in this demo circuit, the input is limited by the voltage rating of the input capacitors.The demo board contains a selectable jumper , JP1, to aid in the selection of the desired Sync pin mode of operation. The default setting is Burst Mode ® operation.All registered trademarks and trademarks are the property of their respective owners.PERFORMANCE SUMMARYThis layout is optimized for good EMI performance and small solution size. Input and output filters and an opti-mized power switching loop, comprised of C20 and C21 are necessary to pass CISPR 25 Class 5 emissions, and are added by default. These components can be excluded in applications not requiring noise immunity. Radiated emissions plots are included in this manual.The data sheet gives a complete description of the device, operation and application information. The data sheet must be read in conjunction with this demo manual.Design files for this circuit board are available at /DC2599ASpecifications are at T A = 25°CSYMBOL PARAMETER CONDITIONSMIN TYPMAX UNITSV IN Input Supply Range 4.548V V OUT Output Voltage RangeV IN = 12V, I LOAD = 450mA 23.252424.75V Ripple V IN = 12V, I LOAD = 450mA 200mV EfficiencyV IN = 12V, I LOAD = 450mA87%Switching Frequency400kHz2DEMO MANUAL DC2599A UG-1367 Rev 0QUICK START PROCEDUREDemo circuit 2599A is easy to set up to evaluate the per-formance of the LT8361. Refer to Figure 1 for proper measurement equipment setup and follow the procedure below:NOTE: When measuring the input or output voltage ripple, care must be taken to avoid a long ground lead on the oscilloscope probe. Measure the input or output voltage ripple by touching the probe tip directly across the V IN or V OUT and GND terminals. See Figure 2 for proper scope probe technique.1. With power off, connect the input power supply to V IN and GND.2. Turn on the power at the input.NOTE: Make sure that the input voltage does not exceed 48V.3. Check for the proper output voltage.If there is no output, temporarily disconnect the load to make sure that the load is not set too high.4. Once the proper output voltages are established, adjust the load within the operating range and observe the output voltage regulation, ripple voltage, efficiency and other parameters.Figure 1. DC2599A Proper Equipment SetupFigure 2. Measuring Input or Output Ripple3DEMO MANUAL DC2599AUG-1367 Rev 0QUICK START PROCEDURE= 5V IN = 12V= 24V IN(V)Figure 3. Efficiency vs Load CurrentFigure 4. Maximum Load Current vs Input VoltageFigure 5. CISPR25 Radiated Emissions Test, Peak DetectionFigure 6. CISPR25 Radiated Emissions Test, Average Detection4DEMO MANUAL DC2599A UG-1367 Rev 0PARTS LISTITEM QTY REFERENCE PART DESCRIPTIONMANUFACTURER/PART NUMBER Required Circuit Components11C1CAP ., 1µF, X7R, 100V, 10%, 1206MURATA, GRM31CR72A105KA01L 21C2CAP ., 10µF, X7R, 50V, 10%, 1210MURATA, GRM32ER71H106KA12L 31C3CAP ., 1µF, X7R, 50V, 10%, 1206MURATA, GRM31MR71H105KA88L 41C4CAP ., 10µF, X5R, 50V, 10%, 1206MURATA, GRM31CR61H106KA12L 51C6CAP ., 0.22µF, X7R, 25V, 10%, 0603MURATA, GRM188R71E224KA88D 61C7CAP ., 1µF, X5R, 25V, 10%, 0603MURATA, GRM188R61E105KA12D 71C9CAP ., 6800pF, X7R, 50V, 10%, 0603MURATA, GRM188R71H682KA01D 81C10CAP ., 1µF, X5R, 50V, 10%, 0603MURATA, GRM188R61H105KAALD 92C11, C12CAP ., 4.7µF, X7R, 50V, 10%, 1210MURATA, GRM32ER71H475KA88L 101C13CAP ALUM POL Y HYB 68µF 50V SMD PANASONIC, EEH-ZC1H680P 114C14, C15, C16, C17CAP ., 0.1µF, X5R, 35V, 10%, 0402TAIYO YUDEN, GMK105BJ104KV-F 121D1DIODE, SCHOTTKY, 100V, 2A, PowerDI123DIODES INC., DFLS2100-7131FB1IND., 600Ω, FERRITE BEAD, 25%, 2A, 0805WURTH ELEKTRONIK, 742792040141L1IND., 22µH, PWR. CHOKE, SHIELDED COUPLED, 20%WURTH ELEKTRONIK, 744877220151L2IND., 0.47µH, PWR, 20%, 2.1A, 0.04Ω, 0806WURTH ELEKTRONIK, 74479876147162R1,R4RES., 1MΩ, 1%, 1/10W, 0603VISHAY, CRCW06031M00FKEA 171R2RES., 0Ω, 1/10W, 0603VISHAY, CRCW06030000Z0EA 181R3RES., 732kΩ,1%,1/10W,0603PANASONIC, ERJ3EKF7323V 191R5RES., 71.5kΩ,1%,1/10W,0603VISHAY, CRCW060371K5FKEA 201R6RES., 16.2kΩ,1%,1/10W,0603VISHAY, CRCW060316K2FKEA 211R7RES., 121kΩ,1%,1/10W,0603VISHAY, CRCW0603121KFKEA 221R8RES., 100kΩ,1%,1/10W,0603VISHAY, CRCW0603100KFKEA 231U1IC, BOOST/SEPIC/INVERTG CONVERTER, MSOP-16LINEAR TECH., LT8361EMSE#PBFAdditional Demo Board Circuit Components 10C5, C8CAP ., OPTION, 0603Hardware: For Demo Board Only17E1, E2, E3, E4, E5, E6, E7TEST POINT , TURRET , 0.094", MTG. HOLE MILL-MAX, 2501-2-00-80-00-00-07-021JP1CONN., HDR, MALE, 2×5, 2mm, STR, THT WURTH ELEKTRONIK, 6200102112131XJP1CONN., SHUNT , FEMALE, 2 POS, 2mmWURTH ELEKTRONIK, 608002134215DEMO MANUAL DC2599AUG-1367 Rev 0Information furnished by Analog Devices is believed to be accurate and reliable. However , no responsibility is assumed by Analog Devices for its use, nor for any infringements of patents or other rights of third parties that may result from its use. Specifications subject to change without notice. No license is granted by implication or otherwise under any patent or patent rights of Analog Devices.SCHEMATIC DIAGRAMA N U A LU R R E N T*O U T 24VS Y N V I N 4.5V ‐ 48E N /U V L G N DG N D6DEMO MANUAL DC2599AUG-1367 Rev 0UG17002-0-8/18ANALOG DEVICES, INC. 2018ESD CautionESD (electrostatic discharge) sensitive device. Charged devices and circuit boards can discharge without detection. Although this product features patented or proprietary protection circuitry, damage may occur on devices subjected to high energy ESD. Therefore, proper ESD precautions should be taken to avoid performance degradation or loss of functionality.Legal Terms and ConditionsBy using the evaluation board discussed herein (together with any tools, components documentation or support materials, the “Evaluation Board”), you are agreeing to be bound by the terms and conditions set forth below (“Agreement”) unless you have purchased the Evaluation Board, in which case the Analog Devices Standard Terms and Conditions of Sale shall govern. Do not use the Evaluation Board until you have read and agreed to the Agreement. Your use of the Evaluation Board shall signify your acceptance of the Agreement. This Agreement is made by and between you (“Customer”) and Analog Devices, Inc. (“ADI”), with its principal place of business at One Technology Way, Norwood, MA 02062, USA. Subject to the terms and conditions of the Agreement, ADI hereby grants to Customer a free, limited, personal, temporary, non-exclusive, non-sublicensable, non-transferable license to use the Evaluation Board FOR EVALUATION PURPOSES ONL Y. Customer understands and agrees that the Evaluation Board is provided for the sole and exclusive purpose referenced above, and agrees not to use the Evaluation Board for any other purpose. Furthermore, the license granted is expressly made subject to the following additional limitations: Customer shall not (i) rent, lease, display, sell, transfer , assign, sublicense, or distribute the Evaluation Board; and (ii) permit any Third Party to access the Evaluation Board. As used herein, the term “Third Party” includes any entity other than ADI, Customer , their employees, affiliates and in-house consultants. The Evaluation Board is NOT sold to Customer; all rights not expressly granted herein, including ownership of the Evaluation Board, are reserved by ADI. CONFIDENTIALITY. This Agreement and the Evaluation Board shall all be considered the confidential and proprietary information of ADI. Customer may not disclose or transfer any portion of the Evaluation Board to any other party for any reason. Upon discontinuation of use of the Evaluation Board or termination of this Agreement, Customer agrees to promptly return the Evaluation Board to ADI. ADDITIONAL RESTRICTIONS. Customer may not disassemble, decompile or reverse engineer chips on the Evaluation Board. Customer shall inform ADI of any occurred damages or any modifications or alterations it makes to the Evaluation Board, including but not limited to soldering or any other activity that affects the material content of the Evaluation Board. Modifications to the Evaluation Board must comply with applicable law, including but not limited to the RoHS Directive. TERMINATION. ADI may terminate this Agreement at any time upon giving written notice to Customer . Customer agrees to return to ADI the Evaluation Board at that time. LIMITATION OF LIABILITY. THE EVALUATION BOARD PROVIDED HEREUNDER IS PROVIDED “AS IS” AND ADI MAKES NO WARRANTIES OR REPRESENTATIONS OF ANY KIND WITH RESPECT TO IT . ADI SPECIFICALL Y DISCLAIMS ANY REPRESENTATIONS, ENDORSEMENTS, GUARANTEES, OR WARRANTIES, EXPRESS OR IMPLIED, RELATED TO THE EVALUATION BOARD INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTY OF MERCHANTABILITY, TITLE, FITNESS FOR A PARTICULAR PURPOSE OR NONINFRINGEMENT OF INTELLECTUAL PROPERTY RIGHTS. IN NO EVENT WILL ADI AND ITS LICENSORS BE LIABLE FOR ANY INCIDENTAL, SPECIAL, INDIRECT , OR CONSEQUENTIAL DAMAGES RESUL TING FROM CUSTOMER’S POSSESSION OR USE OF THE EVALUATION BOARD, INCLUDING BUT NOT LIMITED TO LOST PROFITS, DELAY COSTS, LABOR COSTS OR LOSS OF GOODWILL. ADI’S TOTAL LIABILITY FROM ANY AND ALL CAUSES SHALL BE LIMITED TO THE AMOUNT OF ONE HUNDRED US DOLLARS ($100.00). EXPORT . Customer agrees that it will not directly or indirectly export the Evaluation Board to another country, and that it will comply with all applicable United States federal laws and regulations relating to exports. GOVERNING LAW . This Agreement shall be governed by and construed in accordance with the substantive laws of the Commonwealth of Massachusetts (excluding conflict of law rules). Any legal action regarding this Agreement will be heard in the state or federal courts having jurisdiction in Suffolk County, Massachusetts, and Customer hereby submits to the personal jurisdiction and venue of such courts. The United Nations Convention on Contracts for the International Sale of Goods shall not apply to this Agreement and is expressly disclaimed.。

boost开关升压电路原理boost升压电路,开关直流升压电路（即所谓的boost或者step-up电路）原理2007-09-29 13:28the boost converter,或者叫step-up converter，是一种开关直流升压电路，它可以是输出电压比输入电压高。

基本电路图见图一。

说起来升压过程就是一个电感的能量传递过程。

充电时，电感吸收能量，放电时电感放出能量。

如果电容量足够大，那么在输出端就可以在放电过程中保持一个持续的电流。

如果这个通断的过程不断重复，就可以在电容两端得到高于输入电压的电压。

一些补充1 AA电压低,反激升压电路制约功率和效率的瓶颈在开关管,整流管,及其他损耗(含电感上).1.电感不能用磁体太小的(无法存应有的能量),线径太细的(脉冲电流大,会有线损大).2 整流管大都用肖特基,大家一样,无特色,在输出3.3V时,整流损耗约百分之十.3 开关管,关键在这儿了,放大量要足够进饱和,导通压降一定要小,是成功的关键.总共才一伏,管子上耗多了就没电出来了,因些管压降应选最大电流时不超过0.2--0.3V,单只做不到就多只并联.......4 最大电流有多大呢?我们简单点就算1A吧,其实是不止的.由于效率低会超过1.5A,这是平均值,半周供电时为3A,实际电流波形为0至6A.所以咱建议要用两只号称5A实际3A的管子并起来才能勉强对付.5 现成的芯片都没有集成上述那么大电流的管子,所以咱建议用土电路就够对付洋电路了.以上是书本上没有直说的知识,但与书本知识可对照印证.开关管导通时，电源经由电感-开关管形成回路，电流在电感中转化为磁能贮存；开关管关断时，电感中的磁能转化为电能在电感端左负右正，此电压叠加在电源正端，经由二极管-负载形成回路，完成升压功能。

既然如此，提高转换效率就要从三个方面着手：1.尽可能降低开关管导通时回路的阻抗，使电能尽可能多的转化为磁能；2.尽可能降低负载回路的阻抗，使磁能尽可能多的转化为电能，同时回路的损耗最低；3.尽可能降低控制电路的消耗，因为对于转换来说，控制电路的消耗某种意义上是浪费掉的，不能转化为负载上的能量。

几种常见的开关电源拓扑结构及应用什么是拓扑呢?所谓电路拓扑就是功率器件和电磁元件在电路中的连接方式，而磁性元件设计，闭环补偿电路设计及其他所有电路元件设计都取决于拓扑。

最基本的拓扑是Buck(降压式)、Boost(升压式)和Buck/Boost(升/降压)，单端反激(隔离反激)，正激、推挽、半桥和全桥变化器。

下面简单介绍一下常用的开关电源拓扑结构。

Buck电路首先我们要讲的就是Buck电路。

Buck电路也成为降压(step-down)变换器。

它的电路图是下面这样的：晶体管，二极管，电感，电容和负载构成了主回路，下方的控制回路一般采用PWM(脉冲宽度调制)芯片控制占空比决定晶体管的通断。

Buck电路的功能是把直流电压Ui转换成直流电压Uo，实现降压目的。

展开剩余88%反激变换器反激式开关电源是指使用反激高频变压器隔离输入输出回路的开关电源，与之对应的有正激式开关电源。

反激(FLY BACK)，具体是指当开关管接通时，输出变压器充当电感，电能转化为磁能，此时输出回路无电流;相反，当开关管关断时，输出变压器释放能量，磁能转化为电能，输出回来中有电流。

反激式开关电源中，输出变压器同时充当储能电感，整个电源体积小、结构简单，所以得到广泛应用。

应用最多的是单端反激式开关电源。

优点：元器件少、电路简单、成本低、体积小，可同时输出多路互相隔离的电压;缺点：开关管承受电压高，输出变压器利用率低，不适合做大功率电源。

Boost电路Boost(升压)电路是最基本的反激变换器。

Boost变换器又称为升压变换器、并联开关电路、三端开关型升压稳压器。

上面的图就是Boost电路图。

Boost电路是一个升压电路，它的输出电压高于输入电压。

Buck/Boost变换器Buck/Boost变换器：也叫做升降压式变换器，是一种输出电压既可低于也可高于输入电压的单管不隔离直流变换器，但它的输出电压的极性与输入电压相反。

Buck/Boost变换器可以看做是Buck变换器和Boost变换器串联而成，合并了开关管。

开关电容芯片的三种电压转换电路讲解
开关电容芯片是一种常用的电压转换器，可以将输入电压转换为需要的输出电压。

本文将介绍开关电容芯片的三种电压转换电路，分别为反激式、降压式和升压式电路。

反激式电路是将输入电压通过一个开关电容芯片转换为高压的
输出电压。

该电路适用于需要输出高压的场合，比如气体放电灯等。

降压式电路是将输入电压通过一个开关电容芯片转换为低于输
入电压的输出电压。

该电路适用于需要输出低压的场合，比如电子产品中的电路板。

升压式电路是将输入电压通过一个开关电容芯片转换为高于输
入电压的输出电压。

该电路适用于需要输出高压的场合，比如高压发生器等。

以上三种电路均需要通过选择合适的电容和电阻来实现电压转换，并且需要进行精确的控制以达到理想的输出效果。

因此，在实际应用中需要根据具体情况进行选择和调整。

- 1 -。
