开关量采集电路原理开关量采集电路是用于检测和采集开关量信号的电路。
开关量信号是指只存在两个离散状态（通常是高电平和低电平）的信号。
开关量采集电路在工业控制、自动化、仪器仪表等领域广泛应用，常用于检测开关状态、控制电路、触发报警等。
开关量采集电路的原理是将开关量信号转换为相应的数字信号。
一般情况下，开关量信号通过接入电阻与电源相连接，当开关闭合或断开时，会在电路中产生一个高电平或低电平信号。
开关量采集电路需要对这个信号进行检测，并将其转换为数字信号输出。
一个简单的开关量采集电路可以由一个触发器、一个滤波电路和一个比较器组成。
首先，开关量信号经过滤波电路进行处理，以去除可能存在的噪声干扰。
滤波电路可以通过使用电容器和电阻器形成一个RC滤波器来实现。
该滤波器可以将信号的瞬时变化平滑化，以减少干扰。
然后，经过滤波后的信号进入比较器。
比较器是一个电路，它将输入信号与一个预设的阈值进行比较。
当输入信号超过或低于阈值时，比较器将输出一个相应的高电平或低电平信号。
这样，将开关量信号从模拟信号转换为数字信号。
在实际应用中，还可以使用微控制器或数字逻辑集成电路来实现开关量采集电路。
微控制器具有内置的数字输入/输出端口和专用的计数器/定时器功能，可以方便地检测和采集开关量信号。
数字逻辑集成电路可以使用逻辑门等元件来实现开关量信号转换功能。
除了基本的开关量采集电路，还可以根据具体需求添加其他功能。
例如，可以通过添加扩展电路和多路开关等元件来实现多个开关量信号的采集和控制。
此外，还可以通过添加光电隔离电路和电压隔离电路等元件来提高系统的稳定性和安全性。
总之，开关量采集电路的原理是将开关量信号转换为数字信号。
通过滤波电路去除噪声干扰，比较器将模拟信号转换为数字信号。
根据具体应用的需求，还可以添加其他功能来满足系统的需求。
开关量采集电路在工业和自动化控制领域具有重要的应用价值。
开关量输入电路原理
开关量输入电路原理是指使用开关来控制电路的开闭状态的一种电路设计方案。
开关量输入电路通常由一个开关、电源和负载组成。
在闭合状态下，开关连接到电源，从而产生一定的电压或电流信号，被称为“高电平”或“高逻辑位”。
相反，在断开状态下，开关断开电路连接，电压或电流信号为零，被称为“低电平”或“低逻辑位”。
开关量输入电路的设计原理是通过检测开关的状态来确定电路的工作方式。
当开关处于闭合状态时，电流或电压信号能够流经电路，从而使负载工作。
而当开关处于断开状态时，电流或电压信号无法流经电路，导致负载停止工作。
开关量输入电路的应用广泛，常见于各种电子设备中，如电子开关、遥控器等。
它们可以通过简单地控制开关的状态来实现电路的切换，从而实现不同的功能和操作。
另外，开关量输入电路还可以与其他电路相结合，形成更复杂的电路系统。
例如，可以通过开关量输入电路来触发其他电路的开关行为，实现自动控制或触发器的功能。
总的来说，开关量输入电路原理通过开关的开闭状态来控制电路的工作状态，实现电路的开关和切换功能，具有简单、可靠、灵活等特点，在电子设备和自动控制系统中得到广泛应用。
开关量和模拟量输入采集技术原理概述开关量和模拟量输入采集技术在现代自动化系统中得到了广泛应用。
本文将介绍开关量和模拟量的基本概念，讨论它们的采集技术原理以及应用场景。
开关量输入采集技术原理开关量是指只能具有两种状态的信号，通常用来表示开或关、存在或不存在、触发或不触发等情况。
开关量输入采集技术用来将这些开关状态转换为数字信号，以便计算机或控制器进行处理。
传感器的基本原理开关量输入采集技术的核心是传感器，它能够感知物理或电气量的变化，并将其转换为电信号。
常用的开关量传感器包括按钮、开关、光电开关等。
开关量输入采集电路开关量输入采集电路主要由输入电路和输出电路组成。
输入电路用于将传感器输出的电信号处理成稳定的信号，输出电路用于将输入信号转换为计算机或控制器可以读取的数字信号。
模拟量输入采集技术原理模拟量是指连续变化的信号，其取值范围可以是任意的。
模拟量输入采集技术用来将这些连续变化的信号转换为数字信号，以便计算机或控制器进行处理。
传感器的基本原理模拟量输入采集技术的核心也是传感器，常见的模拟量传感器有温度传感器、压力传感器、光敏传感器等。
这些传感器能够将物理或电气量转换为与之成正比的模拟电信号。
模拟量输入采集电路模拟量输入采集电路主要由传感器、信号调理电路和A/D转换器组成。
传感器将物理或电气信号转换为模拟电信号，信号调理电路对模拟电信号进行放大、滤波和线性化处理，A/D转换器将模拟电信号转换为数字信号。
开关量输入和模拟量输入的应用场景开关量输入和模拟量输入采集技术在各个领域都有广泛的应用。
工业自动化在工业自动化系统中，通过开关量输入采集技术可以实现对设备状态的监测和控制。
例如，通过检测某个设备的开关状态来确定其是否正常工作，从而及时发现故障并采取相应的措施。
模拟量输入采集技术则可以用于测量和监测各种物理量，如温度、压力、流量等。
通过对这些模拟量的采集和处理，可以实现对工艺过程的控制和调节。
环境监测开关量输入采集技术可以应用于环境监测领域，如检测门窗的开关状态、光线的亮暗程度等。
模拟量和开关量是在工业自动化领域中常用的两种信号类型，它们的主要区别如下：
1. 物理特性：模拟量是连续变化的信号，它的取值范围可以是任意的实数值。
例如，温度、压力和流量等。
开关量是离散的信号，它只具有两个状态，通常表示为开（ON）和关（OFF）或高电平和低电平。
2. 值的表示形式：模拟量的值可以在一定范围内连续变化，可以是一个实数值或者一个模拟电压或电流。
开关量的值只有两种可能性，通常用逻辑值表示，比如1和0，高电平和低电平，或者真和假。
3. 数据传输：对于模拟量信号，需要使用连续的模拟电路或传输介质来传递和处理信号。
开关量信号可以使用简单的数字电路和数字信号传输方式进行处理和传输。
4. 精度和分辨率：模拟量通常具有很高的精度和分辨率，可以在细微的变化中获得高度的准确性。
开关量的精度和分辨率有限，只能表示两个状态的切换。
5. 应用范围：模拟量通常用于需要测量连续变化的物理量的
应用，如温度控制、压力监测等。
开关量通常用于表示状态、触发行动或控制逻辑的应用，如开关控制、报警监测等。
总结：
- 模拟量是连续变化的信号，取值范围是任意的实数值，常用于测量和控制连续变化的物理量。
- 开关量是离散的信号，只有两种状态，通常用于表示状态、触发行动或控制逻辑。
- 模拟量信号传输和处理需要连续的模拟电路或传输介质，而开关量信号可以使用数字电路和数字信号传输方式。
- 模拟量具有更高的精度和分辨率，而开关量只能表示两种状态的切换。
开关量输入/输出电路一、开关量的隔离与抗干扰1、开关量的隔离（1）隔离的作用隔离的主要作用是：使低压输入电路与大功率的电源隔离；外部现场器件与传输线同数字电路隔离，以免计算机受损；限制地回路电流与地线的错接而带来的干扰；多个输入电路之间的隔离。
（2）开关量的隔离方法常用的开关量的隔离方法主要有以下方式。
○1光电隔离。
（图3－28 光电耦合器原理接线图）○2继电器隔离。
（图3－29 采用继电器隔离的开关原理接线图）○3继电器和光电耦合器双重隔离。
2、抗干扰软件抗干扰措施主要是适当增加延时，以躲开触点抖动的影响。
二、开关量的采集、检测与变位识别1、开关量的采集方式（图3—30 中断申请电路图）当开关状态发生变化时，由于Q端仍保持原状态，D、Q异或的结果使输出由低电平跳变为高电平，通过非门变成低电平向CPU申请一次中断。
当CPU 响应中断以后，发出INTA信号使触发器触发。
D、Q状态趋于一致，异或门输出又成为低电平。
2、开关动作的检测把3次采样的开关量用A、B、C三个布尔数来表示，从中任取出两个进分“与”运算，如果其中有两个或两个以上为“1”，则运算结果必定有一个为“1”；反之，若有两个或两个以上为“0”，则运算结果必定全为“0”。
另外，再根据“或”运算的规则，在N个数中只要有一个是“1”，则运算结果必定是“1”；只有当N个数全为“0”时，结果才为“0”。
可以把三取二表决的算法用以下逻辑算式来处理（A·B）＋（B·C）＋（C·A）（3－15）3、开关变位的识别开关量的状态通常用一位二进制数来表示，例如用“1”代表闭合，用“0”代表断开。
变电所的开关量数目很多，为了简化分析，下面只对用一个字节的二进制数表示的8个开关状态进行分析，但所得到的结论具有普遍的意义。
○1现状○＋原状，若有变位则该位为1；若无变位，则该位为0。
○2（现状○＋原状）∧原状，若为1，则该位由1→0。
○3（现状○＋原状）∧现状，若为1，则该位由0→1。
主题：1200plc i区开关量替换db数据块在现代工业控制系统中，PLC（Programmable Logic Controller）起着至关重要的作用，它负责控制工业设备的运行和生产过程的自动化。
而在PLC编程中，数据块（DB）是非常重要的一部分，用于存储和传输数据。
本文将着重探讨在1200PLC中，如何将I区开关量替换DB数据块的操作方法和步骤。
1. 了解I区和DB数据块的概念1.1 I区是指输入区，用于存储外部输入信号的状态，可以是数字量或模拟量信号。
1.2 DB数据块是指用于存储PLC程序中需要的各种数据的块，在程序运行时可以进行读写操作。
2. 为什么需要将I区开关量替换DB数据块2.1 通常情况下，I区的开关量信号只能在运行时读取，无法在程序中直接使用。
2.2 将I区开关量替换为DB数据块可以方便程序的编写和维护，提高程序的可读性和可靠性。
3. 操作步骤3.1 打开TIA Portal软件，选择对应的1200PLC型号，创建一个新的工程。
3.2 在项目中找到对应的I区输入模块，将需要替换的开关量信号进行配置。
3.3 在DB块中创建一个新的数据块，设置相应的数据类型和存储位置区域。
3.4 将I区开关量信号与新建的DB数据块进行映射，确保数据可以在程序中进行读写操作。
3.5 编写PLC程序，采用新建的DB数据块替换原有的I区开关量，实现程序的逻辑控制。
4. 注意事项4.1 在进行替换操作时，需要确保输入模块的配置和DB数据块的设置是一致的，否则可能出现读写错误或逻辑错误。
4.2 在程序编写过程中，要充分测试和验证替换后的逻辑控制是否符合预期，确保工业设备的正常运行和生产过程的稳定性。
通过以上操作步骤，可以实现在1200PLC中将I区开关量替换为DB 数据块的功能，提高程序的可维护性和稳定性，有利于工业自动化控制系统的优化和升级。
工程师和操作人员需要熟练掌握PLC编程和配置技能，以确保系统的正常运行和生产效率的提高。

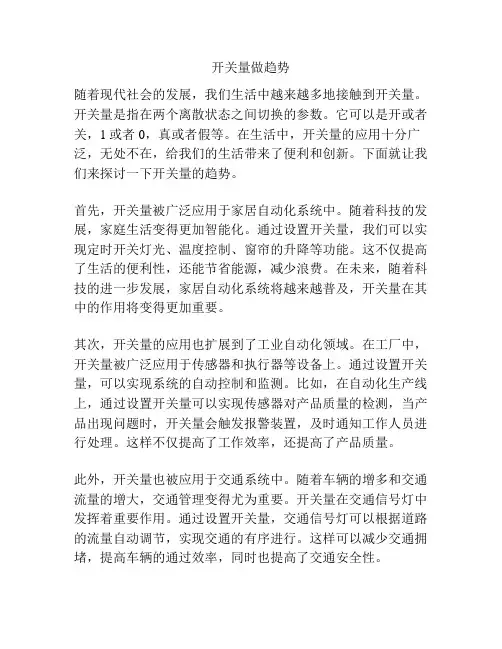

开关量做趋势 随着现代社会的发展，我们生活中越来越多地接触到开关量。开关量是指在两个离散状态之间切换的参数。它可以是开或者关，1或者0，真或者假等。在生活中，开关量的应用十分广泛，无处不在，给我们的生活带来了便利和创新。下面就让我们来探讨一下开关量的趋势。
首先，开关量被广泛应用于家居自动化系统中。随着科技的发展，家庭生活变得更加智能化。通过设置开关量，我们可以实现定时开关灯光、温度控制、窗帘的升降等功能。这不仅提高了生活的便利性，还能节省能源，减少浪费。在未来，随着科技的进一步发展，家居自动化系统将越来越普及，开关量在其中的作用将变得更加重要。
其次，开关量的应用也扩展到了工业自动化领域。在工厂中，开关量被广泛应用于传感器和执行器等设备上。通过设置开关量，可以实现系统的自动控制和监测。比如，在自动化生产线上，通过设置开关量可以实现传感器对产品质量的检测，当产品出现问题时，开关量会触发报警装置，及时通知工作人员进行处理。这样不仅提高了工作效率，还提高了产品质量。
此外，开关量也被应用于交通系统中。随着车辆的增多和交通流量的增大，交通管理变得尤为重要。开关量在交通信号灯中发挥着重要作用。通过设置开关量，交通信号灯可以根据道路的流量自动调节，实现交通的有序进行。这样可以减少交通拥堵，提高车辆的通过效率，同时也提高了交通安全性。 另外，开关量的应用还扩展到了环境监测领域。随着环境污染问题的日益突出，人们对环境质量的关注也越来越高。通过设置开关量，可以实现对空气质量、水质等的监测。当环境质量超过设定的阈值时，开关量会触发报警装置，提醒人们采取相应的措施。这样保护环境、改善生态、提高生活质量都会得到提升。
总之，开关量的应用越来越广泛，给我们的生活带来了很多的便利和创新。家居自动化、工业自动化、交通系统、环境监测等领域都离不开开关量的应用。随着科技的不断进步，开关量的应用将越来越多样化，起到的作用也会越来越重要。我们应该不断关注开关量的发展趋势，不断学习和创新，为实现智能化、绿色化的社会贡献自己的力量。
NPN开关量输出标准
本标准规定了NPN开关量输出在探测距离、工作电压、输出类型、响应时间、环境要求及安装方式等方面的基本要求。
探测距离
NPN开关量输出的探测距离应满足以下要求：
近距离：探测距离应小于或等于10mm；
中距离：探测距离应大于10mm且小于或等于100mm；
远距离：探测距离应大于100mm且小于或等于
1000mm。
工作电压
NPN开关量输出应适应以下工作电压范围：
DC 5V～12V；
AC 10V～30V。
输出类型
NPN开关量输出的输出类型为NPN三极管集电极开路输出。
响应时间
NPN开关量输出的响应时间应不大于10ms。
环境要求
NPN开关量输出应能在以下环境条件下正常工作：
温度：-25℃～+70℃；
湿度：相对湿度5%～95%；
防护等级：IP67。
安装方式
NPN开关量输出可以采用以下几种安装方式：立式安装：探测器竖直安装在支架上；
侧式安装：探测器水平安装在支架上；
嵌入式安装：探测器嵌入到墙体或柜体内。

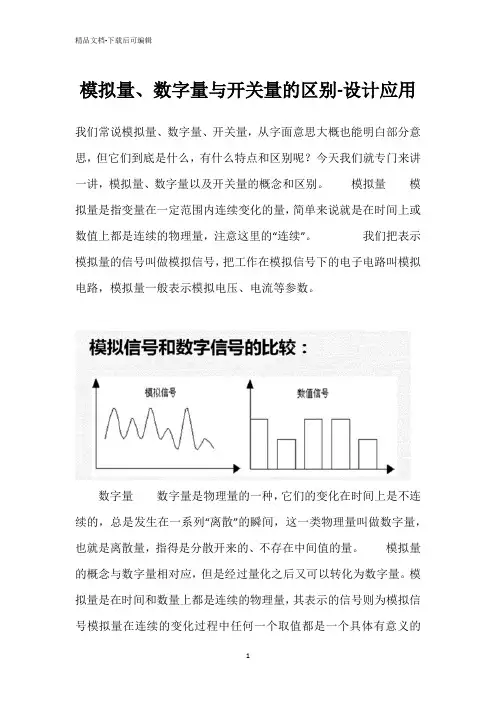

模拟量、数字量与开关量的区别-设计应用我们常说模拟量、数字量、开关量，从字面意思大概也能明白部分意思，但它们到底是什么，有什么特点和区别呢？今天我们就专门来讲一讲，模拟量、数字量以及开关量的概念和区别。
模拟量模拟量是指变量在一定范围内连续变化的量，简单来说就是在时间上或数值上都是连续的物理量，注意这里的“连续”。
我们把表示模拟量的信号叫做模拟信号，把工作在模拟信号下的电子电路叫模拟电路，模拟量一般表示模拟电压、电流等参数。
数字量数字量是物理量的一种，它们的变化在时间上是不连续的，总是发生在一系列“离散”的瞬间，这一类物理量叫做数字量，也就是离散量，指得是分散开来的、不存在中间值的量。
模拟量的概念与数字量相对应，但是经过量化之后又可以转化为数字量。
模拟量是在时间和数量上都是连续的物理量，其表示的信号则为模拟信号模拟量在连续的变化过程中任何一个取值都是一个具体有意义的物理量，如温度，电压，电流等。
连续的电压，电流等信号量，经过抽样和量化后就是数字量。
开关量开关量是指非连续性信号的采集和输出，包括遥控采集和控制输出。
它有1和0两种状态，这是数字电路中的开关性质，而电力上是指电路的开和关或者说是触点的接通和断开。
“开”和“关”是电器基本、典型的功能。
一般开关量装置通过内部继电器实现开关量的输出。
在工业自动化控制中，我们经常会遇到开关量、数字量、模拟量、脉冲量等各种概念，而数字量采集模块则是用于采集数字量的。
一般情况下我们说的数字量是0和1组成的信号类型，通常是经过编码后的有规律的信号。
但是对于开关量来说，触点闭合可以认为是1，触点断开是0，比如深圳诚控电子的DAM-5161开关量输入模块就是把开关量转换为数字量采集信号。
模拟量可以设置临界值量化，小于临界值为0，大于等于临界值为1。
所以这么一看就知道了存在的明显差别了，像开关量为通断信号、无源信号，电阻测试法为电阻0或无穷大，主要指开入量和开出量，是指一个装置所带的辅助触点，譬如电机的温控器所带的继电器的辅助触点也就是电机超温后变位，阀门凸轮开关所带的辅助触点则是阀门开关后变位，接触器所带的辅助触点是接触器动作后变位，至于热继电器却是热继电器动作后变位。
开关量原理
开关量原理是指在控制系统中，用来表示开关状态的信号。
开关量可以分为两
种状态，即开和关，用来表示系统的某种状态或者控制某种动作的信号。
在工业自动化控制系统中，开关量起着非常重要的作用，本文将对开关量原理进行详细介绍。
首先，开关量原理是基于二进制的逻辑系统。
在数字逻辑电路中，开关量信号
只有两种状态，即0和1。
0表示“关”，1表示“开”。
这种二进制的表示方式
非常简单直观，便于系统的控制和判断。
其次，开关量原理在工业自动化领域中有着广泛的应用。
例如，在工厂的生产
线上，用来控制设备启停的信号就是开关量信号。
通过对开关量信号的检测和处理，可以实现对设备的自动控制，提高生产效率，降低人工成本。
另外，开关量原理还可以应用在安防系统中。
例如，门禁系统中的开关量信号
用来表示门的开关状态，通过对这些信号的监测和控制，可以实现对门禁系统的管理和控制，提高安全性和便利性。
此外，开关量原理也被广泛应用于电力系统中。
例如，用来表示电路开关状态
的信号就是开关量信号。
通过对这些信号的监测和控制，可以实现对电力系统的自动化管理，提高电力系统的稳定性和安全性。
总之，开关量原理是控制系统中非常重要的一部分，它通过简单直观的二进制
表示方式，实现了对系统状态和控制动作的准确表示和处理。
在工业自动化、安防系统、电力系统等领域都有着广泛的应用，对提高系统的自动化水平和管理效率起着重要的作用。
开关量输入学院：物理与电子工程学院班级：11.4 学号：1109040433 姓名：陈刘佩摘要：在计算机控制系统中，计算机是信息处理的核心，它不断地从外部获取关于被控对象或过程的状态信息，按照某种策略加工、处理，再向外发出控制信息，从而达到调节、控制的目的。
而我们为了获取系统的运行状态或设定信息，则经常需要进行开关量信号的输入。
关键词：开关量、光耦合器KEY WORDS: switching value、optical coupler一、引言：“开”和“关”是电器最基本、最典型的功能。
开关量，指控制继电器的接通或者断开所对应的值，即“1”和“0”。
开关量是指非连续性信号的采集和输出，包括遥信采集和遥控输出。
开关量主要指开入量和开出量，开关量输入是PLC与现场的以开关量为输出形式的检测元件的连接通道，它把反映生产过程的有关信号转换成CPU单元所能接收的数字信号。
二、开关量1、开关量：该物理量只有两种状态，如开关的导通和断开的状态，继电器的闭合和打开，电磁阀的通和断，等等。
2、开关和开关量信号的区别:开关是一种有两个可选择的、有固定位置的装置，主要用于向单片机输入电平信号。
开关量信号就是通过拨动开关的位置，使单片机得到的一个固定不变的电平信号。
在智能仪器中用于向单片机输入控制命令或数据，开关信号可以通过机械式开关、电子式开关、温度开关等方式产生。
3、开关量信号的特点:只有开和关、通和断、高电平和低电平两种状态的信号叫开关量信号，在智能仪器的电子电路中，通常用二进制数0和1来表示。
4、开关量信号的作用:开关量输入、输出部分是智能仪器与外部设备的联系部件，智能仪器通过接受来自外部设备的开关量输入号和向外部设备发送开关量信号，实现对外部设备状态的检测、识别和对外部执行元器件的驱动和控制。
5、常见电子开关:常见电子开关有：扳键开关、BCD码拔盘开关、磁性开关、光敏器件开关（光电开关、光纤开关等）、温度超限开关等。
开关量名词解释开关量是自动控制领域非常重要的一个概念，它是指用来控制开关设备的信号，也可以说是用来控制设备的命令，它的变化特征是“开”或“关”的，一般的，开关量的表示形式有‘1’或‘0’，‘高’或‘低’。
自动控制工程中，开关量概念用来实现对系统的执行单元指令的指挥和管理。
开关量的状态是由按钮或其他控制元件触发开关，来改变电路中参数的变化来控制系统。
基于计算机的控制系统，运行速度以微秒为单位，从而可以做到操控任何复杂的工况。
现代电子控制系统中，开关量指令常用于控制系统中的大量控制变量，其中包括电机，电动机，传感器，温度调节器，变速器，调压器，计数器，定时器等。
通俗来讲，在自动控制系统中，开关量是一种恒定的电信号，用于表达控制元件的开关状态，比如“关”或“开”、“高”或“低”等。
它是用来控制设备的命令，一般是由控制器发出的“0”或“1”的电字节触发信号，以控制执行元件的状态。
开关量输入可以由按键，旋钮，光栅，传感器，继电器，接近开关等多种元器件来获取，而输出则一般为继电器等多种元件，它们之间的联动可以由外部结构而确定，也可以由内部算法来控制。
简单来讲，开关量指令就是控制设备“开”或者“关”的命令，它们可以被应用于自动化控制系统，以控制设备的设置，响应特定条件和事件。
开关量指令具有较高的计算能力，可以对工艺参数进行精确控制，准确实现用户在实际操作中的要求，提高系统的利用率和灵活性，有效改善设备的操作运行稳定性。
在自动控制工程中，开关量计算机只能在是“开”或“关”之间运作，而不能掌握某一状态的细微变化，因此开关量的变化不平缓，而是以较快的速度发生，特别适用于各种快速而又精准的控制工程之中。
所以，在设计和制造自动控制系统时，开关量是一种实用而有效的控制方式，这种控制方式可以获取和传输较多的控制信息，可以快速准确地控制系统，实现复杂的控制运算。
总之，开关量指令在自动控制系统中是一种非常重要的概念，它可以提高系统的运行稳定性，提高生产效率，可以准确地控制电动机和传感器的运行，简化操作，为设备的设计制造提供有效的保障。
开关量
“开”和“关”是电器最基本、最典型的功能。开关量，指控制继电器的接通或者断开所对应的
值，即“1”和“0”。
开关量是指非连续性信号的采集和输出，包括遥信采集和遥控输出。它有1和0两种
状态，这是数字电路中的开关性质，而电力上是指电路的开和关或者说是触点的接通和断开。
一般开关量装置通过内部继电器实现开关量的输出。
对模拟信号DIY开关量的简单方法是在输出端加装使用相应控制电压的继电器，反应
模拟信号的“有”和“无”，实现开关量转化。
1、 开关量为通断信号，无源信号，电阻测试法为电阻0或无穷大；
也可以是有源信号，专业叫法是阶跃信号，就是0或1，可以理解成脉冲量，多个开关
量可以组成数字量
2、数字量：有0和1组成的信号类型，通常是经过编码后的有规律的信号。和模拟量
的关系是量化后的模拟量。
3、模拟量：连续的电压，电流等信号量，模拟信号是幅度随时间连续变化的信号，其
经过抽样和量化后就是数字量。
4、脉冲量：在瞬间电压或电流由某一值跃变到另一值的信号量。在量化后，其连续规
律的变化就是数字量，如果其由0变成某一固定值并保持不变，其就是开关量
开关量主要指开入量和开出量，是指一个装置所带的辅助点，譬如变压器的温控器所带
的继电器的辅助点（变压器超温后变位）、阀门凸轮开关所带的辅助点（阀门开关后变位），
接触器所带的辅助点（接触器动作后变位）、热继电器（热继电器动作后变位），这些点一
般都传给PLC或综保装置，电源一般是由PLC或综保装置提供的，自己本身不带电源，所
以叫无源接点，也叫PLC或综保装置的开入量。
