DCS集散控制系统详解-上

DCS控制系统介绍
DCS控制系统（Distributed Control System，简称DCS）是一种基于现代技术的集散控制系统，它主要应用于工业生产和制造领域，用于控制和监控生产过程中各项参数和设备，以实现自动化生产。

DCS控制系统由多个分布在各个生产单元的控制器组成，这些控制器之间通过网络进行信息传输和数据交换，实现对整个生产过程的控制和监控。

每个控制器负责管理一定范围的生产设备和参数，通过与传感器、执行器等设备连接，实现对生产过程的监测和控制。

DCS控制系统的核心是集中管理系统，它由工程师对整个生产系统进行规划、设计和编程，定义各种控制策略和逻辑，以实现生产过程的自动化控制。

集中管理系统可以实时监测各个控制器的运行状态，收集和处理生产数据，为决策提供支持，确保生产过程的顺利进行。

DCS控制系统的分散控制器通常由工控机或PLC等硬件组成，它们负责执行集中管理系统下发的控制策略，控制各种生产设备的运行和参数调节。

分散控制器之间可以相互通信，实现对整个生产过程的协调与同步，提高生产效率和质量。

DCS控制系统具有高可靠性和稳定性，通过采用冗余设计和故障恢复机制，可以保证系统在出现故障时快速恢复，确保生产过程的连续性和稳定性。

同时，DCS系统可以对生产过程进行实时监测和报警，及时发现并解决问题，保证生产过程的安全性和可靠性。

总的来说，DCS控制系统是一种先进的生产自动化控制系统，具有集中管理、分散控制、多任务处理、模块化设计和高可靠性等特点，可以满
足各种工业生产领域的自动化控制需求，提高生产效率，节约成本，保证生产质量，是工业生产自动化的重要技术手段。

DCS控制系统第一章自控仪表工基础识图在讲DCS系统系统之前,先和大家一起回顾一下仪表工的基础识图，对今后大家日后的学习，仪表、控制系统检修维护都会有一定的意义。

1.1 仪表功能标志1.1.1 仪表功能标志组成仪表的功能标志由一个首位字母及一个或多个后继字母组成。

示例如下:例1 PI——功能标志P——首位字母（表示被测变量）I——后继字母（表示功能）例2 TIC——功能标志T——首位字母（表示被测变量）IC——后继字母（表示功能）表示连锁功能）1.1.2仪表功能字母代号仪表功能标志的字母代号见表1.1表1.1 常用仪表功能字母代号1.2 仪表检测流程图常见图形符号 1.2.1 常用仪表流程图符号及其含义a) 常规仪表b) 引入计算机或DCS 控制系统仪表1.3 仪表检测流程图识图MFRISA 30101MMPRISA 30102TSA 30103PIS 30104PIS 30105HL图1.1 工艺检测控制流程图1.4 仪表接线图识图（略）第二章 计算机控制系统及DCS 基础知识集散控制系统(Distributed Control System, DCS)是计算机控制系统的一种结构形式。

计算机控制是以自动控制理论和计算机技术为基础的，自动控制理论是计算机控制的理论支柱，计算机技术的发展又促进了自动控制理论的发展与应用。

计算机控制系统有多种结构形式，DCS就是其中的一种。

2.1 计算机控制系统基础知识2.1.1 计算机控制系统的一般概念计算机控制是关于计算机技术如何应用于工业生产过程自动化的一门综合性学问。

计算机控制的应用领域是非常广泛的，从计算机应用的角度出发，工业自动化是其重要的一个领域；而从自动化的领域来看，计算机控制系统又是其主要的实现手段。

可以说，计算机控制系统与用于科学计算及数据处理的一般计算机是两类不同用途、不同结构组成的计算机系统。

计算机控制系统是融计算机技术与工业过程控制于一体的综合性技术，它是在常规仪表控制系统的基础上发展起来的。

集散式控制系统（DCS）开发及应用方案一、实施背景随着工业4.0的到来，产业结构逐渐向智能化、自动化、信息化方向发展。

在此背景下，企业越发重视生产过程的优化与控制。

传统的手动控制和集中式控制系统已无法满足现代工业生产的需求，因此开发集散式控制系统（DCS）成为产业发展的必然趋势。

二、工作原理集散式控制系统（DCS）是一种分布式控制系统，它将控制功能分散到多个智能节点，实现多点控制。

每个智能节点都具备独立的处理能力，可以自主完成局部控制任务，同时又通过通信网络相互连接，实现信息共享和全局控制。

这种系统结构提高了控制效率，降低了控制风险，并可以根据实际生产需求进行灵活的配置和扩展。

三、实施计划步骤1.需求分析：明确控制对象和控制要求，分析现有设备和工艺流程，为系统设计提供依据。

2.系统设计：根据需求分析结果，设计系统的硬件架构、软件功能和网络拓扑结构。

3.硬件选型与配置：选择合适的处理器、传感器、执行器等硬件设备，并配置到相应的智能节点上。

4.软件开发：编写控制算法、数据处理和通信协议等软件程序，实现系统的各项功能。

5.系统集成与调试：将各个智能节点连接起来，进行系统集成和调试，确保系统的稳定性和可靠性。

6.用户培训与文档编写：对用户进行操作培训，编写用户手册和维修手册等文档资料。

7.项目验收与推广：完成项目验收，收集用户反馈，对系统进行持续优化和推广。

四、适用范围集散式控制系统（DCS）适用于各种工业生产领域，如石油化工、电力、制药、食品加工等。

它适用于大型生产线和复杂工艺流程的控制，同时也可以用于小型工厂和实验室的自动化控制。

五、创新要点1.分布式架构：采用分布式控制系统结构，将控制功能分散到多个智能节点上，提高了系统的可靠性和灵活性。

2.智能节点自治：每个智能节点具有独立的处理能力，可以自主完成局部控制任务，降低了对中心控制器的依赖。

3.信息共享与全局控制：通过通信网络实现信息共享和全局控制，提高了生产过程的协调性和一致性。

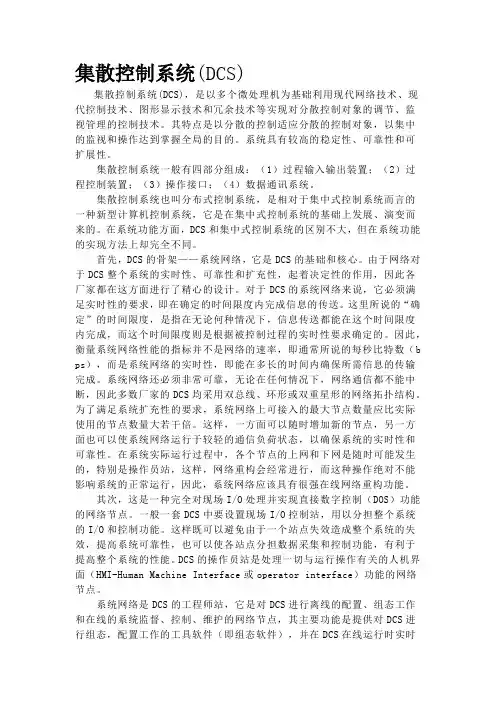

集散控制系统(DCS)集散控制系统(DCS)，是以多个微处理机为基础利用现代网络技术、现代控制技术、图形显示技术和冗余技术等实现对分散控制对象的调节、监视管理的控制技术。

其特点是以分散的控制适应分散的控制对象，以集中的监视和操作达到掌握全局的目的。

系统具有较高的稳定性、可靠性和可扩展性。

集散控制系统一般有四部分组成：（1）过程输入输出装置；（2）过程控制装置；（3）操作接口；（4）数据通讯系统。

集散控制系统也叫分布式控制系统，是相对于集中式控制系统而言的一种新型计算机控制系统，它是在集中式控制系统的基础上发展、演变而来的。

在系统功能方面，DCS和集中式控制系统的区别不大，但在系统功能的实现方法上却完全不同。

首先，DCS的骨架——系统网络，它是DCS的基础和核心。

由于网络对于DCS整个系统的实时性、可靠性和扩充性，起着决定性的作用，因此各厂家都在这方面进行了精心的设计。

对于DCS的系统网络来说，它必须满足实时性的要求，即在确定的时间限度内完成信息的传送。

这里所说的“确定”的时间限度，是指在无论何种情况下，信息传送都能在这个时间限度内完成，而这个时间限度则是根据被控制过程的实时性要求确定的。

因此，衡量系统网络性能的指标并不是网络的速率，即通常所说的每秒比特数（b ps），而是系统网络的实时性，即能在多长的时间内确保所需信息的传输完成。

系统网络还必须非常可靠，无论在任何情况下，网络通信都不能中断，因此多数厂家的DCS均采用双总线、环形或双重星形的网络拓扑结构。

为了满足系统扩充性的要求，系统网络上可接入的最大节点数量应比实际使用的节点数量大若干倍。

这样，一方面可以随时增加新的节点，另一方面也可以使系统网络运行于较轻的通信负荷状态，以确保系统的实时性和可靠性。

在系统实际运行过程中，各个节点的上网和下网是随时可能发生的，特别是操作员站，这样，网络重构会经常进行，而这种操作绝对不能影响系统的正常运行，因此，系统网络应该具有很强在线网络重构功能。

DCS是分布式控制系统的英文缩写（Distributed Control System），在国内自控行业又称之为集散控制系统。

即所谓的分布式控制系统，或在有些资料中称之为集散系统，是相对于集中式控制系统而言的一种新型计算机控制系统，它是在集中式控制系统的基础上发展、演变而来的。

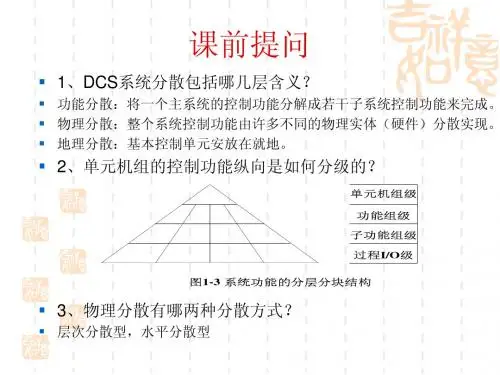

它是一个由过程控制级和过程监控级组成的以通信网络为纽带的多级计算机系统，综合了计算机，通信、显示和控制等4C技术，其基本思想是分散控制、集中操作、分级管理、配置灵活以及组态方便。

在系统功能方面，DCS和集中式控制系统的区别不大，但在系统功能的实现方法上却完全不同。

首先，DCS的骨架—系统网络，它是DCS的基础和核心。

由于网络对于DCS整个系统的实时性、可靠性和扩充性，起着决定性的作用，因此各厂家都在这方面进行了精心的设计。

对于DCS的系统网络来说，它必须满足实时性的要求，即在确定的时间限度内完成信息的传送。

这里所说的“确定”的时间限度，是指在无论何种情况下，信息传送都能在这个时间限度内完成，而这个时间限度则是根据被控制过程的实时性要求确定的。

因此，衡量系统网络性能的指标并不是网络的速率，即通常所说的每秒比特数（b ps），而是系统网络的实时性，即能在多长的时间内确保所需信息的传输完成。

系统网络还必须非常可靠，无论在任何情况下，网络通信都不能中断，因此多数厂家的DCS均采用双总线、环形或双重星形的网络拓扑结构。

为了满足系统扩充性的要求，系统网络上可接入的最大节点数量应比实际使用的节点数量大若干倍。

这样，一方面可以随时增加新的节点，另一方面也可以使系统网络运行于较轻的通信负荷状态，以确保系统的实时性和可靠性。

在系统实际运行过程中，各个节点的上网和下网是随时可能发生的，特别是操作员站，这样，网络重构会经常进行，而这种操作绝对不能影响系统的正常运行，因此，系统网络应该具有很强在线网络重构功能。

其次，这是一种完全对现场I/O处理并实现直接数字控制（DDC）功能的网络节点。

DCS控制系统详解（化工厂）提起DCS系统，化工人都不陌生，因为它是化工厂的大脑，会根据采集现场仪表（温度、压力、流量、液位等）信号作出判断，让输出的信号对管道的阀门进行控制由于DCS涉及的知识面很广，所以今天只介绍基本结构和原理部分，希望能为工厂中相尖操作人员以及初学者提供参考。

01基本结构DCS是Distributed Control System的缩写，直译为“分布式控制系统”。

由于产品生产厂家众多，系统设计不尽相同，功能和特点也各不相同。

国内在翻译时，也有不同的称呼：分散控制系统（简称DCS）集散控制系统（简称TDCS或TDQ分布式计算机控制系统（简称DCCS） 02系统组成三站一线：工程师站、操作员站、现场控制站、系统网络1 '工程师站对DCS进行离线的配置、组态工作和在线的系统监督、控制、维护的网络接点。

主要功能：提供对DCS进行组态，配置工作的工具软件，并在DCS 在线运行时实时监视DCS网络上各个节点的运行情况，使系统工程师可以通过工程师站及时调整系统配置及一些系统参数的设定，使DCS随时处在最佳工作状态之下。

2'操作员站处理一切与运行操作有尖的人机界面（HIS，Human Interface Statio n,或01, Operator In terface ‘或MMI ‘ Man Machi ne In terface）功能的网络节点。

主要功能：为系统的运行操作人员提供人机界面，使操作员可以通过操作员站及时了解现场运行状态、各种运行参数的当前值、是否有异常情况发生等，并可通过输入设备对工艺过程进行控制和调节，以保证生产过程的安全、可靠、高效。

3、场控制站现场控制站是DCS的核心，是对现场I/O处理并实现直接数字控制（DDC功能的网络节点。

系统主要的控制功能由它来完成，系统的性能、可靠性等重要指标也都要依靠现场控制站保证。

其设计、生产及安装都有很高的要求，是分散控制系统中的主要任务执仃君°4、系统网络系统网络是连接系统各个站的桥梁。
