国内外变压器的现状及发展 沈阳变压器研究所贺以燕 从1885年匈牙利三位工程师发明了变压器以来，一个多世纪里，变压器有了长足的发展，电压已达到百万伏级，使输电距离超过1000km。 变压器的发展现状 1. 电力变压器一个世纪以来，电力变压器原理未曾改变，随着年代的推进，先进生产设备日臻完善，因而各项技术参数愈来愈先进。 （1）国外在世界范围内形成了几大集团：乌克兰扎布洛斯变压器厂，年生产能力100GV A；俄罗斯陶里亚第变压器厂，年生产能力40GV A，ABB公司29个电力变压器厂年生产能力80～100GV A，英法GEC-Alshtom年生产能力40GV A，日本各厂总和（三菱、东芝、日立、富士）年生产能力65GV A，德国TU集团年生产能力40GV A。全世界1986年共生产522GV A（缺南美与非洲）。 这些公司生产的已在系统运行的代表性产品：1150kV、1200MV A，735～765kV、800MV A，400～500kV、3φ750MV A或1φ550MV A，220kV、3φ1300MV A电力变压器；直流输电±500kV、400MV A换流变压器。 电力变压器主要为油浸式，产品结构有两类：心式和壳式。心式生产量占95%，壳式只占5%。 心式与壳式互无压倒性的优点，只是心式工艺简单一些，因而为大多数厂家采用，而壳式结构与工艺都要复杂一些，只有传统性工厂采用，而壳式结构与工艺都要复杂一些，只有传统性工厂采用。壳式特别适用于高电压、大容量，其绝缘、机械及散热都有优点且适宜于山区水电站的运输，因而仍有其生命力。 （2）国内解放前我国只能生产配电变压器，最高电压、最大容量为33kV、2000kV A。随着国家几个五年计划，建设了沈阳变压器厂为主的专业生产厂，到“八五”末，建立了一批大中小型骨干工厂，形成了我国自己的变压器行业。我国沈阳变压器厂、西安变压器厂、保定变压器厂均已成批生产500kV级电力变压器，在500kV系统内运行，最长的已超过17年，经过十几年的不断改进，其运行指标与进口变压器完全相当，总产量达150GVA。 （3）组件 ①套管。国外原全苏电瓷厂（现在乌克兰境内）已生产供应1150kV电容式套管，日本NGK已生产供应1100kV电容式套管。 我国南京电瓷厂、西安电瓷厂可成批量供应500kV电容式套管，南京电瓷厂20世纪70年代（以下年代均指20世纪）末已试制成功750kV套管。
配电变压器的选用 目前，在国内建设的配电系统中，为了保障整体电力管网的安全运行，一般会根据技术标准与设计要求在配电工程中选择和安装相适应的变压器，起到继电保护的作用。变压器是配电系统的基础设备之一，具有变阻抗、变压、变流等多方面的作用。在配电系统中，根据变压器的容量和重要程度设置性能良好、可靠的继电保护装置，对保障整体及局部配电系统的安全、稳定运行都具有深远的意义。 1、配电工程中变压器的选择 1.1 变压器型号的选择在配电工程的建设过程中，变压器型号的选择对于T程的质量和稳定性具有重要的影响。变压器的型号选择要综合分析配电线路负荷的类型、大小、分布情况等因素，并且结合配电线路建设的具体要求。在国内传统的配电工程建设中，变压器的型号选择普遍缺少对于配电线路运行中各类数据的科学分析和计算，导致配电线路中不稳定因素及能源浪费的现象客观存在。随着现代电力技术的不断发展以及各类新型变压器的研发与应用，对于变压器型号的选择更要坚持科学、合理、实用的原则，并且根据配电线路的供电
范围，最终确定变压器的容量。在我国城乡配电工程建设中，变压器容量的选择一般是根据实际负荷及5～l0年电力发展计划来选定。 1.2 变压器台区位置的选择配电工程中变压器台区位置的选择是否合理关系到电压的输送质量、线路的运行状态等问题。在变压器台区位置的选择中应坚持综合考虑、从实际出发的基本原则，并且保证尽量降低线损和工程投资。在城乡配电工程的建设中，变压器台区位置的选择具有一定的差异性。城市配电工程中，变压器的台区位置应满足线路末端电压降不大于4%，市区不超过250m，繁华地区不宜超过150。农村配电工程中，变压器的台区位置则要依据“小容量、密布点、短半径”的原则，合理选择配电变压器的位置。 2、配电工程中变压器安装的要点分析 2.1 变压器的整体定位和安装电力T程技术人员要经过精密的测量和定位后才能确定变压器的安装位置。配电丁程中变压器的体积、重量一般都比较大，需要运用大型的起吊装置才能将其搬运到变压器室内。当变压器就位后，安装技术人员应根据安装罔纸对其距墙尺寸和方位进行反复测量，距门距离应控制在800～l 000mm，横向距墙距离应控制在700～800 IHYI。在变压器台架的安装过程中，两杆的间距要严格控制在2~2.5 ri11 。变压器的腰栏要采用4～6 ITlm 的铁丝进行定，腰栏与带电部分的距离应在0.2lq’l以上。
摘要：详细介绍了一个带有中间抽头高频大功率变压器设计过程和计算方法，以及要注意问题。根据开关电源变换器性能指标设计出变压器经过在实际电路中测试和验证，效率高、干扰小，表现了优良电气特性。关键词：开关电源变压器；磁芯选择；磁感应强度；趋肤效应；中间抽头 0 引言 随着电子技术和信息技术飞速发展，开关电源SMPS(switch mode power supply)作为各种电子设备、信息设备电源部分，更加要求效率高、成本小、体积小、重量轻、具有可移动性和能够模块化。变压器作为开关电源必不可少磁性元件，对其进行合理优化设计显得非常重要。在高频开关电源设计中，真止难以把握是磁路部分设计，开关电源变压器作为磁路部分核心元件，不但需要满足上述要求，还要求它性能高，对外界干扰小。由于它复杂性，对其设计一、两次往往不容易成功，一般需要多次计算和反复试验。因此，要提高设计效果，设汁者必须有较高理论知识和丰富实践经验。 1 开关电源变换器性能指标 开关电源变换器部分原理图如图1所示。 https://www.doczj.com/doc/031410596.html,提示请看下图: 其主要技术参数如下： 电路形式半桥式； 整流形式全波整流； 工作频率 f=38kHz； 变换器输入直流电压 Ui=310V； 变换器输出直流电压 Ub=14.7V； 输出电流 Io=25A； 工作脉冲占空度 D=0.25～O.85； 转换效率η≥85％； 变压器允许温升△τ=50℃； 变换器散热方式风冷； 工作环境温度t=45℃～85℃。 2 变压器磁芯选择以及工作磁感应强度确定 2.1 变压器磁芯选择 目前，高频开关电源变压器所用磁芯材料一般有铁氧体、坡莫合金材料、非晶合金和超微晶材料。这些材料中，坡莫合金价格最高，从降低电源产品成本方面来考虑不宜采用。非晶合金和超微晶材料饱和磁感应
电力变压器继电保护技术的应用与发展 【摘要】本文首先论述了电力变压器的继电保护措施，继而分析了继电保护装置在电力变压器故障中的应用，接着就继电保护装置在实际应用中应考虑的问题和应对措施进行了简要阐述，最后对继电保护的未来发展趋势谈了一点看法，仅供参考。 【关键词】电力变压器；继电保护技术；应用；发展 继电保护是一个自动化的装置设备，它的目的是当其保护的系统中电路或元器件出现故障或不正常运行时，这个系统的额保护装置能及时根据设定的程序在系统相应的部位实现跳闸或短路等既定操作，使故障电路或元器件从系统中脱离或者发出信号通知管理人员处理，以达到最大限度地降低电路或元器件的损坏，使被保护系统稳定运行。在电力系统中，电力变压器作为其大量使用的关键设备，其运行的可靠性是整个电力系统安全运行的重要保证。一旦其发生故障，却又无相应的保护装置对其进行保护，就会使整个电力系统无法正常运行。为此，应用继电保护装置对其进行保护显得尤为重要。 1.电力变压器的继电保护措施 1.1瓦斯保护 瓦斯保护是大中型变压器不可缺少的安全保护，其分为轻瓦斯保护动作于信号、重瓦斯保护动作于断路器跳闸。（1）轻瓦斯保护动作：当变压器局部产生击穿或短路故障时，其变压器内会产生气体，这时继电保护装置会根据气体的速度、特征以及成分等，来推测其故障的原因、部位和严重程度。当因为是滤油、加油或气动强油循环装置而产生气体，或是因温度下降或漏油使油面下降，再或是因为变压器轻微故障而产生气体等原因时，保护装置会发出瓦斯信号。（2）重瓦斯保护动作：当变压器内油面剧烈下降或保护装置二次回路故障，或是检修后油中空气分离太快等，均会导致瓦斯动作于跳闸。 1.2差动保护 差动保护是电力系统中，被保护设备发生短路故障，流进被保护设备的电流和流出的电流不相等，从而产生差电流，当产生的差电流大于差动保护装置的整定值时而动作的一种保护装置。 1.3后备保护 当回路发生故障时，回路上的保护将在瞬间发出信号断开回路的开断元件（如断路器），这个立即动作的保护就是主保护。当主保护因为各种原因没有动作，在延时很短时间后（延时时间根据各回路的要求），另一个保护将启动并动作，将故障回路跳开。这个保护就是后备保护。
10 kV配电变压器保护配置方式的合理选择 - 摘要：10 kV配电变压器的保护配置主要有断路器、负荷开关或负荷开关加熔断器等。负荷开关投资省，但不能开断短路电流，很少采用；断路器技术性能好，但设备投资较高，使用复杂，广泛应用不现实；负荷开关加熔断器组合的保护配置方式，既可避免采用操作复杂、价格昂贵的断路器，弥补负荷开关不能开断短路电流的缺点，又可满足实际运行的需要，该配置可作为配电变压器的保护方式，值得大力推广，为此，对10 kV环网供电单元和终端用户10 kV配电变压器采用断路器、负荷开关加熔断器组合的保护配置方式进行技术-经济比较，供配电网的设计和运行管理部门参考。 关键词：10 kV配电变压器；断路器；负荷开关；熔断器；保护配置 无论是在环网供电单元、箱式变电站或是终端用户的高压室结线方式中, 如配电变压器发生短路故障时，保护配置能快速可靠地切除故障，对保护10 kV高压开关设备和变压器都非常重要。保护方式的配置一般有两种：一种利用断路器；另一种则利用负荷开关加高遮断容量的后备式限流熔断器组合。这两种配置方式在技术和经济上各有优缺点，以下对这两种方式进行综合比
较分析。 1环网供电单元接线形式 1.1环网供电单元的组成 环缆馈线与变压器馈线间隔均采用负荷开关, 通常为具有接通、隔断和接地功能的三工位负荷开关。变压器馈线间隔还增加高遮断容量后备式限流熔断器来提供保护。实际运行证明，这是一种简单、可靠而又经济的配电方式。 1.3环网供电单元保护配置的特点 负荷开关用于分合额定负荷电流, 具有结构简单、价格便宜等特点, 但不能开断短路电流，高遮断容量后备式限流熔断器为保护元件, 可开断短路电流，如将两者有机地结合起来,可满足配电系统各种正常和故障运行方式下操作保护的要求。断路器参数的确定和结构的设计制造均严格按标准要求进行，兼具操作和保护两种功能，所以其结构复杂，造价昂贵，大量使用不现实。环网柜中大量使用负荷开关加高遮断容量后备式熔断器组合装置，把对电器不尽相同的操作与保护功能分别由两种简单、便宜的元件来实现，即用负荷开关来完成大量发生的负荷合分操作，而采用高遮断容量后备式限流熔断器对极少发生短路的设备起保护作用，很好地解决问题，既可避免使用操作复杂、价格昂贵
变压器容量的选择与计 算 Revised by Petrel at 2021
变压器容量的选择与计算电力变压器是供电系统中的关键设备，其主要功能是升压或降压以利于电能的合理输送、分配和使用，对变电所主接线的形式及其可靠与经济有着重要影响。所以，正确合理地选择变压器的类型、台数和容量，是主接线设计中一个主要问题。 一、台数选择 变压器的台数一般根据负荷等级、用电容量和经济运行等条件综合考虑确定。当符合下列条件之一时，宜装设两台及以上变压器： 1.有大量一级或二级负荷在变压器出现故障或检修时，多台变压器可保证一、二级负荷的供电可靠性。当仅有少量二级负荷时，也可装设一台变压器，但变电所低压侧必须有足够容量的联络电源作为备用。 2.季节性负荷变化较大根据实际负荷的大小，相应投入变压器的台数，可做到经济运行、节约电能。 3.集中负荷容量较大虽为三级负荷，但一台变压器供电容量不够，这时也应装设两台及以上变压器。 当备用电源容量受到限制时，宜将重要负荷集中并且与非重要负荷分别由不同的变压器供电，以方便备用电源的切换。 二、容量选择
变压器容量的选择，要根据它所带设备的计算负荷，还有所带负荷的种类和特点来确定。首先要准确求计算负荷，计算负荷是供电设备计算的基本依据。确定计算负荷目前最常用的一种方法是需要系数法，按需要系数法确定三相用电设备组计算负荷的基本公式为： 有功计算负荷（kw ）c m d e P P K P == 无功计算负荷（kvar ）tan c c Q P ?= 视在计算负荷（kvA ）cos c c P S ?= 计算电流（A ）c I = 式中N U ——用电设备所在电网的额定电压（kv ）; d K ——需要系数； Pe ——设备额定功率； K Σq ——无功功率同期系数； K Σp ——有功功率同期系数； tan φ设备功率因数角的正切值。 例如：某380V 线路上，接有水泵电动机5台，共200kW ，另有通风机5台共55kW ，确定线路上总的计算负荷的步骤为 （1）水泵电动机组需要系数d K =0.7~0.8(取d K =0.8)，cos 0.8?=， tan 0.75?=，因此 （2）通风机组需要系数d K =0.7~0.8(取d K =0.8)，cos 0.8?=， tan 0.75?=，因此
随着新增发电装机的不断增长，我国对各类变压器的需求也持续增长。近年来，国内变压器行业通过引进国外先进技术，使变压器产品品种、水平及高电压变压器容量都有了大幅提高。国内企业生产的变压器品种包括超高压变压器、换流变压器、全密封式变压器、环氧树脂干式变压器、卷铁心变压器、组合式变压器等。此外，随着新材料、新工艺的不断应用，国内各变压器制造企业还不断研制和开发出各种结构形式的变压器，以适应市场发展。 1变压器行业规模和市场结构分析 目前，我国注册的变压器生产企业1000多家，有能力生产500kV 变压器的企业不超过10家，其中包括特变电工的沈阳变压器厂、衡阳变压器厂、西安变压器厂、保定天威保变电气股份有限公司、常州 压器有限公司等；能生产220kV变压器的企业不超过30家，生产110kV级的企业则有100家左右，其中年产超过百台的企业有特变电工衡变、沈变，保变、青岛青波、华鹏等厂家；生产干式配电变压器的企业约有100家，生产能力在100万kV?A以上的企业有顺德、金乡、许继、华鹏等厂家；生产箱式变压器的企业有600~700家。
我国变压器行业规模庞大，但中小企业居多。根据截止2008年11月的统计，我国变压器行业内共有企业1589个，工业总产值超过1亿的只有130多家，员工人数超过2000人的只有16家。根据统计，销售收入最高的保定天威达到了107.9亿元，占全行业的5.86%，前10名企业的累计份额为20.6%。近年来，通过技术改造、兼并重组和扩张等方式，我国变压器类产品的生产能力大幅度提升。例如，特变 生产厂，保定天威拥有保定、秦皇岛、合肥等生产厂。三个集团变压器类产品的生产能力均接近或超过80000MV?A。与此同时，以华鹏、达驰、青岛、钱江等企业为代表的生产企业也在逐步地扩大自己的生产规模，提高自己的生产能力，年生产能力均在千万千瓦时以上。 中国投资，近年来在我国建立的变压器合资生产企业，如ABB、西门子、阿海珐、东芝、晓星等，在中国变压器市场上尤其是在高电压等级产品上占有一定的份额。 目前，在中国境内生产变压器的企业主要分为四大阵营：ABB、阿海珐、西门子、东芝等几大跨国集团公司以绝对优势形成了第一阵营，占据20%～30%的市场份额，且市场份额仍在不断扩大；保变、西变、特变等国内大型企业通过提升产品的技术水平和等级，占有

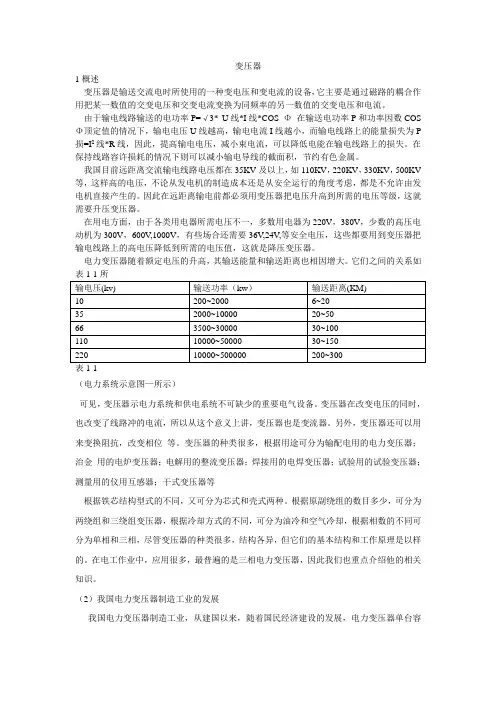

一、变压器简介 各种电子装备常用到变压器，作用是提供各种电压确保系统正常工作；提供系统中以不同电位操作部份得以电气隔离；对交流电流提供高阻抗，但对直流则提供低的阻抗等。变压器除了能够在一个系统里占有显着百分比的重量和空间外，另一方面在可靠性方面，它亦是衡量因子中的要项。对不同类型的变压器都有相应的技术要求，可用相应的技术参数表示。如电源变压器的主要技术参数有：额定功率、额定电压和电压比、额定频率、工作温度等级、温升、电压调整率、绝缘性能和防潮性能、频率特性、非线性失真、磁屏蔽和静电屏蔽、效率等。 1.变压器分类 按工作频率分类，可分为以下几种：工频变压器：工作频率为50或60Hz;中频变压器：工作频率为400~1000Hz;音频变压器：工作频率为20~20kHz;超音频变压器：工作频率为20~100kHz;高频变压器：工作频率为20~100kHz 以上。 2.电压比 当变压器两组线圈圈数分别为N1和N2时，且N1为初级，N2为次级，则在初级线圈上加一交流电压，在次级线圈两端就会产生感应电动势。当N2>N1时，其感应电动势要比初级所加的电压还要高，这种变压器称为升压变压器：当N2
电力变压器 、电力变压器的结构组成 电力变压器的主要结构是由铁芯、绕组、油箱、附件等这几部分组成。其中铁芯和绕组装在一起构成的整体叫器身。在当今市场中，运用高端技术造就的复杂结构的变压器具有容量大、电压高、重量受到严格限制等优点，这是设计师在数年成功制造电力变压器积累了丰富经验的基础上，对那些不合理的落后的结构进行了改进同时采用新型技术的结晶，使得现在的变压器在结构上更加趋于合理，经济，耐用。 1.电力变压器各部分的结构组成: （1）铁芯 铁芯是电力变压器的磁路部分，也是器身的骨架，由铁芯柱（柱上套装绕组）、铁轭（连接铁芯以形成闭合磁路）组成。为了减小涡流和磁滞损耗，提高磁路的导磁性，铁芯采用0.35mm-0.5mm厚的硅钢片涂绝缘漆后交错叠成。小型变压器铁芯截面为矩形或方形，大型变压器铁芯截面为阶梯形，这是为了充分利用空间。 为缩短绝缘距离，降低局部放电量，在铁芯外面置一层由金属膜复合纸条黏 制而成的金属围屏。金属膜本身厚度很薄，宽度也仅有50mn而已，因此，一方面不会在自身中形成较大的涡流，另一方面对铁芯的尖角产生了较好的屏蔽作用。与此同时，在铁芯的旁轭内侧也置有金属膜围屏，用以保护高压线圈。 夹件则多采用大板式腹板和鱼刺状支板结构，这在很大程度上降低了金属构件垂直线圈顶部的漏磁面积。再配上纸板结构，将大大降低杂散损耗。线圈引线的引出结构也在不断被简化，不仅省去了夹件加强板，还方便中低压引线的排布, 从而可将强油导向循环的导油管和下夹件连为一体。这也促进了杂散损耗值的降低，对大型电力变压器来讲意义更为重大。因为杂散损耗在变压器总损耗中所占比例会随着容量的增大而增大。因此，有效提高了线圈的电流密度，减轻电力变压器的重量。 上铁轭下部用楔形绝缘撑紧，进一步加强器身短路的机械强度；下铁轭垫块分块制造分块安装，在器身装配完成以后，仍能方便地固定在铁轭上均匀分布的夹紧钢带螺栓。 铁芯油道共4层，为提高散热效率，使用6mn厚纸板直接黏在铁芯片上，并在铁芯每隔100mn放置一层0.5mm的纸板，防止铁芯片的相对滑动。 （2）绕组 绕组是电力变压器的电路部分，采用绝缘铜线或铝线绕制而成，一般有两个或两个以上的绕组，其中接电源的绕组叫初级线圈（或原绕组），其余的绕组叫次级线圈（或副绕组），原、副绕组同心套在铁芯柱上。为便于绝缘，一般低压绕组在里，高压绕组在外，但大容量的低压大电流变压器，考虑到引出线工艺困难，往往把低压绕组套在高压绕组的外面。线圈以及匝绝缘高压线圈使用高密度的电缆纸包导线：中压线圈和低压线圈分别采用绝缘强度较好的高密度电缆纸包换位导线、丹尼森纸包换位导线。线圈配置了内外导向隔板，目的是提升油的冷却效率。高压线圈的两端以及中压线圈的首端都安装了 30mn厚、馒头状均压环, 这极大地改善了端部的电场分布。并且所有的线圈端部出头和第
变压器选型计算（主变、厂变、集电变、启动/备用变等） 风电场电气主接线（方案B） 电气设备选型计算（2班4组) 目录 1.前言 (2) 2.变压器选择原则 (3) 3.变压器选型计算 (3) （1）主变压器 (3) （2）集电变压器 (5) （3）场用变压器 (5) （4）启/备变压器 (6)
4.心得体会 (8) 5.参考资料 (9)
一.前言 本学期在石阳春老师的带领下我们学习了《风电场电气系统》课程，主要讲述风电场电气部分的系统构成和主要设备，包括与风电场电气相关的各主要内容。主要内容为风电场电气系统的基本构成、主接线设计，风电场主要电气一次设备的结构、原理、型式参数及电气一次设备的选取，风电场电气二次系统、风电场的防雷和接地，风电场中的电力电子技术应用等。课程设计是对学生所学课程内容掌握情况的一次自我验证，有着极其重要的意义。通过课程设计能提高学生对所学知识的综合应用能力，能全面检查并掌握所学内容。通过本课程的课程设计，使学生巩固风电场电气工程的基础理论知识和基本计算方法，了解电力工业的内在关系和电气系统设计原理，熟悉电力行业规范和标准，具备应用理论知识分析和解决实际问题的能力和工程意识，为将来从事工程设计、设备安装、系统调试、维护保养等工作打下良好的基础。本次课程设计2班4组的主要任务是完成方案电气设备选型计算，并与2班1组配合，对所设计的方案进行经济性分析计算；完成方案A的电气设备选型。我在小组中负变压器的选型和相关计算。
二.变压器选择原则 风电场中的变压器包括主变压器、集电变压器和场用变压器。 风电场各种变压器容量的确定方法如下： （1）集电变压器 集电变压器的选择，可以按照常规电厂中单元接线的机端变压器的选择方法进行。即：按发电机额定容量扣除本机组的自用负荷后，留10%的裕度确定 （2）升压站的主变压器 对于升压站中的主变压器，则参照常规发电厂有发电机电压母线的主变压器进行选择： ①主变容量的选择应满足风电场对于能量输送的要求，即主变压器应能够将低压母线上的最大剩余功率全部输送入电力系统。 ②有两台或多台主变并列运行时，当其中容量最大的一台因故退出运行时，其余主变在允许的正常过负荷范围内，应能输送母线最大剩余功率。 （3）场用变压器 风电场场用变压器的选择，容量按估算的风电场内部负荷并留一定的裕度确定。 变压器的台数与电压等级、接线形式、传输容量、与系统的联系紧密程度等因素有密切关系： ①与系统有强联系的大型、特大型风电场，在一种电压等级下，升压站中的主变应不少于2台。 ②与系统联系较弱的中、小型风电场和低压侧电压为6-10kV的变电所，可只装1台主变压器。 三.变压器选型计算 1.主变压器 1）风电场全场总装机容量为： Pn=69×1.5MW=103.5MW 2）主变压器台数的选择： 本方案采用单母线分段设计，应有两台主变压器同时工作，考虑变压器检修，应设一台备用变压器，所以风电场中应装设三台主变压器。 3）主变压器容量的选择： =Pn/0.8=129375 kVA 总容量 Sn 总 每台容量 Sn=0.5×Sn =64687.5 kVA 总
Ⅲ.变压器材料介绍 一.线架(BOBBIN) （一）作用：顾名思义，BOBBIN(线架)在变压器中起支撑COIL(线圈)的作用. （二）BOBBIN的分类： 1.依据变压器的性质要求不同，按材质分为：热塑性材料，热固性材料.热塑性材料我们常 用的有尼龙(NYLON)，塑料(PET)，塑料( PBT)三种.热固性材料我们常用到的有电木(PM). 2.依据变压器的形状不同，BOBBIN又分为立式，卧式，子母式，抽屉式，单元格，双格. （三）特性及用途： 1.电木(PM)：热固性材料，稳定性高，不易变形，耐温150℃，可承受370℃之高温.表面光 滑，易碎，不能回收.用于耐温较高之变压器. 2.尼龙(NYLON)：热塑性材料，工程塑料，延展性好，不易碎，耐温115℃，易吸水，使用前 先用80℃的温度烘烤，使固性稳定.表面光滑，半透明，不易碎.一般用于耐油性强的变压 器上. 3.塑料(PET)：热塑性材料，510系统，硬性高，易成形.不易变形，耐温170℃，表面不光 滑，不易碎，一般用于绕线管. 4.塑料(PBT)：热塑性材料，较软，不易变形，不耐高温(160℃)，表面不光滑，不易碎一般 用于绕线管 *热塑性材料可回收：第一次为20%，第二次为15%，第三次7%. 二.铁芯CORE 铁芯从用途上分高、低频、COIL三种: 1.高频类：铁粉芯Ferrite core Ferrite core用于高频变压器它是一种带有尖晶石结晶状结构的陶磁体， 此种尖晶石为氧化铁和其它二价的金属化合物.如kFe2O4(k代表其它金属)，目 前常使用的金属有锰(Mn)、锌(Zn)、镍(Ni)、镁(Ng)、铜(Cu). 其常用组合如锰锌(Mn Zn)系列、镍锌 (Ni Zn)系列及镁锌(Mg Zn)系列.此 种材具有高导磁率和阻抗性的物性，其使用频率范围由1kHz到超过200kHz. 2.低频类：硅钢片(LAMINATION) 硅钢片用于低频变压器，其种类很多，按其制作工艺不同可分为A：锻烧(黑片)、 N：无锻烧(白片)两种.按其形状不同可分为：EI型、UI型、C型、口型. 口型硅钢片常在功率较大的变压器中使用，它绝缘性能好，易于散热，同时磁短路，主要用于功率大于500~1000W和大功率变压器中.
电力变压器故障检测技术的现状与发展趋势白文海 发表时间：2019-05-31T09:38:19.970Z 来源：《电力设备》2019年第1期作者：白文海[导读] 摘要：在电能的传输和配送过程中，电力变压器是能量转换、传输的核心，是国民经济各行各业和千家万户能量来源的必经之路，是电网中最重要和最关键的设备。 （江苏大唐国际吕四港发电有限责任公司江苏省 226246）摘要：在电能的传输和配送过程中，电力变压器是能量转换、传输的核心，是国民经济各行各业和千家万户能量来源的必经之路，是电网中最重要和最关键的设备。电力设备的安全运行是避免电网重大事故的第一道防御系统，而电力变压器是这道防御系统中最关键的设备。变压器的严重事故不但会导致自身的损坏，还会中断电力供应，给社会造成巨大的经济损失。因此，本文对电力变压器故障检测技术 的现状与发展趋势进行分析。 关键词：电力变压器；故障检测技术；现状；发展趋势作为电力系统中的关键组成部分，变压器的稳定运作对发挥电气设备的作用以及价值有着关键的影响，只有为电力变压器的正常运作营造良好的环境，才能够提高整个电力系统的稳定性。对于电力公司来说，在实践运作的过程之中需要积极地引进先进的变压器设备，严格按照各项工作落实的实质要求，采取水平较高的变压器故障检测技术，通过建立良性运作的管理机制来发挥电力变压器应有的作用，只有这样才能够从整体上促进电力系统的稳定性，实现安全供电以及正常供电。 1变压器常见故障产生原因 1.1变压器渗油 密封材料的工艺质量较差，密封结构的设计和制造工艺比较粗糙，变压器在出厂前没有试装；剪裁、下料的工艺质量差和焊工水平低导致焊接质量差，假焊现象、背面焊接不好导致焊结构不合理；采购人员不了解相关的技术参数随意采购不合标准的部件；由于专业班组管理不到位、技术不过关导致变压器安装和大修后渗油率超过2%；装配过程中密封胶垫压得过紧、法兰和箱盖紧偏、密封面不平等都会使装配程序不符合专业标准。 1.2短路故障 变压器的短路故障一般是发生在变压器的出口电路。若发生短路故障，变压器绕组可能通过额定电流数十倍的短路电流，短路电流会在绕组上产生大量的热及电动力，从而使绕组变形甚至绝缘损坏，还会使其内部的压紧装置、引线、套管和油箱发生变形、位移等损伤，更甚者还会产生火灾。 1.3绝缘故障 变压器绝缘是变压器在正常工作、运行的基本条件。电力变压器绝缘有主绝缘和绕组纵绝缘，主绝缘一般是指辐向主绝缘和绕组端部主绝缘以及引线至接地体和其相对应部分的绝缘等，绕组纵向绝缘是指满足变压器运行中沿线段间及匝间电位梯度而采取的绝缘措施。电力变压器通常采用矿物油作为绝缘和散热的媒质，采用绝缘纸及纸板来绝缘。在长时间运行中，这些化合物由于受电场，水分、温度、机械力的作用，会逐渐劣化，引起故障，并最终导致变压器寿命的终结。 2变压器故障检测技术 2.1在线监测技术 在线监测技术主要使用的是振动分析法和局部放电检测法等两种。一是，振动分析法。该分析方法指的是变压器运行时，要监测变压器的振动信号的强弱，并且分析总结出现这样监测结果的原因，进而可以对变压器的运行状态进行实时的检测，有利于及时发现故障问题，在小故障酿成大故障前，便得到解决。二是，局部放电检测法。该检测方法指的是变压器在运行过程中的机械内部出现故障，进而引发了局部的放电现象，这样会影响放电的水平和放电的速度。所以有必要针对变压器的局部放电情况，加强日常地有效地判断，检测变压器安全隐患是否存在，并对这些问题进行有针对性地解决，来确保机械的安全稳定运行。 2.2气相色谱仪技术 许多的电力企业在稳定运作的过程之中，为了有效地避免各类故障所带来的影响以及损失开始积极的采取气相色谱仪技术，通过这种技术来分析检测混合气体之中的不同组成部分。不可否认，该技术的应用能够有效的促进工作效率的提升，同时还能够真正的实现安全可靠和操作简便。另外结合相关的实践调查可以看出，气相色谱仪技术获得了广泛的应用。在进行气体检测技术应用的过程之中，许多工作人员可以通过高分子膜来实现油气的有效分离，另外高分子聚合物还能够直接透过变压器油中溶解的气体来平衡整个变压器设备，保证变压器设备的稳定运作。当然，如果情况较为特殊并且需要用到变压器，对不同的气体进行检测就可以采取纳米晶型半导体传感器，通过这种形式来促进气体的扩散，更好地实现整个设备的稳定运作。 2.3感器列阵技术 对于感器列阵技术而言，在变压器故障检测技术中该技术也起到了十分重要的作用。为此，电力检测维修工作人员需要熟练地掌握该项技术，并将该项技术科学合理地运用到检测故障的工作，可以有效提高变压器的安全运行指数，使得运行的状态不受到外界干扰。并且由于这项传感器具有以下的优点∶选择性高、敏感度高等优点，使用传感器进行在线检测，进而提高检测故障气体的浓度的速度，有利于含量的检测，可见不但可以提高检测的速度，而且还可以提升变压器故障检测技术水平，降低变压器的检测故障的出现的几率。 2.4红外光谱技术 检修人员可以利用红外光谱来进行有效的检测，该技术的运用以及精确度相对比较高，同时检测速度快，后期的维修环节较为简单，因此能够有效的保障整个电力变压器故障的及时检测，充分地发挥不同技术的作用。从目前来看，在应用红外光谱技术的过程之中，电力检修人员可以结合不同的检测仪器将定量分析与定性分析相结合，了解电力变压器产生故障的真实原因，对不同的气体属性进行有效的监测，了解检测之后气体能量的具体变化，从目前来看，红外光谱技术的应用也十分普遍。 2.5其他监测措施的运用 低压脉冲测试也可作为一项实用、有效的变压器实时状态的探测方案，经实践验证已应用在检测变压器能否通过短路试验的有效措施。另外，电路绕组间运行的漏感测试、绝缘电阻验测及油的相对性湿度检测等也可作为变压器状态的监测实用方案。 3变压器状态检修技术的发展趋势
大型电力变压器的组成结构详细介绍 一般变压器结构 1、变压器铁心： 1）变压器铁心材料 铁心是变压器磁路的主体，变压器铁心分为铁心柱和铁轭，铁心柱上套装绕组，铁轭的作用是使磁路闭合。为减少铁心内的磁滞损耗和涡流损耗，提高铁心导磁能力，铁心采用含硅量约为5%，厚度为0.35mm或0.5mm，两面涂绝缘漆或氧化处理的硅钢片叠装而成。 2）变压器铁心结构 变压器铁心分为心式结构和壳式结构。 （1）心式变压器：心式变压器的原、副绕组套装在铁心的两个铁心柱上，如下图所示。结构简单，电力变压器均采用心式结构。 （2）壳式变压器：壳式变压器的铁心包围绕组的上下和侧面，如下图所示。制造复杂，小型干式变压器多采用。 2、变压器绕组（线圈）： 绕组是变压器的电路部分，用绝缘铜线或铝线绕制而成。绕组的作用是电流的载体，产生磁通和感应电动势。 高压绕组：工作电压高的绕组； 低压绕组：工作电压低的绕组。 绕组有同心式和交叠式。
同心式绕组：高低压绕组在同一芯柱上同芯排列，低压绕组在里，高压绕组在外，便于与铁芯绝缘，结构较简单。（常采用）见下图。 交叠式绕组：高低压绕组分成若干部分形似饼状的线圈，沿芯柱高度交错套装在芯柱上。 同心式绕组 1-高压绕组 2-低压绕组 3、变压器附件 电力变压器的附件有油箱、油枕、分接开关、安全气道、绝缘套管等。电力变压器的附件作用是保证变压器的安全和可靠运行。 （1）电力变压器油箱：
1-油箱；2-储油柜；3-气体继电器；4-安全气道 即油浸式变压器的外壳，用于散热，保护器身（变压器的器身放在油箱内），箱中有用来绝缘的变压器油。 （2）电力变压器储油柜（油枕）： 装在油箱上，使油箱内部与外界隔绝。 （3）电力变压器安全气道（防爆管）： 装在油箱顶盖上，保护设备，防止出现故障时损坏油箱。当变压器发生故障而产生大量气体时，油箱内的压强增大，气体和油将冲破防爆膜向外喷出，避免油箱爆裂。 （4）电力变压器气体继电器（瓦斯继电器）： 装在变压器的油箱和储油柜间的管道中，主要保护装置。内部有一个带有水银开关的浮筒和一块能带动水银开关的挡板。当变压器发生故障，产生的气体聚集在气体继电器上部，油面下降，浮筒下沉，接通水银开关而发出信号；当变压器发生严重故障，油流冲破挡板，挡板偏转时带动一套机构使另一水银开关接通，发出信 号并跳闸。 （5）电力变压器分接开关：
10kV配电变压器保护配置方式的合理选择金强德 发表时间：2018-11-11T12:40:55.827Z 来源：《电力设备》2018年第17期作者：金强德 [导读] 摘要：当前在电网建设中常见的几种保护装置包括断路器、负荷开关以及负荷开关、熔断器的组合系统。 （新疆新特顺电力设备有限责任公司新疆乌鲁木齐 830063） 摘要：当前在电网建设中常见的几种保护装置包括断路器、负荷开关以及负荷开关、熔断器的组合系统。这几类保护装置均存在使用上的优缺点，为了优化当前输电网络建设，使得技术人员更为合理的选择保护装置，对常见的几种保护装置进行了介绍和对比。 关键词：10kV配电变压器；保护配置方式；对比 选择无论是在环网供电单元、箱式变电站或是终端用户的高压室结线方式中,如配电变压器发生短路故障时，保护配置能快速可靠地切除故障，对保护10kV高压开关设备和变压器都非常重要。保护方式的配置一般有两种：一种利用断路器；另一种则利用负荷开关加高遮断容量的后备式限流熔断器组合。这两种配置方式在技术和经济上各有优缺点，以下对这两种方式进行综合比较分析。 1环网供电单元接线形式 在当前的输电网络建设之中，负荷开关与熔断器组合构成的变压器保护配置装置是使用较多的一种保护与装置，其使用具备如下几方面的优势：第一，这一保护装置在使用中避免了断路器的使用，由于环网配电网络的特殊设置，其在结构中含有首端断路器，会对网络在运行过程中的过电流进行保护。假如使用额外的断路器就会导致网络之中两个断路器工作混乱，降低运行的安全性。 第二，在负荷开关与熔断器组合式保护装置之中一般会使用性能较高的开合空载变压器，当前的环网供电网络在运行中会受到多种因素的影响，配电变压器对其会造成较大的负荷，因此，在实际保护装置的使用过程中，设备中应当使用合适的开合空载变压器，避免电压的瞬时升高影响输电网络的正常工作。 第三，组合式的电路保护设备可以提升配电变压器的运行安全性，在当前在输电网络中使用较多的油浸式变压器的保护系统设置的过程中，组合式保护装置可以起到更好的保护效果，断路器在出现一些异常情况时无法起到中断故障线路的作用。第四，负荷开关和高遮容量的熔断器组合形成的保护装置可以对输电网络中的多种元件比如变压器、电缆以及电流互感器等多种设备起到高质量的保护作用，熔断器的感应较为灵敏，可以在出现故障电流时及时进行中断，避免了断路器建设中造成的成本增加问题，提升了电力供应系统的安全性。 2终端用户高压室接线形式 标准GB14285-1993《继电保护和安全自动装置技术规程》规定，选择配电变压器的保护开关设备时，当容量等于或大于800kVA，应选用带继电保护装置的断路器。对于这个规定，可以理解为基于以下两方面的需要：a.配电变压器容量达到800kVA及以上时，过去多数使用油浸变压器，并配备有瓦斯继电器，使用断路器可与瓦斯继电器相配合，从而对变压器进行有效地保护。b.对于装置容量大于800kVA的用户，因种种原因引起单相接地故障导致零序保护动作，从而使断路器跳闸，分隔故障，不至于引起主变电站的馈线断路器动作，影响其他用户的正常供电。此外，标准还明确规定，即使单台变压器未达到此容量，但如果用户的配电变压器的总容量达到800kVA时，亦要符合此要求。目前，多数用户的高压配电室的接线方案采用装设负荷开关加高遮断容量后备式熔断器的组合，不是常用的开关柜而是环网负荷开关柜，其造价较低，体积较小，运行更加可靠，能够有效节省配电投资。 3环网供电元单元接线形式 3.1环网供电单的组成环网 供电单元(RMU)由间隔组成,一般至少有3个间隔，包括2个环缆进出间隔和1个变压器回路间隔。 3.2环网供电单元保护方式的配置 环缆馈线与变压器馈线间隔均采用负荷开关,通常为具有接通、隔断和接地功能的三工位负荷开关。变压器馈线间隔还增加高遮断容量后备式限流熔断器来提供保护。实际运行证明，这是一种简单、可靠而又经济的配电方式。 3.3环网供电单元保护配置的特点 负荷开关用于分合额定负荷电流,具有结构简单、价格便宜等特点,但不能开断短路电流，高遮断容量后备式限流熔断器为保护元件,可开断短路电流，如将两者有机地结合起来,可满足配电系统各种正常和故障运行方式下操作保护的要求。断路器参数的确定和结构的设计制造均严格按标准要求进行，兼具操作和保护两种功能，所以其结构复杂，造价昂贵，大量使用不现实。环网柜中大量使用负荷开关加高遮断容量后备式熔断器组合装置，把对电器不尽相同的操作与保护功能分别由两种简单、便宜的元件来实现，即用负荷开关来完成大量发生的负荷合分操作，而采用高遮断容量后备式限流熔断器对极少发生短路的设备起保护作用，很好地解决问题，既可避免使用操作复杂、价格昂贵的断路器，又可满足实际运行的需要。10kV配电变压器保护配置方式的合理选择a.断路器具备所有保护功能与操作功能，但价格昂贵；b.负荷开关与断路器性能基本相同，但它不能开断短路电流；c.负荷开关加高遮断容量后备式限流熔断器组合，可断开短路电流，部分熔断器的分断容量比断路器还高，因此，使用负荷开关加高遮断容量后备式限流熔断器组合不比断路器效果差，可费用却可以大大降低。 3.4负荷开关加高遮断容量后备式熔断器组合的优点 采用负荷开关加高遮容量熔断器组合，具有如下优点： a.开合空载变压器的性能好环网柜的负荷种类，绝大部分为配电变压器，一般容量不大于1250kVA，极少情况达1600kVA，配电变压器空载电流一般为额定电流的2%左右，较大的配电变压器空载电流较小。环网柜开合空载变压器小电流时，性能良好，不会产生较高过电压。 b.有效保护配电变压器，特别是对于油浸变压器，采用负荷开关加高遮断容量后备式限流熔断器比采用断路器更为有效，有时后者甚至并不能起到有效的保护作用。有关资料表明，当油浸变压器发生短路故障时，电弧产生的压力升高和油气化形成的气泡会占据原属于油的空间，油会将压力传给变压器油箱体，随短路状态的继续，压力进一步上升，致使油箱体变形和开裂。为了不破坏油箱体，必须在20ms 内切除故障。如采用断路器，因有继电保护再加上自身动作时间和熄弧时间，其全开断时间一般不会少于60ms，这就不能有效地保护变压器。而高遮断容量后备式限流熔断器具有速断功能，加上其具有限流作用，可在10ms之内切除故障并限制短路电流，能够有效地保护变压器。因此，应采用高遮断容量后备式限流熔断器而尽量不用断路器来保护电器，即便负荷为干式变压器，因熔断器保护动作快，也比用断路器好。 c.从继电保护的配合来讲，在大多数情况下，也没有必要在环网柜中采用断路器，这是因为环网配电网络的首端断路器(即110kV或
电力变压器结构图解
————————————————————————————————作者：————————————————————————————————日期：
电力变压器结构图解 这是一个三相电力变压器的模型。从外观看主要由变压器的箱体、高压绝缘套管、低压绝缘套管、油枕、散热管组成。 移去变压器箱体可看到变压器的铁芯与绕组，铁芯由硅钢片叠成，硅钢片导磁性 能好、磁滞损耗小。在铁芯上有A、B、C三相绕组，每相绕组又分为高压绕组 与低压绕组，一般在内层绕低压绕组，外层绕高压绕组。图2左边是高压绕组引 出线，右边是低压绕组引出线。
把铁芯与绕组放入箱体，绕组引出线通过绝缘套管内的导电杆连到箱体外，导电杆外面是瓷绝缘套管，通过它固定在箱体上，保证导电杆与箱体绝缘。为减小因灰尘与雨水引起的漏电，瓷绝缘套管外型为多级伞形。右边是低压绝缘套管，左边是高压绝缘套管，由于高压端电压很高，高压绝缘套管比较长。 变压器箱体（即油箱）里灌满变压器油，铁芯与绕组浸在油里。变压器油比空气绝缘强度大，可加强各绕组间、绕组与铁芯间的绝缘，同时流动的变压器油也帮助绕组与铁芯散热。在油箱上部有油枕，有油管与油箱连通，变压器油一直灌到油枕内，可充分保证油箱内灌满变压器油，防止空气中的潮气侵入。 油箱外排列着许多散热管，运行中的铁芯与绕组产生的热能使油温升高，温度高的油密度较小上升进入散热管，油在散热管内温度降低密度增加，在管内下降重新进入油箱，铁芯与绕组的热量通过油的自然循环散发出去。
一些大型变压器为保证散热，装有专门的变压器油冷却器。冷却器通过上下油管与油箱连接，油通过冷却器内密集的铜管簇，由风扇的冷风使其迅速降温。油泵将冷却的油再打入油箱内，下图是一台容量为400000KVA的特大型电力变压器模型，其低压端电压为20KV，高压端电压为220KV。 采用油冷却的变压器结构较复杂，由于油是可燃物，也就存在安全性问题。目前，在城市内、大型建筑内使用的变压器已逐渐采用干式电力变压器，变压器没有油箱，铁芯与绕组安装在普通箱体内。干式变压器绕组用环氧树脂浇注等方法保证密封与绝缘，容量较大的绕组内还有散热通道，大容量变压器并配有风机强制通风散热。由于材料与工艺的限制，目前多数干式电力变压器的电压不超过35KV，容量不大于20000KVA，大型高压的电力变压器仍采用油冷方式. 下面是干式变压器结构图
