模板制作检查批质量验收记录市政质检·2·1第页，共页模板、支架和拱架安装检查批质量验收记录(一)市政质检·2·2－1页，共页模板、支架和拱架安装检查批质量验收记录（二）市政质检·2·2－2第页，共页钢筋加工检查批质量验收记录市政质检·2·3第页，共页钢筋成型和安装检查批质量验收记录(一)市政质检·2·4－1第页，共页钢筋成型和安装检查批质量验收记录(二)市政质检·2·4－2第页，共页混凝土检查批质量验收记录（一）市政质检·2·5－1第页，共页混凝土检查批质量验收记录（二）市政质检·2·5－2第页，共页预应力混凝土张拉检查批质量验收记录(一)市政质检·2·6－1第页，共页预应力混凝土张拉检查批质量验收记录(二)市政质检·2·6－2第页，共页砌体检查批质量验收记录市政质检·2·7第页，共页基坑开挖检查批质量验收记录市政质检·2·8第页，共页地基回填土方检查批质量验收记录市政质检·2·9第页，共页现浇混凝土基础检查批质量验收记录市政质检·2·10第页，共页砌体基础检查批质量验收记录市政质检·2·11 第页，共页预制混凝土桩预制检查批质量验收记录市政质检·2·12第页，共页钢管桩制作检查批质量验收记录市政质检·2·13第页，共页沉桩检查批质量验收记录市政质检·2·14第页，共页混凝土灌注桩检查批质量验收记录市政质检·2·15第页，共页沉井制作检查批质量检查记录市政质检·2·16第页，共页沉井下沉检查批质量验收记录市政质检·2·17第页，共页地下持续墙检查批质量验收记录市政质检·2·18第页，共页混凝土承台检查批质量验收记录市政质检·2·19第页，共页墩台砌体检查批质量验收记录市政质检·2·20第页，共页现浇混凝土墩台、柱、挡墙检查批质量验收记录市政质检·2·21第页，共页预制安装混凝土柱检查批质量验收记录市政质检·2·22第页，共页现浇混凝土盖梁检查批质量验收记录市政质检·2·23第页，共页人行天桥钢墩柱制作、安装检查批质量验收记录市政质检·2·24第页，共页台背填土检查批质量验收记录市政质检·2·25第页，共页支座安装检查批质量验收记录市政质检·2·26第页，共页支架上浇筑梁、板检查批质量验收记录市政质检·2·27第页，共页预制安装梁（板）检查批质量验收记录市政质检·2·28第页，共页预制梁、板安装检查批质量验收记录市政质检·2·29第页，共页悬臂浇筑预应力混凝土梁检查批质量验收记录市政质检·2·30第页，共页悬臂拼装预制梁段检查批质量验收记录市政质检·2·31第页，共页悬臂拼装预应力混凝土梁检查批质量验收记录市政质检·2·32第页，共页顶推施工梁检查批质量验收记录市政质检·2·33第页，共页钢板梁制作检查批质量验收记录（一）市政质检·2·34－1第页，共页钢板梁制作检查批质量验收记录（二）市政质检·2·34－2第页，共页钢桁梁节段制作检查批质量验收记录市政质检·2·35第页，共页钢箱形梁制作检查批质量验收记录市政质检·2·36第页，共页钢梁现场安装检查批质量检查记录市政质检·2·37第页，共页结合梁现浇混凝土构造检查批质量验收记录市政质检·2·38第页，共页砌筑拱圈检查批质量验收记录市政质检·2·39第页，共页现浇混凝土拱圈检查批质量验收记录市政质检·2·40第页，共页劲性骨架混凝土拱圈制作检查批质量验收记录市政质检·2·41第页，共页劲性骨架混凝土拱圈安装检查批质量验收记录市政质检·2·42第页，共页劲性骨架混凝土拱圈检查批质量验收记录市政质检·2·43第页，共页装配式混凝土拱部构造（预制拱圈）检查批质量验收记录市政质检·2·44第页，共页。
市政道路工程外观评分表附表一（甲）年月日检验人：注：1。
如有护坡、挡墙、倒虹、涵洞等可根据行标增加项目，人行道和检查井与收水井的加权系数同改为0.15，增加项目为0.10。
2．根据存在问题多少和产生程度，在应得分中酌情扣分。
1 / 131 / 13市政桥梁工程外观评分表附表二（甲）年月日检查人：2 / 132 / 13市政桥梁工程外观评分表附表二（乙）年月日检查人：注：1。
上部构造如是钢结构或是地道桥，外观要求中4代1。
2．侧墙、锥坡、护坡、台阶中，有台阶者，1，2，3小项应得分为40，40，20。
3．依据存在问题多少、严重程度参照外观要求和应得分，酌情扣分。
4．无锥坡、台阶、侧墙、护坡时，地袱、防撞墩、栏杆、人行道项目加权系数为0.30。
3 / 133 / 13市政排水工程外观评分表附表三（甲）年月日检查人：4 / 134 / 13市政排水工程外观评分表附表三（乙）年月日检查人：注：1。
如无护坡档垟加权系数为排管0.35，检查井0.35，回填0.3。
2．某些项目是在施工过程中检查到的，应有足够数量。
3．根据存在问题多少和严重程度，参照外观要求和应得分，酌情扣分。
5 / 135 / 13市政道路工程实测实量评分表附表四（沥青）年月日检查人：6 / 136 / 13市政道路工程实测实量评分表附表四（附属）年月日检查人：注：如有其它附属工程可依据行标增加实测项目。
7 / 137 / 13市政桥梁工程实测实量评分表附表五（甲）8 / 138 / 13市政桥梁工程实测实量评分表续表附表五（乙）9 / 139 / 13市政桥梁工程实测实量评分表续表附表五（丙）10 / 1310 / 13市政桥梁工程实测实量评分表续表附表五（丁）市政桥梁工程实测实量评分表续表附表五（戊）注：1、斜拉桥桩标高、塔柱、桩的混凝土强度、拉索拉力、冷墩填料强度是认证项目。
2、计算合格率单元：序号1～2、3～5、6～13、14～20、21～25、26～30、31～33、34～35、36～40、41～48、49～51、52～55，然后再计算平均合格率即为得分。

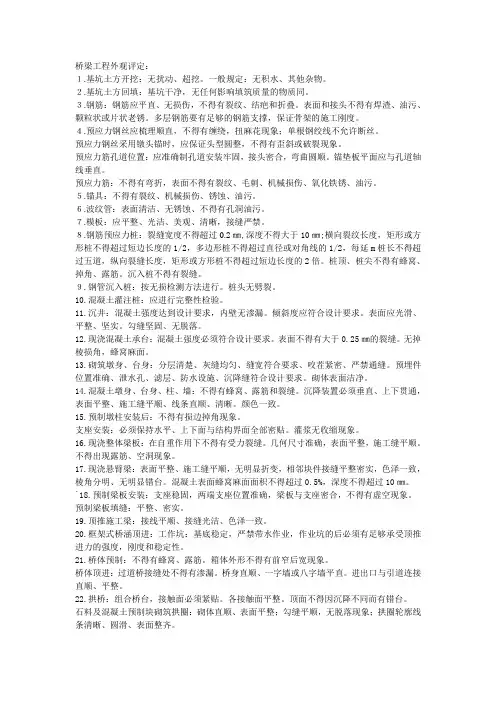

桥梁工程外观评定：１.基坑土方开挖：无扰动、超挖。
一般规定：无积水、其他杂物。
２.基坑土方回填：基坑干净，无任何影响填筑质量的物质同。
３.钢筋：钢筋应平直、无损伤，不得有裂纹、结疤和折叠。
表面和接头不得有焊渣、油污、颗粒状或片状老锈。
多层钢筋要有足够的钢筋支撑，保证骨架的施工刚度。
４.预应力钢丝应梳理顺直，不得有缠绕，扭麻花现象；单根钢绞线不允许断丝。
预应力钢丝采用镦头锚时，应保证头型圆整，不得有歪斜或破裂现象。
预应力筋孔道位置：应准确制孔道安装牢固，接头密合，弯曲圆顺。
锚垫板平面应与孔道轴线垂直。
预应力筋：不得有弯折，表面不得有裂纹、毛刺、机械损伤、氧化铁锈、油污。
５.锚具：不得有裂纹、机械损伤、锈蚀、油污。
６.波纹管：表面清洁、无锈蚀、不得有孔洞油污。
７.模板：应平整、光洁、美观、清晰，接缝严禁。
８.钢筋预应力桩：裂缝宽度不得超过0.2㎜,深度不得大于10㎜;横向裂纹长度，矩形或方形桩不得超过短边长度的1/2，多边形桩不得超过直径或对角线的1/2，每延m桩长不得超过五道，纵向裂缝长度，矩形或方形桩不得超过短边长度的2倍。
桩顶、桩尖不得有蜂窝、掉角、露筋。
沉入桩不得有裂缝。
９.钢管沉入桩：按无损检测方法进行。
桩头无劈裂。
10.混凝土灌注桩：应进行完整性检验。
11.沉井：混凝土强度达到设计要求，内壁无渗漏。
倾斜度应符合设计要求。
表面应光滑、平整、坚实。
勾缝坚固、无脱落。
12.现浇混凝土承台：混凝土强度必须符合设计要求。
表面不得有大于0.25㎜的裂缝。
无掉棱损角，蜂窝麻面。
13.砌筑墩身、台身：分层清楚、灰缝均匀、缝宽符合要求、咬茬紧密、严禁通缝。
预埋件位置准确、泄水孔、滤层、防水设施、沉降缝符合设计要求。
砌体表面洁净。
14.混凝土墩身、台身、柱、墙：不得有蜂窝、露筋和裂缝。
沉降装置必须垂直、上下贯通，表面平整、施工缝平顺、线条直顺、清晰。
颜色一致。
15.预制墩柱安装后：不得有损边掉角现象。
支座安装：必须保持水平、上下面与结构界面全部密贴。

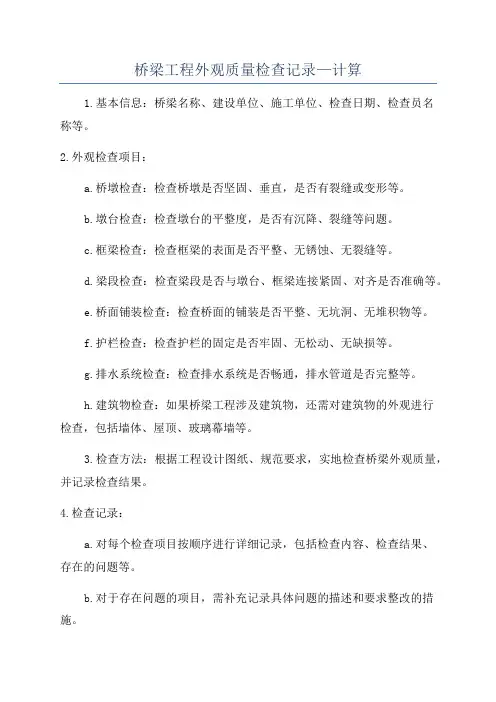

桥梁工程外观质量检查记录—计算1.基本信息：桥梁名称、建设单位、施工单位、检查日期、检查员名称等。
2.外观检查项目：a.桥墩检查：检查桥墩是否坚固、垂直，是否有裂缝或变形等。
b.墩台检查：检查墩台的平整度，是否有沉降、裂缝等问题。
c.框梁检查：检查框梁的表面是否平整、无锈蚀、无裂缝等。
d.梁段检查：检查梁段是否与墩台、框梁连接紧固、对齐是否准确等。
e.桥面铺装检查：检查桥面的铺装是否平整、无坑洞、无堆积物等。
f.护栏检查：检查护栏的固定是否牢固、无松动、无缺损等。
g.排水系统检查：检查排水系统是否畅通，排水管道是否完整等。
h.建筑物检查：如果桥梁工程涉及建筑物，还需对建筑物的外观进行检查，包括墙体、屋顶、玻璃幕墙等。
3.检查方法：根据工程设计图纸、规范要求，实地检查桥梁外观质量，并记录检查结果。
4.检查记录：a.对每个检查项目按顺序进行详细记录，包括检查内容、检查结果、存在的问题等。
b.对于存在问题的项目，需补充记录具体问题的描述和要求整改的措施。
5.检查结果及评价：a.根据检查记录，对整个桥梁工程的外观质量进行评价，包括合格、基本合格、不合格等评定结果。
b.如有发现不合格项目，应记录具体的不合格原因，并提出整改要求。
6.其他补充事项：b.如有照片记录，需标注照片编号，并保存到检查记录中，以便后续查阅。
总结：桥梁工程外观质量检查记录是对桥梁工程外观质量进行系统性检查和记录的重要文档，通过详细记录检查项目、结果和存在的问题，对整个工程进行评价，及时发现并整改不合格问题，确保桥梁工程的外观质量达到设计要求和规范标准，保障桥梁的安全使用。

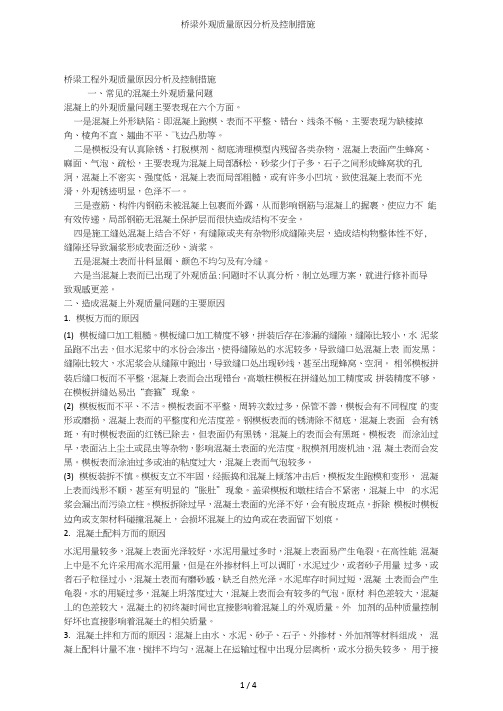

桥梁工程外观质量原因分析及控制措施一、常见的混凝土外观质量问题混凝上的外观质量问题主要表现在六个方面。
一是混凝上外形缺陷：即混凝上跑模、表而不平整、错台、线条不畅，主要表现为缺棱掉角、棱角不直、翘曲不平、飞边凸肋等。
二是模板没有认真除锈、打脱模剂、彻底淸理模型内残留各类杂物，混凝上表面产生蜂窝、麻面、气泡、疏松，主要表现为混凝上局部酥松，砂浆少仃子多，石子之间形成蜂窝状的孔洞，混凝上不密实、强度低，混凝上表而局部粗糙，或有许多小凹坑，致使混凝上表而不光滑，外观锈迹明显，色泽不一。
三是壺筋、构件内钢筋未被混凝上包裹而外露，从而影响钢筋与混凝丄的握裹，使应力不能有效传递，局部钢筋无混凝土保护层而很快造成结构不安全。
四是施工缝处混凝上结合不好，有缝隙或夹有杂物形成缝隙夹层，造成结构物整体性不好, 缝隙还导致漏浆形成表面泛砂、淌浆。
五是混凝土表而卄料显爾、颜色不均匀及有冷缝。
六是当混凝上表而已出现了外观质虽:问题时不认真分析，制立处理方案，就进行修补而导致观感更差。
二、造成混凝上外观质量问题的主要原因1.模板方而的原因(1)模板缝口加工粗糙。
模板缝口加工精度不够，拼装后存在渗漏的缝隙，缝隙比较小，水泥浆虽跑不出去，但水泥浆中的水份会渗岀，使得缝隙处的水泥较多，导致缝口处混凝上表而发黑；缝隙比较大，水泥浆会从缝隙中跑出，导致缝口处出现砂线，甚至出现蜂窝、空洞。
相邻模板拼装后缝口板而不平整，混凝上表而会岀现错台。
高墩柱模板在拼缝处加工精度或拼装精度不够，在模板拼缝处易出“套箍”现象。
(2)模板板而不平、不洁。
模板表面不平整，周转次数过多，保管不善，模板会有不同程度的变形或磨损，混凝上表而的平整度和光洁度差。
钢模板表而的锈淸除不彻底，混凝上表面会有锈斑，有时模板表面的红锈已除去，但表面仍有黑锈，混凝上的表而会有黑斑。
模板表而涂汕过早，表面沾上尘土或昆虫等杂物，影响混凝土表面的光洁度。
脫模剂用废机油，混凝土表而会发黑。
桥梁工程质量验收表单位(子单位)工程观感检查记录编号：木模板制作检验批质量验收记录表钢模板制作检验批质量验收记录表模板、支架与拱架安装检验批质量验收记录表钢筋成形与安装检验批质量验收记录表混凝土原材料及配合比检验批质量验收记录表预应力材料检验批质量验收记录表钢丝、钢绞线先张法施工检验批质量验收记录表钢筋先张法施工检验批质量验收记录表钢筋后张法施工检验批质量验收记录表砌体工程检验批质量验收记录表基坑、地基、回填土检验批质量验收记录表现浇混凝土基础检验批质量验收记录表砌体基础检验批质量验收记录表预制桩检验批质量验收记录表钢管桩制作检验批质量验收记录表沉桩检验批质量验收记录表混凝土灌注桩检验批质量验收记录表沉井制作检验批质量验收记录表沉井浮运下沉与清基封底检验批质量验收记录表地下连续墙检验批质量验收记录表现浇混凝土承台检验批质量验收记录表浆砌块石砌筑墩台检验批质量验收记录表浆砌料石、砌块砌筑墩台检验批质量验收记录表现浇混凝土墩台检验批质量验收记录表现浇混凝土（柱）检验批质量验收记录表现浇混凝土挡墙检验批质量验收记录表预制安装混凝土柱检验批质量验收记录表现浇混凝土盖梁检验批质量验收记录表人行天桥钢墩柱检验批质量验收记录表台背填土检验批质量验收记录表支座检验批质量验收记录表支架上浇筑梁（板）检验批质量验收记录表混凝土梁（板）预制检验批质量验收记录表混凝土梁（板）安装检验批质量验收记录表悬臂浇筑混凝土梁检验批质量验收记录表悬臂拼装预应力混凝土梁检验批质量验收记录表钢梁现场安装检验批质量验收记录表钢－混凝土结合梁检验批质量验收记录表砌筑拱圈检验批质量验收记录表现浇混凝土拱圈检验批质量验收记录表。
