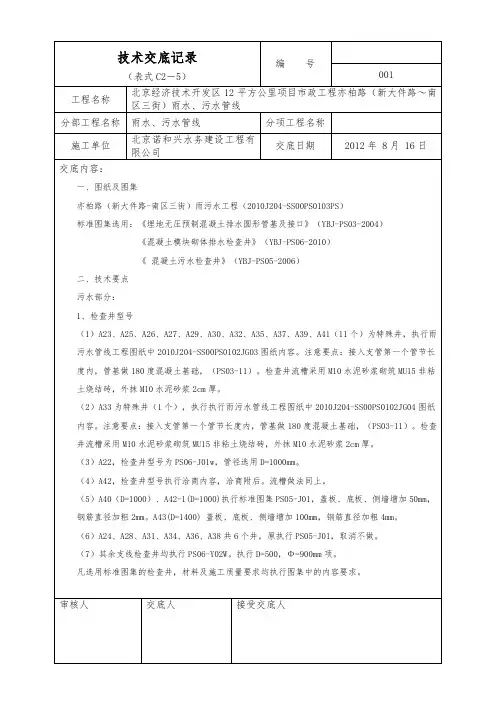

雨污水管线检查井技术交底

室外排水工程分项工程质量技术交底卡GD2301003□0□1第1 页共6 页交底内容（3）采用机械挖槽时,应在槽底标高以上保留100~200mm的土层，采用人工清槽，严禁超挖。

基槽如遇软弱地基处理时，须事先征得监理、业主及设计部门的许可。

3、确认基槽符合要求后，浇筑100mm厚C10垫层砼。

圆形检查井施工时垫层也应浇筑成圆形，不得按井位基槽满幅浇筑。

4、井底垫层：井底基础应与管道基础同时浇注，挖槽见底放线后，用10×10cm方木支模，垫层混凝土为C10，厚10cm，严格控制垫层标高在0、-5mm内。

5、灰砂砖砌筑圆型检查井（1）、砌筑准备①砌筑前应将灰砂砖砌块表面上的杂物清理干净。

气候炎热干燥时，砌筑前宜对灰砂砖砌块应提前进行喷水湿润。

②明确各种管道及井径：井直径为700~1500mm圆形检查井适用于砌筑图列：管径D300，D400，D500，D800，D1000对应的检查井直径分别为Φ700mm，Φ1000mm，Φ1000mm，Φ1250mm，Φ1500mm。

（具体详见表3-4-1）。

③砌块及砂浆：采用MU10砌块M7.5水泥砂浆砌筑（采用湿预拌砂浆）。

（2）、砌筑（管径D≤1000时采用圆形检查井，管径D≥1200时采用矩形检查井）①、圆型检查井砌筑尺寸按按表3-4-1（即图集02S515第8页）施工。

②、矩型检查井砌筑尺寸按按表3-4-2（即图集02S515第32页）施工。

表3-4-1③砌筑井室时，用水冲净基础垫层垃圾后，先铺一层砂浆，再压砖砌筑，必须做到满铺满挤，砖与砖间灰缝保持1cm。

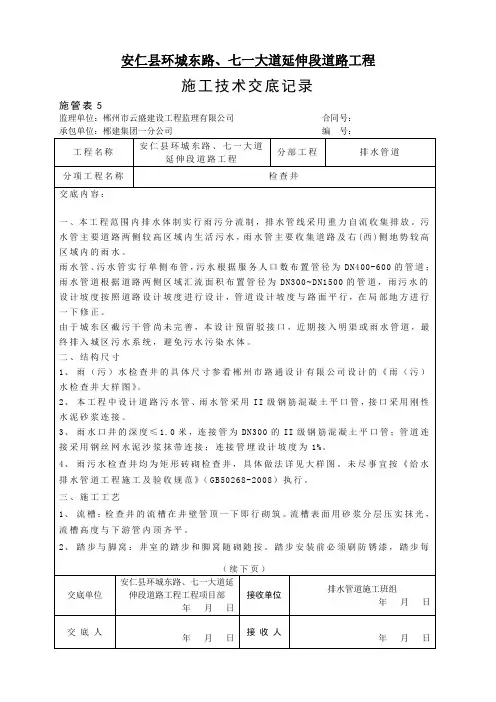

④排水管道检查井内的流槽应与井壁同时砌筑，流槽应与上下游管道接顺，管内底高程应符合本工艺质量标准的要求。

⑤砖砌圆形检查井时，应随时检测直径尺寸，当需要收口时，如为四面收进，则每次收进不应大于30mm；如为三面收进，则每次收进不应大于50mm；砌筑检查井的内壁应采用原浆勾缝，在有抹面要求时，内壁抹面应分层压实，外币用砂浆搓缝并应压实。

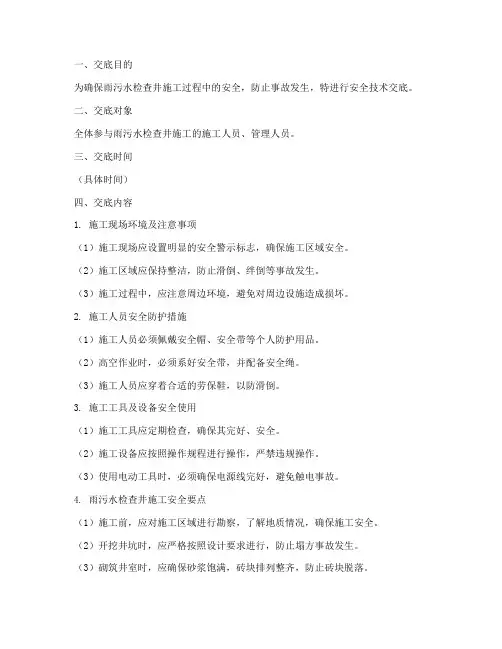

一、交底目的为确保雨污水检查井施工过程中的安全，防止事故发生，特进行安全技术交底。

二、交底对象全体参与雨污水检查井施工的施工人员、管理人员。

三、交底时间（具体时间）四、交底内容1. 施工现场环境及注意事项（1）施工现场应设置明显的安全警示标志，确保施工区域安全。

（2）施工区域应保持整洁，防止滑倒、绊倒等事故发生。

（3）施工过程中，应注意周边环境，避免对周边设施造成损坏。

2. 施工人员安全防护措施（1）施工人员必须佩戴安全帽、安全带等个人防护用品。

（2）高空作业时，必须系好安全带，并配备安全绳。

（3）施工人员应穿着合适的劳保鞋，以防滑倒。

3. 施工工具及设备安全使用（1）施工工具应定期检查，确保其完好、安全。

（2）施工设备应按照操作规程进行操作，严禁违规操作。

（3）使用电动工具时，必须确保电源线完好，避免触电事故。

4. 雨污水检查井施工安全要点（1）施工前，应对施工区域进行勘察，了解地质情况，确保施工安全。

（2）开挖井坑时，应严格按照设计要求进行，防止塌方事故发生。

（3）砌筑井室时，应确保砂浆饱满，砖块排列整齐，防止砖块脱落。

（4）安装井盖板时，应确保其稳固，防止人员坠落。

（5）施工过程中，应随时检查井室内部情况，防止有害气体积聚。

5. 应急措施（1）施工过程中，如发现异常情况，应立即停止施工，报告上级领导。

（2）发生安全事故时，应立即启动应急预案，采取有效措施进行救援。

五、交底要求1. 施工人员应认真听取安全技术交底，确保理解并掌握安全操作规程。

2. 施工人员应自觉遵守安全规定，严格执行操作规程。

3. 施工管理人员应加强对施工现场的监督检查，确保施工安全。

4. 施工单位应定期对施工人员进行安全技术培训，提高安全意识。

六、交底人（交底人姓名）七、备注本安全技术交底适用于雨污水检查井施工全过程，如有未尽事宜，可由施工管理人员进行补充说明。

一、交底对象1. 施工单位全体施工人员2. 监理单位相关监理人员二、交底时间（具体时间）三、交底地点（具体地点）四、交底内容一、施工准备1. 施工单位应根据工程特点，编制详细的施工组织设计，明确施工方案、施工顺序、施工工艺及安全措施。

2. 施工人员应熟悉施工图纸，了解工程概况、施工要求及安全注意事项。

3. 严格按照国家相关标准和规范进行施工，确保工程质量及安全。

二、施工安全注意事项1. 施工现场必须贯彻“安全第一，预防为主”的方针，严格执行安全生产责任制。

2. 施工人员必须佩戴安全帽、安全带等个人防护用品，确保人身安全。

3. 施工现场各类防护设施、机械设备、临时用电、脚手架等均需严格验收后，方可挂牌使用。

4. 施工现场应设置明显的警示标志，提醒施工人员注意安全。

5. 施工现场必须制定有关控制环境污染（道路保洁、噪音、施工单位给水、雨水、污水管道月日污水排放）的措施。

三、沟槽开挖安全注意事项1. 开挖前应对开挖场地进行清理，对地下管线进行调查，并予以保护。

2. 机械开挖时严禁所有人员进入其旋转半径以内。

3. 开挖时应严格按照边线进行开挖，严禁超挖。

4. 施工队伍对施工人员的安全、教育、培训和学习工作必须有针对性、需要性、动态性。

5. 正确使用个人防护用品和安全防护设施。

6. 施工现场各类防护设施、机械设备、临时用电、脚手架等均需严格验收后，方可挂牌使用。

7. 要制定对施工现场危险部位的安全监控措施。

8. 根据实际需要及有关规定张挂各类安全标志、警告牌、安全标语等，渲染施工现场的安全气氛。

四、管道安装与施工安全注意事项1. 管道安装前，应检查管道质量，确保符合设计要求。

2. 安装过程中，严禁使用破损、变形的管道。

3. 管道连接处应牢固，防止泄漏。

4. 施工人员应遵守操作规程，确保管道安装质量。

五、施工结束后安全注意事项1. 施工结束后，应对施工现场进行全面清理，确保无安全隐患。

2. 施工单位应按照规定对施工现场进行封闭管理，防止无关人员进入。

工程名称施工单位交底部位工序名称排水工程交底提要：交底日期：米以下时方可进行管道铺设等其它工序。

⑧沟槽开挖达到设计标高后，应会同建设单位、设计单位、勘察单位、监理单位和施工单位验槽。

3、管材标准及要求①本工程排水管道均采用钢筋混凝土管，管材应符合国标的要求。

地下水对混凝土结构具有若腐蚀性，地下水对钢筋混凝土结构中的钢筋在长期浸水环境中具微腐蚀性，在干湿交替环境中具中腐蚀性。

管道要求混凝土强度不小于C35级，S6，水泥用量≥320kg/m³，水灰比≤水灰比≤0.45，氯离子含量≤0.10%。

覆土小于4m 的钢筋混凝土管道外表面需涂刷耐中等腐蚀性防腐涂料，具体做法:涂沥青冷底子油2 遍，沥青胶泥涂层，干膜厚度大于500 微米。

覆土大于4m 的钢筋混凝土管道外表面需涂刷耐弱等腐蚀性防腐涂料：具体做法：涂环氧沥青，干膜厚度大于300 微米。

d300mm ~ d1500mm采用承插口钢筋混凝土排水管②管级选择：承插口钢筋混凝土管管级选择：参照国家建筑标准设计图集《混凝土排水管道基础及接口》图集号“06MS201-1”施做。

根据管道覆土厚度和基础角度选择Ⅱ级或Ⅲ级管材。

4、砂石基础①污水管道基础采用180°砂石基础。

施工过程遇其他软弱地基请及时联系设计进行现场处理。

砂石基础材料采用自然级配碎石，其最大粒径不宜大于25mm。

②雨水主管道基础采用120°砂石基础，D300管道基础采用150°砂石基础。

施工过程遇其他软弱地基请及时联系设计进行现场处理。

砂石基础材料采用自然级配碎石，其最大粒径不宜大于25mm，收水井支管采用D300mm钢筋混凝土承插口管，起端深度1.1m，坡度0.01坡向雨水检查井，基础采用混凝土基础。

参照国家建筑标准设计图集《混凝土排水管道基础及接口》图集号“06MS201-1”工程名称施工单位交底部位工序名称排水工程交底提要：交底日期：施作。

③基础处理1) 一般情况：按上述管道基础要求施做。

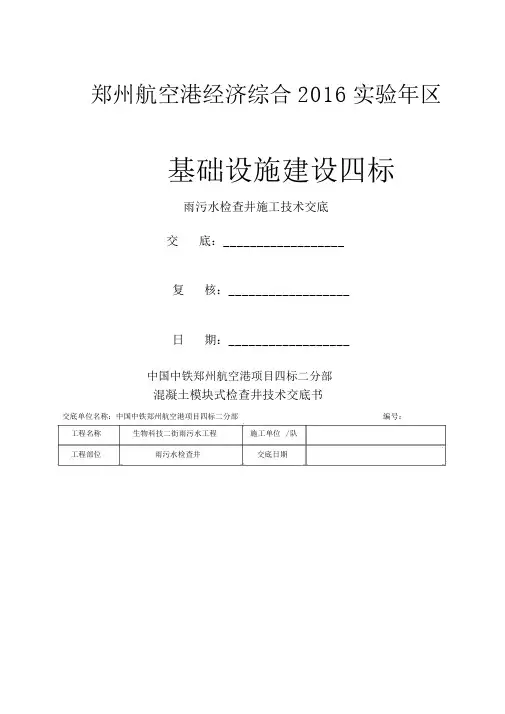

郑州航空港经济综合2016实验年区基础设施建设四标雨污水检查井施工技术交底交底：__________________复核：__________________日期：__________________中国中铁郑州航空港项目四标二分部混凝土模块式检查井技术交底书交底单位名称：中国中铁郑州航空港项目四标二分部编号：工程名称生物科技二街雨污水工程施工单位/ 队工程部位雨污水检查井交底日期技术交底内容及要求：一、施工准备施工工具：直径3cm插入式震动器；匀石切割机；紧锢器；瓦刀、灰桶。

钢筋施工的原材料加工、连接、安装和验收应符合现行国家标准《混凝土结构工程施工验收规范》 GB5024中的有关规定，砌块的质量符合规范及设计要求。

二、施工工艺2.1 、土方开挖1）测量、放线、定位 .2）做好施工场地的物探工作, 如遇障碍物应采用相应的措施.3）采用机械挖槽时 , 应在槽底标高以上保留100~200mm的土层，采用人工清槽，严禁超挖。

基槽如遇软弱地基处理时，须事先征得地勘及设计部门的许可。

2.2 确认基槽符合要求后，浇筑 100mm厚 C15 垫层混凝土。

圆形检查井施工时垫层也应浇筑成圆形，不得按井位基槽满幅浇筑。

2.3 底板钢筋按图集要求绑扎，用钢筋马凳控制保护层厚度。

首层砌块应直接安放在底板钢筋龙骨上并进行固定，并保证 C30混凝土底板与首层砌块的一次浇筑。

2.4 混凝土砌块砌筑（1）、砌筑准备砌筑前应将混凝土砌块表面和孔洞内的杂物清理干净。

气候炎热干燥时，砌筑前宜对混凝土砌块应进行喷水湿润。

（2）、砌筑①、直径为 900~1500mm圆形检查井适用于钢筋D≤800mm砌筑图列：管径 D500，D500，D600，对应的检查井直径分别为Φ1100mm，Φ 1300mm，Φ1100mm。

②、模块砌筑时注意上下对孔错缝，砌筑砂浆（ Mb10砌块专用水泥砂浆）饱满，灰浆均匀，铺浆宜使用专用工具均匀铺浆，应避免砂浆落入孔内 , 井壁应进行勾缝，随砌随勾缝，采用 1:2 （防水）水泥砂浆；每砌筑五层应修正累计误差。

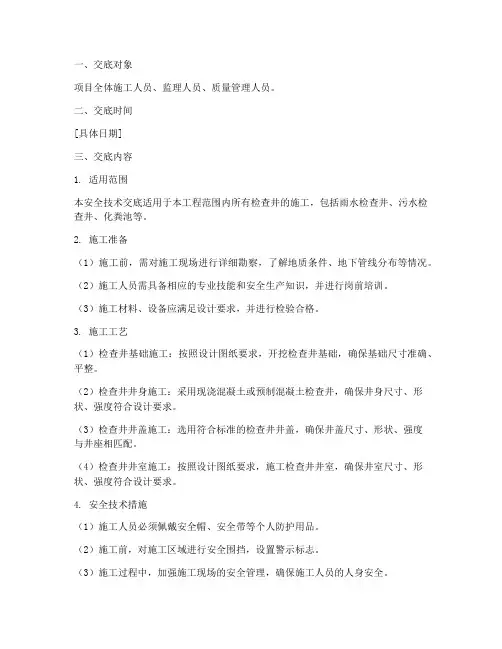

一、交底对象项目全体施工人员、监理人员、质量管理人员。

二、交底时间[具体日期]三、交底内容1. 适用范围本安全技术交底适用于本工程范围内所有检查井的施工，包括雨水检查井、污水检查井、化粪池等。

2. 施工准备（1）施工前，需对施工现场进行详细勘察，了解地质条件、地下管线分布等情况。

（2）施工人员需具备相应的专业技能和安全生产知识，并进行岗前培训。

（3）施工材料、设备应满足设计要求，并进行检验合格。

3. 施工工艺（1）检查井基础施工：按照设计图纸要求，开挖检查井基础，确保基础尺寸准确、平整。

（2）检查井井身施工：采用现浇混凝土或预制混凝土检查井，确保井身尺寸、形状、强度符合设计要求。

（3）检查井井盖施工：选用符合标准的检查井井盖，确保井盖尺寸、形状、强度与井座相匹配。

（4）检查井井室施工：按照设计图纸要求，施工检查井井室，确保井室尺寸、形状、强度符合设计要求。

4. 安全技术措施（1）施工人员必须佩戴安全帽、安全带等个人防护用品。

（2）施工前，对施工区域进行安全围挡，设置警示标志。

（3）施工过程中，加强施工现场的安全管理，确保施工人员的人身安全。

（4）施工机械、设备操作人员需持证上岗，严格遵守操作规程。

（5）检查井施工过程中，注意防止地下水、土壤的流失，做好排水、防渗措施。

（6）检查井井身施工时，注意模板支撑体系的稳定，防止模板倾覆。

（7）检查井井盖施工时，注意井盖的安装位置，确保井盖与井座的匹配。

5. 质量控制（1）施工过程中，严格按照设计图纸、施工规范和质量标准进行施工。

（2）检查井施工完成后，进行质量验收，确保工程质量符合设计要求。

（3）对检查井施工过程中出现的问题，及时采取措施进行整改。

四、交底要求1. 施工人员要认真听取安全技术交底内容，确保理解并掌握。

2. 施工过程中，严格执行安全技术措施，确保施工安全。

3. 施工单位应定期对施工人员进行安全技术培训，提高施工人员的安全意识。

4. 监理单位应加强对施工过程的监督检查，确保施工安全。

混凝土模块式检查井技术交底书交底单位名称：方兴大道I标项目经理部编号：（2）、砌筑①、直径为900~1500mm圆形检查井适用于钢筋D≤800mm砌筑图列：管径D500，D600，D700，D800对应的检查井直径分别为Φ1100mm，Φ1100mm，Φ1300mm，Φ1500mm。

②、模块砌筑时注意上下对孔错缝，砌筑砂浆（Mb10砌块专用水泥砂浆）饱满，灰浆均匀，铺浆宜使用专用工具均匀铺浆，应避免砂浆落入孔内,井壁应进行勾缝，随砌随勾缝，采用1:2（防水）水泥砂浆；每砌筑五层应修正累计误差。

模块灌芯前应将杂物及落灰清理干净，墙体做必要的支撑加固；混凝土灌注时注意每层每次灌注混凝土不得平齐与砌块表面，必须低于砌块表面以下5cm，同时插入钢筋时也得注意本层植入钢筋必须伸入上层砌块内15cm；灌芯混凝土应分层（300mm~500mm）捣固，不留施工缝，一次灌注高度不大于2m。

捣固时应孔孔连插连振，不可漏振。

顶层模块灌芯应浇至与顶面上沿平齐。

井室高度应确保雨水口连接支管按覆土要求（最高点管顶覆土700mm，坡度1%向检查井）接至井筒。

灌芯混凝土采用商品或自拌混凝土均可，采用自拌混凝土时，必须配置配合比标识牌、计量器具方可施工。

③、直径为900~1500mm包封适用于D≤800施工示意图如下：④、直径为900~1500mm盖板适用于D≤800施工示意图如下：混凝土净保护层为35mm，钢筋放置下层，水平筋在最下面，盖板型号按覆土厚度分为两种：覆土厚度0.9m≤H≤3m；覆土厚度0.4m≤H＜0.9m或3m＜H≤4m；两种盖板中所使用的钢筋种类有别，具体工程数量表参照图集06MD201-4。

直径为700的也可改为800，钢筋不变，钢筋长度及位置自行调整。

⑤、各圆形检查井流槽示意图：管道连接一般采用管定平接。

流槽高度如下雨水检查井：相同管径的管道连接时，流槽顶与管中心平，不同管径的管道连接时，流槽顶一般以小管径中心平。

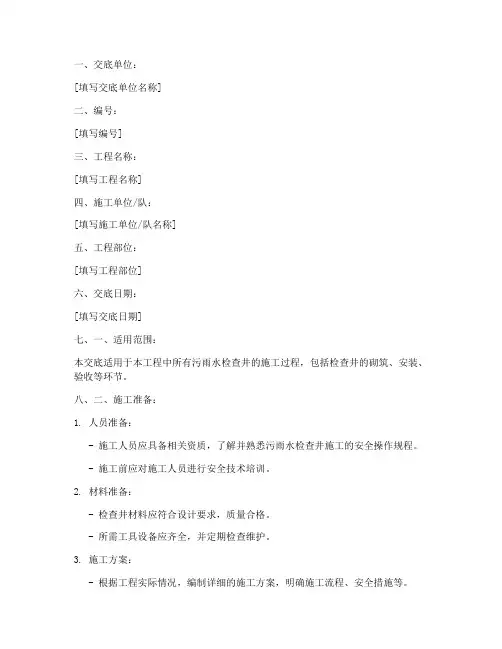

一、交底单位：[填写交底单位名称]二、编号：[填写编号]三、工程名称：[填写工程名称]四、施工单位/队：[填写施工单位/队名称]五、工程部位：[填写工程部位]六、交底日期：[填写交底日期]七、一、适用范围：本交底适用于本工程中所有污雨水检查井的施工过程，包括检查井的砌筑、安装、验收等环节。

八、二、施工准备：1. 人员准备：- 施工人员应具备相关资质，了解并熟悉污雨水检查井施工的安全操作规程。

- 施工前应对施工人员进行安全技术培训。

2. 材料准备：- 检查井材料应符合设计要求，质量合格。

- 所需工具设备应齐全，并定期检查维护。

3. 施工方案：- 根据工程实际情况，编制详细的施工方案，明确施工流程、安全措施等。

九、三、安全技术交底内容及要求：1. 施工人员安全注意事项：- 施工人员应穿戴好个人防护用品，如安全帽、手套、防护眼镜等。

- 高处作业时应系好安全带，防止坠落。

- 施工过程中不得擅自离岗，确保施工安全。

2. 机械安全操作：- 机械设备操作人员应熟悉设备性能，严格按照操作规程进行操作。

- 机械设备应定期检查、维护，确保设备安全可靠。

3. 材料运输及堆放：- 材料运输时应注意安全，防止倾倒、滑落等事故发生。

- 材料堆放应整齐有序，不得超高堆放，确保现场安全。

4. 检查井砌筑及安装：- 砌筑检查井时，应确保基础稳固，砌筑质量合格。

- 检查井安装过程中，应确保井盖与井筒连接牢固，防止井盖脱落。

5. 施工验收：- 施工完成后，应进行严格验收，确保检查井质量符合设计要求。

十、四、施工过程中可能存在的安全隐患及预防措施：1. 高处坠落：- 预防措施：高处作业时，必须系好安全带；设置安全防护栏杆；加强施工人员安全意识教育。

2. 物体打击：- 预防措施：材料运输及堆放时，注意平稳，防止倾倒；加强施工现场管理，避免物体坠落。

3. 机械伤害：- 预防措施：机械设备操作人员应熟悉设备性能，严格按照操作规程进行操作；加强机械设备维护保养。

郑州航空港经济综合实验区2016年基础设施建设四标雨污水检查井施工技术交底交底：__________________复核：__________________日期：__________________中国中铁郑州航空港项目四标二分部混凝土模块式检查井技术交底书交底单位名称：中国中铁郑州航空港项目四标二分部编号：②、模块砌筑时注意上下对孔错缝，砌筑砂浆（Mb10砌块专用水泥砂浆）饱满，灰浆均匀，铺浆宜使用专用工具均匀铺浆，应避免砂浆落入孔内,井壁应进行勾缝，随砌随勾缝，采用1:2（防水）水泥砂浆；每砌筑五层应修正累计误差。

模块灌芯前应将杂物及落灰清理干净，墙体做必要的支撑加固；混凝土灌注时注意每层每次灌注混凝土不得平齐与砌块表面，必须低于砌块表面以下5cm，同时插入钢筋时也得注意本层植入钢筋必须伸入上层砌块内15cm；灌芯混凝土应分层（300mm~500mm）捣固，不留施工缝，一次灌注高度不大于2m。

捣固时应孔孔连插连振，不可漏振。

顶层模块灌芯应浇至与顶面上沿平齐。

井室高度应确保雨水口连接支管按覆土要求（最高点管顶覆土700mm，坡度1%向检查井）接至井筒。

灌芯混凝土采用商品或自拌混凝土均可，采用自拌混凝土时，必须配置配合比标识牌、计量器具方可施工。

③、直径为900~1500mm包封适用于D≤800施工示意图如下：④、直径为900~1500mm盖板适用于D≤800施工示意图如下：混凝土净保护层为35mm，钢筋放置下层，水平筋在最下面，盖板型号按覆土厚度分为两种：覆土厚度0.9m≤H≤3m；覆土厚度0.4m≤H＜0.9m或3m＜H≤4m；两种盖板中所使用的钢筋种类有别，具体工程数量表参照图集06MS201-4。

直径为700的也可改为800，钢筋不变，钢筋长度及位置自行调整。

⑤、各圆形检查井流槽示意图：管道连接一般采用管定平接。

雨水检查井：相同管径的管道连接时，流槽顶与管中心平，不同管径的管道连接时，流槽顶一般以小管径中心平。

一、交底目的为确保雨污水管网施工过程中人员安全和工程质量，特制定本安全技术交底，对施工人员进行详细的安全技术交底，提高施工人员的安全意识，预防安全事故的发生。

二、交底内容1. 施工现场安全规定（1）施工现场必须贯彻“安全第一，预防为主”的方针，严格执行国家和地方有关安全生产的法律、法规。

（2）施工人员必须持证上岗，熟悉本岗位的操作规程和安全知识。

（3）施工现场应设置明显的安全警示标志，确保施工区域安全。

2. 沟槽开挖安全（1）开挖前，应对施工现场进行清理，对地下管线进行调查，并予以保护。

（2）机械开挖时，严禁所有人员进入其旋转半径以内。

（3）开挖时应严格按照边线进行开挖，严禁超挖。

（4）施工队伍对施工人员的安全、教育、培训和学习工作必须有针对性、需要性、动态性。

（5）正确使用个人防护用品和安全防护设施。

3. 施工人员安全（1）施工人员必须穿戴符合国家标准的安全帽、安全带、防护眼镜等个人防护用品。

（2）施工现场各类防护设施、机械设备、临时用电、脚手架等均需严格验收后，方可挂牌使用。

（3）施工现场必须制定有关控制环境污染的措施，如道路保洁、噪音、施工单位给水、雨水、污水排放等。

（4）施工现场必须做到“三通一平”，即通水、通电、通路、平整场地。

（5）施工现场必须按规定设置消防器材设备，对动火进行审批和监护。

4. 施工材料与设备安全（1）施工材料应按规格、型号、批次进行验收，确保质量合格。

（2）机械设备应定期检查、保养，确保设备安全运行。

（3）施工过程中，应严格按照操作规程使用机械设备，防止设备故障导致安全事故。

5. 管道安装与调试安全（1）管道安装前，应检查管道质量，确保管道无破损、变形等问题。

（2）管道安装过程中，应确保管道连接牢固，防止因管道脱落导致安全事故。

（3）管道安装完成后，应进行调试，确保管道运行正常。

三、安全注意事项1. 施工人员应严格遵守安全操作规程，严禁违章作业。

2. 施工过程中，应密切关注施工现场安全状况，发现问题及时报告并采取相应措施。

(专业版)市政雨水污水管线施工技术交底1. 目的和范围本文档旨在明确市政雨水污水管线施工过程中的技术要求、施工流程、质量控制及安全措施，以确保工程顺利进行，达到设计要求。

本技术交底适用于本项目所有参与方，包括施工单位、监理单位、设计单位等。

2. 工程概况2.1 项目背景本项目为市政雨水污水管线工程，主要包括雨水管渠、污水管渠、检查井等设施的建设。

2.2 工程规模本项目共包含X公里雨水管渠、Y公里污水管渠，以及Z座检查井。

2.3 工程地点工程位于我国某市市区，具体施工区域详见施工图纸。

3. 施工技术要求3.1 管线布置与走向根据设计图纸，管线应按照规划路线进行布置，确保管线走向合理、顺畅。

在施工过程中，如需调整管线走向，应征得设计单位同意，并办理相关手续。

3.2 管材选用本项目雨水管渠采用HDPE管，污水管渠采用陶瓷管。

管材应符合国家相关标准，具备合格证明书及检测报告。

3.3 施工方法与工艺3.3.1 管沟开挖管沟开挖应按照设计要求进行，保证沟槽断面尺寸、深度及坡度符合设计要求。

在开挖过程中，应做好排水措施，防止水浸泡。

3.3.2 管材安装管材安装应遵循“先低后高、先难后易”的原则。

安装过程中，应保证管材轴线直线度、管节对接严密性。

3.3.3 检查井施工检查井应按照设计图纸进行施工，确保井体结构牢固、井内水流畅通。

检查井施工完成后，应进行闭水试验。

3.4 质量控制3.4.1 材料检验所有进场的管材、配件等材料，应进行严格的检验，确保质量合格。

3.4.2 过程控制施工过程中，监理单位应加强对施工质量的监督，及时发现并纠正问题。

3.4.3 验收标准工程验收应按照《市政排水管道工程施工及验收规范》（GB 50268-2008）进行。

4. 安全措施4.1 施工安全施工单位应制定施工安全防护方案，并对施工现场进行安全防护。

施工现场应设置安全警示标志，提醒过往行人和车辆注意安全。

4.2 人员培训施工单位应对施工现场人员进行安全教育培训，确保施工人员掌握安全操作规程。
