电缆接线工艺规程

电缆施工工艺概述：电缆施工工艺是指在工程现场进行电缆敷设、连接和维护的一系列操作步骤和技术要求。

电缆作为电力传输和信号传输的重要组成部分，对于各种建筑和基础设施工程来说都是必不可少的。

正确的电缆施工工艺能够确保电力系统的正常运行，提高电缆的使用寿命，同时还能提高工作效率，减少安全隐患。

一、电缆敷设：1. 环境准备：施工前应清理施工区域，保持干净整洁，清除杂物和灰尘。

确保施工现场平整，没有尖锐物体等可能损伤电缆的障碍物。

2. 电缆物料检查：在敷设电缆之前，应对电缆进行严格的物料检查，确保电缆的品质符合要求。

检查电缆的外观，包括电缆的外覆层、绝缘层和金属护套等部分是否完好，并检查电缆的电气性能是否正常。

3. 敷设方法：根据实际需要，选择合适的敷设方法，包括直埋、管道敷设、架空敷设等。

确保电缆的敷设路径合理，不与其他管线交叉，并保持适当的安全距离。

4. 保护措施：在敷设过程中，应加设保护措施，防止电缆被机械损伤或外部环境影响。

可以采用保护管、护套等方式，对电缆进行保护。

二、电缆连接：1. 连接前准备：在进行电缆连接前，应清理电缆终端，去除绝缘层外的污垢和氧化物。

确保连接端口干净整洁，无杂质。

2. 连接方法：根据电缆类型和连接要求，选择合适的连接方法。

常见的连接方法包括焊接、压接、冷缩等。

连接前应熟悉连接方法的操作步骤，并按照要求进行操作，确保连接的可靠性和稳定性。

3. 测试与调试：连接完成后，应进行电缆的测试与调试，确保连接正常。

测试包括电阻测试、绝缘测试等，检验连接的质量和电缆的电气性能是否符合要求。

三、电缆维护：1. 定期巡检：对电缆进行定期巡检，检查电缆的外观是否完好，是否有受损和老化的部分。

特别要对电缆终端进行检查，确保连接的可靠性。

2. 清洁保养：定期清洁电缆的外覆层和护套，防止污垢积聚和氧化。

可以使用温和的清洁剂和软布进行清洁，不要使用酸碱性强的物质。

3. 预防措施：在电缆周围设置警示标志，防止人为损伤。

配接线工程
实施要点：连接紧固、排列整齐、标志清晰。

1、配线前对电缆进行整理，排列应整齐，进入盘柜要留有余量，各盘预留长度一致，动力电缆与控制电缆分开配置。

屏蔽电缆进盘
后剥离屏蔽层并按要求接地。

2、配线应横平竖直，整齐美观，线束绑扎间距均匀。

3、线芯接头紧密牢固，动力线接头采用压接钳压接，接线鼻子
应与线径相符。

多股软线接头采用接线终端头压接或挂锡处理。

单
芯操作线采用煨弯连接，煨弯方向与螺丝拧紧方向一致。

4、端子号采用最新式的LM-370AA11-C型微电脑线号印字机，
打号规范，字迹保留时间长，整齐、字号可调，并能和微机联接，
质量好，提高高。

电缆牌采用专用产品，电缆编号清楚，整齐一致。

5、线槽配线时，线芯应调直，放置整齐。

备用芯长度应满足接
线最长距离。

6、配线完毕柜内要进行清理，清除剩余线头和各种杂物，保持
柜内清洁。

电线敷设施工工艺1. 简介本文档旨在介绍电线敷设施工工艺，包括工艺流程、材料和工具要求等。

2. 工艺流程电线敷设的工艺流程通常包括以下几个步骤：1. 规划和设计：根据需要确定电线敷设的路径和布局，并进行设计。

2. 准备材料和工具：根据设计要求准备所需的电线、电缆、接头等材料，同时准备必要的工具，如切割工具、插座、电钻等。

3. 安装支架：根据设计将支架安装在适当的位置，用于支撑电线或电缆。

4. 敷设电线：将电线或电缆沿着规划好的路径进行敷设，确保安全和美观。

5. 连接接头：根据需要，使用适当的连接器将电线或电缆连接起来。

6. 接地和绝缘处理：对电线敷设完成后进行接地和绝缘处理，确保安全可靠。

7. 调试和测试：对敷设的电线进行调试和测试，确保无故障和正常运行。

3. 材料和工具要求进行电线敷设工艺时，需要准备以下材料和工具：- 电线或电缆：根据需要选择适当类型和规格的电线或电缆。

- 连接器和接头：根据需要选择适当的连接器和接头，确保连接可靠。

- 支架：用于支撑电线或电缆，可以选择合适的支架类型和材料。

- 切割工具：用于切割电线或电缆，如剪线钳等。

- 插座和电笔：用于测试电线连接和电压等。

- 电钻和螺丝刀：用于安装支架和固定电线。

4. 安全注意事项在进行电线敷设工艺时，需要注意以下安全事项：- 保持工作区域清洁和整齐，避免绊倒或其他意外。

- 确保电源断开，避免触电和电击风险。

- 使用绝缘工具和防护手套等个人防护装备。

- 遵循安全操作规程，如正确使用工具和设备。

5. 结论本文档简要介绍了电线敷设施工工艺，包括工艺流程、材料和工具要求，以及安全注意事项。

在进行电线敷设工艺时，请始终遵循安全规范和正确的操作方法。

电缆安装安全技术操作规程范文一、引言电缆是供电、通信和控制系统中的重要组成部分，它们的安装质量和安全性直接关系到整个系统的正常运行和使用寿命。

为了确保电缆的安全安装和使用，本规程制定了电缆安装的技术操作规程，以指导操作人员安全、高效地进行电缆安装工作。

二、前期准备1. 目标和任务在电缆安装之前，要明确待安装电缆的类型、规格、用途和安装位置，确保与设计要求一致。

明确安装任务目标，做好工作计划和安排。

2. 工具和设备准备根据安装任务的要求，选择适当的工具和设备。

工具应符合国家标准或行业标准，检查工具的完好程度和安全性能。

设备包括起重设备、运输车辆等，必须符合相关安全标准及操作规程要求。

3. 防护措施在安装电缆前，要对安装现场进行评估，并作出相应的防护措施。

包括但不限于：严格执行安全操作规程，设置警示标志，划定安全区域，并保持室内通风良好。

对有限空间、高处作业等特殊情况，要采取专门的安全防护措施。

三、施工操作1. 材料验收电缆及相关的附件材料要进行验收，按照技术规范和设计要求进行检查。

检查项目包括电缆规格、长度、外观质量、绝缘电阻等。

验收合格的材料方可投入使用。

2. 布线方案根据设计要求和技术规范，制定电缆布线方案。

包括各个电缆线路的走向、敷设位置、支架间距等。

合理的布线方案能够保证电缆安装的质量，避免电缆之间相互干扰。

3. 排除隐患在进行电缆安装前，要排除施工区域内的安全隐患。

例如，检查是否有可燃物品、易燃气体等，若存在要及时处理。

对有机械设备、管线等设施要进行合理和安全的隔离。

4. 线路敷设在进行电缆线路敷设时，要按照布线方案进行。

保持线路的合理弯曲半径，不得过小。

同时，要避免电缆遭受外力撞击或挤压。

电缆直埋敷设时，必须符合规范要求的埋深，以免受到外界破坏。

5. 接地装置电缆安装中的接地装置是非常重要的一环。

接地要符合国家电气安装标准及相关技术规范，接地电阻要符合设计要求。

接地电极应符合规定长度和材质，并能够确保接地电阻稳定可靠。

电缆线路施工工艺流程图（1）维护管敷设程序
弯管配管维护管敷设维护管接地防腐、油漆
检验
(2)电缆支架的制作及安装程序
量取尺度钢材查看钢材校对支架制造
镀锌支架装置防腐处理检验
（3）桥架装置程序
支吊架装置横撑装置托架装置压板装置
桥架接地油漆、防腐检验
（4）电缆敷设程序
了解施工图纸、电缆写好电技能电缆盘运至
剖面图、规程标准缆清单交底敷设地址
依照电缆敷设程序及电缆验
方向将电缆盘架好敷设收
（5）6kv终端头的制造及装置程序
剥在外护层剥除钢带剥除内垫层分芯线焊接地线
包绕填充胶固定分支护套剥铜屏蔽固定应力管。

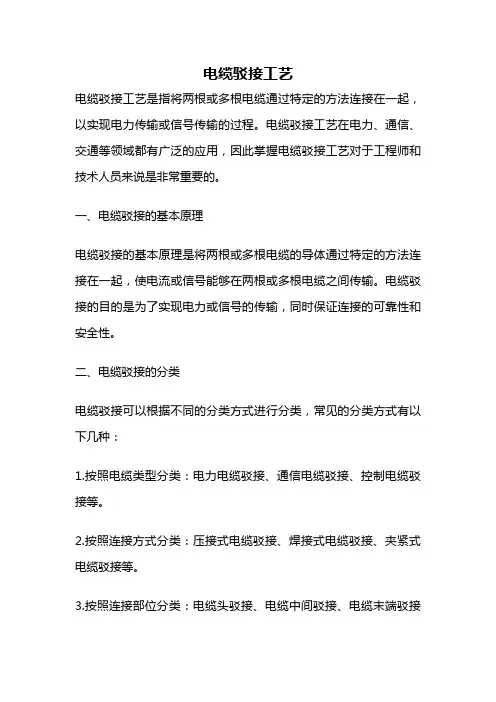

电缆驳接工艺电缆驳接工艺是指将两根或多根电缆通过特定的方法连接在一起，以实现电力传输或信号传输的过程。

电缆驳接工艺在电力、通信、交通等领域都有广泛的应用，因此掌握电缆驳接工艺对于工程师和技术人员来说是非常重要的。

一、电缆驳接的基本原理电缆驳接的基本原理是将两根或多根电缆的导体通过特定的方法连接在一起，使电流或信号能够在两根或多根电缆之间传输。

电缆驳接的目的是为了实现电力或信号的传输，同时保证连接的可靠性和安全性。

二、电缆驳接的分类电缆驳接可以根据不同的分类方式进行分类，常见的分类方式有以下几种：1.按照电缆类型分类：电力电缆驳接、通信电缆驳接、控制电缆驳接等。

2.按照连接方式分类：压接式电缆驳接、焊接式电缆驳接、夹紧式电缆驳接等。

3.按照连接部位分类：电缆头驳接、电缆中间驳接、电缆末端驳接等。

4.按照电缆材质分类：铜缆驳接、铝缆驳接、铜铝混合缆驳接等。

三、电缆驳接的工艺流程电缆驳接的工艺流程包括以下几个步骤：1.准备工作：包括检查电缆的质量、长度、型号等信息，准备好所需的工具和材料。

2.剥皮：将电缆的绝缘层和护套剥离，露出导体。

3.清洁：清洁导体表面，去除氧化物和污垢。

4.连接：根据连接方式进行连接，如压接、焊接、夹紧等。

5.绝缘：将连接部位绝缘，防止漏电和短路。

6.包覆：将绝缘部位包覆，保护连接部位。

7.测试：进行电气性能测试，确保连接的可靠性和安全性。

四、电缆驳接的注意事项在进行电缆驳接时，需要注意以下几点：1.选择合适的电缆驳接方式，根据实际情况选择压接、焊接、夹紧等方式。

2.保证连接部位的清洁和干燥，避免氧化和污染。

3.保证连接部位的绝缘性能，防止漏电和短路。

4.进行电气性能测试，确保连接的可靠性和安全性。

5.遵守相关的安全规定和操作规程，确保操作的安全性。

五、总结电缆驳接是电力、通信、交通等领域中非常重要的工艺，掌握电缆驳接的基本原理、分类、工艺流程和注意事项对于工程师和技术人员来说是非常必要的。

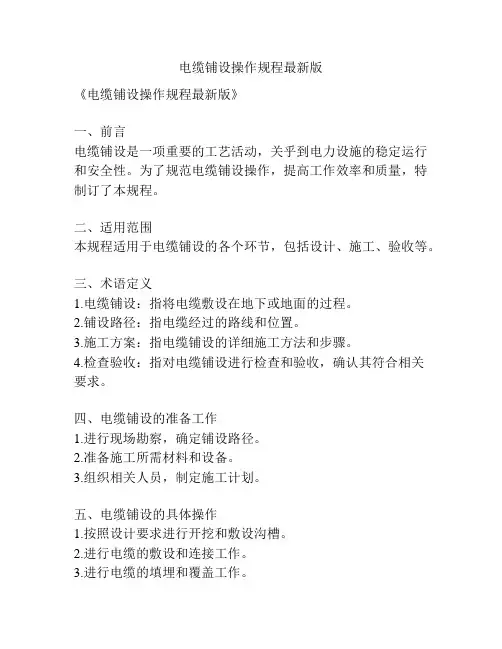

电缆铺设操作规程最新版《电缆铺设操作规程最新版》一、前言电缆铺设是一项重要的工艺活动，关乎到电力设施的稳定运行和安全性。

为了规范电缆铺设操作，提高工作效率和质量，特制订了本规程。

二、适用范围本规程适用于电缆铺设的各个环节，包括设计、施工、验收等。

三、术语定义1.电缆铺设：指将电缆敷设在地下或地面的过程。

2.铺设路径：指电缆经过的路线和位置。

3.施工方案：指电缆铺设的详细施工方法和步骤。

4.检查验收：指对电缆铺设进行检查和验收，确认其符合相关要求。

四、电缆铺设的准备工作1.进行现场勘察，确定铺设路径。

2.准备施工所需材料和设备。

3.组织相关人员，制定施工计划。

五、电缆铺设的具体操作1.按照设计要求进行开挖和敷设沟槽。

2.进行电缆的敷设和连接工作。

3.进行电缆的填埋和覆盖工作。

4.对铺设的电缆进行检查验收。

六、安全保障措施1.在施工现场设置警示标志，确保周围人员的安全。

2.施工人员必须佩戴相关安全防护用具。

3.对施工现场进行定期巡视，及时处理安全隐患。

七、质量控制1.严格按照施工方案进行操作，确保电缆铺设的质量。

2.对铺设的电缆进行耐压测试，确保其安全可靠。

八、施工记录和验收1.施工单位必须对电缆铺设的每个环节进行记录。

2.验收单位对电缆铺设进行检查验收，出具相关验收报告。

九、附则1.本规程由XX公司负责制定和执行。

2.对本规程的任何修改，必须经过相关部门的审批。

十、生效日期本规程自颁布之日起生效。

十一、附件无以上为《电缆铺设操作规程最新版》的内容，希望所有从事电缆铺设的人员能够认真遵守，确保施工质量和安全。

埋地电缆接头工艺一、引言埋地电缆接头是电力工程中常见的一种连接方式，它能够将两截电缆安全可靠地连接在一起，确保电力传输的连续性和稳定性。

本文将介绍埋地电缆接头的工艺流程及其关键步骤。

二、准备工作1. 材料准备：埋地电缆接头的制作所需材料一般包括绝缘套管、电缆接头、绝缘胶带、绝缘填充物等。

在开始工作之前，需要检查这些材料的质量和数量是否符合要求。

2. 设备准备：准备好必要的工具和设备，如剥线刀、扳手、绝缘测试仪等。

确保这些工具设备处于良好的工作状态。

三、工艺流程1. 剥皮：首先，需要将电缆两端的绝缘层剥去一段距离，露出金属导线。

根据电缆的规格和接头的要求，剥皮的长度应适当。

2. 清洁：将金属导线和绝缘层表面清洁干净，以确保接头的质量。

可以使用无纤维纸巾或清洁剂进行清洁，严禁使用含有酸碱成分的清洁剂。

3. 安装绝缘套管：将绝缘套管套在金属导线上，确保套管与导线的接触良好。

绝缘套管的长度应适当，以保证绝缘效果。

4. 安装电缆接头：将电缆接头连接在金属导线上，确保接头与导线的连接牢固可靠。

使用扳手等工具适当调整接头的位置和角度。

5. 绝缘处理：使用绝缘胶带将接头部分进行绝缘处理，确保接头的绝缘性能达到要求。

注意绝缘胶带的覆盖面积和层数应足够，以防止漏电和绝缘失效。

6. 填充绝缘材料：在接头的周围和内部填充绝缘材料，以提高接头的绝缘能力和耐压能力。

填充时应注意材料的均匀性和充实度，避免产生气泡和空隙。

7. 封装保护：使用绝缘胶带、绝缘封套等材料对接头进行保护封装，以防止接头受到外界环境的侵蚀和损坏。

封装时要注意封套或胶带的紧密性和完整性。

8. 绝缘测试：完成接头的制作后，需要使用绝缘测试仪对接头进行绝缘测试，以确保接头的绝缘性能符合要求。

测试时要选择适当的测试电压和时间，以保证测试的准确性和可靠性。

四、注意事项1. 安全第一：在进行埋地电缆接头制作工作时，要严格遵守安全操作规程，佩戴好个人防护装备，确保工作环境的安全。

电缆线路敷设施工工艺标准
本文档旨在规定电缆线路敷设施工的工艺标准，确保施工质量和安全。

以下是电缆线路敷设的一般要求和标准：
1. 施工准备
- 施工前应获得相关建设许可，并确保具备合法施工资质。

- 按照设计要求，合理准备施工方案、材料和设备。

- 确保施工现场安全，设置必要的警示标志和围挡。

2. 确定线路敷设方式
- 根据线路类型和特点，合理选择敷设方式（地下敷设、架空敷设等）。

- 确定敷设路径，避开地下管线和其他障碍物。

3. 地下敷设要求
- 施工前应进行勘探，确保地下无障碍物，可顺利进行挖掘。

- 敷设深度应符合设计要求，保证安全和线路稳定。

- 敷设前应进行适当的基础处理和土方开挖。

4. 架空敷设要求
- 施工前需评估风荷载和地震要求，确保架空线路的稳定性。

- 确保支架的合理布置和固定，确保线路的平直和安全。

5. 敷设保护
- 在敷设过程中，应使用适当的保护措施，防止线缆被损坏。

- 线路敷设完成后，应进行保护封装，防止外部因素的侵害。

6. 施工质量控制
- 按照设计要求，进行线路敷设过程的质量控制和验收。

- 实施必要的测试和检查，确保线路电气特性符合标准。

7. 安全措施
- 施工过程中应遵循安全操作规程，确保施工人员的人身安全。

- 对施工现场应设置必要的安全警示标志，确保周边人员的安全。

以上为电缆线路敷设施工的工艺标准，通过遵循这些标准，可
以保证施工的质量和安全。

请在实际操作中严格执行，并根据具体
情况进行合理调整和补充。

低压电缆上出线工艺流程英文回答：Low-voltage Cable Termination Procedure.1. Cable Preparation.Cut the cable to the required length.Remove the outer sheath and insulation from the cable ends.Clean the conductor ends with a wire brush or sandpaper.Cut the conductor ends to the specified length.Apply heat shrink tubing to the conductors.2. Lug Crimping.Select the appropriate lug size for the conductor.Crimp the lug to the conductor using a crimping tool.Inspect the crimp connection for any defects.3. Insulation.Apply heat shrink insulation to the lugged connections.Heat the insulation to shrink and seal the connections.4. Strain Relief.Apply a strain relief device to the cable to preventthe connections from being damaged due to cable movement.A strain relief can be a cable tie, heat shrink tubing, or a strain relief clamp.5. Testing.Test the continuity of the connections using a multimeter.Test the insulation resistance using an insulation tester.Perform a high-potential test to verify the cable's integrity.中文回答：低压电缆出线工艺流程。

电工接线制度范文
一、接线材料
1.接线电缆必须采用符合国家标准要求的电线电缆。

2.电线电缆的截面积和额定电流应符合电气设备的负载要求。

二、接线设备
1.接线设备必须符合国家标准要求，应具备良好的导电性能和耐高温、耐腐蚀的特性。

2.接线设备的选择应根据负载电流、工作环境和安全要求等因素进行
合理确定。

三、接线线路
1.电工接线必须符合国家规定的电气安全标准，接线线路必须符合规
范的电路图和设计要求。

2.线路接地应按照规范要求进行，接地电阻不得超过规定的范围。

四、接线方法
1.接线必须按照电气设备的接线图和接线要求进行。

2.接线应遵循先保护线后动力线的原则。

五、接线规范
1.接线过程中必须使用绝缘工具进行操作，避免触电事故的发生。

2.接线前必须检查电路是否有电，确保安全操作。

3.接线时必须在通电状态下进行检验，确保接线正确，并进行必要的
试验和调整。

六、接线验收
1.接线完成后必须进行验收，验收内容包括接线的质量、是否符合规
范要求。

2.验收合格后方可连接电源，并进行试运行。

七、接线维护
1.定期对接线进行维护和检修，保证接线的可靠性和安全性。

2.发现接线存在问题时，应及时进行调整和修复，确保电气设备正常
运行。

综上所述，电工接线制度对于电气装置的安全运行至关重要。

只有按
照规范的接线材料、设备、线路和方法进行接线，并严格执行接线规范和
要求，才能保证电气设备的安全、可靠运行，避免触电和其他事故的发生。

电缆接线工艺规程1.引言电缆接线是电力工程和通信工程中非常重要的环节，它涉及到电缆的连接和绝缘，直接关系到电力传输和通信的稳定性和可靠性。

为了确保电缆接线的质量和安全性，特制定本规程，对电缆接线进行详细规范和要求。

2.适用范围本规程适用于电力工程和通信工程中的低压电缆、中压电缆和高压电缆的接线工艺。

3.材料准备3.1电缆选择符合工程要求的电缆，应检查电缆是否有外观损伤和划痕。

同时，也要检查电缆的导体绝缘是否完好，是否存在外露。

3.2线夹和接头选择符合要求的线夹和接头，应检查线夹和接头的型号规格是否与电缆匹配，同时也要检查是否有损伤。

在接线前，检查和清理线夹和接头。

4.工具准备4.1电线剪、剥线钳和穿线针等剪切工具。

4.2扳手和扎线工具。

4.3电缆接地铜褶、压接机和液压泵等。

5.接头制作5.1准备工作将电缆放置于整洁、开敞的地方，使其保持平整且不被损坏。

根据工程要求，剥去电缆外皮，露出所需长度的导体。

使用电线剪剪断不完整的导体。

5.2导体的清理和处理使用剥线钳将导体的绝缘层剥开，露出足够长度的裸露导体。

对于多芯电缆，要小心区分各个导体，以免混淆。

5.3接头的安装根据接头的型号和规格，选择对应的接头。

将接头插入导体中的相应位置，确保接头与导体紧密结合。

使用扳手和扎线工具将接头扎紧。

5.4导体的绝缘根据工程要求，使用绝缘胶布或绝缘管对导体进行绝缘。

确保绝缘胶布或绝缘管的质量和厚度符合工程要求。

5.5接头的固定使用束线带将接头固定在电缆上，确保接头的稳定性和牢固性。

束线带要由耐候、耐酸碱和耐高温的材料制成。

6.接地处理根据工程要求，将电缆接地。

将接地铜褶与电缆接地线连接，并使用扎线工具将其牢固地固定到电缆上。

使用压接机或液压泵对接地铜褶进行压接，确保其电气连接牢固可靠。

7.测试和验收接线完毕后，应进行必要的测试和验收工作。

通过测试仪器检测电缆的绝缘电阻和接地电阻，确保其符合国家标准和工程要求。

8.安全措施在进行接线工作时，要严格遵守相关的安全操作规程，佩戴好防护用品，确保自己和他人的安全。

接线工艺标准１．紧固件１．１紧固用的螺栓、螺母、垫圈等齐全、紧固、无锈蚀。

１．２同一部位的螺母、•螺栓规格一致。

平垫、弹簧垫圈的规格应与螺栓直径相符合。

紧固用的螺栓、螺母应有防松装置。

１．３用螺栓紧固不透眼螺孔的部件，•紧固后螺孔须留有大于２倍防松垫圈的厚度的螺纹余量。

•螺栓拧入螺孔长度应不小于螺栓直径，但铸铁、铜、铝件不应小于螺栓直径，但铸铁、铜、铝件不应小于螺栓直径的１．５倍。

１．４螺母紧固后，•螺栓螺纹应露出螺母１￣３个螺距，不得在螺母下面加多余垫圈减少螺栓的伸出长度。

１．５紧固在护圈内的螺栓或螺母，•其上端平面不得超出护圈高度，并需用专用工具才能松、•紧。

２隔爆性能２．１隔爆结合面（Ⅰ类）•的间隙、直径差或最小有效长度（宽度）•必须符合表４－１的规定。

表中Ｌ－静止隔爆结合面的最小有效长度；Ｌ１－螺栓通孔边缘至隔爆结合面边缘的最小有效长度；Ｗ－静止隔爆结合面及操纵杆与杆孔隔爆结合面最大间隙或直径差；•转轴与轴孔隔爆结合面最大直径差。

•但快动式门或盖的隔爆结合面的最小有效长度须不小于25mm。

表４－１Ⅰ类隔爆结合面结构参数ｍｍ━━━━━━┯━━━━┯━━━━┯━━━━━━━━━━━━━结合面│││Ｗ││├─────────────│Ｌ│Ｌ１│外壳容积Ｖ（ｌ）型式││├─────┬───────│││Ｖ≤０．１│Ｖ〉０．１──────┼────┼────┼─────┼───────平面、止口│６．０│６．０│０．３０│－或圆筒结构│１２．５│８．０│０．４０│０．４０│２５．０│９．０│０．５０│０．５０│４０．０│１５．０│－│０．６０──────┼────┼────┼─────┼───────带有滚动轴│６．０│－│０．４０│０．４０│１２．５│－│０．５０│０．５０│２５．０│－│０．６０│０．６０│４０．０│－│－│０．８０━━━━━━┷━━━━┷━━━━┷━━━━━┷━━━━━━━２．２操纵杆直径（ｄ）•与隔爆结合面长度（Ｌ）应符合表４－２的规定。

高压电缆接头工艺
1. 准备工作：确保施工现场清洁，准备所需的工具和材料，并检查电缆的绝缘状况。

2. 电缆剥皮：使用专业工具剥去电缆的外护套，露出导体。

3. 导体处理：对导体进行清洁和打磨，以确保良好的接触。

4. 绝缘处理：根据接头类型，对电缆的绝缘层进行处理，如去除绝缘层、打磨或切割等。

5. 导体连接：使用压接、焊接或螺栓连接等方法将导体连接在一起，确保连接牢固。

6. 绝缘恢复：根据接头类型，使用绝缘带、绝缘套管或环氧树脂等材料恢复绝缘。

7. 防水处理：对接头进行防水处理，以确保在潮湿环境下的可靠性。

8. 铠装恢复：如果电缆有铠装层，需要对铠装层进行恢复，以保护电缆。

9. 测试：进行绝缘测试和耐压测试，确保接头的绝缘性能和电气性能符合要求。

10. 包装：对接头进行保护和包装，以防止在安装和使用过程中受到损坏。

需要注意的是，高压电缆接头的制作需要专业的技术和经验，操作人员应具备相关的资质和培训。

此外，不同类型和规格的高压电缆可能需要特定的接头工艺和材料，因此在进行接头制作之前，应仔细阅读电缆和接头的制造商提供的规格和安装说明。

安徽电力建设第二工程公司作业指导书版本号：2.0 状态：执行编号：XMF001-AZD2-DY012山鹰纸业造纸污泥及浆渣焚烧发电项目(1×65MW)机组工程控制电缆接线作业指导书编制：日期审核：日期工程：日期质保：日期安环：日期批准：日期生效日期：安徽电力建设第二工程公司作业指导书编号：XMF001-AZD2-DY012版本号：2.0状态：执行目录1.编制目的2.适用范围3.编制依据4.作业项目概述5.作业准备6.作业条件7.作业顺序8.作业方法9.本作业涉及的强制性条文标准号10.工艺质量及计量要求11.安全管理、文明施工及环境保护12.附录文件修改记录：版本号修改说明修改人审核人批准人1编制目的：规范山鹰纸业造纸污泥及浆渣焚烧发电项目(1×65MW)机组电仪专业的控制电缆接线施工，提高作业人员的电缆接线工艺质量。

保障施工人员的安全与健康，保护环境。

2适用范围：本作业指导书适用于山鹰纸业造纸污泥及浆渣焚烧发电项目(1×65MW)机组中电仪专业所有单位工程中控制电缆接线。

3编制依据：3.1《电气装置安装工程电缆线路施工及验收规范》（GB50186-2006）3.2《电气装置安装工程质量检验及评定标准》（DL/T5161.1～17-2002版）3.3《电力建设施工质量验收及评价规程》（热工仪表及控制装置篇）（DL/T5210.4-2009）3.4《电力建设施工及验收技术规范》（热工自动化）（DL/T5190.5-2004）（第1部分：火力发电厂）（电力行业标准DL5009.1-2002）3.5《电力建设安全工作规程》3.6《电力建设安全健康与环境管理工作规定》(国电公司2002-01-21)3.7山鹰纸业造纸污泥及浆渣焚烧发电项目电仪专业施工组织设计3.8安徽电力设计院的施工图纸4作业项目概述：本作业主要包括集控室、电子间的盘柜接线，电气二次接线，#6锅炉、#7锅炉、#5机以及外围系统的就地电缆接线。
