双色水位计更换云母片组件的方法及注意事项

锅炉汽包双色水位计改造摘要：湖南创元铝业集团自备电厂#1、#2炉汽包就地双色水位计频繁泄漏且云母片上结垢看不清水位，严重影响了锅炉的安全稳定运行。

本文主要从现场技改实例介绍新型式的汽包双色水位计。

关键词：锅炉汽包；就地水位计；改造1 设备简介1#、2#机组锅炉型号为SG-1025/17.5-540/540-M720，亚临界压力一次中间再热自然循环锅炉，单炉膛四角切向燃烧，烟气挡板调温，采用中储式钢球磨热风送粉、冷一次风系统，燃用河南贫瘦煤，半露天布置，全钢架悬吊结构，平衡通风，固态机械除渣。

每台锅炉汽包设置2台铁岭铁光仪器仪表有限责任公司生产的TC-SMW22-IIIB型七窗无盲区云母双色水位计[1]。

2 原水位计存在的问题2.1云母水位计泄漏就地云母水位计泄漏主要出现在云母片密封组件泄漏，密封组件主要有人造云母和天然云母组成，在运行过程中定期要对水位计进行冲洗，使水位计出现冷热交变应力，造成了云母片脆裂从而造成泄漏，并且云母片密封组件有一定的使用寿命，使用周期为 6 个月，大部分没有到6个月时间就要更换一次，每年仅单台水位计云母片密封组件更换费用就达 2万元左右[2]。

2.2看不清水位运行中云母挂垢，污物附着在云母靠水一面，固定不动，透光能力减弱色调变差，云母严重剥离、云母击穿、玻璃受腐、玻璃破裂、污垢冲洗不掉，运行人员不能从摄像头里看到真实地水位，影响正常的操作和调整。

2.3经常冲洗频繁操作，存在安全隐患由于水位不清晰导致频繁冲洗，每月至少三次，经常操作水侧手动门、电动门、汽侧手动门、电动门及排污门，导致盘根漏汽给运行操作人员带来安全隐患。

3 改造目的针对上述存在的问题，为保证锅炉安全稳定运行，减少维护费用，利用机组检修的机会，引用铁岭铁光仪器仪表有限责任公司的TC－SMW－Ⅱ(Ⅲ)C(R)型系列强冲洗热补偿长窗式双色水位计进行改造。

克服了原有云母水位计存在的不足，避免影响机组正常运行。

4 TC－SMW－Ⅱ(Ⅲ)C(R)型系列强冲洗热补偿长窗式双色水位计的结构与原理4.1新型水位计结构图外形结构图从结构图可看出，TC－SMW－Ⅱ(Ⅲ)C(R)型系列强冲洗热补偿长窗式双色水位计较传统云母水位计在本体的顶部多了1个冷凝罐，本体下部多了一根伴热管，其它设计与传统云母水位计相同。

获ISO9001国际质量标准认证证书X49H-10/II-Z无盲区云母双色水位计使用说明书太仓金菱仪表有限公司有限公司目录一、用途---------------------------------------------------------------------- --1二、结构特点及工作原理------------------------------------------------------1三、主要技术参数---------------------------------------------------------------3四、安装---------------------------------------------------------------------------3五、调试---------------------------------------------------------------------------4六、使用----------------------------------------------------------------------------5七、维修及注意事项-------------------------------------------------------------6八、易损零件----------------------------------------------------------------------8一、产品概述：X49H-10/II-Z型直线式无盲区云母双色水位计，是我公司专为中型电厂、电站火力发电机组锅炉汽包水位监视而设计制造的就地仪表。

可与电视监视系统配套使用，实现远程检测，该水位计广泛应用于电力、石油、化工等行业压力容器的水（液）位监测。

二、结构特点及工作原理：2.1本水位计外形结构如图所示2.2本水位计主要由表体、云母组件、前、后压板、高强螺栓、LED 冷光源总成（LED冷光源箱、隔热处理箱、观测罩、）开关电源（专为LED冷光源配制）、平衡管、高压阀门等组成。

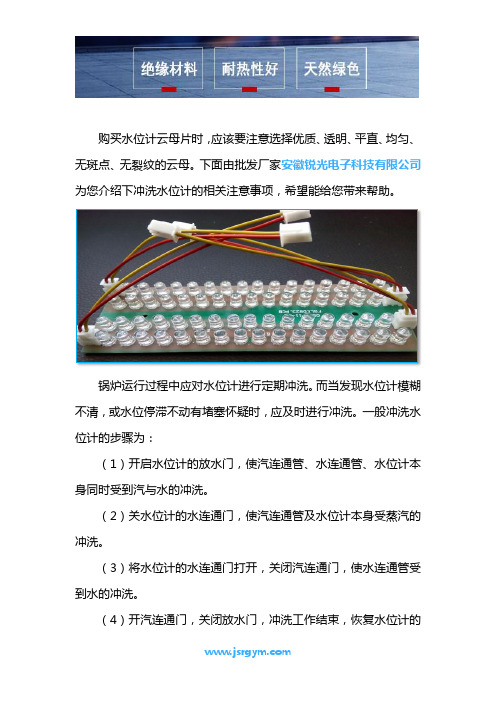

购买水位计云母片时，应该要注意选择优质、透明、平直、均匀、无斑点、无裂纹的云母。

下面由批发厂家安徽锐光电子科技有限公司为您介绍下冲洗水位计的相关注意事项，希望能给您带来帮助。

锅炉运行过程中应对水位计进行定期冲洗。

而当发现水位计模糊不清，或水位停滞不动有堵塞怀疑时，应及时进行冲洗。

一般冲洗水位计的步骤为：（1）开启水位计的放水门，使汽连通管、水连通管、水位计本身同时受到汽与水的冲洗。

（2）关水位计的水连通门，使汽连通管及水位计本身受蒸汽的冲洗。

（3）将水位计的水连通门打开，关闭汽连通门，使水连通管受到水的冲洗。

（4）开汽连通门，关闭放水门，冲洗工作结束，恢复水位计的正常运行。

水位计在冲洗过程中，必须注意防止汽连通门、水连通门同时关闭的现象。

因为这样会使汽、水同时不能进入水位计，水位计迅速冷却，冷空气通过放水门反抽进入水位计，使冷却速度更快；当再开启水连通门或汽连通门，工质进入时，温差较大，会引起水位计的损坏。

在工作压力下冲洗水位计时，放水门应开得很小。

这是因为水位计压力与外界环境压力相差很大，放水门若开得过大，汽水剧烈膨胀，流速很高，有可能冲坏云母片或引起水位计爆破。

放水门开得越大，上述现象越明显。

另外，冲洗水位计时，要注意人身安全，防止汽水冲出烫伤人。

安徽锐光电子科技有限公司是一家集云母产品研发、生产、销售等为一体的高科技现代企业，地处安徽省界首市西城经济开发区。

本公司专业生产天然、合成云母制品，云母电容器；主要用于军工；航天；家用电器等作为原辅材料，云母制品近1000吨，高频云母电容器近10万只，云母双色水位计组件5万套，拥有冲床、精雕机等生产设备60多台套。

雄厚的技术力量及研发团队，应用国外先进的管理模式，为客户量身定做，多层次，持续满足不同客户的需求。

更多详情请点击安徽锐光电子科技有限公司。

无盲区双色水位计作业指导书1结构特点及工作原理 (2)2主要技术参数 (4)3安全措施 (5)4工具及备件准备 (6)5云母组件的技术要求 (6)6检修工序及质量标准 (6)7维修注意事项 (8)8热紧 (8)I-汽■加门1 OS11. 幅械tf12. K g■ *n on L5.:T・血19・泠出M■ Knnztmn1结构特点及工作原理本水位计主要由表体，阀门，冲洗器，光源总成（光源箱，观察罩）及电源器组成。

本水位计观察孔在表体两条直线上，经过将观察孔交错组合消除了中间盲区。

由光源发出的光经过红绿玻璃片，滤成红光，绿光,分别射向表体的观测窗，在表体的汽项部分，红光射向正前方，而绿光斜射到壁上被吸收；与此同时在液相部分，由于水的折射是绿光射向正前方，红光斜射到壁上被吸收，因此在正前方观察将获得汽红，水绿；汽满全红，水满全绿的显示效果（见图2）。

无水状态一红光有水状态一绿光A B69H-16-32/2-W 型系列无盲区双色水位计外形结构示童图 (1)本水位计经过汽，水阀门与汽包汽侧，水侧相联接，形成 连通体，利用连通体的原理是水位计的水位与汽包水位一致。

(2)本水位计所附带的冲洗器所产生的饱和冷凝水不但能够实现更新水位计表体里面的水质，而且在流过云母片表面时还能起到 冲刷云母片的作用，在云母片表面形成一层薄薄的水膜 ，阻止云 母片表面结垢，使水位计始终保持清晰的观测效果。

.必须定期更换水位计云母密封组件在正常显示情况下也应每半年更换一次以防止发生泄漏爆表事故。

特殊情况时如云母片泄漏及结垢严重冲 洗无效时也应立即更换云母组件。

1 aa11©1:^04管衡 平牌¥ 指水2主要技术参数监视方式：就地正前方目视或彩色工业电视远程监视Ar红光二极笛叭红灯架3＞绿光二极诗仁绿灯架5、毛玻璃6＞隔热板7.隔热琥璃8、表体9＞观察罩壳体10 、标尺图2结构原理图（发光二极管）3安全措施（1）严格执行《电业安全工作规程》办理热力机械工作票，解列双色水位计，关闭双色水位计来水、来汽一次门，关闭双色水位计快关阀，开启双色水位计排污阀，确认双色水位计内部无压力时方可开始工作。

双色水位计主要的密封组件是云母材料，它就可以作为电绝缘材料，因而有着重要的作用。

下面由安徽锐光电子科技有限公司为您介绍下双色水位计云母密封组件说明，希望能给您带来帮助。

水位计云母组件由云母片、石墨垫、铝硅玻璃、缓冲垫、蒙耐尔合金垫、保护带组成，可以专业加工生产云母系列产品及高压锅炉水位计云母组件，云母片是原矿直接开采出来的片状，型号规格齐全，有进口天然云母片、大片天然透明云母片、各种云母规格片、观火片液位计片水位计云母片、天然云母厚片、薄片等等组件类型，这些云母片是经过剥分，切制、加工冲制而成。

水位计云母组件产品主要用于火电厂高温高压蒸气锅炉观察孔水位计、电热器观火片，具有透明、透波、耐高温、抗腐蚀、耐冲刷、绝缘、平滑而清晰、高频介质损耗低、可分剥和富有弹性等特点，可用于高频介质、高温真空、高温高压、强酸强碱等工作环境，在温度压力急剧变化下也不影响其化学质和光学透明度，因此是火电厂、炼油厂、化工厂等高压蒸汽锅炉水位计中作保护衬的材料。

水位计云母组件的一般技术要求有：1、云母组件厚度配15mm 压力大于16MPa，厚度配2mm 压力大于25MPa，厚度配25mm 压力大于32MPa，配制组件的具体厚度根据用户要求和电厂机电组大小及压力来确定。

2、水位计用云母片长度误差不得超过05mm，宽度误差不得超过03mm，牛眼式圆型水位计云母片误差不得超过02mm，单片厚度要求在01-025mm以内。

3、云母片表面不得有杂质、划痕、斑点、砂眼、分层和波纹存在，要求透明、清晰度好。

4、云母片内外毛刺不得大于3mm，缺角斜边长度不得大于8mm，每片不得多于2处。

5、距边缘6mm范围的保护层内允许有少量的斑点、气泡和轻微的波纹存在，但不允许起毛、断层和严重的梗子存在。

使用面积内允许有轻微的刀痕、红绿丝存在，但不允许有气泡和任何形状的斑点存在。

安徽锐光电子科技有限公司是一家集云母产品研发、生产、销售等为一体的高科技现代企业，地处安徽省界首市西城经济开发区。

Q/CDT内蒙古大唐国际托克托发电有限责任公司发布目次1 范围 (1)2 本指导书涉及的资料和图纸 (1)3 安全措施与环境保护措施 (1)4 备品备件清单 (2)5 现场准备及工具 (2)6 检修工序及质量标准 (3)7 检修记录 (4)8 设备试运、调试、试验 (6)9 不符合项通知单（可选） (6)10 完工报告单 (7)11 质量签证单 (9)水位计密封组件更换作业指导书1范围本作业指导书规定了汽包双色云母水位计解体检修工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、文明生产、检修工艺、工序及质量标准和检修记录等相关的技术标准。

本指导书适用于汽包水位计密封组件更换工作，型号：B69H-32-W型系列无盲区双色云母水位计。

检修地点在锅炉汽包上。

检修的项目为水位计密封组件更换，并对已发现的问题进行处理。

2本指导书涉及的资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本规范。

《B69H-32-W型无盲区双色云母水位计使用说明书》长春锅炉仪表总厂。

3安全措施与环境保护措施3.1严格执行《电业安全工作规程》。

3.2办理检修工作票，严禁无票作业。

3.3工作票安全措施确认，汽包双色云母水位计与系统完全解列,内部无压力且水位计表体温度降至80℃以下。

3.4在拆装水位计过程中避免砸伤及损坏部件。

3.5水位计下部铺设胶皮垫，拆下零部件小心放入指定油盘内，防止落物伤人。

3.6油手套、油棉布、棉纱废弃、废旧垫片要进行分类处理。

4备品备件清单5现场准备及工具5.1现场准备5.3 工作准备□工器具已准备完毕，材料、备品已落实。

□检修地面已经铺设防护胶片，场地已经完善隔离。

□作业文件已组织学习，工作组成员熟悉本作业指导书内容。
