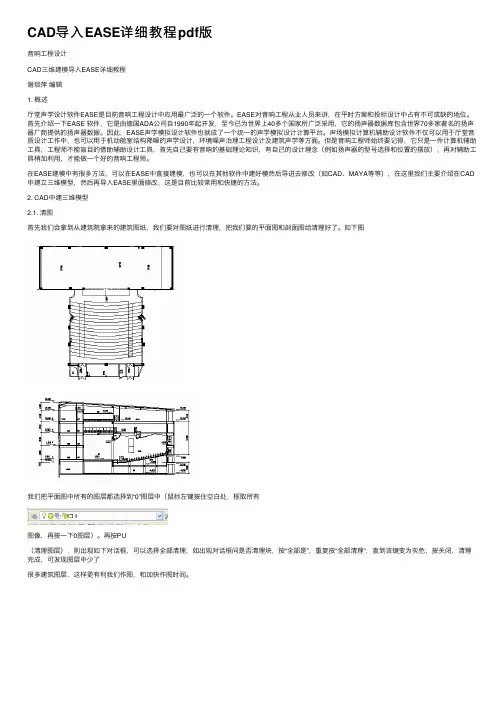

CAD导⼊EASE详细教程pdf版⾳响⼯程设计CAD三维建模导⼊EASE详细教程谢琰萍编辑1. 概述厅堂声学设计软件EASE是⽬前⾳响⼯程设计中应⽤最⼴泛的⼀个软件。

EASE对⾳响⼯程从业⼈员来讲，在平时⽅案和投标设计中占有不可或缺的地位。

⾸先介绍⼀下EASE 软件，它是由德国ADA公司⾃1990年起开发，⾄今已为世界上40多个国家所⼴泛采⽤，它的扬声器数据库包含世界70多家著名的扬声器⼚商提供的扬声器数据。

因此，EASE声学模拟设计软件也就成了⼀个统⼀的声学模拟设计计算平台。

声场模拟计算机辅助设计软件不仅可以⽤于厅堂⾳质设计⼯作中，也可以⽤于机动舱室结构降噪的声学设计，环境噪声治理⼯程设计及建筑声学等⽅⾯。

但是⾳响⼯程师始终要记得，它只是⼀件计算机辅助⼯具，⼯程师不能盲⽬的借助辅助设计⼯具，⾸先⾃⼰要有⾳响的基础理论知识，有⾃⼰的设计理念（例如扬声器的型号选择和位置的摆放），再对辅助⼯具稍加利⽤，才能做⼀个好的⾳响⼯程师。

在EASE建模中有很多⽅法，可以在EASE中直接建模，也可以在其他软件中建好模然后导进去修改（如CAD、MAYA等等），在这⾥我们主要介绍在CAD 中建⽴三维模型，然后再导⼊EASE⾥⾯修改，这是⽬前⽐较常⽤和快捷的⽅法。

2. CAD中建三维模型2.1. 清图⾸先我们会拿到从建筑院拿来的建筑图纸，我们要对图纸进⾏清理，把我们要的平⾯图和剖⾯图给清理好了。

如下图我们把平⾯图中所有的图层都选择到“0”图层中（⿏标左键按住空⽩处，框取所有图像，再按⼀下0图层）。

再按PU（清理图层），则出现如下对话框，可以选择全部清理，如出现对话框问是否清理块，按“全部是”，重复按“全部清理“，直到该键变为灰⾊，按关闭，清理完成，可发现图层中少了很多建筑图层，这样更有利我们作图，和加快作图时间。

2.1. 找原点我们新建⼀个图层EASE，以⽅便我们在该图层上作图。

找到图层⼯具栏灯泡旁边的按钮，点开来，会出现图层管理器的对话框，在图层管理器中，我们可以新建图层、修改图层属性、删除图层等等。

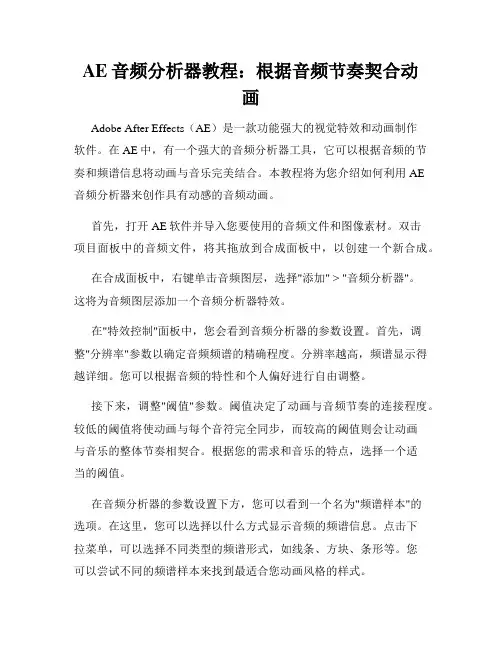

AE音频分析器教程：根据音频节奏契合动画Adobe After Effects（AE）是一款功能强大的视觉特效和动画制作软件。

在AE中，有一个强大的音频分析器工具，它可以根据音频的节奏和频谱信息将动画与音乐完美结合。

本教程将为您介绍如何利用AE音频分析器来创作具有动感的音频动画。

首先，打开AE软件并导入您要使用的音频文件和图像素材。

双击项目面板中的音频文件，将其拖放到合成面板中，以创建一个新合成。

在合成面板中，右键单击音频图层，选择"添加" > "音频分析器"。

这将为音频图层添加一个音频分析器特效。

在"特效控制"面板中，您会看到音频分析器的参数设置。

首先，调整"分辨率"参数以确定音频频谱的精确程度。

分辨率越高，频谱显示得越详细。

您可以根据音频的特性和个人偏好进行自由调整。

接下来，调整"阈值"参数。

阈值决定了动画与音频节奏的连接程度。

较低的阈值将使动画与每个音符完全同步，而较高的阈值则会让动画与音乐的整体节奏相契合。

根据您的需求和音乐的特点，选择一个适当的阈值。

在音频分析器的参数设置下方，您可以看到一个名为"频谱样本"的选项。

在这里，您可以选择以什么方式显示音频的频谱信息。

点击下拉菜单，可以选择不同类型的频谱形式，如线条、方块、条形等。

您可以尝试不同的频谱样本来找到最适合您动画风格的样式。

美化动画效果是另一个重要的步骤。

在音频分析器的下方，您可以看到一个名为"频谱效果"的选项。

点击下拉菜单，您可以选择应用不同的效果。

根据您的主题和需求，选择一个能够增强动画效果的频谱效果。

在此基础上，您可以对音频分析器的参数进行进一步调整，以获得所需的动画效果。

您可以改变频谱的颜色、大小和透明度，以及动画元素的位置、旋转和缩放等。

通过使用AE音频分析器，您可以根据音频的节奏和频谱信息，创作出与音乐相契合的动感动画。

声场分析计算机模拟声场分析 (2)1. EASE 4.3电脑设计系统简介 (2)2. 分析依据: (2)3. 电视电话会议室声场分析 (4)4. 电视电话会议室分析结果 (11)5. 作战指挥室声场分析 (12)6. 作战指挥室分析结果 (19)计算机模拟声场分析为使武警水电会场声学方案设计更好地符合实际的效果，运用当代先进的计算机模拟技术，根据实际尺寸建立计算机建筑模型，对方案设计的音响效果进行计算机模拟验证，以确认设计的合理性，以及能满足技术要求，达到预期效果。

设计运用的是著名的声场分析软件——EASE4.3。

1.EASE 4.3电脑设计系统简介EASE（全称ELECHO ACOUSTIC SIMNLATOR FOR ENGINEER）是由德国人在九十年代中期开发的通用数据库，现已成为世界上最为广泛使用的声学设计软件。

EASE是采用计算机CAD技术进行模拟声场的模型建设、声学设计、声学计算与声学分析的综合设计软件。

我们现在使用的是EASE 4.3版本，主要用它进行模拟验算的声学参数有：•声场声压的分布——对声场的均匀度、频率响应及分布进行分析计算•声场清晰度的计算——对声音清晰度的分析计算2.分析依据:武警水电电视电话会议室以及作战指挥室扩声系统属厅堂扩声。

声学特性指标采用广播电影电视部部分标准GYJ25-86<<厅堂电声系统声学特性指标>>中语言和音乐兼用的电声系统二级（语言扩声一级）声学特性指标。

RASTI----快速语言传输指数（rapid speech transmission index）是语言传输指数法（STI法）在某些条件下的一种简化形式，用来测定与可懂度有关的语言传输质量。

在EASE中0.75～1（含0.75）为优,0.6～0.75（含0.6）为良好,0.45～0.6（含0.6）为一般,0.3～0.45（含0.3）为较差,小于0.3为差.一般大于0.5为好.ALC-----辅音清晰度损失百分比（%ALCONS）是一种语言可懂度的度量方法。

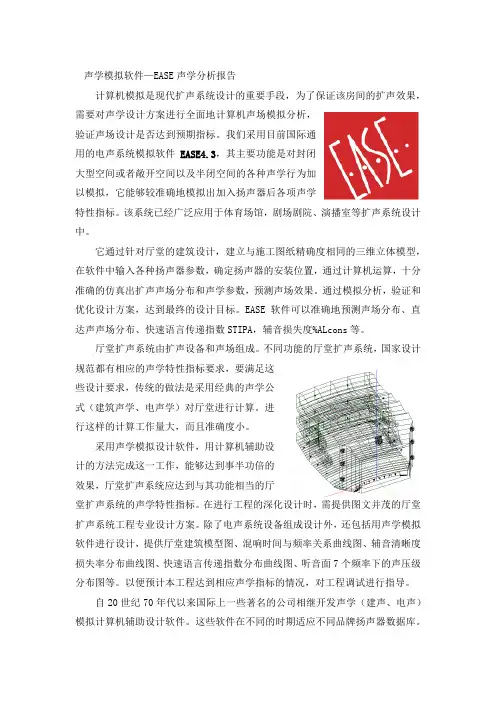

声学模拟软件—EASE声学分析报告计算机模拟是现代扩声系统设计的重要手段，为了保证该房间的扩声效果，需要对声学设计方案进行全面地计算机声场模拟分析，验证声场设计是否达到预期指标。

我们采用目前国际通用的电声系统模拟软件EASE4.3，其主要功能是对封闭大型空间或者敞开空间以及半闭空间的各种声学行为加以模拟，它能够较准确地模拟出加入扬声器后各项声学特性指标。

该系统已经广泛应用于体育场馆，剧场剧院、演播室等扩声系统设计中。

它通过针对厅堂的建筑设计，建立与施工图纸精确度相同的三维立体模型，在软件中输入各种扬声器参数，确定扬声器的安装位置，通过计算机运算，十分准确的仿真出扩声声场分布和声学参数，预测声场效果。

通过模拟分析，验证和优化设计方案，达到最终的设计目标。

EASE软件可以准确地预测声场分布、直达声声场分布、快速语言传递指数STIPA，辅音损失度%ALcons等。

厅堂扩声系统由扩声设备和声场组成。

不同功能的厅堂扩声系统，国家设计规范都有相应的声学特性指标要求，要满足这些设计要求，传统的做法是采用经典的声学公式（建筑声学、电声学）对厅堂进行计算。

进行这样的计算工作量大，而且准确度小。

采用声学模拟设计软件，用计算机辅助设计的方法完成这一工作，能够达到事半功倍的效果，厅堂扩声系统应达到与其功能相当的厅堂扩声系统的声学特性指标。

在进行工程的深化设计时，需提供图文并茂的厅堂扩声系统工程专业设计方案。

除了电声系统设备组成设计外，还包括用声学模拟软件进行设计，提供厅堂建筑模型图、混响时间与频率关系曲线图、辅音清晰度损失率分布曲线图、快速语言传递指数分布曲线图、听音面7个频率下的声压级分布图等。

以便预计本工程达到相应声学指标的情况，对工程调试进行指导。

自20世纪70年代以来国际上一些著名的公司相继开发声学（建声、电声）模拟计算机辅助设计软件。

这些软件在不同的时期适应不同品牌扬声器数据库。

随着计算机硬件和操作系统的逐渐升级，其软件计算方法也在不断完善，建模方法和计算结果的显示也在不断地完善。

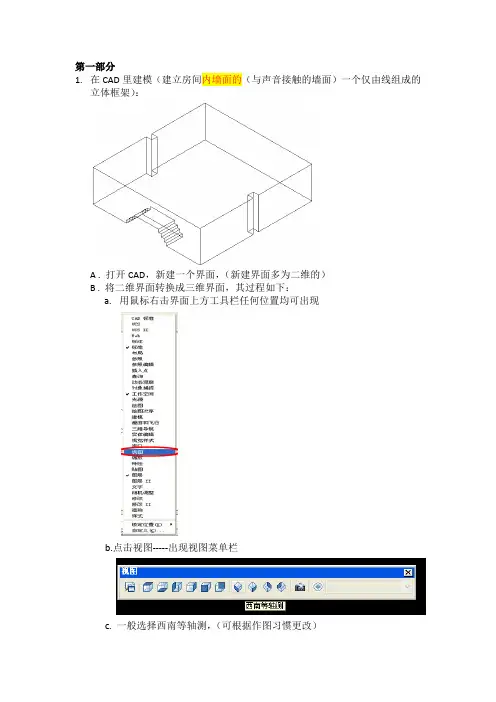

第一部分1.在CAD里建模（建立房间内墙面的（与声音接触的墙面）一个仅由线组成的立体框架）：A . 打开CAD，新建一个界面，（新建界面多为二维的）B . 将二维界面转换成三维界面，其过程如下：a.用鼠标右击界面上方工具栏任何位置均可出现b.点击视图-----出现视图菜单栏c. 一般选择西南等轴测，（可根据作图习惯更改）C. 画房间框架注意以下几点a.线与线之间不可以重叠线重叠b.线与线之间端点必须完全接合，不能有空隙或交叉c. 只画墙内面（如图）d. 线与线交接时，不可跨节点做线，（即交点的左右必须是单独的两条线段、即使在一条直线上也不能用一根线段代替。

）D:最好将做好的房间框架倒到原点（方便在EASE中放置音箱、听音区，可减少工作量），对称的最好关于Y轴对称倒到原点，具体步骤：（以对称导入原点为例）a打开对象捕捉，取消正交，选中图形，使用移动功能，捕捉图形中点，将图像移至原点。

移动过程：将图像选中，捕捉对称中点，移动图像（M+Enter）,输入（0，0,0），回车即可。

2.将图另存存为2004 .dxf格式（对象导到原点）文件——另存为——文件类型选（AutoCAD 2004/LT2004DXF(*.dxf)）——保存3.Ease中导入dxf图形:打开EASE，a.b.确定—（新界面）tools ----importDXF----（选择所要导入的DXF文件）——打开（选毫米Millmeter）——OK——保存（文件类型：EASE Project 关闭（所有与EASE有关界面）。

c.打开新保存的文件类型：EASE Project File的文件（）——(双击)room Edit-----（双击）modify data（打开编辑界面）------给对象添加面（把不用的点去掉）建面过程（有点构成面）：左边工具栏inset face，将同一个面上的点依次相连————面建成，————是————OK即可。

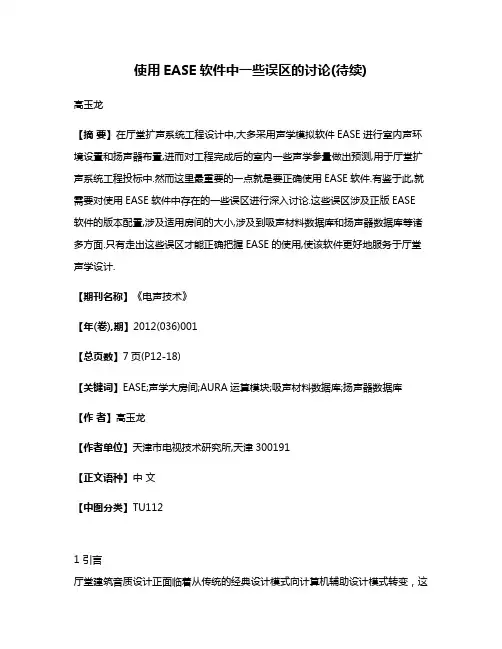

使用EASE软件中一些误区的讨论(待续)高玉龙【摘要】在厅堂扩声系统工程设计中,大多采用声学模拟软件EASE进行室内声环境设置和扬声器布置,进而对工程完成后的室内一些声学参量做出预测,用于厅堂扩声系统工程投标中.然而这里最重要的一点就是要正确使用EASE软件.有鉴于此,就需要对使用EASE软件中存在的一些误区进行深入讨论.这些误区涉及正版EASE 软件的版本配置,涉及适用房间的大小,涉及到吸声材料数据库和扬声器数据库等诸多方面.只有走出这些误区才能正确把握EASE的使用,使该软件更好地服务于厅堂声学设计.【期刊名称】《电声技术》【年(卷),期】2012(036)001【总页数】7页(P12-18)【关键词】EASE;声学大房间;AURA运算模块;吸声材料数据库;扬声器数据库【作者】高玉龙【作者单位】天津市电视技术研究所,天津300191【正文语种】中文【中图分类】TU1121 引言厅堂建筑音质设计正面临着从传统的经典设计模式向计算机辅助设计模式转变，这是计算机硬件、声场数字模拟与厅堂音质设计相结合技术发展的必然趋势。

经典设计模式:是指厅堂形体设计、容积选择、混响控制、噪声控制、声场均匀度估算、建筑缩尺模型实验、修改和调整设计方案。

计算机辅助设计模式:是指采用声场模拟软件在计算机中建立房间模型、设置与国家标准要求相一致的建筑声环境、进行音质参量模拟和预测、在房间不同听声位置进行声效预听、修改和调整设计方案。

通过设计，提供吸声材料布置方案和扬声器布置、安装方案。

计算机辅助设计模式能够为建筑厅堂声学设计提供较为高效的设计，是当今较为流行的一种厅堂建筑音质设计方式。

EASE软件是当今诸多声场模拟软件之一。

其功能是:在厅堂扩声系统设计阶段，对工程实施完成后厅堂的各种声学参量做出较为准确的预测。

当然，这里需要经历不断调整建筑声学设计方案(设置厅堂声环境)和扬声器布置方案的反复优化过程，才最终得以实现。

声场模拟软件是指在满足一定预设前提条件下，在计算机中运行的一组计算机程序。

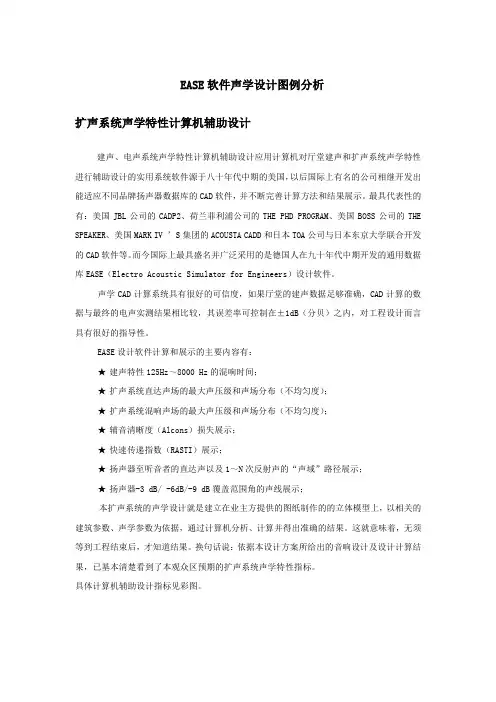

EASE软件声学设计图例分析扩声系统声学特性计算机辅助设计建声、电声系统声学特性计算机辅助设计应用计算机对厅堂建声和扩声系统声学特性进行辅助设计的实用系统软件源于八十年代中期的美国，以后国际上有名的公司相继开发出能适应不同品牌扬声器数据库的CAD软件，并不断完善计算方法和结果展示。
