墙体拉结筋构造柱技术交底

技术交底记录编 号表 C2-1工程名称新加坡 2南京二期经适房 交底日期 2017 年 施工单位 上海建工七建集团有限公司分项工程名称钢筋工程交底提要二次结构中圈梁、过梁、门窗抱框柱、构造柱的设置及钢筋绑扎交底内容： 1、施工准备1.1 材料及主要机具：1.1.1 钢筋：应有出厂合格证，按规定作力学性能复试，当加工过程中发生脆断等特殊情况，还需 作化学成分检验。

钢筋应无老锈及油污。

1.1.2 铁丝：可采用 20～ 22 号铁丝（火烧丝）或镀锌铁丝（铅丝） 。

2.1.3 控制混凝土保护层用的砂浆垫块、塑料卡。

1.1.4 工具：钢筋钩子、撬棍、钢筋扳子、绑扎架、钢丝刷子、手推车、粉笔，尺子等。

1.2 作业条件：1.2.1 按施工现场平面图规定的位置，将钢筋堆放场地进行清理、平整。

准备好垫木。

按不同规格 型号堆放并垫好垫木。

1.2.2 核对钢筋的级别，型号、形状、尺寸及数量，是否与设计图纸及加工配料单相同。

1.2.3 弹好标高水平线及构造柱的外皮线。

1.2.4 圈梁模板已做完预检，并将模内清理干净。

2. 构件设置2.1 构造柱设置：页岩多孔砖和加气砼砌块墙体当墙长大于5m 时均设构造柱，其截面尺寸为相应部位的墙厚3 200，配筋为纵筋 4Ф 12，箍筋￠ 6﹫100/200 。

锚入主体结构中采用植筋的方式。

2.2 圈梁或砼配筋带设置：非住宅部分当墙高大于 4m 时设置圈梁，住宅部分均设置腰梁，设置截面尺寸为相应部位的墙厚3 120，配筋为纵筋 4Ф 12，箍筋￠ 6﹫ 200。

锚入主体结构中采用植筋的方式。

窗台位置的压顶详见结构墙身大样图。

2.3 门窗抱框柱设置：门窗洞两侧设置，截面尺寸为相应部位的墙厚3100，配筋为纵筋 2￠ 10， S形拉筋为￠ 6﹫ 400。

纵筋底部锚入地（楼）面内，纵筋上部锚入过梁内。

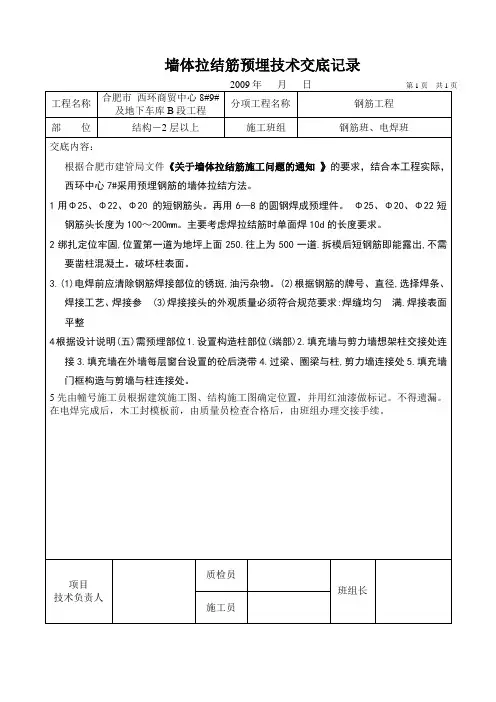

2.4 拉结筋设置：每 500 高植入或埋入两根￠ 6 拉结筋，拉结筋通长设置。

3、操作工艺第1页共5页编号表 C2-1工程名称新加坡 2南京二期经适房交底日期2017 年施工单位上海建工七建集团有限公司分项工程名称钢筋工程交底提要二次结构中圈梁、过梁、门窗抱框柱、构造柱的设置及钢筋绑扎3.1 构造柱钢筋绑扎：3.1.1 工艺流程：预制构造柱钢筋骨架→植入构造柱搭接筋→安装构造柱钢筋骨架→绑扎搭接部位箍筋。

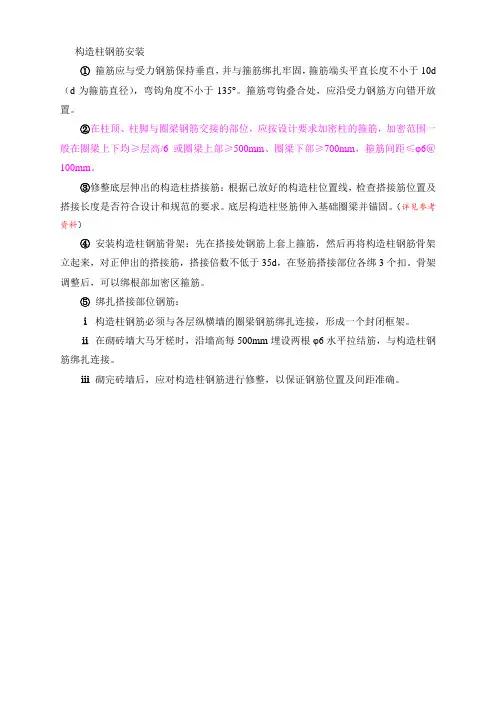

构造柱钢筋安装
①箍筋应与受力钢筋保持垂直，并与箍筋绑扎牢固，箍筋端头平直长度不小于10d （d为箍筋直径），弯钩角度不小于135°。

箍筋弯钩叠合处，应沿受力钢筋方向错开放置。

②在柱顶、柱脚与圈梁钢筋交接的部位，应按设计要求加密柱的箍筋，加密范围一般在圈梁上下均≥层高/6或圈梁上部≥500mm、圈梁下部≥700mm，箍筋间距≤φ6＠100mm。

③修整底层伸出的构造柱搭接筋：根据已放好的构造柱位置线，检查搭接筋位置及搭接长度是否符合设计和规范的要求。

底层构造柱竖筋伸入基础圈梁并锚固。

（详见参考资料）
④安装构造柱钢筋骨架：先在搭接处钢筋上套上箍筋，然后再将构造柱钢筋骨架立起来，对正伸出的搭接筋，搭接倍数不低于35d，在竖筋搭接部位各绑3个扣。

骨架调整后，可以绑根部加密区箍筋。

⑤绑扎搭接部位钢筋：
ⅰ构造柱钢筋必须与各层纵横墙的圈梁钢筋绑扎连接，形成一个封闭框架。

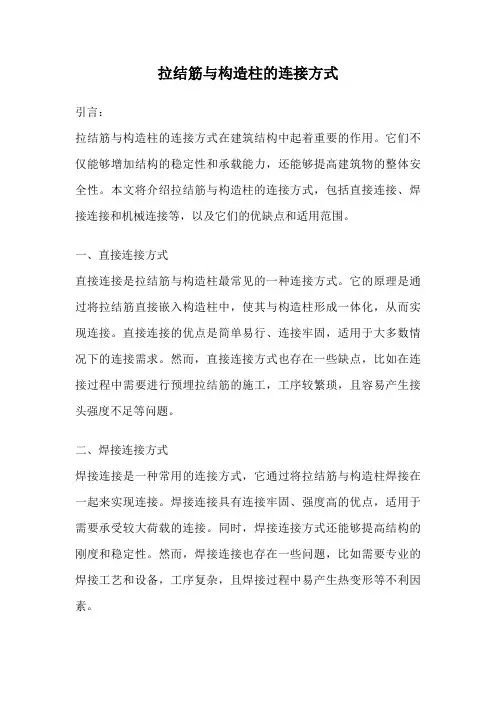

ⅱ在砌砖墙大马牙槎时，沿墙高每500mm埋设两根φ6水平拉结筋，与构造柱钢筋绑扎连接。

ⅲ砌完砖墙后，应对构造柱钢筋进行修整，以保证钢筋位置及间距准确。

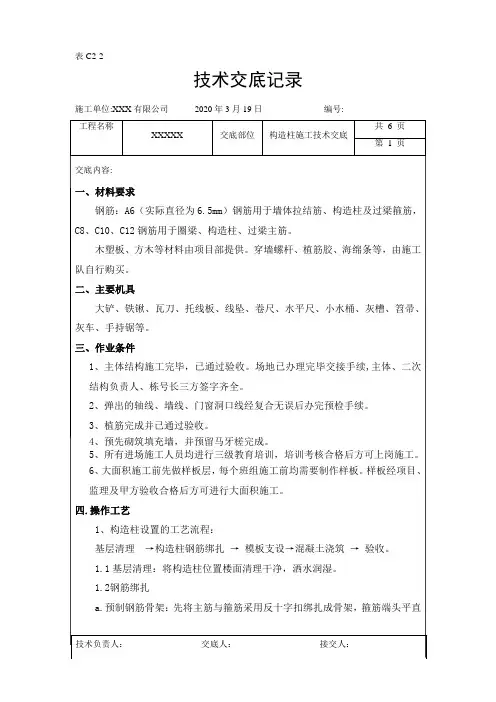

技术交底记录施工单位:XXX有限公司2020年3月19日编号:技术交底记录施工单位:XXX有限公司2020年3月19日编号:工程名称XXXXX 交底部位构造柱施工技术交底共6 页第2 页交底内容:长度不小于10d，且不小于75mm，弯钩角度为135°。

b.钢筋骨架安装：将预制好的钢筋骨架对正植筋进行单面焊接，焊缝长度为10d。

c.绑扎箍筋：先将每根柱所有箍筋套在下层伸出的钢筋上，然后在主筋上画出箍筋的间距后，逐个绑扎箍筋并修整。

3.3 模板支设a.模板加工：根据相应的构造柱加工模板，提前对模板及方木开孔。

b.模板安装：为保证接缝严密，沿构造柱马牙槎粘贴海绵条，并用铁钉与填充墙固定。

c.模板加固：使用方木、钢管、对拉螺杆进行加固并调整，然后将对拉螺杆拧紧。

d.喇叭口设置：构造柱柱头支模时应设投料斗（喇叭口高出构造柱顶50mm），如下图。

3.4 混凝土浇筑a.浇筑前，应将柱根处杂物清理干净，并用压力水冲洗，砌体表面应浇水湿技术交底记录施工单位:XXX有限公司2020年3月19日编号:工程名称XXXXX 交底部位构造柱施工技术交底共6 页第3 页交底内容:润，根部施工缝在浇筑前先铺50mm左右与混凝土配合比相同的水泥砂浆。

b.浇筑时，应分层浇筑振捣，每层厚度≯500mm，边下料边振捣，连续作业浇筑到顶。

c.浇筑后，在12h以内，应对混凝土表面覆盖并浇水养护，养护时间不少于7d。

构造柱混凝土浇筑成型效果4、抱框柱设置4.1门窗洞口设置抱框柱时，截面尺寸为：墙宽×200，主筋采用412，采用单面焊接，焊缝长度10d，拉钩采用Φ6@250。

技术交底记录施工单位:XXX有限公司2020年3月19日编号:工程名称XXXXX 交底部位构造柱施工技术交底共6 页第4 页交底内容:抱框柱的做法五、注意事项1、构造柱的位置、尺寸截面、配筋、混凝土标号等按构造柱图纸施工。

2、自拌混凝土应随用随拌，避免材料浪费。

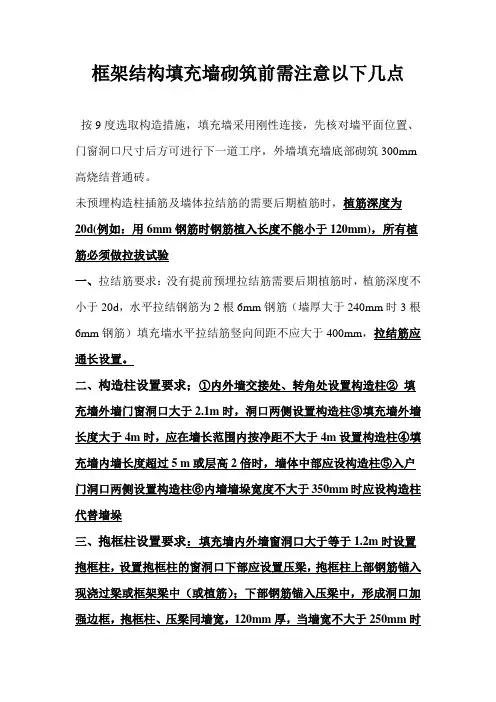

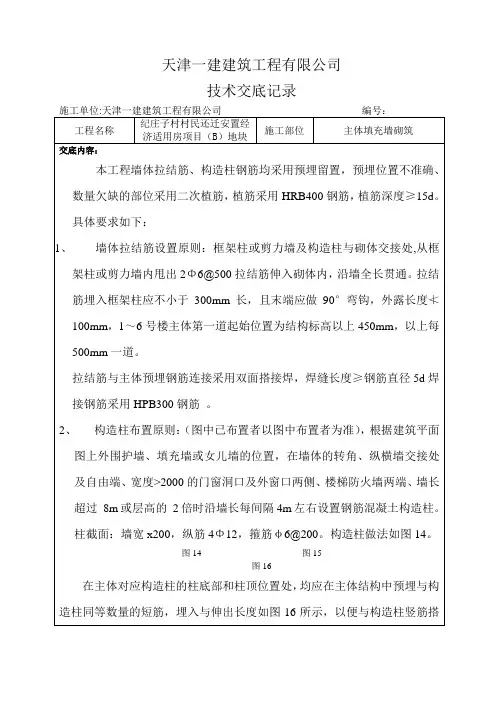

框架结构填充墙砌筑前需注意以下几点按9度选取构造措施，填充墙采用刚性连接，先核对墙平面位置、门窗洞口尺寸后方可进行下一道工序，外墙填充墙底部砌筑300mm 高烧结普通砖。

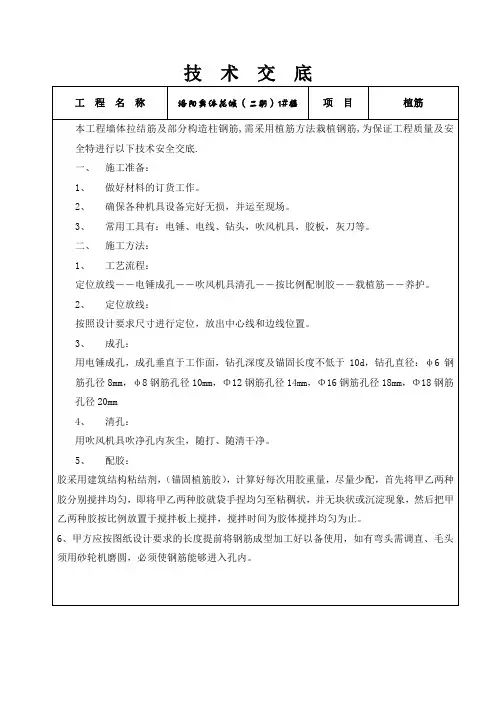

未预埋构造柱插筋及墙体拉结筋的需要后期植筋时，植筋深度为20d(例如：用6mm钢筋时钢筋植入长度不能小于120mm)，所有植筋必须做拉拔试验一、拉结筋要求：没有提前预埋拉结筋需要后期植筋时，植筋深度不小于20d，水平拉结钢筋为2根6mm钢筋（墙厚大于240mm时3根6mm钢筋）填充墙水平拉结筋竖向间距不应大于400mm，拉结筋应通长设置。

二、构造柱设置要求；①内外墙交接处、转角处设置构造柱②填充墙外墙门窗洞口大于2.1m时，洞口两侧设置构造柱③填充墙外墙长度大于4m时，应在墙长范围内按净距不大于4m设置构造柱④填充墙内墙长度超过5 m或层高2倍时，墙体中部应设构造柱⑤入户门洞口两侧设置构造柱⑥内墙墙垛宽度不大于350mm时应设构造柱代替墙垛三、抱框柱设置要求：填充墙内外墙窗洞口大于等于1.2m时设置抱框柱，设置抱框柱的窗洞口下部应设置压梁，抱框柱上部钢筋锚入现浇过梁或框架梁中（或植筋）；下部钢筋锚入压梁中，形成洞口加强边框，抱框柱、压梁同墙宽，120mm厚，当墙宽不大于250mm时抱框柱与压梁的钢筋为4Φ10，箍筋为Φ6@200四、填充墙顶部与梁底处做法：①不允许砌筑斜砖②填充墙顶与梁底之间每隔1.2米打入一根M12的膨胀螺栓，膨胀螺栓与Φ10钢筋（不小于180mm）焊接连接（或者植筋，植筋外露长度不得小于180mm），然后做宽度不小于120mm高度不小于180mm的C20混凝土刚性连接③填充墙顶部与梁底预留20~~30mm的沉降缝，待填充墙沉降均匀后用C20细石混凝土或者1:3干硬性水泥砂浆塞实。

五、抹灰前两种不同墙体连接处做钢丝网防裂措施。

六、所有有防水要求的房间填充墙底部设置300高的C20混凝土止水台七、所有门窗洞口及孔洞过梁支座长度为每边360mm。
