检查井检验批质量验收记录表工程名称：大叶公路周边企业纳管工程
检查部位：___路段污水井
分包单位：分包单位
主控项：
1.砂浆强度等级必须符合设计要求。
2.砌体水平灰缝的砂浆饱满度不得少于80%。
3.水泥及外加剂的质量必须符合设计要求和现行产品标准的规定。
4.井壁必须互相垂直，不得有通缝。
5.砌筑时砖应提前1-2天浇水湿润。
6.灰缝均匀整齐，缝宽符合要求，竖向灰缝不得出现透明缝、瞎缝和假缝，勾缝不得有脱落或漏勾。
7.组砌方法应正确，上、下错缝，内外搭砌。
8.井室基础应与管道基础同时浇筑。
9.井室砌筑时，应同时安装踏步，位置应准确，踏步安装后，在砌筑砂浆或砼未达到设计抗压强度前不得踩踏。
砼井室的踏步在预制或现浇时安装。
10.井框、井盖必须完整无损，安装平稳，位置准确。
11.检查井抹面压光、平整、坚实，不得有空鼓、裂缝等现象。
12.井内流槽应平顺圆滑，预留支管的管径、方向、高程应符合设计要求，井与管口连接应密实、平整，井及只支管内不得有建筑垃圾等杂物。
监理（建设）单位验收意见：
施工单位检查评定记录：
项目质量检查员：
监理（建设）单位验收结论专业监理工程师：。
...XXXXXXX排水系统改造（管道）施工记录表工程名称分项工程名称验收部位施工单位项目经理分包单位施工质量检验及评定标准的规定施工单位自检记录监理单位验收意见主1排水管道的坡度☆控项2灌水、通水试验目排水波纹管1的水泥捻口2波纹管外壁防压必须符合设计要求，严禁无坡或倒坡管道埋设前必须做灌水试验和通水试验，排水应畅通，无堵塞，管接口无渗漏采用水泥捻口时，橡胶圈填塞应密实，接口水泥应密实饱满，接口面凹入承口边缘且深度不得大于2mm波纹管管外壁安装后应做好防止上面有重物压力，做好垫护层。
3承插接口的承口方向承插接口的承口方向与水流方向相反4抹带施工管口的外壁应先扫净，当管径小于等于波纹管或接300mm时，可一次完成一口管道就位前放入下方，安装管道时应将橡5橡胶圈般胶圈往管道口安装牢固，橡胶圈不得外露项坐埋地≤ 100（ 80） mm目8标≤ 50（ 40） mm敷设在沟槽内排水管道标埋地±20 mm9安装高敷设在沟槽内± 20（ 15） mm允许偏差水平管每 5m长≤ 10（7）mm10纵横向全长(两井弯曲≤ 30（ 20） mm间)验收单位质量验收结论签名施工队项目部监理质量关注点：管道接口易渗水，水泥管抹带接口脱落。
...XXXXXXX排水系统改造（雨水井、检查井）施工记录表工程名称分项工程名称验收部位施工单位项目经理分包单位施工质量检验及评定标准的规定施工单位自检记录监理单位验收记录主沟基处理和井池底板必须符合设计要求1强度控项检查井、化粪池底板必须符合要求，且允许偏差为±15mm2目及进、出水管的标高一井、池井、池的规格、尺寸、位置正确，砌筑1般和抹灰符合要求项井盖选用正确，标志明显，标高符合设2井盖计要求目验收单位质量验收结论签名施工队项目部监理质量关注点：管沟回填土压实密度达不到要求。
（注：表格素材和资料部分来自网络，供参考。
只是收取少量整理收集费用，请预览后才下载，期待你的好评与关注）。

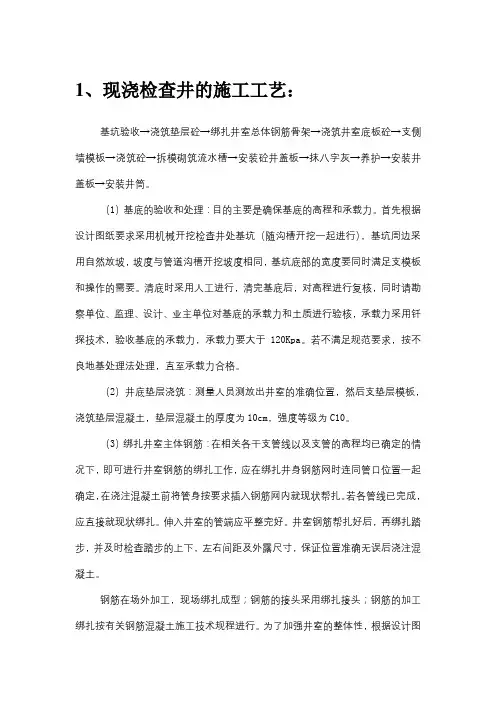

1、现浇检查井的施工工艺：基坑验收→浇筑垫层砼→绑扎井室总体钢筋骨架→浇筑井室底板砼→支侧墙模板→浇筑砼→拆模砌筑流水槽→安装砼井盖板→抹八字灰→养护→安装井盖板→安装井筒。
（1）基底的验收和处理：目的主要是确保基底的高程和承载力。
首先根据设计图纸要求采用机械开挖检查井处基坑（随沟槽开挖一起进行），基坑周边采用自然放坡，坡度与管道沟槽开挖坡度相同，基坑底部的宽度要同时满足支模板和操作的需要。
清底时采用人工进行，清完基底后，对高程进行复核，同时请勘察单位、监理、设计、业主单位对基底的承载力和土质进行验核，承载力采用钎探技术，验收基底的承载力，承载力要大于120Kpa。
若不满足规范要求，按不良地基处理法处理，直至承载力合格。
（2）井底垫层浇筑：测量人员测放出井室的准确位置，然后支垫层模板，浇筑垫层混凝土，垫层混凝土的厚度为10cm，强度等级为C10。
（3）绑扎井室主体钢筋：在相关各干支管线以及支管的高程均已确定的情况下，即可进行井室钢筋的绑扎工作，应在绑扎井身钢筋网时连同管口位置一起确定，在浇注混凝土前将管身按要求插入钢筋网内就现状帮扎。
若各管线已完成，应直接就现状绑扎。
伸入井室的管端应平整完好。
井室钢筋帮扎好后，再绑扎踏步，并及时检查踏步的上下，左右间距及外露尺寸，保证位置准确无误后浇注混凝土。
钢筋在场外加工，现场绑扎成型；钢筋的接头采用绑扎接头；钢筋的加工绑扎按有关钢筋混凝土施工技术规程进行。
为了加强井室的整体性，根据设计图纸要求，整个井室的钢筋网一次性绑扎完毕：井底和井墙的受力钢筋作为整根钢筋进行加工，首先给每一根钢筋进行编号，然后根据图纸设计计算出每一根钢筋的长度，在加工厂切断弯曲成设计形状，在井室基坑现场按照放样对照编号进行绑扎成型。
在管道进入井室入口处对竖向钢筋作切断处理，设置一环筋，竖向钢筋与环筋绑扎成一体。
（4）支底板模板，浇筑底板砼：采用钢模板，内刷脱模剂，浇注C25 S4砼，顶部沿井墙位置拉毛处理，井底厚度按图集06MS201执行。

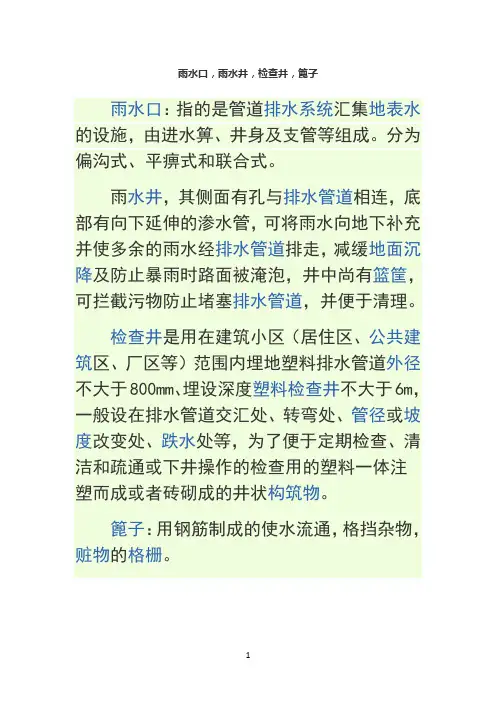

雨水口，雨水井，检查井，篦子
雨水口：指的是管道排水系统汇集地表水的设施，由进水箅、井身及支管等组成。
分为偏沟式、平痹式和联合式。
雨水井，其侧面有孔与排水管道相连，底部有向下延伸的渗水管，可将雨水向地下补充并使多余的雨水经排水管道排走，减缓地面沉降及防止暴雨时路面被淹泡，井中尚有篮筐，可拦截污物防止堵塞排水管道，并便于清理。
检查井是用在建筑小区（居住区、公共建筑区、厂区等）范围内埋地塑料排水管道外径不大于800mm、埋设深度塑料检查井不大于6m，一般设在排水管道交汇处、转弯处、管径或坡度改变处、跌水处等，为了便于定期检查、清洁和疏通或下井操作的检查用的塑料一体注
塑而成或者砖砌成的井状构筑物。
篦子：用钢筋制成的使水流通，格挡杂物，赃物的格栅。
以下依次是，雨水口，雨水井，检查井，篦子。
雨水井，检查井有点像，但实质是不一样的。
球墨铸铁检查井井盖。
