天然气管道涉路工程(定向钻穿越)安全评价报告

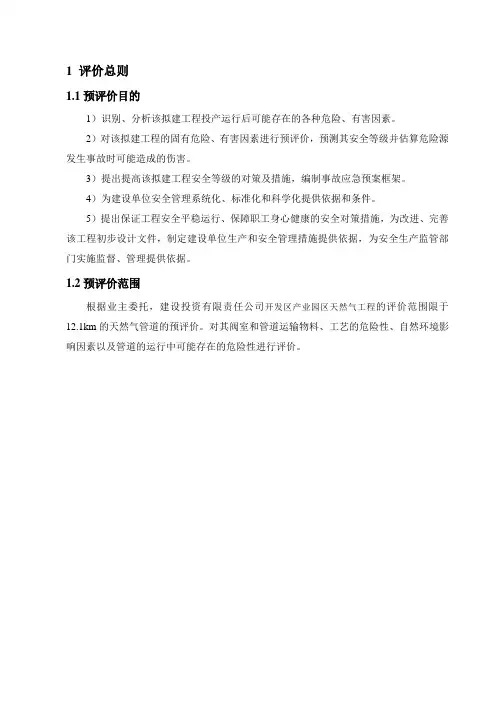

1 评价总则1.1预评价目的1）识别、分析该拟建工程投产运行后可能存在的各种危险、有害因素。

2）对该拟建工程的固有危险、有害因素进行预评价，预测其安全等级并估算危险源发生事故时可能造成的伤害。

3）提出提高该拟建工程安全等级的对策及措施，编制事故应急预案框架。

4）为建设单位安全管理系统化、标准化和科学化提供依据和条件。

5）提出保证工程安全平稳运行、保障职工身心健康的安全对策措施，为改进、完善该工程初步设计文件，制定建设单位生产和安全管理措施提供依据，为安全生产监管部门实施监督、管理提供依据。

1.2预评价范围根据业主委托，建设投资有限责任公司开发区产业园区天然气工程的评价范围限于12.1km的天然气管道的预评价。

对其阀室和管道运输物料、工艺的危险性、自然环境影响因素以及管道的运行中可能存在的危险性进行评价。

2 安全预评价依据2.1有关的法律、法规和规章1、中华人民共和国主席令第70号《中华人民共和国安全生产法》2、国家安全生产监督管理局[2002]39号《关于进一步加强建设项目（工程）劳动安全卫生预评价工作的通知》3、国家安全生产监督管理局公告2003年第1号《危险化学品名录》（2002版）4、《中华人民共和国消防法》（2008 年）2.2有关标准1、《输气管道工程设计规范》GB 50251-20032、《石油天然气工程设计防火规范》GB 50183-20043、《输油（气）埋地钢质管道抗震设计规范》SY/T 0450-974、《天然气》GB17820-19995、《埋地钢质管道牺牲阳极阴极保护设计规范》SY/T 0019-976、《钢质管道及储罐防腐蚀工程设计规范》SY 0007-19997、《埋地钢质管道强制电流阴极保护设计规范》SY/T 0036-20008、《埋地钢质管道聚乙烯防腐层技术标准》SY/T 0413-20029、《建筑设计防火规范》GB50016-200610、《建筑抗震设计规范》GB50011-200111、《城市工程管线综合规划规范》GB50289—9812、《城镇燃气设计规范》GB50028—200613、《石油天然气工程总图设计规范》SY/T0048—200014、《安全评价通则》AQ8001-200715、《安全预评价导则》AQ8002-200716、《危险货物品名表》GB12268-20052.3批准设立的相关文件及其他有关参考资料1、《建设投资有限责任公司开发区产业园区天然气工程可行性研究报告》（新疆市政建筑设计研究院有限公司，20118.03）；2、建设投资有限责任公司开发区产业园区天然气工程安全预评价委托书3 建设项目概况4 危险、有害因素分析4.1物质危险、危害性分析本工程输送的物料为天然气。

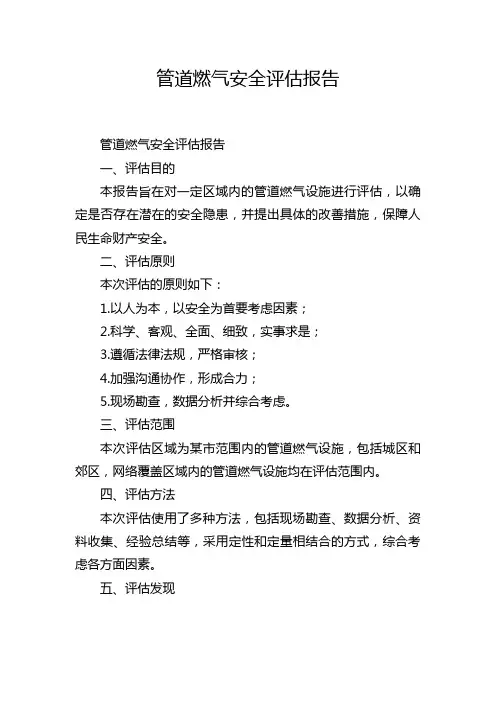

管道燃气安全评估报告管道燃气安全评估报告一、评估目的本报告旨在对一定区域内的管道燃气设施进行评估，以确定是否存在潜在的安全隐患，并提出具体的改善措施，保障人民生命财产安全。

二、评估原则本次评估的原则如下：1.以人为本，以安全为首要考虑因素；2.科学、客观、全面、细致，实事求是；3.遵循法律法规，严格审核；4.加强沟通协作，形成合力；5.现场勘查，数据分析并综合考虑。

三、评估范围本次评估区域为某市范围内的管道燃气设施，包括城区和郊区，网络覆盖区域内的管道燃气设施均在评估范围内。

四、评估方法本次评估使用了多种方法，包括现场勘查、数据分析、资料收集、经验总结等，采用定性和定量相结合的方式，综合考虑各方面因素。

五、评估发现通过对管道燃气设施的勘查、数据分析和资料收集等方法，发现了以下问题：1.管道老化：部分管道设施已使用多年，管道老化严重，出现渗漏现象，易导致火灾等意外事故；2.燃气管道压力不稳定：由于燃气管道压力不稳定，导致一些区域内燃气供应不足，出现停气现象，给用户带来不便；3.管道维修不及时：管道设施损坏需要维修，但维修不及时，导致管道漏气、爆管等安全隐患；4.管道设备监管不到位：对于一些容易存在安全隐患的管道设备，监管不严格，导致存在安全风险，例如：气表、阀门等。

六、评估结论评估发现存在一定的管道燃气安全隐患，需要采取措施加以改善，具体措施如下：1.加强市政管道的维护和管理，及时排查老化、渗漏等问题，将危险干线更换为质量更好的新型材料，并加装防腐措施，确保管道安全；2.对压力不稳定的区域，建核心引进新技术和设备，提升管道压力，缓解停气现象；3.加强管道设施的维护修理，定期检查和保养，发现问题及时处理，并建立完善的管道管理信息系统，对管道运行情况实行动态监控；4.对管道设备进行规范化管理，并加强对安全信息的采集、提交和审核，确保管道设备监管到位。

七、建议改进建设1.加强相关法律法规，对管道安全管理做出清晰的法律规范，提高违法行为的处罚力度；2.增加投入，加强管道设施的改造、升级和配套设施的完善，并进行技术创新；3.加强科技创新，将科学技术成果运用于管道燃气安全领域，开发更安全、更环保、更高效的管道设施。

皮匠网—开放、共享、免费的咨询方案报告文库咨询人士学习成长与交流平台xxxx-xxxx-xxxx天然气管道工程（xxxx段）xxxx高速穿越施工安全风险评估报告皮匠网—开放、共享、免费的咨询方案报告文库咨询人士学习成长与交流平台编制单位：xxxx安装集团公司（xxxx段项目部）皮匠网—开放、共享、免费的咨询方案报告文库咨询人士学习成长与交流平台目录一、安全风险评估编制依据二、安全风险评估范围：三、安全评估方法四、成立工程风险评估与管理小组五、安全风险等级要求六、安全风险等级的确定七、顶管施工危险源分析八、xxxx-xxxx-xxxx天然气管道工程（xxxx段）九、xxxx高速穿越第三标段危险源安全评估（定性分析）十、安全预防措施十一、安全事故应急预案十二、风险评估结论皮匠网—开放、共享、免费的咨询方案报告文库咨询人士学习成长与交流平台xxxx-xxxx-xxxx天然气管道工程（xxxx段）一、安全风险评估编制依据1、xxxx能源工程技术有限公司（xxxx-xxxx-xxxx天然气输气管道工程》招标文件。

3、国家、交通部现行的施工规范、规程、工程质量检验评定标准、验收标准及有关文件：皮匠网—开放、共享、免费的咨询方案报告文库咨询人士学习成长与交流平台（1）、《建筑施工安全检查标准》（JGJ59-99）（2）、《建设工程安全生产管理条例》（3）、《公路水运工程安全生产监督管理办法》（4）、《河南省安全生产条例》（5）、xxxx高速xxxx-xxxx-xxxx天然气输气管道工程第三标设计图纸（9）、高速公路相关设计、施工、安全设计规范规程4、设计文件5、实施性施工组织设计二、安全风险评估范围：本评估针对xxxx高速公路xxxx-xxxx-xxxx天然气输气管道工程第三标xxxx高速顶管穿越施工工程包含了计划进场、场地准备，设备安装调试工程施工（包括底基层、基层、面层、附属工程）、竣交工验收等全部建设过程中可能存在的安全风险，根据工程施工特点，对安全因素进行普查，并尽量对风险量大小进行量化、排序。

天然气管道涉路工程(定向钻穿越)安全评价报告一、项目背景与概述本项目是关于天然气管道在定向钻穿越过程中的安全评价报告。

针对该项目，我们进行了充分的调查研究和综合分析，以保证天然气管道在涉路工程中的安全性与可靠性。

二、钻孔工艺分析1.钻孔工艺分析本次钻穿过程采用的是定向钻孔技术，具体分为预钻孔、穿越钻孔和收口钻孔三个阶段。

其中预钻孔主要是为了创建相应的进入点与出口点，让整个钻穿过程可以顺利进行。

穿越钻孔则是实际钻孔的过程，需要通过一系列的技术手段，使得钻头可以按照预先设定的路线进行前进，直至到达目标点。

收口钻孔则是为了完成整个钻穿过程，并将管道固定在穿越通道内，从而实现涉路工程的安全施工。

2.钻孔工艺存在的风险使用定向钻孔技术进行穿越时，可能会遇到许多风险因素。

比如说，由于存在不可预测的地层情况，有可能导致钻头偏离原定穿越路线。

此外，钻穿过程中还有可能会对周围的环境和设施造成破坏，从而对管道的安全施工产生威胁。

三、施工风险评估1.钻穿过程中的风险点在进行天然气管道涉路工程时，需要充分考虑施工期间可能出现的各种风险。

主要的风险点包括：施工现场周围环境、地质条件、基础设施、施工人员等。

我们通过详细的调查分析，确定了钻穿过程中所面临的主要风险点，并制定了相应的应对措施，以保障整个施工过程的安全性。

2.风险评估结果通过对施工风险进行评估，我们发现，该项目存在一定的风险，但是风险程度并不高。

同时采取一系列的措施，在施工过程中可以有效避免这些风险点带来的影响，从而确保整个工程的安全施工。

四、工程质量控制在进行涉路工程时，需要严格控制工程质量。

本项目的管道采用了一系列的标准和规范，从选材到加工、安装、固定等各个流程都要按照相应的技术规范进行操作。

同时，我们还采用了非破坏性检测技术，对整个工程进行检测分析，以确保每一个细节都符合要求，并从根本上避免工程质量存在的问题。

五、结论与建议天然气管道涉路工程是一个复杂的工程，其涉及到的方面较多，风险也很大。

目录前言 (1)第1章概述 (2)1概述 (2)1.1设立安全评价依据 . (2)1.1.1 有关法律、法规 (2)1.1.2 评价采用的主要标准和规范 . (2)1.1.3 评价采用的其它有关技术文件和资料 . (3)1.2设立安全评价范围 . (4)1.3设立安全评价内容 . (4)1.4设立安全评价程序 . (4)2 建设项目概况 (6)2.1 建设单位简介 (6)2.2 建设工程概况 (6)第2章评价单元的划分及评价方法的选用 ..........................................................102.1 评价单元划分的原则和方法 . (10)2.2 单元的划分 ........................................................................................................................................... (11)2.3 评价单元简介 . ......................................................................................................................................... (11)2.3.1输气管道单元 . (11)2.3.2输气站场及截断阀室单元 (13)2.3.3总体布局单元 . (15)2.3.4自动控制系统及通讯系统单元 (17)2.3.5电气单元 . (19)2.3.6 公用设施单元 (20)2.3.7工业卫生单元 . (21)2.3.8施工单元 . (21)2.4 评价方法简介 . ......................................................................................................................................... (21)2．4．1 预先危险性分析法（PHA ） (22)2.4.2 事故树法 (23)2.4.3 道化学火灾爆炸指数评价法（第七版） (26)2.4.4 安全检查表法(SCL (28)2.5 各单元评价方法的选用 . (28)3.1主要危险物质 ........................................................................................................................................... . (30)3.1.1天然气的危险特性 (30)3.1.2 天然气泄漏 (32)3.2 主要危险、有害因素 (32)3.2.1 火灾、爆炸 (32)3.2.2 窒息 (34)3.2.3 爆管事故 (34)3.2.4 触电 (35)3.2.5 起重伤害与坍塌 (35)3.2.6 噪声 (35)3.2.7 自然危害因素分析 (36)3.3 主要危险、有害因素分布 (37)3.4 事故案例分析 . ......................................................................................................................................... . (37)3.5 重大危险源辨识............................................................................................................................................ .39第4章定性定量评价 (40)4.1输气管道单元 ........................................................................................................................................... . (40)4.1.1 预先危险性分析法评价 (40)4.1.2管道破裂（穿孔）事故树分析 (43)4.1.3 道化学火灾、爆炸指数法评价 (47)4.2输气站场及截断阀室单元 . (50)4.2.1预先危险性分析 ..........................................................................................................................................504.2.2 站场装置火灾爆炸事故树分析 (53)4.3总体布局单元 ........................................................................................................................................... . (56)4.4自动控制系统单元 (5)84.5电气单元 . ......................................................................................................................................... .. (59)4.6公用设施单元 ........................................................................................................................................... . (64)4.7工业卫生单元 ........................................................................................................................................... . (67)4.7.1 噪声评价 (67)4.7.2 毒物评价 (68)4.7.3 粉尘评价 (70)4.8 施工单元评价 . ......................................................................................................................................... . (70)5.1 《专项规划报告》中已有的安全对策措施 (73)5.2 建议补充和完善的劳动安全对策措施 (77)5.2.1 总图布置和建筑方面安全措施 (77)5.2.2工艺和设备、装置方面安全措施 . (78)5.2.3安全工程设计方面对策措施 . (81)5.2.4安全管理方面对策措施 . (82)5.2.5加强企业的安全文化建设 (84)5.2.6编制事故应急救援预案 . (86)5.2.7应采取的其它综合措施 . (90)第6章评价结论 (94)6．1 分析评价结果............................................................................................................................................ ..946．2评价结果分析 . ......................................................................................................................................... .....97 6．3评价结论............................................................................................................................................ (97)xx 市中燃城市燃气发展有限公司天然气管道工程安全预评价报告—第1章yyyy 安全技术有限公司电话：0yyy-360xxxx 传真：0yyy-360xxxx— 1 —前言依照《中华人民共和国安全生产法》、《危险化学品安全管理条理》、《安全预评价导则》等法律、法规及技术标准的相关规定和要求，为落实建设项目（工程）安全设施“三同时”的规定，实现建设项目的本质安全化，确保建设项目的安全设施与主体工程同时设计、同时施工、同时投产使用，xx 市中燃城市燃气发展有限公司委托yyyyy 安全技术有限公司对其拟建的项目进行设立安全评价工作。

编号********************公司*****成品油管道顶管穿越*******公路工程安全预评价报告（报批版）评价公司**********资质证书编号：**************年**********月**********公司********成品油管道********顶管穿越********公路工程安全预评价报告（报批版）法定代表人：******技术负责人：********评价项目负责人：************年***月前言*****成品油管道工程是中国石油天然气股份有限公司“兰州-郑州-长沙”成品油管道在*****市区段配套支线工程，该项目的建设将改善*****市及周边区域成品油供应的紧张状况。

该项目起自“*****”管道49号阀室，向北敷设，经**********大道至*****石油公司的油库，全部位于*****境内。

输送的油品主要为90#汽油、93#汽油和0#柴油，设计流量为300m³/h，*****分输阀室的分输压力范围为1.9~6.05MPa，采用常温密闭顺序输送方式（极端最低温度为-20°，最高温度为40°）。

该工程同沟敷设两条管道，一条柴油管道，一条汽油管道，线路全长约6.0km。

管道沿线穿越城区道路2 条，穿越高速公路1处。

全线设计压力0.8Mpa，管材采用Φ219.1×6.4 L245 直缝高频焊钢管，热煨弯头制作采用Φ219.1×7.1 L245 直缝高频电阻焊钢管，输油管道采用三层PE加强级防腐。

*****成品油管道工程在J20-J21处（J20桩坐标为X=3650610，Y=508977；J21桩坐标为X=3650590，Y=509069），成品油管道顶管越*****高速公路（K871+400），穿越长度80米，穿越处路面标高79.5米，套管管顶标高66.5米，套管顶部距离高速公路路面13米，与高速公路夹角为90度，顶管选用钢承口Ⅲ级钢筋混凝土排水管，套管规格为Φ1200*2000*120（内径1200mm，壁厚120mm，每节长度2000mm），穿越处高速公路路基现宽27米，高速公路即将扩建，东西两侧各扩建7米，建成41米宽的8车道高速，操作坑位于高速公路的西边，坑边与扩建后高速公路边沟外边沿距离为2米。

昆山华电东部热电厂天然气管道工程社会稳定风险评估报告江苏华电昆山热电有限公司昆山市大恒工程管理有限公司二O一五年五月十八日1.1工程简介项目名称：昆山华电东部热电厂天然气专用管道工程建设单位：江苏华电昆山热电有限公司1.1.1项目背景昆山地处江苏省东南部、上海与苏州之间；东北与常熟、太仓两市相连，东南与上海嘉定、青浦两区接壤，西与吴江、苏州交界，由苏州市代管。

东西最大直线距离33公里，南北48公里，总面积927.68平方公里，其中水域面积占23.1%。

2010年9月，昆山与维也纳、新加坡等5城市获当年度联合国人居奖。

昆山是中国大陆经济实力最强县级市，连续多年被评为全国百强县之首，为协调经济社会发展与人口、资源、环境的关系，进一步转变经济增长方式，在生产、建设、流通、消费各领域节约能源，提高能源利用效率，减少损失浪费，以尽可能少的能源消耗创造尽可能多的社会经济效益。

根据最新城市总体规划和新的热电联产规划，昆山市准备推动集中供热发展，合理利用和节约能源，建设节约型社会、发展低碳经济。

江苏华电昆山东部燃机热电联产项目，采用西气东输的天然气作为燃料，该工程为江苏昆山东部F级燃机电热联产工程的附属配套工程。

投产后实现年供热量160万吨，供电量40亿千瓦时，将逐步替代周边燃煤热电厂以及分散在区域内的近百台小锅炉, 项目建成后将为昆山经济开发区提供清洁能源和热力供应，以创建高效、和谐、绿色、世界一流的联合循环热电项目为目标，服务昆山转型升级和能源多元化需求，为昆山“联合国人居环境奖”加分添彩。

1.1.2本报告研究范围本工程线路路由方案以位于昆山市千灯镇的西气东输138#阀室改造的昆山分输站（以下统称昆山分输站）为起点，终点为位于苏州昆山市花桥镇的江苏华能昆山东电厂。

昆山分输站至东部热电厂（厂区围墙外2m）约13.7km输气管道。

由西气东输昆山分输站至电厂的供气路线主要经过千灯镇、陆家镇、花桥镇。

管线设计压力为4.0MPa，管道外径为D711mm。

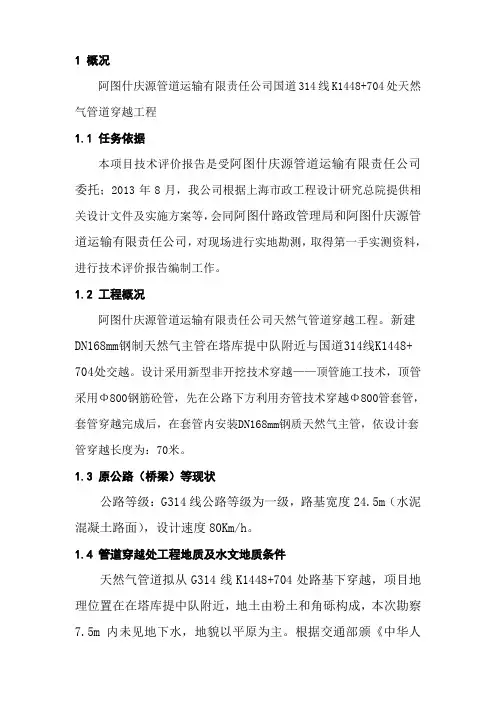

1 概况阿图什庆源管道运输有限责任公司国道314线K1448+704处天然气管道穿越工程1.1 任务依据本项目技术评价报告是受阿图什庆源管道运输有限责任公司委托；2013年8月，我公司根据上海市政工程设计研究总院提供相关设计文件及实施方案等，会同阿图什路政管理局和阿图什庆源管道运输有限责任公司，对现场进行实地勘测，取得第一手实测资料，进行技术评价报告编制工作。

1.2 工程概况阿图什庆源管道运输有限责任公司天然气管道穿越工程。

新建DN168mm钢制天然气主管在塔库提中队附近与国道314线K1448+ 704处交越。

设计采用新型非开挖技术穿越——顶管施工技术，顶管采用Φ800钢筋砼管，先在公路下方利用夯管技术穿越Φ800管套管，套管穿越完成后，在套管内安装DN168mm钢质天然气主管，依设计套管穿越长度为：70米。

1.3 原公路（桥梁）等现状公路等级：G314线公路等级为一级，路基宽度24.5m（水泥混凝土路面），设计速度80Km/h。

1.4 管道穿越处工程地质及水文地质条件天然气管道拟从G314线K1448+704处路基下穿越，项目地理位置在在塔库提中队附近，地土由粉土和角砾构成，本次勘察7.5m内未见地下水，地貌以平原为主。

根据交通部颁《中华人民共和国公路自然区划标准》，按照自然气候特征划为绿洲一荒漠区（VI2区），环境类别判定为：I类环境。

阿图什属暖温带大陆性干旱型气候，四季分明，日照长，降水少，蒸发强。

年平均气温11.8℃，一月平均气温-6.5℃，七月平均气温25.8℃。

工程地质以砂砾土。

1.5 平面图及照片G314线K1448+704穿越处照片（横向）G314线K1448+704穿越处照G314线K1448+704穿越处照G314线K1448+704穿越处照1.6 项目区域交通量情况本管线穿越G314线K1448+704处，来往车辆较多。

因此涉路施工必须要制定切实可行的施工方案，减少施工对正常交通运输的影响，同时要做好相应的安全保障和应急预案，确保公路交通和工程施工的安全。

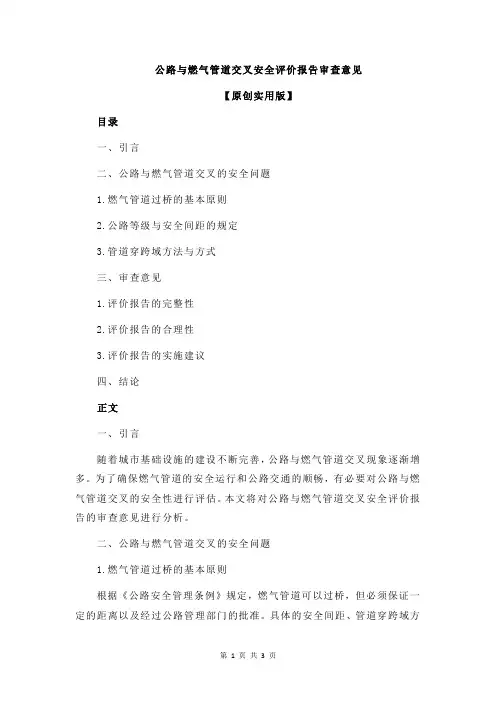

公路与燃气管道交叉安全评价报告审查意见【原创实用版】目录一、引言二、公路与燃气管道交叉的安全问题1.燃气管道过桥的基本原则2.公路等级与安全间距的规定3.管道穿跨域方法与方式三、审查意见1.评价报告的完整性2.评价报告的合理性3.评价报告的实施建议四、结论正文一、引言随着城市基础设施的建设不断完善，公路与燃气管道交叉现象逐渐增多。

为了确保燃气管道的安全运行和公路交通的顺畅，有必要对公路与燃气管道交叉的安全性进行评估。

本文将对公路与燃气管道交叉安全评价报告的审查意见进行分析。

二、公路与燃气管道交叉的安全问题1.燃气管道过桥的基本原则根据《公路安全管理条例》规定，燃气管道可以过桥，但必须保证一定的距离以及经过公路管理部门的批准。

具体的安全间距、管道穿跨域方法与方式需要根据公路等级来确定。

2.公路等级与安全间距的规定不同公路等级有不同的安全间距要求。

例如，高速公路上的燃气管道与公路之间的安全间距应大于或等于 20 米，一级公路应大于或等于 15 米，二级公路应大于或等于 10 米，三级及以下公路应大于或等于 5 米。

3.管道穿跨域方法与方式燃气管道穿跨公路时，可以采用穿越公路下方的方式，也可以采用桥梁跨越的方式。

无论采用哪种方式，都需要确保燃气管道的安全运行，避免对公路交通造成不良影响。

三、审查意见1.评价报告的完整性审查评价报告的完整性是确保评价结果可靠的前提。

评价报告应包含项目的基本情况、评价方法、评价结果及建议等内容。

只有具备完整性的评价报告，才能为决策提供有效的参考依据。

2.评价报告的合理性评价报告的合理性主要体现在评价方法的选择、数据来源的准确性以及评价结果的科学性等方面。

审查评价报告的合理性，需要对这些方面进行深入分析，确保评价报告能够真实反映燃气管道与公路交叉的安全状况。

3.评价报告的实施建议评价报告的实施建议是对燃气管道与公路交叉安全问题的解决方案。

审查实施建议时，应重点关注其可行性、有效性以及对公路与燃气管道运行的影响等方面，确保实施建议能够有效地解决安全问题。

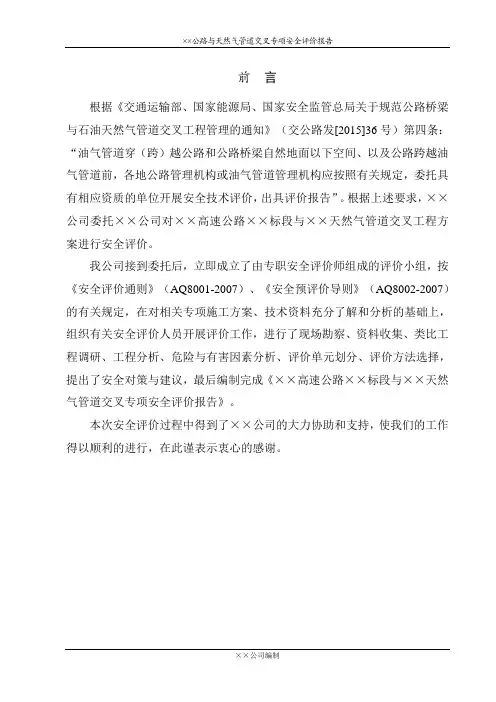

前言根据《交通运输部、国家能源局、国家安全监管总局关于规范公路桥梁与石油天然气管道交叉工程管理的通知》（交公路发[2015]36号）第四条：“油气管道穿（跨）越公路和公路桥梁自然地面以下空间、以及公路跨越油气管道前，各地公路管理机构或油气管道管理机构应按照有关规定，委托具有相应资质的单位开展安全技术评价，出具评价报告”。

根据上述要求，××公司委托××公司对××高速公路××标段与××天然气管道交叉工程方案进行安全评价。

我公司接到委托后，立即成立了由专职安全评价师组成的评价小组，按《安全评价通则》（AQ8001-2007）、《安全预评价导则》（AQ8002-2007）的有关规定，在对相关专项施工方案、技术资料充分了解和分析的基础上，组织有关安全评价人员开展评价工作，进行了现场勘察、资料收集、类比工程调研、工程分析、危险与有害因素分析、评价单元划分、评价方法选择，提出了安全对策与建议，最后编制完成《××高速公路××标段与××天然气管道交叉专项安全评价报告》。

本次安全评价过程中得到了××公司的大力协助和支持，使我们的工作得以顺利的进行，在此谨表示衷心的感谢。

目录1 概述 (1)1.1评价目的 (1)1.2评价范围 (1)1.3评价依据 (1)1.4安全评价程序 (3)2 项目概况 (5)2.1合铜高速公路概况 (5)2.2天然气管道概况 (6)2.3合铜高速公路与天然气管道交叉概况 (6)2.4自然及社会环境情况 (10)2.5管道防护施工方案 (11)3 危险、有害因素的辨识与分析 (18)3.1危险有害物质辨识 (18)3.2道路与管道交叉处危险、有害因素辨识与分析 (22)3.3自然环境的危险有害因素辨识与分析 (27)3.4道路与管道相互影响响分析 (29)3.5事故案例 (29)4 评价单元划分与评价方法选择 (32)4.1评价单元的划分理由说明 (32)4.2评价单元的划分结果 (33)4.3评价方法的选择及简介 (33)5 安全评价 (37)5.1管道专项保护方案单元评价 (37)5.2管道校核 (39)5.3施工准备单元评价 (42)5.4施工单元评价 (44)5.5管道泄漏后果模拟分析评价 (46)6 评价结论 (52)6.1安全对策措施与建议 (52)6.2评价结论 (57)7 与建设单位交换意见的情况结果 (60)8 附件 (61)1 概述1.1评价目的本次安全评价是对××高速公路××标《天然气管线交叉处专项方案》进行研究的基础上，结合现场勘察情况，重点围绕该工程对已建××天然气管道的影响，以及采用的天然气管道保护方案是否符合法律法规、标准规范的要求、是否能够确保天然气管道运行安全进行分析，并补充提出安全对策措施，作出合规性评价。
