液压系统的介绍
液压系统是一种利用液体传递能量的系统，广泛应用于工业和机械领域。

液压系统主要由液压液、液压泵、液压阀、液压缸、油箱、油管路等组成，通过控制液压液的流动和压力来实现各种机械运动。

液压系统的工作原理是利用液体在封闭的管路中传递压力和能量。

液压泵将液压液从油箱中抽入，压力增加后通过液压阀控制液压液的流动方向和压力，最终驱动液压缸实现各种机械动作，如提升、压缩、伸缩等。

液压系统具有以下优点：
1. 高功率密度：液压系统具有高功率密度，可以在较小的体积内实现较大的功率输出，适用于各种工业和重型机械设备。

2. 精密控制：液压系统可以实现精密的动作控制，通过调节液压阀来实现各种速度、力度和位置的控制。

3. 负载平衡：液压系统可以实现负载平衡，即使在负载变化较大的情况下仍能保持稳定的工作状态。

4. 可靠性高：液压系统由液体传递能量，无需润滑，因此寿命较长，且可以在恶劣的工作环境下工作。

液压系统的应用涵盖了各个领域，如工程机械、冶金设备、船舶、航空航天、农业机械等。

液压系统在工程机械中的应用尤为广泛，如挖掘机、压路机、装载机等，这些机械通常需要承受较大的工作负载，液压系统能够为其提供稳定的动力输出和精确的控制。

总的来说，液压系统作为一种高效、精密的能量传递系统，已经成为现代工业领域不可或缺的重要组成部分，其在提高生产效率、节约能源、保护环境等方面发
挥着重要作用。

液压技术的不断发展和创新将进一步推动液压系统在各个领域的广泛应用和发展。

液压系统（完整）介绍一、液压系统的基本概念液压系统，是一种利用液体传递压力和能量的动力传输系统。

它主要由液压泵、液压缸（或液压马达）、控制阀、油箱、油管等部件组成。

液压系统广泛应用于各类机械设备中，如挖掘机、起重机、汽车制动系统等，其优势在于结构紧凑、输出力大、操作简便。

二、液压系统的工作原理液压系统的工作原理基于帕斯卡原理，即在密闭容器内，液体受到的压力能够大小不变地向各个方向传递。

具体来说，液压系统的工作过程如下：1. 液压泵：将机械能转化为液体的压力能，为系统提供动力源。

2. 液压缸（或液压马达）：将液体的压力能转化为机械能，实现直线或旋转运动。

3. 控制阀：调节液体流动方向、压力和流量，实现对液压系统的控制。

4. 油箱：储存液压油，为系统提供油源。

5. 油管：连接各液压部件，传递压力和能量。

三、液压系统的分类1. 水基液压系统：以水作为工作介质，具有环保、成本低等优点，但易腐蚀金属、密封性能较差。

4. 气液联动液压系统：以气体和液体为工作介质，结合了气压传动和液压传动的优点，适用于特殊场合。

四、液压系统的关键部件详解1. 液压泵：作为液压系统的“心脏”，液压泵负责将低压油转化为高压油，为整个系统提供动力。

常见的液压泵有齿轮泵、叶片泵和柱塞泵等。

每种泵都有其独特的特点和适用范围，选择合适的液压泵对系统的性能至关重要。

2. 液压缸：液压缸是系统的执行元件，它将液压油的压力能转化为机械能，实现直线往复运动或推送力量。

根据结构不同，液压缸可分为活塞式、柱塞式和膜片式等。

3. 控制阀：控制阀是液压系统的“大脑”，它负责调节和分配液压油流动的方向、压力和流量。

常用的控制阀包括方向阀、压力阀和流量阀等，它们共同确保系统按照预定的要求稳定运行。

4. 滤清器：液压油中的杂质会对系统造成损害，滤清器的作用就是过滤液压油中的杂质，保护系统的正常运行。

合理选择和使用滤清器，对延长液压系统寿命具有重要意义。

五、液压系统的优势与应用1. 优势：力量大：液压系统能够实现大范围的力矩放大，轻松完成重物搬运等任务。

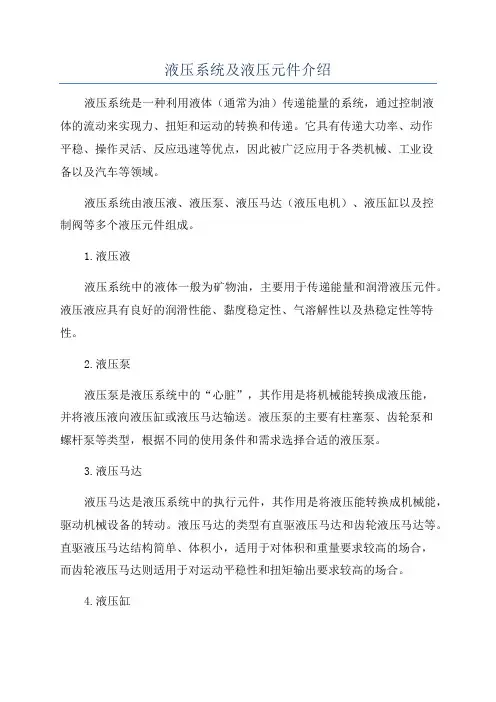

液压系统及液压元件介绍液压系统是一种利用液体（通常为油）传递能量的系统，通过控制液体的流动来实现力、扭矩和运动的转换和传递。

它具有传递大功率、动作平稳、操作灵活、反应迅速等优点，因此被广泛应用于各类机械、工业设备以及汽车等领域。

液压系统由液压液、液压泵、液压马达（液压电机）、液压缸以及控制阀等多个液压元件组成。

1.液压液液压系统中的液体一般为矿物油，主要用于传递能量和润滑液压元件。

液压液应具有良好的润滑性能、黏度稳定性、气溶解性以及热稳定性等特性。

2.液压泵液压泵是液压系统中的“心脏”，其作用是将机械能转换成液压能，并将液压液向液压缸或液压马达输送。

液压泵的主要有柱塞泵、齿轮泵和螺杆泵等类型，根据不同的使用条件和需求选择合适的液压泵。

3.液压马达液压马达是液压系统中的执行元件，其作用是将液压能转换成机械能，驱动机械设备的转动。

液压马达的类型有直驱液压马达和齿轮液压马达等。

直驱液压马达结构简单、体积小，适用于对体积和重量要求较高的场合，而齿轮液压马达则适用于对运动平稳性和扭矩输出要求较高的场合。

4.液压缸液压缸是液压系统中的执行元件，它利用液压能产生的压力将液压系统中的液压能转换成机械能，完成线性运动。

液压缸的类型有单作用液压缸和双作用液压缸等。

单作用液压缸只有一个工作腔，只能产生沿一个方向的线性运动。

而双作用液压缸有两个工作腔，可以产生双向的线性运动。

5.控制阀控制阀是液压系统中的重要组成部分，用于控制和调节液压泵、液压马达和液压缸等元件的流量和压力。

根据不同的功能和控制方式，控制阀可以分为方向控制阀、流量控制阀和压力控制阀等。

除了以上提到的主要液压元件外，液压系统中还包括液压过滤器、液压储油装置、压力表和液压密封件等。

液压过滤器用于清除液压油中的杂质和污染物，保证系统的正常运行。

液压储油装置用于存储液压油，平衡液压系统中的压力波动。

压力表用于监测液压系统中的压力变化，确保系统的安全运行。

液压密封件则用于保持液压系统中的密封性能，防止液体泄漏。

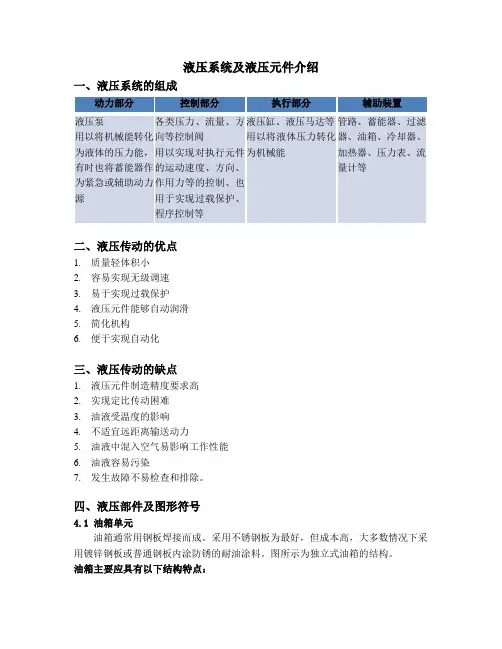

液压系统及液压元件介绍一、液压系统的组成二、液压传动的优点1.质量轻体积小2.容易实现无级调速3.易于实现过载保护4.液压元件能够自动润滑5.简化机构6.便于实现自动化三、液压传动的缺点1.液压元件制造精度要求高2.实现定比传动困难3.油液受温度的影响4.不适宜远距离输送动力5.油液中混入空气易影响工作性能6.油液容易污染7.发生故障不易检查和排除。

四、液压部件及图形符号4.1 油箱单元油箱通常用钢板焊接而成。

采用不锈钢板为最好，但成本高，大多数情况下采用镀锌钢板或普通钢板内涂防锈的耐油涂料。

图所示为独立式油箱的结构。

油箱主要应具有以下结构特点：1. 油箱应有足够的容量。

液压系统工作时，油箱油面应保持一定的高度，以防液压泵吸空。

为了防止系统中的油液全部流回油箱时，油液溢出油箱，所以油箱中的油面不能太高，一般不应超过油箱高度的80%。

我们将油面高度为油箱高度80%时的容积称为油箱的有效容积。

2. 为防止油液被污染，油箱上各盖板、管口处都要妥善密封。

注油孔上要加装滤油器，通气孔上装空气滤清器。

空气过滤器的通流量应大于液压泵的流量，以便空气及时补充液位的下降。

3.图6-15 独立式油箱结构示意图电动机和液压泵吸油区隔板回油区放油阀最低油位指示最高油位指示盖板注油滤油器空气过滤器4.2 加热器加热器通常用来确保工作油液快速达到最佳工作温度。

加热器或预加热器用于加热或预加热工作油液。

如果工作油液粘度太高，则会导致摩擦增加和气穴现象产生，从而造成更大磨损。

4.3 冷却器对于这种冷却器，其冷却方式为在管路中循环冷却水，从而使工作油液冷却。

液压设备工作温度不应超过50 ～ 60 oC ，因为温度过高会使油液粘度降低，从而易导致油液老化。

与空气冷却方式比较，在水冷却方式中，由于其需要冷却剂，因此，水冷却方式成本较高，且易于腐蚀。

水冷却方式适应于最大温差为35 oC 的场合。

加热器 冷却器4.4 空气滤清器图6-16通气孔上的空气滤清器工作原理及实物图4.5 过滤器液压系统中75％以上的故障是和液压油的污染有关，所以保持油液的清洁是液压系统可靠工作的关键。

液压系统的介绍

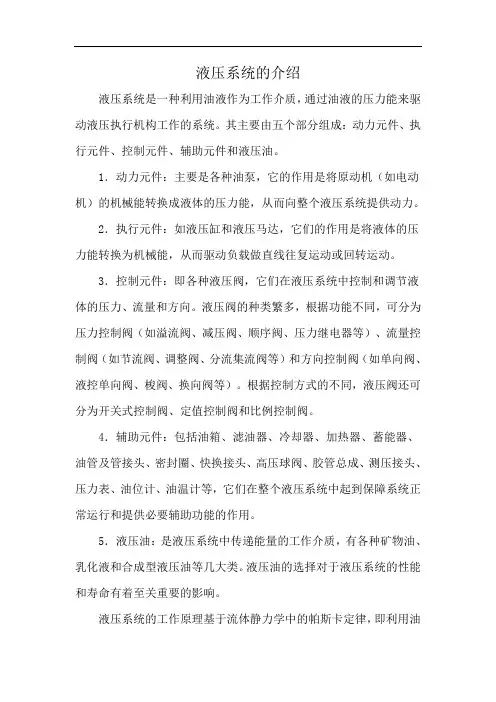

液压系统是一种利用油液作为工作介质，通过油液的压力能来驱动液压执行机构工作的系统。

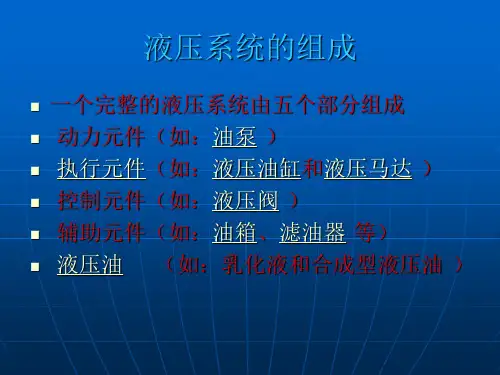

其主要由五个部分组成：动力元件、执行元件、控制元件、辅助元件和液压油。

1．动力元件：主要是各种油泵，它的作用是将原动机（如电动机）的机械能转换成液体的压力能，从而向整个液压系统提供动力。

2．执行元件：如液压缸和液压马达，它们的作用是将液体的压力能转换为机械能，从而驱动负载做直线往复运动或回转运动。

3．控制元件：即各种液压阀，它们在液压系统中控制和调节液体的压力、流量和方向。

液压阀的种类繁多，根据功能不同，可分为压力控制阀（如溢流阀、减压阀、顺序阀、压力继电器等）、流量控制阀（如节流阀、调整阀、分流集流阀等）和方向控制阀（如单向阀、液控单向阀、梭阀、换向阀等）。

根据控制方式的不同，液压阀还可分为开关式控制阀、定值控制阀和比例控制阀。

4．辅助元件：包括油箱、滤油器、冷却器、加热器、蓄能器、油管及管接头、密封圈、快换接头、高压球阀、胶管总成、测压接头、压力表、油位计、油温计等，它们在整个液压系统中起到保障系统正常运行和提供必要辅助功能的作用。

5．液压油：是液压系统中传递能量的工作介质，有各种矿物油、乳化液和合成型液压油等几大类。

液压油的选择对于液压系统的性能和寿命有着至关重要的影响。

液压系统的工作原理基于流体静力学中的帕斯卡定律，即利用油
液或其他液体在不可压缩的静止液体中，任何一点受到外力产生的效果会瞬间传递到流体的各点。

这使得我们可以通过较小的力产生较大的力，实现力的放大。

回答完毕。

液压系统的作用为通过改变压强增大作用力。

一个完整的液压系统由五个部分组成，即动力元件、执行元件、控制元件、辅助元件（附件）和液压油。

一个液压系统的好坏取决于系统设计的合理性、系统元件性能的的优劣，系统的污染防护和处理，而最后一点尤为重要。

近年来我国国内液压技术有很大的提高，不再单纯地使用国外的液压技术进行加工。

我所展示的是一个用以实现平面磨床工作台往复运动的液压系统工作原理图。

图中4是一个齿轮泵，用以给系统提供一定流量的压力油液。

看图知油箱1经过滤器2被吸入液压泵，由液压泵输出的压力油液经阀9、13和15进入液压缸18左腔，而液压缸右腔则又经阀15和管道14等与油箱连通。

活塞17在压力油液作用下带动工作台向右运动。

图中液压缸18有两个油口，改变油口的通油情况即可以改变活塞17的运动方向。

如果将换向阀15转换成图（b）所示的状态，则压力油进入液压缸18的右腔，推动活塞17和工作台19向左移动，液压缸18左腔的油液经换向阀15排回油箱。

如果将手动换向阀9转换成图（c）所示状态，液压泵输出的油液经手动换向阀9流回油箱，这时工作台处于停止状态。

阀13为节流阀，用以限制进入液压缸油液的流量，起到调节工作台运动速度的作用。

阀7为溢流阀，当压力油液作用于其钢球6上的力超过弹簧5的作用力时，钢珠6被顶开，油液经管道8、阀7和管道3流回油箱。

溢流阀的存在使泵的供油压力不超过其弹簧5的调定压力，起安全保护作用，所以又名为安全阀。

2是滤油器，用以限制油液中的杂质进入泵和液压系统中，保证系统中油液的清洁度。

优缺点：1、液压传动的优点（1）体积小、重量轻，因此惯性力较小，当突然过载或停车时，不会发生大的冲击；（2）能在给定范围内平稳的自动调节牵引速度，并可实现无极调速；（3）换向容易，在不改变电机旋转方向的情况下，可以较方便地实现工作机构旋转和直线往复运动的转换；（4）液压泵和液压马达之间用油管连接，在空间布置上彼此不受严格限制；（5）由于采用油液为工作介质，元件相对运动表面间能自行润滑，磨损小，使用寿命长；（6）操纵控制简便，自动化程度高；（7）容易实现过载保护。

液压系统的概述
液压系统是一种利用液体传递能量并控制动力的系统。

它由液压泵、储能器、阀门、油箱、执行器和管道等组成。

液压系统的工作原理基于泵将液体从油箱中抽出，并通过管道传递给执行器，从而实现动力的传递和控制。

当液体到达执行器时，阀门控制液压缸或液压马达的活塞运动，实现力或速度控制。

在执行器完成任务后，液体返回油箱，完成一个循环。

液压系统具有以下特点：
1. 功率密度高：液压系统能够提供较大的力和速度输出，同时体积相对较小。

2. 控制精度高：通过液压系统中的阀门和传感器，可以实现精确的力和速度控制。

3. 反应迅速：液压系统能够快速响应输入信号，并实现快速的动作。

4. 调节性好：液压系统的工作压力和流量可以通过阀门调节，以适应不同工况的需求。

5. 传动效率高：液压系统的能量传输效率较高，能够有效利用输入能量。

液压系统广泛应用于工业、农业、航空、航天等领域，例如起重机械、铁路车辆制动系统、飞机起落架、农业机械等。
