模拟传感器电缆屏蔽方法

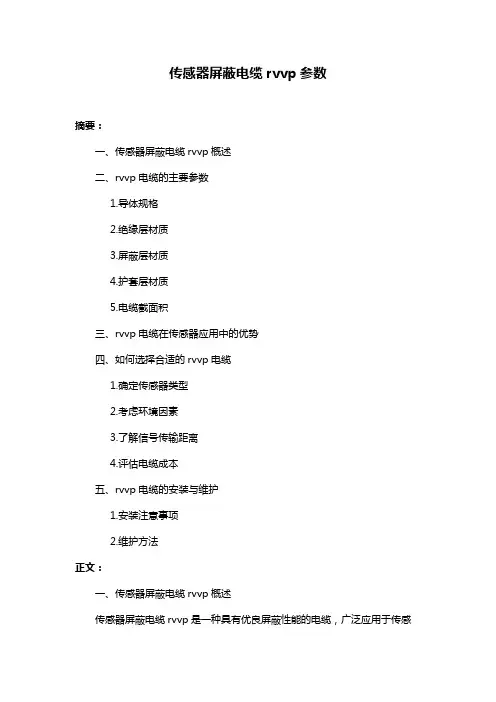

传感器屏蔽电缆rvvp参数摘要：一、传感器屏蔽电缆rvvp概述二、rvvp电缆的主要参数1.导体规格2.绝缘层材质3.屏蔽层材质4.护套层材质5.电缆截面积三、rvvp电缆在传感器应用中的优势四、如何选择合适的rvvp电缆1.确定传感器类型2.考虑环境因素3.了解信号传输距离4.评估电缆成本五、rvvp电缆的安装与维护1.安装注意事项2.维护方法正文：一、传感器屏蔽电缆rvvp概述传感器屏蔽电缆rvvp是一种具有优良屏蔽性能的电缆，广泛应用于传感器、仪表、自动化设备等领域。

它主要由导体、绝缘层、屏蔽层和护套层组成，具有较高的抗干扰能力和稳定性。

二、rvvp电缆的主要参数1.导体规格：rvvp电缆的导体通常采用多股细丝绞合而成，根据不同的应用场景，可以选择不同规格的导体，如0.5mm、1mm等。

2.绝缘层材质：rvvp电缆的绝缘层一般采用聚乙烯（PE）或聚氯乙烯（PVC）材料，具有良好的绝缘性能和耐磨性。

3.屏蔽层材质：rvvp电缆的屏蔽层通常采用铜丝编织或铝箔贴合，能有效抑制外部电磁干扰，提高信号传输的稳定性。

4.护套层材质：rvvp电缆的护套层一般采用聚乙烯（PE）或聚氯乙烯（PVC）材料，具有较高的耐压、耐磨和抗老化性能。

5.电缆截面积：根据传感器信号传输的需求，选择合适的电缆截面积，以确保信号传输的稳定性和安全性。

三、rvvp电缆在传感器应用中的优势1.抗干扰能力强：rvvp电缆的屏蔽层能有效抑制外部电磁干扰，保证传感器信号的准确性。

2.稳定性高：rvvp电缆具有优良的绝缘性能和护套性能，可在恶劣环境下保持稳定的工作性能。

3.传输速度快：rvvp电缆的导体规格和绝缘层材质有助于实现高速信号传输。

4.耐磨损、抗老化：rvvp电缆的绝缘层和护套层具有良好的耐磨性和抗老化性能，延长电缆使用寿命。

四、如何选择合适的rvvp电缆1.确定传感器类型：根据传感器的类型和信号传输需求，选择合适的电缆规格和材质。

传感器中使用的抗干扰技术1.1绕线技术：通过绕线使传感器输出电缆进行电磁屏蔽，减少外部电磁干扰对传感器的影响。

1.2金属屏蔽技术：在传感器的外壳或电路板上添加金属屏蔽层，阻挡外部的电磁干扰。

1.3增加滤波器：在传感器的电路中增加低通、高通或带通滤波器，滤除干扰频率的信号。

1.4增加隔离器：将传感器与被测对象的电路隔离，阻止干扰信号的传播。

1.5引入可变增益放大器：根据不同的工作环境，通过调整放大器的增益，提高传感器的输入信号与干扰信号的动态范围。

2.1数字滤波技术：通过数字信号处理算法，滤除干扰信号，提取有效的测量信号。

2.2校正算法：通过对不同工作环境下的干扰信号的分析和建模，设计相应的校正算法，消除干扰对测量结果的影响。

2.3故障诊断技术：通过对传感器输出信号的监测和分析，检测传感器是否受到干扰或故障，并提供相应的补偿或报警。

2.4信号处理算法：通过对传感器输出信号进行处理，提取有效信息，滤除干扰信号。

2.5信号采样技术：通过合理的采样频率和采样精度，提高传感器对有效信号的采样率，减少干扰信号的干扰。

3.电磁兼容性设计技术3.1地线设计：合理设计传感器的地线布线，减少电磁辐射和电磁感应。

3.2电源线设计：合理设计传感器的电源线布线，减少电磁干扰和电磁感应。

3.3路由规划：合理规划传感器的布线路径，尽量避免与其他电磁源的干扰。

3.4屏蔽灵敏部件：对于传感器中的灵敏部件，如ADC等，使用合适的屏蔽措施，减少电磁干扰。

3.5系统排布：合理布置传感器系统中各个模块的位置和间距，减少它们之间的电磁干扰。

4.地址编码技术4.1使用独特的地址编码：将每个传感器分配一个独一无二的地址，通过地址编码来区分传感器之间的信号。

4.2增加容错机制：在地址编码中增加冗余信息，使得接收端能够校验传输的地址信息是否正确。

4.3时钟同步：通过时钟同步技术，使得传感器能够在相同的时间窗口内发送和接收信号，避免信号混淆和干扰。

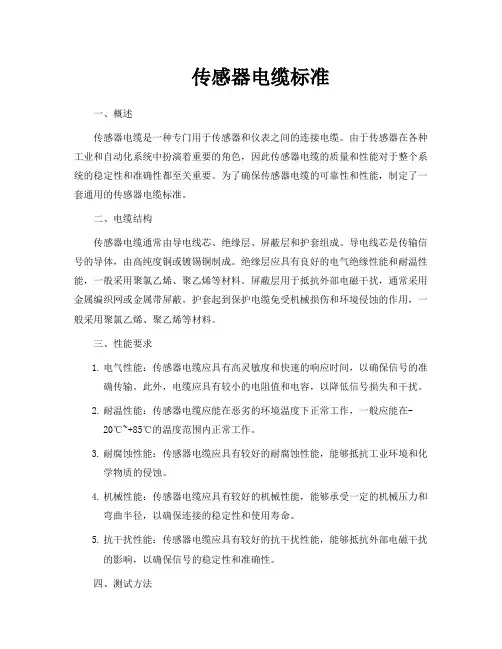

传感器电缆标准一、概述传感器电缆是一种专门用于传感器和仪表之间的连接电缆。

由于传感器在各种工业和自动化系统中扮演着重要的角色，因此传感器电缆的质量和性能对于整个系统的稳定性和准确性都至关重要。

为了确保传感器电缆的可靠性和性能，制定了一套通用的传感器电缆标准。

二、电缆结构传感器电缆通常由导电线芯、绝缘层、屏蔽层和护套组成。

导电线芯是传输信号的导体，由高纯度铜或镀锡铜制成。

绝缘层应具有良好的电气绝缘性能和耐温性能，一般采用聚氯乙烯、聚乙烯等材料。

屏蔽层用于抵抗外部电磁干扰，通常采用金属编织网或金属带屏蔽。

护套起到保护电缆免受机械损伤和环境侵蚀的作用，一般采用聚氯乙烯、聚乙烯等材料。

三、性能要求1.电气性能：传感器电缆应具有高灵敏度和快速的响应时间，以确保信号的准确传输。

此外，电缆应具有较小的电阻值和电容，以降低信号损失和干扰。

2.耐温性能：传感器电缆应能在恶劣的环境温度下正常工作，一般应能在-20℃~+85℃的温度范围内正常工作。

3.耐腐蚀性能：传感器电缆应具有较好的耐腐蚀性能，能够抵抗工业环境和化学物质的侵蚀。

4.机械性能：传感器电缆应具有较好的机械性能，能够承受一定的机械压力和弯曲半径，以确保连接的稳定性和使用寿命。

5.抗干扰性能：传感器电缆应具有较好的抗干扰性能，能够抵抗外部电磁干扰的影响，以确保信号的稳定性和准确性。

四、测试方法为了确保传感器电缆符合标准要求，需要进行一系列测试。

主要的测试方法包括：1.外观检查：检查电缆的外观是否有损伤或缺陷。

2.尺寸检查：测量电缆的尺寸是否符合要求。

3.电气性能测试：测试电缆的电阻、电容、绝缘电阻等电气性能参数。

4.耐温性能测试：在高温和低温条件下测试电缆的性能，以确保其在不同温度下的正常工作。

5.耐腐蚀性能测试：测试电缆在不同环境条件下的耐腐蚀性能。

6.机械性能测试：测试电缆的拉伸强度、弯曲半径等机械性能参数。

7.抗干扰性能测试：测试电缆的抗干扰性能，以评估其对外部电磁干扰的抵抗能力。

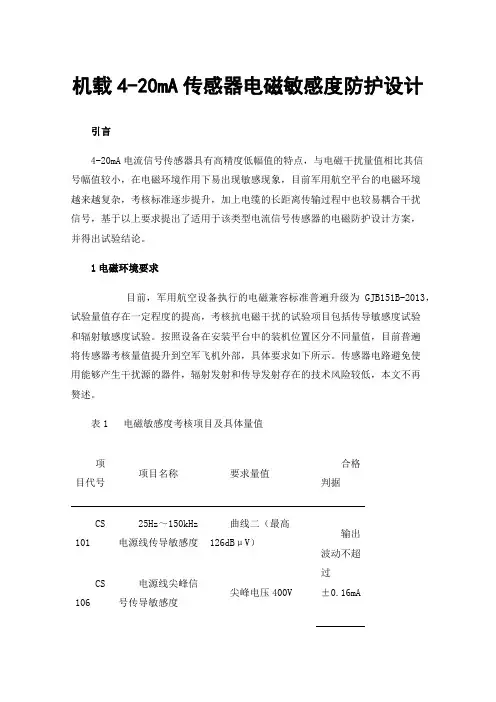

机载4-20mA传感器电磁敏感度防护设计引言4-20mA电流信号传感器具有高精度低幅值的特点，与电磁干扰量值相比其信号幅值较小，在电磁环境作用下易出现敏感现象，目前军用航空平台的电磁环境越来越复杂，考核标准逐步提升，加上电缆的长距离传输过程中也较易耦合干扰信号，基于以上要求提出了适用于该类型电流信号传感器的电磁防护设计方案，并得出试验结论。

1电磁环境要求目前，军用航空设备执行的电磁兼容标准普遍升级为GJB151B-2013，试验量值存在一定程度的提高，考核抗电磁干扰的试验项目包括传导敏感度试验和辐射敏感度试验。

按照设备在安装平台中的装机位置区分不同量值，目前普遍将传感器考核量值提升到空军飞机外部，具体要求如下所示。

传感器电路避免使用能够产生干扰源的器件，辐射发射和传导发射存在的技术风险较低，本文不再赘述。

表1 电磁敏感度考核项目及具体量值项目代号项目名称要求量值合格判据CS 10125Hz～150kHz电源线传导敏感度曲线二（最高126dBμV）输出波动不超过±0.16mACS 106电源线尖峰信号传导敏感度尖峰电压400VCS 1144kHz～400MHz电缆束注入传导敏感度曲线五(最高109dBμA)CS 115电缆束注入脉冲激励传导敏感度5ACS 11610kHz～100MHz 电缆和电源线阻尼正弦瞬态传导敏感度最高电流为10ARS 10310kHz～40GHz电场辐射敏感度200V/m2传感器工作原理4-20mA电流信号传感器的调理电路种类主要包括模拟式原理和数字式原理，传感器信号调理电路能完成传感器信号的放大、温度补偿或非线性补偿、模数转换等功能。

目前应用较多的为数字式调理电路，内部包含可编程传感器激励、可编程增益放大器、运算放大器以及温度传感器等。

典型传感器包含敏感元件、信号转换电路板和接口滤波电路板，信号转换电路板实现敏感元件信号采集、调理放大和温度补偿等功能，接口滤波电路板就近安装于传感器电气接口处，用于对电磁干扰信号进行滤波、以及起到供电特性防护功能。

潘光勇0909111621 物联网1102班《传感器技术》作业第一章习题一1-1衡量传感器静态特性的主要指标。

说明含义。

1、线性度——表征传感器输出-输入校准曲线与所选定的拟合直线之间的吻合（或偏离）程度的指标。

2、回差（滞后）—反应传感器在正（输入量增大）反（输入量减小）行程过程中输出-输入曲线的不重合程度。

3、重复性——衡量传感器在同一工作条件下，输入量按同一方向作全量程连续多次变动时，所得特性曲线间一致程度。

各条特性曲线越靠近，重复性越好。

4、灵敏度——传感器输出量增量与被测输入量增量之比。

5、分辨力——传感器在规定测量范围内所能检测出的被测输入量的最小变化量。

6、阀值——使传感器输出端产生可测变化量的最小被测输入量值，即零位附近的分辨力。

7、稳定性——即传感器在相当长时间内仍保持其性能的能力。

8、漂移——在一定时间间隔内，传感器输出量存在着与被测输入量无关的、不需要的变化。

9、静态误差（精度）——传感器在满量程内任一点输出值相对理论值的可能偏离（逼近）程度。

1-2计算传感器线性度的方法，差别。

1、理论直线法：以传感器的理论特性线作为拟合直线，与实际测试值无关。

2、端点直线法：以传感器校准曲线两端点间的连线作为拟合直线。

3、“最佳直线”法：以“最佳直线”作为拟合直线，该直线能保证传感器正反行程校准曲线对它的正负偏差相等并且最小。

这种方法的拟合精度最高。

4、最小二乘法：按最小二乘原理求取拟合直线，该直线能保证传感器校准数据的残差平方和最小。

1—4 传感器有哪些组成部分？在检测过程中各起什么作用？答：传感器通常由敏感元件、传感元件及测量转换电路三部分组成。

各部分在检测过程中所起作用是：敏感元件是在传感器中直接感受被测量，并输出与被测量成一定联系的另一物理量的元件，如电阻式传感器中的弹性敏感元件可将力转换为位移。

传感元件是能将敏感元件的输出量转换为适于传输和测量的电参量的元件，如应变片可将应变转换为电阻量。

位移传感器与模拟量输入模块接地说明位移传感器与模拟量输入模块接地说明
减少位移传感器的电磁干扰，传送模拟量信号时应使用双绞线屏蔽电缆，电缆的屏蔽层应两端接地。

如果电缆两端存在点位差，电缆的屏蔽层应一点接地。

一般什么情况下应两端接地，什么情况下应一点接地？
采用单端接地：
采用单端接地的基本原理：干扰源和接收端等效成电容的两极。

一边有电压波动会通过电容感应到另一端。

插入接地的中间层（就是屏蔽层）破坏此等效电容，从而切断干扰通路。

采用有屏蔽层的传输电缆是减少电磁干扰的一项基本措施。

过去有些设计规定要求：信号传输电缆的屏蔽层，一般应在控制室的接地汇流排处接地，不应浮空或重复接地。

即采用单端接地方式，但这种接地方式存在缺陷。

传输电缆屏蔽层仅一端做接地而另一端悬浮时，它只能防静电感应，防不了因磁场强度变化所感应的干扰电压。

采用双端接地：
为减少屏蔽层内芯线上的感应电压，在有些弱电设备的技术要求屏蔽层仅一端做了接地连接的情况下，应采用有绝缘层隔开的双
层屏蔽电缆，其外层屏蔽层至少应在两端做接地连接。

这样，外屏蔽层与其它同样做了接地连接的导体构成环路，感应出一电流，因此产生降低源磁场强度的磁通，从而基本上抵消掉没有外屏蔽层时所感应的电压。

但两端的接地点难保没有电位差，有电位差就会有微弱电流，使屏蔽层实际上变成了接地线；两端接地的屏蔽线工作于高频干扰较为严重地工作现场，会因屏蔽层和内部信号线间形成的线电容耦合到信号回路，严重的将影响信号误判。

看过各种调速器和PLC说明中都明言信号线屏蔽线必须单端接地并且接地端应该在控制器一侧。

影响模拟量传感器的外界干扰因素和抗干扰措施模拟量传感器信号传输过程中干扰的形成必需具备三项因素，即干扰源、干扰途径以及对噪声敏感性较高的接收电路。

影响模拟量传感器的外界干扰主要有以下几种：1、静电感应干扰静电感应是由于两条支电路或元件之间存在着寄生电容，使一条支路上的电荷通过寄生电容传送到另一条支路上去，有时候也被称为电容性耦合。

2、电磁感应干扰当两个电路之间有互感存在时，一个电路中电流的变化就会通过磁场耦合到另一个电路，这一现象称为电磁感应。

这种状况在传感器使用的时候常常遇到，尤为留意。

3、漏电流感应干扰由于电子线路内部的元件支架、接线柱、印刷电路板、电容内部介质或外壳等绝缘不良，特殊是传感器的应用环境湿度增大，导致绝缘体的绝缘电阻下降，这时漏电电流会增加，由此引发干扰。

尤其当漏电流流入到测量电路的输入级时，其影响就特殊严峻。

4、射频干扰干扰主要是大型动力设备的启动、操作停止时产生的干扰以及高次谐波干扰。

5、其他干扰主要指的是系统工作环境差，还简单受到机械干扰、热干扰和化学干扰等等。

通过以上概述，我们了解传感器的干扰来源主要有两种途径：一是由电路感应产生干扰；二是由外围设备以及通信线路的感应引入干扰。

我们得认真分析外界干扰的来源，信号传输线路以及敏感程度，做好接地处理和传感器信号线屏蔽措施，有可能的话远离干扰源。

模拟量传感器抗干扰技术1、屏蔽技术利用金属材料制成容器。

将需要爱护的电路包在其中，可以有效防止电场或磁场的干扰，此种方法称为屏蔽。

屏蔽又可分为静电屏蔽、电磁屏蔽和低频磁屏蔽等。

2、静电屏蔽依据电磁学原理，置于静电场中的密闭空心导体内部无电场线，其内部各点等电位。

用这个原理，以铜或铝等导电性良好的金属为材料，制作密闭的金属容器，并与地线连接，把需要爱护的电路值r其中，使外部干扰电场不影响其内部电路，反过来，内部电路产生的电场也不会影响外电路。

这种方法就称为静电屏蔽。

3、电磁屏蔽对于高频干扰磁场，利用电涡流原理，使高频干扰电磁场在屏蔽金属内产生电涡流，消耗干扰磁场的能量，涡流磁场抵消高频干扰磁场，从而使被爱护电路免受高频电磁场的影响。

传感器的噪声及抑制方法中心议题：传感器的噪声来源和分析传感器噪声的抑制措施解决方案：静电屏蔽和磁场屏蔽采用变压器和光电耦合器降低噪声的信号处理电路传感器作为自控系统的前沿哨兵,犹如电子眼一般将被测信息接收并转换为有效的电信号,但同时,一些无用信号也搀杂在其中。

这些无用信号我们统称为噪声。

应该说,噪声存在于任何电路之中,但它对传感器电路的影响却尤为突出。

这是因为,传感器的输出阻抗一般都很高,使其输出信号衰减厉害,同时,传感器自容易被噪声信号淹没。

因此,噪声的存在必定影响传感器的精度和分辨率,而传感器又是检测自控系统的首要环节,于是势必影响整个自控系统的性能。

由此,噪声的研究是传感器电路设计中必须考虑的重要环节,只有有效地抑制、减少噪声的影响才能有效利用传感器,才能提高系统的分辨率和精度。

但噪声的种类多,成因复杂,对传感器的干扰能力也有很大差异,于是抑制噪声的方法也不同。

下面就传感器的噪声问题进行较全面的研究。

传感器的噪声分析及对策传感器噪声的产生根源按噪声源分为内部噪声和外部噪声。

内部噪声——来自传感器件和电路元件的噪声。

1 热噪声热噪声的发生机理是,电阻中自由电子做不规则的热运动时产生电位差的起伏,它由温度引发且与之呈正比,由下面的奈奎斯特公式表示：其中,Vn：噪声电压有效值;K：波耳兹曼常数(1.38×10-23J·K-1);T：绝对温度(K);B：系统的频带宽度(Hz);R：噪声源阻值(Ω)。

噪声源包括传感器自身内阻,电路电阻元件等。

由公式(1)可见,热噪声由于来自器件自身,从而无法根本消除,宜尽可能选择阻值较小的电阻。

同时,热噪声与频率大小无关,但与频带宽成正比,即,对应不同的频率有均匀功率分布,故,也称白噪声。

因此,选择窄频带的放大器和相敏检出器可有效降低噪声。

2 放大器的噪声3 散粒噪声散粒噪声的噪声源为晶体管,其机理是由到达电极的带电粒子的波动引起电流的波动形成的。

高压电缆接地电流在线监测技术方案一、技术背景及意义高压电缆在输电过程中难免会出现各种故障和隐患，其中一种较为普遍的故障就是接地故障。

接地故障是指电缆中的导体与地面之间发生电气连通的故障，这种故障如果不及时发现和处理，就可能会给设备带来损害，甚至危及人员的生命安全。

目前，为了预防和及时发现高压电缆接地故障，传统的方法是利用接地线圈进行周期性的检测，但这种方法的缺点是检测的范围狭窄，检测效率低，且只能检测直流接地故障。

为了弥补传统检测方法的不足，近年来出现了一种新的技术——高压电缆接地电流在线监测技术。

高压电缆接地电流在线监测技术是利用传感器监测电缆的接地电流，并将监测结果通过数据传输技术传送到监测系统进行实时处理和显示，可以检测交流、直流接地故障，并可以对接地故障进行精准定位，提高故障检测的效率和准确性，减少故障带来的损失。

二、技术方案高压电缆接地电流在线监测技术方案的组成部分包括：传感器、数据采集装置、监测系统和数据处理分析软件。

1. 传感器传感器是高压电缆接地电流在线监测技术的核心部分，其主要作用是测量电缆接地电流并将测量结果转换为电信号，通过信号电缆传输给数据采集装置。

传感器的选择需要结合实际情况考虑，一般有两种类型的传感器可供选择：磁环型传感器和霍尔型传感器。

（1）磁环型传感器磁环型传感器主要是通过使用磁性环监测电流的变化，具有测量范围大、线性度高、抗干扰能力强等优点，并且适用于测量高压电缆的接地电流。

（2）霍尔型传感器霍尔型传感器是一种基于霍尔效应测量电流的传感器，其优点是电路简单、响应速度快、抗干扰能力强等，特别适用于直流电缆的接地电流测量。

2. 数据采集装置数据采集装置是将传感器测量得到的电信号采集、放大和处理后，通过数据传输技术传送到监测系统。

数据采集装置包括模拟部分和数字部分两大部分。

模拟部分主要是将传感器输出的电信号放大处理，并滤掉干扰信号。

数字部分则将模拟信号进行数字化，再进行压缩、存储和传输处理。

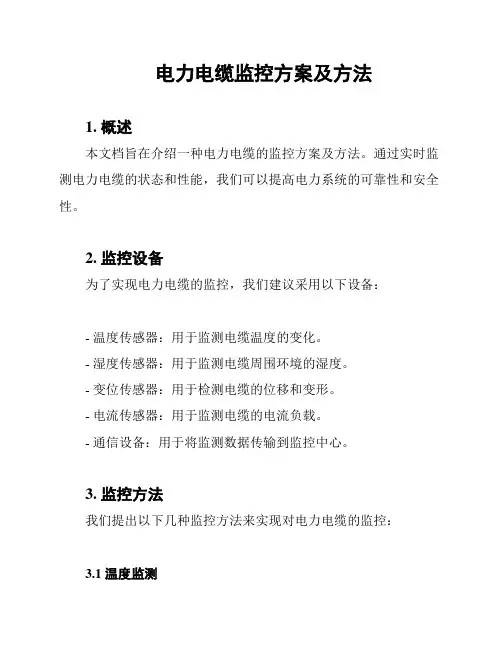

电力电缆监控方案及方法1. 概述本文档旨在介绍一种电力电缆的监控方案及方法。

通过实时监测电力电缆的状态和性能，我们可以提高电力系统的可靠性和安全性。

2. 监控设备为了实现电力电缆的监控，我们建议采用以下设备：- 温度传感器：用于监测电缆温度的变化。

- 湿度传感器：用于监测电缆周围环境的湿度。

- 变位传感器：用于检测电缆的位移和变形。

- 电流传感器：用于监测电缆的电流负载。

- 通信设备：用于将监测数据传输到监控中心。

3. 监控方法我们提出以下几种监控方法来实现对电力电缆的监控：3.1 温度监测通过安装温度传感器在电力电缆附近，可以实时监测电缆的温度。

一旦温度超过设定的阈值，系统会发出警报并采取相应的措施，以避免温度过高对电力系统带来的潜在危险。

3.2 湿度监测湿度传感器可以监测电力电缆周围环境的湿度。

如果湿度超过一定的限制，可能会导致绝缘击穿和其他故障。

通过实时监测湿度，可以及时采取预防措施，保证电力系统的正常运行。

3.3 位移检测变位传感器可以检测电力电缆的位移和变形。

如果电缆发生位移或变形，可能导致电缆的断裂或接触不良，进而影响电力传输和安全。

通过监测电缆的位移，可以及时发现问题并采取维修或更换的措施。

3.4 电流负载监测电流传感器可以监测电力电缆的电流负载情况。

通过实时监测电流负载，可以及时发现电力电缆过载或负载不均衡等问题，从而避免电力系统的故障和损坏。

3.5 数据传输与处理监测设备采集到的数据可以通过通信设备传输到监控中心。

监控中心可以对数据进行实时分析和处理，并生成报表和警报。

通过对数据的分析，可以预测潜在的故障和问题，并采取相应的措施，确保电力电缆的安全和可靠运行。

4. 总结通过采用以上的电力电缆监控方案及方法，我们可以提高电力系统的可靠性并降低故障风险。

监测设备能够实时监测电力电缆的温度、湿度、位移和电流负载等参数，并将数据传输到监控中心进行分析和处理。

整个监控系统的部署和配置需要专业人员进行，并符合相关的安全标准和规范。

模拟量传感器的抗干扰措施1.选择合适的电缆和连接器：选择抗干扰性能好的电缆和连接器，可以有效减少外界电磁干扰对测量信号的影响。

抗干扰电缆和连接器通常使用屏蔽层和抗干扰材料以阻挡外界电磁干扰的进入。

2.电磁兼容设计：在传感器的设计阶段，应考虑电磁兼容性。

采用适当的电路布局和屏蔽措施，以减少外界电磁干扰对传感器的影响。

例如，在传感器电路设计中使用地线屏蔽和差动信号放大器，可有效减少共模干扰信号。

3.供电电源的稳定性：传感器的稳定工作需要稳定的供电电源。

因此，应选用电源稳定性好、抗干扰能力强的供电方案，如稳压电源或者电源滤波器，以减少电源波动对传感器测量信号的影响。

4.地线连结：保持传感器、仪表和系统的地电位连结良好，减小共模干扰信号对测量信号的干扰。

5.信号放大和滤波：对传感器的信号进行放大和滤波，以提高信号的稳定性和精确性。

例如，可以采用差动放大器，将差模信号放大，抑制共模干扰信号。

6.屏蔽和隔离：对传感器进行屏蔽和隔离是提高其抗干扰能力的有效手段。

可以在传感器外壳和电缆中添加金属屏蔽层，减少外界电磁干扰的侵入。

7.抗振设计：对于一些特定应用场景，传感器可能会受到振动的干扰。

在设计中应考虑传感器的机械抗振性能，避免振动对传感器测量信号的干扰。

可以采用机械隔振和防振结构等措施来解决这一问题。

8.温度补偿：温度是影响传感器测量信号稳定性和准确性的重要因素。

因此，采用适当的温度补偿技术来抵消温度变化对传感器的影响，可以提高其抗干扰能力。

9.数据处理和校准：传感器的测量信号需要进行数据处理和校准，以消除系统误差和干扰。

例如，可以采用滤波算法、校正算法等方法，提高传感器的测量精度和抗干扰能力。

总之，抗干扰措施对于保证传感器的测量信号稳定性和准确性至关重要。

通过合理的设计和选择合适的技术手段，可以有效减少外界干扰对传感器的影响，提高其抗干扰性能。

快速安装指南00825-0206-4825, Rev CA2020 年 5 月Rosemount™ 248 头部安装温度变送器快速安装指南2020 年 5 月安全信息本指南提供 Rosemount 248 头部安装温度变送器的基本安装指导，但不提供组态、诊断、维护、检修、故障排除或安装的详细说明。

请参阅《Rosemount 248 温度变送器参考手册》获取更多说明。

手册和本指南的电子版本亦可以从/Rosemount获得。

警告爆炸爆炸可能会导致死亡或严重受伤。

在有爆炸危险的环境中安装本设备时，请务必遵守适用的当地、国家和国际标准、规范和规程。

请核对危险场所认证中是否有与安全安装相关的任何限制。

警告过程泄漏过程泄漏可能导致死亡或严重受伤。

在加压之前，应安装并拧紧热电偶套管和传感器。

在使用过程中不得拆卸热套管。

警告电力停供触电可能导致死亡或严重受伤。

不得接触引线或接线端子。

引线上可能存在的高压会导致触电。

除非另外标明，否则外壳中的导线管/电缆入口采用½–14 NPT 螺纹牙型。

标有“M20”的入口为M20 × 1.5 螺纹牙形。

在具有多个导线管入口的装置上，所有入口都采用相同的螺纹牙形。

在封闭这些入口时，只能使用具有相容螺纹牙形的堵头、接头、密封接头或导线管。

当在危险场所安装时，在电缆/导线管入口中仅使用已列出或通过 Ex 认证的适当堵头、密封套或接头。

警告物理接触未经授权的人员可能会对最终用户的设备造成明显受损和/或误组态。

这可能是有意或无意的，需要采取相应的防护措施。

物理安全措施是任何安全计划的重要部分，是保护您的系统的基础。

限制未经授权人员进行物理接触，以保护最终用户的资产。

这对于设施中使用的所有系统均是如此。

22020 年 5 月快速安装指南内容组态 (5)安装变送器 (7)接线 (11)执行回路测试 (16)认证安装 (17)产品认证 (18)快速安装指南3快速安装指南2020 年 5 月41组态1.1工作台标定有三种方式组态变送器：•现场通讯器•Rosemount 248 PC 编程工具包•在工厂中使用 C1 选项代码进行自定义有关更多信息，请参阅 Rosemount 248参考手册和现场手持通讯器用户指南。

模拟传感器电缆屏蔽方法57603部队曹丽霞康拓公司魏德骄摘要：本文从实用角度出发概述了传感器电缆屏蔽的意义和常用规则，通过一些典型实例介绍了两种电缆屏蔽方法：单端接地法和混合接地法。

关键词：电磁场耦合屏蔽单端接地混合接地一、概述一般说来，形成电磁干扰必须具备三个条件：噪声源、耦合路径(或介质)和接收电路(对噪声敏感的电路)。

模拟系统工作环境一般有许多电磁干扰(EMI)源，通常包括电源线、逻辑信号、开关电源、无线电台、电子闪光及电机等。

来自上述干扰源的噪声很容易通过某种耦合路径进入模拟信号通道。

例如，信号电缆起到天线的作用，可把噪声耦合进模拟信号通道。

电磁噪声进入敏感的电缆有两种路径：电容(或电场)耦合和电感(或磁场)耦合(如图1所示)。

当噪声源和电缆之间存在寄生电容时，就能产生电容耦合。

寄生电容的大小由噪声源与电缆之间的距离、形状、取向及介质决定。

当磁砀从一个线圈耦合到另一个线圈时，通过寄生互感线圈就产生了磁场耦合。

图1 电磁干扰进入系统的两种路径生互感的大小取决于实际问题中电路的形状与相对取向和介质磁特性，它与导线环路面积成正比。

为了使模拟系统免受电磁干扰，尤其是在使用远程传感器的场合，我们首先给出电场与磁场耦合屏蔽的一些常用规则，供工程设计人员参考。

电场耦合屏蔽：·不要让屏蔽电缆悬浮，应接到屏蔽范围内所包括电路的基准电位上。

·如果屏蔽电缆分几段，在使用连接器时，每一段电缆必须与相邻段电缆依次连接在一起，并且仅把最后一段连接到信号基准点上。

·如果信号地多于一个，每一屏蔽层应连接到其自身被测信号的基准电位上。

·不要将屏蔽电缆两端都直接接“地”。

·不允许屏蔽电缆相对基准电位有电压。

·使屏蔽电缆捕获的噪声合理地返回“地”线。

磁场耦合屏蔽：·接收电路的放置应当尽可能远离磁场源。

·不允许走线与磁场平行，而要与磁场成直角。

·根据频率和场强选用适当的材料屏蔽磁场。

使用场所：其实在现场，正确敷设电缆比屏蔽更重要，只要采取适当的措施，并不是所有信号都要采用屏蔽电缆才能满足使用要求。

①模拟量信号(特别是低电平的模拟信号如热电偶信号、热电阻信号等)，对高频的脉冲信号的抗干扰能力是很差的。

建议用屏蔽双绞线连接，且这些信号线必须单独占用电缆管或电缆槽，不可与其他信号在同一电缆管(或槽)中走线。

②低电平的开关信号(干接点信号)、数据通信线路(RS-232、RS-485 等)对低频的脉冲信号的抗干扰能力比模拟信号要强，但建议最好采用屏蔽双绞线(至少用双绞线)连接。

此类信号也要单独走线，不可和动力线及大负载信号线在一起平行走线。

屏蔽信号线：屏蔽信号线：在精度要求高、干扰严重的场合，应当采用屏蔽信号线。

表8-2列出几种常用的屏蔽信号线的结构类型及其对干扰的抑制效果。

屏蔽双绞线与屏蔽电缆相比：屏蔽双绞线与屏蔽电缆相比，性能稍差，但波阻抗高、体积小、可挠性好、装配焊接方便，特别适用于互补信号的传输。

双绞线之间的串模干扰小、价格低廉，是计算机控制实时系统常用的传输介质。

信号线的敷设：选择了合适的信号线，还必须合理地进行敷设。

否则，不仅达不到抗干扰的效果，反而会引进干扰。

信号线的敷设要注意以下事项：（1）数模莫混：模拟信号线与数字信号线不能合用同一根电缆，要绝对避免信号线与电源线合用同一根电缆。

（2）单端接地：屏蔽信号线的屏蔽层要一端接地，同时要避免多点接地。

（3）远离干扰源：信号线的敷设要尽量远离干扰源，如避免敷设在大容量变压器、电动机等电器设备的附近。

（4）如果有条件，将信号线单独穿管配线（5）在电缆沟内从上到下依次架设信号电缆、直流电源电缆、交流低压电缆、交流高压电缆。

信号线和交流电力线之间的最少间距：供布线时参考。

信电分离：信电分离：信号电缆与电源电缆必须分开，并尽量避免平行敷设。

如果现场条件有限，信号电缆与电源电缆不得不敷设在一起时，则应满足以下条件：①隔板：电缆沟内要设置隔板，且使隔板与大地连接，如图8-17（a）所示。

使用场所：其实在现场，正确敷设电缆比屏蔽更重要，只要采取适当的措施，并不是所有信号都要采用屏蔽电缆才能满足使用要求。

①模拟量信号(特别是低电平的模拟信号如热电偶信号、热电阻信号等)，对高频的脉冲信号的抗干扰能力是很差的。

建议用屏蔽双绞线连接，且这些信号线必须单独占用电缆管或电缆槽，不可与其他信号在同一电缆管(或槽)中走线。

②低电平的开关信号(干接点信号)、数据通信线路(RS-232、RS-485 等)对低频的脉冲信号的抗干扰能力比模拟信号要强，但建议最好采用屏蔽双绞线(至少用双绞线)连接。

此类信号也要单独走线，不可和动力线及大负载信号线在一起平行走线。

屏蔽信号线：屏蔽信号线：在精度要求高、干扰严重的场合，应当采用屏蔽信号线。

表8-2列出几种常用的屏蔽信号线的结构类型及其对干扰的抑制效果。

屏蔽双绞线与屏蔽电缆相比：屏蔽双绞线与屏蔽电缆相比，性能稍差，但波阻抗高、体积小、可挠性好、装配焊接方便，特别适用于互补信号的传输。

双绞线之间的串模干扰小、价格低廉，是计算机控制实时系统常用的传输介质。

信号线的敷设：选择了合适的信号线，还必须合理地进行敷设。

否则，不仅达不到抗干扰的效果，反而会引进干扰。

信号线的敷设要注意以下事项：（1）数模莫混：模拟信号线与数字信号线不能合用同一根电缆，要绝对避免信号线与电源线合用同一根电缆。

（2）单端接地：屏蔽信号线的屏蔽层要一端接地，同时要避免多点接地。

（3）远离干扰源：信号线的敷设要尽量远离干扰源，如避免敷设在大容量变压器、电动机等电器设备的附近。

（4）如果有条件，将信号线单独穿管配线（5）在电缆沟内从上到下依次架设信号电缆、直流电源电缆、交流低压电缆、交流高压电缆。

信号线和交流电力线之间的最少间距：供布线时参考。

信电分离：信电分离：信号电缆与电源电缆必须分开，并尽量避免平行敷设。

如果现场条件有限，信号电缆与电源电缆不得不敷设在一起时，则应满足以下条件：①隔板：电缆沟内要设置隔板，且使隔板与大地连接，如图8-17（a）所示。

传感器屏蔽电缆（RVVP）参数1. 介绍传感器屏蔽电缆（RVVP）是一种用于连接传感器与控制系统之间的电缆。

它具有屏蔽层，可有效减少干扰信号的影响，保证传感器信号的准确传输。

在各种工业自动化和控制系统中，RVVP电缆广泛应用于传感器信号传输、数据采集和控制信号传输等领域。

2. 结构RVVP电缆的结构主要包括导体、绝缘层、屏蔽层和护套。

2.1 导体RVVP电缆通常由多股细线组成，采用铜或铜合金作为导体材料。

多股细线的结构使电缆具有更好的柔韧性和抗拉强度。

2.2 绝缘层绝缘层用于隔离导体与屏蔽层，防止信号干扰和电缆损坏。

常用的绝缘材料有聚乙烯（PE）、聚氯乙烯（PVC）等。

2.3 屏蔽层屏蔽层是RVVP电缆的核心组成部分，起到屏蔽干扰信号的作用。

常见的屏蔽层结构包括铝箔屏蔽、铜丝编织屏蔽等。

铝箔屏蔽可以提供良好的抗干扰性能，而铜丝编织屏蔽则可以提供更高的屏蔽效果。

2.4 护套护套是保护电缆免受外界环境因素（如机械损伤、化学物质腐蚀等）的影响。

常用的护套材料有聚氯乙烯（PVC）、聚氨酯（PU）等。

3. 参数RVVP电缆的参数对于选择合适的电缆非常重要。

以下是常见的RVVP电缆参数：3.1 额定电压RVVP电缆的额定电压是指电缆在正常工作条件下能够承受的最高电压。

常见的额定电压有300V、500V、1000V等。

3.2 额定温度RVVP电缆的额定温度是指电缆在正常工作条件下能够承受的最高温度。

常见的额定温度有70℃、90℃等。

3.3 屏蔽方式RVVP电缆的屏蔽方式决定了其抗干扰能力。

常见的屏蔽方式有单屏蔽、双屏蔽、多屏蔽等。

双屏蔽和多屏蔽结构可以提供更好的抗干扰性能。

3.4 导体数量RVVP电缆的导体数量决定了其可传输的信号种类和数量。

常见的导体数量有2芯、3芯、4芯等。

3.5 外径RVVP电缆的外径决定了其在安装和布线时所需的空间大小。

外径越小，电缆的柔韧性和可弯曲性越好。

3.6 阻燃等级RVVP电缆的阻燃等级是指电缆在火灾情况下的阻燃性能。

信号线的屏蔽层接地方式你知道吗？什么是信号地信号地（SG）是各种物理量的传感器、信号源零电位以及电路中信号的公共基准地线（相对零电位）。

此处信号一般指模拟信号或者能量较弱的数字信号，易受电源波动或者外界因素的干扰，导致信号的信噪比（SNR）下降。

特别是模拟信号，信号地的漂移，会导致信噪比下降；信号的测量值产生误差或者错误，可能导致系统设计的失败。

因此对信号地的要求较高，也需要在系统中特殊处理，避免和大功率的电源地、数字地以及易产生干扰地线直接连接。

尤其是微小信号的测量，信号地通常需要采取隔离技术。

信号电路接地和电源接地的主要目的电源（电气装置）接地，主要目的：1、保障人身和设备安全，防止电气装置绝缘损坏时外壳可能带电，人触及会有电击危险；2、系统运行需要，如交流电力系统的中性点接地、直流系统中的电源正极或中点接地。

信号电路接地的目的：保证信号具有稳定的基准电位。

为使电子设备工作时有一个统一的参考电位，避免有害电磁场的干扰，使电子设备稳定可靠的工作，电子设备中的信号电路应接地，简称为信号地。

信号接地与电源接地有什么区别？电源地主要是针对电源回路电流所走的路径而言的，一般来说电源地流过的电流较大，而信号地主要是针对两块芯片或者模块之间的通信信号的回流所流过的路径，一般来说信号地流过的电流很小，其实两者都是GND，之所以分开来说，是想让大家明白在布PCB板时要清楚地了解电源及信号回流各自所流过的路径，然后在布板时考虑如何避免电源及信号共用回流路径，如果共用的话，有可能会导致电源地上大的电流会在信号地上产生一个电压差（可以解释为：导线是有阻抗的，只是很小的阻值，但如果所流过的电流较大时，也会在此导线上产生电位差，这也叫共阻抗干扰），使信号地的真实电位高于0V，如果信号地的电位较大时，有可能会使信号本来是高电平的，但却误判为低电平。

当然电源地本来就很不干净，这样做也避免由于干扰使信号误判。

所以将两者地在布线时稍微注意一下，就可以。

信号线屏蔽层如何接地？电缆信号线的屏蔽层接地方式信号地(SG)是各种物理量的传感器、信号源零电位以及电路中信号的公共基准地线(相对零电位)。

此处信号一般指模拟信号或者能量较弱的数字信号，易受电源波动或者外界因素的干扰，导致信号的信噪比(SNR)下降。

特殊是模拟信号，信号地的漂移，会导致信噪比下降；信号的测量值产生误差或者错误，可能导致系统设计的失败。

因此对信号地的要求较高，也需要在系统中特别处理，避开和大功率的电源地、数字地以及易产生干扰地线直接连接。

尤其是微小信号的测量，信号地通常需要实行隔离技术。

屏蔽电缆的屏蔽层主要由铜、铝等非磁性材料制成，并且厚度很薄，远小于使用频率上金属材料的集肤深度，屏蔽层的效果主要不是由于金属体本身对电场、磁场的反射、汲取而产生的，而是由于屏蔽层的接地产生的，接地的形式不同将直接影响屏蔽效果。

对于电场、磁场屏蔽层的接地方式不同。

可采纳不接地、单端接地或双端接地总结：单端接地:1) 屏蔽电缆的单端接地对于避开低频电场的干扰是有关心的。

或者说它能够避开波长λ 远远大于电缆长度L 的频率干扰。

Lλ /202) 电缆屏蔽层单端接地能够避开屏蔽层上的低频电流噪声。

这种电流在内部导致共模干扰电压并且有可能干扰模拟量设备。

3) 屏蔽层的单端接地对于那些对低频干扰敏感的电路（模拟量电路）来说是可取的。

4) 连续测量值的上下波动和永久偏差表示有低频干扰。

双端接地:1) 确保到电控柜或者插头（圆形接触）的连接经过一个大的导电区域（低感应系数）。

选择金属在金属上比非金属在非金属上要好。

2) 由于有些模拟量模块使用了脉冲技术（例如：处理器和A/D 转换器集成在同一模块中），建议将模拟量信号彼此间屏蔽，确保正确的等电位连接，只有在这种状况下进行双端接地。

3) 通常金属箔屏蔽层的传输阻抗远远大于铜编织线的屏蔽层，其效果相差5－10 倍,不能用作数字信号电缆。

4) 间或的功能失灵表明有高频干扰。
