SF6断路器运行情况及分析上海超高压输变电公司(上海　200063) 陈海波　秦维陶An Analysis on Operati n g Condition of SF6C ircuit BreakerChen H a ibo,Q in W eitaoShanghai Ex tra H igh V o ltage Pow er T ran s m issi on Co.Shanghai200063关键词　SF6断路器　设备分析　运行经验摘　要　阐述了500kV5种,220kV16种,110kV6种,35kV11种SF6断路器在上海超高压输变电公司的运行情况,详细分析了各类断路器在运行中发生过的异常情况,介绍了解决的措施和效果。

我公司担负着上海地区220kV以上变电站及线路筹建、运行和检修工作,年输电量占上海市的90%,设备数量大,种类型号繁多,其中断路器制造厂愈10多家,来自近8个国家。

1　断路器类型至1998年6月,我公司35～500kV SF6断路器的类型、数量见表1。

表1　公司管辖的断路器统计型 号制造厂机构型式数　量500kVEL F SL724ABB气动18SFM T250B三菱气动5LW122500沈高液压4EL F SP72211ABB液压弹簧1O FPTB2500日立气动1220kVLW22220西高液压5LW72220平开液压1EL F SP421ABB液压弹簧193A T2西门子液压73AQ2西门子液压2LW112220沈高气动10LW152220西高气动3LW62220平开液压71LW62220沈高液压3EL F SL422ABB气动71245M HM e22Y M N G气动243A T3西门子液压6FX-12阿斯通液压18LW□2220华通液压6LW122220沈高气动7LW172220华通气动4型 号制造厂机构型式数　量110kVH PL2145A SEA弹簧4LW62110平开液压7EL F SL221ABB气动8S12145A EG弹簧7LW142110西高液压7LW172110华通气动835kVLW8235泰安弹簧58702SFM270A三菱弹簧1EL F SL221ABB气动13A F西门子弹簧16SPS西门子弹簧153AQ12EE西门子液压4LW6235平开液压52LW263沈高气动4302SFGP225三菱弹簧18FP苏州阿斯通液压13LW18沈阳东北液压1 各电压等级SF6断路器的进口和国产的数量及比例见表2,断路器各类操动机构的数量和比例见表3。

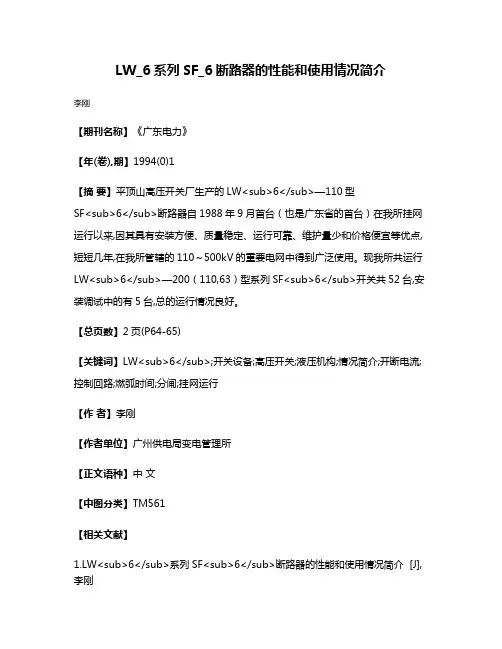

LW_6系列SF_6断路器的性能和使用情况简介
李刚
【期刊名称】《广东电力》
【年(卷),期】1994(0)1
【摘要】平顶山高压开关厂生产的LW₆—110型
SF₆断路器自1988年9月首台（也是广东省的首台）在我所挂网运行以来,因其具有安装方便、质量稳定、运行可靠、维护量少和价格便宜等优点,短短几年,在我所管辖的110～500kV的重要电网中得到广泛使用。

现我所共运行LW₆—200（110,63）型系列SF₆开关共52台,安装调试中的有5台,总的运行情况良好。

【总页数】2页(P64-65)
【关键词】LW₆;开关设备;高压开关;液压机构;情况简介;开断电流;控制回路;燃弧时间;分闸;挂网运行
【作者】李刚
【作者单位】广州供电局变电管理所
【正文语种】中文
【中图分类】TM561
【相关文献】
1.LW₆系列SF₆断路器的性能和使用情况简介 [J], 李刚
2.LW6系列SF_6断路器常见故障及其分析处理 [J], 陈春鹰
3.LW_6型断路器SF_6气体密度现场校验工艺改进 [J], 黄祖冲;王培义;张凤龙
4.加强对LW3─10系列SF_6断路器运行中的维护管理 [J], 傅明元
5.LN2系列SF_6断路器及其运行情况 [J], 赵宝宽
因版权原因，仅展示原文概要，查看原文内容请购买。

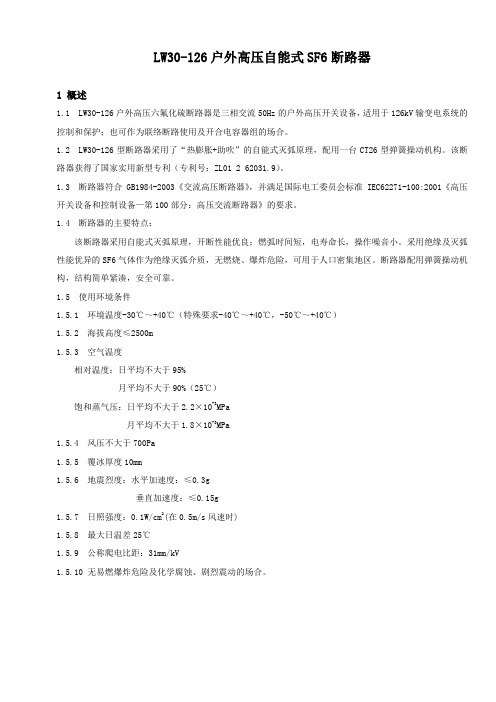

LW30-126户外高压自能式SF6断路器1 概述1.1 LW30-126户外高压六氟化硫断路器是三相交流50Hz的户外高压开关设备，适用于126kV输变电系统的控制和保护；也可作为联络断路使用及开合电容器组的场合。

1.2 LW30-126型断路器采用了“热膨胀+助吹”的自能式灭弧原理，配用一台CT26型弹簧操动机构。

该断路器获得了国家实用新型专利（专利号：ZL01 2 62031.9）。

1.3 断路器符合GB1984-2003《交流高压断路器》，并满足国际电工委员会标准IEC62271-100:2001《高压开关设备和控制设备—第100部分：高压交流断路器》的要求。

1.4 断路器的主要特点：该断路器采用自能式灭弧原理，开断性能优良；燃弧时间短，电寿命长，操作噪音小。

采用绝缘及灭弧性能优异的SF6气体作为绝缘灭弧介质，无燃烧、爆炸危险，可用于人口密集地区。

断路器配用弹簧操动机构，结构简单紧凑，安全可靠。

1.5 使用环境条件1.5.1 环境温度-30℃～+40℃（特殊要求-40℃～+40℃，-50℃～+40℃）1.5.2 海拔高度≤2500m1.5.3 空气温度相对温度：日平均不大于95%月平均不大于90%（25℃）饱和蒸气压：日平均不大于2.2³10-3MPa月平均不大于1.8³10-3MPa1.5.4 风压不大于700Pa1.5.5 覆冰厚度10mm1.5.6 地震烈度：水平加速度：≤0.3g垂直加速度：≤0.15g1.5.7 日照强度：0.1W/cm2(在0.5m/s风速时)1.5.8 最大日温差25℃1.5.9 公称爬电比距：31mm/kV1.5.10 无易燃爆炸危险及化学腐蚀、剧烈震动的场合。

2. 主要技术参数2.1 断路器主要技术参数，见表1。

2.2 断路器装配调整参数（见表2）。

表2( “Ve”代表额定电压)3 产品结构及工作原理3.1 断路器为三相分立的瓷柱式结构，三相共用一个底架，配用一台CT26弹簧操动机构，机构输出拐臂通过拉杆与断路器本体相连。

六氟化硫断路器开断性能及其应用SF6断路器是采用SF6气体作为灭弧介质和绝缘介质的断路器，由于SF6具有绝缘强度高、灭弧性能强、化学性能稳定等特性，因此SF6断路器既可制成高技术参数，又能较好地适应电网的各种运行方式，日益得到广泛的应用，已成为电力系统中主要控制设备之一。

标签：六氟化硫断路器开断性能应用我国各电压等级电力系统中应用SF6断路器亦越来越多。

为此，进一步了解SF6断路器在电力系统各种运行方式下的开断特性是有必要的。

1 开断短路电流高压断路器开断短路电流的能力决定于断路器在开断短路电流时能否熄弧。

如果弧隙介质强度超过恢复电压强度则电弧熄灭，反之电弧重燃。

可见介质强度恢复得越快，峰值越高，断路器就越容易灭弧。

所以熄弧条件为ui(t)＞uhf(t).ui(t)主要由断路器灭弧装置性能和灭弧介质觉得；uhf(t)主要取决于电网参数。

恢复电压是由瞬态灰度电压和工频恢复电压两部分组成。

虽然瞬态恢复电压出现时间只有几微秒，但却是决定能否灭弧的主要因素。

瞬态恢复电压消失后，过渡到工频恢复电压。

SF6断路器介质强度恢复较空气断路器和油断路器来得快，因此不易被恢复电压击穿而起弧，开断能力大大高于少油和空气断路器。

2 切合空载长线断路器切、合空载长线是电网常见的操作方式。

断路器切合空载长线性能的优劣，对电网安全运行极为重要。

空载长线是一种分布参数电路。

断路器在切空载长线时，其开断电流不大，但在开断过程中当电流过零电弧熄灭时，线路电容的充电电压保持不变，电源电压仍按工频电压变化，因此断口间电压：U=电源电压－电容上充电电压=Umaxsin(wt＋φ)－UC0式中：Umax—电源电压幅值；φ—初相角；UC0—中充电电压起始值，一般其数值与Umax相等。

如果在wt＋φ=■时线路被开断，经半周波后wt＋φ=■π，电源电压达到反向幅值，此时断口见电压为：U=Umaxsin■π－UC0=－2Umax在开断空载长线时，如果断口不发生重燃，即仅出现2Umax的电压，如此时断口间绝缘强度超过2Umax，则电弧熄灭；否则电弧重燃，在线路中产生高频振荡，线路过电压倍数随重燃次数的增加而增加，如断口发生多次重燃，在线路电容C上可能产生3、5、7倍过电压，威胁电网和设备的安全。

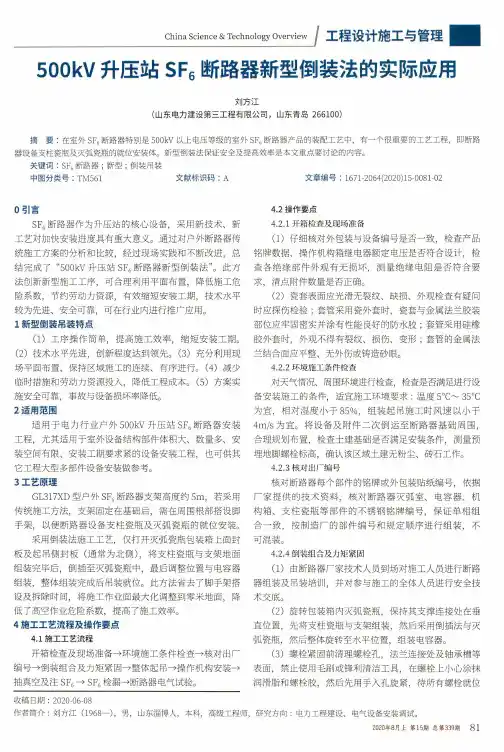

China Science & Technology Overview/工程设计施工与管理■!500kV升压站SF6断路器新型倒装法的实际应用刘方江(山东电力建设第三工程有限公司，山东青岛266100)摘要：在室外SF6断路器特别是500k V以上电压等级的室外SF6断路器产品的装配工艺中，有一个很重要的工艺工程，即断路 器设备支柱瓷瓶及灭弧瓷瓶的就位安装体。

新型倒装法保证安全及提高效率是本文重点要讨论的内容。

关键词：SF6断路器；新型；倒装吊装中图分类号：TM561 文献标识码：A 文章编号：1671-2064(2020)15-0081-020引言呂&断路器作为升压站的核心设备，采用新技术、新 工艺对加快安装进度具有重大意义。

通过对户外断路器传 统施工方案的分析和比较，经过现场实践和不断改进，总 结完成了 “500kV升压站SF6断路器新型倒装法”。

此方 法创新新型施工工序，可合理利用平面布置，降低施工危 险系数，节约劳动力资源，有效缩短安装工期，技术水平 较为先进、安全可靠，可在行业内进行推广应用。

1新型倒装吊装特点(1)工序操作简单，提高施工效率，缩短安装工期。

(2)技术水平先进，创新程度达到领先。

（3)充分利用现 场平面布置，保持区域施工的连续、有序进行。

（4)减少 临时措施和劳动力资源投入，降低工程成本。

（5)方案实 施安全可靠，事故与设备损坏率降低。

2适用范围适用于电力行业户外500kV升压站SF6断路器安装 工程，尤其适用于室外设备结构部件体积大、数量多、安 装空间有限、安装工期要求紧的设备安装工程，也可供其 它工程大型多部件设备安装做参考。

3工艺原理GL317XD型户外SF6断路器支架高度约5m,若采用 传统施工方法，支架固定在基础后，需在周围根部搭设脚 手架，以便断路器设备支柱瓷瓶及灭弧瓷瓶的就位安装。

采用倒装法施工工艺，仅打开灭弧瓷瓶包装箱上面封 板及起吊侧封板（通常为北侧），将支柱瓷瓶与支架地面 组装完毕后，倒插至灭弧瓷瓶中，最后调整位置与电容器 组装，整体组装完成后吊装就位。

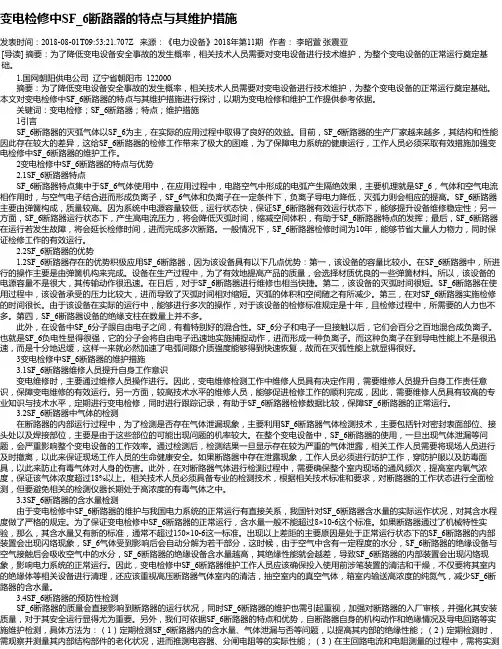

变电检修中SF_6断路器的特点与其维护措施发表时间：2018-08-01T09:53:21.707Z 来源：《电力设备》2018年第11期作者：李昭萱张震亚[导读] 摘要：为了降低变电设备安全事故的发生概率，相关技术人员需要对变电设备进行技术维护，为整个变电设备的正常运行奠定基础。

1.国网朝阳供电公司辽宁省朝阳市 122000摘要：为了降低变电设备安全事故的发生概率，相关技术人员需要对变电设备进行技术维护，为整个变电设备的正常运行奠定基础。

本文对变电检修中SF_6断路器的特点与其维护措施进行探讨，以期为变电检修和维护工作提供参考依据。

关键词：变电检修；SF_6断路器；特点；维护措施1引言SF_6断路器的灭弧气体以SF_6为主，在实际的应用过程中取得了良好的效益。

目前，SF_6断路器的生产厂家越来越多，其结构和性能因此存在较大的差异，这给SF_6断路器的检修工作带来了极大的困难，为了保障电力系统的健康运行，工作人员必须采取有效措施加强变电检修中SF_6断路器的维护工作。

2变电检修中SF_6断路器的特点与优势2.1SF_6断路器特点SF_6断路器特点集中于SF_6气体使用中，在应用过程中，电路空气中形成的电弧产生隔绝效果，主要机理就是SF_6，气体和空气电流相作用时，与空气电子结合进而形成负离子，SF_6气体和负离子在一定条件下，负离子导电力降低，灭弧力则会相应的提高。

SF_6断路器主要由弹簧构成，质量较高。

因为系统中电源容量较低，运行状态快，保证SF_6断路器有效运行状态下，能够提升设备维修稳定性；另一方面，SF_6断路器运行状态下，产生高电流压力，将会降低灭弧时间，缩减空间体积，有助于SF_6断路器特点的发挥；最后，SF_6断路器在运行若发生故障，将会延长检修时间，进而完成多次断路。

一般情况下，SF_6断路器检修时间为10年，能够节省大量人力物力，同时保证检修工作的有效运行。

2.2SF_6断路器的优势1.2SF_6断路器存在的优势积极应用SF_6断路器，因为该设备具有以下几点优势：第一，该设备的容量比较小。

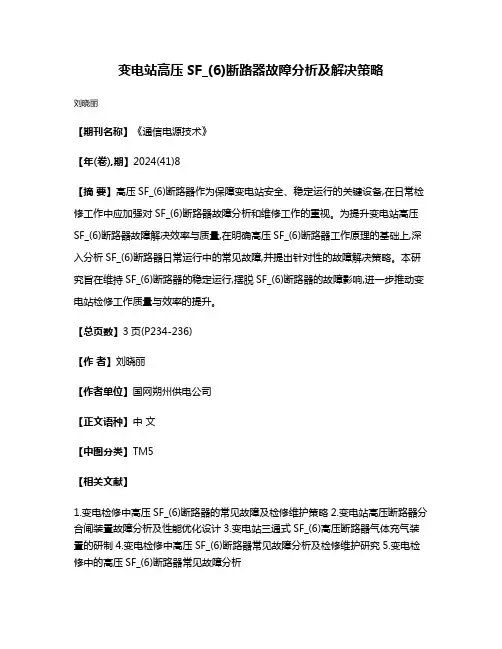

变电站高压SF_(6)断路器故障分析及解决策略
