微型断路器的脱扣特性与选用

脱扣特性曲线的意思，应用场合不同会有不同的特性曲线（电流-脱扣时间）。

B特性适用于纯阻性负载和低感照明回路；C特性适用于感性负载和高感照明回路；D特性适用于高感负载和较大冲击电流的配电系统；K特性适用于电机保护和变压器配电系统；他们的热脱扣特性和电磁脱扣特性是不一样的特性字母后面的数字是指额定电流如果想有更深的了解可参照GB10963瞬时过载能力，B：2倍、C：5倍、D：10倍IEC60898 标准规定的III 级限流要求B 型曲线：保护短路电流较小的负载(保护短路电流较小的负载)□脱扣特性: 瞬时脱扣范围(3～5) InC 型曲线：保护常规负载和配电线缆(配电保护)□脱扣特性: 瞬时脱扣范围(5～10) InD 型曲线：保护起动电流大的冲击性负荷(如电动机，变压器等)(动力保护)□脱扣特性: 瞬时脱扣范围(10～14) InK型脱扣曲线：具备1.2倍热脱扣动作电流和8～14倍磁脱扣动作范围，适用于保护电动机线路设备，有较高的抗冲击电流能力―――――――――――――――――对于微型断路器来讲，共有四种磁脱扣曲线类型的断路器，脱扣曲线A/B/C/D 1、A型脱扣曲线：磁脱扣电流为（2-3）In,适用于保护半导体电子线路，带小功率电源变压器的测量回路或线路长且电流小的系统2、B型脱扣曲线：磁脱扣电流为（3-5）In，适用于保护住户配电系统，家用电器的保护和人身安全保护3、C型脱扣曲线：磁脱扣电流为（5-10）In，适用于保护配电线路以及具有较高接通电流的照明线路4、D型脱扣曲线：磁脱扣电流为（10-20）In，适用于保护具有很高冲击电流的设备，如变压器，电磁阀等如果是微断的话：B型是3~5倍额定电流时脱扣C型是5~10倍额定电流时脱扣D型是10~14倍额定电流时脱扣按断路器脱扣反时限的特性（也就是说过载电流越大，脱扣时间越短），和脱扣特性曲线图（主要是看在多大的电流下多长时间左右脱扣）。

然后按用电设备的要求来选用。

ABBS260微型断路器选型指南ABB S260系列微型断路器选型指南本⽂选⾃：⼯控商务⽹规格：ABB S260微型断路器选型指南意义：为了更快更精确筛选出客户要求的产品，提⾼客户的满意度和交易率事件类别：产品选型(⾃动⽣成）应⽤岗位：[业务业务助理技术后勤]需备资质：[对S260微型断路器主要技术参数了解和熟悉]品牌：ABB 系列：S260 品名：微型断路器客户类型：全部⾏业：全部⼀. 名词解释1.1额定电流：电⽓设备的额定电流是指在基准环境温度下，在额定电压⼯作条件下，发热不超过长期发热允许温度时所允许长期通过的最⼤电流。

1.2分断能⼒：断路器的分断能⼒是指该断路器安全切断故障电流的能⼒。

1.3脱扣器：s260系列微型断路器有电磁脱扣器与热脱扣器。

（1）电磁脱扣器：只提供磁保护，也就是短路保护，其实际上是⼀个磁回⼒，当电流⾜够⼤时产⽣的磁场⼒克服反⼒弹簧吸合衔铁打击牵引杆从⽽带动机构动作切断电路。

（2）热磁脱扣器：由于每相电流都对应安装有⼀个电磁脱扣装置和⼀个热脱扣装置，在任何⼀相短路或者过载时，相应的电磁脱扣装置或热脱扣装置均会动作。

1.4接线⽅式：两⽤端⼦可同时连接电缆和汇流排当额定电流⼩于40A时，⽤0.75-25的导线当额定电流为50、63A时，⽤0.75-35的导线⼆. 了解信息2.1 S260微型断路器的选型必须向客户了解以下技术参数信息：2.2 S260微型断路器的系列：S260S260OVS260UCS260（PT）S260（G）S260（M）S260H2.3 S260微型断路器的额定电流（A）：0.5、1、2、3、4、6、10、16、20、25、32、40、50、630.5~50（S260（G）脱扣特性为C）3、6、10（S260（PT））2.4 S260微型断路器脱扣器形式：热磁式（S260、S260OV、S260UCS260（G）、S260（M）、S260H）单磁式（S260（PT）、S260（M））2.5 极数：1、2、3、4 、1+NA脱扣特性：B、C、D、K注意事项1. 准备好签和笔，以便记录客户所需产品的要求。

断路器A型B型C型和D型脱扣曲线的含义和用途文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]断路器A型、B型、C型和D型脱扣曲线的含义和用途脱扣特性曲线的意思，应用场合不同会有不同的特性曲线（电流-脱扣时间）。

B特性适用于纯阻性负载和低感照明回路；C特性适用于感性负载和高感照明回路；D特性适用于高感负载和较大冲击电流的配电系统；K特性适用于电机保护和变压器配电系统；他们的热脱扣特性和电磁脱扣特性是不一样的特性字母后面的数字是指额定电流如果想有更深的了解可参照GB10963瞬时过载能力，B：2倍、C：5倍、D：10倍IEC60898标准规定的III级限流要求B型曲线：保护短路电流较小的负载(保护短路电流较小的负载)□脱扣特性:瞬时脱扣范围(3～5)InC型曲线：保护常规负载和配电线缆(配电保护)□脱扣特性:瞬时脱扣范围(5～10)InD型曲线：保护起动电流大的冲击性负荷(如电动机，变压器等)(动力保护)□脱扣特性:瞬时脱扣范围(10～14)In？―――――――――――――――――对于微型断路器来讲，共有四种磁脱扣曲线类型的断路器，脱扣曲线A/B/C/D1、A型脱扣曲线：磁脱扣电流为（2-3）In,适用于保护半导体电子线路，带小功率电源变压器的测量回路或线路长且电流小的系统2、B型脱扣曲线：磁脱扣电流为（3-5）In，适用于保护住户配电系统，家用电器的保护和人身安全保护3、C型脱扣曲线：磁脱扣电流为（5-10）In，适用于保护配电线路以及具有较高接通电流的照明线路4、D型脱扣曲线：磁脱扣电流为（10-20）In，适用于保护具有很高冲击电流的设备，如变压器，电磁阀等A特性：2倍额定电流，很少用，一般用于半导体保护；B特性：2~3倍额定电流，一般用于变压器侧的二次回路保护；C特性：5~10倍额定电流，该特性是最常用的，一般用于建筑照明用电等等；D特性：10~20倍额定电流，一般用于动力配电.Ｋ特性（ABB专利），它主要是用于额定电流４０Ａ以下的电动机系统按照区分进行断路器特性选择。

ABB 建筑电器元件选用说明
1）前页仅为常用的建筑电器元件，供用户优先选用。

2）ABB 公司能提供种类繁多的建筑电器元件和配件，可满足用户各类电气安装要求。

3）若需以下产品请与 ABB 公司各地的办事处联系：
A）不同短路分断能力的微型断路器，可达 50kA/400V。

或限流能力高达100kA 的限流器件。

B）额定电流高于 63A 的微型断路器，可达125A。

C）为微型断路器配套的各类附件，如封闭型母线，辅助接点，报警接点，侧板，盖板，锁扣，欠压脱扣机构等。

D）各种漏电保护器件或漏电保护断路器，额定电流可高于 63A，或有选择性保护功能，或能满足脉动型漏电保护的需要。

E）微型熔断器式开关。

F）各类时间继电器或计时器，钟表型或电子数字型。

G）各类电压表，电流表等。

H）各类指示灯，按钮等。

I )微型接触器和热继电器。

J）微型变压器，控制继电器。

K）避雷器，浪涌电压吸收器。

L）各类控制开关。

M）各类电压、电流继电器和变送器。

N）各类小型配电箱，铁制或工程塑料制，户内或户外型，墙挂或埋入式，供照明或动力配电之用。

N）SMISSLINE 柔性集成母线与元件组合系统。

O）ABB i-bus EIB （欧州安装总线系统）。

5 - 2。

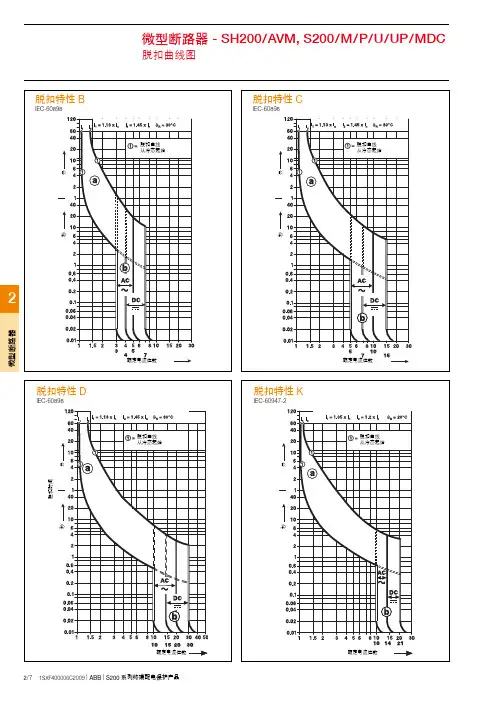

微型断路器22/7 1SXF400006C2009 | ABB | S200 系列终端配电保护产品脱扣曲线图微型断路器2ABB | S200 系列终端配电保护产品 | 1SXF400006C2009 2/8脱扣曲线图微型断路器22/9 1SXF400006C2009 | ABB | S200 系列终端配电保护产品微型断路器在选型时，如果存在以下因素时，需要考虑降低容量使用。

● 环境温度对载流能力的影响● 多台产品连续并排安装● 海拔高度对断路器的影响● 电源频率对断路器的影响环境温度对载流能力的影响断路器在不同的环境温度下所承载的电流是不同的，不同脱扣特性的基准环境温度也有所不同。

B /C /D 脱扣特性 ：基准环境温度 ：30℃K / Z 脱扣特性 ：基准环境温度 ：20℃性能影响因素B /C /D 脱扣特性产品在不同环境温度下的载流能力K / Z脱扣特性产品在不同环境温度下的载流能力微型断路器2ABB | S200 系列终端配电保护产品 | 1SXF400006C2009 2/10性能影响因素例：S202-C16（温度为 40℃）海拔高度对断路器的影响根据 IEC60898-1 产品标准规定，普通断路器安装地点的海拔高度一般不超过 2000m （6600ft ），在此海拔高度下，MC Ｂ 的性能不会发生改变。

但是对于安装在更高海拔时（海拔超过 2000 米），由于气候（空气密度）、安装位置、介电常数、冷却能力气压等条件的改变，微型断路器的整体性能也会随之发生变化，必须降级使用。

这主要体现在一些重要参数的变化，例如最大工作电压和额定电流。

电源频率对断路器的影响根据 IEC60898-1 产品标准规定，微型断路器的基准频率在50 - 60Hz 。

对于其他频率值，磁脱扣电流值需要乘以一个相应的系数H。

根据 IEC60898-1 产品标准规定，微型断路器的基准频率在50 - 60Hz 。

对于其他频率值，磁脱扣电流值需要乘以一个相应的系数 H 。

微型断路器的A、B、C、D型原来是这样选择微型断路器的A、B、C、D型原来是这样选择的原创：红豆杉电圈360 8月23日断路器通用的脱扣特性有A、B、C、D四种。

那么我们该如何选择呢？D型断路器：10-20倍额定电流，主要在用电器瞬时电流较大的环境，一般家庭也比较少用，适用于高感负载和较大冲击电流的系统，常用于保护具有很高冲击电流的设备，如电动机等。

C型断路器：5-10倍额定电流，需在0.1秒内脱扣，该特性的断路器最为常用，常用于保护配电线路以及具有较高接通电流的照明线路。

B型断路器：2-3倍额定电流，一般用于纯阻性负载和低压照明回路，常用于住户的配电箱，保护家用电器和人身安全，目前使用较少。

A型断路器：2倍额定电流，很少使用，一般用于半导体保护（一般情况下都使用保险丝）；所谓的多少倍电流，就是抗冲击电流，承受一定的持续时间开关不跳闸，它的特性就是避开冲击电流。

低压断路器的脱扣器选型：断路器的脱扣器型式有过电流脱扣器、欠电压脱扣器、分励脱扣器等。

过电流脱扣器还可以分为过载脱扣器和短路电流脱扣器，并有长延时、短延时、瞬时之分，过电流脱扣器最为常用。

过电流脱扣器其动作电流整定值可以是固定的也可以是可调的，调节时通常利用旋转或者是调节杠杆。

电磁式过电流脱扣器同样的有固定和可调两种。

而电子式过电流脱扣器一般都是可调的。

断路器的分断能力指的就是能够承受最大的短路电流，所以旋转断路器的分断能力必须大于其保护设备的短路电流。

过电流脱扣器按安装方式又可以分为固定安装或模块安装，固定安装为在出厂时脱扣器和断路器就加工成一体，一旦出厂后其脱扣器的额定电流不可调，而模块化安装脱扣器作为断路器的一个安装模块，可以随时可调，灵活性强。

瞬时型：0.02S，用于短路保护；短延时型：0.1-0.4S，用于短路、过载保护；长延时型：小于10S，用于过载保护；目前常用的DZ系列空气开关（带漏电保护的小型断路器），常见的规格有：C16、C25、C32、C40、C60、C80、C100等，其中C代表脱扣电流特性为C，即起跳电流，例如C20表示起跳电流为20A,跳闸特性为C曲线，一般安装3500W 热水器要选择C20的断路器，安装6500W热水器要用C32的断路器。

微型断路器脱扣曲线是指微型断路器在不同电流负载下的脱扣时间与电流之间的关系曲线。

它用于描述微型断路器在过载或短路情况下的保护特性。

微型断路器脱扣曲线通常分为B、C、D 三种类型，它们的脱扣特性不同，适用于不同的负载类型和应用场合。

B 型脱扣曲线：用于保护电动机和其他感性负载。

在短路情况下，B 型脱扣曲线具有较短的脱扣时间，可以快速切断短路电流，保护设备和线路。

C 型脱扣曲线：用于保护照明和其他阻性负载。

C 型脱扣曲线的短路脱扣时间比B 型长，但比
D 型短，能够在短路时提供一定的延时，以避免误动作。

D 型脱扣曲线：用于保护高感性负载，如变压器等。

D 型脱扣曲线的短路脱扣时间最长，可以在短路时提供更长的延时，以适应高感性负载的起动电流。

通过选择合适的微型断路器脱扣曲线，可以确保在不同的负载类型和应用场合下，微型断路器能够提供可靠的过载和短路保护。

微断的选择及空调选用计算2007-07-27 16:26:23| 分类：读书-管理阅读154 评论0 字号：大中小订阅微型断路器的选择使用微型断路器(以下简称MCB)是建筑电气终端配电装置中使用最广泛的一种终端保护电器。

MCB虽然是一种终端电器。

但它量大面广，若选用了不合适的MCB，造成的损失也是惨重的。

本文根据MCB的常用电气参数谈MCB的正确选用方法。

MCB 的额定分断能力额定分断能力就是在保证断路器不受任何损坏的前提下能分断的最大短路电流值。

现在市场上见到的MCB，根据各制造厂商提供的有关技术资料和设计手册，一般有4．5kA、6kA、10kA等几种额定分断能力。

我们在选用MCB时，应当像选用MCCB(塑壳断路器)、ACB(框架式断路器)一样，计算在该使用场合的最大短路容量，再选择MCB。

如果MCB的额定分断能力小于被保护范围内的短路故障电流，则在发生故障时，不但不能分断故障线路，还会因MCB的分断能力过小而引起MCB的爆炸，危及人身和其它电气设备线路的安全运行。

低压配电线路的短路电流与该供电线路的导线截面、导线敷设方式、短路点与电源距离长短、配电变压器的容量大小、阻抗百分比等电气参数有关。

一般工业与民用建筑配电变压器低压侧电压多为 0．23／O．4LV，变压器容量大多为1600kVA及以下，低压侧线路的短路电流随配电容量增大而增大。

对于不同容量的配变，低压馈线端短路电流是不同的。

一般来说，对于民用住宅、小型商场及公共建筑，由于由当地供电部门的低压电网供电，供电线路的电缆或架空导线截面较细，用电设备距供电电源距离较远，选用4．5kA及以上分断能力的MCB即可。

对于有专供或有10kV变配电站的用户，往往因供电线路的电缆萍面较粗，供电距离较短，应选用6kA及以上额定分断能力的MCB。

而对于如变配电站(站内使用的照明、动力电源直接取自于低压总母排)以及大容量车间变配电站(供车间用电设备)等供电距离较短的类似场合，则必须选用10kA及以上分断能力的MCB，具体设计时还必须进行校验。
