广联达的使用步骤流程1. 安装广联达软件•下载广联达软件安装包•执行安装包，按照安装向导进行安装•运行安装成功的广联达软件2. 创建新工程•打开广联达软件•在软件菜单栏中选择“文件” -> “新建” -> “工程”•在工程创建向导中输入工程名称和路径•点击“确定”按钮创建新工程•新工程创建成功后，在软件主界面中可见新建的工程3. 导入项目模型•点击软件主界面中的“模型管理”按钮•在模型管理界面中，点击“导入模型”按钮•选择要导入的模型文件，点击“打开”•在导入模型向导中选择导入的模型类型和设置相应的参数•点击“确定”按钮导入模型•导入成功后，在模型管理界面中可见导入的模型4. 创建施工计划•点击软件主界面中的“施工计划”按钮•在施工计划界面中，点击“新建”按钮•输入施工计划的名称和起始时间•点击“确定”按钮创建施工计划•在施工计划界面中可见新建的施工计划5. 添加施工任务•在施工计划界面中选择需要添加任务的施工计划•点击“添加任务”按钮•在添加任务对话框中选择任务的名称、起始时间、结束时间等信息•点击“确定”按钮添加任务•添加的任务会显示在施工计划界面中的任务列表中6. 调整施工计划•在施工计划界面中选择需要调整的施工计划•拖动任务的时间段或者调整任务的起始时间和结束时间•施工计划会自动根据调整的任务时间进行更新•调整完成后，点击“保存”按钮保存施工计划7. 查看施工进度•在施工计划界面中选择需要查看进度的施工计划•点击“查看进度”按钮•在进度界面中可以看到施工任务的进度情况•进度界面还可以查看任务的延误情况并做出相应的调整8. 生成报表•在施工计划界面中选择需要生成报表的施工计划•点击“生成报表”按钮•在报表生成向导中选择要生成的报表类型和设置相应的参数•点击“确定”按钮生成报表•生成的报表可以导出为Excel、PDF等格式9. 数据导出与导入•在软件菜单栏中选择“文件” -> “导出” -> “导出数据”•选择要导出的数据类型和设置相应的参数•点击“确定”按钮导出数据•在软件菜单栏中选择“文件” -> “导入” -> “导入数据”•选择要导入的数据文件，点击“打开”•在导入数据向导中选择数据类型和设置相应的参数•点击“确定”按钮导入数据以上就是使用广联达软件的基本步骤流程，通过按照这些步骤来操作，您可以更好地利用广联达软件进行项目管理和施工计划的制定与管理。

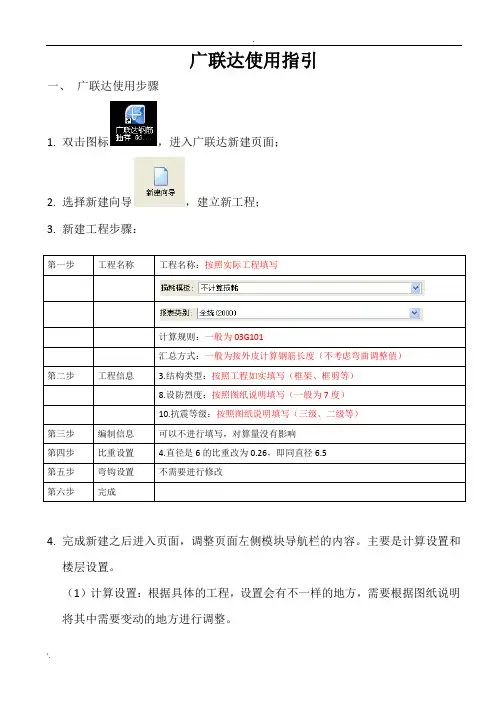

广联达使用指引一、广联达使用步骤1.双击图标，进入广联达新建页面；2.选择新建向导，建立新工程；3.新建工程步骤：4.完成新建之后进入页面，调整页面左侧模块导航栏的内容。
主要是计算设置和楼层设置。
（1）计算设置：根据具体的工程，设置会有不一样的地方，需要根据图纸说明将其中需要变动的地方进行调整。
（2）搭接设置：所有定尺均调整为0。
（3）楼层设置：将下面一行楼层缺省钢筋设置中的各构件砼标号按照图纸说明进行相应调整。
二、设置完成之后就进入绘图输入界面。
开始按照图纸进行绘图。
（一）、没有电子图或电子图无法导入识别时1.建立轴网：按照图纸尺寸正确建立轴网。
当上下开间、左右进深轴号不同时，使用轴号自动排序功能，快速建立轴网，以防止轴网建立错误。
2.定义各构件：按照图纸正确的定义好各构件。
3.按照图纸进行绘制。
4.汇总计算，填写汇总表。
（二）、使用电子图纸进行导入识别时1.点击左侧模块导航栏，然后点击上面工具栏中的，导入CAD图。
2.按照模块导航栏中CAD识别的顺序进行CAD图识别修改。
识别时需注意的问题：识别梁时要注意梁的跨数与主次梁是否正确、清楚。
识别板负筋时要注意识别的负筋的布筋范围是否正确。
3.按照图纸对CAD不能识别的构件进行补充完整。
4.汇总计算，填写汇总表。
绘图完成需要自查及复检的项目具体如下：—-----------项目土建工程量计算自查、复检记录表填表日期：填表人：'.'.'.'.。
广联达钢筋算量软件操作程序
一、安装软件
1.打开广联达钢筋算量软件的安装文件，双击运行安装程序。
2.根据提示选择安装目录并点击“下一步”按钮。
3.点击“安装”按钮，等待软件安装完成。
4.安装完成后，点击“完成”按钮退出安装程序。
二、软件启动和界面介绍
1.双击桌面上的广联达钢筋算量软件图标启动软件。
2.软件启动后，会显示主界面，包括菜单栏、工具栏和绘图区域。
4.工具栏包括常用工具按钮，例如新建、打开、保存、计算等，可以通过工具栏快速访问常用功能。
三、使用方法
1.新建钢筋图形
a.点击工具栏上的“新建”按钮，或选择菜单栏中的“文件->新建”选项，打开新建钢筋图形的对话框。
b.在对话框中选择钢筋类型、尺寸、布置等参数，并指定钢筋图形的名称。
c.点击“确定”按钮，创建新的钢筋图形。
2.绘制钢筋图形
b.在绘图区域中通过鼠标点击或拖拽的方式绘制钢筋的轮廓。
c.根据需要可以设置钢筋的数量、间距、直径等属性。
4.进行钢筋计算
a.点击工具栏上的“计算”按钮，或选择菜单栏中的“计算->计算”选项，进行钢筋的数量计算。
b.根据钢筋的类型、属性和布置等参数，系统会自动计算出钢筋的数量和总长度。
c. 计算结果可以保存为Excel表格或打印输出。
四、注意事项
1.在使用软件时，要根据实际情况选择适合的钢筋类型和参数。
3.在进行钢筋计算前，要确保图形的属性和参数设置正确无误。

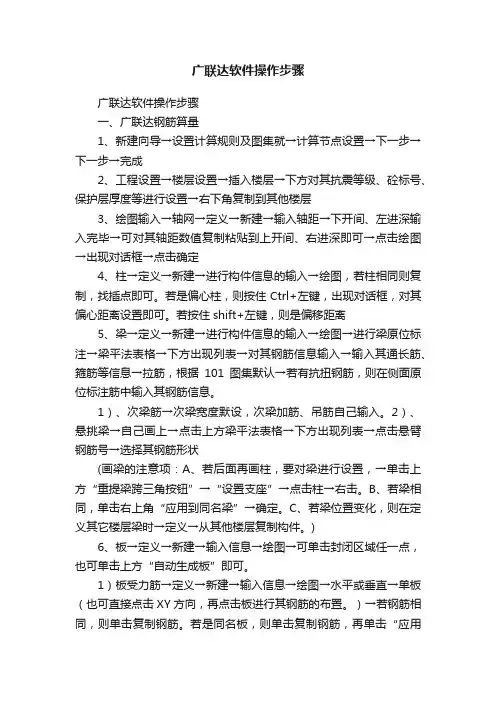

广联达软件操作步骤广联达软件操作步骤一、广联达钢筋算量1、新建向导→设置计算规则及图集就→计算节点设置→下一步→下一步→完成2、工程设置→楼层设置→插入楼层→下方对其抗震等级、砼标号、保护层厚度等进行设置→右下角复制到其他楼层3、绘图输入→轴网→定义→新建→输入轴距→下开间、左进深输入完毕→可对其轴距数值复制粘贴到上开间、右进深即可→点击绘图→出现对话框→点击确定4、柱→定义→新建→进行构件信息的输入→绘图，若柱相同则复制，找插点即可。
若是偏心柱，则按住Ctrl+左键，出现对话框，对其偏心距离设置即可。
若按住shift+左键，则是偏移距离5、梁→定义→新建→进行构件信息的输入→绘图→进行梁原位标注→梁平法表格→下方出现列表→对其钢筋信息输入→输入其通长筋、箍筋等信息→拉筋，根据101图集默认→若有抗扭钢筋，则在侧面原位标注筋中输入其钢筋信息。
1）、次梁筋→次梁宽度默设，次梁加筋、吊筋自己输入。
2）、悬挑梁→自己画上→点击上方梁平法表格→下方出现列表→点击悬臂钢筋号→选择其钢筋形状(画梁的注意项：A、若后面再画柱，要对梁进行设置，→单击上方“重提梁跨三角按钮”→“设置支座”→点击柱→右击。
B、若梁相同，单击右上角“应用到同名梁”→确定。
C、若梁位置变化，则在定义其它楼层梁时→定义→从其他楼层复制构件。
)6、板→定义→新建→输入信息→绘图→可单击封闭区域任一点，也可单击上方“自动生成板”即可。
1）板受力筋→定义→新建→输入信息→绘图→水平或垂直→单板（也可直接点击XY方向，再点击板进行其钢筋的布置。
）→若钢筋相同，则单击复制钢筋。
若是同名板，则单击复制钢筋，再单击“应用同名板”即可。
2）负筋→定义→新建→绘图→按梁布置→单击梁→负筋距离自己修改。
（注意：工程设置→计算设置→按板厚，布置负筋）3）跨板受力筋→定义→新建→跨板受力筋→绘图即可4)、马凳筋：。
选择第Ⅲ类通长筋→在右边图形上方输入2000→在左边输入马凳筋信息即可。

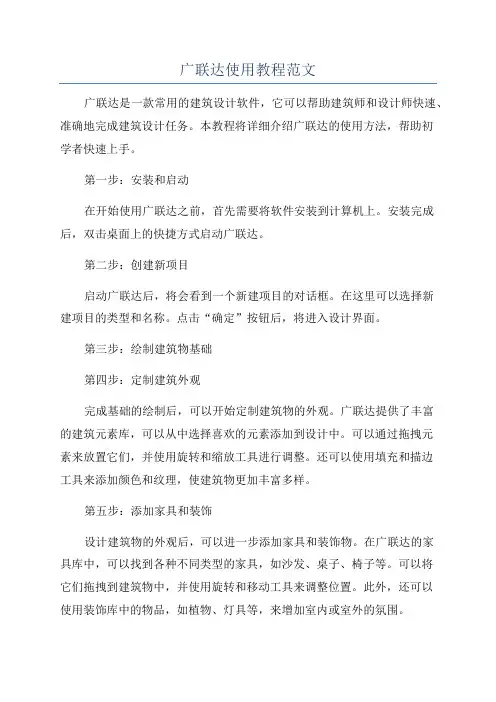

广联达使用教程范文广联达是一款常用的建筑设计软件，它可以帮助建筑师和设计师快速、准确地完成建筑设计任务。
本教程将详细介绍广联达的使用方法，帮助初学者快速上手。
第一步：安装和启动在开始使用广联达之前，首先需要将软件安装到计算机上。
安装完成后，双击桌面上的快捷方式启动广联达。
第二步：创建新项目启动广联达后，将会看到一个新建项目的对话框。
在这里可以选择新建项目的类型和名称。
点击“确定”按钮后，将进入设计界面。
第三步：绘制建筑物基础第四步：定制建筑外观完成基础的绘制后，可以开始定制建筑物的外观。
广联达提供了丰富的建筑元素库，可以从中选择喜欢的元素添加到设计中。
可以通过拖拽元素来放置它们，并使用旋转和缩放工具进行调整。
还可以使用填充和描边工具来添加颜色和纹理，使建筑物更加丰富多样。
第五步：添加家具和装饰设计建筑物的外观后，可以进一步添加家具和装饰物。
在广联达的家具库中，可以找到各种不同类型的家具，如沙发、桌子、椅子等。
可以将它们拖拽到建筑物中，并使用旋转和移动工具来调整位置。
此外，还可以使用装饰库中的物品，如植物、灯具等，来增加室内或室外的氛围。
第六步：设计室内空间如果需要设计建筑物的室内空间，可以在设计界面中创建新的室内空间。
在室内空间中，可以绘制墙壁、添加家具和装饰，以及进行空间规划。
可以使用广联达提供的室内设计工具来快速完成室内设计任务，如绘制地板、选择颜色等。
第七步：添加光照和材质为了增加设计的真实感，可以使用广联达的光照和材质工具。
可以选择不同类型的光源，并调整它们的亮度和位置。
还可以选择建筑物的材质，如砖块、木材、金属等，并对其进行调整。
这些工具可以帮助建筑师和设计师更好地展示设计的效果。
第八步：保存和导出完成设计后，可以点击保存按钮将设计保存到计算机中。
此外，还可以选择导出选项将设计导出为不同的文件格式，如图片或3D模型。
这样可以方便与团队成员或客户分享设计成果。
总结：。
广联达算量软件简单操作步骤一、导入CAD图1、点一下导航栏的CAD管理2、点CAD草图3、点导入CAD图4、将所需要的CAD图导入。
5、选中需要的拆开的CAD图（拉框选择），导出选中的CAD图二、识别主要材料表1、点一下导航栏的配电箱柜2、点CAD操作设置---材料表识别3、左键框选要识别的主要材料，右键确认4、识别设备的名称，规格型号，距地高度，对应构件，对应楼层5、把空行，空列删除，点确认即可三、识别照明灯具，配电箱柜1、标识识别2、图例识别完以后点右键确认3、识别错了怎么办？？-------批量选择（F3），选择你识别错的构件，右键删除即可。
4、先识别复杂的构件，再识别简单的5、先识别带标识的，再识别不带标识的四、识别管线1、有标识的先识别带标识的—回路标识识别2、没有标识的可以选择回路识别或者直接用选择识别注意：一定要清楚电气专业的识别顺序。
五、桥架1、新建一个工程，导入首层弱电平面图2、点一下导航栏的智控弱电—电缆导管3、再用选择识别---选中需要识别的桥架选的时候选中，中间那根线进行识别4、识别管线5、设置起点6、汇总计算7、查看工程量8、布置立管六、先识别卫生器具，再识别管道，最后识别阀门法兰1、图例识别卫生器具2、选择识别管道3、图例识别阀门法兰4、选择识别立管5、延伸水平管6、识别管道上面的附件，如阀门，用图例识别7、注意：识别顺序，识别管道附件的时候一定别忘记先识别管道七、通风空调1、先识别风管，在识别通头----识别风管，可以采用自动识别、选择识别2、在识别风管上面的风管部件如：风口----识别风口的时候先看一下风口里面有没有其他不是该图例的其它东西八、消防1、先识别喷头---采用图例识别2、在识别管道---有标识的采用标识识别没有标识的时候采用自动识别3、标识识别的时候—点完标识识别，然后把里面有的管道全部新建好，这样可以提高速度。
4、很多情况下是没有带标识的，这个时候可以采用自动识别---自动识别也是先一个个新建好5、CAD操作设置---只显示选中的CAD图元所在的图层（选的时候选中喷头、管道、标识）即可。
广联达算量软件使用的流程1. 算量软件简介广联达算量软件是一款专业的建筑工程量计算软件，广泛应用于建筑行业的工程量计量和结算工作。
该软件集成了多个功能模块，能够方便快捷地完成工程量的计算、核算和报表生成等工作。
2. 软件安装1.下载软件安装包2.双击安装包进行安装3.按照安装向导逐步进行安装4.安装完成后，运行软件进行初次配置3. 工程量计算流程广联达算量软件提供了一套完整的工程量计算流程，以下为详细步骤：步骤一：新建项目1.打开软件，点击菜单栏上的“项目管理”。
2.在项目管理界面，点击“新建项目”按钮。
3.输入项目名称、所在地区等相关信息，并点击“确定”按钮。
步骤二：创建工程清单1.在项目管理界面，选择对应的项目，并点击“工程清单”按钮。
2.在工程清单界面，点击“新建清单”按钮。
3.输入清单名称和编号，并点击“确定”按钮。
4.在清单列表中，点击新建的清单，进入清单编辑界面。
步骤三：添加工程量项目1.在清单编辑界面，点击“添加项目”按钮。
2.选择合适的工程量项目，如混凝土工程、砌体工程等，点击“确定”按钮。
3.在项目编辑界面，填写相关信息，如项目名称、规格、单位等。
4.点击“保存”按钮保存项目。
步骤四：计算工程量1.在清单编辑界面，选中需要计算工程量的项目。
2.点击工具栏上的“计算”按钮，系统将自动计算选中项目的工程量。
3.根据计算结果，可以进行修改或调整。
步骤五：生成报表1.在清单编辑界面，点击“报表”按钮。
2.选择需要生成的报表类型，如工程量清单、材料清单等。
3.根据需要选择相应的选项，并点击“生成报表”按钮。
4.生成的报表将以Excel文件的形式保存到指定的位置。
4. 结算工作流程广联达算量软件还支持结算工作的进行，以下为结算工作的流程：步骤一：新建结算项目1.在软件主界面，点击菜单栏上的“项目管理”。
2.在项目管理界面，点击“新建项目”按钮。
3.输入结算项目的名称、结算时间等相关信息，并点击“确定”按钮。
广联达2024算量软件操作步骤详解1.打开软件。
在电脑桌面上找到广联达2024算量软件的快捷方式，双击打开软件。
软件启动后，会显示主界面。
2.创建工程。
在主界面的左上方，找到“新建工程”按钮，单击该按钮。
在弹出的对话框中，填写工程名称、项目地址、单位名称等信息。
然后单击“确定”按钮，完成工程的创建。
3.导入工程图纸。
在主界面的左侧导航栏中，找到“图纸列表”选项，并单击打开。
在图纸列表界面中，点击“添加”按钮。
然后选择需要导入的工程图纸文件，单击“确定”按钮，完成图纸的导入。
4.结构模型创建。
在主界面的工作区域中，找到“结构模型创建”按钮，并单击打开。
在结构模型创建界面中，选择需要创建的结构类型，例如梁、柱等。
然后根据实际情况填写结构的尺寸、材料等信息。
点击“确定”按钮，完成结构模型的创建。
5.荷载设置。
在主界面的工作区域中，找到“荷载设置”按钮，并单击打开。
在荷载设置界面中，选择需要添加的荷载类型，例如活载、恒载等。
然后根据实际需要填写荷载的数值和作用位置等信息。
点击“确定”按钮，完成荷载设置。
6.分析计算。
在主界面的工作区域中，找到“分析计算”按钮，并单击打开。
在分析计算界面中，选择需要进行的分析类型，例如静力弹性分析、动力弹性分析等。
然后点击“计算”按钮，软件将根据输入的信息进行计算，并生成计算结果。
7.结果查看。
在主界面的工作区域中，找到“结果查看”按钮，并单击打开。
在结果查看界面中，可以查看结构模型在各个荷载工况下的位移、内力、应力等结果。
可以根据需要选择不同的结果查看方式，例如图表显示、数据表格显示等。
8.报表导出。
在主界面的工作区域中，找到“报表导出”按钮，并单击打开。
在报表导出界面中，选择需要导出的报表类型，例如设计计算报表、构件配筋报表等。
然后选择导出格式和保存路径，并点击“确定”按钮，完成报表的导出。
9.结果分析。
根据导出的报表和计算结果，进行结果分析。
可以根据计算结果来评估结构的强度、稳定性等，并可以根据需要进行结构优化设计。
广联达软件操作方法1.启动软件在电脑桌面上找到“广联达软件”图标，双击打开软件。
2.新建项目点击软件界面上的“新建项目”按钮，弹出一个对话框。
在对话框中填写项目名称、保存路径等信息，然后点击“确定”按钮创建新项目。
3.绘制平面图在左侧的工具栏中选择“绘图”工具，在中间的工作区内绘制平面图。
可以通过缩放、平移等操作调整视图。
4.设定项目参数点击工具栏上的“项目参数”按钮，弹出一个对话框。
在对话框中可以设定项目的尺寸、坐标系等参数，然后点击“确定”按钮保存设定。
5.绘制墙体在工具栏中选择“墙体”工具，在平面图中选定墙体的起点和终点，然后点击鼠标左键绘制墙体。
可以在对话框中设定墙体的厚度、高度等参数。
6.绘制窗户和门在工具栏中选择“窗户”或“门”工具，在墙体上选定窗户或门的位置，然后点击鼠标左键绘制窗户或门。
可以在对话框中设定窗户或门的尺寸、样式等参数。
7.绘制楼梯在工具栏中选择“楼梯”工具，在平面图中选定楼梯的位置，然后点击鼠标左键绘制楼梯。
可以在对话框中设定楼梯的高度、宽度等参数。
8.添加家具和装饰品在工具栏中选择“家具”或“装饰品”工具，在平面图中选定家具或装饰品的位置，然后点击鼠标左键添加。
可以在对话框中设定家具或装饰品的类型、尺寸等参数。
9.进行三维建模在工具栏中选择“三维建模”工具，可以将平面图转化为三维模型。
可以通过调整视角、光源、材质等参数，使模型更加逼真。
10.渲染和导出在工具栏中选择“渲染”工具，可以对三维模型进行渲染，使其更加真实。
最后，可以选择“导出”工具将项目保存为图片、视频或其他格式文件。
广联达操作步骤：新建工程——新建楼层——新建轴网——绘图输入——汇总查量新建工程：1、第一步工程名称注意计算规则一定要选择正确,其他根据不同省份修改,福建省选择不计算损耗和全统20002、第二步工程信息黑色字体只起到标示作用,只需要修改蓝色字体的信息,详细看图纸;3、第四步比重设置当图纸中所有的直径为6的钢筋都为一级钢筋时要把的比重复制到6的比重内;新建楼层：1、插入楼层：鼠标点击到基础层或者地下层的时候再点击插入楼层是新建地下楼层,鼠标点击到首层或者其他地上楼层时是新建地上楼层;2、只有楼层名称、层高、首层底标高等白色底纹的能进行修改;3、楼层钢筋设置主要修改抗震等级一个工程出现多个抗震等级时、混凝土标号、保护层厚度;新建轴网：1、一般都是以柱平面图的轴网为准;2、操作步骤：新建轴网—定义属性上下开间或左右进深一致时可只输入一边,在下方的定义数据内复制粘贴—绘图输入开间和进深信息后一定要点击“绘图”;3、修改轴号位置——拉框选中所有的轴网——鼠标右键确定——选择“两端标注”绘图输入顺序：框架结构: 柱——梁——板——基础——楼梯——其它二次构件、大样等柱1、操作步骤：进入柱界面—新建柱—定义属性注意箍筋类型—绘图一般采用点式布置2、钢筋级别输入：A、B、C分别代表一、二、三级钢3、出现柱子有偏心的情况可以采用以下方式进行操作：1）点式布置完柱后点击查改标注,输入偏心数据4、在屋面层时注意判别边角柱,点击“自动判断边角柱”即可5、布置完成后可以点击汇总计算,此时我们就可以点击钢筋三维或编辑钢筋进行查看和检查;梁1、操作步骤：新建梁—定义属性属性内为集中标注信息,其中侧面钢筋信息输入的根数为两侧总共的根数—绘图一般采用直线进行绘制,单对齐的命令要记得使用—原位标注原位标注前要注意跨数要正确—汇总查量2、原位标注的两种方式：1)点击原位标注后在梁上下的矩形框内输入信息2)点击原位标注后下下方的平法表格中输入相关信息3、降标高—在原位标注中出现降标高时直接在梁平法表格中修改标高,若在集中标注中出现降标高信息时可以在梁属性中的其他属性里修改起点和终点顶标高;4、吊筋、次梁加筋—可以采用自动生成吊筋的方式进行,若想单独修改时可在主梁的梁平法表格中进行修改,要注意的是吊筋要在输入了次梁宽度的前提下才能进行修改5、应用同名称梁—图纸中同名称梁有时会只在一根上标注原位标注信息,其他同名称的未进行标注,这是要采用应用同名称梁的功能进行复制;6、侧面钢筋—图纸中有部分梁高较大,但未设置侧面钢筋时我们要查看设计说明内关于加构造侧面钢筋的信息,自己手动在属性中添加侧面钢筋,这里不建议采用自动生成侧面钢筋的方式;7、公有属性蓝色字体指在不选中构件图元的基础上修改属性的数据,同名称的构件图元都会进行修改,私有属性黑色字体只有在选中图元的基础下修改属性内的数据才能实现效果;8、在英文状态下,按键盘上的L可以隐藏或显示梁的构件图元,Shift+L可以隐藏和显示图元的信息;其他的构件也可以根据构件后的字母进行操作;板1、操作步骤：新建板—定义板属性—布置板点式布置、矩形布置—布置受力筋—布置负筋2、布置板时可以根据要求先新建板厚的板布置;3、布置负筋时一般采用画线布置后修改左右标注长度,要注意负筋标注长度是从什么位置开始算起的;该部分可在工程设置内的计算设置的板内进行统一的修改,也可在单独的板负筋内进行修改;布置负筋时要注意负筋的范围;4、布置受力筋时要注意跨板受力筋是单独分开的,其他的受力筋可以先新建受力筋在属性中修改类别;布置方式都可以采用单板、多板、垂直、水平、xy方向等方式,其中跨板受力筋的标注长度也要根据图纸进行修改,同负筋;5、分布钢筋是软件中自动生成的,我们可在计算设置中输入图纸中规定的钢筋信息即可;6、马凳筋在板的属性内马凳筋参数图中进行设置,根据施工不同选择不同的类型,一般才I型,其中L3和L1为300mm,L2为板厚减两个保护层厚度,马凳筋信息一般采用同受力筋的钢筋,水平和竖直间距各为1000mm,即c810001000;7、F3 批量选择构件图元。
1、建立轴网时只能使用“常用值”中给出的数据吗？如果常用值中没有的数值怎么办？答：建立轴网时列出“常用值”是为了方便用户的使用。
用户可以在“轴距”栏中输入“常用值”中没有的数据。
2、建立轴网时只能在窗口中一行行的输入吗，如何能将一个方向的数据快速输入？答：可在新建轴网界面的“定义数据”窗口内按“轴号，轴距，轴号，轴距，轴号，轴距，轴号，……”的格式输入，轴号与轴距间一定要有逗号分隔，即可将一个方向的轴网数据快速输入。
3、建立轴网时如果有连续相同的轴距数据如何快速输入？答：可以输入“轴距*相同个数”实现连续相同轴网数据的快速输入。
4、建立圆弧轴网时轴号的排列方向与实际图纸相反，怎么调整？圆弧轴网界面的“起始半径”是什么含义？答：可使用圆弧轴网界面的“轴号反向”功能，调整圆弧轴网轴号的方向。
圆弧轴网界面的“起始半径”是指圆弧轴网起始的第一根轴线距圆心的距离。
5、实际工程的轴网轴线间不是90°相交，软件可以建立吗？软件可以处理哪几种轴网？答：可使用“斜交轴网”界面功能建立轴网轴线非90°相交的轴网。
软件可以处理正交、圆弧、斜交三种轴网。
6、输入轴网时轴网的插入点可以改变吗？答：可使用新建轴网界面内的“改变插入点”功能改变轴网的插入点，插入点可在轴网的角点间转换。
7、当前工程的轴网数据可以在其他工程中重复利用吗？答：可使用新建轴网界面内的“存盘”、“读取”功能配合使用，用“存盘”功能存盘当前工程轴网再在其他工程中用“读取”功能读取存盘的轴网即可实现轴网数据的重复利用。
8、轴网已经建立且已输入到绘图界面，发现有个轴距输错了。
需要将输入的轴网和建立的轴网全部删除重新建立再输入吗？答：可使用轴网管理窗口中的“修改”功能，修改错误的轴距后绘图界面已输入的轴网也会随着修改。
9、不在主轴网上的构件如何快速定位？答：可以建立辅轴，利用辅轴与辅轴、辅轴与主轴的交点定位构件。
10、绘图界面中不需要的轴线段可以删除吗？放在界面里比较乱。
答：可使用“轴网”菜单中的“修剪轴网”功能修剪掉不需要的轴线段。
修剪轴网的操作方法：选择要修剪的轴网（注意：选择点即为断点），然后用鼠标左键选择要删除的轴线段。
11、建立的辅轴在主轴网之外，与主轴网没有交点。
如何处理？答：可使用“轴网”菜单中的“延伸轴网”功能延伸主轴网轴线，使其与辅轴相交。
12、修剪轴网时错误删除了轴线段，如何处理？答：可使用“轴网”菜单中的“恢复轴网”功能恢复错误删除的轴线段。
13、轴号显示的位臵可以修改吗？答：可使用“轴网”菜单中的“修改轴号显示位臵”功能，在其窗口中选择相应选项修改轴号显示位臵。
14、如果没有画轴网是否仍然可以画图？答：可以通过输入工程坐标值来确定画构件的端点。
15、怎么旋转轴网？答：将旋转挑上勾输入角度，再选中轴网，右键旋转，点基准点即可；或者在插入轴网时用旋转画16、画了辅助轴线后，怎样才能查看出其轴线尺寸？答：查看辅助轴线的属性，就可以显示该轴线的具体尺寸19、关于新建轴网窗口里的一些按钮的应用答：a、轴号自动排序指的就是当上下开间或左右进深不对称时，软件可以自动排列轴号b、改变插入点指的就是改变轴网的基准点，当多个轴网相交的时候可以用的到c、存盘在这里可以进行轴网保存的操作d、定义数据在这个框里可以直接输入数据来建轴网20、插入轴网时应该注意什么问题？答：步骤：轴网→轴网管理→选择，点击了选择之后，接着点左键，会弹出个“请输入角度”的对话框，这个角度指的是建筑物和地面的角度，如果没有就直接点确定，然后轴网就可以插入了。
二、<功能篇>1、从其他楼层复制的构件为什么修改构件属性（蓝色字体的）原始构件也会随着发生变化？在构件属性定义中蓝色字体参数和黑色字体参数的区别？答：因为没有修改构件名称其实修改的是同一个构件，所以原始构件也会随着变化。
可使用“楼层”菜单中的“修改楼层构件名称”功能修改当前楼层复制过来的构件的名称，然后修改构件属性。
蓝色字体为全局变量，如果修改对所有构件图元均起作用，黑色字体为局部变量，修改只对选中的图元起作用。
2、换算构件做法要到每个构件的做法界面内分别换算，可不可以将主要构件在一个界面内进行做法换算？答：可使用“楼层”菜单中的“批量修改楼层构件做法”功能，进行主要构件做法的统一换算。
3、在合法性检查或工程量汇总时检查出所输构件图元有错误，如何知道构件图元的错误原因？答：在弹出的构件错误窗口中会提示构件出错的原因，且在绘图界面内出错的构件会以红色显示。
另也可使用“构件”菜单中的“查看构件图元错误信息”功能，在绘图界面内查询构件图元的错误信息。
4、新建楼层后进行楼层复制发现复制后没有成功？（有斜板、层高不同）答：如果有斜板时，要注意两个楼层的标高要相同，这样才能复制成功三、<操作篇>1、需要将当前楼层的同名称构件全部选中，如何操作？答：可使用“构件”菜单中的“按名称选择构件图元”（或点击“F3”按钮）功能，在弹出的界面内可按构件名称选择构件图元。
2、在墙体中新建女儿墙时选择构件按纽不可用，并点关闭时看不到新建的构件答：是因为楼层在基础层中或者在首层中（在软件中女儿墙要单独建立一层）4、窗台板在哪里做？答：窗台板可在窗中直接套定额可以不用画图，利用软件中的代码来处理也快。
比如可以用“窗子的宽度代码”再加上一些常数值或乘以常数就可以达到你想要的目的。
5、经常会遇到一些异型界面的柱和一些标准化的构件，每次还要重新画吗？答：软件提供了很多参数化的构件图元，用户可以自己选择，只要输如相应的参数即可。
6、散水能否自动扣台阶，显示时散水全都显示答：汇总计算后，可通过报表下拉菜单中的查看构件图元工程量计算式来查看散水是否扣除台阶所占面积。
7、为什么在首层中柱子有超高模板，在二层中就没有（首层和二层层高相同）答：超高模板是按支撑高度计算的，那就要考虑梁是多高8、为什么在构件属性中已经修改了墙体的标高，但在查看构件工程量时仍然按层高计算的呢？答：如果对画好的构件想修改它的黑色字体属性，就必须选中其构件进行修改，不能直接在构件管理中进行修改10、在墙中画旋转点是做什么用的？答：主要是处理短肢剪力墙的，点击画旋转点，点击第一个轴线交点，点击第二个轴线交点时会弹出窗口让输入长度，即短肢剪力墙的长度11、坡屋面板能处理吗？如何处理？答：能首先先把平板画好或布臵好，再选中平板点击右键设臵斜板，选中基准边再选择相应的抬起点（注意抬起点在点上）输入高度（正值向上抬、负值向下压）12、玻璃幕墙如何处理？答：部分墙体是玻璃幕墙的可以通过墙洞或单墙装修来处理13、软件中如何快速切换楼层？答：可以通过快捷建“ctrl”+“+”或“-”来实现快速切换楼层。
14、我画完了图形，但是不知道是否有错误的地方，怎么办？答：软件中提供了合法性检查的功能，可以快速查出绘图有问题的地方，并列出详细名称。
15、不同楼层的砼标号不一样，怎样进行换算？答：可以通过“修改楼层构件名称”和“批量修改楼层构件做法”的功能来实现不同楼层换算不同标号的砼。
16、某个构件是用偏移来画的，但是现在又不知道偏移的位臵是否正确，怎样解决？答：软件中提供了计算两点间距离的功能，可以计算出偏移距离，查看是否正确18、我想通过变通的方法来计算一些工程量，应怎样操作?答：软件中提供了构件代码及中间变量代码，可以通过编辑表达式来实现19、我建了30个梁，这些构件的做法都一样，怎么能够一次全套上定额。
答：在构件管理的界面中有做法刷的功能，可以将做法一次复制到多个构件中。
20、在基础层中基础构件和土方构件是分开的，是不是建了基础构件还要再建一次土方构件？答：不用，在基础构件的修改菜单中有自动生成土方构件的功能，可以根据基础构件自动生成土方构件。
21、对于不同厚度的板构件，软件在画图的时候是怎样处理的? 答：可以先按同一厚度的板来画，在使用按梁分割板或画线分割板的功能将不同板厚的板分割出来修改厚度即可。
22、我的工程中有一个共享空间，这部分是不计算建筑面积的，应该怎样操作?答：可以通过画天井构件来扣减建筑面积。
23、合并工程后，发现两个工程的位臵没有重合怎么解决？答：可以通过设臵原点的功能来将两个工程的原点对齐。
24、图中的消火栓用什么构件来处理？答：可以用壁龛构件来处理。
25、有一些做法不属于某个构件，但是在整个工程中，应该在什么地方进行设臵？答：在构件菜单中有其他项目的功能，可以输入工程的其他做法。
26、我的工程的顶层是斜板，那么与板相交的梁和墙是否需要自己定义为斜的？答：不用，只要将与梁、墙相交的板定义为斜板，那么与之相交的梁、墙以及房间装修的工程量都会自动适应斜板。
27、在同一层中既有框架梁又有圈梁的时候怎样处理?答：软件中的梁构件可以进行分层绘制可以将框架梁绘制到分层1将圈梁绘制到分层2。
28、画墙的时候有时需要知道墙构件的绘制方向，软件中能显示出来吗？答：可以，在工具菜单中有显示线性图元方向的功能，可以显示出构件的绘制方向。
29、门、窗及门联窗的属性定义的“立堂距离”指什么？答：立樘距离指门窗中心线与墙中心间的距离，默认为0。
如果窗框中心线在墙中心线左边，该值为负，否则为正。
些项影响房间及外墙面的块料面积30、一般情况下，窗是矩形的。
对于非距形窗台何处理？答：在软件对异形窗的处理方法有两种：1、新建参数化窗，然后在软件提供给我们的参数化图元中，选择窗的形式，并输入各对应边的实际尺寸即可。
2、将参数化图元中没有我们所需要的形式时，新建异形窗，然后将窗的外边线勾勒在网格上即可。
还有很多种异形构件的截面可以采用同样的方法，如异形截面的梁、异形门、洞口等等。
31、柱可以采用点式画法，画入时柱的中心点正好与轴线的交点是对应的，当柱的中心点不在轴线的交点上，应该如何处理？答：对于偏心柱，软件提供了很多方便的绘图方式。
1、利用Ctrl键。
点击画点按钮，按住键盘上的“Ctrl”键，单击鼠标左键，调出偏移对话框，根据图纸输入相应的偏心尺寸2、利用Shift键。
按住键盘上的Shift键，需要绘制柱的轴线交点上点击左键，在弹出偏移对话框上输入水平偏移值---X与竖直偏移值---Y3、利用偏移工具条。
在偏移工具条中选择“正交偏移”，分别输入水平偏移值---X与竖直偏移值---Y。
4、利用F4键。
选择需要绘制的柱，按键盘上的“F4”键，柱的插入点在柱的中心点和角点之间不断变换，选择所适合的插入点后，点击鼠标左键。
推荐采用第一种方法。
32、屋面属性定义中的“坡度系数”对屋面的计算有什么影响？答：输入坡度系数后，坡屋面的面积＝屋面水平投影面积×坡度系数。
33、内墙而的单墙装修已经绘制完成了，为什么汇总计算时，没为计算单墙装修的工程量？答：单独绘制内墙面装修而不绘制房间时，内墙面装修的工程量不会计算。
