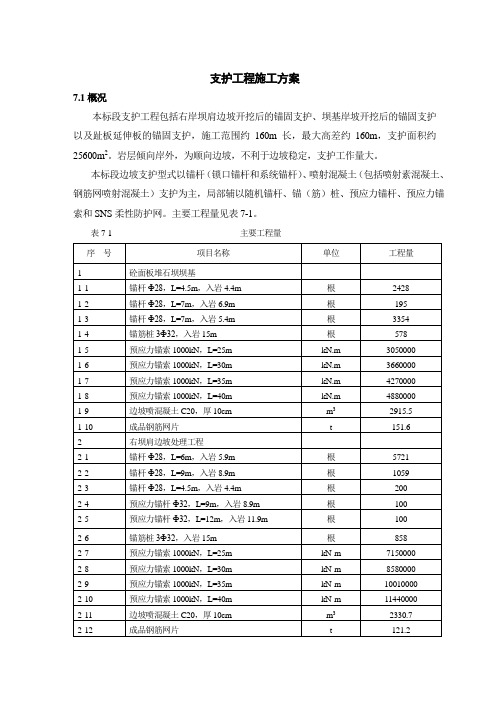

支护工程施工方案7.1概况本标段支护工程包括右岸坝肩边坡开挖后的锚固支护、坝基岸坡开挖后的锚固支护以及趾板延伸板的锚固支护，施工范围约160m长，最大高差约160m，支护面积约25600m2。
岩层倾向岸外，为顺向边坡，不利于边坡稳定，支护工作量大。
本标段边坡支护型式以锚杆（锁口锚杆和系统锚杆）、喷射混凝土（包括喷射素混凝土、钢筋网喷射混凝土）支护为主，局部辅以随机锚杆、锚（筋）桩、预应力锚杆、预应力锚索和SNS柔性防护网。
主要工程量见表7-1。
表7-1 主要工程量本标段支护工程具有工程量大、施工环境复杂、与爆破开挖存在紧密衔接又相互干扰的特点。
7.2施工方案及工艺流程根据本标段边坡开挖工程的特点和设计文件的技术要求，边坡支护工程按照自上而下，随开挖分区分段进行全断面支护的原则施工。
见《图册》垂直方向边坡开挖与支护施工关系图（JSX5-TB-7-1）。
7.2.1 边坡喷锚支护 7.2.1.1施工方案边坡锚杆支护紧随边坡开挖进行，其分层以边坡开挖梯段分两层，但滞后边坡下挖梯段一层。
边坡支护在下层边坡钻孔、出渣施工过程中，充分利用开挖爆破后形成的石渣堆积体和开挖结构平台用液压钻及时进行系统锚杆、锁口锚杆的钻孔工作，在边坡高度方向上做到分层开挖分层支护。
边坡喷混凝土支护在边坡水平方向上做到分段施工，分段长度与边坡开挖相一致，形成平行流水作业。
边坡喷混凝土在每层马道形成后及时进行，主要采用人工搭设双层脚手架喷混凝土。
由于本标支护范围大，孔深，并且锚杆长度多为9m 、6m 、4.5m ，为避免因支护工程影响开挖施工进度，造锚杆孔时，拟采用履带式全液压露天钻机古河HCR12、阿特拉斯ROC742进行造孔，局部设备无法到达时采用YT-28手风钻进行造孔。
采用“先注浆后安装锚杆”的施工方法。
边坡成品钢筋网片采用人工由工地加工厂运送至现场，坡面搭架人工绑扎。
喷混凝土采用“干喷法”施工。
7.2.1.2工艺流程砂浆锚杆施工工艺流程见图7-1。
第九章边坡工程9.1概述大坝开挖包括1334-1220.0m高程坝肩、坝基(包括消力池)开挖。
本标两岸坝肩开挖边坡最大开挖高为114m，左岸坝肩1220m至1240m高程、1277m至1306m高程开挖坡比1:0.7，左岸坝肩1240m至1277m高程、1306m高程至1334m高程开挖坡比1：0.5；右岸坝肩1220m至1224m高程开挖坡比1:1.75，右岸坝肩1224m至1240m高程、1250m至1270m 高程、1281m至1300m高程开挖坡比1:0.5，右岸坝肩1240m至1250m高程、1270m至1281m 高程1300m至1334m高程开挖坡比1：0.7。
两岸坝肩每20～30m设置一马道，左坝肩1334m 以下马道宽5m，右坝肩马道宽3m。
坝基开挖最低高程1166m，最大开挖高度54m，两岸坝基1166m至1173m高程开挖坡比1：1，左岸坝基1175m至1220m高程开挖坡比1:0.7，右岸坝基1175m高程至1220m高程开挖坡比1：0.5。
厂房进水口开挖平台长约144.2m，平台宽度30m，进水口前沿宽约40～90m，进水口开挖底高程1293m，本标进水口边坡最大开挖高41m。
进水口开挖1293.00m高程至1312.00m高程为垂直开挖边坡，1312.00m高程至1334.00m高程开挖坡比1:0.3，在1312.00m 高程设置3.00m宽的马道。
右岸1#滑坡体地质上称右岸进水口竹子坝沟两侧土滑，竹子坝沟右侧土滑位于进水口右侧，前缘高程1293～1320m，后缘为一陡壁，高程1337m，顺沟平均长约65m，该土滑坡体在进水口边坡开挖时已将其基本挖除，挖除后采用喷锚、挂网及锚索支护，并设置混凝土框格梁。
右岸2#滑坡体位于坝轴线下游右岸，距坝轴线约100m，其前缘高程1260.00m，后缘高程约1360.00m，顺坡向长约180m，顺河向宽约120m。
对岸坡进行表面清理后，采用喷锚、挂网及锚索支护，并设置混凝土框格梁。
1工程概述1.1坝基开挖简介大坝坝基开挖工程包括大坝左、右坝肩和河床基础土石方开挖，右坝肩边坡设计开挖最高为92.5m,右坝肩边坡开挖最高为57.5m,坝顶1515m高程以上右岸分别在1540m高程、1527m 高程处设二个马道，坝顶高程以下右岸在1513.70m高程、1505m高程、1495m高程、1485m高程、1475m高程和1465m高程设6个马道；左岸在1499m高程、1487m高程、1475m高程和1465m高程处设4个马道，马道宽度为2m,马道之间高差为10〜13m,边坡开挖坡比为1:0.8〜1:1.5。
开挖边坡及马道采用锚杆+挂网喷砼进行支护。
1.2地形、地质条件大坝河床为第四系冲洪堆积层，层厚 2.0〜6.2m,下伏基岩为三叠系下统夜郎组九级摊段（T1y3）紫红色泥质粉砂岩，局部夹薄层灰岩，岩层产状平缓，倾向S20〜50W0,倾角8〜15°, 两岸呈“U”形河谷，河床最低处高程EL1460.73,两岸高程EL1600m左右，切割深度约140m, 两岸岸坡坡度变化大，左岸为逆向坡，右岸为顺向坡，坝址平水期河水位EL1459m左右，河面宽约14m,高程EL1510m处河床宽约185m,左岸强风化层深度0〜16.1m,弱风化层深度1.8m〜20m, 河床弱分化深度4.8〜6.2m,右岸强风化深度0〜3.8m,弱风化深度2〜4.6m1.3水文及气象大方县地处低纬度高海拔地区，属亚热带湿润季风气候，大部分海拔在EL1400〜EL1900米之间,气候温和,雨量充沛,雨热同期,具有冬无严寒,夏无酷暑,夏短冬长,春秋相近,雨雾日多及“十里不同天”的立体气候特点。
年平均气温在11.8℃左右,最高气温32.7℃,最低气温零下9.3℃,最冷月（1月）平均气温为1.6℃,最热月（7月）平均气温为20.7℃,属典型的夏凉山区,是最佳避暑圣地,阴雨天气多,日照少,雨季特别明显,雨量充沛,年平均降水量为 1155 毫米，降水多集中在4〜9月，占全年降水量的78.8%,大方属雾多县之一，全年平均雾日为159.2 天占全年日数的43.6%,日照时数为1311.2小时占全年可照时数的30%,无霜期为254〜325天，常年相对湿度84%,野螺沟水库所在河流为长江流域乌江水系第四级支流冷底河,一级支流为六冲河,二级支流为白甫河,三级支流为响水河；冷底河发源于大方县冷底村马保寨,河源高程为EL1790m，流经瓢井镇、达溪镇、核桃彝族白族乡，在核桃彝族白族乡汇入响水河，野螺沟水库坝址以上集雨面积38.36km2,河道长8.3km,平均坡降29%。
1概述1.1合同工作范围及主要工程量右岸土石方开挖工程主要包括316国道改线路面至高程175.0m（水上）之间右坝肩边坡、右坝肩上游边坡、右坝肩下游边坡开挖；土石方开挖主要设计工程量：土方明挖61003m3，石方明挖461046 m3；支护主要工程量为喷砼54797 m2，各类锚杆10087根，排水孔3046根。
开挖支护工程量详见表1-1。
表1-1 土石方开挖支护主要工程量表1.2施工条件1.2.1工程地质条件右岸坝肩岸坡自然坡度30°～40°，坡面较平顺。
局部有少量坡残积物，厚度1m～2m，G316公路以下分布厚2m～3m的人工堆积碎块石；出露基岩岩性为石英绢云母千枚岩，属较软岩或软岩。
岩体强风化厚度5m～18m，弱风化厚度3m～21m。
岩层走向290°～300°，整体倾向NE，倾角一般40°～65°，顺层揉褶发育，岸坡为斜交顺向坡。
发育规模较大的F25、F30断层；发育三组裂隙，裂隙多闭合、无充填或充填石英脉。
弱风化岩体基本质量为Ⅴ或Ⅳ级，微风化～新鲜岩体基本质量为Ⅳ级。
高程190m～220m分布②号滑坡体，厚度7m～10m，高程230m～245m分布③滑坡体，高程210m～225m分布⑤号松动岩体，均规模较小。
主要存在：强风化边坡和局部顺向坡稳定性较差及软岩抗冲刷能力差等工程地质问题。
1.2.2交通条件工程对外交通以公路为主，右岸现有316国道和襄渝铁路经过。
白河县城现有公路可直达湖北十堰、竹溪、郧西及陕西旬阳、安康，在白河县城下游16km 的羊尾镇，郧西汉江大桥联系左右岸。
沿线公路均为省道、国道，山区三级、二级公路标准。
襄渝铁路距工程较近的站有麻虎、白河、胡家营、十堰等站，其中十堰站装卸场地较大，运输方便，可供铁路物资卸车中转，其余站点不满足本工程大宗物资装卸条件。
外来物资均可通过公路、铁路运抵工地，工程对外交通条件便利。
右岸316国道改线施工、跨江公路桥引线和桥台施工期间与本标段向柏家沟渣场出渣工期重叠，存在施工及交通干扰。
