常用螺纹知识

螺纹基本知识螺纹基本知识⼀、螺纹的名词术语螺纹：在圆柱或圆锥表⾯上，沿着螺旋线所形成的具有规定⽛型的连续凸起。

圆柱螺纹/圆锥螺纹；外螺纹/内螺纹；右旋螺纹/左旋螺纹。

右旋螺纹：顺时针旋转时选⼊的螺纹。

左旋螺纹：逆时针旋转时选⼊的螺纹。

完整螺纹：⽛顶和⽛底具有完整形状的螺纹。

不完整螺纹：⽛底完整⽽⽛顶不完整的螺纹。

螺尾：向光滑表⾯过渡的⽛底不完整的螺纹。

有效螺纹：由完整螺纹和不完整螺纹组成的螺纹，不包括螺尾。

公称直径：代表螺纹尺⼨的直径。

⼤径：外螺纹的顶径、内螺纹的底径。

⼩径：外螺纹的底径、内螺纹的顶径。

中径：⼀个假想圆柱或圆锥的直径，该圆柱或圆锥的母线通过⽛型上沟槽和凸起宽度相等的地⽅。

单⼀中径：⽛型上沟槽宽度等于1/2基本螺距的地⽅。

作⽤中径：在规定的旋合长度内，恰好包容实际螺纹的⼀个假想螺纹的中径，这个假想螺纹具有理想的螺距、螺纹半⾓、及⽛型⾼度，并在⽛顶和⽛底留有间隙，不与实际螺纹⼤、⼩径发⽣⼲涉。

⽛型⾓：在螺纹⽛型上，两相邻⽛侧间的夹⾓。

螺距：相邻两⽛在中径线上对应两点间的轴向距离。

螺纹精度：由螺纹公差带和旋合长度共同组成的衡量螺纹质量的综合指标。

⼆、.螺纹概述⼀般将螺纹分为圆柱螺纹和圆锥螺纹。

（⼀）圆柱螺纹1. 普通螺纹（⼜称⽶制或公制螺纹）螺纹代号M，⽛形⾓60°，基本⽛形为平顶。

精度等级：内螺纹4~8级，外螺纹3~9级。

2. 美标统⼀螺纹（⼜称60°英制螺纹）螺纹代号UNC、UNF、UNEF、UN、UNS，⽛形⾓60°，基本⽛形为平顶。

精度等级：内螺纹1B~3B，外螺纹1A~3A。

3. ⾮螺纹密封的管螺纹（⼜称圆柱管螺纹）螺纹代号G，⽛形⾓55°，基本⽛形为圆顶圆底。

精度等级：内螺纹标准级和D级，外螺纹A、B级。

4. 梯形螺纹螺纹代号Tr，⽛形⾓30°（美标为29°），基本⽛形为平顶平底。

精度等级：7~9级，（美标为2G~6G）。

一.罗纹的基本知识罗纹分普通螺纹、英制罗纹、管罗纹、梯形罗纹、锯齿型罗纹、美制螺纹等。

1. 普通螺纹：最常用的罗纹，牙型60度，直径和罗距单位为毫米。

分粗牙和细牙两种。

粗牙普通螺纹用字母“M”及“公称直径”表示，如M8、M16等；细牙普通螺纹用字母“M”及“公称直径×罗距”表示，如M10×1、M20×1.5等；当罗纹为左旋时，在罗纹代号之后加“左”，如M16左，M20×1.5左等。

2.英制罗纹：用量很少，牙型55度，直径和罗距用英寸表示。

3.管罗纹：分用螺纹密封的管罗纹、非罗纹密封的管罗纹，60度圆锥管罗纹，米制锥罗纹等。

其中用螺纹密封的管罗纹最为常用。

管罗纹的标记由罗纹特征代号和尺寸代号组成，字母Rc表示圆锥内罗纹，R表示圆锥外罗纹，Rp表示圆柱内罗纹。

标记示例：圆锥内罗纹：Rc/1/2;圆柱内罗纹Rp/1/2;圆锥外螺纹R/1/2。

当螺纹为左旋时，在在尺寸代号后加注“LH”，如R/1/2—LH。

4.梯形罗纹：常用于门杆等需要快速传动并且需要一定的径向力的部位。

其牙型为30度，标注为Tr,直径×罗距，如Tr40×7：如为左旋,在后面加注LH，Tr40×7LH。

5.锯齿型螺纹：常用于单方向(径向)受力的部件，牙型为一面30度，另一面3度。

标注示例：S80×7，左旋为S80×7LH.6.美制罗纹：常用于美国、加拿大、芬兰等国进口的阀门的门杆及压兰螺栓，其牙型60度，罗距及直径为寸制单位。

标记：粗牙罗纹UNC/UNRC，细牙罗纹UNF/UNRF,其中C代表粗牙，F代表细牙，A表示外螺纹，B表示内罗纹。

UN 罗纹齿型根部为平底，要求齿底宽度不少于0.125P，UN罗纹小径没有公差，UNR 罗纹齿型与UN相同，但齿底必须是圆弧，圆弧半径不小于0.108P。

UN罗纹适用于内罗纹和外螺纹，而UNR罗纹仅仅适用于外螺纹。

螺纹的种类知识点总结
1. 普通螺纹：普通螺纹是一种常见的螺纹连接方式，它有内螺纹和外螺纹两种形式。

内螺纹是在孔内加工的螺纹，外螺纹是在轴上加工的螺纹。

普通螺纹有粗牙和细牙之分，通常用于通用设备和零件的连接。

2. 克飞螺纹：克飞螺纹是一种用于特殊设备和机械零件的螺纹连接方式，它的特点是螺纹的倾角较小，螺纹的高度和间距比较大，能够承受更大的力。

克飞螺纹在航空航天、军工等领域得到广泛应用。

3. 米制螺纹：米制螺纹是一种按照国际标准制定的螺纹连接方式，它分为粗牙和细牙两种形式，用于不同的设备和零件。

米制螺纹的标准规格由国际标准化组织制定，具有统一的标准和规格，方便国际贸易和合作。

4. 英制螺纹：英制螺纹是一种按照英国标准制定的螺纹连接方式，它分为UNC和UNF两种形式。

UNC是粗牙，UNF是细牙。

英制螺纹在英美国家得到广泛应用，其规格和标准与米制螺纹有所不同。

5. 牙形螺纹：牙形螺纹是一种特殊形状的螺纹连接方式，它的螺纹截面呈三角形，具有良好的自锁性能，适用于需要防松的设备和零件。

总之，螺纹种类繁多，按照不同的标准和用途可以分为多种形式，每种螺纹都有其特定的适用范围和特点。

在机械加工和设备制造中，选择合适的螺纹连接方式对于提高设备的可靠性和使用寿命至关重要。

因此，设计和选择螺纹连接时需要根据具体的应用需求和标准规定进行选择，以确保设备和零件能够正常工作和运行。

关于螺纹的知识
1)M螺纹：一般用于紧固件。

如用于接口，则需要垫片密封
2)惠氏螺纹：常见的有ZG、PT、R螺纹，尺寸都是一样的，只是各
个国家的称呼不同而已。

惠氏螺纹不加填料就能防止渗漏，是最常用的锥螺纹。

锥螺纹密封有两种形式：一、圆柱内螺纹和圆锥外螺纹；二圆锥内螺纹和圆锥外螺纹；
*一般都是采用圆锥内螺纹和圆锥外螺纹配合
3)美制螺纹：代号NPT，和惠氏螺纹一样都是锥螺纹，不加填料就
能防止渗漏，但是NPT不能与惠氏螺纹（ZG、PT、R）混用。

国标称Z
4)G螺纹是普通管螺纹，用于水管等压力温度不高的场合。

外螺纹
与内螺纹都是圆柱形的，需要填料才能密封。

5)规格（以ZG为例）
分是英分的意思，1英寸=8英分
公称直径不是实际尺寸，螺纹表示中没有实际意义。

一.名词解释1. 外螺纹：在圆柱外表面上的螺纹。

也叫阳螺纹，如螺栓2. 内螺纹：在圆柱内表面（即圆孔）上的螺纹。

也叫阴螺纹，如螺母3. 螺距：螺纹相邻两牙尖之间的轴向距离4. 旋向：螺栓拧进螺母时的旋转方向，有左旋和右旋两种5. 圆锥管螺纹：带锥度的螺纹，如果是外螺纹，螺纹头部的直径小，根部的直径大；如果是内螺纹，前面口部的直径大，后面尾部的直径小。

（注：圆锥管螺纹有55゜牙形角和60゜牙形角两种，后者也叫NPT螺纹）二．常见的螺纹1. 普通螺纹，代号M，公制2. 圆柱管螺纹，代号G，英制3. 圆锥管螺纹，英制，分为两种：A：55゜牙形角圆锥管螺纹：a：圆锥内螺纹，代号Rcb：与圆锥外螺纹配合的圆柱内螺纹，代号Rpc：圆锥外螺纹，代号RB：60゜牙形角圆锥管螺纹，代号NPT（注：一般，若需注明内，外螺纹，可在NPT后加F（内螺纹）、M（外螺纹），但不知什么原因，在我们的K-TEK产品选型样本中，他们将F和M加在了NPT的前面）4. 另外，我国还有两种螺纹标记ZG和Z，ZG表示55゜牙形角圆锥管螺纹，相当于现在的R;Z表示60゜牙形角圆锥管螺纹，相当于现在的NPT三. 举例说明eg 1：Rc 1/2——55゜牙形角圆锥管螺纹，尺寸代号1/2NPT 1/2——60゜牙形角圆锥管螺纹，尺寸代号1/2eg 2：M10——表示公称直径为10mm的普通螺纹M24*1.5——表示公称直径为24mm，螺距为1.5mm的细牙普通螺纹右旋：符合右手定则，右手握拳，将右手的大拇指指向螺旋件的运动方向，其余四指方向指向螺旋件的旋转方向。

上紧右旋螺丝（尤其是螺丝）适合右手用力的生理特点，因此作为一个标准规范被执行。

常见的螺丝、螺栓，如果不加以说明，都是右旋的。

右旋有时也用来起区分的作用，比如:助燃气体气瓶和惰性气体气瓶是右旋螺纹。

左旋：符合左手定则。

用于右旋螺纹不能满足的地方。

二.例如:因为运动方向可能导致松动的地方---自行车的左脚踏板芯轴；保证右旋习惯的地方----机床进给丝杠；起区分的作用----可燃气体气瓶；双向运动---拉器等....。

螺纹知识大全( 最全)螺纹在产品占有极其重要的位置, 就用途而言,目前公司产品中所用到的绝大部份螺纹属于连接用螺纹,它包括米制普通螺纹（公制螺纹）、惠氏螺纹、美国统一螺纹及“柱/柱”配合的管螺纹.而“柱/锥”和“锥/锥”配合的管螺纹则同时具有连接和密封之双重功效.另外,我公司部份产品中所用的慢开阀芯(螺旋阀芯)的螺纹副则属于传动类螺纹,这类螺纹多为梯形螺纹、矩形螺纹或锯齿形螺纹,它们主要用于传动类用途,但也可用于连接用途. 今天，我将简单介绍一下几类常用螺纹的基本知识及其相关的加工工艺。

因为本人才识有限，所编讲稿中必有一些错误之处，希望各位能及时给予指出与纠正，谢谢！螺纹的分类方法1) 用途分类法分为:紧固螺纹、密封螺纹、管螺纹、传动螺纹、普通(或一般用途)螺纹、专用螺纹等.2) 牙型分类法分为:梯形螺纹、锯齿形螺纹、矩形螺纹、三角形螺纹、短(或矮)牙螺纹、60∘及55∘螺纹等.3) 配合性质或型式法分为:过渡配合螺纹、过盈配合螺纹、间隙配合螺纹、“锥/锥”配合螺纹、“柱/锥”配合螺纹、“柱/柱”配合螺纹等.4) 螺距或直径大小分类法分为: 粗牙螺纹、细牙螺纹、超细牙螺纹、小螺纹等.5) 单位分类法分为: 英制螺纹和米制螺纹.6) 发明者姓氏或发明国分类法分为: 惠氏螺纹、美制螺纹、英制螺纹、统一螺纹等.上述六种分类法中,用途分类法为最基本的分类方法.卫浴行业常用螺纹汇总卫浴行业常用螺纹的标注形式举列第一章公制普通螺纹1.1 公制普通螺纹综述普通螺纹是联接螺纹的基本形式,其牙型呈三角形,牙型角为60∘,它是米制螺纹中应用最广的一种螺纹.公制普通螺纹是销住欧洲、澳洲和国内产品中应用最为广泛的一种螺纹. 中国的普通螺纹标准与ＩＳＯ标准基本相同,其它各国的米制普通螺纹标准也基本上与ＩＳＯ标准相同．我们在这里介绍的就是中国的普通螺纹国家标准.其系列标准代号可在后面附录中查询.其它国家的公制普通螺纹标准如下:英国BS 3643;德国DIN 13;法国NFE03-013;日本JIS B0205、JIS B0207;国际ISO 68、ISO 261、ISO 724、ISO 965/1~965/3.日常的设计工作中应依椐产品销售地的不同选择相应的标准进行设计和生产指导.在世界主要工业国中，德国和法国的普通螺纹使用米制而不用英寸制；日本的普通螺纹是米制和英寸制并存且以米制为主；而美、英虽也颁布了米制普通螺纹国家标准,但美国实际使用却较少，他大量使用的是英寸制统一螺纹.在英国米制普通螺纹的应用范围正逐渐扩大,大部分厂家现在同时使用米制普通螺纹和英寸制统一螺纹,早期的英寸制惠氏螺纹正逐步被淘汰.普通螺纹要素尺寸由直径和螺距二者所组成.普通螺纹将螺纹大径的基本尺寸作为代表螺纹尺寸的直径即公称直径.其直径分为三个系列,规定应优先选用第一系列,其次是第二系列,第三系列尽可能不用.普通螺纹有粗、细牙之分,其中对小于和等于68mm的直径,可分为粗牙和细牙两种.对于大于68mm的螺纹,标准给定的所有规格全部为细牙螺纹.普通螺纹的螺纹代号是由字母“M”、“公称直径X螺距”及“旋向”所组成的.螺纹代号中普通螺纹的粗牙螺距不标示但细牙螺距必标示,右旋普通螺纹在螺纹代号中其旋向“右”不标示, 但左旋必标示“左”. 如:M24 表示公称直径为24mm的粗牙右旋普通螺纹,其螺距为3mm. M24X1.5左表示公称直径为24mm、螺距为1.5mm、方向为左旋的细牙普通螺纹.普通螺纹中公差带的两个要素是公差等级(表示公差带大小)和基本尺寸偏差(表示公差带位置)(见表1-1和表1-2).表1-1 内、外螺纹各直径的公差等级螺纹直径公差等级内螺纹小径D1 4、 5、 6、 7、 8内螺纹中径D2 4、 5、 6、 7、 8外螺纹大径d 4、6、8外螺纹中径d2 3、 4、 5、 6、 7、 8、 9表1-2内、外螺纹的基本偏差螺纹基本偏差公差带位置描述内螺纹G、H H的基本偏差是下偏差且为零G的基本偏差为下偏差是正值外螺纹e、f、g、h h的基本偏差是上偏差且为零e、f、g的基本偏差为上偏差是负值考虑到旋合长度对螺纹的配合精度有一定影响,新国标将同一直径螺纹的旋合长度分为短、中、长三组,其螺纹旋合长度代号列于表1-3中.一般情况下尽可能采用中等旋合长度.螺纹精度由公差带和旋合长度共同组合而定,可分为精密、中等和粗糙三种.Q/GOBOJS006-2002 ~3~表1-3螺纹旋合长度分组短旋合长度中等旋合长度长旋合长度代号S N L普通螺纹的螺纹公差带代号包括中径公差带代号与顶径(指外螺纹大径和内螺纹小径)公差带代号.中径或顶径公差带代号由公差等级数字和公差位置字母所组成,数字在前,字母在后.1.2 公制普通螺纹公差带的选择为了减少量刃具的规格,对内、外螺纹规定了一些常用公差带作为选用公差带.同时按短、中、长三组旋合长度给定了精密、中等、粗糙三种精度,见表1-4和表1-5.表1-4 内螺纹选用公差带(GB197-81) 精度公差带位置G 公差带位置HS N L S N L精密4H 4H5H 5H6H中等(5G) (6G) (7G) *5H *6H *7H 粗糙(7G) 7H表1-5 外螺纹选用公差带(GB197-81)精度公差带位置e 公差带位置f 公差带位置g 公差带位置hS N L S N L S N L S N L精密(3h4h) *4h (5h4h)中等*6e *6f (5g6g) *6g (7g6g) (5h6h) *6h (7h6h)粗糙8g(8h)精密级主要用于精密螺纹,当要求配合性质变动较小时采用;中等精度用于一般用途;粗糙级在对精度要求不高或制造比较困难时采用.内螺纹选用公差带共11种,外螺纹选用公差带共13种.其中的中等旋合长度下的6级公差带是最常用、最基本的公差等级.选用公差带的原则(1) 带*的公差带应优先选用,不带*的公差带其次,括号内的公差带尽可能不用.(2) 大量生产的精制紧固件螺纹,推荐采用带方框的公差带.(3) 内、外螺纹的选用公差带可以任意组合,即并不一定要求所选内、外螺纹的公差带在表中所处的位置一一对应,但为了保证足够的接触高度(即保证螺纹有足够的连接强度),完工后的零件最好组合成H/g、H/h或G/h的配合.对直径小于和等于1.4mm的螺纹副,应采用5H/6h或更精密的配合.通常米制普通螺纹多组合成6H/6g和7H/8g,其中6H/6g属中等精度用于一般要求的螺纹,而7H/8g属粗糙级用于精度要求不高的螺纹.对于不同配合要求的螺纹应选择相适应的内、外螺纹公差带进行组合.特别是需要涂镀保护层的螺纹在组合选择中还应结合工厂镀前螺纹尺寸的控制方式及镀后的合格率情况做出综合评估和选择.这一点目前在公司也算是一大难题,虽然属于加工工艺方面的难题,但产品结构设计人员也可在平时的工作中加以关注和研究.英国BS 5412和欧洲EN 817的水龙头标准中就明确规定起泡器产品上选公制普通细牙螺纹副M22X1-6H/6g 、M24X1-6H/6g或M28X1-6H/6g.可见在水龙头行业中,公制普通螺纹一般应组合成6H/6g.对于精度要求不高的非重要用途的螺纹副,从制造成本上考虑可组合成7H/8g.卫浴配件产品上的公制螺纹一般均可组合成7H/8g.但对直径小于和等于1.4mm的螺纹副,应采用5H/6h或更精密的配合,以保证其有足够的连接强度.1.3 公制普通螺纹的标记方法a.螺纹的完整标记由螺纹代号、螺纹公差带代号和螺纹旋合长度代号所组成.b.螺纹公差带代号包括中径公差带代号与顶径(指外螺纹大径和内螺纹小径)公差带代号.公差带代号是由表示其大小的公差等级数字和表示其位置的字母所组成,例如:6H、6g、7H、8g等.c.在一般情况下,不标注螺纹旋合长度,其螺纹公差带按中等旋合长度确定.必要时,在螺纹公差带代号之后加注旋合长度代号S或L,中间用“-”分开.例如:M10-5g6g-S M10-7H-L普通螺纹标记示例如下:M10左-5g6g M10X1-6H顶径公差带代号中径公差带代号中径和顶径公差带代号(相同)螺纹代号螺纹代号d.内、外螺纹装配在一起,其公差带代号用斜线分开,左边表示内螺纹公差带代号,右边表示外螺纹公差带代号.例如:M20X2-6H/6g M10X2左-6H/5g6g目前,我公司产品资料中，对于公制普通螺纹大多只是标注了螺纹代号如:M4、M5和M12X1等,实际上这只是标注了螺纹的规格，是一种不完整的标记,会给生产技术的准备工作带来不便,从而在一定程度上影响了产品的生产质量。

螺纹标准知识归纳螺纹，做机械的天天打交道，时间一长国内的国外的，公制的英制的，直的锥的，密封的非密封的，内的外的，55度的60度的。

总之常常被搞乱，用一次从头到尾查一次，这里也算是归纳总结一下，希望有所帮助，一般做法是常用的打印出来放在桌边，用时随时拿来查看，时间长了就自然记住了。

NPT是一般用途的美国标准锥管螺纹，牙型角为60°PT牙为英制锥螺纹，牙型角为55°，密封中最常用。

英制管螺纹是细牙螺纹，因为粗牙螺纹的牙深大，会严重的降低所切螺纹外径管子的强度。

PF牙是管用平行螺纹。

G 是55度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G代表圆柱螺纹，G是管螺纹的统称(Guan)，55、60度的划分属于功能性的ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，加微信：Yuki7557 送宏程序教程一份，英制螺纹是等腰55度牙型，美制螺纹60度。

公制螺纹用公制单位，美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。

公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。

1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。

1、英寸制统一螺纹在英寸制国家广泛采用，该类螺纹分三个系列：粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个定螺距系列UN。

标注方法：螺纹直径—每英寸牙数系列代号—精度等级示例：粗牙系列3/8—16UNC—2A细牙系列3/8—24UNF—2A特细牙系列3/8—32UNFF—2A定螺距系列3/8—20UN—2A第一位数字3/8表示螺纹外径，单位为英寸，转换为米制单位mm要乘以25.4，即3/8×25.4=9.525mm；第二、三位数字16、24、32、20为每英寸牙数(在25.4mm长度上的牙数)；第三位以后的文字代号UNC、UNF、UNFF、UN为系列代号，最后两位2A为精度等级。

螺纹基础知识大全————————————————————————————————作者：————————————————————————————————日期:螺纹的基本知识螺纹是指在圆柱表面或圆锥表面上,沿着螺旋线形成的、具有相同断面的连续凸起和沟槽，如图１所示。

注:牙顶：牙的顶端表面牙底:沟槽底部表面图１生产实际中加工螺纹有多种方法，图２为在圆柱表面上车削螺纹的过程。

在工件外表面形成的螺纹称为外螺纹，在工件内表面形成的螺纹称为内螺纹。

1．螺纹的结构要素(摘自ＧB／T14791，圆柱螺纹）（1）螺纹牙型:在通过螺纹轴线的断面上,螺纹的轮廓形状称为螺纹牙型。

常见的螺纹牙型见表1。

表1名称普通螺纹管螺纹梯形螺纹锯齿形螺纹矩形螺纹特征M G TｒＢ（无）代号图样(２）大径、中径、小径:表2名称代号解释图样大径d、D 与外螺纹的牙顶或内螺纹的牙底相重的假想圆柱直径（即螺纹的最大直径)小径d１、D1与外螺纹的牙底或内螺纹的牙顶相重合的假想圆柱直径（即螺纹的最小直径）中径d２、D2在大径和小径之间假想有一圆柱，其母线通过牙型上沟槽宽度和凸起宽度相等的地方，此假想圆柱称为中径圆柱，其母线称为中径线,其直径称为螺纹的中径代号(d、Ｄ）、(d１、D１)、（d2、D2）中，小写字母代表外螺纹直径,大写字母代表内螺纹直径。

（3)线数:圆柱端面上螺纹的数目,用n表示。

沿一条螺旋线形成的螺纹为单线螺纹；沿两条或两条以上，在轴向等距离分布的螺旋线所形成的螺纹,为多线螺纹,如图3所示。

(ａ）单线螺纹(b) 双线螺纹图３(4) 螺距和导程：如图3所示。

螺距（代号：P）:相邻两牙中径线上对应两点间的轴向距离。

导程(代号:Ph):螺旋线形成的螺纹上的相邻两牙,在中径线上对应两点间的轴向距离。

对于单线螺纹，螺距=导程，对于多线螺纹，螺距＝导程/线数。

(5）旋向：如图４(b)所示。

顺时针旋转时旋入的螺纹,称为右旋螺纹逆时针旋转时旋入的螺纹,称为左旋螺纹。

螺纹螺纹大体分为三种英制，公制，美制要看你要用的是什么啊～～只是一种尺寸标法哦～～并不是特定的要在什么地方用的是世界上各个地方上的人用的习惯的问题啊欧洲人习惯用英制螺纹啊G开头我们国内喜欢公制的就是M开头的美洲习惯用美制螺纹也是G开头的最后有个NPT标志是种锥形螺纹统一标准螺纹(Unified Thread)：由美国、英国、加拿大三国共同制订，为目前常用之英制螺纹。

螺纹角亦为60 度，(UNC)；细牙(UNF)；特细牙(UNEF)。

表示法如1/2-10UNC。

(1/2：外径；10：每寸牙数；UNC代号)英制圆柱管螺纹BSPP螺纹就是55°牙角,一般都是手工加工,G是我们国家的管螺纹代号7/8"-20 UNF-2B和1/2"-20 UNF-2B中的7/8和1/2表示美国统一螺纹的公称直径；20表示每英寸的牙数；UNF表示美国统一螺纹UN（外螺纹牙底半径任选）系列中的细牙螺纹；2B中的表示螺母螺纹的精度等级。

但是标准系列中没有7/8"-20 UNF-2B规格，7/8"-20 应该是超细牙，表示方法是7/8"-20 UNEF-2B.7/8"-20 UNEF-2B，小径为0.821－0.832；中径为0.8425－0.8482；中径公差为0.0057；大径（最小）为0.875。

1/2"-20 UNF-2B，小径为0.446－0.457；中径为0.4675－0.4731；中径公差为0.0056；大径（最小）为0.5000。

单位为英寸。

标记代号名称(或用途) 国别及标准号备注B.S.W. 标准惠氏粗牙系列，一般用途圆柱螺纹英国标准BS84 牙型角为55°的英制螺纹B.S.F. 标准惠氏细牙系列，一般用途圆柱螺纹Whit.S 附加的惠氏可选择系列，一般用途圆柱螺纹Whit 惠氏牙型的非标准螺纹UN 恒定螺距系列的统一螺纹美国标准ANSIB1.1 标准牙型(牙底是平的或随意倒圆的)的内、外螺纹UNC 粗牙系列的统一螺纹UNF 细牙系列的统一螺纹UNEF 超细牙系列的统一螺纹UNS①特殊系列的统一螺纹UNR 圆弧牙底恒定螺距系列的统一螺纹圆弧牙底的UNR、UNRC、UNRF、UNREF、UNRS只用于外螺纹而没有内螺纹UNRC 圆弧牙底粗牙系列统一螺纹UNRF 圆弧牙底细牙系列统一螺纹UNREF 圆弧牙底超细牙系列统一螺纹UNRS 圆弧牙底特殊系列统一螺纹NPT②一般用途的锥管螺纹美国标准ANSIB1.20.1 牙型角为60°的英制管螺纹NPSC 管接头用直管螺纹NPTR 导杆连接用锥管螺纹NPSM 机械连接用直管螺纹NPSL 锁紧螺母用直管螺纹NPSH 软管连接用直管螺纹NPTF 干密封标准型锥管螺纹美国标准ANSIB1.20.3 Ⅰ型PTF-SAE SHORT 干密封短型锥管螺纹Ⅱ型NPSF 干密封标准型燃油用直管内螺纹Ⅲ型NPS1 干密封标准型一般用直管内螺纹Ⅳ型ACME③一般用途的梯形螺纹美国标准ANSIB1.5 牙型角为29°的英制传动螺纹国外常用英制螺纹的代号、名称和标准号①尺寸和公差使用与标准系列相同的公式计算的标准系列之外的所有直径与螺距组合。

螺纹的基础知识螺纹是机械制造中常见的一种连接形式，具有重要的作用。

本文将介绍螺纹的基础知识，包括螺纹的定义、分类、标注和应用等方面内容。

一、螺纹的定义螺纹是一种具有螺旋形状的结构，由螺纹山和螺纹谷组成。

螺纹分为内螺纹和外螺纹，内螺纹是指螺纹在孔内的形式，外螺纹是指螺纹在轴上的形式。

二、螺纹的分类根据螺纹的用途和形状，螺纹可以分为很多种类，常见的有三角形螺纹、梯形螺纹和圆弧形螺纹等。

其中，三角形螺纹是最常见的一种，具有较高的连接强度和密封性能。

三、螺纹的标注螺纹标注是描述螺纹的重要方式，常用的标注方法有两种，即直径制和公称直径制。

直径制是以螺纹的内径或外径作为标准，公称直径制是以螺纹的公称直径作为标准。

螺纹标注通常包括螺纹直径、螺距和螺纹类型等信息。

四、螺纹的应用螺纹广泛应用于机械制造、汽车制造、航空航天等领域。

在机械制造中，螺纹可以用于连接零件、调整间隙、传递力量等；在汽车制造中，螺纹用于连接发动机和其他部件，保证汽车的正常运行；在航空航天领域，螺纹用于连接飞机的结构件，确保飞机的安全性能。

五、螺纹的加工螺纹的加工通常有多种方法，包括车削、铣削、切割和磨削等。

其中，车削是最常用的螺纹加工方法，可以通过车床进行内外螺纹的加工；铣削适用于一些特殊形状的螺纹加工；切割适用于大批量螺纹的加工；磨削适用于高精度的螺纹加工。

六、螺纹的注意事项在进行螺纹加工时，需要注意以下几点。

首先，螺纹加工前需要进行合理的工艺规划，确保加工质量和效率；其次，在加工过程中，要根据螺纹的要求选择合适的工具和切削参数，以避免加工过程中产生的问题；最后，完成螺纹加工后，需要进行质量检验，确保螺纹的尺寸和形状满足要求。

螺纹是一种常见的连接形式，具有广泛的应用。

了解螺纹的基础知识对于机械制造行业的从业人员至关重要，只有掌握了螺纹的定义、分类、标注和加工等方面的内容，才能更好地应用于实际生产中，提高工作效率和质量水平。

螺纹基础知识目录一.螺纹概述二.螺纹的分类三. 螺纹术语四.米制普通螺纹（M）五.美制锯齿形螺纹BUTT六.美制统一螺纹UN七.螺纹的检验一.螺纹概述1.螺纹是工业文明的产物。

2.标准化是工业文明的的象征。

3.螺纹的国际标准有三种英制螺纹（1841年惠特沃斯提出世界上第一份螺纹标准） 美制统一螺纹（二战后美国螺纹标准转化成为同盟国的统一标准UN）公制螺纹（在美制螺纹基础上转化而成，并逐步取代美制螺纹及英制螺纹）二、螺纹的分类螺纹按用途可以分为三类：1.紧固连接螺纹2.传动连接螺纹3.管螺纹紧固螺纹，主要用于联接和紧固各种机械零件。

这类螺纹联接的使用要求是可旋合性(便于装配和拆换)和联接的可靠性。

主要包含：1.米制普通螺纹（M)2.美制统一螺纹（UN）3.英制惠氏螺纹55°（B.S.W.）4.米制小螺纹（S）60°5.米制航空航天螺纹（MJ牙底）60°6.美制航空航天螺纹（UNJ圆弧牙底）传动螺纹,通常用于传递运动或动力。

螺纹联接的使用要求是传递动力的可靠性或传递位移的准确性主要包含：1.米制梯形螺纹30°（TR）2.美制梯形螺纹29°（ACME）3.米制矩齿形螺纹（3°/30°）B4.美制锯齿形螺纹（7°/45°）（BUTT）5.英制锯齿形螺纹（7°/45°）B.S.BUTT)管螺纹,这类螺纹用于密封联接。

螺纹的使用要求是结合紧密，不漏水、不漏气和不漏油。

主要包含：1.英制管螺纹55°1.1一般密封管螺纹（R）1.2非密封管螺纹（G）2.美制管螺纹60°2.1一般密封管螺纹（NPT,NPSC）2.2干密封管螺纹（NPTF）2.3非密封管螺纹（NPSM,NPSL,NPTR）3.米制管螺纹（60°）3.1一般密封米制管螺纹（ZM,M）3.2非密封米制管螺纹（M）牙顶单线螺纹：P=Ph 多线螺纹：P=Ph/n四、米制普通螺纹（M）螺纹标注：公称直径为24mm、螺距为1.5mm、方向为左旋的细牙普通螺纹.表示为M24X1.5LH公称直径为24mm、螺距为3mm、粗牙普通螺纹.表示为M24大径——与外螺纹牙顶或内螺纹牙底相重合的假想圆柱的直径，即螺纹的最大直径，如图 1 所示。

基础知识(如无特别说明，螺纹均是指公制三角形螺纹)：1. 螺距和导程。

螺距即螺纹上相邻两牙对应点之间的轴向距离。

如两相邻牙的牙顶点之间的距离等于螺距。

导程和螺距有着密切的关系，对于单线螺纹的导程和螺距是相等的；多线螺纹由多线螺纹的导程=螺距X 螺纹头数来计算。

[注：编程中的参数多是指导程，而不是螺距，这点要引起注意。

]对于英制螺纹，是用牙数来表示，即每英寸有多少牙数。

它的螺距可由25.4/每英寸牙数来计算。

(1英寸=25.4mm)行内常把1英寸称为8分，如1/4英寸即为2分。

帖上一些换算公式：程序代码1码=3英尺1英尺=12英寸1英寸=8英分1码=91.44厘米1英寸=2.54厘米1英分=0.3175厘米2. 锥度螺纹参数R值R=(D1-D2)/2D1——螺纹切削起始位置的直径D2——螺纹切削终点位置的直径[注: D1和D2都是指刀具切削螺纹轨迹的起始点和终点的直径，并非图纸中螺纹起始点的直径和终点的直径，因为我们在加工螺纹的时候在起始的地方要增加至少一个螺距以上的距离以保证进给升降速的需要，否则会造成前面一两牙螺距有误差。

因此在加工锥度螺纹时要根据锥度来计算R值。

]3. 螺纹进给速度螺纹进给速度(米/分)=主轴转速×导程。

螺纹进给速度应达到2m/min以上。

这里对一些教程中的错误指出一下，这里的min是英文minute(分钟)的缩写，并非minimize(最小化)的缩写。

即刀具每分钟走过多少距离。

4. 大螺距螺纹转速的选用n≤(1200/T)-80式中n——主轴转速，r/min(转/分)T——导程，mm如3.5mm螺距的螺纹可选用260r/min或低于该值的转速，但是目前绝大多数的数控机床都可以提升更高的转速进行加工，这就要对机床的大螺距螺距高速加工能力进行测试。

如螺距为10mm的螺纹总不能用40r/min的转速进行加工吧，显然不能满足我们的要求。

5. 螺纹的公称直径,外径，内径和中径公称直径即大径，一般在图纸中标出，如M20。

螺纹知识介绍一、螺纹的性能、要素及名词术语1、螺纹具有自锁性2、六要素是指牙型、公称直径、螺距（导程）、头数、精度和旋转方向。

牙型、公称直径和螺距是决定螺纹的最基本要素，通常称为螺纹三要素。

凡三要素符合标准的称为标准螺纹。

螺纹要素全部相同的内、外螺纹才能旋合在一起。

（1）牙型：螺纹的牙型是指沿螺纹轴线部开螺纹后所得到的轮廓形状。

常见的有三角形、梯形、锯齿形和矩形等。

（2）公称直径d（外螺纹）、D（内螺纹）：代表螺纹尺寸的直径，螺纹的最大直径（除管螺纹外）。

（3）头数（线数）ｎ：同一圆柱面上螺旋线数目。

（4）螺距P：螺纹相邻两牙对应点之间的轴向距离称为螺距,图１螺纹的要素（5）旋向：螺纹旋进的方向。

当螺纹旋进时，如为顺时针方向旋转，则为右旋，如为逆时针方向旋转，则为左旋。

如图1b、c（6）精度：是指螺纹的常用参数，如小径、中径、牙形角、旋合长度等。

二、.螺纹分类一般将螺纹分为圆柱螺纹和圆锥螺纹。

（一）圆柱螺纹1. 普通螺纹（又称米制或公制螺纹）螺纹代号M,牙形角60°,基本牙形为平顶。

又有普通粗牙螺纹和普通细牙螺纹之分。

3. 非螺纹密封的管螺纹（又称圆柱管螺纹）螺纹代号G,牙形角55°,基本牙形为圆顶圆底。

4. 圆锥管螺纹5. 其他螺纹梯形螺纹锯齿螺纹美标圆柱管螺纹气瓶专用螺纹四、螺纹代号的含义（l）供销仓库螺栓标牌M12×50表示公称直径为12mm，长度为50mm 的普通粗牙螺栓。

（2）工具库改锥标有M16×1表示公称直径为16mm，螺距为1mm的普通细牙螺纹改锥。

（3）G1表示英制非螺纹密封管螺纹，尺寸代号1in，右旋（4）螺栓性能等级，标在螺栓六角面上：钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。

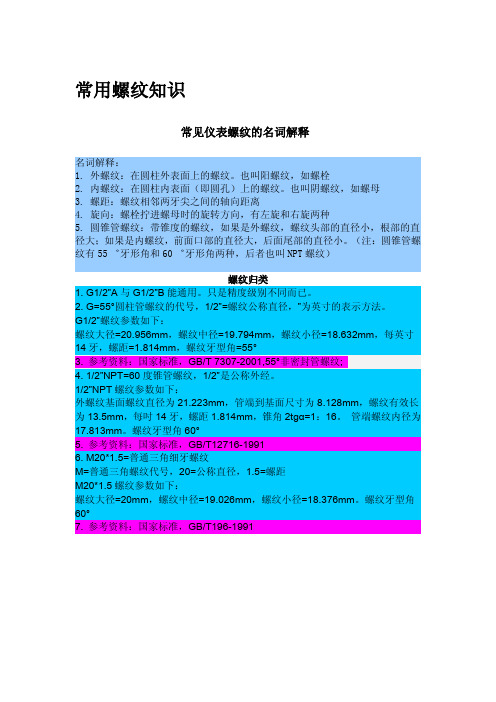

常用螺纹知识常见仪表螺纹的名词解释名词解释：1.外螺纹：在圆柱外表面上的螺纹。

也叫阳螺纹，如螺栓2.内螺纹：在圆柱内表面（即圆孔）上的螺纹。

也叫阴螺纹，如螺母3.螺距：螺纹相邻两牙尖之间的轴向距离4.旋向：螺栓拧进螺母时的旋转方向，有左旋和右旋两种5.圆锥管螺纹：带锥度的螺纹，如果是外螺纹，螺纹头部的直径小，根部的直径大；如果是内螺纹，前面口部的直径大，后面尾部的直径小。

（注：圆锥管螺纹有55゜牙形角和60゜牙形角两种，后者也叫NPT螺纹）螺纹归类1.G1/2”A与G1/2”B能通用。

只是精度级别不同而已。

2.G=55°圆柱管螺纹的代号，1/2”=螺纹公称直径，”为英寸的表示方法。

G1/2”螺纹参数如下：螺纹大径=20.956mm，螺纹中径=19.794mm，螺纹小径=18.632mm，每英寸14牙，螺距=1.814mm，螺纹牙型角=55°3.参考资料：国家标准，GB/T7307-2001,55°非密封管螺纹;4.1/2”NPT=60度锥管螺纹，1/2”是公称外经。

1/2”NPT螺纹参数如下：外螺纹基面螺纹直径为21.223mm，管端到基面尺寸为8.128mm，螺纹有效长为13.5mm，每吋14牙，螺距1.814mm，锥角2tgα=1：16。

管端螺纹内径为17.813mm。

螺纹牙型角60°5.参考资料：国家标准，GB/T12716-19916.M20*1.5=普通三角细牙螺纹M=普通三角螺纹代号，20=公称直径，1.5=螺距M20*1.5螺纹参数如下：螺纹大径=20mm，螺纹中径=19.026mm，螺纹小径=18.376mm。

螺纹牙型角60°7.参考资料：国家标准，GB/T196-1991螺纹规格外螺纹大径（单位mm）－－－－－－－－－－－－－－－－-内螺纹小径（单位mm）－－－－－－－－－－－－－－－－-序号规格型号最大最小公差最大最小公差1M10*19.9749.7940.1809.1578.9170.240 2M12*1.511.96811.7320.23610.67610.3760.300 3M14*1.513.96813.7320.23612.67612.3760.300 4M16*1.515.96815.7320.23614.67614.3760.300 5M18*1.517.96817.7320.23616.67616.3760.300 6M20*1.519.96819.7320.23618.67618.3760.300 7M22*1.521.96821.7320.23620.67620.3760.300 8M24*1.523.96823.7320.23622.67622.3760.300 9M26*1.525.96825.7320.23624.67624.3760.300 10M27*1.526.96826.7320.23625.67625.3760.300 11M30*1.529.96829.7320.23628.67628.3760.300 12M27*226.96226.6820.28025.21024.8350.375 13M30*229.96229.6820.28028.21027.8350.375 14M33*232.96232.6820.28031.21030.8350.375 15M36*235.96235.6820.28034.21033.8350.375 16M42*241.96241.6820.28040.21039.8350.375英制螺纹规格一览表外螺纹大径（单位mm）－－－－－－－－－－－－－－－－－－内螺纹小径（单位mm）－－－－－－－－－－－－－－－－-序号规格型号最大最小公差最大最小公差1G1/8-289.7289.5140.2148.8488.5660.282 2G1/4-1913.15712.9070.25011.89011.4450.445 3G3/8-1916.66216.4120.25015.39514.9500.445 4G1/2-1420.95520.6710.28419.17218.6310.541 5G3/4-1426.44126.1570.28424.65824.1170.541 6G1-1133.24932.8890.36030.93130.2910.6407G11/4-1141.91041.5500.36039.59238.9520.6408G11/2-1147.80347.4430.36045.48544.8450.640。

螺丝基础必学知识点
以下是螺丝基础必学知识点：
1. 螺纹类型：常见的螺纹类型有英制螺纹、公制螺纹和特殊螺纹。

英制螺纹根据其每英寸包含的螺纹数分为粗牙和细牙；公制螺纹则根据每毫米包含的螺纹数分为粗牙和细牙。

2. 螺纹标识：螺纹的标识通常由螺纹直径、螺距和螺纹类型组成。

例如，M12×1.75表示公制螺纹，直径为12毫米，螺距为1.75毫米。

3. 螺纹测量：常用的螺纹测量工具包括测螺距卡规和螺纹规。

测量时需注意准确对齐螺纹，避免偏差。

4. 螺杆种类：常见的螺杆种类包括内六角螺杆、十字槽螺杆、平头螺杆、圆头螺杆等。

不同种类的螺杆适用于不同的应用场景。

5. 螺丝扳手：用于拧紧和松开螺丝的工具，通常有定扭矩和非定扭矩两种类型。

定扭矩螺丝扳手可精确控制扭矩大小，适用于对扭矩要求较高的应用。

以上是螺丝基础必学知识点的简要介绍，螺丝学习需要深入理解其原理和实践操作。

1、螺纹基本参数：螺纹六要素：牙型（三角形、梯形、矩形、锯齿形和方形等。

）、公称直径、小径、线数、螺距和导程、旋向。

（螺纹五要素：牙型、直径（大径、小径、中径）、线数、螺距和导程、旋向）只有六个螺纹要素完全相同的内、外螺纹才能旋合。

螺纹牙型、大径和螺距是最基本要素，称为螺纹三要素。

凡是牙型、直径、螺距符合标准的为标准螺纹；牙型符合标准，直径或螺距不符合标准的为特殊螺纹；牙型不符合标准的为非标准螺纹。

不同牙型的用途：三角形螺纹用于连接；梯形、方形螺纹用于传动等。

2、螺纹的画法1、“摸得着的画粗实线，摸不着的画细实线”，应将表示牙底的细实线画入圆角或倒角部分。

在垂直于螺纹轴线的投影图的视图中，表示牙底的细实线圆只画约3/4圈，此时轴或孔上的倒角的投影不应画出。

2、有效内、外螺纹的终止界线（简称螺纹终止线），规定用一条粗实线来表示。

3、螺纹尾部一般不必画出，当需要表示螺尾时，该部分的牙底用与轴线成30°的细实线绘制。

4、螺纹不可见时所有图线用虚线绘制。

5、在内、外螺纹的剖视或断面图中，剖面线都必须画到粗实线为止。

6、在绘制不穿通的螺孔（螺纹盲孔）时，一般应将钻孔深度与螺纹深度分别画出，且钻孔深度一般应比螺纹深度大0.5D，其中D位螺纹大径，钻头端都有一圆锥，锥顶角为118°，钻孔时不穿通（称为盲孔），底部造成一锥面，在画图时钻孔底部锥面的顶角可简化为120°。

螺纹的自锁：连接螺纹的自锁条件：螺纹升角φ小于或等于当量摩擦角。

螺纹连接的主要类型：1）螺栓连接：普通螺栓连接、铰制孔螺栓连接；2）螺钉连接；3）双头螺栓连接；4）紧定螺钉连接；5）地脚螺栓连接；6）吊环螺钉连接，分A型和B型两种结构，A型无退刀槽，B型有退刀槽。

螺纹种类和应用场合：按用途分：连接螺纹和传动螺纹；常见的连接螺纹有粗牙普通螺纹、细牙普通螺纹和管螺纹三种。

连接螺纹的共同特点是牙型都是三角形，其中普通螺纹的牙型角为60°，管螺纹的牙型角为55°。

螺纹基础知识大全螺纹是一种常见的机械连接方式，广泛应用于各个领域。

以下是对螺纹基础知识的详细且丰富的介绍。

1.螺纹的定义与分类-螺纹定义：螺纹是一种沿轴线上呈螺旋形的凸起和凹陷的装配结构。

-螺纹分类：常见的螺纹可以分为内螺纹（孔螺纹）和外螺纹（柱螺纹）两种类型。

2.螺纹表示方法-直径表示法：使用螺纹直径（d）和螺距（P）来表示，如M12×1.75表示直径为12mm、螺距为1.75mm的度量制螺纹。

-齿数表示法：使用螺纹齿数（n）和螺距（P）来表示，如1/4-20表示齿数为20、螺距为1/4英寸的英制螺纹。

3.螺纹尺寸与参数-螺纹直径：指螺纹的最大直径，通常使用公称直径（d）表示。

-螺距：指螺纹的螺旋线在轴向上的推移距离，通常使用公称螺距（P）表示。

-螺纹齿高：指螺纹齿的高度，即螺纹凸起和凹陷之间的距离。

-螺纹迹长：指螺纹完整一周的长度，即沿螺纹轴线上的线段长度。

4.常见螺纹类型-三角形螺纹：最常见的螺纹类型，包括等腰三角形螺纹（ISO螺纹）、矩形螺纹和锥形螺纹等。

-圆柱螺纹：圆柱螺纹主要用于密封和连接，如火花塞螺纹。

-特殊螺纹：还有一些特殊的螺纹类型，如圆锥管螺纹、圆锥接合螺纹等。

5.螺纹制造与加工方法-切削加工：使用切削工具（如螺纹刀具）按照预定的螺纹规格进行加工。

-滚压加工：将螺纹材料通过滚压机进行塑性变形，形成螺纹结构。

-滚切加工：使用滚刀沿着螺纹轴向滚动，逐步形成螺纹。

6.螺纹连接的特点与应用-特点：螺纹连接具有拧紧力大、结构简单、拆卸方便等优点，但对于高载荷和高精度要求的情况不适用。

-应用：螺纹连接广泛应用于机械设备、汽车、航空航天、建筑等领域，如螺栓、螺母、螺杆等。

7.螺纹相关标准-ISO标准：国际标准化组织（ISO）制定了一系列螺纹标准，如ISO68-1（度量制螺纹）、ISO965（公称尺寸及公差）等。

-ANSI/ASME标准：美国国家标准学会（ANSI）和美国机械工程师学会（ASME）制定了一系列英制螺纹标准。

螺纹基本知识螺纹是一种常见的机械连接件，它具有螺旋形的凸起和凹槽，通过螺纹间的互相咬合来达到固定或拆卸的目的。

在工业生产和机械制造中，螺纹被广泛应用于各种机械设备、汽车、电子产品等领域。

本文将介绍螺纹的基本知识，包括螺纹的种类、尺寸、公称直径、螺距等方面。

一、螺纹的种类根据螺纹的形状和用途，可将螺纹分为三类：公制螺纹、英制螺纹和特殊螺纹。

1. 公制螺纹公制螺纹是最为常见的一种螺纹，也是国际上使用最广泛的螺纹。

其特点是以毫米（mm）为单位，螺纹角度为60度，常见的标准有M、MF、MJ等。

2. 英制螺纹英制螺纹是英国和美国常用的螺纹标准，其特点是以英寸（in）为单位，螺纹角度为55度。

常见的标准有UNC、UNF、UNEF等。

3. 特殊螺纹特殊螺纹是根据特殊需求设计的螺纹，包括波纹管螺纹、卡箍螺纹、燃气螺纹等。

这些螺纹具有特殊的形状和用途，需要按照相应的标准进行设计和制造。

二、螺纹的尺寸螺纹的尺寸是指螺纹直径和螺距。

其中，螺纹直径是指螺纹凸起的直径，螺距是指相邻两个螺纹之间的距离。

螺纹的尺寸对于螺纹的使用和配合至关重要，必须按照相应的标准进行设计和制造。

1. 公制螺纹的尺寸公制螺纹的尺寸按照标准分为粗牙和细牙两种。

其中，粗牙的公称直径从M1.6到M39，细牙的公称直径从M8到M64。

螺距也有不同的规定，一般为公称直径的0.25倍到1.5倍之间。

2. 英制螺纹的尺寸英制螺纹的尺寸也分为粗牙和细牙两种。

其中，粗牙的公称直径从1/4英寸到4英寸，细牙的公称直径从1/4英寸到1英寸。

螺距的规定也有所不同，一般为公称直径的0.25倍到1.5倍之间。

三、螺纹的公称直径螺纹的公称直径是指螺纹凸起的直径，也称为螺纹直径。

公称直径是螺纹尺寸的重要参数之一，不同的螺纹标准有不同的公称直径规定。

1. 公制螺纹的公称直径公制螺纹的公称直径从M1到M200，其中M1到M39为粗牙，M8到M64为细牙。

公称直径的规定是按照标准进行制定的，不同的螺纹标准有不同的公称直径规定。
