包装结构与包装装潢设计

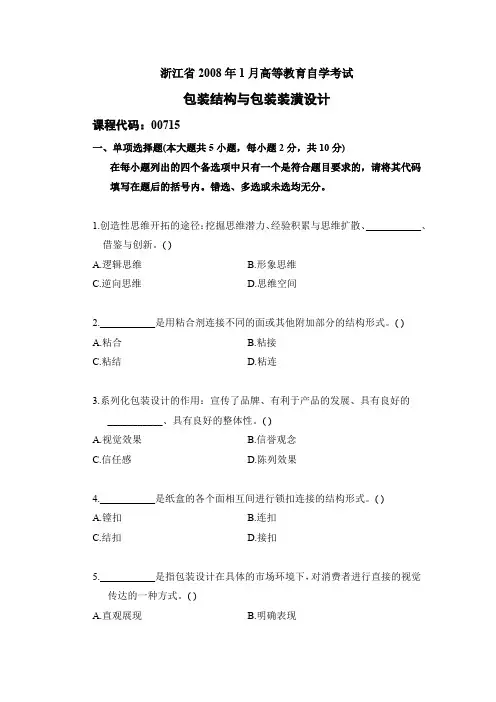

浙江省2008年1月高等教育自学考试包装结构与包装装潢设计课程代码：00715一、单项选择题(本大题共5小题，每小题2分，共10分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.创造性思维开拓的途径：挖掘思维潜力、经验积累与思维扩散、___________、借鉴与创新。

( )A.逻辑思维B.形象思维C.逆向思维D.思维空间2.___________是用粘合剂连接不同的面或其他附加部分的结构形式。

( )A.粘合B.粘接C.粘结D.粘连3.系列化包装设计的作用：宣传了品牌、有利于产品的发展、具有良好的___________、具有良好的整体性。

( )A.视觉效果B.信誉观念C.信任感D.陈列效果4.___________是纸盒的各个面相互间进行锁扣连接的结构形式。

( )A.镗扣B.连扣C.结扣D.接扣5.___________是指包装设计在具体的市场环境下，对消费者进行直接的视觉传达的一种方式。

( )A.直观展现B.明确表现C.直观表现D.直接表现二、简答题(本大题共2小题，每小题10分，共20分)1.简述包装设计的流程。

2．简述包装的材料。

三、综合应用设计题（本大题共70分）题目：“翩舞”丝巾包装的结构和装潢设计（1）手绘包装结构平面图一张（20分）（2）根据包装结构平面图，手绘包装装潢设计图一张（50分）设计元素包括：①题目：中文字体和英文字体②标志③说明文字④色彩⑤图形⑥编排（3）要求：①画面要求：左1/3画面为结构图，右2/3画面为装潢设计图②包装装潢设计图的设计要符合题意、与包装结构平面图相合，造型美观大方。

③符合主题内容，体现企业风格和精神④试卷工整、设计规范⑤尺寸：8开纸一张考试工具：设计类常用工具和颜料（如:铅笔、毛笔、绘图工具、水桶、水粉颜料等），手绘完成，表现工具不限。

浙江省2007年10月高等教育自学考试包装结构与包装装潢设计试题课程代码：00715一、单项选择题(本大题共5小题，每小题1分，共5分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

南京林业大学包装容器结构设计课程设计学院（系）：木材工业学院专业：包装工程学生姓名：唐海军学号：080407216 课程设计题目：电子辞典外包装结构设计起迄日期: 2011．12．12. 月日~ 1 月5 日课程设计地点:校内指导教师:朱南峰第一部分设计思路一．市场调研产品包装，应当遵循适当、可靠、美观、经济的原则。

由于产品的品种繁多，性能各有不同，要求也不一样，因此，在进行产品包装设计时所考虑的问题也不相同。

一般可从下面三方面来考虑：（1）被包装产品的性能被包装产品的性能，主要包括产品的物态、外形、强度、重量、结构、价值、危险性等，这是进行包装设计时首先应考虑的问题。

（2）环境对产品的影响产品在流通过程中，会遇到不同环境，它们对包装会产生不同影响，故应采取相应措施。

（3）包装方式的选择包装方式的选择对产品保护甚为重要，只有对产品性能及流通条件作全面了解，制定几种方案，进行经济评估，才能找到合适的包装方式。

电子产品的显著特点，就是最怕碰撞、挤压、潮湿、高温以及静电隐患的威胁。

所以，电子产品的包装工艺设计，应该注重从这些基本的要求入手，采取相应的技术措施进行控制。

鉴于大部分的电子产品属于精密的工业产品，包装设计应该考虑到在运输、搬运以及储存的过程中，包装可以承受一定的外力的碰撞与冲击，防止外壳或者机芯零部件的损坏；可以抵抗外力或者各包装箱体在堆码或运输颠簸中出现的相互挤压，防止包装物或者产品的变形；可以抵御雾、露、雨水、蒸气的润湿，有效的防止电子产品的氧化、生锈、短路等问题的出现；应该具有良好的反辐射的性能，具有耐晒而不吸收日光热能，防止产品机壳或者机芯出现变形以及损坏等不良情况；可以比较有效的抑制在运输以及搬运的过程中的震动与摩擦的产生，防止静电而造成电子产品的损坏或者酿成意外火灾事故。

在日常的生产过程中，因为设计考虑不周以致包装物出现缺陷情况不乏出现，如制版设计的时候将纸盒侧边的搭接舌方向放置在正面，造成纸盒成型之后摇盖扣舌和侧边的搭接舌相对应。

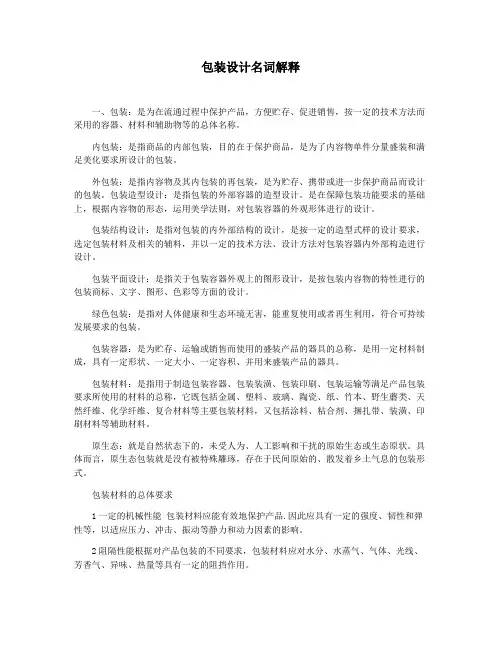

包装设计名词解释一、包装：是为在流通过程中保护产品，方便贮存、促进销售，按一定的技术方法而采用的容器、材料和辅助物等的总体名称。

内包装：是指商品的内部包装，目的在于保护商品，是为了内容物单件分量盛装和满足美化要求所设计的包装。

外包装：是指内容物及其内包装的再包装，是为贮存、携带或进一步保护商品而设计的包装。

包装造型设计：是指包装的外部容器的造型设计。

是在保障包装功能要求的基础上，根据内容物的形态，运用美学法则，对包装容器的外观形体进行的设计。

包装结构设计：是指对包装的内外部结构的设计，是按一定的造型式样的设计要求，选定包装材料及相关的辅料，并以一定的技术方法、设计方法对包装容器内外部构造进行设计。

包装平面设计：是指关于包装容器外观上的图形设计，是按包装内容物的特性进行的包装商标、文字、图形、色彩等方面的设计。

绿色包装：是指对人体健康和生态环境无害，能重复使用或者再生利用，符合可持续发展要求的包装。

包装容器：是为贮存、运输或销售而使用的盛装产品的器具的总称，是用一定材料制成，具有一定形状、一定大小、一定容积、并用来盛装产品的器具。

包装材料：是指用于制造包装容器、包装装潢、包装印刷、包装运输等满足产品包装要求所使用的材料的总称，它既包括金属、塑料、玻璃、陶瓷、纸、竹本、野生蘑类、天然纤维、化学纤维、复合材料等主要包装材料，又包括涂料、粘合剂、捆扎带、装潢、印刷材料等辅助材料。

原生态：就是自然状态下的，未受人为、人工影响和干扰的原始生态或生态原状。

具体而言，原生态包装就是没有被特殊雕琢，存在于民间原始的、散发着乡土气息的包装形式。

包装材料的总体要求1一定的机械性能包装材料应能有效地保护产品.因此应具有一定的强度、韧性和弹性等，以适应压力、冲击、振动等静力和动力因素的影响。

2阻隔性能根据对产品包装的不同要求，包装材料应对水分、水蒸气、气体、光线、芳香气、异味、热量等具有一定的阻挡作用。

3良好的安全性能包装材料本身的毒性要小，以免污染产品和影响人体健康;包装材料应无腐蚀性，并具有防虫、防蛀、防鼠、抑制微生物等性能，以保护产品安全。

1.包装：为在流通过程中保护产品，方便储运，促进销售，按一定技术方法而采用的容器、材料及辅助物等的总体名称。

也指为了达到上述目的而采用容器、材料和辅助物的过程中施加一定技术方法等的操作活动。

2.包装设计的组成：包装造型设计包装结构设计包装装潢设计3.包装结构设计：从科学原理出发，根据不同包装材料、不同包装容器的成型方式，以及各部分的不同要求，对包装内、外构造所进行的设计。

包装结构设计原则①科学性原则②可靠性原则③美观性原则④经济性原则⑤人机工程原则⑥创新原则包装结构设计要素①被包装物②包装材料③生产工艺条件④流通环境条件⑤市场条件⑥消费群体制造商接头：包装制造厂商将纸包装交付用户使用前必须完成的封合接头。

纸包装主要尺寸长方体纸包装：长度尺寸：纸包装容器盖部长边尺寸。

宽度尺寸：纸包装容器盖部短边尺寸。

高度尺寸：纸包装容器从盖顶到容器底部的垂直尺寸。

②设计尺寸内尺寸：Li×Bi×Hi 容积尺寸外尺寸：Lo×Bo×Ho 体积尺寸制造尺寸：生产尺寸，是在结构设计图上标注的尺寸。

不能用L×B×H 表示。

折叠纸盒结构构成按成型方式：管式、盘式、管盘式和非管非盘式盒盖结构插入式锁口式连续摇翼窝进式粘合封口式正揿封口式等盒底结构插入封底式连续摇翼窝进式锁底式自动锁底式间壁封底式粘合封底式正揿封底式管式折叠纸盒盒底结构：插入封底式插锁封底式粘合封底式正揿封底式显开痕底式连续摇翼窝进底式锁底式自动锁底式间壁封底式间壁自锁封底式盘式折叠纸盒结构成型方式：组装成型：盒端对折组装 非粘合式蹼脚与盒端对折组装锁合成型：侧板与端板锁合 端板与侧板锁合襟片锁合 锁合襟片锁合 盖板锁合底板与端襟片锁合 盖插入襟片与前板锁合粘合成型：蹼角粘合 襟片粘合 内外板粘合组合成型盒盖结构：1.罩盖：天罩地式 帽盖式2.翻盖3.插入盖4.插锁盖5.花形锁盖6.抽屉盖7.板式盖折叠纸盒功能性结构：一、异型六、开窗二、间壁七、展示三、组合八、方便结构四、多件集合九、易开结构五、提手十、倒出口结构折叠纸盒的尺寸设计（P132）固定纸盒尺寸设计（P146）修正系数-k（mm）实线分割？作用线设计要求？瓦楞纸箱的标准/常用的楞型：A型瓦楞：楞型最高，定长内楞数最少，瓦楞最大。

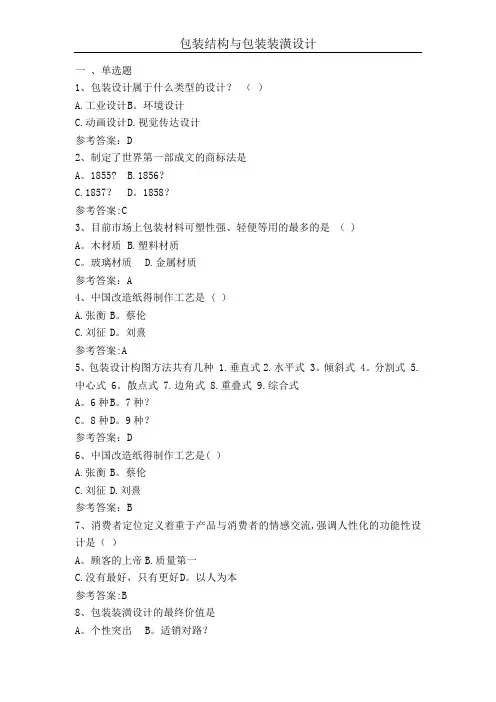

一、单选题1、包装设计属于什么类型的设计？（）A.工业设计B。

环境设计C.动画设计D.视觉传达设计参考答案：D2、制定了世界第一部成文的商标法是A。

1855? B.1856？C.1857？D。

1858？参考答案:C3、目前市场上包装材料可塑性强、轻便等用的最多的是（ )A。

木材质 B.塑料材质C。

玻璃材质 D.金属材质参考答案：A4、中国改造纸得制作工艺是 ( ）A.张衡B。

蔡伦C.刘征D。

刘熹参考答案:A5、包装设计构图方法共有几种 1.垂直式2.水平式 3。

倾斜式 4。

分割式 5.中心式 6。

散点式 7.边角式 8.重叠式 9.综合式A。

6种B。

7种？C。

8种D。

9种？参考答案：D6、中国改造纸得制作工艺是( ）A.张衡B。

蔡伦C.刘征D.刘熹参考答案：B7、消费者定位定义着重于产品与消费者的情感交流,强调人性化的功能性设计是（）A。

顾客的上帝B.质量第一C.没有最好，只有更好D。

以人为本参考答案:B8、包装装潢设计的最终价值是A。

个性突出B。

适销对路？C。

秩序井然? D。

意义明确参考答案：B9、灯杆广告幅面小,制作简单，它的作用主要是（）A。

整齐性 B.观看性C。

连续性 D。

环保性参考答案：B10、包装设计属于什么类型的设计?A。

工业设计B。

环境设计C。

动画设计D。

视觉传达设计参考答案：D11、产品或产品生产者的总特征的是（）A.品牌和产品名称B.产品名称与标志设计C.品牌和标志设计D.产品名称和服务概念化参考答案:B12、包装设计中是生产者市场销售策略的充分表现，产品信息直观的传达的是A.文字B。

图形C.色彩D。

广告参考答案：D13、目前市场上包装材料可塑性强、轻便等用的最多的是（）A.木材质B。

塑料材质C.玻璃材质D.金属材质参考答案:B14、消费者定位定义着重于产品与消费者的情感交流,强调人性化的功能性设计是A.顾客的上帝B。

质量第一C.没有最好，只有更好?D.以人为本参考答案：D15、灯杆广告幅面小，制作简单，它的作用主要是 ( )A.整齐性B.观看性C.连续性D.环保性参考答案：C16、产品或产品生产者的总特征的是A.品牌和产品名称B.产品名称与标志设计?C.品牌和标志设计 D。

目录第一部分设计思路----------------------------------------------------------------------3 第二部分方案一包装盒的造型、结构及装潢设计过程----------------------------9一、内包装的造型、结构及装潢设计--------------------------------------------------9二、外包装的造型、结构及装潢设计-------------------------------------------------10 第三部分方案二包装盒的造型、结构及装潢设计过程---------------------------12一.、内包装的造型、结构及装潢设计-------------------------------------------------12二.、外包装的造型、结构及装潢设计-------------------------------------------------13 第四部分手提袋的结构及装潢设计过程--------------------------------------------15 第五部分瓦楞纸箱的结构及装潢设计过程-----------------------------------------17一、瓦楞纸箱的尺寸计算-----------------------------------------------------------------17二、瓦楞纸箱的结构图--------------------------------------------------------------------18三、瓦楞纸箱的装潢设计图--------------------------------------------------------------19 第六部分强度校核及托盘利用率的计算--------------------------------------------19一、瓦楞纸箱强度设计及校核-----------------------------------------------------------19二、瓦楞纸箱在托盘上的排列方式-----------------------------------------------------21三、托盘的利用率计算--------------------------------------------------------------------21 第七部分总结-----------------------------------------------------------------------------21第一部分设计思路此包装是一款普洱茶茶叶包装，结构简单大方，便于机械生产，降低生产成本。

产品包装结构与装潢设计课程设计说明书题目：雀巢咖啡的包装设计姓名：班级：学号：院系：指导教师：2013年12月24 日目录1. 选题背景 (1)1.1产品简介 (1)1.2产品包装要求 (1)1.3 设计思想 (1)2．纸盒结构设计 (1)2.1产品性能与特征分析 (1)2.2选择纸盒盒型 (2)2.3分析计算纸盒各部分尺寸并绘制纸盒平面图 (2)2.4 纸盒装潢设计 (8)3.外包装纸箱设计 (11)3.1纸盒包装外尺寸计算 (11)3.2选择纸盒排列方式 (11)3.3选择箱型并计算纸箱各部尺寸 (12)3.4 绘制纸箱箱坯结构图纸盒装潢设计 (13)3.5纸箱装潢设计 (13)4. 结果分析 (14)5. 小结 (14)参考文献1. 选题背景1.1产品简介随着社会发展，在人们的生活水平不断提高的同时，大家的生活节奏不断加快，繁重的工作和不规律的生活习惯使很多人过度劳累甚至精神颓唐。

这时候雀巢咖啡是大家的选择，雀巢咖啡的甘醇芳香不伤肠胃，色泽优美和香味浓郁得倒大家的亲睐，颜色清淡柔和，淡淡的奶金黄色，味道纯正，并且有显著的减肥和提神功效。

通过互联网、图书馆与走访相关超市等形式，我们了解该产品适宜于喜欢喝咖啡的任何人士，尤其适于体质弱、工作节奏紧张、饮食不规律、节食塑身、经常吃快餐的中青年人士。

其销售渠道广泛，可通过各大超市、网购、厂家批发等各形式购买。

我希望通过改良其包装结构、造型与装潢，使其包装更能够体现国际化品质的气质，稳重大气，具有更强烈的视觉冲击力。

1.2产品包装要求咖啡中含有白砂糖、植脂末、葡萄糖浆、食用氢化植物油、稳定剂、珞蛋白酸钠乳化剂、抗结剂速溶咖啡等成分。

这些成分都极易受到潮湿、氧气、温度、光线、空气异味的影响而发生变质。

因此，包装时，应减弱上述因素的影响。

1.3 设计思想雀巢咖啡作为一种生活必需品，价格便宜，但销量很大，所以内包装要求简单实用，不浪费，但同时要美观、有个性。

包装结构设计复习资料1.广义的包装构包括：材料结构，工艺结构，容器结构。

2.包装工程可以简化为：包装设计，包装材料，包装机械和包装工艺四个大的主要子系统组成，而包装结构，包装造型设计和包装装潢设计则同是包装设计这一子系列系统更为深层的子系统。

3.包装设计与材料、机械和工艺的关系：包装设计是实现包装功能目的的计划，而包装材料、包装机械和包装工艺则是计划付诸实施的三条件。

4.PET饮料包装瓶的演变过程：1995年以前PET瓶底部为半球状结构，结构设计成5足城堡型，1段工艺成型，提高了瓶体的自立能力。

5.6足城堡形结构瓶底，瓶底厚度均匀且普遍降低，耐热耐压性能提高，质量减轻。

原因：采用2段成型工艺。

6.包装结构设计与造型设计，装潢设计的关系：三则具有一定的关联性。

三则具有共同的目的性。

三则具有相铺相成的综合性。

7.折叠纸盒、粘贴纸盒和瓦楞纸箱等纸包装是用平页纸或纸板成型的，与塑料、玻璃、金属及纸浆模具成型的包装容器或制品，在成型方法上明显不同，在结构上就有明显差异，因此，其结构设计的基本方法也与众不同。

8.纸包装绘图符号与计算机代码由欧洲瓦楞纸箱制造商协会（FEFCO）,和欧洲硬纸板组织（ESBO）制定。

国际瓦楞纸箱协会（ICCA）采纳在世界范围内通用。

9.FEFCO/ESBO规定的国际标准线型：单实线是轮廓线/裁切线，双实线是开槽线，单虚线是内折压痕线，点划线是外折压痕线，双虚线是对折压痕线，点虚线是打孔线，波浪线是撕裂打孔线。

10.软边裁切线作用：主要作用是防止消费者开启纸盒时被锋利的纸板直线裁切边缘划伤手指或者起装饰作用。

11.折叠压痕线在包装结构中起的作用：平页纸板承压力小，一旦压痕并进行适当折叠后，承压力很大。

12.如果纸盒（箱）折叠成型时，纸板底层为盒（箱）内角的两个边，而面层为盒（箱）外角的两个边则为内对折，反之为外对折。

13.内外对折均用双虚线表示，但在对折长度较短时，可用单虚线或点划线分别表示内对折，或外对折。
