九年级物理 17.4 欧姆定律在串并联电路中的应用习题精选 (新版)新人教版

17.4欧姆定律在串、并联电路中的应用一、单选题1．如图所示，R1为定值电阻，R2为滑动变阻器，电源电压保持不变，闭合S，当R2的滑片P向左滑动的过程中，下列说法正确的是（）A．电压表V的示数变大B．电流表A2的示数变小C．电压表V示数与电流表A1的示数的比值不变D．电压表V示数与电流表A1的示数的比值变小2．如图所示，电源电压为4.5V且恒定不变，当开关S闭合后，滑动变阻器的滑片P从a 端滑向b端的过程中，三只理想电压表的示数变化的绝对值分别为ΔU1、ΔU2、ΔU3，下列可能出现的情况是（）A．ΔU1=0V、ΔU2=2V、ΔU3=1VB．ΔU1=0V、ΔU2=2V、ΔU3=2VC．ΔU1=0.5V、ΔU2=1V、ΔU3=1.5VD．ΔU1=0.2V、ΔU2=1V、ΔU3=0.8V3．小灯泡L和定值电阻R接在如图甲所示的电路中，其两者的I U关系图像如图乙所示，下列说法中正确的是（）A．图乙中曲线A表示电阻R的I U-关系图像B．当电源电压为4V时，电流表示数为0.5AC．当电源电压为4V时，电阻R的电阻20ΩD．当电流表示数为0.25A时，电源电压为2V4．下列说法中正确的是（）A．一节干电池的电压为1.5V，两节干电池不能给手机充电B．对人体来说，安全电压是不高于36V，在潮湿环境下，人体安全电压将变大一些C．关于公式URI=，可知导体的电阻与它两端的电压成正比，和通过它的电流成反比D．通艺初三教室里的电灯点亮越多，电路总电阻就越大，电源总电压保持不变5．如图所示的电路中，电源电压不变，当开关S由断开变为闭合时，电流表、电压表及灯泡变化的变化情况为A．电流表A1示数减小B．灯泡L1变暗C．电流表A示数变大D．电压表示数减小6．电话的话筒可以把声音的变化转化为电流的变化.炭精话筒的结构如图所示，炭精盘和振动膜之间充满了接触不紧密的炭粒.声音使振动膜振动，改变炭粒接触的紧密程度，使炭粒的电阻发生变化，从而改变电路中电流的大小.如果炭粒的电阻能在45～55Ω的范围内变化（电路中其余电阻忽略不计），当加在它两端的电压为3V时，则电路中电流变化的范围为（ ）A ．0～0.067AB ．0～0.055AC ．0.055～0.067AD ．0.55～0.67A7．一只灯泡与变阻器串联后接在54伏的电源上，灯泡的额定电压是36伏，电阻是15欧，为使灯泡正常发光，此变阻器的规格应为A ．“10欧，2安”B ．“10欧，3安”C ．“5欧，3安”D ．“5欧，2安”8．如图所示，电源电压保持不变，电阻1238R R ∶∶，则闭合时，甲、乙两电压表示数之比U U 甲乙∶；与断开时，甲、乙两电流表示数之比I I 甲乙∶分别是（ ）A ．3∶8，1∶1B ．3∶8，3∶8C ．3∶8，8∶3D ．1∶9，8∶39．如图所示的电路中，电源电压保持不变．闭合开关S 后，当滑动变阻器的滑片P 向左移动时，下列判断正确的是A ．电流表示数变大，电压表示数变小B ．电流表示数变小，电压表示数变小C ．电流表示数变大，电压表示数变大D．电流表示数变小，电压表和电流表示数之比变大10．一段导体两端的电压为8 V时，通过导体的电流为0.8 A，当通过导体的电流增加0.2 A 时A．导体两端的电压增加0.2VB．导体两端的电压保持不变C．导体的电阻减小2 ΩD．导体的电阻仍为10 Ω二、填空题11．如图所示，电源电压不变，R1＝10 Ω．当闭合S1、断开S2时，电压表的示数为2V，通过R1的电流为A当断开S1、闭合S2时，电压表的示数为3 V，则R2两端的电压为V．12．如图甲是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子．油箱中的油量减少时，油面下降，浮子随液面落下，带着油面的一定高度，把电流表刻度盘改为相应的油量体积数，就可以直接读出油箱中的油量，其中浮子应用了条件．如果把量程足够大的电压表改装成油量表，要求油量增加时，电压表的读数也增加，电压表应接在甲图中两端（按图中所标示字母填写）．小军在以上设计的启发下，设计了一种测量体重的装置（如乙图所示），当没有测体重时，滑片P在图中绝缘体处，绝缘体使电路（选填“切断”或“接通”），电路中R1的作用是，在称量过程中，弹簧（在弹性限度内）的弹性势能随称量物体的重力增大而（填“增大”、“减小”或“不变”）．13．两个标有“10Ω 0.6A”和“5Ω 1A”的定值电阻，若将他们串联起来接入电路时等效电阻为Ω，电源电压最多为V，若将他们并联起来接入电路，干路电流最大为A。

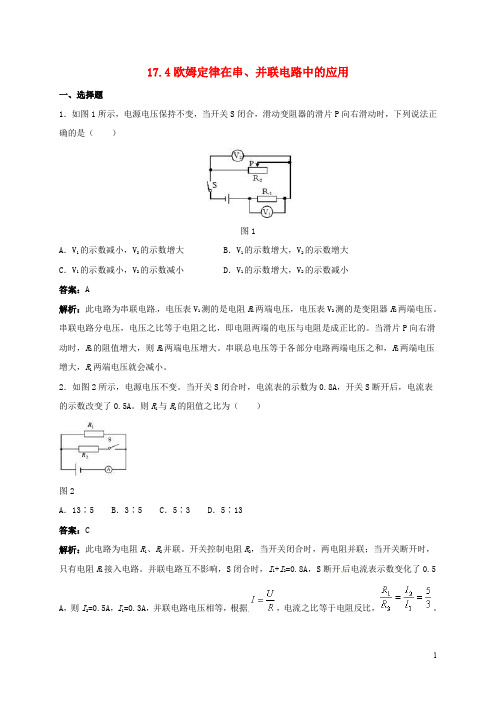

17.4欧姆定律在串、并联电路中的应用一、选择题1．如图1所示，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右滑动时，下列说法正确的是（）图1A．V1的示数减小，V2的示数增大 B．V1的示数增大，V2的示数增大C．V1的示数减小，V2的示数减小 D．V1的示数增大，V2的示数减小答案：A解析：此电路为串联电路，电压表V1测的是电阻R1两端电压，电压表V2测的是变阻器R2两端电压。

串联电路分电压，电压之比等于电阻之比，即电阻两端的电压与电阻是成正比的。

当滑片P向右滑动时，R2的阻值增大，则R2两端电压增大。

串联总电压等于各部分电路两端电压之和，R2两端电压增大，R1两端电压就会减小。

2．如图2所示，电源电压不变。

当开关S闭合时，电流表的示数为0.8A，开关S断开后，电流表的示数改变了0.5A。

则R1与R2的阻值之比为（）图2A．13∶5 B．3∶5 C．5∶3 D．5∶13答案：C解析：此电路为电阻R1、R2并联。

开关控制电阻R2，当开关闭合时，两电阻并联；当开关断开时，只有电阻R1接入电路。

并联电路互不影响，S闭合时，I1+I2=0.8A，S断开后电流表示数变化了0.5A，则I2=0.5A，I1=0.3A，并联电路电压相等，根据，电流之比等于电阻反比，。

3．在研究“一定电压下，电流与电阻的关系”时，电路如图3所示。

电源电压恒为3V，滑动变阻器上标有“15Ω1A”字样。

在a、b间先后接入不同阻值的定值电阻R，移动滑片P，使电压表示数为1.5V，读出电流表的示数。

当20Ω的电阻接入a、b间时，电压表示数始终无法达到1.5V，其原因可能是（）图3A．滑动变阻器值太小B．电源电压3V太高C．20Ω的阻值太小D．控制的电压1.5V太高答案：A解析：在研究电流与电阻关系时，要控制电阻两端电压一定，在更换电阻后，要调节滑动变阻器使电阻两端电压一定。

当电阻R=20Ω，电阻两端电压为1.5V，电路中的电流为0.075A。

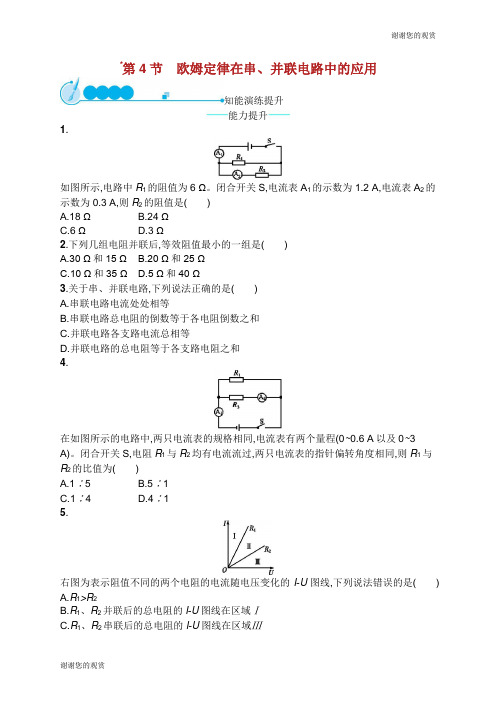

*第4节欧姆定律在串、并联电路中的应用知能演练提升能力提升1.如图所示,电路中R1的阻值为6 Ω。

闭合开关S,电流表A1的示数为 1.2 A,电流表A2的示数为 0.3 A,则R2的阻值是()A.18 ΩB.24 ΩC.6 ΩD.3 Ω2.下列几组电阻并联后,等效阻值最小的一组是()A.30 Ω和15 ΩB.20 Ω和25 ΩC.10 Ω和35 ΩD.5 Ω和40 Ω3.关于串、并联电路,下列说法正确的是()A.串联电路电流处处相等B.串联电路总电阻的倒数等于各电阻倒数之和C.并联电路各支路电流总相等D.并联电路的总电阻等于各支路电阻之和4.在如图所示的电路中,两只电流表的规格相同,电流表有两个量程(0~0.6 A以及0~3 A)。

闭合开关S,电阻R1与R2均有电流流过,两只电流表的指针偏转角度相同,则R1与R2的比值为()A.1∶5B.5∶1C.1∶4D.4∶15.右图为表示阻值不同的两个电阻的电流随电压变化的I-U图线,下列说法错误的是()A.R1>R2B.R1、R2并联后的总电阻的I-U图线在区域ⅠC.R1、R2串联后的总电阻的I-U图线在区域ⅢD.电阻不变时,电流与电压成正比6.如图所示,电池的电压为12 V,滑动变阻器R的最大阻值是50 Ω,电阻R1的阻值为10 Ω。

当变阻器的滑片P从a端滑向b端时,电流表示数的变化范围是()A.0.24~0.2 AB.0.2~0.24 AC.0.2~1.2 AD.1.2~0.2 A7.一只小灯泡正常工作的电压为8 V,正常发光时通过它的电流为0.4 A,现将该小灯泡接在12 V的电源上,为使其正常发光,还应联一个Ω的电阻。

8.如图所示,电源电压为12 V,闭合开关S,电压表的读数为3 V,它测量的是灯的电压。

如果灯L1的电阻为60 Ω,则电流表的读数为 A。

9.电路元件A和B中的电流与两端电压的关系如图所示,由图可知,A的电阻是Ω。

若将A、B并联后接在电压为2 V 的电源两端,干路中的电流是 A。

《欧姆定律在串、并联电路中的应用》练习题一、填空题1、一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压的关系如图所示。

由图可知定值电阻R的阻值为__ __Ω；当把这个工具接在电压为2V的电路两端，L、R并联的总电阻是_____Ω。

2、如图所示电路中，电源电压保持不变，电阻R1的阻值为20Ω，闭合开关S，电流表A1的示数为0.3A，电流表A2的示数为0.1A，则电阻R2＝______Ω。

3、电阻R1：R2=5：1，将它们并联连入电路中，通过R1与R2的电流之比为，它们两端的电压之比为；若将它们串联连入电路中，通过它们的电流之比为，它们两端的电压之比为。

4、在图所示的电路中，电源电压保持不变。

闭合开关S，当滑动变阻器的滑片P向左移动时，电压表V的示数将_____，电流表A1的示数将_________，电流表的示数将 A _______。

(填“变大”、“不变”或“变小”)5、如图，闭合开关若使滑动变阻器的滑片P由右向左滑动，则电流表的读数将，电压表读数将。

(填“变大”、“变小”或“不变”)6、阻值为20Ω的R1与40Ω的R2串联，要使电路中的电流为0.3A，电路两端的电压必须为______ V。

7、阻值分别为10Ω和20Ω的两个电阻R1和R2串联在电源电压为9V的电路中，电路中的电流为______A，电阻R1两端的电压为_____V。

8、把一个3Ω和一个6Ω的电阻并联起来使用，总电阻是_______ Ω9、修理家用电器时需要一只2.5欧的电阻，现手头只有多只5欧的电阻，要得到需要的电阻值，最简单的连接方法是_______________________ 。

10、灯泡L1、L2并联后接在电源两端，电源电压为6V。

L1的电阻为12Ω，通过L2的电流为0.3A，则L2的阻值为_____Ω，通过干路的电流为_____A。

11、某灯泡正常工作的电压为6V，电阻为12Ω，要把它接入到10V的电路中我们应该____联一个_____Ω的电阻。

《欧姆定律在串、并联电路中的应用》同步练习一、单选题1.“节能减排，从我做起”．芳芳同学养成了随手断开家中暂时可以不用的用电器的习惯．当她断开一个用电器后，家庭电路中会变大的物理量是（）A.总电流B.总电压C.总电阻D.总功率2.两电阻的阻值分别为2Ω和3Ω，它们串联后的总电阻为（）A.2ΩB.lΩC.3ΩD.5Ω3.下列四组电阻，并联后总电阻最小的是（）A.10Ω、2ΩB.10Ω、20ΩC.5Ω、5ΩD.10Ω、10Ω4.电阻R1=100欧，R2=1欧，它们并联之后的总电阻R的阻值范围是（）A.一定小于1欧B.可能在1-100欧之间C.一定大于100欧D.可能等于1欧5.下面四组电阻分别并联以后总电阻最小的是（）A.R1=10Ω R2=100ΩB.R1=4Ω R2=40ΩC.R1=20Ω R2=30ΩD.R1=12Ω R2=60Ω6.把两个阻值不同的电阻R1和R2并联，则总电阻（）A.介于两个电阻之间B.比任何一个电阻都要小C.比任何一个电阻都要大D.可能等于其中的一个电阻7.下面四组电阻分别并联以后，总电阻最小的一组是（）A.R1=10Ω、R2=100ΩB.R1=1Ω、R2=60ΩC.R1=20Ω、R2=30ΩD.R1=30Ω、R2=60Ω8.串联电路中，总电阻等于串联电路中各电阻之和．有两个阻值分别为R1=6Ω和R2=3Ω的电阻，串联在电路中，总电阻为（）A.6ΩB.3ΩC.2ΩD.9Ω9.把一根阻值为24Ω的粗细均匀的电阻丝变成一个圆环，并以如图所示的方式从A、B两点接入电路，则该圆环在电路中的电阻为（）A.4.5ΩB.6ΩC.10ΩD.20Ω二、多选题10.把一根均匀电阻丝弯折成一个闭合的等边三角形abc，如图所示，图中d点为底边ab的中心．如果cd两点间的电阻为9欧姆，则( )A.ac两点间的电阻是6欧姆B.ac两点间的电阻是8欧姆C.ad两点间的电阻是5欧姆D.ad两点间的电阻是9欧姆11.如图所示的电路中，电源两端电压保持不变，R1=10Ω，R1＜R2，R3的变化范围是0-20Ω．当滑动变阻器的滑片P在a端时，电流表的示数为0.36A．那么，当滑动变阻器的滑片P在b端时，电流表的示数可能是（）A.0.16AB.0.26AC.0.36AD.0.46A12.有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I-U图线，如图所示，如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，下列说法中正确的是（）A.R1＞R2B.R并在Ⅲ区域C.R串在Ⅱ区域D.R串在Ⅰ区域13.某同学有一个电阻器的阻值为R，当他将该电阻器接在电压为8V的电源两端时，电阻器中通过的电流为I，要使电路中通过的电流为原来的3/4，他想采取下面的几种方法，你认为其中正确的是（）A.保持R不变，将电源电压降低2VB.保持电源电压不变，将一个阻值为3R的电阻与R串联C.保持电源电压不变，将一个阻值为R/3的电阻与R串联D.保持电源电压不变，将一个阻值为R/3的电阻与R并联三、实验探究题14.在学习“串联电路的总电阻与各串联电阻之间关系”的时候，小强和小刚利用滑动变阻器(铭牌上标有“50Ω 1A”)、两个定值电阻(5Ω和10Ω)、电压表、电源等器材对此进行了探究．他们设计了如图甲所示的电路图．(1)根据电路图，请你在图乙中用笔画线代替导线将没有连接完的实物电路连接好(导线不允许交叉且电流表的量程选取要适当)．(2)请你根据电路图分析：在闭合开关前，滑动变阻器的滑片应移到(填“A”或“B”)端．(3)右表是小强和小刚在这次实验中所记录的数据．请你根据他们三次测量的数据进行分析，可以得出的结论是：．(4)若闭合开关后发现电流表有示数，而电压表无示数，则出现该现象的原因可能是下面哪一种情况？(只填字母序号即可)．A．滑动变阻器某处断路； B．只有R1被短路C．只有R2被短路；D．电压表的某一个接线柱接触不良(5)在这次实验中，滑动变阻器的作用是：．四、计算题15.如图所示，电阻R1与R2并联，其总电阻可以用一个等效电阻R表示，若R1＜R2，试根据并联电路中电流、电压规律以及欧姆定律等知识推证：（1）R=（2）R＜R1＜R2．人教版物理九年级第十七章第4节《欧姆定律在串、并联电路中的应用》同步练习答案和解析【答案】1.C2.D3.A4.A5.B6.B7.B8.D 9.A 10.BC 11.AB 12.ABD 13.AC14.(1)电路图如下图：(2)A；(3)串联电阻的总电阻等于各电阻之和；(4)D；(5)改变电路中的电流和电压(或“改变电路中的电流”、“改变电压”均可)．15.解：（1）因为并联，所以I=I=I1+I2，因为I=所以=+；又因为U=U1=U2所以=+即R=；（2）由R-R1=-R1=-＜0，得R＜R1，由题意知R1＜R2，所以R＜R1＜R2．【解析】1. 解：AD、因电路中的总功率等于各用电器功率之和，所以，每关闭一个家用电器，电路的总功率变小；由P=UI可知，电路中的总电流变小，故AD不符合题意．B、家庭电路中各用电器之间的连接方式是并联，因家庭电路的电压不变，所以，每关闭一个家用电器，总电压不变，故B不符合题意．C、家庭电路中各用电器之间的连接方式是并联，而并联电路中总电阻的倒数等于各分电阻倒数之和，因此每关闭一个用电器，总电阻将变大，故C符合题意．故选C．家庭电路中各用电器之间的连接方式是并联，根据并联电路电阻的规律可知总电阻的变化；电路中的总功率等于各用电器功率之和，且家庭电路的电压不变，每多关闭一个家用电器时电路总功率变小，根据P=UI可知总电流的变化．本题考查了电功率公式和欧姆定律的简单应用，要注意家庭电路的连接方式是并联且家庭电路的电压不变．2. 解：因为两电阻串联，所以串联电路的总电阻为R=R1+R2=2Ω+3Ω=5Ω．故选D．根据串联电路的总电阻等于各部分电阻之和即可选出正确选项．串联电路等于各部分电阻之和；本题考查串联电路的总电阻与各部分电阻关系的应用，是一道非常基础的题型．3. 解：因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，两电阻并联时的总电阻R=，则：10Ω、2Ω并联后的总电阻：R A==≈1.7Ω，10Ω、20Ω并联后的总电阻：R B==≈6.7Ω，5Ω、5Ω并联后的总电阻：R C===2.5Ω，10Ω、10Ω并联后的总电阻：R D===5Ω，综上可知，A选项中的总电阻最小．故选A．根据电阻的并联求出各选项中的总电阻，然后比较得出答案．本题考查了电阻的并联，要注意电阻并联时相当于增大导体的横截面积，总电阻小于任何一个分电阻．4. 解：电阻并联，相当于增大了横截面积，电阻越并越小，小于任一个电阻，故并联电阻一定小于1欧．故选A．并联电阻的倒数等于各并联电阻倒数之和，电阻越并越小，小于其中任一个电阻．本题考查了并联电阻的特点：电阻越并越小，小于其中任一个电阻，要灵活运用．5. 解：∵=+，∴R=；A、R A=≈9Ω；B、R B=≈3.6Ω；C、R C==12Ω；D、R D==10Ω；故选B．根据=+分别求出其并联后的等效电阻比较即可得出答案．本题考查了学生对电阻并联特点的理解和掌握，利用好推导公式R=，属于基础题．6. 解：并联电路的总电阻小于其中任何一个电阻，所以把两个阻值不同的电阻R1和R2并联，则总电阻比任何一个电阻都要小．故选B．并联电路的总电阻小于其中任何一个电阻．本题考查了并联电路总电阻与各电阻的关系，电阻的并联实质是增大了导体的横截面积，所以并联电路的总电阻比任何一个分电阻都小．7. 解：根据=+可得，R=，A、R A==≈9.1Ω；B、R B==≈1Ω；C、R C===12Ω；D、R D===20Ω；以上四组电阻分别并联以后，总电阻最小的一组是B．故选B．根据=+分别求出其并联后的等效电阻比较即可得出答案．本题考查了学生对电阻并联特点的理解和掌握，利用好推导公式R=，属于基础题．8. 解：因为两电阻串联，所以总电阻：R=R1+R2=6Ω+3Ω=9Ω．故选D．串联电路的总电阻等于各部分电阻之和；本题考查了串联电路电阻计算，是一道基础题．9. 解：同种材料制成粗细均匀电阻丝的电阻与其长度成正比，则圆弧部分的电阻R1=×24Ω=6Ω，圆弧部分的电阻R2=×24Ω=18Ω；以图中AB方式接入电路中时，R1与R2并联，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，该圆环在电路中的电阻：R AB===4.5Ω．故选A．同种材料制成粗细均匀电阻丝的电阻与其长度成正比，据此得出圆弧部分和圆弧部分的电阻，图中AB方式接入电路中时两电阻并联，根据电阻的并联求出圆弧的总电阻．本题考查了电阻的并联特点的应用，分清电路的连接方式和两部分电阻的大小是关键．10. 解：设一个边的电阻为R，则R dac=R dbc=R，c、d两点间的电阻为R dac和R dbc并联，R cd=×R dac=×R=9Ω，∴R=12Ω；ac两点间的电阻是R ac和R abc并联，如图，R ac=R=12Ω，R abc=2R=24Ω，R并===8Ω；ad两点间的电阻是R ad和R acbd并联，R ad=R=×12Ω=6Ω，R acbd=2R+R=R=×12Ω=30Ω，R并′===5Ω．故选BC．11. 解：滑片P在a端时，I===0.36A，R1＜R2，I==0.36A，滑片P在b端时，I′====，＞=0.36A，则I′＞×0.36A=0.12A，I′=＜=0.36A，故选AB．由电路图可知，滑片P在a端时，两定值电阻串联，滑片P在b端时，三个电阻串联，电流表测电路电流，由串联电路特点及欧姆定律可以求出电流表的示数．分析清楚电路结构，应用欧姆定律即可正确解题．12. 解：A、读图象可知，电压相同时，R2的电流大，因此，说明它的电阻小，即R1＞R2，故A正确；BCD、根据串联电路的电阻特点知：R串比每一个串联的分电阻都要大；根据并联电路中电阻的特点可知：R并比每一个并联电路的分电阻都要小．在这四个电阻值中，R串最大，R并最小，所以，当它们两端加相同的电压时，通过R串的电流最小，故它的I-U图线在I区；通过R并的电流最大，故它的I-U图线在III区．故BD正确，C错误．故选ABD．根据电阻的串并联确定R1、R2、R串、R并之间的大小关系，根据欧姆定律判断电压相同时电流的大小；分析坐标图不同区域的意义即可解决．本题考查了电阻的串并联特点和欧姆定律的应用，解决本题的关键是弄清楚图象中横纵坐标的物理含义．13. 解：（A）原来：；电压降低2V后：（B）变化后：（C）变化后：（D）因为电阻越并越小，电压不变时，电流将变大，D错故选AC因为电阻越并越小，电压不变时，电流将变大，所以排除D；根据欧姆定律分别求出A、B、C变化前后的电流进行比较电阻越并越小，小于其中的任一个，要使电流减小，并联一个电阻不可行；串联一个电阻时，因为是接在同一电源上，电流变为原来的四分之三，电阻要变为原来的三分之四．14. 试题分析：(1)电流表的选取要适当，所测的电流不能超过最大量程．(2)滑动变阻器在接入时，要保持最大阻值．(3)看图表分析电流和电压，根据R=，得出R总与R1、R2的关系．(4)四个选项要分别分析，选出正确答案．(5)滑动变阻器是通过改变连入电路中电阻来达到改变电路中的电流和电压的作用．解:(1)按题目要求连接电路，要注意量程的选择，为0～0.6A．(2)滑动变阻器在接入时，要处于最大阻值处，所以要移到A处．(3)分析数据R总约为15Ω，为R1与R2的阻值之和．(4)A、若变阻器断路，则电流表电压表都无示数，故A错误．B和C、若两个电阻有一个被短路，电流表和电压表都有示数，故B、C错误．D、若电压表的某一个接线柱接触不良，电流表正常，电压表无示数，故D正确．(5)滑动变阻器接在电路中是为了改变电路中的电流和电压．故答案为：(1)电路图如下图：(2)A；(3)串联电阻的总电阻等于各电阻之和；(4)D；(5)改变电路中的电流和电压(或“改变电路中的电流”、“改变电压”均可)．15.并联电路的电流规律：I=I1+I2；并联电路的电压规律：U=U1=U2；根据欧姆定律，用电阻和电压表示并联电路电流的规律，即可得出结果．会根据并联电路的电压和电流规律，结合欧姆定律推导并联电路电阻的关系．。

人教版九年级物理全一册《17.4 欧姆定律在串、并联电路中的应用》同步练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图（a）所示的电路，电源电压保持不变，闭合开关S。

调节滑动变阻器，两电压表的示数随电路中电流变化的图像如图（b）所示。

则下列选项不正确的是（）A．电源电压为6V B．图b乙是R1的“U-I”图像C．R1的阻值为15ΩD．滑动变阻器最大电阻为20Ω2．如图所示电路，R1=R2=R3，开关都闭合时，A、B间的总电阻为6Ω。

则当S1断开S2闭合时，AB间的总电阻为（）A．6ΩB．9ΩC．12ΩD．18Ω3．学校科技小组为某停车场设计了可以自动记录进入车辆数的自动计数器，其简化电路如图甲所示，其中R1是光敏电阻，每当汽车挡住了射向R1的红外线时，R1的电阻会变小，这时自动计数器会计数一次，R2是定值电阻，已知电源电压为9V，某时段AB间的电压随时间变化的图像如图乙所示时，下列分析正确的是（）A．AB间的电压为6V时，自动计数器会计数一次B．汽车挡住射向R1的红外线时，电路中的电流变小C．R1不受光源照射时的电阻值是有光源照射时的4倍D．当仅将R2换成阻值小的定值电阻时，AB间的电压将增大4．如图所示，电源电压保持不变，R1为定值电阻。

闭合开关S，当滑动变阻器的滑片向右移动的过程中，下列判断正确的是（）A．电流表A的示数变大，电压表V1的示数变小B．电流表A的示数变小，电压表V2的示数变小C．电压表V1的示数与电流表A的示数的比值变大D．电压表V2的示数与电流表A的示数的比值变小5．如图所示电路V1，V2是相同的电压表，都有两个量程3V和15V。

如果闭合开关后，两只电表的指针偏转角度相同，那么电阻R1、R2阻值可能是（）A．6Ω、20ΩB．10Ω、40ΩC．50Ω、12.5ΩD．30Ω、20Ω6．如图所示，电源电压恒为6V，敏感元件T的电阻随电流的增大而减小。

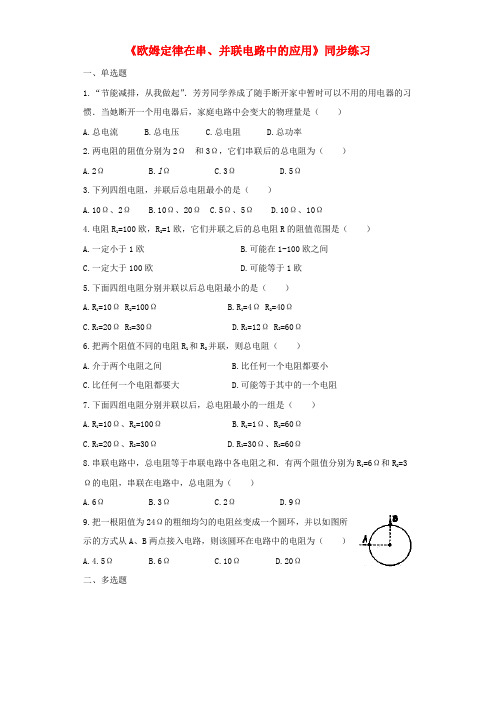

《欧姆定律在串、并联电路中的应用》同步练习一、单选题1.“节能减排，从我做起”．芳芳同学养成了随手断开家中暂时可以不用的用电器的习惯．当她断开一个用电器后，家庭电路中会变大的物理量是（）A.总电流 B.总电压 C.总电阻 D.总功率2.两电阻的阻值分别为2Ω和3Ω，它们串联后的总电阻为（）A.2Ω B.lΩ C.3Ω D.5Ω3.下列四组电阻，并联后总电阻最小的是（）A.10Ω、2Ω B.10Ω、20Ω C.5Ω、5Ω D.10Ω、10Ω4.电阻R1=100欧，R2=1欧，它们并联之后的总电阻R的阻值范围是（）A.一定小于1欧 B.可能在1-100欧之间C.一定大于100欧 D.可能等于1欧5.下面四组电阻分别并联以后总电阻最小的是（）A.R1=10Ω R2=100Ω B.R1=4Ω R2=40ΩC.R1=20Ω R2=30Ω D.R1=12Ω R2=60Ω6.把两个阻值不同的电阻R1和R2并联，则总电阻（）A.介于两个电阻之间 B.比任何一个电阻都要小C.比任何一个电阻都要大 D.可能等于其中的一个电阻7.下面四组电阻分别并联以后，总电阻最小的一组是（）A.R1=10Ω、R2=100Ω B.R1=1Ω、R2=60ΩC.R1=20Ω、R2=30Ω D.R1=30Ω、R2=60Ω8.串联电路中，总电阻等于串联电路中各电阻之和．有两个阻值分别为R1=6Ω和R2=3Ω的电阻，串联在电路中，总电阻为（）A.6Ω B.3Ω C.2Ω D.9Ω9.把一根阻值为24Ω的粗细均匀的电阻丝变成一个圆环，并以如图所示的方式从A、B两点接入电路，则该圆环在电路中的电阻为（）A.4.5Ω B.6Ω C.10Ω D.20Ω二、多选题10.把一根均匀电阻丝弯折成一个闭合的等边三角形abc，如图所示，图中d点为底边ab的中心．如果cd两点间的电阻为9欧姆，则() A.ac两点间的电阻是6欧姆 B.ac两点间的电阻是8欧姆C.ad两点间的电阻是5欧姆 D.ad两点间的电阻是9欧姆11.如图所示的电路中，电源两端电压保持不变，R1=10Ω，R1＜R2，R3的变化范围是0-20Ω．当滑动变阻器的滑片P在a端时，电流表的示数为0.36A．那么，当滑动变阻器的滑片P在b端时，电流表的示数可能是（）A.0.16AB.0.26AC.0.36AD.0.46A12.有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I-U图线，如图所示，如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，下列说法中正确的是（）A.R1＞R2 B.R并在Ⅲ区域 C.R串在Ⅱ区域 D.R串在Ⅰ区域13.某同学有一个电阻器的阻值为R，当他将该电阻器接在电压为8V的电源两端时，电阻器中通过的电流为I，要使电路中通过的电流为原来的3/4，他想采取下面的几种方法，你认为其中正确的是（）A.保持R不变，将电源电压降低2V B.保持电源电压不变，将一个阻值为3R的电阻与R串联C.保持电源电压不变，将一个阻值为R/3的电阻与R串联D.保持电源电压不变，将一个阻值为R/3的电阻与R并联三、实验探究题14.在学习“串联电路的总电阻与各串联电阻之间关系”的时候，小强和小刚利用滑动变阻器(铭牌上标有“50Ω 1A”)、两个定值电阻(5Ω和10Ω)、电压表、电源等器材对此进行了探究．他们设计了如图甲所示的电路图．(1)根据电路图，请你在图乙中用笔画线代替导线将没有连接完的实物电路连接好(导线不允许交叉且电流表的量程选取要适当)．(2)请你根据电路图分析：在闭合开关前，滑动变阻器的滑片应移到(填“A”或“B”)端．(3)右表是小强和小刚在这次实验中所记录的数据．请你根据他们三次测量的数据进行分析，可以得出的结论是：．(4)若闭合开关后发现电流表有示数，而电压表无示数，则出现该现象的原因可能是下面哪一种情况？(只填字母序号即可)．A．滑动变阻器某处断路；B．只有R1被短路C．只有R2被短路；D．电压表的某一个接线柱接触不良(5)在这次实验中，滑动变阻器的作用是：．四、计算题15.如图所示，电阻R1与R2并联，其总电阻可以用一个等效电阻R表示，若R1＜R2，试根据并联电路中电流、电压规律以及欧姆定律等知识推证：（1）R=（2）R ＜R1＜R2．人教版物理九年级第十七章第4节《欧姆定律在串、并联电路中的应用》同步练习答案和解析【答案】1.C2.D3.A4.A5.B6.B7.B8.D 9.A 10.BC 11.AB 12.ABD 13.AC14.(1)电路图如下图：(2)A；(3)串联电阻的总电阻等于各电阻之和；(4)D；(5)改变电路中的电流和电压(或“改变电路中的电流”、“改变电压”均可)．15.解：（1）因为并联，所以I=I=I1+I2，因为I=所以=+；又因为。

17.4 欧姆定律在串并联电路中的应用例1：如图所示，R1=10Ω，电源电压U=6V。

求：（1）当滑动变阻器R接入电路中的电阻R2=50Ω时，通过R1的电流I1和R1两端电压U1；0.1A；1V（2）当滑动变阻器R接入电路中的电阻R2=20Ω时，通过R1的电流I2和R1两端电压U2。

0.2A；2V从例1可以看出，在串联电路中，一个电阻改变时，电路中的电流以及另一个电阻两端的电压都会随之变化。

例2：如图所示，电源电压保持不变。

滑动变阻器的滑片P向右滑动时，电流表示数减小，电压表V1的示数增大，电压表V2的示数减小例3：如图所示，R1=10Ω，电源电压U=12V。

求：（1）当滑动变阻器R接入电路中的电阻R2=40Ω时，通过R1的电流I1，通过R2的电流I2，和电路总电流I；1.2A；0.3A；1.5A（2）当滑动变阻器R接入电路中的电阻R2=20Ω时，通过R1的电流I1′，通过R2的电流I2′，和电路总电流I′。

1.2A；0.6A；1.8A从例3可以看出，在并联电路中的一个支路电阻改变时，这个支路的电流改变，但是另一个支路的电流不改变。

家庭电路中，各用电器采用并联形式接入电路中，利用了这个特点。

例4：如图所示，电源两端的电压保持不变，灯丝电阻不变。

闭合开关S后，各电表均有示数，灯泡的发光情况正常。

现将滑动变阻器的滑片P向右移动，则电压表示数不变，灯泡亮度不变，电流表A2的示数减小，电流表A1的示数减小A1 A2VL SR P1．如图所示的电路中，电源两端电压保持不变。

闭合开关S 后，滑动变阻器的滑片P 向右移动，下列说法中正确的是（C ）A ．电流表示数变小，电压表示数不变B ．电流表示数变大，电压表示数变大C ．电流表示数变小，电压表示数变大D ．电压表与电流表的示数之比保持不变2．如图所示，电源电压不变，闭合开关S ，灯L 正常发光，将滑动变阻器的滑片P 向右滑动，则下列说法中正确的是（D ）A ．电流表A1示数变小，灯L 变暗B ．电流表A2示数变大，灯L 变亮C ．电压表V 示数变小，灯L 正常发光D ．电压表V 示数不变，灯L 正常发光3．如图所示，电源电压保持不变。

《欧姆定律在串、并联电路中的应用》同步练习一、单选题1.“节能减排，从我做起”．芳芳同学养成了随手断开家中暂时可以不用的用电器的习惯．当她断开一个用电器后，家庭电路中会变大的物理量是（）A.总电流B.总电压C.总电阻D.总功率2.两电阻的阻值分别为2Ω和3Ω，它们串联后的总电阻为（）A.2ΩB.lΩC.3ΩD.5Ω3.下列四组电阻，并联后总电阻最小的是（）A.10Ω、2ΩB.10Ω、20ΩC.5Ω、5ΩD.10Ω、10Ω4.电阻R1=100欧，R2=1欧，它们并联之后的总电阻R的阻值范围是（）A.一定小于1欧B.可能在1-100欧之间C.一定大于100欧D.可能等于1欧5.下面四组电阻分别并联以后总电阻最小的是（）A.R1=10Ω R2=100ΩB.R1=4Ω R2=40ΩC.R1=20Ω R2=30ΩD.R1=12Ω R2=60Ω6.把两个阻值不同的电阻R1和R2并联，则总电阻（）A.介于两个电阻之间B.比任何一个电阻都要小C.比任何一个电阻都要大D.可能等于其中的一个电阻7.下面四组电阻分别并联以后，总电阻最小的一组是（）A.R1=10Ω、R2=100ΩB.R1=1Ω、R2=60ΩC.R1=20Ω、R2=30ΩD.R1=30Ω、R2=60Ω8.串联电路中，总电阻等于串联电路中各电阻之和．有两个阻值分别为R1=6Ω和R2=3Ω的电阻，串联在电路中，总电阻为（）A.6ΩB.3ΩC.2ΩD.9Ω9.把一根阻值为24Ω的粗细均匀的电阻丝变成一个圆环，并以如图所示的方式从A、B两点接入电路，则该圆环在电路中的电阻为（）A.4.5ΩB.6ΩC.10ΩD.20Ω二、多选题10.把一根均匀电阻丝弯折成一个闭合的等边三角形abc，如图所示，图中d点为底边ab的中心．如果cd两点间的电阻为9欧姆，则( )A.ac两点间的电阻是6欧姆B.ac两点间的电阻是8欧姆C.ad两点间的电阻是5欧姆D.ad两点间的电阻是9欧姆11.如图所示的电路中，电源两端电压保持不变，R1=10Ω，R1＜R2，R3的变化范围是0-20Ω．当滑动变阻器的滑片P在a端时，电流表的示数为0.36A．那么，当滑动变阻器的滑片P在b端时，电流表的示数可能是（）A.0.16AB.0.26AC.0.36AD.0.46A12.有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I-U图线，如图所示，如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，下列说法中正确的是（）A.R1＞R2B.R并在Ⅲ区域C.R串在Ⅱ区域D.R串在Ⅰ区域13.某同学有一个电阻器的阻值为R，当他将该电阻器接在电压为8V的电源两端时，电阻器中通过的电流为I，要使电路中通过的电流为原来的3/4，他想采取下面的几种方法，你认为其中正确的是（）A.保持R不变，将电源电压降低2VB.保持电源电压不变，将一个阻值为3R的电阻与R串联C.保持电源电压不变，将一个阻值为R/3的电阻与R串联D.保持电源电压不变，将一个阻值为R/3的电阻与R并联三、实验探究题14.在学习“串联电路的总电阻与各串联电阻之间关系”的时候，小强和小刚利用滑动变阻器(铭牌上标有“50Ω 1A”)、两个定值电阻(5Ω和10Ω)、电压表、电源等器材对此进行了探究．他们设计了如图甲所示的电路图．(1)根据电路图，请你在图乙中用笔画线代替导线将没有连接完的实物电路连接好(导线不允许交叉且电流表的量程选取要适当)．(2)请你根据电路图分析：在闭合开关前，滑动变阻器的滑片应移到(填“A”或“B”)端．(3)右表是小强和小刚在这次实验中所记录的数据．请你根据他们三次测量的数据进行分析，可以得出的结论是：．(4)若闭合开关后发现电流表有示数，而电压表无示数，则出现该现象的原因可能是下面哪一种情况？(只填字母序号即可)．A．滑动变阻器某处断路； B．只有R1被短路C．只有R2被短路；D．电压表的某一个接线柱接触不良(5)在这次实验中，滑动变阻器的作用是：．四、计算题15.如图所示，电阻R1与R2并联，其总电阻可以用一个等效电阻R表示，若R1＜R2，试根据并联电路中电流、电压规律以及欧姆定律等知识推证：（1）R=（2）R＜R1＜R2．人教版物理九年级第十七章第4节《欧姆定律在串、并联电路中的应用》同步练习答案和解析【答案】1.C2.D3.A4.A5.B6.B7.B8.D 9.A 10.BC 11.AB 12.ABD 13.AC14.(1)电路图如下图：(2)A；(3)串联电阻的总电阻等于各电阻之和；(4)D；(5)改变电路中的电流和电压(或“改变电路中的电流”、“改变电压”均可)．15.解：（1）因为并联，所以I=I=I1+I2，因为I=所以=+；又因为U=U1=U2所以=+即R=；（2）由R-R1=-R1=-＜0，得R＜R1，由题意知R1＜R2，所以R＜R1＜R2．【解析】1. 解：AD、因电路中的总功率等于各用电器功率之和，所以，每关闭一个家用电器，电路的总功率变小；由P=UI可知，电路中的总电流变小，故AD不符合题意．B、家庭电路中各用电器之间的连接方式是并联，因家庭电路的电压不变，所以，每关闭一个家用电器，总电压不变，故B不符合题意．C、家庭电路中各用电器之间的连接方式是并联，而并联电路中总电阻的倒数等于各分电阻倒数之和，因此每关闭一个用电器，总电阻将变大，故C符合题意．故选C．家庭电路中各用电器之间的连接方式是并联，根据并联电路电阻的规律可知总电阻的变化；电路中的总功率等于各用电器功率之和，且家庭电路的电压不变，每多关闭一个家用电器时电路总功率变小，根据P=UI可知总电流的变化．本题考查了电功率公式和欧姆定律的简单应用，要注意家庭电路的连接方式是并联且家庭电路的电压不变．2. 解：因为两电阻串联，所以串联电路的总电阻为R=R1+R2=2Ω+3Ω=5Ω．故选D．根据串联电路的总电阻等于各部分电阻之和即可选出正确选项．串联电路等于各部分电阻之和；本题考查串联电路的总电阻与各部分电阻关系的应用，是一道非常基础的题型．3. 解：因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，两电阻并联时的总电阻R=，则：10Ω、2Ω并联后的总电阻：R A==≈1.7Ω，10Ω、20Ω并联后的总电阻：R B==≈6.7Ω，5Ω、5Ω并联后的总电阻：R C===2.5Ω，10Ω、10Ω并联后的总电阻：R D===5Ω，综上可知，A选项中的总电阻最小．故选A．根据电阻的并联求出各选项中的总电阻，然后比较得出答案．本题考查了电阻的并联，要注意电阻并联时相当于增大导体的横截面积，总电阻小于任何一个分电阻．4. 解：电阻并联，相当于增大了横截面积，电阻越并越小，小于任一个电阻，故并联电阻一定小于1欧．故选A．并联电阻的倒数等于各并联电阻倒数之和，电阻越并越小，小于其中任一个电阻．本题考查了并联电阻的特点：电阻越并越小，小于其中任一个电阻，要灵活运用．5. 解：∵=+，∴R=；A、R A=≈9Ω；B、R B=≈3.6Ω；C、R C==12Ω；D、R D==10Ω；故选B．根据=+分别求出其并联后的等效电阻比较即可得出答案．本题考查了学生对电阻并联特点的理解和掌握，利用好推导公式R=，属于基础题．6. 解：并联电路的总电阻小于其中任何一个电阻，所以把两个阻值不同的电阻R1和R2并联，则总电阻比任何一个电阻都要小．故选B．并联电路的总电阻小于其中任何一个电阻．本题考查了并联电路总电阻与各电阻的关系，电阻的并联实质是增大了导体的横截面积，所以并联电路的总电阻比任何一个分电阻都小．7. 解：根据=+可得，R=，A、R A==≈9.1Ω；B、R B==≈1Ω；C、R C===12Ω；D、R D===20Ω；以上四组电阻分别并联以后，总电阻最小的一组是B．故选B．根据=+分别求出其并联后的等效电阻比较即可得出答案．本题考查了学生对电阻并联特点的理解和掌握，利用好推导公式R=，属于基础题．8. 解：因为两电阻串联，所以总电阻：R=R1+R2=6Ω+3Ω=9Ω．故选D．串联电路的总电阻等于各部分电阻之和；本题考查了串联电路电阻计算，是一道基础题．9. 解：同种材料制成粗细均匀电阻丝的电阻与其长度成正比，则圆弧部分的电阻R1=×24Ω=6Ω，圆弧部分的电阻R2=×24Ω=18Ω；以图中AB方式接入电路中时，R1与R2并联，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，该圆环在电路中的电阻：R AB===4.5Ω．故选A．同种材料制成粗细均匀电阻丝的电阻与其长度成正比，据此得出圆弧部分和圆弧部分的电阻，图中AB方式接入电路中时两电阻并联，根据电阻的并联求出圆弧的总电阻．本题考查了电阻的并联特点的应用，分清电路的连接方式和两部分电阻的大小是关键．10. 解：设一个边的电阻为R，则R dac=R dbc=R，c、d两点间的电阻为R dac和R dbc并联，R cd=×R dac=×R=9Ω，∴R=12Ω；ac两点间的电阻是R ac和R abc并联，如图，R ac=R=12Ω，R abc=2R=24Ω，R并===8Ω；ad两点间的电阻是R ad和R acbd并联，R ad=R=×12Ω=6Ω，R acbd=2R+R=R=×12Ω=30Ω，R并′===5Ω．故选BC．11. 解：滑片P在a端时，I===0.36A，R1＜R2，I==0.36A，滑片P在b端时，I′====，＞=0.36A，则I′＞×0.36A=0.12A，I′=＜=0.36A，故选AB．由电路图可知，滑片P在a端时，两定值电阻串联，滑片P在b端时，三个电阻串联，电流表测电路电流，由串联电路特点及欧姆定律可以求出电流表的示数．分析清楚电路结构，应用欧姆定律即可正确解题．12. 解：A、读图象可知，电压相同时，R2的电流大，因此，说明它的电阻小，即R1＞R2，故A正确；BCD、根据串联电路的电阻特点知：R串比每一个串联的分电阻都要大；根据并联电路中电阻的特点可知：R并比每一个并联电路的分电阻都要小．在这四个电阻值中，R串最大，R最小，所以，当它们两端加相同的电压时，通过R串的电流最小，故它的I-U图线在I并区；通过R并的电流最大，故它的I-U图线在III区．故BD正确，C错误．故选ABD．根据电阻的串并联确定R1、R2、R串、R并之间的大小关系，根据欧姆定律判断电压相同时电流的大小；分析坐标图不同区域的意义即可解决．本题考查了电阻的串并联特点和欧姆定律的应用，解决本题的关键是弄清楚图象中横纵坐标的物理含义．13. 解：（A）原来：；电压降低2V后：（B）变化后：（C）变化后：（D）因为电阻越并越小，电压不变时，电流将变大，D错故选AC因为电阻越并越小，电压不变时，电流将变大，所以排除D；根据欧姆定律分别求出A、B、C变化前后的电流进行比较电阻越并越小，小于其中的任一个，要使电流减小，并联一个电阻不可行；串联一个电阻时，因为是接在同一电源上，电流变为原来的四分之三，电阻要变为原来的三分之四．14. 试题分析：(1)电流表的选取要适当，所测的电流不能超过最大量程．(2)滑动变阻器在接入时，要保持最大阻值．(3)看图表分析电流和电压，根据R=，得出R总与R1、R2的关系．(4)四个选项要分别分析，选出正确答案．(5)滑动变阻器是通过改变连入电路中电阻来达到改变电路中的电流和电压的作用．解:(1)按题目要求连接电路，要注意量程的选择，为0～0.6A．(2)滑动变阻器在接入时，要处于最大阻值处，所以要移到A处．(3)分析数据R总约为15Ω，为R1与R2的阻值之和．(4)A、若变阻器断路，则电流表电压表都无示数，故A错误．B和C、若两个电阻有一个被短路，电流表和电压表都有示数，故B、C错误．D、若电压表的某一个接线柱接触不良，电流表正常，电压表无示数，故D正确．(5)滑动变阻器接在电路中是为了改变电路中的电流和电压．故答案为：(1)电路图如下图：(2)A；(3)串联电阻的总电阻等于各电阻之和；(4)D；(5)改变电路中的电流和电压(或“改变电路中的电流”、“改变电压”均可)．15.并联电路的电流规律：I=I1+I2；并联电路的电压规律：U=U1=U2；根据欧姆定律，用电阻和电压表示并联电路电流的规律，即可得出结果．会根据并联电路的电压和电流规律，结合欧姆定律推导并联电路电阻的关系．。

第4节欧姆定律在串并联电路中的应用一、选择题1．在如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器滑片向右移动时，以下说法不正确的是（）A．电流表A1的示数变小B．电压表的示数不变，电流表A2的示数不变C．电压表V示数与电流表A2示数的比值不变D．电压表V示数与电流表A2示数的比值变小2．如图甲所示电路，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P从一端滑到另一端的过程中，R1、R2的I﹣U关系图象如图乙所示．则下列判断不正确的是（）A．图线A是电阻R1的I﹣U关系图象B．电源电压为18VC．R1的阻值是20ΩD．滑动变阻器R2的最大阻值为70Ω二、填空题3.如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。

闭合开关S后，滑片P 从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则电源电压为_______V，R1的阻值为_______ 。

4.在如图所示的电路中，电源电压保持不变，当开关S 闭合，甲、乙两表为电压表时，两表的示数之比U 甲：U 乙=5：3，则R 1：R 2=_______；当开关S 断开，甲、乙为电流表时，两表示数之比是I 甲：I 乙=_______。

5.如图电路，开关S 闭合时，电压表V 和V 1的示数如图甲、乙所示，则电阻R 两端的电压是_______V ，电路中电流为_______A ．三、计算题6.如图所示电路中，电源电压为6V ，R 1＝20Ω，R 2＝10Ω，当开关闭合时，请根据所给数据和电路图，求出相关四个物理量（要求写出具体求解过程）。

7.如图所示，R 1是0~20Ω的滑动变阻器，闭合开关S 后，电压表示数为6V ，电流表A 1的示数是1.5A ，电流表A 2的示数是0.5A ，求：R 1R 2 甲S乙VV 1SR =6Ω12310515－1531 2310515－153R 2R 1 A V（1）R 2的阻值和变阻器R 1接入电路的电阻?（2）电流表A 1的量程是0~3A ，电流表A 2的量程是0~0.6A ，为使电表不损坏，滑动变阻器接入电路的电阻值至少要多大？8.如图所示的电路，电源电压为6V 且保持不变，滑动变阻器R 1标有“50Ω 2A ”字样。
