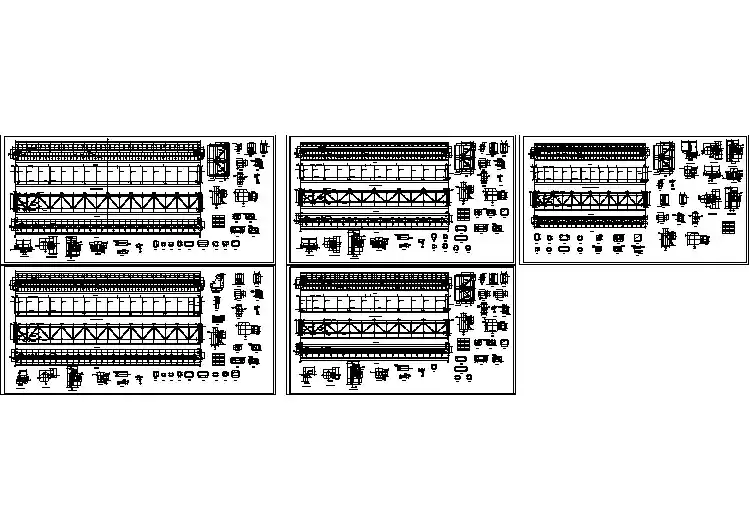

吊车梁设计

10t吊车梁的设计参数
10t吊车梁的设计参数主要包括以下几个方面：
1. 跨度：根据作业场景和需求，跨度可以从几米到几十米不等。

2. 梁高：通常指吊车梁从地面到梁顶的高度，根据具体使用环境和设计要求而定。

3. 吊车梁截面尺寸：根据吊车的载重和跨度等要求，选择合适的截面尺寸以满足强度和稳定性要求。

4. 吊车轨道：吊车轨道的型号和尺寸应与吊车的载重和跨度相匹配，同时要考虑轨道的安装方式和固定方式。

5. 吊车电机和减速器：根据吊车的载重和跨度等要求，选择合适的电机和减速器以满足起吊要求。

6. 安全装置：包括起重量限制器、起重力矩限制器、防碰撞装置等，以确保吊车的安全使用。

此外，10t吊车梁的设计参数还包括吊车梁的材质、防腐处理、使用寿命等方面的要求，这些要求应根据具体的使用环境和设计要求而定。

在设计和使用过程中，还需要考虑吊车梁的安装和拆卸方便性、维护和保养等方面的因素。

1、吊车梁设计1. 1 设计资料威远集团生产车间，跨度30m ，柱距6m ，总长72 m,吊车梁钢材采用Q235钢，焊条为E43型，跨度为6m ，计算长度取6m ，无制动结构，支撑于钢柱，采用突缘式支座，威远集团生产车间的吊车技术参数如表2-1所示：表2-1 吊车技术参数台数 起重量 级别 钩制 吊车跨度 吊车总量 小车重 最大轮压 25t中级软钩28.5m19.2t1.8t8.5t吊车轮压及轮距如图1-1所示：46503550图1-1吊车轮压示意图1. 2 吊车荷载计算吊车荷载动力系数05.1=α，吊车荷载分项系数Q γ=1.40。

则吊车荷载设计值为竖向荷载设计值 Q P γα⋅=m a x P ⋅=1.05⨯1.4⨯83.3=122.45kN 横向荷载设计值 =H Qγn g Q )(12.0+⋅=1.4⨯48.9)8.15(12.0⨯+⨯=2.80kN1. 3 内力计算1．3．1 吊车梁中最大竖向弯矩及相应剪力1） 吊车梁有三个轮压（见图1-2）时，梁上所有吊车轮压∑P 的位置为：PPPPBCAa230003000a5a5a1图1-2 三个轮压作用到吊车梁时弯矩计算简图mm W B a 1100355046501=-=-= mm W a 35502==mm a a a 3.4086110035506125=-=-=。

自重影响系数β取1.03，则 C 点的最大弯矩为：cM max =W β⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡--∑125)2(Pa l a l P =1.03×⎥⎦⎤⎢⎣⎡⨯--⨯⨯100.145.1226)408.03(45.12232 =284.94m kN ⋅2) 吊车梁上有两个轮压（见图1-3 ）时，梁上所有吊车轮压∑P 的位置为：PPBCAa130003000Pa4a4图1-3 三个轮压作用到吊车梁时弯矩计算简图mm W B a 1100355046501=-=-=mm a a 275414==则C 点的最大弯矩值为：c M max =Wβl a l P ∑-24)2( =1.03×6)275.03(45.12222-⨯⨯=m kN ⋅18.312 可见由第二种情况控制，则在max M 处相应的剪力为CV =W βla lP ∑-)2(4=1.03×6)275.03(45.1222-⨯⨯=114.51kN 。

一、吊车梁所承受的荷载吊车在吊车梁上运动产生三个方向的动力荷载：竖向荷载、横向水平荷载和沿吊车梁纵向的水平荷载。

纵向水平荷载是指吊车刹车力，其沿轨道方向由吊车梁传给柱间支撑，计算吊车梁截面时不予考虑.吊车梁的竖向荷载标准值应采用吊车最大轮压或最小轮压。

吊车沿轨道运行、起吊、卸载以及工件翻转时将引起吊车梁振动。

特别是当吊车越过轨道接头处的空隙时还将发生撞击。

因此在计算吊车梁及其连接强度时吊车竖向荷载应乘以动力系数.对悬挂吊车（包括电动葫芦）及工作级别A1~A5的软钩吊车，动力系数可取1.05；对工作级别A6～A8的软钩吊车、硬钩吊车和其他特种吊车,动力系数可取为1.1。

吊车的横向水平荷载由小车横行引起,其标准值应取横行小车重量与额定起重量之和的下列百分数,并乘以重力加速度：1)软钩吊车：当额定起重量不大10吨时,应取12％；当额定起重量为16～50吨时，应取10%；当额定起重量不小于75吨时，应取8％.2）硬钩吊车：应取20％。

横向水平荷载应等分于桥架的两端,分别由轨道上的车轮平均传至轨道，其方向与轨道垂直，并考虑正反两个方向的刹车情况。

对于悬挂吊车的水平荷载应由支撑系统承受，可不计算。

手动吊车及电动葫芦可不考虑水平荷载。

计算重级工作制吊车梁及其制动结构的强度、稳定性以及连接（吊车梁、制动结构、柱相互间的连接）的强度时，由于轨道不可能绝对平行、轨道磨损及大车运行时本身可能倾斜等原因,在轨道上产生卡轨力，因此钢结构设计规范规定应考虑吊车摆动引起的横向水平力,此水平力不与小车横行引起的水平荷载同时考虑。

二、吊车梁的形式吊车梁应该能够承受吊车在使用中产生的荷载。

竖向荷载在吊车梁垂直方向产生弯矩和剪力，水平荷载在吊车梁上翼缘平面产生水平方向的弯矩和剪力。

吊车的起重量和吊车梁的跨度决定了吊车梁的形式。

吊车梁一般设计成简支梁，设计成连续梁固然可节省材料，但连续梁对支座沉降比较敏感，因此对基础要求较高.吊车梁的常用截面形式，可采用工字钢、H 型钢、焊接工字钢、箱型梁及桁架做为吊车梁.桁架式吊车梁用钢量省，但制作费工,连接节点在动力荷载作用下易产生疲劳破坏，故一般用于跨度较小的轻中级工作制的吊车梁.一般跨度小起重量不大（跨度不超6米，起重量不超过30吨）的情况下,吊车梁可通过在翼缘上焊钢板、角钢、槽钢的办法抵横向水平荷载，对于焊接工字钢也可采用扩大上翼缘尺寸的方法加强其侧向刚度。

钢结构厂房吊车梁设计在钢结构厂房的设计中，吊车梁是一个至关重要的组成部分。

它承担着吊车在运行过程中产生的垂直和水平荷载，并将这些荷载传递给厂房的柱和基础，对整个厂房结构的安全性和稳定性起着关键作用。

接下来，让我们详细探讨一下钢结构厂房吊车梁的设计。

吊车梁所承受的荷载主要包括吊车的自重、吊重、运行时的冲击荷载以及横向和纵向的水平荷载等。

这些荷载的组合和取值需要根据相关的规范和标准进行准确计算，以确保吊车梁在使用过程中具有足够的强度和刚度。

在设计吊车梁时，首先要合理选择其截面形式。

常见的截面形式有工字型钢梁、箱型梁等。

工字型钢梁制造简单、施工方便，在中小跨度的吊车梁中应用广泛；箱型梁的抗扭性能较好，适用于跨度较大或对梁的抗扭要求较高的情况。

材料的选择也是设计中的重要环节。

一般选用高强度的钢材，如Q355 或 Q390 等。

钢材的质量和性能直接影响到吊车梁的承载能力和耐久性。

吊车梁的强度计算包括正应力、剪应力和局部承压应力的计算。

正应力要考虑弯矩的作用，剪应力则与剪力有关，局部承压应力主要出现在吊车轨道与梁的接触部位。

同时，还需要进行整体稳定性和局部稳定性的验算，以防止梁在受力过程中发生失稳现象。

除了强度和稳定性，吊车梁的刚度同样不容忽视。

过大的变形会影响吊车的正常运行和厂房结构的安全性。

通常通过控制吊车梁的挠度来保证其刚度要求，挠度限值应符合相关规范的规定。

在连接设计方面，吊车梁与柱的连接通常采用高强螺栓连接或焊接。

连接节点的设计要保证传力明确、可靠，并且便于施工和维护。

吊车梁之间的拼接也需要精心设计，以确保拼接部位的强度和刚度不低于梁的其他部位。

吊车梁的疲劳问题也是需要特别关注的。

由于吊车的频繁运行，吊车梁会承受反复的荷载作用，容易产生疲劳损伤。

因此，在设计中要对吊车梁的疲劳性能进行验算，并采取相应的构造措施来提高其抗疲劳能力，比如采用合理的焊缝形式、减少应力集中等。

为了提高吊车梁的耐久性，还需要进行防腐和防火处理。

2.1吊车梁系统的组成2.2吊车梁上的荷载2.3吊车梁内力计算2.4吊车梁截面验算(4)其他荷载(2)吊车横向水平荷载(1)吊车竖向荷载(3)吊车纵向水平荷载(1)简支吊车梁(2)连续吊车梁2.4.2强度计算2.4.1一般规定2.4.3腹板及横向加劲肋强度补充计算2.4.4整体稳定计算2.4.5刚度计算2.4.6疲劳计算122.5吊车梁连接计算及构造要求2.5.4其它构造要求2.5.1梁腹板与翼缘板连接2.5.2支座加劲肋与腹板、翼缘板连接2.5.3吊车梁与柱的连接2.7 车挡2.6吊车轨道3横行小车吊车梁柱吊车桥架4吊车是厂房中常见的起重设备，按照吊车的利用次数和荷载大小，国家标准《起重机设计规范》(GB3811)将其分为八个工作级别，称为A1～A8。

工作制等级轻级中级重级特重级工作级别A1～A3A4、A5A6、A7A8工作制等级和工作级别的对应关系许多文献习惯将吊车以轻、中、重和特重四个工作制等级来划分，它们之间的对应关系如下：5《起重机设计规范》GB3811-1983附录A6●吊车梁(或吊车桁架)●制动结构●辅助桁架●支撑1-吊车梁；2-制动梁；3-制动桁架；4-辅助桁架；5-水平支撑；6-垂直支撑吊车梁及制动结构的组成组成：7吊车梁类型：按计算简图：●简支梁●连续梁按构造：●焊接梁●高强度螺栓桁架梁●栓-焊梁按构件类型：●实腹梁●型钢截面●焊接工字形截面●箱形截面●上行式直接支承吊车桁架：●上行式间接支承吊车桁架：吊车轨道直接铺设在桁架上弦上桁架梁上弦放置节点间短梁，以承受吊车荷载●吊车桁架8制动结构：●制动梁●制动桁架●承受横向水平荷载，保证吊车梁的整体稳定●可作为人行走道和检修平台作用：宽度：●应依吊车起重量﹑柱宽以及刚度要求确定。

●一般不小于0.75m 。

●宽度≤1.2m 时，常用制动梁●宽度＞1.2m 时，宜采用制动桁架制动结构选用：对于硬钩吊车的吊车梁，其动力作用较大，均宜采用制动梁。

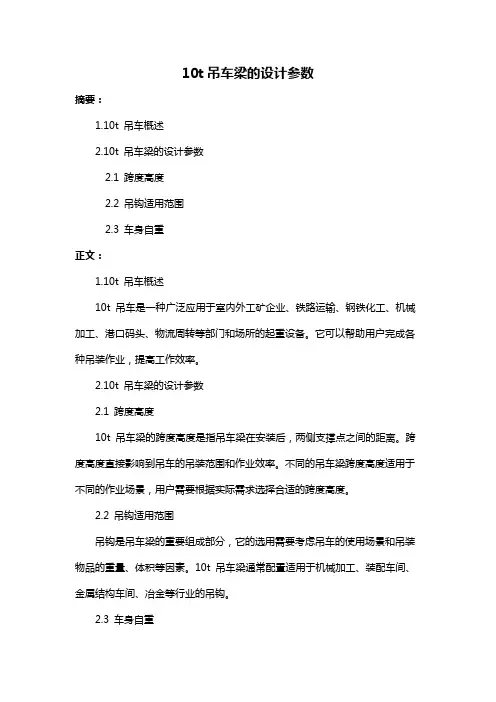

10t吊车梁的设计参数
摘要：
1.10t 吊车概述
2.10t 吊车梁的设计参数
2.1 跨度高度
2.2 吊钩适用范围
2.3 车身自重
正文：
1.10t 吊车概述
10t 吊车是一种广泛应用于室内外工矿企业、铁路运输、钢铁化工、机械加工、港口码头、物流周转等部门和场所的起重设备。

它可以帮助用户完成各种吊装作业，提高工作效率。

2.10t 吊车梁的设计参数
2.1 跨度高度
10t 吊车梁的跨度高度是指吊车梁在安装后，两侧支撑点之间的距离。

跨度高度直接影响到吊车的吊装范围和作业效率。

不同的吊车梁跨度高度适用于不同的作业场景，用户需要根据实际需求选择合适的跨度高度。

2.2 吊钩适用范围
吊钩是吊车梁的重要组成部分，它的选用需要考虑吊车的使用场景和吊装物品的重量、体积等因素。

10t 吊车梁通常配置适用于机械加工、装配车间、金属结构车间、冶金等行业的吊钩。

2.3 车身自重
车身自重是指吊车梁、金属结构、电气设备等部分的总重量。

车身自重会影响到吊车的稳定性和承载能力。

一般来说，10t 吊车的车身自重在400 吨左右，不同厂家和型号的吊车可能有所差异。

吊车梁系统结构的组成吊车梁设计吊车梁一般是简支的(构造简单,施工方便,对支座沉降不敏感)常见的形式有：型钢梁(1)、组合工字型梁(2)、箱形梁(3)、吊车桁架(4)等。

吊车梁所受荷载永久荷载（竖向）动力荷载，其方向有横向、水平向，特点是反复作用，容易引起疲劳破坏。

因此，对钢材的要求较高，除了对抗拉强度、伸长率、屈服点等常规要求外，要保证冲击韧性合格。

吊车梁结构系统的组成1、吊车梁2、制动梁或者制动桁架吊车梁的荷载吊车梁直接承受三个方向的荷载：竖向荷载（系统自重和重物）、横向水平荷载(刹车力及卡轨力)和纵向水平荷载（刹车力）。

吊车梁设计不考虑纵向水平荷载，按照双向受弯设计。

竖向荷载、横向水平荷载、纵向水平荷载。

竖向荷载包括吊车及其重物、吊车梁自重。

吊车经过轨道接头处时发生撞击，对梁产生动力效应。

设计时采取加大轮压的方法加以考虑。

横向水平荷载由卡轨力产生（轨道不平顺），产生横向水平力。

吊车荷载计算荷载规范规定，吊车横向水平荷载标准值应取横行小车重力g与额定起重量的重力Q之和乘以下列百分数：软钩吊车：Q≤100kN时, 取20％Q＝150～500kN时, 取10％Q≥750kN时，取8％硬钩吊车：取20％GB50017规定，重级工作制（工作级别为A6～A8）吊车梁，由于吊车摆动引起的作用于每个轮压处的水平力标准值为：吊车梁的内力计算计算吊车梁的内力时，由于吊车荷载为移动荷载，首先应按结构力学中影响线的方法确定各内力所需吊车荷载的最不利位置，再按此求出吊车梁的最大弯矩及其相应的剪力、支座处最大剪力、以及横向水平荷载作用下在水平方向所产生的最大弯矩。

计算吊车梁的强度、稳定和变形时，按两台吊车考虑；疲劳和变形的计算，采用吊车荷载的标准值，不考虑动力系数。

1、移动荷载作用下的计算，首先根据影响线方法确定荷载的最不利位置；2、其次，求出吊车梁的最大弯矩及相应剪力、支座处最大剪力，横向水平荷载作用下的最大弯矩3、进行强度和稳定计算时，一般按两台吊车的最不利荷载考虑；疲劳计算时则按一台最大吊车考虑。

吊车梁：吊车梁是支撑桥式起重机运行的梁结构。

梁上有吊车轨道，起重机通过轨道在吊车梁上来回行驶。

简介：吊车梁是支撑桥式起重机运行的梁结构。

梁上有吊车轨道，起重机通过轨道在吊车梁上来回行驶。

为节省钢材，中国多采用钢筋混凝土吊车梁，其结构形式可为现浇整体式或预制装配式。

分类：地下厂房中的吊车支承结构除地面厂房中通常采用的吊车梁、柱结构形式外，还有：(1)悬挂式吊车梁，吊车梁悬挂在厂房顶拱的拱座上；(2)岩锚式吊车梁，吊车梁用锚杆、锚索锚固于岩壁上；(3)岩台式吊车梁，吊车梁敷设在岩台上；(4)带形牛腿吊车梁，在整体式钢筋混凝土衬砌上伸出带形牛腿作为吊车梁。

悬挂式、岩锚式和岩台式吊车梁结构的最大优点是不建吊车柱，可在厂房硐室尚未向下扩大开挖时提前施工吊车梁，提早组装吊车，还可以减小厂房的开挖跨度。

规范要求：1 焊接吊车梁的翼缘板宜用一层钢板，当采用两层钢板时，外层钢板宜沿梁通长设置，并应在设计和施工中采取措施使上翼缘两层钢板紧密接触。

2 支承夹钳或刚性料耙硬钩吊车以及类似吊车的结构，不宜采用吊车桁架和制动桁架。

3 焊接吊车桁架应符合下列要求：在桁架节点处，腹杆与弦杆之间的间隙A不宜小于50MM，节点板的两侧边宜做成半径R不小于60MM的圆弧；节点板边缘与腹杆轴线的夹角Θ不应小于30。

节点板与角钢弦杆的连接焊缝，起落弧点应莹少缩进5MM；竹点板与H形截面弦杆的T形对接与角接组合焊缝应子焊透，圆弧处不得有起落弧缺陷，其中重级工作制吊车桁架的圆弧处应予打磨，使之与弦杆平缓过渡。

杆件的填板当用焊缝连接时，焊缝起落弧点应缩进至少5MM，重级工作制吊车桁架杆件的填板应采用高强度螺栓连接。

吊车梁翼缘板或腹板的焊接拼接应采用加引弧板和引出板的焊透对接焊缝，引弧板和引出板割去处应户打磨平整。

焊接吊车梁和焊接吊车桁架的工地移段拼接应采用焊接或高强度螺栓的摩擦型连接。

吊车梁横向加劲肋的宽度不宜小于90MM。

在支座处的横向加劲肋应在腹板两侧成对设置，并片与梁上下翼缘刨平顶紧。

吊车梁课程设计一、课程目标知识目标：1. 让学生掌握吊车梁的基本结构及其在工程中的作用；2. 使学生了解吊车梁的受力特点，掌握其力学原理；3. 引导学生了解吊车梁的设计原则，掌握相关计算方法。

技能目标：1. 培养学生运用吊车梁知识解决实际问题的能力；2. 提高学生动手实践能力，能够进行简单的吊车梁模型搭建；3. 培养学生团队协作能力，能够共同完成吊车梁的设计任务。

情感态度价值观目标：1. 培养学生对工程学科的热爱，激发学习兴趣；2. 培养学生严谨的科学态度，注重实际问题的解决；3. 引导学生关注我国建筑行业的发展，增强社会责任感。

课程性质：本课程为工程技术类课程，旨在培养学生对吊车梁的结构、原理和设计的认识，提高学生解决实际问题的能力。

学生特点：六年级学生具备一定的物理知识和动手能力，对工程领域有浓厚兴趣，但可能对吊车梁的了解较少。

教学要求：结合学生特点，采用理论教学与实践操作相结合的方式，注重启发式教学，引导学生主动探索、积极实践。

通过本课程的学习，使学生能够将理论知识与实际应用相结合，提高综合运用能力。

二、教学内容1. 吊车梁的基本概念与结构- 吊车梁的定义与作用- 吊车梁的组成结构及其功能- 吊车梁的分类及适用场景2. 吊车梁的受力分析- 吊车梁所受载荷类型及计算方法- 吊车梁的弯矩、剪力、扭矩分析- 吊车梁稳定性及强度计算3. 吊车梁的设计原则与方法- 吊车梁设计的基本原则- 吊车梁设计的相关规范及标准- 吊车梁设计的步骤与方法4. 吊车梁实践操作- 吊车梁模型搭建- 吊车梁受力测试与分析- 吊车梁设计优化与改进教学内容安排与进度：第一课时：吊车梁的基本概念与结构第二课时：吊车梁的受力分析第三课时：吊车梁的设计原则与方法第四课时：吊车梁实践操作（1）第五课时：吊车梁实践操作（2）本教学内容根据课程目标，结合教材相关章节，确保了内容的科学性和系统性。

通过理论与实践相结合的方式，使学生全面掌握吊车梁的相关知识。

一、轮压就是轮子传到钢轨上的压力.最大轮压是指起吊额定载荷小车运行到一端,这一端的轮压,最小轮压是指吊钩空载小车运行到另一端,这一端的轮压。

二、工业厂房计算吊车梁及其连接强度时，吊车竖向荷载应乘以动力系数。

三、1 建筑结构设计的动力计算，在有充分依据时，可将重物或设备的自重乘以动力系数后，按静力计算设计。

2 搬运和装卸重物以及车辆起动和刹车的动力系数，可采用1.1～1.3；其动力荷载只传至楼板和梁。

3 直升机在屋面上的荷载，也应乘以动力系数，对具有液压轮胎起落架的直升机可取
1.4；其动力荷载只传至楼板和梁。

四、荷载系数
吊车纵向和横向水平荷载
吊车纵向水平荷载标准值，按作用在一边轨道上所有制动轮的最大轮压之和的10%采用。

吊车横向水平荷载标准值，取横行小车重量与额定起重量之和的下列百分数，并乘以重力加速度g。

软钩吊车：当额定起重量不大于10t时，取12%；当额定起重量为16～50t时，取10%；当额定起重量不小于75t时，取8%。

硬钩吊车：取20%。

其横向荷载等分于桥架的两端，分别由轨道上的车轮平均传至轨道，其方向与轨道垂直，并考虑正反两个方向的制动情况。

吊车梁的截面选择一.截面尺寸的确定：(1).梁的高度：①.经济要求：梁的平面内最大弯矩设计值：M xmax=464700000N·MM,支座处的最大剪力V max=梁选用钢材材质Q235,f=215N/mm2fv=Q345,f=315N/mm2fv=f=315N/mm2fv=梁需要的截面抵抗矩：W= 1.2*M xmax/f=1770286梁的经济截面高度：H=7*(W)^(1/3)-300=547②.刚度要求：对中级且Q<500KN,[l/w]=600,梁的跨度l=6000mm超过此限[l/w]=750取[l/w]=600,[w/l]=0.001667梁刚度要求的最小高度：Hmin=0.56*f*l/([w/l]*106)=③.建筑净空要求：H≤建筑净空要求根据以上三条要求确定吊车梁的高度，H=700mm二.腹板厚度Tw的确定：①.经验公式：T w=7+3h=10mm②.根据抗剪要求：T w≥ 1.2V max/h w fv= 2.9630843mm③.局部挤压应力的要求：数据准备：考虑动力系数的一个车轮的最大轮压a P max=136集中荷载增大系数，对轻、中级工作制吊车梁Y=1.0,对重级工作制吊车梁Y=1.35Y=1g Q= 1.4钢轨高度：140mm,吊车梁翼缘厚度t（暂估）：轨顶至腹板计算高度上边缘的距离：h y=钢轨高度+吊车梁翼缘厚度t=车轮对腹板边缘挤压应力的分布长度，取L z=2h y+50=358T w≥aYg Q P max/(l w*f)=2mm根据以上三条要求暂估T w=8mm三.翼缘尺寸：翼缘所需的面积：A1=W x/H w-1/6HwTw=1696.6947根据翼缘的局部稳定判断翼缘不考虑局部稳定的最大宽度：b=336根据上面的翼缘最大宽度取b=330mm下翼缘厚度取10mm，下翼缘宽度Bb=300mm本吊车梁尺寸取如下值：吊车梁高度H=700mm上翼缘宽度Bt=330mm上翼缘厚度Tt=14mm下翼缘宽度Bb=300mm下翼缘厚度Tb=10mm腹板厚度Tw=8mm腹板高度Hw=676mm 根据上值转入《吊车梁截面计算》工作簿.支座处的最大剪力V max=310.63KN125N/mm2185N/mm2185N/mm2(板厚≤16mm) mm3mm636mm腹板高度暂定H w=680mmKN工作制吊车梁Y=1.3514mm车梁翼缘厚度t=154mmmmmm。
