容性设备相对介质损耗因数及电容量比值带电测试方法探析

电容型设备介质损耗因数在线检测技术方法现代社会对电力的依赖性极高，安全、可靠、优质地供电是对现代电力系统运行提出的基本要求。

电网事故和大面积停电造成的经济损失无法估量，因此，提高电力设备运行的可靠性是保证电力系统运行的关键。

对于高压电力设备而言，一方面，要求制造商使用优质绝缘材料，改善绝缘结构、改进制造工艺；另一方面，在设备运行中通过必要的检测手段来评估设备绝缘状态、及早且有效地发现绝缘缺陷，将会对减少事故的发生、提高设备的运行具有重要的意义。

介质损耗因数检测电容型设备的绝缘特性重要性及原理电力系统中，高压电容式套管、电容式电流互感器、耦合电容器等设备是由若干个电容器串联而成的，故将它们统称为电容型设备。

介质损耗因数tanδ是反映绝缘介质损耗大小的特征参量，实际经验表明，对于体积较小的电容型设备，测量其整体绝缘介质损耗因数可较灵敏地发现设备中发展性的局部缺陷、设备绝缘受潮和劣化变质等，因而，测量tanδ对于判断电容型设备的绝缘状态十分重要。

电容型设备在交流电压作用下的绝缘特性可以等效为并联电路或串联电路。

在相量图中，为电流电压间的相位角即功率因数角，δ为其余角，称为介质损耗角。

对于无损耗的理想介质，=90°，δ=0；对于有损耗介质，0。

介质损耗角的正切值很好地反映了设备绝缘介质损耗的大小。

流过绝缘介质的电流由两部分组成：有功电流分量IR、无功电流分量IC，通常IC>IR，介质中的有功损耗功率为：（式1）由上式可以看出，介质损耗P与外施电压U的平方成正比，与电源角频率、介质的电容量C成正比，所以在高压、高频及大容量的电气设备介质的损耗也大。

当绝缘介质、外加电压和频率一定时，介质损耗和介质损耗因数tanδ成正比，即可用介质损耗因数tanδ来表征介质损耗的大小。

因此对电容型设备进行在线检测就是要测量电气设备的介质损耗角正切。

影响介质损耗因数在线检测结果的主要因素(一)基准电压的测量误差。

浅谈电容式电流互感器末屏介质损耗因数测试电容式电流互感器末屏对地介质损耗因数的测试，是反映电容型电流互感器是否受潮的行之有效的方法，本文分析了正确测量末屏介损的试验方法并介绍了现场常见的影响因素及采取的相应对策。

电力系统中运行着大量的110kV及以上的电容式电流互感器。

根据这种电流互感器的结构和现场解体检查可知，互感器进水受潮后，水份往往不是先渗入电容层间使其受潮，而是沉积到油箱底部。

如果只测量其一次对末屏的tgδ，仅能发现一次绕组电容层间受潮，不易发现端部进水受潮。

因此，测量末屏对二次绕组.铁芯和外壳的介质损耗因数 tgδ，对发现进水受潮缺陷就比较有效。

国家电力行业标准DL/T 596-1996规定当电容型电流互感器末屏对地绝缘电阻小于1000MΩ时，应测量末屏对地tgδ。

而江苏省《交接和预防性试验规程》则明确规定了电容型电流互感器要测量末屏对地tgδ及电容量。

其值不大于2％。

如何正确测量末屏对地介质损耗因数tgδ及电容量测量末屏对地介质损耗因数tgδ及电容量用西林电桥（QS1 ）或智能型全自动电桥。

采用反接线加压在末屏与油箱座之间。

试验电压2 kV。

现场存在使用的有三种不同的试验接线，下面针对这三种试验接线进行研究分析：第一种：电流互感器一次侧悬空，二次侧短路接地。

电桥的Cx线接末屏，自动电桥的Cx线的屏蔽端悬空。

（下面简称一次悬空）第二种：电流互感器的一次侧L1-L2短接然后接地，二次侧短路接地。

电桥的Cx线接末屏，自动电桥的Cx线的屏蔽悬空。

（下面简称一次接地）第三种：电流互感器的一次侧L1-L2短接后接到电桥的“E”端屏蔽，对全自动电桥来讲就是接于Cx线一起引出的屏蔽端（M型电桥有单独的屏蔽接口）, 二次侧短路接地，电桥的Cx线接末屏。

（下面简称一次屏蔽）下面是一组采用这三种试验接线测试的两台110kV电容型电流互感器的数据如表 1 。

试验地点：试验大厅。

环境温度25℃湿度54％。

采用QS1西林电桥电流互感器型号：LB3-110W2 如皋高压电器厂制造表1：编号 2574 2581测量部位 tgδ％ R3 (Ω) Cx (pf) tgδ％ R3 (Ω) Cx (pf)一次对末屏 0.3 231.7 687 0.1 230.6 690.4一次悬空 1.2 259 614.7 1.1 257.3 618.7一次接地 1.0 127.2 1251 0.8 125.7 1266一次屏蔽 1.3 279.7 569 1.2 272 585两台良好的电流互感器用不同的试验接线测得的末屏tgδ及电容量的数值有所不同。

设备介质损耗试验常见问题及对策探讨在设备介质损耗试验中，作为电气绝缘中的重要参数，介质损耗因素的准确测量直接关系到对设备绝缘状况的评价。

由于受到各种因素的影响，介质损耗测量的实际结果与真实值会存在一定程度的偏离，因此，导致试验设备中的试验数据在某些情况下出现负值，影响其有效性。

例如：在无损耗标准电容器的电流大于电压90°时，该电流与试品电容电流之间的夹角为：介质损耗角δ，δ=0°。

当试验存在δ时，试品电容电流受到电压相位有功电流分量的影响将低于无损耗标准电容器电流的角度，那么出现正值；在受到某种因素的影响下，电容电流与电压之间相位差如果超过90°，那么电流有功分量与电压出现两个相反的方向，其介质损耗δ就会出现负值。

1 现场设备介质损耗试验导致负值问题出现的原因介质损耗因素，简写成tanδ。

导致设备tanδ出现负值的因素有许多种：例如：外部对电流的干扰、测量仪器接地不良和仪器中标准电容介质损耗大、电压互感器接地铁芯和底座接地不良以及电磁单元等影响。

1.1 外部对电流的干扰设备介质损耗试验时，外部干扰电流一旦投影直电压相量上，并与电压方向相同的时候，介质损耗因素tanδ也将随着介质损耗角δ的增大而增大；相反，如果投影的方向与电压的方向相反的时候，那么随着介质损耗角δ的缩小而出现负值。

1.2 测量仪器接地不良和标准电容介质损耗过大如下图1所示，互感器一次绕组介质损耗与二次介质损耗时，等值电容为Cx；对地电容为：C10、C20；测量仪器接地不良的时候，接触电阻为：R0。

当等值电容在无损耗的情况下，测量仪器接地正常或不良时所产生的状况分别为：正常R0为0，试验电流中的电流I2超过电压U角度90°，δ为0°；不良，试验电流中的电流I2超过电压U2角度90°，测量电容的结果过大。

由于R0、I1低于I2，因此，电流I2始终超过试验其他支路的电流，导致介质损耗测量出现负值或较小。

收稿日期：２０１６－０８－０２作者简介：杨　龙（１９８６－），男，甘肃定西人，本科，助理工程师，研究方向：高压电气试验。

文章编号：１００９－３６６４（２０１６）０６－０２０３－０２　中图分类号：ＴＭ４５１　文献标识码：Ａ运营探讨电容式电压互感器介质损耗及电容量测试方法分析杨　龙（国网四川省电力公司攀枝花供电公司，四川攀枝花６１７０６７） 摘要：文中论述了电容式电压互感器介质损耗（ｔｇδ）和电容量测试常用方法，对各种测量方法的利弊作出分析和总结。

关键词：电容式电压互感器；分压电容器；自激法；ｔｇδＡｎａｌｙｓｉｓ　ｏｆ　ｔｈｅ　Ｄｉｅｌｅｃｔｒｉｃ　Ｌｏｓｓ　ｏｆ　ｔｈｅ　Ｃａｐａｃｉｔｏｒ　Ｖｏｌｔａｇｅ　Ｔｒａｎｓｆｏｒｍｅｒａｎｄ　Ｃｏｍｍｏｎ　Ｍｅｔｈｏｄｓ　ｏｆ　Ｍｅａｓｕｒｉｎｇ　ＣａｐａｃｉｔａｎｃｅＹＡＮＧ　ｌｏｎｇ（Ｐａｎｚｈｉｈｕａ　Ｐｏｗｅｒ　Ｓｕｐｐｌｙ　Ｃｏｍｐａｎｙ　ｏｆ　Ｓｔａｔｅ　Ｇｒｉｄ　Ｓｉｃｈｕａｎ　Ｅｌｅｃｔｒｉｃ　Ｐｏｗｅｒ　Ｃｏｍｐａｎｙ，Ｐａｎｚｈｉｈｕａ　６１７０６７，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｉｎ　ｔｈｉｓ　ｐａｐｅｒ，ｔｈｅ　ｄｉｅｌｅｃｔｒｉｃ　ｌｏｓｓ（ｔｇδ）ｏｆ　ｔｈｅ　ｃａｐａｃｉｔｏｒ　ｖｏｌｔａｇｅ　ｔｒａｎｓｆｏｒｍｅｒ　ａｎｄ　ｃｏｍｍｏｎ　ｍｅｔｈｏｄｓ　ｏｆ　ｍｅａｓｕｒ－ｉｎｇ　ｃａｐａｃｉｔａｎｃｅ　ｉｓ　ａｎａｌｙｚｅｄ，ａｎｄ　ｔｈｅ　ａｄｖａｎｔａｇｅｓ　ａｎｄ　ｄｉｓａｄｖａｎｔａｇｅｓ　ｏｆ　ｖａｒｉｏｕｓ　ｍｅａｓｕｒｅｍｅｎｔ　ｍｅｔｈｏｄｓ　ａｒｅ　ａｎａｌｙｚｅｄ　ａｎｄ　ｓｕｍ－ｍａｒｉｚｅｄ．Ｋｅｙ　ｗｏｒｄｓ：ｃａｐａｃｉｔｉｖｅ　ｖｏｌｔａｇｅ　ｔｒａｎｓｆｏｒｍｅｒ；ｖｏｌｔａｇｅ　ｄｉｖｉｄｉｎｇ　ｃａｐａｃｉｔｏｒ；ｓｅｌｆ　ｅｘｃｉｔａｔｉｏｎ　ｍｅｔｈｏｄ；ｔｇδ 由于电容式电压互感器（也称ＣＶＴ）具有结构简单、防止铁磁谐振、兼做高频保护和载波通讯用、绝缘可靠等优点，在电力系统１１０　ｋＶ及以上电压等级中得到广泛应用。

电力容性设备介质损耗测量方法及其影响因素分析电力容性设备是电力系统中常用的一种电气设备，主要用于电能存储、电力传输和电力补偿等功能。

而介质损耗是电力容性设备工作过程中产生的一种能量损耗现象，会影响设备的性能和使用寿命。

本文将介绍电力容性设备介质损耗的测量方法，并分析影响介质损耗的因素。

一、电力容性设备介质损耗的测量方法1.工频测量法工频测量法是一种常用的介质损耗测量方法。

这种方法通过在电力容性设备两端接入电压源，测量电压和电流的相位差来得到介质损耗角正切值。

为了提高测量的准确性，通常需要使用相位差测量设备，如功率因数表、电桥等。

2.中频噪声测量法中频噪声测量法是一种基于中频噪声测量的介质损耗测量方法。

这种方法利用电力容性设备在高频下的损耗特性，通过测量中频噪声的幅度和相位，推算出介质的损耗正切值。

这种方法适用于高频测量，可以克服工频测量法中的一些限制。

3.温升测量法温升测量法是一种通过测量电力容性设备的温度变化来推测介质损耗的测量方法。

这种方法需要在设备表面安装温度传感器，通过监测设备温度的变化情况，分析介质损耗的程度。

这种方法的优点是简单易行，但需要注意设备的散热情况，以免影响测量结果的准确性。

二、影响电力容性设备介质损耗的因素分析1.电场强度电场强度是介质损耗的主要影响因素之一、电场强度的增加会导致介质分子的振动增强，从而增大了介质的损耗。

因此，在设计电力容性设备时，需要合理选择电场强度，并进行适当的降低，以减小介质损耗。

2.介质材料介质材料的选择会直接影响介质损耗的程度。

一般来说，低损耗介质具有较小的损耗正切值，而高损耗介质的损耗正切值较大。

因此，在设计和制造电力容性设备时，需要选择低损耗的介质材料，以降低介质损耗。

3.温度温度对介质损耗有显著影响。

随着温度的升高，介质分子的热运动增强，损耗也会增加。

因此，在使用电力容性设备时，需要注意控制设备的温度，避免超过介质的耐温范围，以减小损耗。

4.设备结构5.设备运行状态电力容性设备的运行状态也会影响介质损耗。

浅谈电力设备介质损耗因数高电压下的现场测量摘要：随着社会经济的快速发展，人民的生产生活水平的不断提高，对于电力系统也有了更高质量的要求，电力相关开始向大电压，大容量的方向发展，而容性电力设备在于发电厂和变电站等占有很大的比例，而介质损耗因数是用来反映容性电力设备在绝缘状态的重要参数，是电网对于设备的绝缘状态的监测的重要参数。

本文就介质损耗因数与电压之间的关系，介绍有关现场测量的方法和注意事项，并对其中的一些问题提出解决策略。

关键词：电力设备；介质损耗因数；现场测量引言：在现场进行测量的过程中，一般来讲都是由十千伏逐步增加到容性设备的额定电压，而在设备的交接和电网环境工作的预防中，只进行十千伏电压下的现场测量。

电力设备的绝缘因素通常与施加的电压有很大的关系，正确的来反映设备的在不同电压下的介质损耗因数需要在额定电压在进行测量。

并且作为电网的重要监督项目，国家要求各地在开展二百二十伏以上的电压测量来保证各地的用电安全。

一、介质损耗因数与现场电压施加的关系介质损耗因数与现场电压施加关系的测量可以全面的反映出设备的使用情况，在设备良好的情况下，介质损耗因数一般不随着现场电压的升高而升高，但是在设备长时间使用未经管理的情况下，在设备出现气隙或者杂质，或者由于当地的天气原因受潮的情况下，对于现场电压的施加的变化量就比较大，也有一些特定的情况，介质损耗因数tanδ会随着电压的升高而减小，不同设备之间的因数也不同。

（一）良好绝缘环境和设备状态在设备处于良好状态下并处于良好绝缘的环境中时，介质损耗因数与现场电压的施加关系的比例因数不大，不随着电压的升高而有着明显的变化。

只有当现场电压升高到一定幅度之时，才会有着些许的比例变化，对于整体而言不影响其工作效果。

并且在保证良好绝缘和设备状态的同时提升或降低电压之时，介质损耗因数曲线最终都将回归到原路径从而不会导致环庄曲线。

（二）绝缘存在气隙，杂质等情况在现场电压逐步施加的过程中，在未达到局部放电所要求的起始电压值之前，介质损耗因数不会随着现场电压的升高而出现显著的变化。

介质损耗因数tgδ试验方法探讨摘要介质损耗角正切tgδ的测试是电气设备绝缘监督的一项重要措施。

做好介质损耗的测量对于发现电气设备绝缘隐患，保证电气设备的安全运行有着重要意义，对于介损测试仪应定期进行检验。

本文在对介质损耗因数tgδ试验方法探讨。

关键词介质损耗因数；tgδ；试验方法tgδ是IR/IC的比值，它能反映电介质内单位体积中能量损耗的大小，只与电介质的性质有关，而与其体积大小尺寸均没有关系。

因此，tgδ的测试目的，也是能够有效地发现设备绝缘的普遍老化、受潮、脏污等整体缺陷。

对小电容设备，如套管、互感器（电容式）也能够发现内部是否存在气隙及固定绝缘开裂等集中性的局部绝缘缺陷。

1 大电容的设备tgδ的测量针对大电容的设备如变压器、电缆等进行tgδ的测量时，只能发现他们的整体分布性缺陷，而其局部集中性的缺陷可能不会被发现；而对于套管、互感器等小电容量的设备，测tgδ能有效地发现其局部集中性和整体分布性的缺陷，详见如下分析。

这也是大型变压器不仅要单独测试引出线套管的tgδ，也要测套管连同绕组的介损tgδ，就是因为套管若有缺陷时在整体绝缘良好时不能体现出来。

一般设备的绝缘结构都由多层绝缘、多种材料构成。

如局部有缺陷绝缘用C1tgδ1表示，其他良好绝缘用C2tgδ2表可见明显形成了误判断。

2 设备的选取及常规试验方法因为精度和灵敏度的原因，测变压器和一般套管的介损时（包括电容式CT），应采用GWS-1A光导介损测试仪，而当测试电容式PT电容量和tgδ时，可采用DX6000异频介损测试仪，它介绍了CVT的中压电容C2的测试方法，比较方便（自激法）。

两者的原理前者是通过比较内部标准回路电流和被试品的电流的幅值及相互的相差，后者是电桥原理，离散傅立叶算法。

一般接线形式主要有两种：正接法：适用于测量两相对地绝缘的设备，测试精度较高，如套管和电容式CT 的主绝缘tgδ，耦合电容的的tgδ等；反接法：适用于测量一级接地的设备，仪器的外壳必须接地可靠，如变压器连同套管和绕组的tgδ，套管和电容式CT的末屏tgδ等。

第 #章相对介质损耗因数和电容量比值检测技术【本章内容提要】本章主要介绍了电容型电流互感器、电容式电压互感器、耦合电容器和电容型套管等电容型设备相对介质损耗因数及电容量比值带电检测的基本原理，介绍了相对介损和电容量带电检测仪器的现场操作方法、相关注意事项和标准检测流程，以及如何应用相对介质损耗因数和电容量比值的带电测试结果分析电容型设备的运行状况。

第一节相对介质损耗因数及电容量检测技术概述一、发展历程相对介质损耗因数和电容量测量是以设备绝缘介质损耗因数和电容量测量方法演变而来，由于介质损耗因数测量和电容量检测能够较好的发现电气设备绝缘大部分受潮、整体绝缘缺陷等缺陷而受到广泛的运用。

但是由于介质损耗因数和电容获得需要电气设备停电后，给电气设备施加一定电压后测量，因为是停电项目受到停电周期的限制，而带电测试相对介质损耗和电容量比值方法是在设备正常运行条件下开展的，摆脱了停电周期的限制。

相对介质损耗因属和电容量比值带电检测的方法有绝对法测量和相对法测量，绝对法测量的电压信号取该电气设备上母线 PT 二次端子的电压信号，电流信号为被试设备末屏接地线或者末端接地线上的电流信号，经过计算得到上述两个电气设备参数，但是绝对法测量受 PT角差及二次负荷的影响，导致不停电的绝对法测量结果不准确，受到很大的限制。

相对介质损耗因数及电容量比值带电检测克服了绝对法测量的缺点，指选择一台与被试设备并联的其它电容型设备作为参考设备，通过测量在其设备末屏接地线或者末端接地线上的电流信号，通过两电气设备电流信号的幅值比和相角差来获取相对介质损耗因数及电容量。

二、技术特点电容型设备介质损耗因数和电容量比值的带电检测可以分为绝对测量法和相对测量法两种。

绝对测量法的主要优点是能够直接带电测量电容型设备的介质损耗因数和电容量的绝对值，与传统停电测量的原理和判断标准都较为类似，但由于需要从电压互感器的二次获取电压参考信号，该方法存在以下缺点：（ 1）测量误差较大，主要由于以下几个方面造成：PT 固有角差的影响。

电容式电压互感器介质损耗因数的测量与分析【摘要】本文介绍了测量介质损耗因数的意义，并基于电容式电压互感器介损试验进行了具体陈述，相应试验危险点及注意事项、故障原因等内容也进行了简单介绍和分析。

【关键词】电容式电压互感器；介质损耗因数；测量方法1.概述电容式电压互感器（Capacitor V oltage Transformers，简称CVT）作为一种电压变换装置应用于电力系统，主要用作供电侧量仪表、继电保护装置或者控制装置的电压信号取样设备，它接于高压设备与地之间，将系统电压转换成二次电压[1-3]。

电容式电压互感器由电容分压器、电磁单元（包括中间变压器和电抗器）和接线端子盒组成，实际操作对象为一220kV电容式电压互感器如图1所示。

图1 电容式电压互感器外观图及原理接线图通过电气试验，可以及时发现CVT的绝缘缺陷，对于确保电网和设备安全意义重大。

介质损耗因数的测量是CVT绝缘预防性试验中的重要项目之一，它是一项灵敏度很高的试验项目，能有效地检查设备绝缘受潮、油脂劣化以及严重的局部缺陷等。

例如，某台CVT正常tanδ值为0.5%，而当受潮后tanδ值为4.5%，两个数据相差9倍；而测量绝缘电阻，受潮前后的数值相差不大。

正是由于测量介质损耗因数对反映上述缺陷具有较高的敏感度，所以在CVT的交接和预防性试验中都得到了广泛的应用。

本文结合国网技术学院几个月的学习经历，介绍下CVT介质损耗因数的测量与分析。

2.测量介质损耗因数的意义电压作用下电介质中产生的一切损耗称为介质损耗或介质损失。

如果介质损耗很大，会使电介质温度升高，促使材料发生老化，如果介质温度不断上升，甚至会把电介质融化、烧焦，丧失绝缘能力，导致热击穿，因此，电介质损耗的大小是衡量绝缘介质电性能的一项重要指标。

然而不同设备由于运行电压、结构尺寸等不同，不能通过介质损耗的大小来衡量对比设备好坏。

因此引入了介质损耗因数tanδ（又称介质损失角正切值）的概念。

220kV电容式电压互感器介质损耗因数及电容量测试分析摘要：目前，电容式电压互感器(CVT)在电网中应用越来越普及，其中，220kV电压等级的CVT在结构上具有典型意义。

根据相关规程规定，例行试验时要进行耦合电容器的介质损耗因数(tanδ)和电容量测试，以检查互感器中是否存在受潮、绝缘老化等缺陷。

关键词：220kV电容式；电压互感器；介质损耗因数；电容量测试一、介质损耗原理分析（一）介质损耗分类按绝缘资料介质损耗的物理性质，能够分为以下几种根本形式：（1）漏电导损耗：任何电介质总有必定的导电才能。

所以，在电压效果下电介质中流过走漏（电导）电流，构成能量损耗。

这种损耗在交、直流电压效果下都存在。

（2）极化损耗：电介质在沟通电压效果下，发作周期性的极化。

此刻介质中的带电质点（主要是离子）在交变电场效果下，做往复有限位移并重新摆放，这种损耗称为极化损耗。

如果电源频率添加，质点往复运动的频率也添加，极化损耗增大。

在沟通电压效果下，电介质（指不均匀的）的夹层极化重复引起电荷重新散布（吸收电流），这个进程也要耗费能量。

（3）部分放电损耗：常用的固体绝缘资料中总有气隙（或油隙）。

绝缘资料各层的电场强度几乎与该层资料的相对电容率（介电系数）ε成反比。

气体的介电系数较固体绝缘资料低得多，所以气隙部分的电场强度较大。

但是，气隙的耐压强度却远低于固体绝缘资料。

（二）高压介损仪工作原理经过一个可程控的调频调幅变频电源，发生40～70Hz可调的正弦波，经过激磁变压器，驱动谐振回路作业，最终输出实验要求的电压，加到被试电流互感器上。

经过电流互感器的三相被试回路的电流信号，以及规范回路的电流信号，经过高压介损测量板高精度实时高速采样，并经单片机剖析计算，然后得出被试品的电容量及介损值。

二、测量方法（一）正接法被试品不接地，桥体E端接地，在需求屏蔽的场合，E端也能够用于屏蔽。

此刻，桥体处于地电位，R3、C4可安全调理。

各种介损测验仪器正接法接线办法根本一致，这儿以济南泛华AL6000—自动抗干扰精密介质损耗测验仪为例介绍。

电容型设备相对介质损耗因数带电检测异常分析判断作者：赵峻峰吴灏霍晓良黎超来源：《探索科学》2015年第10期摘要：带电检测技术是电力设备状态检修基础，介质损耗因素是判断电容型设备绝缘状态的重要参数，相对介损的测量能够通过历史数据的比较，判断设备的状态。

关键词：电容型设备、带电检测、相对质损、故障分析0 引言采用电容屏绝缘结构的设备，如电容型电流互感器、电容式电压互感器、耦合电容器、电容型套管等均属于电容型设备。

两个电容型设备在同相情况下相同电压下在电容末端测得两个电流矢量差，对两个矢量的角差进行正切计算，所得数值叫做相对介质损耗因数。

1 检测方法及原理电容型设备相对介质损耗因数测量可分为绝对测量法和相对测量法。

绝对测量法是通过安装在设备末屏接地线上和安装电压互感器二次端子上的信号取样单元分别获取被试设备CX的末屏接地电流信号IX 和PT 二次电压信号，两路电流信号。

通过计算得到介质损耗因数及设备电容量。

相对测量法是在不影响电容型设备正常运行条件下，能带电检测设备的介质损耗因数和电容量。

选择一台与被试设备CX 同相的电容型设备作为参考设备CN，通过串接在被试设备末屏接地线上的信号取样单元分别测量参考电流信号IN 和被测电流信号Ix，获得被试设备和参考设备的相对介损损耗因数和相对电容量比值。

2 分析判断方法对于同一参考设备，电容型设备带电测试应符合：1）同一组电容型设备三相带电相对测试结果的变化趋势不应有明显变化。

2）必要时以参考设备停电试验结果为依据，依照以下公式可换算出tanδ及电容量绝对值，并按DL/T393-2010《输变电设备状态检修试验规程》中关于电容型设备停电例行试验标准判断其绝缘状况。

tanδX0 =（tanδX-tanδN）+ tanδN0CX0 =CX/CN×CN03）采用相对测量法测试电容式电压互感器的介质损耗因数和电容量，由于受电磁单元的影响，测量结果可能会有较大偏差，可通过历次试验结果进行综合比较，根据数据变化情况判断绝缘状况。

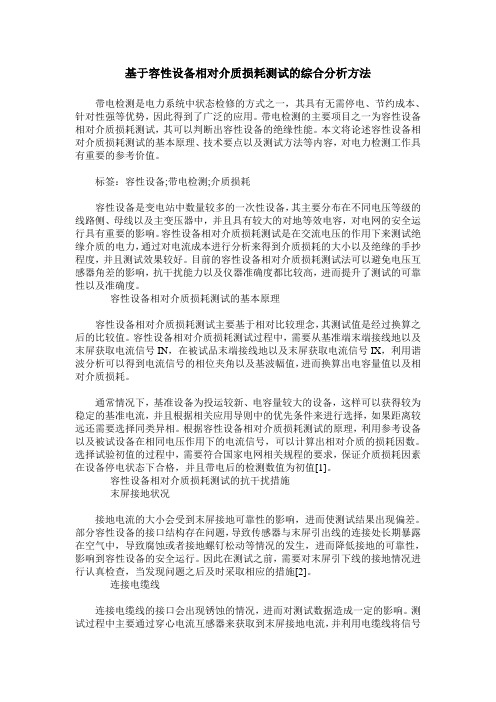

基于容性设备相对介质损耗测试的综合分析方法带电检测是电力系统中状态检修的方式之一，其具有无需停电、节约成本、针对性强等优势，因此得到了广泛的应用。

带电检测的主要项目之一为容性设备相对介质损耗测试，其可以判断出容性设备的绝缘性能。

本文将论述容性设备相对介质损耗测试的基本原理、技术要点以及测试方法等内容，对电力检测工作具有重要的参考价值。

标签：容性设备;带电检测;介质损耗容性设备是变电站中数量较多的一次性设备，其主要分布在不同电压等级的线路侧、母线以及主变压器中，并且具有较大的对地等效电容，对电网的安全运行具有重要的影响。

容性设备相对介质损耗测试是在交流电压的作用下来测试绝缘介质的电力，通过对电流成本进行分析来得到介质损耗的大小以及绝缘的手抄程度，并且测试效果较好。

目前的容性设备相对介质损耗测试法可以避免电压互感器角差的影响，抗干扰能力以及仪器准确度都比较高，进而提升了测试的可靠性以及准确度。

容性设备相对介质损耗测试的基本原理容性设备相对介质损耗测试主要基于相对比较理念，其测试值是经过换算之后的比较值。

容性设备相对介质损耗测试过程中，需要从基准端末端接线地以及末屏获取电流信号IN，在被试品末端接线地以及末屏获取电流信号IX，利用谐波分析可以得到电流信号的相位夹角以及基波幅值，进而换算出电容量值以及相对介质损耗。

通常情况下，基准设备为投运较新、电容量较大的设备，这样可以获得较为稳定的基准电流，并且根据相关应用导则中的优先条件来进行选择，如果距离较远还需要选择同类异相。

根据容性设备相对介质损耗测试的原理，利用参考设备以及被试设备在相同电压作用下的电流信号，可以计算出相对介质的损耗因数。

选择试验初值的过程中，需要符合国家电网相关规程的要求，保证介质损耗因素在设备停电状态下合格，并且带电后的检测数值为初值[1]。

容性设备相对介质损耗测试的抗干扰措施末屏接地状况接地电流的大小会受到末屏接地可靠性的影响，进而使测试结果出现偏差。
