偶联剂改性

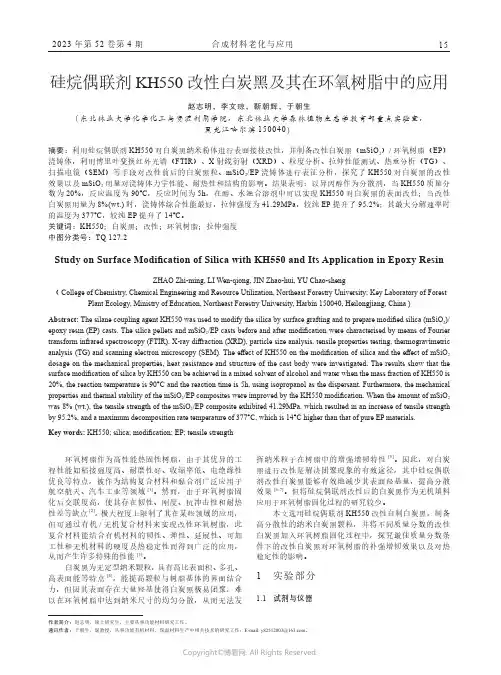

硅烷偶联剂KH550改性白炭黑及其在环氧树脂中的应用赵志明，李文琼，靳朝辉，于朝生（东北林业大学化学化工与资源利用学院，东北林业大学森林植物生态学教育部重点实验室，黑龙江哈尔滨150040）摘要：利用硅烷偶联剂KH550对白炭黑纳米粉体进行表面接枝改性，并制备改性白炭黑（mSiO 2）/环氧树脂（EP ）浇铸体，利用傅里叶变换红外光谱（FTIR ）、X 射线衍射（XRD ）、粒度分析、拉伸性能测试、热重分析（TG ）、扫描电镜（SEM ）等手段对改性前后的白炭黑粒、mSiO 2/EP 浇铸体进行表征分析，探究了KH550对白炭黑的改性效果以及mSiO 2用量对浇铸体力学性能、耐热性和结构的影响。

结果表明：以异丙醇作为分散剂，当KH550质量分数为20%，反应温度为90℃，反应时间为5h ，在醇、水混合溶剂中可以实现KH550对白炭黑的表面改性；当改性白炭黑用量为8%(wt.)时，浇铸体综合性能最好，拉伸强度为41.29MPa ，较纯EP 提升了95.2%；其最大分解速率时的温度为377℃，较纯EP 提升了14℃。

关键词：KH550；白炭黑；改性；环氧树脂；拉伸强度中图分类号：TQ 127.2Study on Surface Modifi cation of Silica with KH550 and Its Application in Epoxy ResinZHAO Zhi-ming, LI Wen-qiong, JIN Zhao-hui, YU Chao-sheng（ College of Chemistry, Chemical Engineering and Resource Utilization, Northeast Forestry University; Key Laboratory of ForestPlant Ecology, Ministry of Education, Northeast Forestry University, Harbin 150040, Heilongjiang, China )Abstract: The silane coupling agent KH550 was used to modify the silica by surface grafting and to prepare modifi ed silica (mSiO 2)/epoxy resin (EP) casts. The silica pellets and mSiO 2/EP casts before and after modification were characterised by means of Fourier transform infrared spectroscopy (FTIR), X-ray diff raction (XRD), particle size analysis, tensile properties testing, thermogravimetric analysis (TG) and scanning electron microscopy (SEM). The eff ect of KH550 on the modifi cation of silica and the eff ect of mSiO 2 dosage on the mechanical properties, heat resistance and structure of the cast body were investigated. The results show that the surface modifi cation of silica by KH550 can be achieved in a mixed solvent of alcohol and water when the mass fraction of KH550 is 20%, the reaction temperature is 90°C and the reaction time is 5h, using isopropanol as the dispersant. Furthermore, the mechanical properties and thermal stability of the mSiO 2/EP composites were improved by the KH550 modifi cation. When the amount of mSiO 2 was 8% (wt.), the tensile strength of the mSiO 2/EP composite exhibited 41.29MPa, which resulted in an increase of tensile strength by 95.2%, and a maximum decomposition rate temperature of 377°C, which is 14°C higher than that of pure EP materials.Key words: KH550; silica; modifi cation; EP; tensile strength 作者简介：赵志明，硕士研究生，主要从事功能材料研究工作。

硅烷偶联剂和交联剂在复合材料表面改性中的应用与控制摘要：复合材料作为一种广泛应用于各个领域的先进材料，其表面性能的改善对于提高材料的力学性能和耐久性具有重要意义。

硅烷偶联剂和交联剂作为两种常见的表面改性剂，在复合材料中得到了广泛的应用。

本文将介绍硅烷偶联剂和交联剂的定义、分类和性质，并探讨其在复合材料表面改性中的应用与控制方法。

1. 引言复合材料在航空航天、汽车制造、建筑材料等领域具有广泛的应用。

然而，复合材料表面的活性是限制其应用的一个重要因素。

为了改善复合材料表面的性能，人们引入了硅烷偶联剂和交联剂来进行表面改性。

2. 硅烷偶联剂的应用2.1 定义与分类硅烷偶联剂是一种含有硅元素的有机化合物，常见的硅烷偶联剂有氨基硅烷、甲基硅烷等。

根据硅烷偶联剂的功能不同，可以将其分为耐热硅烷偶联剂、附着力硅烷偶联剂等。

2.2 性质与机理硅烷偶联剂具有疏水性和耐热性，能够在复合材料表面形成化学键，提高材料的附着力和表面活性。

硅烷偶联剂可以通过水解缩合反应将有机基团与无机团结合在一起，形成有机硅键。

2.3 应用案例硅烷偶联剂在复合材料表面改性中得到了广泛的应用。

以玻璃纤维增强复合材料为例，通过将硅烷偶联剂涂覆在纤维表面，能够提高纤维和基体之间的结合强度，增加复合材料的力学性能。

3. 交联剂的应用3.1 定义与分类交联剂是一种能够形成交联网络结构的化合物，常见的交联剂有环氧树脂、聚氨酯等。

根据交联方式的不同，交联剂可以分为热交联剂和辐射交联剂等。

3.2 性质与机理交联剂具有良好的耐热性和耐化学性，在复合材料表面形成交联网络结构，提高材料的力学性能和耐久性。

交联剂通过引发剂的作用，将交联剂中的官能团与材料表面的官能团发生反应，形成交联键。

3.3 应用案例交联剂在复合材料表面改性中也得到了广泛的应用。

例如，在聚合物基复合材料中，通过添加交联剂，能够提高材料的热稳定性和阻燃性能，延长材料的使用寿命。

4. 控制方法硅烷偶联剂和交联剂在复合材料表面改性中的应用需要合理控制，以确保其在材料表面的分布均匀性和效果稳定性。

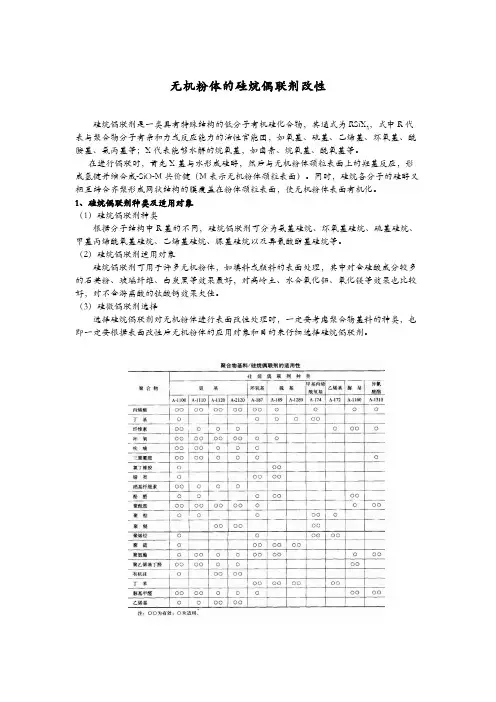

无机粉体的硅烷偶联剂改性硅烷偶联剂是一类具有特殊结构的低分子有机硅化合物，其通式为RSiX3，式中R代表与聚合物分子有亲和力或反应能力的活性官能团，如氧基、硫基、乙烯基、环氧基、酰胺基、氨丙基等；X代表能够水解的烷氧基，如卤素、烷氧基、酰氧基等。

在进行偶联时，首先X基与水形成硅醇，然后与无机粉体颗粒表面上的羟基反应，形成氢键并缩合成-SiO-M共价键（M表示无机粉体颗粒表面）。

同时，硅烷各分子的硅醇又相互缔合齐聚形成网状结构的膜覆盖在粉体颗粒表面，使无机粉体表面有机化。

1、硅烷偶联剂种类及适用对象（1）硅烷偶联剂种类根据分子结构中R基的不同，硅烷偶联剂可分为氨基硅烷、环氧基硅烷、硫基硅烷、甲基丙烯酰氧基硅烷、乙烯基硅烷、脲基硅烷以及异氰酸酯基硅烷等。

（2）硅烷偶联剂适用对象硅烷偶联剂可用于许多无机粉体，如填料或颜料的表面处理，其中对含硅酸成分较多的石英粉、玻璃纤维、白炭黑等效果最好，对高岭土、水合氧化铝、氧化镁等效果也比较好，对不含游离酸的钛酸钙效果欠佳。

（3）硅微偶联剂选择选择硅烷偶联剂对无机粉体进行表面改性处理时，一定要考虑聚合物基料的种类，也即一定要根据表面改性后无机粉体的应用对象和目的来仔细选择硅烷偶联剂。

2、硅烷偶联剂使用方法及用量（1）硅烷偶联剂使用方法：应用硅烷偶联剂的方法有两种：一种是将硅烷配成水溶液，用它处理无机粉体后再与有机高聚物或树脂基料混合，即预处理方法，该方法表面改性处理效果好，是常用的表面改性方法。

另一种方法是将硅烷与无机粉体（如填料或颜料）及有机高聚物基料混合，即迁移法。

多数硅烷偶联剂在使用之前要配成水溶液，即使其预先水解。

水解时间依硅烷偶联剂的品种和溶液的pH值不同而异，从几分钟到几十分钟不等。

配置时水溶液的pH值一般控制在3-5之间，pH值高于5或低于3将会促进聚合物的生成。

因此，已配置好的、已水解的硅烷偶联剂不能放置太久，否则会自行缩聚而失效。

（2）硅烷偶联剂用量计算：硅烷偶联剂用量与偶联剂的品种及填料的比面积有关，假设为单分子层吸附，可按下式进行计算：硅烷偶联剂用量=（填料质量×填料比表面积）/硅烷偶联剂最小包覆面积硅烷偶联剂最小包覆面积以硅烷偶联剂的品种不同而异。

硅烷偶联剂改性水性聚氨酯胶黏剂张大鹏何立凡王海侨李效玉( 北京化工大学碳纤维与功能高分子教育部重点实验室，北京 100029)摘要: 以聚已二酸-1，4-丁二醇酯( PBA2000) 、甲苯二异氰酸酯( TDI) 、二羟甲基丙酸( DMPA) 和一缩二乙二醇( DEG) 为原料合成了一种聚氨酯预聚体，通过在预聚体中引入可室温交联的硅烷偶联剂，制备得到了一种单组份自交联的水性聚氨酯胶黏剂。

探讨了硅烷偶联剂加入方式，用量对乳液及胶膜性能的影响。

结果表明: 当硅烷偶联剂用量为预聚体质量分数的 1. 5%时，胶黏剂对塑料薄膜 PET/CPP 的粘接强度显著提高，由改性前的 1. 3 N/15mm 增大至 1. 7 N /15 mm; 复合薄膜经过沸水煮后，T 剥离强度由 1. 0 N /15 mm 变为 1. 5 N /15 mm。

关键词: 水性聚氨酯; 复合薄膜; 硅烷偶联剂; 自交联中图分类号: TQ433. 4引言水性聚氨酯胶黏剂以其对各种薄膜广泛的适应性，胶膜优异的柔韧性，耐化学品性等特点而备受人们关注［1 －2］。

大多数水性聚氨酯胶膜遇水易溶胀，耐水性及耐热性不佳，限制了其使用场合［3 －4］。

提高聚氨酯的交联度是改善以上缺点的一个有效途径。

Lewandowski 等［5］向聚氨酯分子链中引入了硅烷衍生物，通过控制硅烷衍生物用量来控制交联结构的密度，适度的交联可以改善胶膜的耐水性和耐热性。

也有文献［6 －8］报导，将有机硅( 一般为端基或侧基带有活性基团的聚硅氧烷) 引入到聚氨酯分子链上可以有效地改善胶膜的耐水性和耐热性，但由于有机硅与聚氨酯相容性差，导致了胶膜力学性能的降低。

而使用小分子的硅烷偶联剂改性水性聚氨酯［9 －10］可以增加相容性，同时改善了聚氨酯胶膜的耐水性、耐热性。

此种交联体系在水性涂料以及双组分的水性胶黏剂中已经得到了广泛的应用［11］。

本文选用 3-氨基丙基三乙氧基硅烷( KH-550)对聚氨酯预聚体进行改性制备出单组份的水性聚氨酯乳液，将此体系引入到复合薄膜用胶黏剂领域。

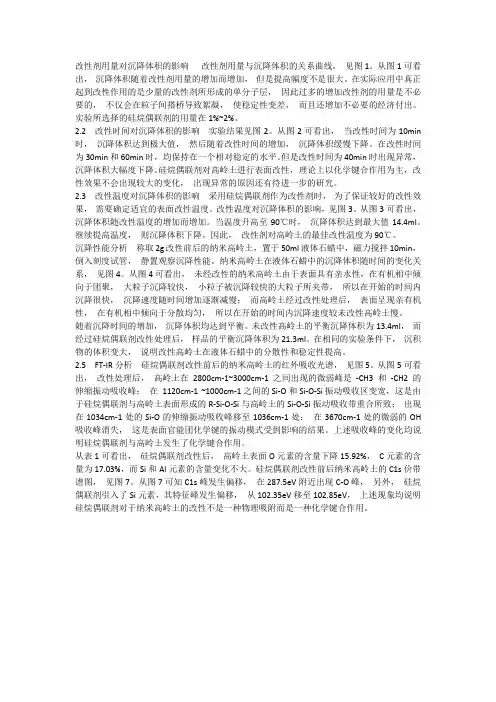

改性剂用量对沉降体积的影响改性剂用量与沉降体积的关系曲线，见图1。

从图1可看出，沉降体积随着改性剂用量的增加而增加，但是提高幅度不是很大。

在实际应用中真正起到改性作用的是少量的改性剂所形成的单分子层，因此过多的增加改性剂的用量是不必要的，不仅会在粒子间搭桥导致絮凝，使稳定性变差，而且还增加不必要的经济付出。

实验所选择的硅烷偶联剂的用量在1%~2%。

2.2 改性时间对沉降体积的影响实验结果见图2。

从图2可看出，当改性时间为10min时，沉降体积达到极大值，然后随着改性时间的增加，沉降体积缓慢下降。

在改性时间为30min 和60min时，均保持在一个相对稳定的水平。

但是改性时间为40min时出现异常，沉降体积大幅度下降。

硅烷偶联剂对高岭土进行表面改性，理论上以化学键合作用为主，改性效果不会出现较大的变化，出现异常的原因还有待进一步的研究。

2.3 改性温度对沉降体积的影响采用硅烷偶联剂作为改性剂时，为了保证较好的改性效果，需要确定适宜的表面改性温度。

改性温度对沉降体积的影响，见图3。

从图3可看出，沉降体积随改性温度的增加而增加。

当温度升高至90℃时，沉降体积达到最大值14.4ml。

继续提高温度，则沉降体积下降。

因此，改性剂对高岭土的最佳改性温度为90℃。

沉降性能分析称取2g改性前后的纳米高岭土，置于50ml液体石蜡中，磁力搅拌10min，倒入刻度试管，静置观察沉降性能。

纳米高岭土在液体石蜡中的沉降体积随时间的变化关系，见图4。

从图4可看出，未经改性的纳米高岭土由于表面具有亲水性，在有机相中倾向于团聚，大粒子沉降较快，小粒子被沉降较快的大粒子所夹带，所以在开始的时间内沉降很快，沉降速度随时间增加逐渐减慢；而高岭土经过改性处理后，表面呈现亲有机性，在有机相中倾向于分散均匀，所以在开始的时间内沉降速度较未改性高岭土慢。

随着沉降时间的增加，沉降体积均达到平衡。

未改性高岭土的平衡沉降体积为13.4ml，而经过硅烷偶联剂改性处理后，样品的平衡沉降体积为21.3ml。

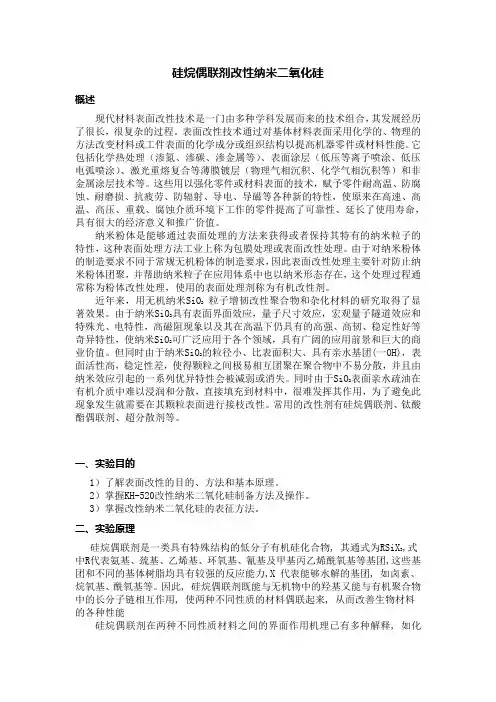

硅烷偶联剂改性纳米二氧化硅概述现代材料表面改性技术是一门由多种学科发展而来的技术组合，其发展经历了很长，很复杂的过程。

表面改性技术通过对基体材料表面采用化学的、物理的方法改变材料或工件表面的化学成分或组织结构以提高机器零件或材料性能。

它包括化学热处理（渗氮、渗碳、渗金属等）、表面涂层（低压等离子喷涂、低压电弧喷涂）、激光重熔复合等薄膜镀层（物理气相沉积、化学气相沉积等）和非金属涂层技术等。

这些用以强化零件或材料表面的技术，赋予零件耐高温、防腐蚀、耐磨损、抗疲劳、防辐射、导电、导磁等各种新的特性，使原来在高速、高温、高压、重载、腐蚀介质环境下工作的零件提高了可靠性、延长了使用寿命，具有很大的经济意义和推广价值。

纳米粉体是能够通过表面处理的方法来获得或者保持其特有的纳米粒子的特性，这种表面处理方法工业上称为包膜处理或表面改性处理。

由于对纳米粉体的制造要求不同于常规无机粉体的制造要求，因此表面改性处理主要针对防止纳米粉体团聚，并帮助纳米粒子在应用体系中也以纳米形态存在，这个处理过程通常称为粉体改性处理，使用的表面处理剂称为有机改性剂。

粒子增韧改性聚合物和杂化材料的研究取得了显近年来，用无机纳米SiO2著效果。

由于纳米SiO具有表面界面效应，量子尺寸效应，宏观量子隧道效应和2特殊光、电特性，高磁阻现象以及其在高温下仍具有的高强、高韧、稳定性好等可广泛应用于各个领域，具有广阔的应用前景和巨大的商奇异特性，使纳米SiO2业价值。

但同时由于纳米SiO的粒径小、比表面积大、具有亲水基团(一OH)，表2面活性高，稳定性差，使得颗粒之间极易相互团聚在聚合物中不易分散，并且由表面亲水疏油在纳米效应引起的一系列优异特性会被减弱或消失。

同时由于SiO2有机介质中难以浸润和分散，直接填充到材料中，很难发挥其作用，为了避免此现象发生就需要在其颗粒表面进行接枝改性。

常用的改性剂有硅烷偶联剂、钛酸酯偶联剂、超分散剂等。

一、实验目的1）了解表面改性的目的、方法和基本原理。

CHEMICAL INDUSTRY AND ENGINEERING PROGRESS 2017年第36卷第2期·652·化 工 进 展基于硅烷偶联剂表面改性制备Al 2O 3/PVDF 杂化膜朱子沛，汤旭，何其，董浩，朱良，肖凯军（华南理工大学食品科学与工程学院，广东 广州 510640）摘要：采用硅烷偶联剂(2-氰乙基)三乙氧基硅烷对纳米Al 2O 3粒子进行表面改性，利用热致相变法制备了改性Al 2O 3/PVDF 有机无机杂化膜，研究了改性Al 2O 3的添加量对杂化膜性能的影响。

经(2-氰乙基)三乙氧基硅烷改性后，纳米Al 2O 3粒子的团聚减少，改性后纳米Al 2O 3的平均最小粒径为52.23nm 。

与纯PVDF 膜比较，改性纳米Al 2O 3的添加改善了PVDF 膜的形貌结构，改性Al 2O 3/PVDF 杂化膜形成的球晶明显增加，球晶的密度尺寸缩小，杂化膜中形成了大量连通的界面孔，膜的孔隙率升高，改善了PVDF 膜的力学性能和亲水性,提高了截留率。

当纳米粒子添加量达到5%时，膜的截留率提高了7.2%，膜的纯水通量达到了593.95L/(m 2·h)，膜强度达到5.0MPa 。

关键词：硅烷偶联剂；表面改性；聚偏氟乙烯；超滤膜中图分类号：TB332 文献标志码：A 文章编号：1000–6613（2017）02–0652–06 DOI ：10.16085/j.issn.1000-6613.2017.02.035Preparation of Al 2O 3/PVDF hybrid membrane from surface-modifiedsilane coupling agentZHU Zipei ，TANG Xu ，HE Qi ，DONG Hao ，ZHU Liang ，XIAO Kaijun（College of Food Sciences and Engineering ，South China University of Technology ，Guangzhou 510640，Guangdong ，China ）Abstract ：Nano-Al 2O 3 was surface-modified by silane coupling agent (2-cyanogen ethyl) triethoxysilane ，with which the modified Al 2O 3/PVDF organic-inorganic hybrid membrane was prepared by thermally induced phase transition. Effect of the dosage of the modified Al 2O 3 on the performance of the hybrid membrane was examined. After modified by (2-cyanogen ethyl) triethoxysilane ，the number of nano-Al 2O 3 particle clusters was reduced ，and the averaged minimum size of nano-Al 2O 3 particles decreased to 52.23nm.The addition of modified nano-Al 2O 3 improved the morphology of hybrid membrane ，compared with the pure PVDF membrane ，the spherulite density increased and the spherulite size of hybrid membrane became smaller ，and a lot of holes through the interface were formed ，resulting in the increased membrane porosity. The hydrophilicity ，mechanical properties and rejection of PVDF membrane were improved greatly with the addition of modified Al 2O 3. When the amount of Al 2O 3 was more than 5%，the rejection of the film increased by 7.2%，and the pure water flux of the modified Al 2O 3/PVDF membrane was 593.95L/(m 2·h)，and mechanical strength of hybrid membrane reached 5.0MPa. Key words ：silane coupling agent ；surface modification ；polyvinylidene fluoride （PVDF ）；ultrafiltration membrane第一作者：朱子沛（1991—）男，硕士研究生。

书山有路勤为径，学海无涯苦作舟

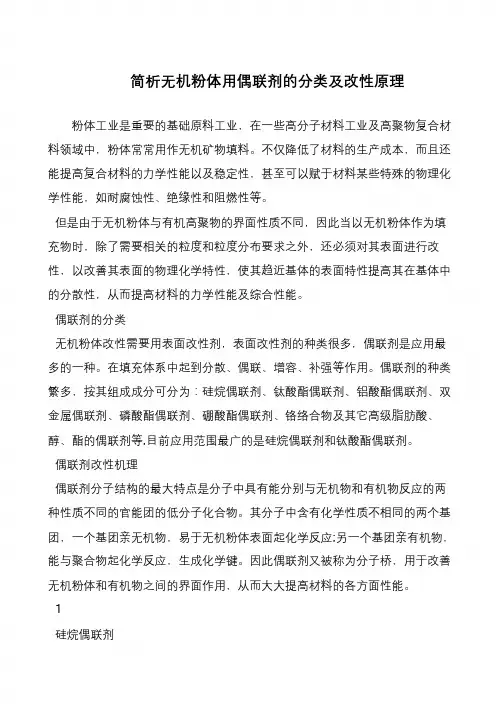

简析无机粉体用偶联剂的分类及改性原理
粉体工业是重要的基础原料工业，在一些高分子材料工业及高聚物复合材料领域中，粉体常常用作无机矿物填料。

不仅降低了材料的生产成本，而且还能提高复合材料的力学性能以及稳定性，甚至可以赋于材料某些特殊的物理化学性能，如耐腐蚀性、绝缘性和阻燃性等。

但是由于无机粉体与有机高聚物的界面性质不同，因此当以无机粉体作为填充物时，除了需要相关的粒度和粒度分布要求之外，还必须对其表面进行改性，以改善其表面的物理化学特性，使其趋近基体的表面特性提高其在基体中的分散性，从而提高材料的力学性能及综合性能。

偶联剂的分类
无机粉体改性需要用表面改性剂，表面改性剂的种类很多，偶联剂是应用最多的一种。

在填充体系中起到分散、偶联、增容、补强等作用。

偶联剂的种类繁多，按其组成成分可分为：硅烷偶联剂、钛酸酯偶联剂、铝酸酯偶联剂、双金属偶联剂、磷酸酯偶联剂、硼酸酯偶联剂、铬络合物及其它高级脂肪酸、醇、酯的偶联剂等,目前应用范围最广的是硅烷偶联剂和钛酸酯偶联剂。

偶联剂改性机理
偶联剂分子结构的最大特点是分子中具有能分别与无机物和有机物反应的两种性质不同的官能团的低分子化合物。

其分子中含有化学性质不相同的两个基团，一个基团亲无机物，易于无机粉体表面起化学反应;另一个基团亲有机物，能与聚合物起化学反应，生成化学键。

因此偶联剂又被称为分子桥，用于改善无机粉体和有机物之间的界面作用，从而大大提高材料的各方面性能。

1
硅烷偶联剂。

聚合物表面改性聚合物表面改性根据方法可以分为以下几种：化学改性、光化学改性、表面改性剂改性、力化学处理、火焰处理与热处理、偶联剂改性、辐照与等离子体表面改性。

一、化学改性化学改性是通过化学手段对聚合物表面进行改性处理，其具体方法包括化学氧化法、化学浸蚀法、化学法表面接枝等。

1.1化学氧化法是通过氧化反应改变聚合物表面活性，例如聚乙烯这种材料的表面能很低，用氧化剂处理聚乙烯，使其表面粗糙并氧化生成极性基团，从而使其表面能增高；在室温下将聚乙烯在标准铬酸洗液中浸泡1-1.5h，66-71℃条件下浸泡1-5min，80-85℃处理几秒钟，也可以达到同样效果；通过臭氧氧化处理可有效地改善聚丙烯表面的亲水性，处理前的表面接触角为97°，臭氧氧化处理后，表面接触角将达到67°。

1.2化学浸蚀法是用溶剂清洗可除去聚烯烃表面的弱边界层，例如通过用脱脂棉蘸取有机溶剂，反复擦拭聚合物表面多次等1.3聚合物表面接枝，是通过在表面生长出一层新的有特殊性能的接枝聚合物层，从而达到显著的表面改性效果。

二、光化学改性光化学改性主要包括光照射反应、光接枝反应。

2.1光照射反应是利用可见光或紫外光直接照射聚合物表面引起化学反应，如链裂解、交联和氧化等，从而提高了表面张力。

如用波长184nm的紫外线在大气中照射聚乙烯能使表面发生交联，粘接的搭接剪切强度提高到15.4Mpa。

2.2光接枝反应就是利用紫外光引发单体在聚合物表面进行的接枝反应，该技术尤其适用于聚合物的表面改性，这是因为紫外线能量低，条件温和，只是在聚合物表面引发接枝聚合反应，很难影响到聚合物本体。

例如对于一些含光敏基(如羰基)，特别是侧链含光敏基的聚合物，当紫外线光照射其表面时，会发生反应，产生表面自由基。

三、表面改性剂改性采用将聚合物表面改性剂与聚合物共混的方式是一种简单的改性办法，它只需要在成型加工前将改性剂混到聚合物中，加工成型后，改性剂分子迁移到聚合物材料的表面，从而达到改善聚合物表面性能的目的。

硅烷偶联剂的种类与结构对二氧化硅表面聚合物接枝改性的影响一、本文概述本文旨在探讨硅烷偶联剂的种类与结构对二氧化硅表面聚合物接枝改性的影响。

硅烷偶联剂作为一种重要的表面处理剂，广泛应用于二氧化硅的改性，以提高其与其他材料的相容性和性能。

本文将系统介绍硅烷偶联剂的种类和结构特点，分析其与二氧化硅表面的相互作用机制，以及如何通过调整硅烷偶联剂的类型和结构来优化二氧化硅表面的聚合物接枝改性效果。

本文将首先概述硅烷偶联剂的基本分类，包括单官能团硅烷、双官能团硅烷和多官能团硅烷等。

随后，将详细讨论这些硅烷偶联剂的结构特点，如官能团的种类、数量和排列方式等。

在此基础上，本文将深入探讨硅烷偶联剂与二氧化硅表面之间的化学反应和物理吸附过程，揭示其对接枝改性的影响机制。

通过本文的研究，期望能够为二氧化硅的表面改性提供理论支持和实践指导，为相关领域的研究和应用提供有益的参考。

本文也期望能够为硅烷偶联剂的设计和优化提供新的思路和方法，推动其在材料科学和工业领域的应用发展。

二、硅烷偶联剂的种类与结构硅烷偶联剂是一类特殊的有机硅化合物，其分子结构中同时含有能够与无机材料（如二氧化硅）反应的硅烷基团和能够与有机聚合物反应的有机官能团。

因此，硅烷偶联剂能够在无机材料和有机聚合物之间建立起化学键合，从而改善两者之间的相容性和界面性能。

硅烷偶联剂的种类繁多，结构各异，其种类与结构对二氧化硅表面聚合物接枝改性的影响至关重要。

根据硅烷偶联剂分子中有机官能团的不同，可以将其分为氨基硅烷、环氧硅烷、乙烯基硅烷、巯基硅烷等多种类型。

这些有机官能团能够与聚合物中的相应基团发生反应，如氨基硅烷可以与含有羧基或酸酐的聚合物发生酰胺化反应，环氧硅烷可以与含有羟基或氨基的聚合物发生开环反应等。

因此，不同类型的硅烷偶联剂适用于不同的聚合物体系。

硅烷偶联剂分子中的硅烷基团也是影响其性能的关键因素。

硅烷基团的数量、位置以及硅原子上的取代基等都会影响其与二氧化硅表面的反应活性。

硅烷偶联剂对凹凸棒土的化学改性近年来，硅烷偶联剂作为一种能够分散和调控纳米纤维的新型有机试剂，在多种应用领域得到了广泛的应用，尤其是在化学改性领域有着卓越的表现。

其中一种应用就是硅烷偶联剂可以用来改性凹凸棒土，以改善其物理和化学性能。

凹凸棒土是一种常见的粘土矿物，它是由粗粒和纳米纤维组成的高分子聚合物复合物，具有良好的粘滞性和延展性。

它拥有优良的透气性和保湿性，可以用于提高涂料、油漆和玻璃纤维增强等材料的强度和柔韧性。

此外，由于凹凸棒土具有较大的比表面积和粘结力，因此它也可以用于制造精密的微纳米复合材料。

硅烷偶联剂经过特殊加工后，可用于对凹凸棒土进行化学改性，包括表面改性、细胞凝胶化和聚合改性等。

表面改性可以改善凹凸棒土的流变性能，使其表面和粒间相互粘附力更强。

细胞凝胶化是一种结构改性手段，其目的是将凹凸棒土中的细胞构造转变为凝胶状物质，以改善其粘合力特性。

聚合改性是将凹凸棒土粉体与聚合物基材结合，通过形成聚合物膜来改善其多孔性和表面粗糙度，进而提高其流变性能和分散性。

在化学改性的过程中，硅烷偶联剂有效地促进了凹凸棒土及其表面的变化，使其获得优良的性能和结构。

硅烷偶联剂的特殊功能使凹凸棒土具有良好的防潮性、耐磨性和阻燃性，可以更有效地帮助人们实现精细结构和多孔性，从而有效地提高其用途。

综上所述，硅烷偶联剂是一种新型有机试剂，可以有效改性凹凸棒土，改善其流变性能、耐磨性、耐热性和抗潮性等性能，进而提高其使用价值。

为了充分利用硅烷偶联剂的改性优势，人们需要不断研究和探索改性工艺中配置试剂的最佳比例，以及不同参数的最佳组合，以获得最佳的硅烷偶联效果。

总之，硅烷偶联剂可以有效改善凹凸棒土的物理和化学性能，从而提高其工程应用的实用价值，值得进一步深入研究和应用。

硅烷偶联剂KH570对纳米SiO2的表面改性及其分散稳定性一、本文概述随着纳米技术的迅速发展，纳米材料因其独特的物理化学性质在多个领域展现出广泛的应用前景。

其中，纳米二氧化硅（nano-SiO2）因其高比表面积、优异的物理和化学稳定性以及良好的光学性能等特点，被广泛应用于橡胶、塑料、涂料、陶瓷、医药等领域。

然而，纳米SiO2粒子由于具有高的比表面积和表面能，容易团聚形成大的颗粒，导致其分散稳定性差，限制了其在许多领域的应用。

因此，对纳米SiO2进行表面改性以提高其分散稳定性成为研究的热点。

硅烷偶联剂KH570作为一种重要的有机硅化合物，其分子结构中的乙烯基和甲氧基硅烷基团可以与纳米SiO2表面的羟基发生化学反应，形成稳定的化学键合，从而实现对纳米SiO2的表面改性。

本文旨在研究硅烷偶联剂KH570对纳米SiO2的表面改性效果及其分散稳定性的影响。

通过对比改性前后的纳米SiO2粒子的物理化学性质、表面形貌、分散稳定性等方面的变化，揭示硅烷偶联剂KH570对纳米SiO2的改性机理，为纳米SiO2在各个领域的应用提供理论基础和技术支持。

本文首先介绍纳米SiO2的基本性质和应用领域，然后阐述纳米SiO2分散稳定性的重要性以及目前常用的表面改性方法。

接着详细介绍硅烷偶联剂KH570的结构特点、改性原理及其在纳米SiO2表面改性中的应用。

通过实验研究和表征手段，探讨硅烷偶联剂KH570对纳米SiO2表面改性的效果及其对分散稳定性的影响。

总结硅烷偶联剂KH570在纳米SiO2表面改性中的应用前景，为相关领域的研究提供有益的参考。

二、材料与方法本实验主要使用的材料包括纳米SiO2粉末（购自某化学试剂公司，纯度≥5%，平均粒径约为20nm）、硅烷偶联剂KH570（购自某化学试剂公司，纯度≥98%）、无水乙醇（购自某化学试剂公司，纯度≥7%）、以及去离子水。

硅烷偶联剂KH570的制备采用标准的化学合成方法。

在无水乙醇中，将适量的KH570与催化剂混合，然后在恒定的温度下进行搅拌反应。

滑石粉硅烷偶联剂改性工艺流程1.首先，准备好所需的滑石粉和硅烷偶联剂。

First, prepare the required talcum powder and silane coupling agent.2.然后，在一个容器中将滑石粉和硅烷偶联剂按照一定比例混合均匀。

Then, mix talcum powder and silane coupling agent in a container in a certain proportion.3.接着，将混合后的滑石粉和硅烷偶联剂放入高速搅拌机中进行充分混合。

Next, put the mixed talcum powder and silane coupling agent into a high-speed mixer for thorough mixing.4.随后，将充分混合的滑石粉和硅烷偶联剂放入反应釜中进行反应。

Then, put the thoroughly mixed talcum powder and silane coupling agent into a reactor for reaction.5.在反应过程中，控制好温度和时间以确保反应充分进行。

During the reaction, control the temperature and time to ensure sufficient reaction.6.之后，将反应后的产品进行干燥处理，去除多余的溶剂。

After that, dry the reacted product to remove excess solvent.7.最后，对改性后的滑石粉进行包装，即可得到最终产品。

Finally, package the modified talcum powder to obtain the final product.。
