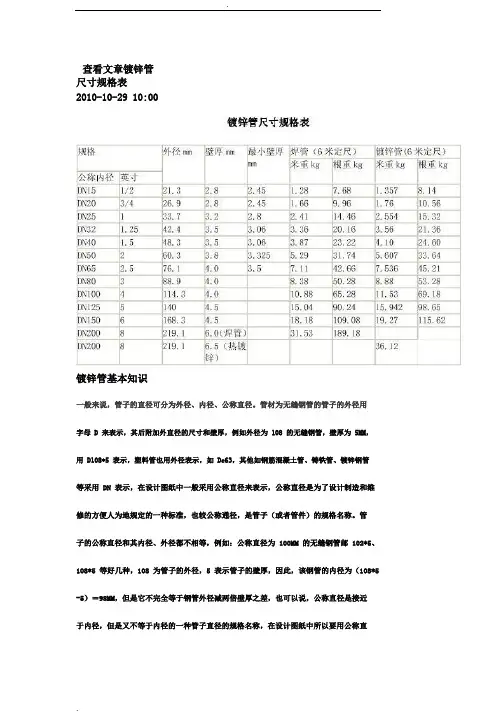

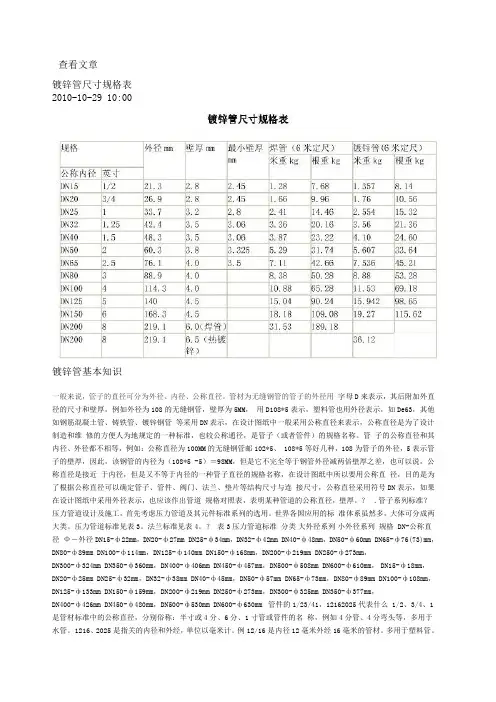

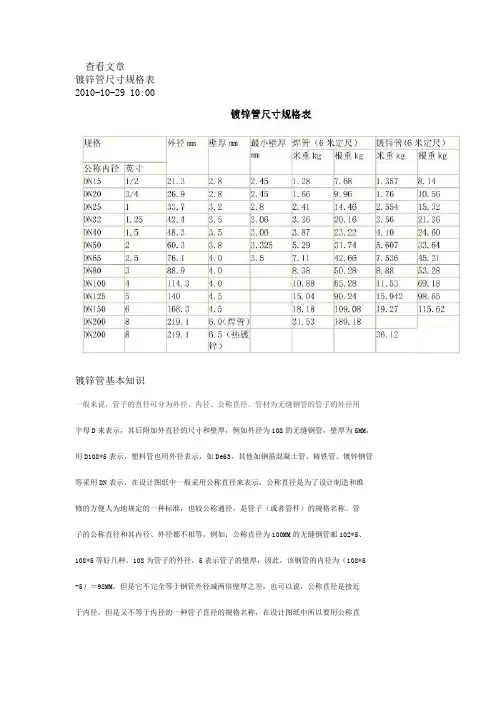

镀锌管标准尺寸表

镀锌管标准尺寸表

查看文章镀锌管尺寸规格表2010-10-29 10:00镀锌管基本知识一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母 D 来表示，其后附加外直径的尺寸和壁厚，例如外径为 108 的无缝钢管，壁厚为 5MM，用 D108*5 表示，塑料管也用外径表示，如 De63，其他如钢筋混凝土管、铸铁管、镀锌钢管等采用 DN 表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为 100MM 的无缝钢管邮 102*5、108*5 等好几种，108 为管子的外径，5 表示管子的壁厚，因此，该钢管的内径为（108*5 -5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号 DN 表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

?.?管子系列标准?压力管道设计及施工，首先考虑压力管道及其元件标准系列的选用。

世界各国应用的标准体系虽然多，大体可分成两大类。

压力管道标准见表 3。

法兰标准见表 4。

?表 3 压力管道标准分?类大外径系列小外径系列规格DN-公称直径Ф－外径DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，DN400-ф426mmDN450-ф480mm，DN500-ф530mmDN600-ф630mm管件的 1/2?3/4?1，1216?2025 代表什么1/2?、3/4、1 是管材标准中的公称直径，分别俗称：半寸或 4 分、6 分、1 寸管或管件的名称，例如 4 分管、4 分弯头等，多用于水管。

镀锌管标准尺寸表

镀锌管标准尺寸表

查看文章镀锌管尺寸规格表2010-10-29 10:00镀锌管基本知识一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母 D 来表示，其后附加外直径的尺寸和壁厚，例如外径为 108 的无缝钢管，壁厚为 5MM，用 D108*5 表示，塑料管也用外径表示，如 De63，其他如钢筋混凝土管、铸铁管、镀锌钢管等采用 DN 表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为 100MM 的无缝钢管邮 102*5、108*5 等好几种，108 为管子的外径，5 表示管子的壁厚，因此，该钢管的内径为（108*5 -5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号 DN 表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

.管子系列标准压力管道设计及施工，首先考虑压力管道及其元件标准系列的选用。

世界各国应用的标准体系虽然多，大体可分成两大类。

压力管道标准见表 3。

法兰标准见表 4。

表 3 压力管道标准分类大外径系列小外径系列规格DN-公称直径Ф－外径DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，DN400-ф426mmDN450-ф480mm，DN500-ф530mmDN600-ф630mm管件的 1/23/41，12162025 代表什么1/2、3/4、1 是管材标准中的公称直径，分别俗称：半寸或 4 分、6 分、1 寸管或管件的名称，例如 4 分管、4 分弯头等，多用于水管。

镀锌管标准尺寸表

镀锌管标准尺寸表

查看文章镀锌管尺寸规格表2010-10-29 10:00镀锌管基本知识一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63，其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5 -5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

?.?管子系列标准?压力管道设计及施工，首先考虑压力管道及其元件标准系列的选用。

世界各国应用的标准体系虽然多，大体可分成两大类。

压力管道标准见表3。

法兰标准见表4。

?表3压力管道标准分?类大外径系列小外径系列规格DN-公称直径Ф－外径DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mm DN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325mm DN350-ф377mm，DN400-ф426mm DN450-ф480mm，DN500-ф530mmDN600-ф630m m管件的1/2?3/4?1，1216?2025代表什么1/2?、3/4、1是管材标准中的公称直径，分别俗称：半寸或4分、6分、1寸管或管件的名称，例如4分管、4分弯头等，多用于水管。

镀锌管标准尺寸表

镀锌管标准尺寸表

查看文章镀锌管尺寸规格表2010-10-29 10:00镀锌管基本知识一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63，其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5 -5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

？.管子系列标准？压力管道设计及施工，首先考虑压力管道及其元件标准系列的选用。

世界各国应用的标准体系虽然多，大体可分成两大类。

压力管道标准见表3。

法兰标准见表4。

？表3压力管道标准分类大外径系列小外径系列规格DN-公称直径Ф－外径DN15-ф22mm，DN20-ф27mm DN25-ф34mm，DN32-ф42mm DN40-ф48mm，DN50-ф60mm DN65-ф76(73)mm，DN80-ф89mm DN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm，DN15-ф18mm，DN20-ф25mm DN25-ф32mm，DN32-ф38mm DN40-ф45mm，DN50-ф57mm DN65-ф73mm，DN80-ф89mm DN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325mm DN350-ф377mm，DN400-ф426mm DN450-ф480mm，DN500-ф530mm DN600-ф630mm管件的1/23/41，12162025代表什么1/2、3/4、1是管材标准中的公称直径，分别俗称：半寸或4分、6分、1寸管或管件的名称，例如4分管、4分弯头等，多用于水管。

镀锌管标准尺寸表.

镀锌管标准尺寸表.

查看文章镀锌管尺寸规格表2010-10-29 10:00镀锌管基本知识一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63，其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5 -5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

?.?管子系列标准?压力管道设计及施工，首先考虑压力管道及其元件标准系列的选用。

世界各国应用的标准体系虽然多，大体可分成两大类。

压力管道标准见表3。

法兰标准见表4。

?表3压力管道标准分?类大外径系列小外径系列规格DN-公称直径Ф－外径DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，DN400-ф426mmDN450-ф480mm，DN500-ф530mmDN600-ф630mm管件的1/2?3/4?1，1216?2025代表什么1/2?、3/4、1是管材标准中的公称直径，分别俗称：半寸或4分、6分、1寸管或管件的名称，例如4分管、4分弯头等，多用于水管。

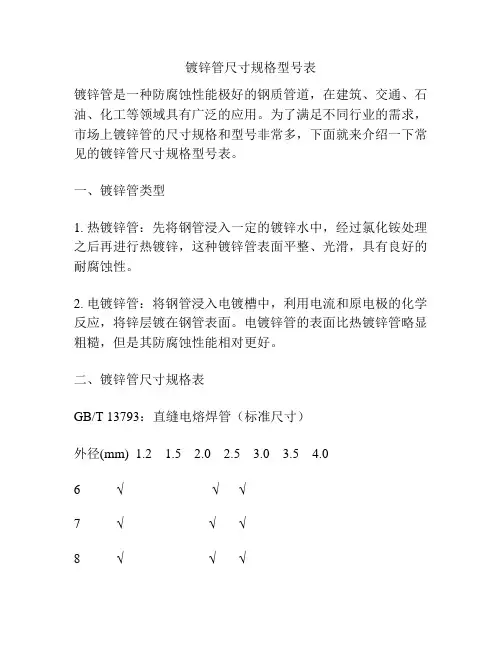

镀锌管尺寸规格型号表

镀锌管尺寸规格型号表

镀锌管尺寸规格型号表镀锌管是一种防腐蚀性能极好的钢质管道，在建筑、交通、石油、化工等领域具有广泛的应用。

为了满足不同行业的需求，市场上镀锌管的尺寸规格和型号非常多，下面就来介绍一下常见的镀锌管尺寸规格型号表。

一、镀锌管类型1. 热镀锌管：先将钢管浸入一定的镀锌水中，经过氯化铵处理之后再进行热镀锌，这种镀锌管表面平整、光滑，具有良好的耐腐蚀性。

2. 电镀锌管：将钢管浸入电镀槽中，利用电流和原电极的化学反应，将锌层镀在钢管表面。

电镀锌管的表面比热镀锌管略显粗糙，但是其防腐蚀性能相对更好。

二、镀锌管尺寸规格表GB/T 13793：直缝电熔焊管（标准尺寸）外径(mm) 1.2 1.5 2.0 2.5 3.0 3.5 4.06 √ √ √7 √ √ √8 √ √ √10 √ √11 √ √12 √ √13 √ √14 √ √15 √ √16 √ √18 √ √20 √ √22 √ √25 √ √28 √ √30 √ √32 √ √GB/T 3091：焊接钢管（标准尺寸）外径(mm) 1.2 1.5 2.0 2.5 3.0 3.5 4.06 √ √ √7 √ √√8 √ √ √9 √ √10 √ √11 √ √12 √ √13 √ √14 √ √15 √ √16 √ √18 √ √22 √ √25 √ √28 √ √30 √ √32 √ √34 √ √GB/T 6728：矩形镀锌管尺寸（标准尺寸）规格(mm) 外尺寸壁厚内尺寸40*20*1.2 40*20 1.2 37.6*17.6 50*25*1.2 50*25 1.2 47.6*22.6 50*30*1.5 50*30 1.5 47*2760*40*1.5 60*40 1.5 57*3770*40*2.0 70*40 2.0 66*3680*40*1.5 80*40 1.5 77*37100*50*2.0 100*50 2.0 96*46120*60*2.0 120*60 2.0 116*56150*100*2.0 150*100 2.0 146*96200*100*2.5 200*100 2.5 195*95三、总结镀锌管的尺寸规格和型号多种多样，常用的标准尺寸包括GB/T 13793、GB/T 3091、GB/T 6728等。

镀锌管标准尺寸表

镀锌管标准尺寸表

查看文章镀锌管尺寸规格表2010-10-29 10:00镀锌管基本知识一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母 D 来表示，其后附加外直径的尺寸和壁厚，例如外径为 108 的无缝钢管，壁厚为 5MM，用 D108*5 表示，塑料管也用外径表示，如 De63，其他如钢筋混凝土管、铸铁管、镀锌钢管等采用 DN 表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为 100MM 的无缝钢管邮 102*5、108*5 等好几种，108 为管子的外径，5 表示管子的壁厚，因此，该钢管的内径为（108*5 -5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号 DN 表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

?.?管子系列标准?压力管道设计及施工，首先考虑压力管道及其元件标准系列的选用。

世界各国应用的标准体系虽然多，大体可分成两大类。

压力管道标准见表 3。

法兰标准见表 4。

?表 3 压力管道标准分?类大外径系列小外径系列规格DN-公称直径Ф－外径DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，DN400-ф426mmDN450-ф480mm，DN500-ф530mmDN600-ф630mm管件的 1/2?3/4?1，1216?2025 代表什么1/2?、3/4、1 是管材标准中的公称直径，分别俗称：半寸或 4 分、6 分、1 寸管或管件的名称，例如 4 分管、4 分弯头等，多用于水管。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管件连接方式有几种？ G1/4，G1/8 是表示管螺纹，1/4 和 1/8 英寸。? 管接头有管螺纹，锥螺纹，R 螺纹等等；联接方式有焊接式，扩口式，快插式，锥套式等 等。 钢管的表示方法？ 你讲的钢管如果是水.煤气输送钢管的话，它的表示方法就是：公称口径是指内径。单位
是毫米或者是英寸。[例如，φ25 的水管。就表示公称口径（内径）是 φ25mm（或者是一 英寸）的钢管]。? 如果是无缝钢管、焊接钢管的话，它的表示方法就是：公称口径是指外径（外径×壁厚 ）。单位是毫米。[例如，φ32×3 的无缝钢管。就表示公称口径（外径）是 φ?32mm，壁 厚 3mm 的无缝钢管]。
六角钢? （kg/m）? W=?0.006798?×s×s? s=?对边距离 mm? 对边距离 50?mm?的六角钢，求每 m?重量。每 m?重量=?0.006798?×502=17kg?
八角钢? （kg/m）? W=?0.0065?×s?×s? s=?对边距离 mm? 对边距离 80?mm?的八角钢，求每 m?重量。每 m?重量=?0.0065?×802=41.62kg?
DN25-ф32mm，DN32-ф38mm DN40-ф45mm，DN50-ф57mm DN65-ф73mm，DN80-ф89mm DN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325mm DN350-ф377mm，DN400-ф426mm DN450-ф480mm，DN500-ф530mm DN600-ф630mm
–?2?×1.2?2?）]=1.15kg?
不等边角钢? （kg/m）? W=?0.00785?×[d?（B+b?–?d?）+0.215?（R2?–?2?r?2?）]? B=?长边宽? b=?短边宽? d=?边厚? R=?内弧半径? r=?端弧半径? 求 30?mm?×20mm?×4mm?不等边角钢的每 m?重量。从冶金产品目录中查出 30?×20?×4?不
钢材重量计算方法
钢的密度为：?7.85g/cm3?
钢材理论重量计算?
钢材理论重量计算的计量单位为公斤（?kg?）。其基本公式为：?
W（重量，kg?）=F(断面积?mm2)×L(长度，m)×ρ(密度，g/cm3)×1/1000?
各种钢材理论重量计算公式如下：? 名称（单位）? 计算公式? 符号意义? 计算举例?
在周边使用螺栓连接同时封闭的连接零件，一般都称为“法兰”， 如通风管道的连接，
这一类零件可以称为“法兰类零件”。?但是这种连接只是一个设备的局部，如法兰和水 泵的连接，就不好把水泵叫“法兰类零件”。比较小型的如阀门等，可以叫“法兰类零 件”。 法兰? 法兰连接是管道施工的重要连接方式。? 法兰连接就是把两个管道、管件或器材，先各自固定在一个法兰盘上，两个法兰盘之间 ，加上法兰垫，用螺栓紧固在一起，完成了连接。有的管件和器材已经自带法兰盘，也 是属于法兰连接。? 法兰分螺纹连接（丝接）法兰和焊接法兰。低压小直径有丝接法兰，高压和低压大直径 都是使用焊接法兰，不同压力的法兰盘的厚度和连接螺栓直径和数量是不同的。? 根据压力的不同等级，法兰垫也有不同材料，从低压石棉垫、高压石棉垫到金属垫都有 。? 法兰连接使用方便，能够承受较大的压力。? 在工业管道中，法兰连接的使用十分广泛。在家庭内，管道直径小，而且是低压，看不 见法兰连接。如果在一个锅炉房或者生产现场，到处都是法兰连接的管道和器材。
8?，r?为 4?，则每 m?重量=0.00785?×[80?×5+2?×8?×（43?–?5?）+0.349?×（82–4?
2?）]=8.04kg?
工字钢（kg/m）?

W=?0.00785?×[hd+2t?（b?–?d?）+0.615?（R2?–?r?2?）]? h=?高? b=?腿长? d=?腰厚? t=?平均腿厚? R=?内弧半径? r=?端弧半径? 求 250?mm?×118mm?×10mm?的工字钢每 m?重量。从金属材料手册中查出该工字钢 t?为 13?
等边角钢的 R?为 3.5?，r?为 1.2?，则每 m?重量=?0.00785?×[4?×（30+20?–?4?）
+0.215?×（3.52?–?2?×1.2?2?）]=1.46kg?
槽钢? （kg/m）? W=0.00785?×[hd+2t?（b?–?d?）+0.349?（R2?–?r?2?）]? h=?高? b=?腿长? d=?腰厚? t=?平均腿厚? R=?内弧半径? r=?端弧半径? 求 80?mm?×43mm?×5mm?的槽钢的每 m?重量。从冶金产品目录中查出该槽钢 t?为 8?，R?为
，R?为 10?，r?为 5?，则每 m?重量=?0.00785?×[250?×10+2?×13?×（118?–10?）
+0.615?×（102?–5?2?）]=42.03kg?
钢板（kg/m2）? W=?7.85?×d? d=?厚? 厚度?4mm?的钢板，求每 m2?重量。每 m2?重量=7.85?×4=31.4kg?
管件的 1/2?3/4?1，1216?2025 代表什么 1/2?、3/4、1 是管材标准中的公称直径，分别俗称：半寸或 4 分、6 分、1 寸管或管件的名 称，例如 4 分管、4 分弯头等，多用于水管。 1216、2025 是指关的内径和外经，单位以毫米计。例 12/16 是内径 12 毫米外经 16 毫米的管材。多用于塑料管。?1/2?、3/4?、1?为英制尺寸， 每英寸=25.4 毫米，在钢管上常用。 1216、2025 是“内径外径”（内径 12MM，外径 16MM）的意思，在铝塑管、钢塑管上常用 。
钢管（包括无? 缝钢管及焊接? 钢管（kg/m）? W=?0.02466?×S?（D?–?S?）? D=?外径? S=?壁厚? 外径为 60?mm?壁厚 4mm?的无缝钢管，求每 m?重量。每 m?重量=?0.02466?×4?×（60?–4?
）=5.52kg?
什么是法兰?
法兰是一种盘状零件，在管道工程中最为常见，法兰都是成对使用的。?在管道工程中，
法兰主要用于管道的连接。在需要连接的管道，各种安装一片法兰盘，低压管道可以使
用丝接法兰，4 公斤以上压力的使用焊接法兰。两片法兰盘之间加上密封点，然后用螺栓
紧固。不同压力的法兰有不同的厚度和使用不同的螺栓。?水泵和阀门，在和管道连接时
，这些器材设备的局部，也制成相对应的法兰形状，也称为法兰连接。?凡是在两个平面
查看文章 镀锌管尺寸规格表 2010-10-29 10:00
镀锌管基本知识
一般来说，管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用 字母 D 来表示，其后附加外直径的尺寸和壁厚，例如外径为 108 的无缝钢管，壁厚为 5MM， 用 D108*5 表示，塑料管也用外径表示，如 De63，其他如钢筋混凝土管、铸铁管、镀锌钢管 等采用 DN 表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维 修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。管 子的公称直径和其内径、外径都不相等，例如：公称直径为 100MM 的无缝钢管邮 102*5、 108*5 等好几种，108 为管子的外径，5 表示管子的壁厚，因此，该钢管的内径为（108*5 -5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近 于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直 径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连
什么是公称直径?? 公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方 便的圆整数，与加工尺寸仅呈不严格的关系。公称通径用字母“DN”后面紧跟一个数字 标志。? 公称通径(nominal?diameter)，又称平均外径(mean?outside?diameter)。? 这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之 平均值当作管径称呼。? DN 是公称通径，公称通径(或叫公称直径)，就是各种管子与管路附件的通用口径。同一公 称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内 径，虽然其数值跟管道内径较为接近或相等；? 为了使管子、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径)。例如焊接 钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。其公称直径不是外径，也不是内径 ，而是近似普通钢管内径的一个名义尺寸。每一公称直径，对应一个外径，其内径数值 随厚度不同而不同。公称直径可用公制 mm 表示，也可用英制 in 表示。管路附件也用公称 直径表示，意义同有缝管。
等边角钢? （kg/m）? =?0.00785?×[d?（2b?–?d?）+0.215?（R2?–?2r?2?）]? b=?边宽? d=?边厚? R=?内弧半径? r=?端弧半径? 求 20?mm?×4mm?等边角钢的每 m?重量。从冶金产品目录中查出 4mm?×20?mm?等边角钢的 R?
为 3.5?，r?为 1.2?，则每 m?重量=?0.00785?×[4?×（2?×20?–?4?）+0.215?×（3.52?
圆钢?盘条（kg/m）? W=?0.006165?×d×d? d?=?直径 mm? 直径 100?mm?的圆钢，求每 m?重量。每 m?重量=?0.006165?×1002=61.65kg?
螺纹钢（kg/m）? W=?0.00617?×d×d? d=?断面直径 mm? 断面直径为 12?mm?的螺纹钢，求每 m?重量。每 m?重量=0.00617?×12?2=0.89kg?
方钢（kg/m）? W=?0.00785?×a?×a? a=?边宽 mm? 边宽 20?mm?的方钢，求每 m?重量。每 m?重量=?0.00785?×202=3.14kg?
扁钢? （kg/m）? W=?0.00785?×b?×d? b=?边宽 mm? d=?厚 mm? 边宽 40?mm?，厚 5mm?的扁钢，求每 m?重量。每 m?重量=?0.00785?×40?×5=?1.57kg?
