运动鞋的构造-鞋底

运动鞋的构成运动鞋的构成一只运动鞋大致由鞋头、鞋面(前面、侧面)大底、中底、后跟、里衬、鞋垫、鞋舌及各种配饰件组成。

依鞋口高度分成三种型态：低帮、中帮、高帮。

(一)鞋底材料分类橡胶：用于各种运动鞋大底。

优点：耐磨性佳、防滑、有弹性、不易断裂、柔软度较好、伸延性好、收缩稳定、硬度佳、弯曲性好。

缺点：重量较重、易吐霜(属品质问题)、不易腐蚀(环保问题)。

PU：高分子聚氨脂合成材料：常用于篮球、网球鞋中底、也可直接用于休闲鞋大底。

优点：密度、硬度高、耐磨、弹性佳,良好的耐氧化性能，易腐蚀利于环保,不易皱折。

缺点：吸水性强、易黄变、易断裂、延伸率差、不耐水，底易腐烂。

EVA：乙酸乙烯共聚物，高分子材料。

常用于慢跑、慢步、休闲鞋、足训鞋中底。

优点：轻便、弹性好、柔韧好、不易皱，有着极好的着色性、适于各种气候。

缺点：易吸水、不易腐蚀不利环保、易脏。

PHYLON(MD)：属EVA二次高压成型品，国际上跑鞋、网球鞋、篮球鞋中底的主要用料，也可用于休闲鞋大底。

优点：轻便,有弹性,外观细,软度佳.容易清洗,硬度、密度、拉力、撕裂、延伸率佳。

缺点：不易腐蚀不利环保,高温时易皱,易收缩。

TPR：以TPR粒料热熔后注模成型，常用于慢跑、慢步、休闲鞋中底、大底。

优点：易塑形、价格便宜；缺点：材质重、磨耗差(不耐磨),柔软度较差,弯曲性差(不耐折)、吸震能力差性能对比：TPR比重大，较沉重，弹性一般，耐磨度一般。

橡胶底比重也较大，但较柔软，很耐磨，抓地力强，但弹性差，一般用在室内足球鞋和休闲鞋上。

EVA底很轻，有弹性，只是穿久了弹性减小，变得踏实一点。

PU、MD底富有弹性，且经久不变形，运动时较灵活舒适，比重小、很轻便，所以使用较广泛(PU比MD密度更大减震效果更好，但同时也相对较重)。

一般大底片都用橡胶，耐磨防滑。

(二)鞋面材料分类PVC：大多数较便宜，质地差，不耐寒，不耐折。

PU：革柔软，富有弹性，手感好，表面多有光泽。

运动鞋鞋底的设计运动鞋鞋底一般由大底、中底（中插）、内底三个部分构成。

三者以一定的方式结合为一个整体，发挥整体综合效用，每个部分在运动中都具有一定的功效，任何部分的功能改变都会给其它部件造成一定的影响。

同的运动项目对鞋底功能要求差别很大，导致其构造上有所不同，设计就不能千篇一律，要根据运动特点区别对待。

第一节运动鞋鞋底设计运动鞋鞋底一般具有四个方面的作用：一承载人体的重力；二承受脚体运动时产生的冲击、屈挠变形、扭转；三保护作用，隔离脚底不与地面直接接触；四功能作用，如助弹跳、制动、防滑、缓冲减震等。

运动鞋底造型取决于运动项目，项目决定楦型。

楦型改变，运动鞋底造型必相应改变。

楦型决定鞋底造型体现在如下五个方面：第一，楦身的造型决定鞋底身型，楦的身型有直型、弯型和标准型三种，鞋底同样也有三种，形状一致才能生产出合格的成鞋；第二，楦的头型决定鞋底的头型，楦的头型有尖、圆、方（大、小、斜），鞋底的头型也必须与之相同；第三，楦型的尺寸决定鞋底的尺寸；第四，楦底跷度决定鞋底跷度。

第五，楦底凹凸度决定鞋底的凹凸度。

总之，楦型决定鞋底造型。

楦型造型确定之后，运动鞋鞋底可改变的因素就只有底部的厚度、颜色、花纹、功能、鞋墙的造型等。

一、运动鞋大底设计运动鞋大底的设计从造型方面主要控制的因素为底的形状，包括厚度、长度、围墙（含前包底、后包底）、坡度、颜色、花纹等；从材料选择方面主要控制功能性，包括耐磨耗性、弯折屈挠性、鞋底的硬度。

（一）厚度运动鞋大底的类型与皮鞋相比（皮鞋大底厚度约在5~8mm），其形状与结构较复杂，片状平底见图6-1；完整墙式平底见图6-2；这类大底的厚度前后一致。

一般厚度设计要求大底在运动鞋使用寿命期限内足够抵抗磨耗，不被磨透；不影响屈挠部位的弯曲；运动者的活动不明显受大底厚度影响；脚体无明显不舒适感；体能消耗降低到最小程度。

一般的运动鞋大底厚度在12~30mm之间。

运动鞋大底的厚度是根据运动项目的要求分别来确定，如舞蹈鞋，鞋底厚度一般在2～4mm，属于运动鞋中最薄的一类；普通的胶鞋底的厚度为3-8mm。

鞋子的构造知识鞋子的基本构造就像是汽车零件，必须环环相扣，紧密配合才能使乘坐者备感安全舒适，一双鞋子构成的三大要素分别是鞋面、中底跟外底缺一不可.鞋面1 支撑并将脚稳固在中底脚床上2 稳定3 透气鞋面相当于汽车的车壳,保护使用者者的双脚,并有多种材质,以符合使用者的各种需求,主要功能是把脚固定在中底上,好加以支撑,也同时展现设计上的特色.鞋面的各种材质：Full Grain Leather 全纹皮面用牛皮最耐磨的部份制成的皮革.像人的皮肤毛细孔一样有透气性及良好支撑性及耐磨性.有价值感Nubuck 牛皮皮面用牛皮制成皮革后再以棒磨光使变软所制成的皮革.有透气性及良好支撑性及耐磨性Suede 几皮动物皮质再经由刷毛处理.质轻且具耐磨性Syuthetic Leather 合成皮质超细纤维及PU所制成的高级人造皮.看起来很像真皮.质轻.不皱不变形.有良好支撑性及透气性清洗容易Mesh 网层布面用Nylon或Polyster所织成的网层布面.质轻.透气不易磨损Lycrd 莱卡弹性布料用于鞋面或内靴可使布面具有弹性且增加合脚性Gore-tex具有防水效果的布料.通常适用秋冬时节的户外鞋款及越野慢跑TPVR一种坚硬又易弯曲的塑料.冷却后即固定成形.有质轻且提供鞋面两侧稳定支撑的功能Heel Counter 脚跟稳定器位于鞋后跟.借着环绕在脚后跟的加强来增加脚后跟的稳定性及支撑性Memory Counter 记忆型发泡棉用于鞋后跟及鞋领.具有柔软舒适及合脚的特色Velcro 黏带贴用于童鞋.可帮助小朋友方便穿脱鞋Reflective Treatment 反光条用于前脚掌及脚后跟具有在暗处反光的特质.可增加夜间运动的安全性Foamposite专利鞋身具有高价值及质感与舒适性Drag-on用于网球鞋.其坚硬的材质及设计可强化鞋头及前缘内恻的耐磨性Dynamic Fit Sleeve 弹性内衬设计位于鞋舌及中足的地方.是有弹性及可以伸展的织物.提供合脚性及稳定性TPU热熔胶一种坚硬又易弯曲的塑料.冷却后即固定成形提供稳定功能中底相当于车子的悬吊系统,是介于鞋面与外底的中间.中底是鞋子最重要的一部分,提供稳定避震和吸收撞击力的功能,另外在中底部份结合NIKE AIR专业气垫设计以及其它特殊功能,大大增强稳定性和保护力中底的各种材质EVA ( Ethylene Vinyl Acetate )EVA柔软.质轻.灵巧.经济实惠,常用在中低价位的鞋款.这种中底通常采用钢模裁切,而非灌住(PU)或压模(PHYLON)方式. EVA中底在长期使用后会因其中空气被排出而变扁平.一旦受到挤压,就不会恢复原形,并会失去避震功能,是较易被压缩的一种材质.PHYLONPHYLON质量轻.制作容易.且反应敏锐. PHYLON将EVA塑料粒子加热,使其发泡后再注入模型中加压冷却.压缩成型的PHYLON可被塑成各种不同的设计,并具有极细的表皮皱纹PU ( Polyurethane )PU是密度最大.最具耐磨性及稳定性的中底材料.是将PU泡溶成胶状,再灌入模型加热使其发泡变成坚固的中底成品.表面具有平滑的橡胶感,但常时间接触空气会泛黄. PU是最重的中底材质,但也是最具耐磨性适用于剧烈的运动.PHYLITEPHYLITE是用60%和40%橡胶注模制成其,比橡胶轻,但比PHYLON重,同时具有中底和外底两种功能.这种中底和外底二合一的构造,可大幅减轻鞋子的整体重量,并提高弹性Contoured FootbedTM 鞋床中底的上缘,形状如脚形,增加稳定性及支撑性Footbridge Stability Device鞋桥稳定装置装在中底后跟的气垫上面,能减缓足部内弯程度,支撑脚掌,稳定双脚,防止扭伤Solid Rubber Autoclave Construction硬橡胶压力锅结构外底将生橡胶放在蒸气的高温及高压环境下所制成的中底,多半用于网球鞋的入门鞋款.PU/PHYLON Interlock PU/PHYLON 结合而成的中底同时用在同一双鞋子上,藉由软硬不同的设计提高足部的稳定性.另外,中底的最大特点︰IMPAX 中底全新设计双重密度的避震桥,分为上下两部结构,下柔软上稳定,下半部柔软避震桥让跑者下脚时第一瞬间吸收冲击力,上半部柔韧提供稳定效果,接着将力量顺畅的传至前脚掌;避震桥底盘做模拟脚跟运动状态做切割,给予脚跟作动更灵活:前掌PHYLON发泡材质给你额外的下踩舒适性.NIKE SLAT 科技将鞋垫下方的第一层中底作横向切割,提供脚底的散热效果,第二层中底使用发泡材质,穿起来极Q软舒适,同时鞋子外围一圈稳定片,增加侧向移动稳定性,适合健身房多项运动使用. 鞋桥为减缓足部内翻程度的装置,装在鞋面和中底之间.中底支撑片中底支撑壳是射出成形的TPU结构,置于足部中央,以加强稳定性和抗扭转力(减少不当转动).可将材料直接塑成中底支撑片,以减轻鞋子整体重量.还有在中高单价的篮球鞋款,会采用碳纤维(Carbon)材质取代TPU.Febric Wrapw特殊纤维织状物用于中底和外底之间,具坚硬不易穿透的透性,可防止小石子或尖锐物品刺穿中底.外底(相当于车胎)是鞋子与地面接触的部位.外底提供抓地力.耐磨性,也是鞋子的第一层缓冲.外底材质必须耐磨,且外底花纹的设计必须具备良好抓地力.从慢跑鞋.网球鞋到篮球鞋,每款鞋子都必须具备高度抓地力,以免双脚在地面或是比赛场打滑.外底的各种材质BRS1000 (碳纤橡胶)碳纤橡胶是人造橡胶加上碳粒子添加物压缩而成,这两种材质的结合,制造出非常持久耐磨的外底.因为黑色的碳粒子并没有与橡胶结合,所以会在地面留下痕迹,例如:体育馆的地板上常见的黑色痕迹.碳纤橡胶适用于慢跑鞋类.硬橡胶硬橡胶是NIKE鞋类最常使用的外底材料,由人造合成橡胶和天然橡胶压缩而成,可提供绝佳的磨擦力.这种材质的外底在所有室内地板都很具耐磨性,但是在粗糙或户外地面就不如DR C耐久.主要用在篮球鞋及多功能鞋DRC 耐久橡胶合成物DRC由硬橡胶为主的合成橡胶压缩而成,表面较为粗糙.耐磨.相较于其它外底材质比较重,但比较具耐磨性.主要用在网球鞋.健走鞋和户外篮球鞋.DURALON 橡胶橡胶质轻,是由人造橡胶料化合而成.因为材料柔软,所以没有其它外底材料耐磨. DURALON 主要用于慢跑鞋的前掌,增加避震及舒适性Gum Rubber生橡胶生橡胶是天然橡胶和人造橡胶压缩而成.生橡胶质地柔软,但不耐户外穿着.所以局限于室内运动鞋和排球鞋NIKE 再研磨鞋底 ( 再生鞋底 )这种耐穿外底是利用回收橡胶料制作,减少制成中的环境污染. NIKE最早是用于ACG系列产品,现在也运用在其它系列上.Herringbone鱼骨纹型外底在鞋底以鱼骨纹的刻痕来增加停止及起动与转弯时的抓地力.Sticky Rubber软橡胶外底在某些多功能或有氧运动或运动拖鞋的鞋底以软橡胶外底来提供舒适性及抓地力,但耐久性较差Non-marking 不留痕外底不含碳橡胶材质的外底,行进时不会在地板上留下痕迹.G-Tek 山羊抓地力外底用于越野慢跑鞋,彷造山羊蹄的构造所设计的外底,具有良好的抓地力Flex Grooves弯曲凹槽设计位于前脚掌,此凹槽设计是和中底的凹槽设计在同样的位置,提高前足弯曲程度Crash Pad 溃缩凹槽在慢跑鞋的脚后跟外侧会有凹槽区的设计以符合跑步时的下脚方向,减低地面对足部的冲击.Multi-directional Lugs 多重方向突起颗粒外底鞋底的突起颗粒做多重方向状以帮助在不规则地形上的抓地力T@C OutsoleNike专门设计的高尔夫球鞋外底,拥有良好抓地力Q-lok 快速旋紧系统Nike专门设计的高尔夫球鞋鞋钉系统,可快速旋紧及拆脱SSLNike专门设计的高尔夫外底,具有良好抓地力同时不会伤害草皮外底刻纹1 瓦佛外底瓦佛外底花纹设计是由NIKE创始人之一Bill Bowerman所发明. 瓦佛外底在任何地面都展现绝佳的抓地力,当脚部接收到第一层冲击力时,这些又大又深的延伸方块就会吸收能量. 瓦佛外底主要用于慢跑鞋2 瓦佛填充底瓦佛填充底采用BRS 1000,并在每个方块中填充一种较软的黏橡胶,在不同地面上,都能提供多方向的抓地力.3 水纹波外底设计水纹波外底设计是由平行的之字型图形组成,不论是快速停止.起动.跑步,都是提供绝佳的抓地力. 水纹波外底设计主要是用在室内运动鞋4 混合底混合外底刻纹结合了慢跑鞋和室内鞋设计,提供不同活动的多様用途. 混合底一半是瓦佛底.一半是水纹波底,很容易分辨. 主要在多功能鞋5 All-Trac外底将鞋底分成四区大胆采用提把造型突粒设计,在野外具有额外的抓地力.前掌和后跟部分的提把突粒朝向相反方向: 前掌的提把突粒朝后, 后跟提把突粒朝前,让在上下坡时都有足够抓地力.前掌中心的突粒距离较宽,便于紧贴地面,ACG系列鞋款均用刻纹设计外底强化1 弯曲凹槽设计弯曲凹槽是位于外底及中底的凹槽,可加强前掌的弹性和反应力.当脚部自然弯曲时,鞋子也会跟着弯曲2 后脚跟冲击吸收区位于脚跟部位,是一般走路或跑步时,脚底撞击地面的第一个冲击.3 Outrigger侧边支撑脚Outrigger是外底的延伸.在横向移动时可提供额外的支撑力和稳定性.一般是在前掌位置,外底两侧也都有NIKE AIR专业气垫避震系统具备以下特性:1 减少震动2 分散压力3 壁震保护4 提供舒适鞋子需要提供壁震的原因很简单:保护人体免于受到地面的撞击力.这些撞击力是很惊人的. 篮球场上的跳投动作,在着地的剎那会产生相当于跳投者10倍体重的反冲力.网球场上的快跑和停止动作,对运动员的双腿会产生其体重3到4倍的负担.在26.2英哩的马拉松比赛中,跑者的双腿要承受25000次以上的脚跟撞击.隐藏式气垫(1979)隐藏式气垫是NIKE AIR避震系统最早发展的项目,将气垫封藏在鞋子的中底,以制造出非常耐用的壁震系统.优点 :隐藏式气垫避震垫非常耐用且价格合理,并可提供多重保护作用.将Air Sole封藏到中底或鞋垫,以因应全脚掌.后跟和前掌不同结构的个别运动需求MAX AIR ( 1987)MAX AIR避震系统以最多的空气量,以提供最大的撞击保护,将主要瞬间最大冲击力分散到更广的收力范围.优点 :本系统的最大空气量和气垫尺寸,因此在Air Sole系统中提供最优异的撞击保护力. Air Sole之透明侧墙使其成为最大的视觉能见度的可见式气垫(Air Sole的透明鞋跟侧墙就是最大的目光据焦点.)ZOOM AIR (1995)ZOOM AIR拥有最大的贴地或超薄撞击保护力,也是最耐用的避震体:贴地.稳定且反应迅速. 优点 :ZOOM AIR避震体的厚度很薄,接触地面的反应速度快.相较于其它Nike Air, ZOOM A IR避震体较薄,ZOOM AIR避震体内放置有弹性功能极佳的尼龙立体织物于气室内.充气时,相同高度(或厚度)可容纳更多气体.ZOOM AIR属于全长式的做法(无接缝且表面平滑),从脚跟到前掌部位,直接封藏到鞋子里.Tuned Air利用NIKE专业气垫搭配直径大小与硬度不一的半圆球体(hemisphere)所组成,就像避震弹簧系统一般,帮助运动时气垫的回弹性和稳定性NIKE SHOXNIKE工业经历16年的领先研发,发展出这款反应力和保护力都无与伦比的鞋子. NIKE SHOX 的回力柱提供最大的支撑和缓冲功能.回力柱是由高弹力安基氠酸醋发泡材质体所制成,具备强大的缓冲和稳定作用.NIKE SHOX的设计灵感是希望创造出一款能鼓励运动员不断朝个人最佳表现和突破纪录迈进的好鞋. NIKE SHOX除了具备革命性的回力柱,其外底.前掌.中底和中间架桥的部分与NI KE SHOX回力柱形成一前一后串联作用,.这也是它最与众不同之处.优点最大的避震保护独特的迅速反应系统1 NIKE SHOX系统的独特功能负荷比率2 NIKE SHOX系统有效降低负荷比率,减少由撞击所造成的伤害风险.压力分散3 NIKE SHOX系统提供较一致的压力分布,因此可提高舒适性能量效率4 NIKE SHOX系统圆柱的高效率能量可以提供快速反应的独特感触。

运动鞋的生产工艺第一节运动鞋底部件的生产工艺一．运动鞋底生产工艺概述由于运动鞋包含大底、中底、内底（鞋垫）等多种形式，各个部分的生产工艺既有相似之处，又有各自的特点。

运动鞋大底一般都是由橡胶、塑料、橡塑并用及热塑性弹性体等材料制成，这些材料都必须借助模具的作用被压制成型。

大底的生产工艺主要有：注射（塑）、浇注、硫化、模压、裁断整形等。

运动鞋中底一般是采用具有弹性的材料，如橡胶海绵、发泡的PU、EVA、弹簧、塑料或PU制的气垫等，常用的生产工艺有硫化、模压、注塑、浇注、裁切等方法。

运动鞋内底一般采用棉织物、发泡的PU、EVA、特制的定型鞋垫等，生产工艺主要有裁切法、模压法等。

注射（压）法适用于橡胶、热塑性塑料、热塑性弹性体等鞋材的成型。

该工艺使用受热后具有流动性的橡胶、塑料、橡塑并用及热塑性弹性体等材料，借助于注压机将这类材料注入模具内，在形成外底的同时实现帮底结合。

浇注法适用于生产PU底与发泡底；硫化法主要适用于未经硫化的橡胶大底和中底，硫化工艺是先将混炼胶料用模具压制成成型外底或中底，经粘合后再送人硫化罐内进行硫化，使外底胶料发生质的变化，同时实现帮底结合或发泡。

模压法适用于塑料、橡胶（含未经硫化）类的大底；模压和硫化工艺都使用未经硫化的混炼胶料，在模压之前，混炼胶料经过返炼出型、裁断，再放入模具内进行模压成型，同时实现帮底结合。

模压和硫化法既是大底的生产工艺，也是帮底成型的工艺方法，热硫化法还是中底的生产工艺。

裁断整型法适用于所有大底、中底和内底的生产，也适用于所有的鞋底材料制成的片材的裁切。

二．运动鞋大底的制造运动鞋大底制造工艺主要有注射、模压、冲裁。

（一）注射（塑）成型运动鞋大底将鞋底材料置于加热料筒内使其熔融塑化，用柱塞或螺杆施压，使呈熔融状的塑料材料在压力下快速注入一适当温度和一定形状的模具内，经冷却而得到成型鞋或鞋底的方法称为注射成型法。

此法主要用于热塑性塑料、热塑性弹性体等鞋底材料的成型。

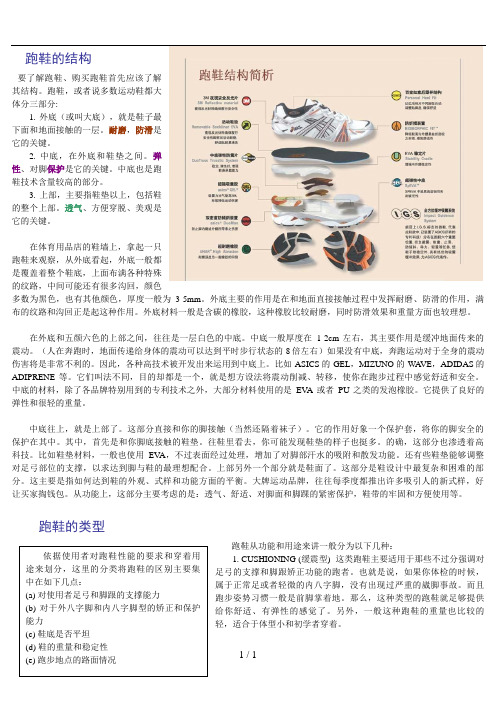

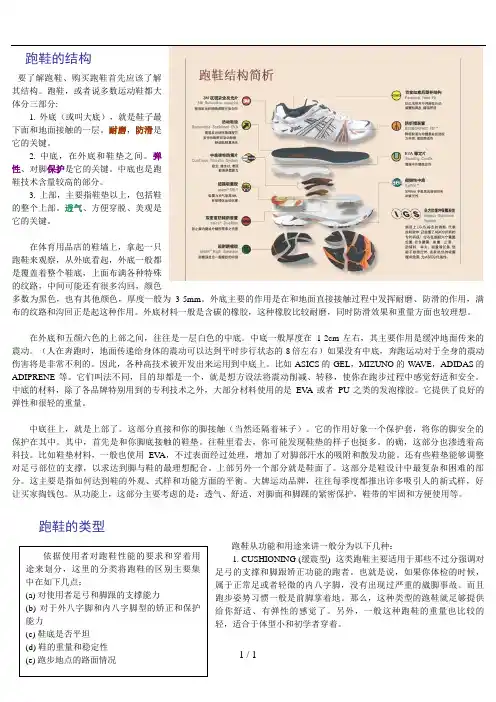

1 / 1跑鞋的结构要了解跑鞋、购买跑鞋首先应该了解其结构。

跑鞋，或者说多数运动鞋都大体分三部分:1. 外底（或叫大底），就是鞋子最下面和地面接触的一层。

耐磨，防滑是它的关键。

2. 中底，在外底和鞋垫之间。

弹性、对脚保护是它的关键。

中底也是跑鞋技术含量较高的部分。

3. 上部，主要指鞋垫以上，包括鞋的整个上部。

透气、方便穿脱、美观是它的关键。

在体育用品店的鞋墙上，拿起一只跑鞋来观察，从外底看起，外底一般都是覆盖着整个鞋底，上面布满各种特殊的纹路，中间可能还有很多沟回，颜色多数为黑色，也有其他颜色，厚度一般为3-5mm 。

外底主要的作用是在和地面直接接触过程中发挥耐磨、防滑的作用，满布的纹路和沟回正是起这种作用。

外底材料一般是含碳的橡胶，这种橡胶比较耐磨，同时防滑效果和重量方面也较理想。

在外底和五颜六色的上部之间，往往是一层白色的中底。

中底一般厚度在1-2cm 左右，其主要作用是缓冲地面传来的震动。

（人在奔跑时，地面传递给身体的震动可以达到平时步行状态的8倍左右）如果没有中底，奔跑运动对于全身的震动伤害将是非常不利的。

因此，各种高技术被开发出来运用到中底上。

比如ASICS 的GEL ，MIZUNO 的WA VE ，ADIDAS 的ADIPRENE 等。

它们叫法不同，目的却都是一个，就是想方设法将震动削减、转移，使你在跑步过程中感觉舒适和安全。

中底的材料，除了各品牌特别用到的专利技术之外，大部分材料使用的是EV A 或者PU 之类的发泡橡胶。

它提供了良好的弹性和很轻的重量。

中底往上，就是上部了。

这部分直接和你的脚接触（当然还隔着袜子）。

它的作用好象一个保护套，将你的脚安全的保护在其中。

其中，首先是和你脚底接触的鞋垫。

往鞋里看去，你可能发现鞋垫的样子也挺多。

的确，这部分也渗透着高科技。

比如鞋垫材料，一般也使用EV A ，不过表面经过处理，增加了对脚部汗水的吸附和散发功能。

还有些鞋垫能够调整对足弓部位的支撑，以求达到脚与鞋的最理想配合。

鞋子构造知识点归纳总结一、鞋子的基本构造1. 鞋面：鞋面是鞋子的外部部分，用于包裹脚部。

鞋面由各种不同材质的面料组成，如皮革、布料、合成材料等。

不同材质的鞋面有不同的特点，比如皮革鞋面透气性好、耐磨性强，布料鞋面轻便舒适、容易清洗等。

2. 鞋舌：鞋舌是鞋子上覆盖在脚背上的部分，可以避免鞋带直接接触脚背，起到保护作用。

鞋舌一般由鞋面材料制成，有些鞋子还会在鞋舌上加入填充物，以增加舒适度。

3. 鞋底：鞋底是指鞋子底部直接接触地面的部分，通常由橡胶、TPR、PU等材料制成。

鞋底的质量直接影响到鞋子的耐磨性和抓地力，不同的鞋底材料适用于不同的场合，比如橡胶鞋底适合户外活动，而TPU鞋底适合运动鞋。

4. 鞋垫：鞋垫是放置在鞋底内部的部分，用于提供舒适性和支撑脚步。

鞋垫通常由泡沫材料或者凝胶材料制成，质量好的鞋垫能够减轻脚部疲劳，提升穿着舒适度。

5. 鞋带：鞋带用于系紧鞋面，确保鞋子紧密贴合脚部。

鞋带通常由尼龙、棉绳等材料制成，长度和宽度也有所不同，根据鞋子的款式和设计选择适合的鞋带很重要。

6. 鞋楦：鞋楦是鞋子的内部支撑结构，其形状决定了鞋子的整体外观和穿着舒适感。

鞋楦由木头或者塑料制成，不同的鞋楦适用于不同的脚型，能够减轻脚部压力，提高穿着舒适度。

二、鞋子的制作工艺1. 鞋面设计：鞋面设计是鞋子制作的第一步，设计师根据市场需求和潮流趋势设计出各种款式的鞋面，包括不同的图案、颜色、材质等。

设计师还需要考虑到鞋子的功能和舒适性，确保设计合理。

2. 鞋模制作：鞋模是鞋子制作的关键步骤，通过鞋模可以确定鞋子的形状和尺寸。

鞋模制作需要精密的技术和设备，通常使用CAD软件进行设计，并通过数控机床精确切割出鞋模的形状。

3. 鞋面裁剪：裁剪是鞋子制作的重要环节，鞋面的大小和形状需要根据鞋模进行精准裁剪，确保每双鞋子的鞋面尺寸一致。

裁剪还需要考虑到鞋材的质地和特性，保证裁剪出的鞋面可以满足制作要求。

4. 缝制工艺：缝制是鞋子制作过程中不可或缺的环节，在这个阶段，鞋面、鞋带、鞋舌等部分需要通过缝纫机等设备进行缝合，将各个部分组装成鞋子的基本结构。

首先介绍一下鞋底的结构：所有跑鞋的鞋底都是由中底（midsole）和外底（outsole）组成。

如下面的侧面图所见，鞋子最下面薄薄的一层或红或黑的材料就是外底，外底上面白色的厚厚一层即为中底。

外底是粘在中底上的，主要功能是抓地，耐磨；而中底主要起缓冲防震的作用。

不同厂家，不同类型的跑鞋主要就是在这两个鞋底上下功夫。

接下来仔细讲讲这款Adidas Supernova control的特点。

我们先来看看鞋的内侧面：中底的制作一般有两种发泡材料可选，EVA或PU。

EVA比较柔软，防震好，PU硬度高，抗压。

如1所圈出的红色区域即为PU材料，其余纯白色部分为EVA。

很显然，放这么一大块PU在内侧足弓部的目的就是要利用其密度比较大、抗压的特点来抑制脚落地后的内旋。

2所圈起的这个漂亮的放射状结构叫stability post。

它是用非常硬的塑料做成的，和1一样，都是为了稳定足弓，抑制内旋。

3这片东东实际是看不见的，它叫heel counter，由硬塑料片沿着脚后跟围成一个内束（上窄下宽）的半圆。

它的目的是为了减少脚后跟的上下移动，也就是让鞋能“跟脚”. Heel counter都是安在鞋帮的中衬里，不过也有的鞋另加一层放在外面，叫做external heel counter。

这个时候它的作用是为了减少鞋跟的左右移动。

这种情况在motion control的鞋子上用的多。

接下来看看鞋的外侧面：这片东东及其延伸还是heel counter，只不过换个角度罢了。

2和3都是个夹芯结构，2的红芯里灌的是硅胶，3的白芯里灌的是泡沫橡胶。

就像NIKE 的气垫一样，2，3都是很好的防震结构。

阿迪达斯还专门起了个名字：2叫adiprene，3叫adiprene＋呵呵。

箭头指示的小字表明这宽鞋的前脚掌全部都是adiprene＋结构，这当然就很舒服啦。

4我最终确认只是个装饰品。

不好意思啊，我开始还以为也是个 stability post.但是这种结构都只出现在足弓部分，而且用手掐会发现4并不硬，起不到稳定的作用。

鞋子构造知识点总结大全一、鞋子构造的基本部分鞋子由鞋面、鞋底、鞋垫、鞋带、鞋楦等部分构成。

其中，鞋底是鞋子的基础部分，是鞋子的支撑和缓冲部分，鞋面则是鞋子的外观和舒适性部分，鞋垫是提供舒适性和缓冲支撑的部分，鞋带是调整鞋子紧度的部分，鞋楦则是鞋子的制作模具。

1. 鞋面鞋面用来包裹脚部并提供保护和舒适感，通常采用布料、皮革、合成材料等制作而成。

鞋面的设计和制作工艺对舒适性、透气性、耐久性有很大影响。

2. 鞋底鞋底是鞋子最重要的组成部分之一，直接与地面接触，承受着脚部压力和外部冲击力。

鞋底通常采用橡胶、PU、EVA等材料制作而成，具有抗磨损、防滑、缓冲等功能。

3. 鞋垫鞋垫是放置在鞋底内的部分，提供舒适感和支撑，通常采用海绵、橡胶、凝胶等材料制作而成。

鞋垫的设计对脚部的舒适感和支撑作用起着重要作用。

4. 鞋带鞋带是用来束紧鞋子，防止脱落的部分，通常采用棉、尼龙、皮革等材料制作而成。

鞋带的设计和制作工艺对鞋子的紧度和牢固度有很大影响。

5. 鞋楦鞋楦是制作鞋子的模具，决定了鞋子的形状和尺码。

鞋楦的设计和制作对鞋子的舒适感和穿着稳定性起着重要作用。

二、鞋子的材料1. 皮革皮革是制作鞋子常用的材料之一，具有柔软、透气、耐磨的优点，通常用于高档鞋子的制作。

2. 合成材料合成材料通常包括PU、PVC、尼龙等，具有成本低、适应性强、易清洁等优点，被广泛应用于日常鞋子的制作。

3. 布料布料通常用于运动鞋和休闲鞋的制作，具有轻便、柔软、透气等特点，提供了更多的选择空间。

4. 橡胶橡胶是制作鞋底的常见材料，具有耐磨、防滑、缓冲等特点，是运动鞋和户外鞋的常用材料。

5. 海绵海绵通常用于制作鞋垫和舒适性部分，具有柔软、舒适、缓冲等优点，能够提高鞋子的舒适性。

6. 凝胶凝胶是提供支撑和缓冲的材料，适用于高级运动鞋和户外鞋，具有良好的支撑和缓冲效果。

三、鞋子的制作工艺1. 缝纫工艺缝纫是鞋子制作中常用的工艺，通过缝合鞋子的各个部分，提供牢固度和舒适性。

第一节运动鞋结构（一）运动鞋基本结构：一只运动鞋大致由鞋头、鞋面（前面、侧面）大底、中底、后跟、里衬、鞋垫、鞋舌及各种配饰件组成。

（二）依鞋口高度分成三种型态:A、低帮B、中帮C、高帮第二节运动鞋设计（一）鞋楦设计：鞋楦一双高雅优美的鞋子，除其外表款式、色彩搭配之外，最能在造型上突出鞋子美感的，就是鞋楦的式样。

鞋楦式样的设计工作，属于鞋子设计与制造过程中首要设计工作之一，没有鞋楦新颖式样设计，也就没有鞋子新款式的流行设计。

鞋楦设计原理是根椐脚型立体三维空间，经过适当、合理的修正与设计，使不规则的脚型立体空间变成有规则的鞋楦立体空间。

当然，其它表现鞋子外表美感的因素中，所选用的材料的质量，也能够使鞋子表现出高雅的美感。

然而在决定鞋子的流行趋势的条件中，最首要的因素非鞋楦式样莫属。

鞋楦符合人脚生理机能，贴合人脚骨骼，适合中国人脚型之特点。

运动鞋成型后，不走样，看相好，内部结构牢固。

（二）各种功能性设计1、吸震效果：指鞋底吸收脚部着地时产生冲击震荡的效果。

比如气垫，PU、MD、EVA等都有防震功能，尤其是气垫为人们所普遍看重。

当人脚落地时，地面对人脚的冲击力通常是人体的2—3倍，特别是弹跳时可高达10倍，而良好的防震装置可以减少这种冲击力，PU气垫壳内装着一定气压的气体，当脚掌落地时，它可以通过变形从而分散冲击力，以达到减震的效果。

进而避免过分震动带来的伤害。

2、扭转系统：运动者在转向、折返、侧移时脚的不同部位会向不同方向扭转，极易发生运动扭伤。

在脚的内侧和脚弓等部位用高密度材料安装上一个装置以阻止运动时人脚向内过分翻转，避免运动扭伤。

3、能量回归这是指鞋底能将地面所产生的能量储存起来，当脚要做离地动作前的瞬间，鞋底将这份能量还给足部。

其中又是以气垫最为明显，当人脚落地时，脚给了气垫能量，气垫受力后变形，当人抬脚时气垫因为恢复原形又把能量反弹给人的脚，也就是说当人抬脚时，气垫通过能量反弹助其一臂之力，使运动员跑得更快，跳得更高。
