网球运动鞋底结构设计与打版(楦底板).

鞋⼦鞋样结构设计样板制作步骤及名词解析⼀、鞋靴样板制作步骤制作鞋靴样板主要包括四套样板：半⾯板、做帮样板、划料样板和⾥样板。

另外有些鞋款还需要制作组合样板、衬布样板。

(⼀)、半⾯板从楦侧⾯揭下画有款式的美纹纸，并展平所得到的侧⾯样板称为半⾯板。

其楦侧⾯展平过程指的是多向弯曲的楦表⾯在外⼒的作⽤下，通过空间⾓的变化被展成⼀个形状相似、⼤⼩相近的展平⾯。

(⼆)、组合样板组合样板是由半⾯板制作⽽成的，其主要作⽤是帮助制作其它样板和帮⾯的精确制作。

(三)、做帮样板做帮样板是鞋样板中的核⼼样板，是制取划料样板和⾥样板的基准样板。

是在⾯部车间中⽤于镶接、折边、标画定针点等操作的样板。

在经验设计时，常⽤制取做帮样的⽅法有：⽐楦剪样法；贴楦剪样法；分解法；拷贝纸临摹法；扎点法。

* 做帮样板轮廓＝部件设计轮廓＋绷帮量＋定针点＋跷度＋合缝量（需要合缝的位置）＋翻缝量（需要翻缝的位置）1、部件设计轮廓⽆论是在设计图上，还是在楦⾯上，每个部件都应有⼀个完整的轮廓，即部件的设计轮廓。

2、绷帮量（绷帮做法）凡是与底⼝相连的部件，在制取做帮样板时都应加上相应的绷帮量，包括内、外腰底⼝上的区别(在内腰底⼝上打上⽛剪“∨”)。

如果内、外腰样板有区别时，每⼀单独部件上都应该在内腰⼀侧作出标记。

3、合缝量采⽤合缝时，⼀般留出1．5mm--2mm的合缝量（后跟处的合缝量⼀般不另外加出，因材料的延伸性能可以将其抵消，若遇材料较厚或伸缩性能较差将其抵消不掉可适当放出）。

4、翻缝量在鞋⼝、鞋⾆等部位翻缝时，要留出2mm--4mm的翻缝量。

如果翻缝部位要填充发泡材料，要留出3mm--5mm的翻缝量。

5、定针点定针点是指帮部件进⾏加⼯时的位置标记。

做帮样板上的定针点⼀般⽤直径1mm的⼩钺⼑打孔。

定针点包括组合点，中点标记、鞋眼位置等。

压茬标记、假线位置标记可⽤割线槽⽅式来表现，有了定针点，线槽位置线，做出的样品才规范。

6、跷度跷度是样板复原的条件，也是取样板时不可缺少的环节。

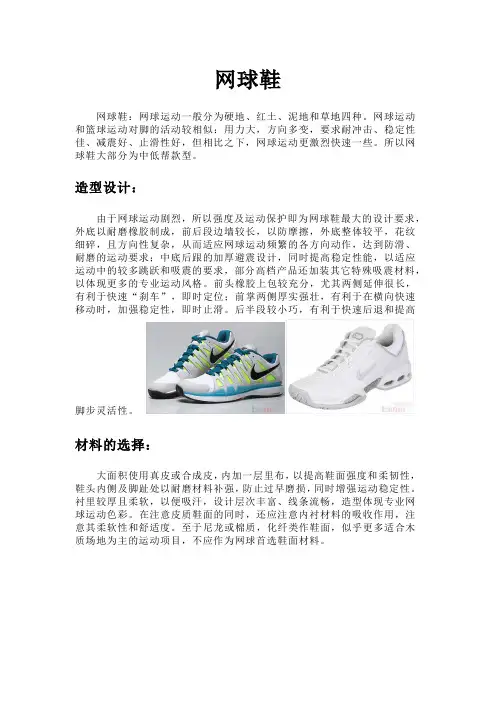

网球鞋网球鞋：网球运动一般分为硬地、红土、泥地和草地四种。

网球运动和篮球运动对脚的活动较相似：用力大，方向多变，要求耐冲击、稳定性佳、减震好、止滑性好，但相比之下，网球运动更激烈快速一些。

所以网球鞋大部分为中低帮款型。

造型设计：由于网球运动剧烈，所以强度及运动保护即为网球鞋最大的设计要求，外底以耐磨橡胶制成，前后段边墙较长，以防摩擦，外底整体较平，花纹细碎，且方向性复杂，从而适应网球运动频繁的各方向动作，达到防滑、耐磨的运动要求；中底后跟的加厚避震设计，同时提高稳定性能，以适应运动中的较多跳跃和吸震的要求，部分高档产品还加装其它特殊吸震材料，以体现更多的专业运动风格。

前头橡胶上包较充分，尤其两侧延伸很长，有利于快速“刹车”，即时定位；前掌两侧厚实强壮，有利于在横向快速移动时，加强稳定性，即时止滑。

后半段较小巧，有利于快速后退和提高脚步灵活性。

材料的选择：大面积使用真皮或合成皮，内加一层里布，以提高鞋面强度和柔韧性，鞋头内侧及脚趾处以耐磨材料补强，防止过早磨损，同时增强运动稳定性。

衬里较厚且柔软，以便吸汗，设计层次丰富、线条流畅，造型体现专业网球运动色彩。

在注意皮质鞋面的同时，还应注意内衬材料的吸收作用，注意其柔软性和舒适度。

至于尼龙或棉质，化纤类作鞋面，似乎更多适合木质场地为主的运动项目，不应作为网球首选鞋面材料。

大底设计：重中之重的是鞋底，次之是配件--对于脚步的保护系统设计是任何一款网球鞋最应加以考究的部份。

“前足稳带”、“后跟托杯”、护趾、箍或中垫等配件的保护功效不仅让许多“天才球手”能长青于网坛，也促进商家创造了诸如“空气气垫”、“避震胶包”、“回流压”、“能量向导”等名目繁多的美妙配件。

人们为了自己脚的前途向这些保护系统的配件支付更多“制造成本”。

但这是必要的，也是无可奈何的。

功能性：网球鞋的鞋底性能是与脚掌的运动功能相一致的.鞋底需要有一定的弹性,用来辅助脚掌的肌肉功能;要有一定的硬度,可以保护脚弓;还需要有一定的弯曲度,可以发挥脚掌的柔韧性.为了更好的帮助提高脚的性能,现在市场上的网球鞋底部都设计了各种气垫,有内置与外置,有前置与后置等.这主要是为了提高鞋底的弹性和减震性,减轻运动时体重对脚的负担,降低损伤,增加运动效率.如果鞋底比较薄,比较软,就容易伤及脚掌韧带和足弓;如果太硬,则又会限制脚的灵活性,显得笨重. 所以,在判断网球鞋的舒适度时,不是由球鞋的鞋面决定,而应由鞋底的性能和感觉来决定时代性：当前的网球鞋类型,由于科技的发展和进步,设计越来越合理、科学,具备了各种可以帮助提高击球的性能.网球鞋最早都是白色低邦的,没有多大区别.随着八十年代流行高邦篮球鞋开始,网球鞋也出现过高邦.但是,篮球与网球运动的方式有所区别,篮球向上弹跳的动作较多,而网球低重心的前后左右移动较多.因此,高邦的网球鞋限制了脚踝的灵活性,影响了网球击球的步法移动.针对这种情况,最近几年,一些运动生理专家,又设计出目前比较常用的中邦网球鞋.这种鞋利用了中邦低凹处触及脚踝下部时的条件反射,来提醒球员注意动作,避免损伤,从而有效地保护了脚踝.根据不同场地表面的性能,网球鞋的类型有室内和室外,硬地与沙地之分.一般室内鞋底是细致条纹,室外鞋底是粗旷条纹.硬地球鞋与硬地球场表面的摩擦力较大,所以鞋底设计得比较耐磨、较厚;而沙地球鞋与沙地的摩擦系数小,又有专门的滑步技术,故鞋底采用普通的橡胶即可.网球鞋经典款分析：当VAPOR系列发展到第六代，除了延伸自身优秀的基因外，也在多个方面完成了/化。

《鞋类设计师职业技能规范》课程标准课程名称：鞋类设计师职业技能规范课程性质：专业课程学分：4计划学时：64适用专业：鞋类设计与工艺1.前言1.1课程定位《鞋类设计师职业技能规范》是鞋类设计专业的主干课程之一，是职业能力必修课程,是实训教学环节重要的组成部分，是国家职业资格三级鞋类设计师的培训考核专用教程。

课程通过一系列的理论讲解和应用实训，将系统的了解鞋类产品的基本形态结构，及鞋类造型设计的基础设计构成知识，掌握鞋类产品造型设计的基本技法，并进行鞋类产品在制作应用形态的工艺规程、机器操作、质量测试等相关实践，使学生掌握鞋类产品造型的规律性知识。

同时根据《鞋类设计师国家职业标准》相关知识和技能考核要求，结合鞋类设计与企业岗位技能所需，《鞋类设计师职业技能规范》课程从鞋类设计师综合素质的培养，以及企业信息作为教学素材，全面地、系统地、直观地规范了鞋类设计师应具备的专业知识和职业技能。

1.2设计思路本课程是以就业为导向，力邀企业知名设计师和高校专家共同设计完整的教学情节，包括布置教学的任务、教学的工作过程和教学成果的检验。

整个过程设计以锻炼和提高学生的动手实践能力为主要的教学核心，需要学生具备扎实的设计制作能力、初步综合开发设计能力和积极地工作态度，在企业专业技术人才和高校师资共同指导下完成教学任务。

教学内容分国家职业标准、理论考试内容、技能考核内容、以及鞋类造型与效果图计算机设计、各工序生产工艺规程、机器操作、质量测试等规程，结合国家职业标准考核要求进行案例实施教学。

2.课程目标2.1总体目标设计本课程的主要目的是通过本课程的学习，使学生掌握鞋类设计的基础知识和基本造型技巧，具备鞋款设计的基本造型能力和初步表现能力，为能够独立进行鞋类造型设计做好准备。

2.2具体目标2.2.1能力目标（1）掌握滑板运动鞋、篮球运动鞋、户外运动鞋的电脑造型设计能力。

（2）掌握材料的特性，能根据其面辅料的特点进行设计的表现。

网球鞋鞋底结构与功能的生物力学研究摘要：本研究运用PK-227A止滑试验机测试三种不同鞋底花纹设计的止滑性；并试图通过称取鞋底磨耗质量以判定三种网球鞋鞋底的耐磨性；运用Mega ME6000 8通道肌电仪，分别对6名男性穿三种不同网球鞋时的下肢主要肌肉做功测量和分析，试图通过实验研究并结合理论分析，对网球鞋的能量回归实际功效给予评价，并探讨网球鞋能量回归的影响因素，从而为网球鞋的能量回归设计提供生物力学依据。

关键词：网球鞋鞋底止滑性能量回归肌电1网球鞋鞋底的研发要点运动鞋鞋底结构一般包括外底和中底，外底的功能一是保护脚底，使其不受地面利物的损伤；二是起到制动、防滑等多种作用来满足不同项目的特定要求。

常用的运动鞋外底材料有全(橡)胶、全塑(料)、橡塑并用及聚氨酯等。

中底主要的作用是减震、存储能量以及能量的返还。

网球鞋鞋底除了具有一般运动鞋底的功能外，还应有自己的独特性能，主要表现在底部件的设计上。

从网球运动特性可知，网球鞋外底前掌是主要受力部位，应有很好的制动效果，其外底花纹在左右和前后方向要有较强的抗滑移能力，后跟部位也要有必要的防滑效果，以避免运动中的重心不稳，影响运动成绩，达不到运动保护的目的。

另外，网球运动过程中有较多的迅速止滑运动，鞋外底花纹与地面摩擦后，纹峰易磨损，摩擦系数降低，止滑性减弱。

因此，耐磨也就成了防滑的前提。

要求鞋底前掌外侧和后跟部位耐磨性好。

另外，在侧身击球时，要求鞋具有良好的翻转控制功能。

从功能方面，由于网球运动场地大，运动员跑动距离长，在一场比赛中需要3~400次的能量释放，特别是运动员从静止状态或制动后的爆发式启动，更需要运动员满负荷的能量释放。

所以，专业网球鞋的弹性、即能量回归的功能显得尤为重要，运动鞋释放出的反作用力能为穿用者节省更多的体力。

另外，高强度的步法移动和跳跃势必给运动员膝、踝关节带来冲击，要求鞋底前尖和后跟部位硬度小一些。

因此，网球鞋的减震功能也是设计者必须考虑的。

运动鞋鞋底的设计运动鞋鞋底一般由大底、中底（中插）、内底三个部分构成。

三者以一定的方式结合为一个整体，发挥整体综合效用，每个部分在运动中都具有一定的功效，任何部分的功能改变都会给其它部件造成一定的影响。

同的运动项目对鞋底功能要求差别很大，导致其构造上有所不同，设计就不能千篇一律，要根据运动特点区别对待。

第一节运动鞋鞋底设计运动鞋鞋底一般具有四个方面的作用：一承载人体的重力；二承受脚体运动时产生的冲击、屈挠变形、扭转；三保护作用，隔离脚底不与地面直接接触；四功能作用，如助弹跳、制动、防滑、缓冲减震等。

运动鞋底造型取决于运动项目，项目决定楦型。

楦型改变，运动鞋底造型必相应改变。

楦型决定鞋底造型体现在如下五个方面：第一，楦身的造型决定鞋底身型，楦的身型有直型、弯型和标准型三种，鞋底同样也有三种，形状一致才能生产出合格的成鞋；第二，楦的头型决定鞋底的头型，楦的头型有尖、圆、方（大、小、斜），鞋底的头型也必须与之相同；第三，楦型的尺寸决定鞋底的尺寸；第四，楦底跷度决定鞋底跷度。

第五，楦底凹凸度决定鞋底的凹凸度。

总之，楦型决定鞋底造型。

楦型造型确定之后，运动鞋鞋底可改变的因素就只有底部的厚度、颜色、花纹、功能、鞋墙的造型等。

一、运动鞋大底设计运动鞋大底的设计从造型方面主要控制的因素为底的形状，包括厚度、长度、围墙（含前包底、后包底）、坡度、颜色、花纹等；从材料选择方面主要控制功能性，包括耐磨耗性、弯折屈挠性、鞋底的硬度。

（一）厚度运动鞋大底的类型与皮鞋相比（皮鞋大底厚度约在5~8mm），其形状与结构较复杂，片状平底见图6-1；完整墙式平底见图6-2；这类大底的厚度前后一致。

一般厚度设计要求大底在运动鞋使用寿命期限内足够抵抗磨耗，不被磨透；不影响屈挠部位的弯曲；运动者的活动不明显受大底厚度影响；脚体无明显不舒适感；体能消耗降低到最小程度。

一般的运动鞋大底厚度在12~30mm之间。

运动鞋大底的厚度是根据运动项目的要求分别来确定，如舞蹈鞋，鞋底厚度一般在2～4mm，属于运动鞋中最薄的一类；普通的胶鞋底的厚度为3-8mm。

运动鞋鞋楦及其设计运动鞋鞋楦不仅是运动鞋基本造型的依据，还是运动鞋制造的胎具，也遵循人的脚型规律。

其主要反映运动鞋的鞋型种类、鞋型尺寸、肉头安排等，总体上决定了运动鞋鞋腔的大小与形状。

同时运动鞋鞋楦还要具备专项运动对造型、结构与功能的特殊要求等特点。

运动鞋鞋楦的楦身造型不同于生活用鞋的楦型。

按照脚型和运动的特殊要求，运动鞋鞋楦分为标准楦、直楦和弯楦三种，见图2-1，而皮鞋或胶鞋在此方面是不加区分的。

由于运动鞋鞋楦要根据不同脚型和运动习惯来进行设计，因此运动鞋鞋楦往往具有其它鞋楦所不具有的功能，如运动鞋楦就具备一定的控制脚体运动翻转的功能。

标准楦：楦头呈直线型，符合多数人脚型，脚的中心线基本与人脚的前进方向一致。

弯楦：楦头的前段与后段之间的夹角较大，楦的中心线偏向内踝，见图2-2。

这种楦头形成前掌部位明显向内弯的现象，而且在楦底的中段部位成较窄的“细腰状”。

由于整个楦头看起来弯弯的，类似香蕉，又称“香蕉楦”。

脚步留下的印迹类似“内八字”，用这种楦做成的跑鞋，具有较好的弯折性能，最适合用于重量轻的跑鞋或短跑径赛用鞋，也比较适用于体重较轻的运动员。

直楦：脚的中心线向着香蕉楦弯曲的相反方向弯曲，与人脚前进方向有一个向外侧偏，但外偏的程度要比内偏小得多。

脚步留下的印迹类似“外八字”，见图2-2。

运动鞋楦头型的变化主要体现在前掌与前尖部位，前尖主要有如下四种基本形式，见图2-3。

圆头式：大多用于跑步训练鞋、网球训练鞋、足球鞋和户外运动鞋的楦型设计。

方头式：一般用于车类比赛用鞋的楦型设计，属于较典型的专项运动鞋楦。

尖头式：一般用于专项田径比赛或舞蹈用鞋的楦型设计。

不适宜于运动中的过高落地。

头部的尖锐程度较小，不同于时装皮鞋的特别的尖头。

方圆头式：一般多见于球类运动，如蓝球等，因为前尖在落地时受力，稳定性要求较高，方圆头运动鞋鞋楦是运动鞋中使用较多的一种。

2-1 2-3运动鞋楦头的变化决定了运动鞋的头型，但对大众化运动项目的运动来说，圆头、方头和方圆头可以相互替代。
