北斗终端安装及货运平台入网操作流程

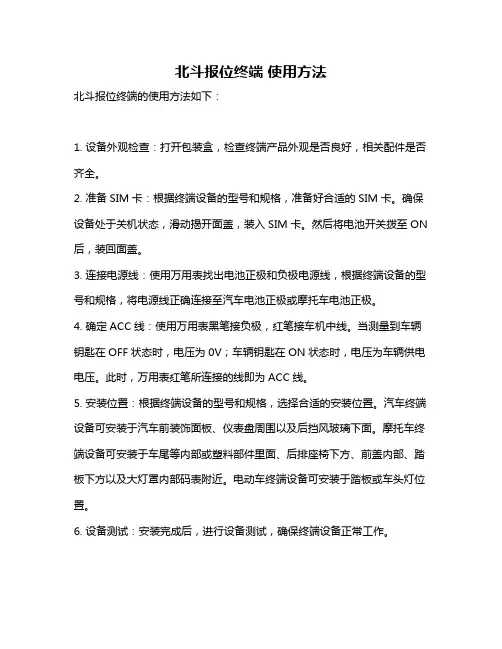

北斗报位终端使用方法
北斗报位终端的使用方法如下：
1. 设备外观检查：打开包装盒，检查终端产品外观是否良好，相关配件是否齐全。

2. 准备SIM卡：根据终端设备的型号和规格，准备好合适的SIM卡。

确保设备处于关机状态，滑动揭开面盖，装入SIM卡。

然后将电池开关拨至ON 后，装回面盖。

3. 连接电源线：使用万用表找出电池正极和负极电源线，根据终端设备的型号和规格，将电源线正确连接至汽车电池正极或摩托车电池正极。

4. 确定ACC线：使用万用表黑笔接负极，红笔接车机中线。

当测量到车辆钥匙在OFF状态时，电压为0V；车辆钥匙在ON状态时，电压为车辆供电电压。

此时，万用表红笔所连接的线即为ACC线。

5. 安装位置：根据终端设备的型号和规格，选择合适的安装位置。

汽车终端设备可安装于汽车前装饰面板、仪表盘周围以及后挡风玻璃下面。

摩托车终端设备可安装于车尾等内部或塑料部件里面、后排座椅下方、前盖内部、踏板下方以及大灯罩内部码表附近。

电动车终端设备可安装于踏板或车头灯位置。

6. 设备测试：安装完成后，进行设备测试，确保终端设备正常工作。

以上是北斗报位终端的基本使用方法，具体操作可能因设备型号和规格的不同而有所差异。

建议在专业人员的指导下进行操作，以确保设备正确安装和正常使用。

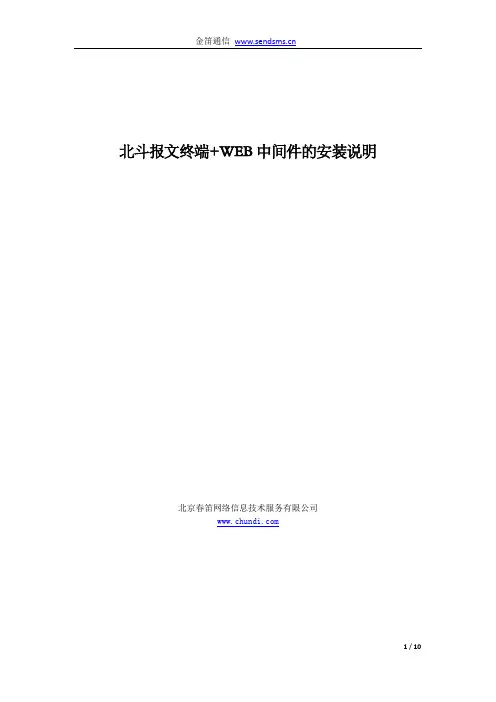

北斗报文终端+WEB中间件的安装说明北京春笛网络信息技术服务有限公司目录一、设备外观 (3)二、软件安装 (3)1、安装WEB中间件。

(3)2、安装USB驱动。

(3)三、硬件安装 (5)1、安装北斗卡和天线。

(5)2、连接usb线。

(6)3、查看设备端口。

(6)四、短报文测试 (6)1、软件设置。

(6)2、北斗设置。

(8)3、检测设备。

(8)4、发送北斗报文。

(9)5、查看端报文收发记录。

(9)一、设备外观外形尺寸（mm）：97*55*25重量（g）：100工作电压（V）：12工作温度（℃）：-30到+70数据接口：USB2.0或串口二、软件安装1、安装WEB中间件。

在光盘资料里找到WEB中间件的安装文件：，双击进行安装，具体安装步骤请参见《金笛中间件web版使用说明书》。

2、安装USB驱动。

2.1在光盘资料里找到安装驱动，根据《系统环境和驱动型号对照表》选择对应的驱动安装包进行解压。

（串口设备不需要安装驱动。

）2.2 解压完成后双击EXE文件然后按照页面提示点击Extract 。

2.3等待进度条走完后选择“下一步”：2.4根据提示选中“我接受这个协议”然后单击“下一步”。

2.5如下图所示显示安装完成以后，直接点击“完成”即可。

三、硬件安装1、安装北斗卡和天线。

如图将北斗卡插到北斗设备的卡槽中，然后将天线的两头分别安装到设备的天线接口处，注意天线接口是公头还是母头。

2、连接usb线。

3、查看设备端口。

打开电脑的设备管理器，查看端口如果出现USB Serial Port(COM*),说明USB转串口驱动已经安装成功，而且设备硬件已经被电脑正确识别，如下图所示。

四、短报文测试1、软件设置。

登录WEB中间件，具体的登录方法请参见《金笛中间件web版使用说明书》，在首页左侧的管理菜单下单击系统设置，勾选北斗发送，然后点击下方的保存按钮。

在下方的北斗系统设置里，配置重发次数，为确保信息发送成功率，建议重发次数不小于3次；由于民用北斗卡的发送间隔为60秒，所以参数配置中发送间隔不能小于60秒；轮询间隔和接收间隔建议保持默认值，配置好参数后单击保存即可。

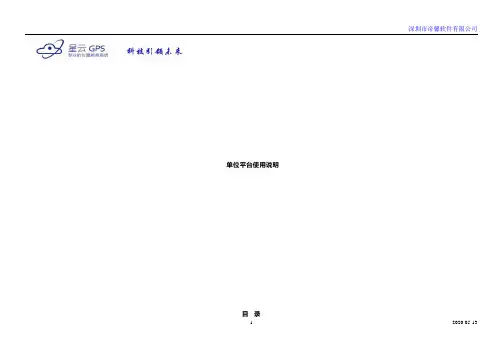

单位平台使用说明目录第一章、登陆 (3)1.1登录入口 (3)2.1进入界面： (4)3.1系统界面主要分为三个部分 (5)第二章、定位监控 (6)2.1功能简介 (6)2.1.1定位监控 (6)2.1.2下载轨迹 (22)第三章、统计报表 (34)3.1功能介绍 (34)3.1.1运行统计 (34)3.1.2报警总览 (39)第四章、设备管理 (46)4.1功能简介 (46)4.1.1设备管理 (46)4.1.2脱网设备管理 (54)第一章、登陆1.1登录入口在浏览器（支持主流的浏览器：微软IE6-9、谷歌C HORME、火狐F IREFOX、苹果S AFARI等，推荐用C HORME浏览器）地址栏中输入：进入登陆页面，输入用户名、密码、进行登陆如图：请在此输入网址点击“账户”请在下方输入用户名及密码登陆2.1进入界面：进入用户设定的界面，系统默认“定位监控”为初始登录主界面，如图：3.1系统界面主要分为三个部分a.定位监控界面b.统计报表界面c.设备管理界面第二章、定位监控2.1功能简介定位监控的主要功能主要包括：设备监控、设备管理、修改密码、设备指令发送、电子围拦、地图大小、地图类型、地图显示、设备报警信息。

2.1.1定位监控2.1.1.1查看车辆实时位置、设备状态（包括：车牌、ACC 状态、离线在线状态、防盗、油电、总里程、油量、温度、备用电池电量、主电源电压、GPS 颗数、GSM 信号强度、定位日期时间、跟踪、回放、界面放大及理多车辆信息）、设备平台欠费/缴费信息和离线在线状态。

车辆图标：红色代表“车辆设备在线状态”；灰色代表“车辆设备离线状态”；绿色代表“车辆设备在线正在行驶状态”。

车辆最新位置显示设备状态车辆平台欠费/缴费车辆离线在线状态2.1.1.2点击图标“”完善信息弹出新界面如图: 在空白处输入未填写的资料(联系人、电话及地址)点击保存更新资料。

2.1.1.3点击图标“”密码弹出新界面如图:输入设备密码点“提交”即会提示修改密码成功。

道路运输车辆卫星定位系统车载终端用户手册V1.0目录V1.0 (1)目录 (1)产品概述 (3)技术指标 (4)功能详细介绍 (6)3.1查询功能 (6)3.1.1位置查询（支持SMS模式） (6)3.1.2参数状态查询（支持SMS模式） (6)3.1.3定时回传参数查询（支持SMS模式） (6)3.1.4查询车辆历史轨迹 (6)3.1.5查询车辆参数 (6)3.1.6版本查询（支持SMS模式） (6)3.2设置 (6)3.2.1定时回传位置信息的时间间隔设置（支持SMS模式） (6)3.2.2超速报警门阀设置（支持SMS模式） (7)3.2.3停车超时报警门阀设置（支持SMS模式） (7)3.2.4电子围栏设置（支持SMS模式） (7)3.2.5多边形电子围栏设置（支持SMS模式） (7)3.2.6 IP、端口及APN设置（支持SMS模式） (7)3.2.7远程设置GPRS通讯方式（支持SMS模式） (7)3.2.8远程设置本机号（支持SMS模式） (7)3.2.9远程下载集团电话号码（支持SMS模式） (7)3.2.10通讯限制（支持SMS模式） (7)3.2.11远程修改短信中心号码（支持SMS模式） (8)3.2.12初始化里程（支持SMS模式） (8)3.2.13心跳时间设置（支持SMS模式） (8)3.2.14线路规划设置 (8)3.2.15车速传感器传递系数设置（支持SMS模式） (8)3.2.16车辆参数设置 (8)3.2.17自定义检测口配置 (8)3.3、远程控制 (8)3.3.1远程重启（支持SMS模式） (8)3.3.2远程控制油路（支持SMS模式） (9)3.3.3收发调度信息（支持SMS模式） (9)3.3.4远程监听（支持SMS模式） (9)3.3.5支持远程软件升级（支持SMS模式） (9)3.4报警 (9)3.4.1超速报警 (9)3.4.2停车超时报警 (9)3.4.3 GPS天线开路短路报警 (10)3.4.4终端主电源断电报警 (10)3.4.5电源过高/低报警 (10)3.4.6自定义报警（高低传感器报警） (10)3.4.7抢劫/求助报警 (10)3.4.8进出围栏报警 (10)3.4.9疲劳驾驶报警 (10)3.5其它 (10)3.5.1图像采集 (10)3.5.2定时拍照 (11)3.5.3触发拍照 (11)3.5.4里程统计 (11)3.5.5盲区补传 (11)3.5.6打印功能 (11)3.5.7行驶记录仪功能 (11)3.5.8、读取事故疑点数据 (11)四、外带接口和扩展功能 (11)4.1 带USB host接口 (11)4.2 DB9串口连接PC电脑 (12)4.3 无线红外接口 (12)4.4 带IC卡接口 (12)4.5 带速度传感器接口 (12)五、使用说明 (12)5.2主机参数设置 (13)5.2.1 菜单结构示意图： (14)5.2.2 菜单设置 (15)七安装及调试流程 (17)七包装清单 (18)八注意事项 (18)产品概述道路运输车辆卫星定位系统车载终端、符合汽车行驶记录仪国标GB/T GBT19056-2003和交通运输部JT/T 794-2011《道路运输车辆卫星定位系统车载终端技术要求》、JT/T808-2011《道路运输车辆卫星定位系统车载终端通讯协议及数据格式》标准。

星软北斗终端安装、入网及货运平台操作说明安装设备：制造商ID和终端型号要在货运平台备案过，未备案的设备是不能使用的接线：按照国家交通部要求必须接9线，分别是1、常通电源线，2、ACC，3、搭铁线，4、速度线，5、刹车线，6、左转向灯，7、右转向灯，8、近光灯，9、远光灯1、安装时的资料准备：1）车辆登记证扫描图片或清晰数码照2）车辆行驶证扫描图片或清晰数码照3）车身照片，左前方45角度，且车牌号清晰可见。

2、设置：需要设置的项目：1）车牌号；2）终端手机号；3）车辆VIN码/车架号；4）省域ID和市县域ID，要和实际情况相符。

例如：安徽省省域ID是34，合肥的市县域ID是01005）主/备域名或主/备IP、端口（查看已默认正确不需设置，一定要注意主和备都要设置正确）；6）车牌颜色（一般默认黄色，如正确可不用设置）；7）特征系数（就是车辆的速度脉冲系统，需要根据不同的车型，出厂已默认但不同的车型是不一样的，可找车厂或根据经验积累，要么安装入网后根据GPS速度和行驶记录仪速度进行远程发指令修正，修正值的计算方法：行驶记录仪速度/GPS速度*当前特征系统）；8）平台选择（以星软设备举例：进货运平台的选择“货运平台”；只进星软平台或通过星软平台转发到省联网联控平台的选择“星软平台”；通过其他服务商代接货运平台又要使用星软平台监控功能的，选择“货运+星软双平台”，注意此方式要消耗平常2倍的数据流量。

需要查看的项目：1）终端ID（一般会贴在设备外面，但还是以菜单里面的参数为准）2）确认车牌和终端手机号都已经设置成功3）主屏幕界面查看通讯信号和卫星型号是否正常星软设备操作说明：如何进入操作界面更改信息：1)设备按钮操作，按“菜单”键进入主菜单，长按“确认”，出来输入管理员密码界面，利用上下键依次输入密码（100000）；主菜单上面出现图标表示可以修改参数。

2)在行车信息按“确认”，往下翻菜单项到“车辆信息”按确认，进入然后往下翻，设置车牌、车辆VIN以及特征系统，设置成功后长按“确认”保存，往下翻确认车牌颜色是否为黄，然后按“菜单”退出。

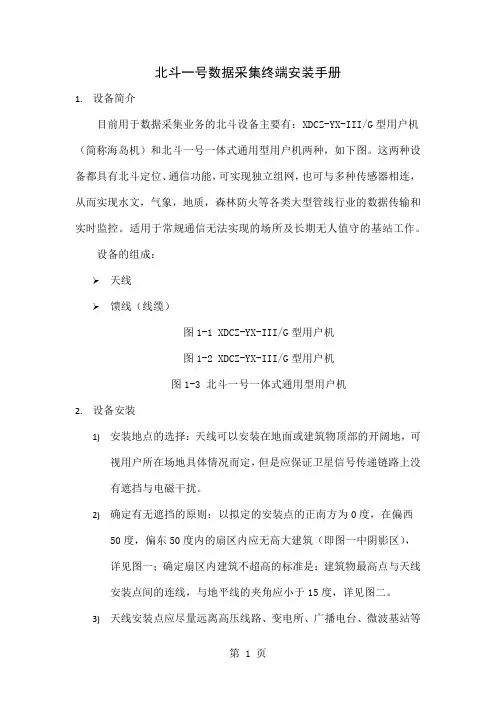

北斗一号数据采集终端安装手册1.设备简介目前用于数据采集业务的北斗设备主要有：XDCZ-YX-III/G型用户机（简称海岛机）和北斗一号一体式通用型用户机两种，如下图。

这两种设备都具有北斗定位、通信功能，可实现独立组网，也可与多种传感器相连，从而实现水文，气象，地质，森林防火等各类大型管线行业的数据传输和实时监控。

适用于常规通信无法实现的场所及长期无人值守的基站工作。

设备的组成：➢天线➢馈线（线缆）图1-1 XDCZ-YX-III/G型用户机图1-2 XDCZ-YX-III/G型用户机图1-3 北斗一号一体式通用型用户机2.设备安装1)安装地点的选择：天线可以安装在地面或建筑物顶部的开阔地，可视用户所在场地具体情况而定，但是应保证卫星信号传递链路上没有遮挡与电磁干扰。

2)确定有无遮挡的原则：以拟定的安装点的正南方为0度，在偏西50度，偏东50度内的扇区内应无高大建筑（即图一中阴影区），详见图一；确定扇区内建筑不超高的标准是：建筑物最高点与天线安装点间的连线，与地平线的夹角应小于15度，详见图二。

3)天线安装点应尽量远离高压线路、变电所、广播电台、微波基站等干扰源，最小距离应保持在1公里以上，以减少电磁干扰对卫星信号的影响；两侧、后方5米内无面状金属物或金属栅栏等其他可能造成电磁反射干扰的物体。

4)避雷：在多雷电地区，要装避雷针。

避雷针应高于天线，确保天线位于避雷针的有效保护之下(避雷针顶点与天线顶点的连线同避雷针垂直方向的夹角要小于45°，见图三，避雷针务必连接大地，接地电阻越小越好。

5)天线安装位置周围要有足够的活动空间。

2x2米范围内无墙壁、树木、机器等障碍物，以便于天线及卫星室外设备的安装。

6)天线安装位置应高于地面或支架于空中，以免天线附近形成积水。

7)应安装在人和动物难以接触到的地方，或有一定的保护措施，以防人为或意外损坏。

图四图五图六3.安装注意事项1)设备供电需求为12~24伏、0~9安，现场需配备电源或蓄电池；2)对设备进行拆装时要断电操作；3)连接馈线与天线时，不要转动天线，只需转动馈线的卡槽即可；4)天线与馈线必须旋接紧密，最好卷上防水胶带，防止水渗入，在防水胶带外再包上塑料胶带更可靠；5)馈线外要做好保护措施，防止因摩擦或其他原因导致馈线被破坏，如下图图七馈线保护措施6)在多雷电地区，要装避雷针。

道路运输车辆卫星定位系统北斗兼容车载终端技术规范GNSS system for operating vehicles —Technical specification for BD compatible vehicle terminals中华人民共和国交通运输部发布二〇一三年一月前言.......................................................................... .. (III)1 范围.......................................................................... .. (1)2 规范性引用文件 (1)3 术语、定义和缩略语 (1)3.1 术语和定义 (1)3.2 缩略语 (2)4 一般要求 (2)4.1 终端组成.......................................................................24.2 外观........................................................................ (3)4.3 铭牌........................................................................ (3)4.4 文字、图形和标志 (3)4.5 材质........................................................................ (3)4.6 机壳防护.......................................................................35 功能要求 (3)5.1 自检........................................................................ (3)5.2 定位........................................................................ (3)5.3 通信........................................................................ (4)集.......................................................................45.5 行驶记录.......................................................................65.6 监听........................................................................ (6)5.7 通话........................................................................ (6)5.8 休眠........................................................................ (6)5.9 警示........................................................................ (6)5.10 终端管理 (7)5.11 人机交互 (7)5.12 信息服务 (7)5.13 电召服务 (7)5.14 多中心接入 (8)5.15 车辆故障远程诊断 (8)5.16 使用前锁定 (8)5.17 自动关闭通信 (8)5.18 双向语音通话 (8)5.19 不同类型运输车辆终端基本功能要求 (8)6 性能要求 (8)6.1 整体性能.......................................................................86.2 卫星定位模块 (8)6.3 无线通讯模块 (9)能 (9)6.5 环境适应性 (10)I6.6 电磁兼容......................................................................116.7 抗车辆点火干扰 (11)7 安装.......................................................................... . (11)7.1 总体要求......................................................................117.2 终端主机的安装 (12)7.3 天线的安装 (12)7.4安装布线......................................................................127.5 外部设备的安装 (12)7.6 安装完成后的测试 (12)附录 A （规范性附录）不同类型运输车辆终端基本功能要求 (13)前言本规范是对JT/T 794-2011《道路运输车辆卫星定位系统车载终端技术要求》的补充和完善，与J T/T794-2011相比，除编辑性修改外主要技术变化如下：——修改了原3.1.3 连续驾驶时间的定义，并调整为3.1.5；——增加了3.1.3 行驶开始时间、3.1.4 行驶结束时间的定义；——修改了功能要求，修改5.2.1 定位功能、5.4.1 驾驶员身份、5.5 行驶记录、5.9 警示、5.10 终端管理、5.11 人机交互、5.12 信息服务、5.14 多中心接入等章节；——修改了功能要求，将原5.15 调整为 5.19，将原5.2.2 调整为5.2.3；——新增了5.2.2 北斗定位功能、5.4.10 车辆信号采集、5.15 车辆故障远程诊断、5.16 使用前锁定、5.17 自动关闭通信、5.18 双向语音通话等功能要求；——修改了7.2 终端主机的安装；——修改了附录A 表 A.1 不同类型运输车辆终端的基本功能要求。

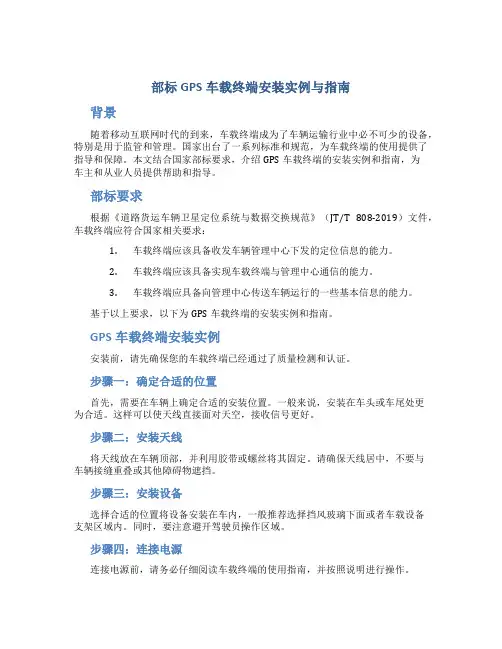

部标GPS车载终端安装实例与指南背景随着移动互联网时代的到来，车载终端成为了车辆运输行业中必不可少的设备，特别是用于监管和管理。

国家出台了一系列标准和规范，为车载终端的使用提供了指导和保障。

本文结合国家部标要求，介绍GPS车载终端的安装实例和指南，为车主和从业人员提供帮助和指导。

部标要求根据《道路货运车辆卫星定位系统与数据交换规范》（JT/T 808-2019）文件，车载终端应符合国家相关要求：1.车载终端应该具备收发车辆管理中心下发的定位信息的能力。

2.车载终端应该具备实现车载终端与管理中心通信的能力。

3.车载终端应具备向管理中心传送车辆运行的一些基本信息的能力。

基于以上要求，以下为GPS车载终端的安装实例和指南。

GPS车载终端安装实例安装前，请先确保您的车载终端已经通过了质量检测和认证。

步骤一：确定合适的位置首先，需要在车辆上确定合适的安装位置。

一般来说，安装在车头或车尾处更为合适。

这样可以使天线直接面对天空，接收信号更好。

步骤二：安装天线将天线放在车辆顶部，并利用胶带或螺丝将其固定。

请确保天线居中，不要与车辆接缝重叠或其他障碍物遮挡。

步骤三：安装设备选择合适的位置将设备安装在车内，一般推荐选择挡风玻璃下面或者车载设备支架区域内。

同时，要注意避开驾驶员操作区域。

步骤四：连接电源连接电源前，请务必仔细阅读车载终端的使用指南，并按照说明进行操作。

步骤五：检查连接在连接电源后，需要检查各个线路、天线是否连接正确，包括车载终端、天线、传感器线、后视镜等所有设备均已连接到主设备。

步骤六：启动系统在完成以上的步骤后，打开电源，启动车辆，进行调试和测试。

确认所有设备均正常工作后，GPS车载终端安装便完成了。

GPS车载终端使用指南1.请正确安装和使用车载终端，并遵守相关规定，以确保其正常工作。

2.在车载终端上正确设置并绑定车辆信息和管理中心信息。

3.请不要随意更改车载终端的设置，以免造成损失。

4.注意车载终端的维护和保养，必要时定期进行检测和校准。

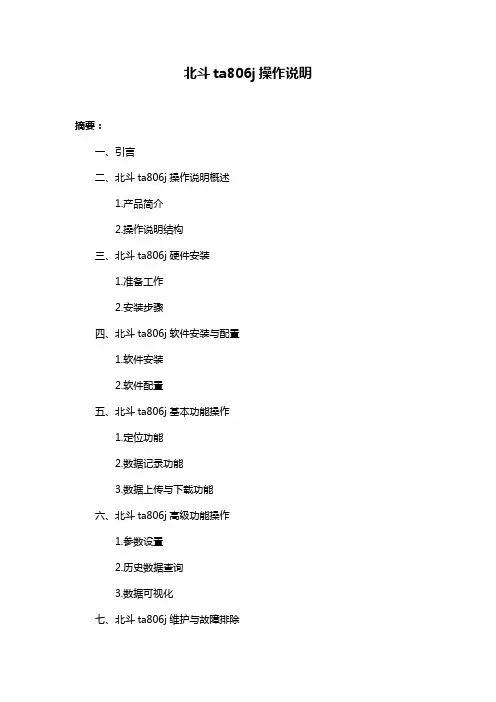

北斗ta806j操作说明摘要：一、引言二、北斗ta806j操作说明概述1.产品简介2.操作说明结构三、北斗ta806j硬件安装1.准备工作2.安装步骤四、北斗ta806j软件安装与配置1.软件安装2.软件配置五、北斗ta806j基本功能操作1.定位功能2.数据记录功能3.数据上传与下载功能六、北斗ta806j高级功能操作1.参数设置2.历史数据查询3.数据可视化七、北斗ta806j维护与故障排除1.日常维护2.故障排除方法八、总结正文：【引言】北斗ta806j是一款集定位、数据记录、数据上传与下载等功能于一体的北斗卫星导航定位设备。

本操作说明旨在帮助用户快速了解并熟练使用该设备。

【北斗ta806j操作说明概述】北斗ta806j操作说明分为八个部分，分别为：引言、硬件安装、软件安装与配置、基本功能操作、高级功能操作、维护与故障排除、总结。

用户可以根据需要查阅相应部分，了解设备的使用方法。

【北斗ta806j硬件安装】在开始安装之前，请确保设备已经验收合格，并准备好相关工具和材料。

按照以下步骤进行硬件安装：1.确定安装位置，确保安装环境干燥、通风良好。

2.拆开设备包装，检查设备外观是否有损坏。

3.按照设备安装图纸，连接设备内部各部件。

4.接通电源，检查设备是否正常工作。

【北斗ta806j软件安装与配置】1.下载并安装北斗ta806j专用软件。

2.打开软件，按照提示输入设备序列号，完成设备识别。

3.根据实际需求，配置相关参数，如定位模式、数据上传间隔等。

【北斗ta806j基本功能操作】1.定位功能：在软件界面选择“定位”选项，设备将自动进行定位，并在地图上显示当前位置。

2.数据记录功能：选择“数据记录”选项，设置记录间隔和时长，设备将自动记录定位数据。

3.数据上传与下载功能：在软件界面选择“数据上传”或“数据下载”选项，实现数据的无线传输。

【北斗ta806j高级功能操作】1.参数设置：在软件界面选择“参数设置”选项，可以对设备进行详细设置，如波特率、数据位等。

星软北斗终端安装、入网及货运平台操作说明安装设备：制造商ID和终端型号要在货运平台备案过，未备案的设备是不能使用的接线：按照国家交通部要求必须接9线，分别是1、常通电源线，2、ACC，3、搭铁线，4、速度线，5、刹车线，6、左转向灯，7、右转向灯，8、近光灯，9、远光灯1、安装时的资料准备：1）车辆登记证扫描图片或清晰数码照2）车辆行驶证扫描图片或清晰数码照3）车身照片，左前方45角度，且车牌号清晰可见。

2、设置：需要设置的项目：1）车牌号；2）终端手机号；3）车辆VIN码/车架号；4）省域ID和市县域ID，要和实际情况相符。

例如：安徽省省域ID是34，合肥的市县域ID是01005）主/备域名或主/备IP、端口（查看已默认正确不需设置，一定要注意主和备都要设置正确）；6）车牌颜色（一般默认黄色，如正确可不用设置）；7）特征系数（就是车辆的速度脉冲系统，需要根据不同的车型，出厂已默认但不同的车型是不一样的，可找车厂或根据经验积累，要么安装入网后根据GPS速度和行驶记录仪速度进行远程发指令修正，修正值的计算方法：行驶记录仪速度/GPS速度*当前特征系统）；8）平台选择（以星软设备举例：进货运平台的选择“货运平台”；只进星软平台或通过星软平台转发到省联网联控平台的选择“星软平台”；通过其他服务商代接货运平台又要使用星软平台监控功能的，选择“货运+星软双平台”，注意此方式要消耗平常2倍的数据流量。

需要查看的项目：1）终端ID（一般会贴在设备外面，但还是以菜单里面的参数为准）2）确认车牌和终端手机号都已经设置成功3）主屏幕界面查看通讯信号和卫星型号是否正常星软设备操作说明：如何进入操作界面更改信息：1)设备按钮操作，按“菜单”键进入主菜单，长按“确认”，出来输入管理员密码界面，利用上下键依次输入密码（100000）；主菜单上面出现图标表示可以修改参数。

2)在行车信息按“确认”，往下翻菜单项到“车辆信息”按确认，进入然后往下翻，设置车牌、车辆VIN以及特征系统，设置成功后长按“确认”保存，往下翻确认车牌颜色是否为黄，然后按“菜单”退出。

北斗数据采集终端安装介绍北斗数据采集终端是一种用于采集和传输数据的设备，其使用北斗卫星进行定位和通信。

本文档将指导您如何安装北斗数据采集终端，以保证其正常运行和有效地采集数据。

准备工作在安装北斗数据采集终端之前，您需要完成以下准备工作：1.购买合适的北斗数据采集终端设备。

2.确保您已经获得北斗卫星通信的许可证。

3.确保您已经了解如何使用北斗数据采集终端设备的软件和控制台。

4.准备好安装所需的工具和材料。

安装步骤请按照以下步骤安装北斗数据采集终端：1.确认安装位置：选择一个合适的位置安装北斗数据采集终端设备。

该位置应当有良好的北斗卫星信号接收能力，并且可以方便地连接到电源和数据接口。

2.安装外部天线：根据设备的说明书，正确安装北斗数据采集终端的外部天线。

确保天线安装牢固，并且与设备的天线接口连接良好。

3.连接电源和数据接口：通过适当的电源适配器和电源线，将北斗数据采集终端设备连接到电源。

同时，根据设备的说明书，将其与数据采集设备或计算机进行连接。

4.软件配置和测试：根据设备的说明书，使用相应的软件和控制台对北斗数据采集终端进行配置和测试。

确保设备可以正确地接收北斗卫星信号，并且能够顺利传输采集到的数据。

5.安装固定支架（可选）：如果需要将北斗数据采集终端固定在车辆或其他设备上，可以使用固定支架进行安装。

根据设备的说明书，正确安装固定支架，并确保固定牢固可靠。

6.定期维护和检查：安装完成后，请定期对北斗数据采集终端进行维护和检查，确保其正常运行并且不受损。

定期检查设备的电源、天线连接和数据传输等方面的情况。

注意事项在安装北斗数据采集终端时，请注意以下事项：1.根据设备的说明书，正确安装和连接设备，确保设备的天线接口连接良好，电源供应稳定可靠。

2.在安装位置的选择上，请确保有良好的北斗卫星信号接收能力，并且可以方便地连接到电源和数据接口。

3.在安装过程中，避免将设备暴露在恶劣的环境中，例如高温、高湿度和强烈的电磁干扰等。

北斗一号数据采集终端安装手册1.设备简介目前用于数据采集业务的北斗设备主要有：XDCZ-YX-III/G型用户机（简称海岛机）和北斗一号一体式通用型用户机两种，如下图。

这两种设备都具有北斗定位、通信功能，可实现独立组网，也可与多种传感器相连，从而实现水文，气象，地质，森林防火等各类大型管线行业的数据传输和实时监控。

适用于常规通信无法实现的场所及长期无人值守的基站工作。

设备的组成：天线馈线（线缆）图1-1 XDCZ-YX-III/G型用户机图1-2 XDCZ-YX-III/G型用户机图1-3 北斗一号一体式通用型用户机2.设备安装1)安装地点的选择：天线可以安装在地面或建筑物顶部的开阔地，可视用户所在场地具体情况而定，但是应保证卫星信号传递链路上没有遮挡与电磁干扰。

2)确定有无遮挡的原则：以拟定的安装点的正南方为0度，在偏西50度，偏东50度内的扇区内应无高大建筑（即图一中阴影区），详见图一；确定扇区内建筑不超高的标准是：建筑物最高点与天线安装点间的连线，与地平线的夹角应小于15度，详见图二。

3)天线安装点应尽量远离高压线路、变电所、广播电台、微波基站等干扰源，最小距离应保持在1公里以上，以减少电磁干扰对卫星信号的影响；两侧、后方5米内无面状金属物或金属栅栏等其他可能造成电磁反射干扰的物体。

4)避雷：在多雷电地区，要装避雷针。

避雷针应高于天线，确保天线位于避雷针的有效保护之下(避雷针顶点与天线顶点的连线同避雷针垂直方向的夹角要小于45°，见图三，避雷针务必连接大地，接地电阻越小越好。

5)天线安装位置周围要有足够的活动空间。

2x2米范围内无墙壁、树木、机器等障碍物，以便于天线及卫星室外设备的安装。

6)天线安装位置应高于地面或支架于空中，以免天线附近形成积水。

7)应安装在人和动物难以接触到的地方，或有一定的保护措施，以防人为或意外损坏。

图四图五图六3.安装注意事项1)设备供电需求为12~24伏、0~9安，现场需配备电源或蓄电池；2)对设备进行拆装时要断电操作；3)连接馈线与天线时，不要转动天线，只需转动馈线的卡槽即可；4)天线与馈线必须旋接紧密，最好卷上防水胶带，防止水渗入，在防水胶带外再包上塑料胶带更可靠；5)馈线外要做好保护措施，防止因摩擦或其他原因导致馈线被破坏，如下图图七馈线保护措施6)在多雷电地区，要装避雷针。

参数ID VALUE参数默认值0001设置心跳间隔60 0002TCP消息应答超时时间，单位为秒（s）5 0003TCP消息重传次数3 0004UDP消息应答超时时间，单位为秒（s）5 0005UDP消息重传次数3 0006SMS消息应答超时时间，单位为秒（s）5 0007SMS消息重传次数3 0010主服务器APN名称原0011主服务器APN用户名原0012主服务器APN密码原0013主服务器域名地址（默认且不可修改） 0014备份服务器APN名称原0015备份服务器APN用户名原0016备份服务器APN密码原0017备份服务器域名地址（默认且不可修改） 0018主服务器端口/tcp端口7008 0019备份服务器端口/UDP端口7008 001a道路运输证IC 卡认证主服务器IP 地址或域名001b道路运输证IC 卡认证主服务器TCP 端口001c道路运输证IC 卡认证主服务器UDP 端口001d道路运输证IC 卡认证备份服务器IP 地址或域名，端口同主服务器0020位置汇报策略，0：定时汇报；1：定距汇报；2：定时和定距汇报00021位置汇报方案，0：根据ACC状态；1：根据登录状态和ACC状态，先判断登录状态，若登录在根据ACC状态00022驾驶员未登录汇报时间间隔，单位为秒（s），>030 0027休眠时汇报时间间隔，单位为秒（s），>0300 0028紧急报警时汇报时间间隔，单位为秒（s），>0100029缺省时间汇报间隔，单位为秒（s），>030 002c缺省距离汇报间隔，单位为米（m），>0500 002d驾驶员未登录汇报距离间隔，单位为米（m），>0500 002e休眠时汇报距离间隔，单位为米（m），>0500 002f紧急报警时距离汇报间隔，单位为米（m），>0200 0030拐点补传角度，<18045 0031电子围栏半径（非法位移阈值），单位为米500 0040设置求助号码、监控平台电话号码清除0041复位电话号码，可采用此电话号码拨打终端电话让终端复位清除0042恢复出厂设置电话号码，可采用此电话号码拨打终端电话让终端恢复出厂设置清除0043监控平台SMS电话号码原0044接收终端SMS文本报警号码清除0045终端电话接听策略，0：自动接听；1：ACC ON时自动接听，OFF时手动接听1 0046每次最长通话时间，单位为秒（s），0为不允许通话，-1为不限制120 0047当月最长通话时间，单位为秒（s），0为不允许通话，-1为不限制36000 0048设置监听电话号码，允许同时设置多个号码，“/”隔开清除0049监管平台特权短信号码清除0050报警屏蔽字0 0051报警发送文本开关SMS开关0 0052报警拍摄开关1 0053报警拍摄存储标志0 0054关键报警标志0 0055最高速度，单位为千米每小时（km/h）100 0056超速持续时间，单位为秒（s）5 0057连续驾驶时间门限，单位为秒（s）14400 0058当天累计驾驶时间门限，单位为秒（s）57600 0059最小休息时间，单位为秒（s）1200 005a最长停车时间，单位为秒（s）3600005b超速报警预警差值，单位为1/10Km/h100 005c疲劳驾驶预警差值，单位为秒（s），>01200005d 碰撞参数设置:b7-b0: 碰撞时间门限, 单位:4msb15-b8:碰撞加速度门限，单位：0.1g，设置范围在：0~79之间17924005e 侧翻报警参数设置：侧翻角度，单位1 度，默认为30 度。

北斗运输证流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!北斗运输证流程是指通过北斗导航卫星系统对货车进行定位监控，以保障货物运输的安全和顺利进行。

XX北斗终端平台及手柄设置
1、平台设置
2、登陆平台添加终端
车辆号码：即车牌号，如实填写
终端型号：AC型
终端号码：是一个7位数字的编码，终端白色标签最后7位数字
CDMA卡号：如实填写
车牌颜色：如实填写
3、终端手柄设置，在话机设置----出厂设置里，设置相关参数
IP地址202.102.112.018，端口根据平台给出为准（终端出厂按照平台参数设置好，返修终端需重新设置）(例如：苏州地区：VPN手柄设置IP192.168.001.095.19005，平台端口9003对应19005，VPN用户名密码正常输入，APN--自定义--输入VPN用户名密码)
本机号码：设置为终端内SIM卡卡号
中心号码：不需要设置
794设置：
车牌号码：根据实际填写，与平台对应。

进入车牌号码设置，选择2----选择省市前缀码，再输入后面的号码。

如苏州车牌苏E00001为例，进入车牌号码设置----选择2----选择苏----确认----输入E00001，保存
车牌颜色：根据实际填写，与平台对应。

如果是蓝色，平台选择蓝色，终端内设置1。

黄色，平台选择黄色，终端内设置2。

黑色为3，白色则是4（终端出厂设置黄色，返修终端需重新设置）
设备代码：与平台设置的终端号码一致，为设备白色标签上L5后7位数字（终端出厂设置好，返修终端需重新设置）
省域代码、县域代码：目前平台没有限制，出厂默认设置1，不需要改动。

APN设置：默认card，card，不需要设置
连接方式：默认UDP，不需要设置
所有参数设置完成后，重启终端
IP地址端口、本机号码、车牌号码、车牌颜色、省域县域代码均支持短信远程设置及修改。

物流北斗监控管理系统使用管理系统为落实《中华人民共和国道路交通安全法》、《中华人民共和国道路运输条例》的有关规定，提高对运行车辆现代化管理水平，有效掌握车辆运行状态，促进我司道路运输安全，规范北斗导航道路运输车辆行驶记录仪的使用和管理，结合我司的实际情况，特制定以下管理规定。

一、公司北斗监控平台职责l、负责与主管部门北斗管理系统联系，对所属营运车辆的运行速度、时间进行设定，指导和监督车辆驾驶员正确使用和维护北斗监控系统。

2.完善和落实北斗系统规章制度和安全生产，建立健全北斗道路运输监控基础台帐，做好资料的收集、整理、归档上报工作。

3.每月向公司安全科报告北斗安全监测和处理情况，并对存在的突出问题召开相应专题会议，研究解决，并负责检查落实、整改到位。

4.不定期抽查车载终端设备的使用情况，确保车载北斗系统设置完好。

5.及时处理北斗系统道路交通安全监测中的各种违规和突发事件，做好信息登记、反馈、上报工作。

6.做好北斗系统的日常道路监控，合理安排值班时间。

7.将当月北斗监控情况（统计表）并在月度安全会议上报告处理情况。

8.负责北斗系统监控人员的日常管理，定期检查并督促是否按有关规定进行操作。

二、北斗监测人员岗位职责及制度1、监测人员必须确保北斗监测系统的正常运行，随时掌握所监控车辆运行状态，包括车辆的准确位置、行驶速度和方向。

2、做好日常记录和车辆监控记录、下班的交接，发现隐患及时报告领导。

3、监控人员严守岗位职责和职业道德，不得拘私舞弊、瞒报和弄虚作假，平台发送信息应用语规范、简单、明确。

不要发送与监控和管理无关的信息，不得擅自修改、删除监控和发送的信息，严禁利用平台进行短信聊天，严禁发送黄色、反动信息和从事反党宣传。

4、当车辆发送求助的盗、抢等手动报警信息时，监控人员及时报告公司安全科，并根据报警信息对涉案车辆进行跟踪监控，及时向事发当地110报警中心报警。

5、严禁监控人员将平台使用权交给无关人员、查阅和修改。
