火力发电厂生产工艺流程介绍

火力发电厂工艺流程
火力发电厂的工艺流程一般包括以下步骤：
1. 燃料供应：火力发电厂通常使用煤炭、天然气或油类等燃料进行发电。

首先需要将燃料供应到发电厂，通常通过输送带、输气管道或石油管道等方式进行输送。

2. 燃料燃烧：燃料在燃烧炉中燃烧，产生高温和高压的燃烧产物，通常包括燃烧室、锅炉和燃烧器等设备。

燃烧产生的热能会被吸收并转化为蒸汽。

3. 蒸汽发生：在锅炉中，燃烧所产生的热能会被传输到水中，使水蒸发成为高温高压的蒸汽。

蒸汽通常通过管道进入蒸汽轮机。

4. 蒸汽轮机发电：蒸汽进入蒸汽轮机，使得轮子上的叶片旋转。

蒸汽轮机连接到发电机，通过旋转的运动产生电能。

5. 冷却系统：蒸汽在蒸汽轮机发电后变为低温低压的水蒸气，需要通过冷却系统冷却后进入锅炉再次循环使用。

一般通过冷却塔或冷却水循环系统实现。

6. 废气处理：燃烧炉产生的废气中含有大量污染物，需要通过废气处理系统进行净化，达到排放标准。

7. 发电厂设备运行与维护：发电厂需要对各种设备进行监控、维修和维护工作，确保设备的稳定运行和安全性。

这只是火力发电厂的基本工艺流程，不同的发电厂可能会有一些细微的差别。

另外，一些现代化的火力发电厂还可采用超临界或超超临界锅炉技术，以提高燃烧效率和减少燃料消耗。

火力发电厂的工作流程火力发电厂是一种利用燃烧燃料产生高温高压蒸汽驱动汽轮机发电的设施。

它是目前世界上最主要的电力供应方式之一。

下面将详细介绍火力发电厂的工作流程。

一、燃料供给火力发电厂的第一步是将燃料供给到燃烧室。

常用的燃料包括煤炭、石油、天然气等。

燃料一般经过破碎、筛分和干燥等处理后，通过输送系统送入锅炉的燃烧室。

二、燃烧过程燃料在燃烧室内与空气进行充分混合燃烧，产生高温高压的燃烧气体。

燃烧室内的燃烧过程需要保持适当的氧气含量和燃料供给量，以确保燃料能够完全燃烧，并且不产生大量的烟尘和有害气体。

三、锅炉和热交换燃烧产生的高温燃烧气体通过锅炉，使锅炉内的水转化为高温高压蒸汽。

锅炉内的水通过循环系统不断循环，从而保持锅炉内的水位和温度稳定。

四、汽轮机发电高温高压蒸汽通过输送系统进入汽轮机，驱动汽轮机转动。

汽轮机是火力发电厂的核心设备，其运转方式分为凝汽式和过热式两种。

汽轮机的转动驱动发电机发电，将机械能转化为电能。

五、发电系统发电机产生的交流电经过变压器升压后，通过输电线路输送到变电站，再经过变电站的升压、配电等处理，最终供应给用户使用。

六、余热回收火力发电厂在发电过程中会产生大量的余热。

为了提高能源利用效率，火力发电厂通常会安装余热回收装置，将发电过程中的余热用于供热、供蒸汽或其他用途。

七、废气处理火力发电厂的燃烧过程会产生大量的废气，其中包括二氧化硫、氮氧化物等有害气体。

为了保护环境和人类健康，火力发电厂需要进行废气处理，采取脱硫、脱硝等技术手段减少有害气体的排放。

八、水处理火力发电厂在发电过程中需要大量的水，包括锅炉补水、冷却塔补水等。

为了保证水质符合要求，火力发电厂需要进行水处理，包括除盐、软化等工艺。

九、运行维护火力发电厂需要进行日常的运行维护工作，包括设备巡检、设备维修、设备更换等。

这些工作的目的是确保发电设备的正常运行，提高发电效率和可靠性。

总结起来，火力发电厂的工作流程包括燃料供给、燃烧过程、锅炉和热交换、汽轮机发电、发电系统、余热回收、废气处理、水处理以及运行维护等环节。

火电厂工艺流程火力发电厂。

以煤、石油或天然气作为燃料的发电厂统称为火电厂1、火电厂的分类（1）按燃料分类：①燃煤发电厂，即以煤作为燃料的发电厂；邹县、石横青岛等电厂②燃油发电厂，即以石油（实际是提取汽油、煤油、柴油后的渣油）为燃料的发电厂；辛电电厂③燃气发电厂，即以天然气、煤气等可燃气体为燃料的发电厂；④余热发电厂，即用工业企业的各种余热进行发电的发电厂。

此外还有利用垃圾及工业废料作燃料的发电厂。

（2）按原动机分类：凝汽式汽轮机发电厂、燃汽轮机发电厂、内燃机发电厂和蒸汽-燃汽轮机发电厂等。

（3）按供出能源分类：①凝汽式发电厂，即只向外供应电能的电厂；②热电厂，即同时向外供应电能和热能的电厂。

（ 4）按发电厂总装机容量的多少分类：①容量发电厂，其装机总容量在100MW以下的发电厂；②中容量发电厂，其装机总容量在100～250MW范围内的发电厂；③大中容量发电厂，其装机总容量在250～600MW范围内的发电厂；④大容量发电厂，其装机总容量在600～1000MW范围内的发电厂；⑤特大容量发电厂，其装机容量在1000MW及以上的发电厂。

（5）按蒸汽压力和温度分类：①中低压发电厂，其蒸汽压力在3.92MPa（40kgf／cm2）、温度为450℃的发电厂，单机功率小于25MW；地方热电厂。

②高压发电厂，其蒸汽压力一般为9.9MPa（101kgf／cm2）、温度为540℃的发电厂，单机功率小于100MW；③超高压发电厂，其蒸汽压力一般为13.83MPa（141kgf／cm2）、温度为540／540℃的发电厂，单机功率小于200MW；④亚临界压力发电厂，其蒸汽压力一般为16.77MPa（171 kgf／cm2）、温度为540／540℃的发电厂，单机功率为30OMW直至1O00MW不等；⑤超临界压力发电厂，其蒸汽压力大于22.llMPa（225.6kgf／cm2）、温度为550／550℃的发电厂，机组功率为600MW及以上，德国的施瓦茨电厂;⑥超超临界压力发电厂, 其蒸汽压力不低于31 MPa、温度为593℃.水的临界压力：22.12兆帕；临界温度：374.15℃（6）按供电范围分类：①区域性发电厂，在电网内运行，承担一定区域性供电的大中型发电厂；②孤立发电厂，是不并入电网内，单独运行的发电厂；③自备发电厂，由大型企业自己建造，主要供本单位用电的发电厂（一般也与电网相连）。

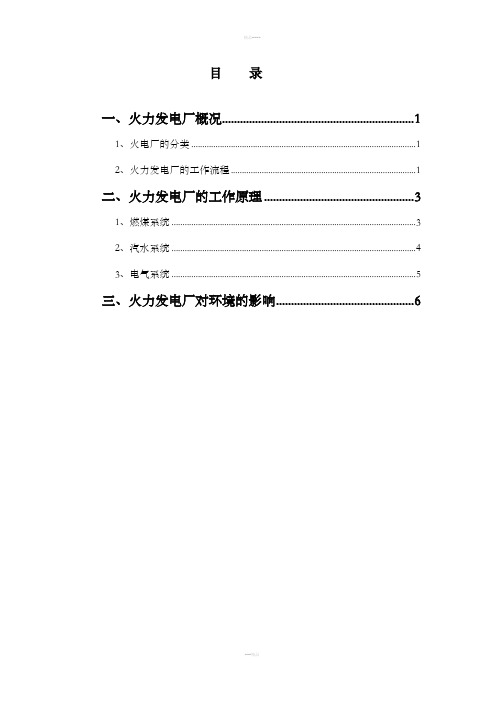

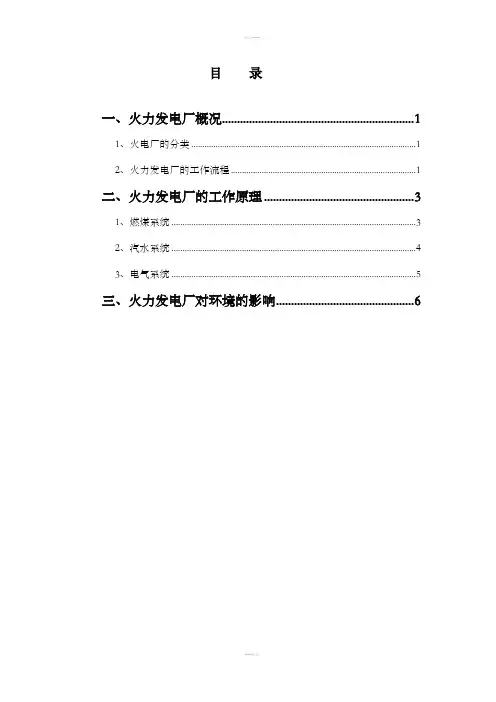

目录一、火力发电厂概况 (1)1、火电厂的分类 (1)2、火力发电厂的工作流程 (1)二、火力发电厂的工作原理 (3)1、燃煤系统 (3)2、汽水系统 (4)3、电气系统 (5)三、火力发电厂对环境的影响 (6)一、火力发电厂概况1、火电厂的分类（1）按燃料分类：①燃煤发电厂，即以煤作为燃料的发电厂；②燃油发电厂，即以石油（实际是提取汽油、煤油、柴油后的渣油）为燃料的发电厂；③燃气发电厂，即以天然气、煤气等可燃气体为燃料的发电厂；④余热发电厂，即用工业企业的各种余热进行发电的发电厂。

此外还有利用垃圾及工业废料作燃料的发电厂。

（2）按原动机分类：凝汽式汽轮机发电厂、燃汽轮机发电厂、内燃机发电厂和蒸汽-燃汽轮机发电厂等。

（3）按供出能源分类：①凝汽式发电厂，即只向外供应电能的电厂；②热电厂，即同时向外供应电能和热能的电厂。

图1 火力发电厂总图2、火力发电厂的工作流程现代化火电厂是一个庞大而又复杂的生产电能与热能的工厂。

它由下列5个系统组成：①燃料系统。

②燃烧系统。

③汽水系统。

④电气系统。

在上述系统中，最主要的设备是锅炉、汽轮机和发电机，它们安装在发电厂的主厂房内。

主变压器和配电装置一般装放在独立的建筑物内或户外，其他辅助设备如给水系统、供水设备、水处理设备、除尘设备、燃料储运设备等，有的安装在主厂房内，有的则安装在辅助建筑中或在露天场地。

火电厂基本生产过程是，燃料在锅炉中燃烧，将其热量释放出来，传给锅炉中的水，从而产生高温高压蒸汽；蒸汽通过汽轮机又将热能转化为旋转动力，以驱动发电机输出电能。

到80年代为止，世界上最好的火电厂的效率达到40%，即把燃料中40%的热能转化为电能。

在上述系统的所有设备中，最主要的设备是锅炉、汽轮机和发电机，它们安装在发电厂的主厂房内。

主变压器和配电设备一般是安装在独立的建筑物内和户外；其他辅助设备如给水系统、供水设备、水处理设备、除尘设备、燃料储运设备等，有的安装在主厂房内，有的则是安装在辅助建筑中或在露天场地。

火力发电厂的基本生产过程这里介绍的是汽轮机发电的基本生产过程。

火力发电厂的燃料主要有煤、石油（主要是重油、天然气）。

我国的火电厂以燃煤为主，过去曾建过一批燃油电厂，目前的政策是尽量压缩烧油电厂，新建电厂全部烧煤。

火力发电厂由三大主要设备——锅炉、汽轮机、发电机及相应辅助设备组成，它们通过管道或线路相连构成生产主系统，即燃烧系统、汽水系统和电气系统。

其生产过程简介如下。

1．燃烧系统燃烧系统如图2－l 所示，包括锅炉的燃烧部分和输煤、除灰和烟气排放系统等。

煤由皮带输送到锅炉车间的煤斗，进入磨煤机磨成煤粉，然后与经过预热器预热的空气一起喷入炉内燃烧，将煤的化学能转换成热能，烟气经除尘器清除灰分后，由引风机抽出，经高大的烟囱排入大气。

炉渣和除尘器下部的细灰由灰渣泵排至灰场。

2．汽水系统汽水系统流程如图2－2 所示，包括锅炉、汽轮机、凝汽器及给水泵等组成的汽水循环和水处理系统、冷却水系统等。

水在锅炉中加热后蒸发成蒸汽，经过热器进一步加热，成为具有规定压力和温度的过热蒸汽，然后经过管道送入汽轮机。

在汽轮机中，蒸汽不断膨胀，高速流动，冲击汽轮机的转子，以额定转速（3000r／min）旋转，将热能转换成机械能，带动与汽轮机同轴的发电机发电。

在膨胀过程中，蒸汽的压力和温度不断降低。

蒸汽做功后从汽轮机下部排出。

排出的蒸汽称为乏汽，它排入凝汽器。

在凝汽器中，汽轮机的乏汽被冷却水冷却，凝结成水。

凝汽器下部所凝结的水由凝结水泵升压后进入低压加热器和除氧器，提高水温并除去水中的氧（以防止腐蚀炉管等），再由给水泵进一步升压，然后进入高压加热器，回到锅炉，完成水—蒸汽—水的循环。

给水泵以后的凝结水称为给水。

汽水系统中的蒸汽和凝结水在循环过程中总有一些损失，因此，必须不断向给水系统补充经过化学处理的水。

补给水进入除氧器，同凝结水一块由给水泵打入锅炉。

3．电气系统电气系统包括发电机、励磁系统、厂用电系统和升压变电站等。

发电机的机端电压和电流随其容量不同而变化，其电压一般在10～20kV 之间，电流可达数千安至20kA。

⽕⼒发电⼚的⽣产⼯艺流程及产污环节分析⽕⼒发电⼚的⽣产⼯艺流程及产污环节分析以煤、⽯油或天然⽓作为燃料的发电⼚统称为⽕电⼚。

⼀、⽕电⼚的⽣产流程及特点⽕电⼚的种类虽很多，但从能量转换的观点分析，其⽣产过程却是基本相同的，概括地说是把燃料（煤）中含有的化学能转变为电能的过程。

整个⽣产过程可分为三个阶段：①燃料的化学能在锅炉中转变为热能，加热锅炉中的⽔使之变为蒸汽，称为燃烧系统；②锅炉产⽣的蒸汽进⼊汽轮机，推动汽轮机旋转，将热能转变为机械能，称为汽⽔系统；③由汽轮机旋转的机械能带动发电机发电，把机械能变为电能，称为电⽓系统。

其基本⽣产流程为：与⽔电⼚和其他类型的电⼚相⽐，⽕电⼚有如下特点：（1）⽕电⼚布局灵活，装机容量的⼤⼩可按需要决定。

（2）⽕电⼚建造⼯期短，⼀般为⽔电⼚的⼀半甚⾄更短。

⼀次性建造投资少，仅为⽔电⼚的⼀半左右。

（3）⽕电⼚耗煤量⼤，⽬前发电⽤煤约占全国煤碳总产量的25％左右，加上运煤费⽤和⼤量⽤⽔，其⽣产成本⽐⽔⼒发电要⾼3～4倍。

（4）⽕电⼚动⼒设备繁多，发电机组控制操作复杂，⼚⽤电量和运燃料燃烧的热能锅炉⾼温⾼压⽔蒸汽汽轮机机械能发电机电能变压器电⼒系统的⾏⼈员都多于⽔电⼚，运⾏费⽤⾼。

（5）汽轮机开、停机过程时间长，耗资⼤，不宜作为调峰电源⽤。

（6）⽕电⼚对空⽓和环境的污染⼤。

⼆、⽕⼒发电⼚的主要⽣产系统包括汽⽔系统、燃烧系统和电⽓系统，现分述如下：2.1汽⽔系统⽕⼒发电⼚的汽⽔系统由锅炉、汽轮机、凝汽器和给⽔泵等组成，它包括汽⽔循环、化学⽔处理和冷却⽔系汽⽔系统流程如图1-1。

⽔在锅炉中被加热成蒸汽，经过热器进⼀步加热后变成过热蒸汽，再通过主蒸汽管道进⼊汽轮机。

由于蒸汽不断膨胀，⾼速流动的蒸汽冲动汽轮机的叶⽚转动从⽽带动发电机发电。

为了进⼀步提⾼其热效率，⼀般都从汽轮机的某些中间级后抽出做过功的部分蒸汽，⽤以加热给⽔。

在现代⼤型机组中都采⽤这种给⽔回热循环。

此外在超⾼压机组中还采⽤再热循环，即把做过⼀段功的蒸汽从汽轮机的某⼀中间级全部抽出，送到锅炉的再热器中加热后再引⼊汽轮机的以后⼏级中继续膨胀做功。

火电厂工艺流程范文
一、火电厂的工艺流程
火电厂的工艺流程可以分成三个主要的环节：水的处理、燃烧和动力生产。

1、水处理：首先，火电厂要求给定的水质标准，通过去除有害物质和其他污染物，经过调节、分离、净化和稳定水，使其达到技术要求。

2、燃烧：利用燃料的燃烧，将其转化为热能，并且在发生反应过程中进行脱硫、脱硝、除尘等污染物控制工艺，以达到环境保护的要求。

3、动力生产：在发电机轴上安装汽轮机，利用水的热能转化为机械能，进而经过变压变流器调节频率、相位、强度等，使电能最终输出，进行变电站，统一成系统电能供用户使用。

二、火电厂工艺流程控制
火电厂的工艺流程是由机械、电气、计算机等一系列自动化控制系统设计完成的，其主要控制系统构成如下：
1、自动化控制系统：包括汽轮机智能控制系统、炉控系统、蒸汽管道控制系统、系统构造控制系统等。

2、热力系统：包括发热系统、冷却系统、给水系统、排水系统等，用于根据台区要求调节机械能的输出。

3、电气部分：包括发电机、限流器、传动系统、分布式控制系统、电力度系统等，用于根据发电机的性能。

火力发电厂工艺流程简介火力发电厂是一种利用燃料燃烧产生热能，通过热能转化为机械能，再由发电机将机械能转化为电能的电力发电设备。

它是一种重要的能源供应方式，广泛应用于工业、商业和居民用电领域。

下面将对火力发电厂的工艺流程进行简要介绍。

火力发电厂的工艺流程主要分为燃烧系统、锅炉系统、汽轮机系统、发电机系统和辅助系统。

首先是燃烧系统。

燃烧系统主要由燃料处理、燃烧器和炉膛组成。

燃料处理包括燃料的储存、输送和准备，通常包括煤场、煤仓、输煤系统等设备。

燃烧器是将燃料与空气混合并点燃的设备，它能够提供所需的燃料燃烧所需的氧气。

炉膛是进行燃料燃烧的空间，它能够提供充足的燃料燃烧时间和空间，从而使燃料能够充分燃烧，释放出更多的热能。

接下来是锅炉系统。

锅炉是将燃烧产生的热能转化为水蒸汽的设备。

锅炉系统主要由炉膛、过热器、再热器、空预器、经济器、空气与烟气系统等组成。

炉膛是将燃料燃烧产生的热能传递给水的空间，它通常采用水冷壁结构，能够有效地吸收炉膛内部的热能。

过热器是将饱和蒸汽加热至高温的设备，它能够提高蒸汽的温度和压力，提高汽轮机的效率。

再热器是将蒸汽重新加热至高温的设备，它能够提高蒸汽的温度，提高汽轮机的效率。

空预器是将燃烧产生的烟气与空气进行热交换的设备，它能够提高锅炉的热效率。

经济器是将烟气中的余热转化为水的设备，它能够提高锅炉的热效率。

空气与烟气系统包括引风机、排风机、风管等设备，它们能够提供所需的空气和排出燃烧产生的烟气。

然后是汽轮机系统。

汽轮机是将蒸汽的热能转化为机械能的设备。

汽轮机系统主要由高压缸、中压缸、低压缸和凝汽器组成。

高压缸是将高温高压蒸汽的热能转化为机械能的设备，中压缸和低压缸是将中温中压和低温低压蒸汽的热能转化为机械能的设备。

凝汽器是将汽轮机排出的低温低压蒸汽冷凝为水的设备，它能够回收蒸汽中的热能，提高汽轮机的效率。

接着是发电机系统。

发电机是将汽轮机输出的机械能转化为电能的设备。

发电机系统主要由发电机、励磁系统和变压器组成。

火力发电厂生产工艺流程
火力发电厂生产工艺流程包括燃料供应与储存、锅炉燃烧、蒸汽发生与动力转换以及废气处理等环节。

为了产生电力，火力发电厂需要经过一系列的工艺流程。

以下是典型的火力发电厂生产工艺流程的简要描述。

首先，火力发电厂需要提供燃料供应与储存。

燃煤电厂的燃料一般为煤炭，而燃气电厂则需要天然气或其他燃气。

燃料被送到火力发电厂的存储罐或煤堆中，然后通过输送带或其他方式送入锅炉燃烧区。

接下来是锅炉燃烧阶段。

燃料经过破碎、干燥和预处理等步骤后被送入锅炉的燃烧室中进行燃烧。

在燃烧过程中，燃料与空气混合并燃烧产生高温燃烧气体。

然后是蒸汽发生与动力转换。

在锅炉中，燃烧释放的高温气体通过锅炉管道传热给水，使水变成蒸汽。

蒸汽驱动涡轮机转动，涡轮机与发电机相连接，产生电能。

这个过程称为蒸汽动力循环。

最后是废气处理。

燃烧过程中产生的废气包含大量的二氧化碳和其他有害物质。

为了减少对环境的污染，火力发电厂通常采取措施进行废气处理。

常见的处理方法包括脱硫、脱硝和除尘等。

脱硫主要是通过添加石灰石或其他脱硫剂，将二氧化硫转化为石膏等可回收材料。

脱硝则通过在燃烧过程中加入氨水或尿素，将氮氧化物转化为氮气和水。

除尘则通过过滤或静电除尘等方式去除烟尘。

总结起来，火力发电厂的生产工艺流程主要包括燃料供应与储存、锅炉燃烧、蒸汽发生与动力转换以及废气处理等环节。

通过这些工艺流程，火力发电厂能够高效地将燃料转化为电能，并且尽量减少对环境的污染。
