火电厂工艺流程课件

火电厂工艺流程课件
发电工艺流程的组成
发电工艺流程主要由燃料系统、锅炉系统、汽轮机系统、发电机系统等组成。
发电工艺流程的流程
燃料在锅炉中燃烧产生蒸汽，蒸汽通过管道进入汽轮机，驱动汽轮机转动，进 而驱动发电机进行发电。
主要设备及功能介绍
燃料系统
燃料系统主要包括燃料储存设备、燃 料输送设备、燃料控制设备等，负责
提供燃料并控制燃料的供应量。
锅炉的构造与工作原理
锅炉构造
锅炉主要由锅筒、水 冷壁、过热器、省煤 器等组成。
锅筒功能
锅筒是锅炉中最重要 的部分，它储存着饱 和蒸汽，并对其进行 加热。
水冷壁作用
水冷壁是锅炉的第二 大部件，它的主要作 用是吸收炉膛内的热 量，将水加热成饱和 蒸汽。
过热器功能
过热器的主要功能是 将饱和蒸汽加热成过 热蒸汽，提高蒸汽的 温度和压力。
汽轮机系统
汽轮机系统主要包括汽轮机、凝汽器 、除氧器等设备，负责将蒸汽转化为 旋转动能，并驱动发电机进行发电。
锅炉系统
锅炉系统主要包括锅炉本体、水系统 、烟气系统等，负责将燃料燃烧产生 的热能转化为蒸汽。
发电机系统
发电机系统主要包括发电机、励磁机 等设备，负责将旋转动能转化为电能 。
04
锅炉系统与蒸汽动力流程
03
汽轮机系统与发电工艺流程
汽轮机的构造与工作原理
汽轮机的构造
汽轮机主要由转动部分和固定部分组成。转动部 分包括转子和叶片，固定部分包括汽缸、喷嘴、 隔板、轴承等。
汽轮机的工作原理
蒸汽通过喷嘴进入汽轮机，经过叶片的引导，将 蒸汽的动能转化为转子的旋转动能，从而驱动发 电机进行发电。
发电工艺流程的组成与流程
省煤器功能
省煤器的主要功能是 将烟气中的余热加热 进入锅炉的水，提高 水的温度，减少锅炉 的能耗。

火力发电厂生产流程ppt课件

火力发电厂生产流程ppt课件

二次风
脱硝设备
空预器
电除尘
脱
硫
塔
一次风机
热一次风 冷一次风
送风机
引风机
16
二、火力发电设备系统介绍——锅炉设 备系统
三期锅炉风烟系统
脱硝系统：我厂三期脱硝采用 SCR法，向烟气中喷入氨将NOx 还原成H2O和N2，以降低烟气中 NOx的浓度，达到环保要求。
二次风
脱硝设备
空预器
电除尘
脱
硫
塔
一次风机
热一次风 冷一次风
一级钢带
碎渣机
渣 仓
9
二、火力发电设备系统介绍——锅炉设 备系统
三期锅炉制粉、燃烧及除渣系统
煤粉燃
烧器，
每层四
只，共
原 煤
六层
仓
给煤机 冷一次风 热一次风 磨煤机
一级钢带
碎渣机
渣 仓
10
二、火力发电设备系统介绍——锅炉设 备系统
三期锅炉制粉、燃烧及除渣系统
干排渣系统 一级钢带
原 煤 仓
给煤机 冷一次风 热一次风 磨煤机
三期锅炉汽水及启动系统
主蒸汽 汽 水 分 离 器
过热器
再热器
储
水 箱
过热器:将饱和蒸汽加热成 具有一定过热度的新蒸汽送
至汽轮机高压缸作功
省煤器
炉循泵
给水泵
22
二、火力发电设备系统介绍——锅炉设
三期锅炉汽水及启动系统
主蒸汽 汽 水 分 离 器
过热器
备系统
汽水分离器:启 动及湿态时起 汽水分离的作 用，共四只
送风机
引风机
17
二、火力发电设备系统介绍——锅炉设 备系统
三期锅炉风烟系统

火力发电厂生产过程培训教材课件

火力发电厂生产过程培训教材课件
安全检查
建立安全检查制度，定期对生产设备、安全设施等进行检查，及时 发现并消除安全隐患。
环保技术与设备应用
1 2
环保设备
安装烟气脱硫、脱硝、除尘等环保设备，降低污 染物排放。
废水处理
建立废水处理系统，对生产过程中产生的废水进 行分类处理，确保废水达标排放。
3
噪声控制
采取降噪措施，减少噪音对周边环境的影响。
输电线路输送到电力网络。
电气系统的功能
03
电气系统的主要功能是发电、输电、配电，确保电力系统的稳
定运行。
电气系统的运行与维护
电气系统的运行
火力发电厂运行人员需根据电网负荷需求，操作电气系统设备， 确保电力生产正常进行。
电气系统的维护
定期对电气系统设备进行检查、维护和保养，确保设备安全可靠 运行。
常见故障及处理
蒸汽系统的维护
为了保持蒸汽系统的正常运行，必须定期进行维护和检修。维护工作包括检查各 个设备的磨损和腐蚀情况、清理管道中的沉积物、更换损坏的部件等。同时，还 需要对蒸汽系统进行定期的清洗和保养，以保持系统的清洁和正常运行。
04 发电机组与电气 系统
发电机组的基本原理与结构
发电机组的基本原理
火力发电厂利用煤、石油或天然气等化石燃料燃烧产生的 热能，通过锅炉产生高温高压蒸汽，驱动汽轮机转动，进 而带动发电机发电。
规范。
燃气输送系统
介绍燃气输送管道、阀门、流量计 等设备的用途、参数、工作原理和 维护方法。
燃气喷射系统
详细说明燃气喷射装置的构造、工 作原理和调整方法，以及燃气喷射 系统的组成和操作规程。
03 锅炉与蒸汽系统
锅炉的基本原理与结构
锅炉的基本原理
锅炉是火力发电厂中的核心设备，通过燃烧燃料产生高温高压蒸汽，以推动汽轮机转动，从而驱动发电机产生电 能。其基本原理是能量转换，即将燃料的化学能转化为热能、机械能和电能。

火力发电厂生产流程及原理PPT课件

火力发电厂生产流程及原理PPT课件

汽轮机的型号：如N200-130/535/535
N300-16.7/538/538
6、汽轮发电机与励磁机
转子：有良好导磁性能的合金钢制成，绕组外接直流 励磁电源，产生磁场；氢（水）内冷
定子：由铁芯、绕组和外壳等组成，铁芯由环形硅钢 片叠压而成；水内冷
励磁机：向发电机转子绕组提供直流励磁电源；
.
13
四、发电厂热力系统
5、厂用电率：厂用电占总发电量的百分率，大 约在5%--10 %之内；
6、供电标准煤耗率：扣除厂用电的标准煤耗率
600
煤粉炉 煤粉炉 煤粉炉（引） 煤粉炉
.
9
2、锅炉热效率与锅炉型号
锅炉热效率：蒸汽在炉内吸热量占燃料发热量的百 分比。电站锅炉一般在90%以上。
锅炉型号：如HG670/13.7—540/540—7 HG----哈尔滨锅炉厂； DG----东锅；SG---上锅；WG---武锅；BG---北锅 锅炉分类（按水循环方式）：自然循环炉，强制循环
1、锅炉汽水系统：主给水管→给水操作台→省煤器 →汽包→下降管→下联箱→水冷壁→汽包→过热器 →锅炉主汽门（或集汽联箱）出口。
2、主蒸汽系统及再热蒸汽系统 ：（主蒸汽）锅炉主 汽门（或集汽联箱）→主蒸汽管→汽机自动主汽门 之前 ；
（再热蒸汽）汽机高压缸出口→再热器冷段管→再热 器→再热器热段管→汽机中压缸进口 。
器→空预器→热风道→磨煤机 →粗分器→细分器→排粉机→燃烧器→炉膛；
（烟）炉膛→屏过→对流过热器→省煤器→空预器→ 除尘器→引风机→烟囱→大气。 （图）
灰渣系统：（炉渣）炉膛冷灰斗→除渣装置→冲灰
沟→灰渣泵→输灰管→灰场。 （飞灰）除尘器→集灰斗→除灰装置→运灰车→灰加
工厂。

火力发电厂的生产过程培训课件

火力发电厂的生产过程培训课件

灰渣处理与排放
灰渣收集
收集锅炉燃烧产生的灰渣，进行初步处理和输送。
处理设施
灰渣经过处理后可作为建筑材料、化工原料等再利用。
排放控制
通过除尘、脱硫、脱硝等措施减少污染物排放，符合环保标准。
03
安全与环境保护
安全操作规程
总结词
遵守安全操作规程是保障火力发电厂安全运行的基础。
详细描述
火力发电厂的安全操作规程包括但不限于设备操作、维护保养、危险 品管理等内容，员工必须严格遵守，确保生产过程的安全可控。
介绍了汽水系统的流程、设备及运行管理，使学员了解如 何监控水位、温度和压力等参数，确保蒸汽品质。
电气与控制系统应用
讲解了发电厂的电气系统和控制系统的基本知识，使学员 掌握基本的操作和维护技能。
实际操作演练
模拟操作
学员通过模拟操作软件，进行火 力发电厂生产过程的模拟演练， 提高实际操作能力。
故障处理
燃料管理
合理安排燃料采购、储存 和输送，确保生产连续性 和经济性。
燃烧系统与锅炉
燃烧系统
效率优化
包括燃烧室、送风系统和排烟系统， 用于维持燃料充分燃烧。
通过调整燃烧和控制系统，提高锅炉 效率并降低污染物排放。
锅炉
将燃烧产生的热量转化为蒸汽或高温 水，驱动汽轮机发电。
汽轮机与发电机
汽轮机
利用蒸汽驱动涡轮旋转，将热能 转换为机械能。
设备日常检查
日常巡检
定期对设备进行巡检，检查设备的运行状态、温度、压力、振动 等参数是否正常。
仪表监测
通过仪表盘、控制面板等设备监测设备的运行数据，确保设备在 正常范围内运行。
异常情况处理
发现异常情况时，及时采取措施处理，防止设备故障扩大。

2024年度火力发电厂生产过程培训教材课件

2024年度火力发电厂生产过程培训教材课件

未来火力发电厂的发展策略与建议
加强技术创新
持续研发清洁高效发电技术，降 低污染物排放。
加强政策引导
制定相关政策，鼓励火力发电厂 向清洁、高效、智能化方向发展。
推进智能化改造
应用智能化、自动化技术，提高 运行效率和管理水平。
2024/3/24
加强国际合作与交流
学习借鉴国际先进经验和技术， 推动火力发电行业的可持续发展。
阐述发电机组产生的电能如何输出并接入电网，包括升压变压器、 开关设备、保护装置等设备的作用及要求。
发电效率与节能环保
分析火力发电厂的发电效率及影响因素，探讨提高发电效率的措施 以及节能环保技术在火力发电中的应用。
10
辅助系统与生产保障
燃料供应与储运系统
介绍火力发电厂燃料供应及储运系统 的构成及作用，包括燃料的采购、运 输、储存、配送等环节。
提高经济效益。
优化调整策略
根据电力市场需求和燃料价格变 化等因素，及时调整生产计划和 运行方式，实现生产过程的优化。
技术创新与应用
鼓励和支持技术创新和应用，引 进先进的生产技术和设备，提高 火力发电厂的竞争力和可持续发
展能力。
2024/3/24
21
05
火力发电厂的技术改造与创新
2024/3/24
22
2024/3/24
6
02
火力发电厂的生产过程
2024/3/24
7
燃料燃烧与热能转换
1 2
燃料的种类与特性 介绍火力发电厂常用的燃料，如煤、油、天然气 等，并分析其燃烧特性、热值及环保性能。
燃烧设备与燃烧过程 详细介绍锅炉的构造、工作原理及燃烧过程，包 括燃料的破碎、输送、燃烧及烟气排放等环节。

火电厂生产过程课件

火电厂生产过程课件

测量仪表
通过各种传感器和测量仪表实时监测各参数 值。
监控与报警
通过监控系统实时显示各设备的运行状态， 当出现异常时发出报警信号。
03
火电厂设备与装置
燃烧设备
煤斗与给煤机
煤斗用于储存和预处理煤，给煤机则 负责将煤均匀地送入燃烧室。
磨煤机
将原煤磨成细粉，提高煤的燃烧效率 。
燃烧器
将煤粉和空气混合后送入炉膛燃烧， 产生高温高压的烟气。
提高人民生活水平
火电厂提供的电能是现代 社会运转的基础，保障了 人民生活水平的提高。
火电厂的分类与组成
火电厂的分类
根据燃料类型和燃烧方式的不同，火 电厂可以分为燃煤电厂、燃油电厂、 燃气电厂等类型。
火电厂的组成
火电厂主要由燃烧系统、汽水系统、 电气系统等组成，其中燃烧系统是火 电厂的核心部分，负责将燃料燃烧产 生的热能转换成蒸汽或热水的能量。
02
火电厂生产流程
燃烧系统流程
燃料运输
将煤从储煤场运至电厂 ，通过输煤皮带、给煤 机等设备送入磨煤机。
磨煤与干燥
将原煤磨成煤粉，并通 过热风干燥，使煤粉达
到燃烧要求。
燃烧与烟气
煤粉与热空气混合后进 入炉膛燃烧，产生高温
烟气。
除尘与脱硫
高温烟气经过除尘器除 去飞灰，再经过脱硫装
置脱去二氧化硫。
汽水系统流程
高效燃烧技术
采用先进的燃烧控制技术，优化燃料与空气的混合比，提高燃料的燃烧效率， 减少不完全燃烧损失。
污染物减排
通过采用低氮燃烧技术、烟气脱硫脱硝等措施，降低燃烧过程中产生的氮氧化 物、硫氧化物和颗粒物等污染物的排放。
智能化与自动化技术的应用
智能控制系统

火力发电厂生产流程培训课件(ppt 23页)

火力发电厂生产流程培训课件(ppt 23页)

能量转换流程（一）
化学能转为热能： 火力发电厂是将燃料（煤、油、天然气等）
的化学能变成电能的工厂。原煤经过皮带运 输到原煤仓，经煤粉制备系统（磨煤机等） 加工成煤粉，煤粉通过燃烧器送到锅炉的炉 膛中燃烧，放出热能。
能量转换流程（二）
热能转为动能：
在锅炉的水冷壁管中的水，吸收炉膛中的热 量后，变成饱和蒸汽。饱和蒸汽同水形成的 汽水混合物在汽包中分离。饱和蒸汽流经过 热器时，进一步吸收烟气中的热量变成过热 蒸汽，并通过蒸汽管道送到汽轮机中。过热 蒸汽在汽轮机的喷管中，将热能变成动能， 形成高速汽流。
能量转换流程（三）
动能转为机械能： 高速汽流冲动叶轮，产生回转力于轮翼，带
动汽轮机高速转动，动能就转变为机械能。
能量转换流程（四）
机械能转为电能： 发电机在汽轮机的带动下高速旋转，作切割
磁力线运动，从而完成由机械能转化为电能 的过程，电能通过变压器、开关、线路送到 电力系统及用户。
火力发电厂 生产流程
前言
火力发电一般是指利用石油、煤炭和天然气 等燃料燃烧时产生的热能来加热水，使水变 成高温、高压水蒸气，然后再由水蒸气推动 发电机来发电的方式的总称。把锅炉、汽轮 机及其辅助设备按汽水循环过程用管道和附 件连接起来所构成的系统，叫做发电厂的热 力系统。下面简单的介绍一下火力发电厂的 基本工艺流程：
水及蒸汽流程（三）
在汽包中已汽化的蒸汽，进入过热器的管道 中，进一步的吸收热能，变成过热蒸汽，进 入汽机高压缸做功。为了提高热效率，做完 功的水蒸汽通过高排逆止门进入再热器进行 二次加热，然后进入中压缸做功，从中压缸 引出进入对称的低压缸，去推动汽轮发电机 发电。已经作过功的蒸汽流经凝汽器水冷， 成为40度左右的饱和水作为再利用水，周而 复始。

简述火力发电厂的生产过程PPT课件

简述火力发电厂的生产过程PPT课件

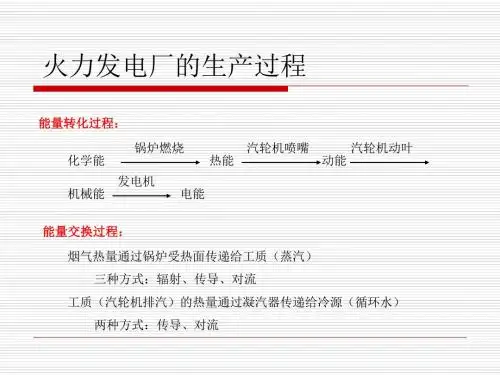

火力发电厂的生产过程
能量转化过程：
化学能
锅炉燃烧
汽轮机喷嘴
汽轮机动叶
热能
动能
发电机
机械能
电能
能量交换过程： 烟气热量通过锅炉受热面传递给工质（蒸汽） 三种方式：辐射、传导、对流 工质（汽轮机排汽）的热量通过凝汽器传递给冷源（循环水） 两种方式：传导、对流
火力发电厂的生产过程
火力发电厂三个主要流程： 流程一：燃烧流程
系
输煤系统
统
除灰系统
火力发电厂中的主要辅助系统
厂用电系统
直流系统
化学水处理系统
公
辅助蒸汽系统
用 主
压缩空气系统
要
开式冷却水系统
系 统
闭式冷却水系统
废水处理系统
学习小结
锅炉、汽机分别有哪些主要设备？ 锅炉、汽机主要设备的作用是什么？ (除氧器、凝汽器、空预器、磨煤机) 发电厂电气系统有哪些电压等级？指出每个
三、降低厂用电率
降低空预器漏风 机组采用滑压方式运行 保证汽泵运行的可靠性，减少电泵运行时间 合理分配各制粉系统出力 合理的循环泵运行方式 减少工作泵与备用泵并列运行的时间 加装变频器
四、提高自动化水平 采用运行优化系统
在变工况运行过程中，机组的参数会发生波动，在DCS系统的控制下，各参 数会很快被调到原来的设计值。手动调整的话，不仅非常累人，而且调节的 品质也会变差，即使是经验丰富的人也没有DCS系统调节的速度快，精度高。 运行优化系统会根据测得的实时数据，尤其是关系到经济性的重要参数，进 行分析计算，得出各个经济指标的数据，帮助运行人员修正运行中各项设定 值，达到优化机组运行的目的。 加强对DCS及自动化系统的调整维护，避免随便退出自动运行。

火力发电厂生产过程培训教材课件

火力发电厂生产过程培训教材课件
过程中的安全。
安全制度建设
建立健全各项安全管理制度和 操作规程，明确各级人员的安 全职责。
安全培训与教育
定期开安全培训和教育工作 ，提高员工的安全意识和技能 水平。
安全检查与隐患排查
定期进行安全检查和隐患排查 ，及时发现和整改存在的安全
隐患。
火力发电厂的环保措施
废气治理
采用高效除尘、脱硫、 脱硝等环保技术，降低 烟气中的污染物排放。
火力发电厂的生产流程
01
02
03
燃料的燃烧
煤、石油、天然气等燃料 在锅炉中燃烧，产生高温 高压蒸汽。
蒸汽的发电
高温高压蒸汽通过汽轮机 驱动发电机发电。
冷凝与循环
蒸汽经过冷凝器凝结成水 ，再通过给水泵和锅炉进 行循环利用。
火力发电厂的重要性
提供稳定可靠的电力
推动科技进步
火力发电厂作为大规模、集中化的能 源转换工厂，能够提供稳定可靠的电 力供应，保障国家能源安全。
详细描述
电气系统的流程包括发电机、励磁机、变压器和输电线。发电机将汽轮机的机械 能转化为电能，励磁机提供磁场，使发电机产生交流电。变压器将电压升高或降 低以满足输电需求，输电线将电能传输到电网。
04
CHAPTER
火力发电厂的安全与环保
火力发电厂的安全管理
安全管理原则
遵循“安全第一，预防为主” 的原则，确保火力发电厂生产
锅炉需要定期进行维护和保养，以确保 其正常运行和安全性。
燃料在炉膛内燃烧，释放出化学能，加 热锅炉内的水，使其转化为蒸汽。
详细描述
锅炉由炉膛、燃烧器、省煤器、空气预 热器等部分组成。
汽轮机设备
总结词：汽轮机是将蒸汽 的热能转化为机械能的设 备，是火力发电厂的重要 生产设备之一。

火电厂工艺流程ppt课件

火电厂工艺流程ppt课件
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
火电厂简介（一）
• 火电厂的分类
– 按燃料分类：
• 燃煤发电厂 (煤) • 燃油发电厂 (石油提取了汽油、煤油、柴油后的渣油) • 燃气发电厂 (天然气、煤气等) • 余热发电厂 (工业余热、垃圾或工业废料) • 生物发电厂 (桔杆、生物肥料)
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
主要设备简介
汽轮机
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
火电厂简介（三）
• 火电厂的种类虽然很多，但其生产过程不 外是利用燃料燃烧所发出的热量把水加热， 使水受热后变为蒸汽和过热蒸汽，过热蒸 汽推动汽轮机，汽轮机带动发电机，发电 机发出电能。___汽力发电厂
• 其能量转换过程也是相同的，即：燃料的 化学能热能机械能电能。
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
主要设备简介
发电机
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用

火电工艺课件

火电工艺课件

目录一、电力行业现状二、火力发电厂基本生产流程三、火力发电厂工艺流程四、火力发电厂自动化2.16 2.42 2.933.24 3.42 3.644.19 4.695.140123456200420052006200720082009201020112012全社会用电量全社会用电量（（单位单位：：万亿千瓦时万亿千瓦时））80.3%为火力发电82.6%为火力发电1345677.58910.511.4024681012发电装机增长图表发电装机增长图表（（单位单位：：亿千瓦亿千瓦））73.68%为火力发电中国电力结构电力行业现状燃煤火电厂全景图燃煤火电厂基本生产流程输煤系统锅炉汽轮机发电机制粉系统火力发电厂能量转换煤炭煤炭（（化学能化学能））—锅炉—水蒸气水蒸气（（热能热能））水蒸气水蒸气（（热能热能））—汽轮机—转子转子（（机械能机械能））转子转子（（机械能机械能））—发电机—电能火电厂工艺过程Copyright ©2005Hollysys. All Rights Reserved.Page 11火力发电工艺流程火力发电厂是将燃料(煤、油、天然气等)的化学能变成电能的工厂的化学能变成电能的工厂。

燃煤电厂是把原煤经过皮带运输到原煤仓燃煤电厂是把原煤经过皮带运输到原煤仓，，加工成煤粉后通过燃烧器送到锅炉的炉膛中燃烧送到锅炉的炉膛中燃烧，，放出热能放出热能。

在锅炉中的水在锅炉中的水，，吸收炉膛中的热量后吸收炉膛中的热量后，，变成饱和蒸汽变成饱和蒸汽，，经过热器经过热器，，成过热蒸汽过热蒸汽，，送到汽轮机中送到汽轮机中。

过热蒸汽在汽轮机的喷管中过热蒸汽在汽轮机的喷管中，，将热能变成动能将热能变成动能，，形成高速汽流形成高速汽流。

高速汽流冲动叶轮高速汽流冲动叶轮，，带动汽轮机高速转动带动汽轮机高速转动，，动能就转变为机械能动能就转变为机械能。

汽轮机带动发电机旋转而发出电来汽轮机带动发电机旋转而发出电来，，机械能就转变为电能机械能就转变为电能。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

汽轮机
●
主 要 设 备 简 介
汽轮机
●
主 要 设 备 简 介
发电机
线输送到电网。
●
主 要 设 备 简 介
汽轮发电机的作用是将汽轮机转动的机械能，转变成电能，通过母
发电机工作的机理是通过励磁机对发电机转子产生磁场，通过转子
的旋转，对静子线圈产生切割磁力线作用，从而在静子线圈上产生电
流。 发电机主要由转子、轴承、励磁机、密封油系统和发电机静子冷却
管内的水，使之成为饱和蒸气，然后继续过热成具有一定压力和温度 的过热蒸汽，通过主蒸汽管道送入汽轮机。
锅炉有两个主要系统，一个是汽水系统，另一个是燃烧系统。
汽水系统由省煤器、汽包、下降管、水冷壁、过热器等设备组成。
它的任务是使水吸收蒸发，最后成为具有一定参数的过热蒸汽。
燃烧系统由燃烧器、炉膛、烟道及空气预热器等组成。
锅 炉
●
主 要 设 备 简 介
供应商：哈尔滨汽轮机厂有限责任公司 型 号：HG--1025/17.5—YM24 形 式：亚临界、一次中间再热、自然循环、燃煤、汽包炉，单 炉膛、紧身封闭，四角切圆燃烧、平衡通风、固态排渣，全钢架悬 吊结构。 锅炉设备是由锅炉本体和辅助设备两大部分组成。构成锅炉本体的 主要部件有：
火电厂工艺流程介绍
培训课件
●火力发电厂简介 ●主要设备介绍 ●电厂工艺流程概述
一.火力发电厂简介
火力发电厂是利用煤、石油、天然气或其他燃料燃烧时所发出的热能来发电 的工厂。可以将火电厂分为不同的几个类型： 低压、中压、高压、超高压、亚临界、超临界、超超临界等几种电厂； 燃煤、燃油和燃气等几类电厂； 热电联产； 其生产过程简述如下：利用燃料中的化学能在锅炉中燃烧，转化为热能，这 种热能被锅炉中的水吸收成为具有一定温度、一定压力的蒸汽，这种具有相当热 量的蒸汽冲动汽轮机转动，使热能转化为动能——机械能，汽轮机借助于这个旋 转的动能带动发电机旋转，而发电机将赋予的机械能转变为电能。 其能量转换过程也是相同的，即：燃料的化学能热能机械能电能。
一.火力发电厂简介
锅 化学能 (燃料)
炉 蒸汽
发电机 电能
热能
机械能
一.火力发电厂简介
我厂外景
●
主 要 设 备 简 介
现代火电厂主要有锅炉、汽轮机、发电机三大核心设备。
炉
电
机
锅 炉
●
主 要 设 备 简 介
锅炉是火力发电厂的三大主机之一，它的作用是使燃料在炉膛中
燃烧成高温的烟气，烟气从水管外面流通时，把大部分的热量传递给
水系统组成。 供应商： 哈尔滨汽轮机厂有限责任公司 型 号： QFSN—300—2
发电机
●
主 要 设 备 简 介
电厂工艺流程概述
ห้องสมุดไป่ตู้ 电厂工艺流程概述
发电机
主变压器 配 电 装 置 升压变电所
励磁装置
输 电 线 路
厂用变压器
低压配电装置
厂用电系统
谢 谢 ！
2011年10月
1、锅炉本体 炉膛 汽包 过热器 省煤器 空气预热器 炉墙和钢架 2、锅炉辅助设备 送、引风机 给水泵 除尘器 制粉设备
锅 炉
●
主 要 设 备 简 介
汽轮机
●
主 要 设 备 简 介
汽轮机是将蒸汽的热力势能转换成机械能，借以拖动其他机械 旋转的原动机。为保证汽轮机安全经济地进行能量转换，需配置 若干附属设备。汽轮机及其附属设备由管道和阀门连成的整体称 汽轮机设备。 汽轮机运行时，工作蒸汽先在其喷管内进行膨胀，压力降低
1、 汽轮机本体 汽缸 隔板 轴承 转子 2、汽轮机辅助设备 凝汽器 凝结水泵和抽汽器 除氧器 加热器 凝结水精处理装置 3、调速系统
由于外界负荷的变化频繁，汽轮机必须
有一套自动调节装置，以便根据外界负荷 变化来控制调速汽门的开度，及时改变汽 轮机的进汽量，使其功率随时与外界负荷 相适应，保证转速在很小范围内变化，这 套自动调节装置称调速系统。
而速度增大，形成一股高速流，此高速气流喷射到汽轮机动叶片
上，动叶片安装在许多分离的圆盘上，而圆盘固定在汽轮机轴上， 从而推动转子转动，使蒸汽所携带的热能转变为机械能。
汽轮机
●
主 要 设 备 简 介
供应商： 哈尔滨汽轮机厂有限责任公司 型 号：N300-16.7/538/538 形 式：亚临界、一次中间再热、双缸双排汽、单轴凝汽式汽轮 机。 汽轮机主要设备，一般包括汽轮机本体、附属设备及调速系统。
