CNC加工中心作业指导书011

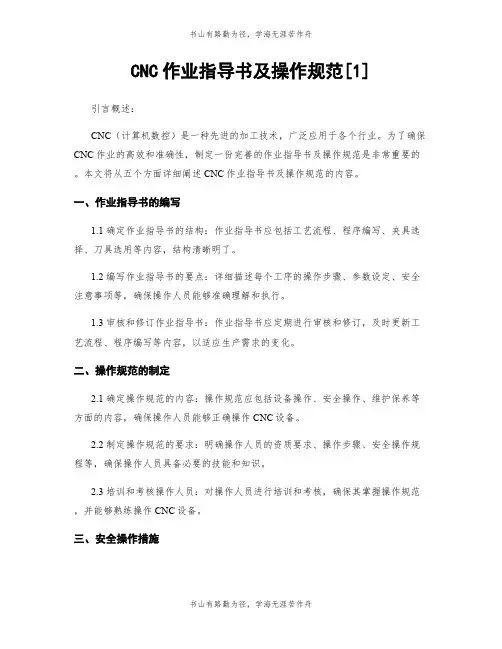

CNC作业指导书及操作规范[1]引言概述：CNC（计算机数控）是一种先进的加工技术，广泛应用于各个行业。

为了确保CNC作业的高效和准确性，制定一份完善的作业指导书及操作规范是非常重要的。

本文将从五个方面详细阐述CNC作业指导书及操作规范的内容。

一、作业指导书的编写1.1 确定作业指导书的结构：作业指导书应包括工艺流程、程序编写、夹具选择、刀具选用等内容，结构清晰明了。

1.2 编写作业指导书的要点：详细描述每个工序的操作步骤、参数设定、安全注意事项等，确保操作人员能够准确理解和执行。

1.3 审核和修订作业指导书：作业指导书应定期进行审核和修订，及时更新工艺流程、程序编写等内容，以适应生产需求的变化。

二、操作规范的制定2.1 确定操作规范的内容：操作规范应包括设备操作、安全操作、维护保养等方面的内容，确保操作人员能够正确操作CNC设备。

2.2 制定操作规范的要求：明确操作人员的资质要求、操作步骤、安全操作规程等，确保操作人员具备必要的技能和知识。

2.3 培训和考核操作人员：对操作人员进行培训和考核，确保其掌握操作规范，并能够熟练操作CNC设备。

三、安全操作措施3.1 设备安全操作措施：确保CNC设备的正常运行和操作人员的安全，包括设备的防护装置、操作人员的防护措施等。

3.2 应急预案和事故处理：制定应急预案，包括设备故障、操作失误等情况的处理措施，保障人员和设备的安全。

3.3 安全意识培养：加强安全意识的培养，定期组织安全知识培训，提高操作人员的安全意识和应急处理能力。

四、质量控制要求4.1 工件质量检验：制定工件质量检验标准，包括尺寸精度、表面质量等，确保加工出的工件符合要求。

4.2 程序调试和工艺优化：对程序进行调试和优化，确保加工过程的稳定性和工件质量的提高。

4.3 过程监控和记录：建立过程监控和记录机制，及时发现和纠正加工中的问题，提高加工效率和质量。

五、维护保养措施5.1 设备维护保养计划：制定设备的维护保养计划，包括定期保养、润滑、清洁等，延长设备寿命，提高设备的可靠性。

CNC作业指导书一、引言CNC（Computer Numerical Control）是一种通过计算机控制的数控机床，广泛应用于创造业中。

本作业指导书旨在提供CNC作业的详细步骤和操作要求，以确保操作人员能够正确、高效地进行CNC作业。

二、作业准备1. 设备检查：a. 检查CNC机床的工作状态，包括电源、润滑系统、刀具等。

b. 检查CNC控制器的工作状态，确保其正常运行。

c. 检查材料和刀具的准备情况，确保其符合作业要求。

2. 软件设置：a. 启动CNC控制器，并进行系统自检。

b. 根据作业要求，选择合适的加工程序。

c. 进行工件坐标系和工具坐标系的设置。

三、作业步骤1. 载入加工程序：a. 将预先编写好的加工程序通过U盘或者网络传输至CNC控制器。

b. 在CNC控制器界面上选择并载入相应的加工程序。

2. 调整工件和刀具：a. 将工件固定在CNC机床上，并进行夹紧。

b. 安装合适的刀具，并进行刀具长度补偿和刀具半径补偿的设置。

3. 进行工件坐标系设置：a. 使用CNC控制器的坐标系设定功能，对工件进行坐标系的设置。

b. 确保工件坐标系与加工程序中的坐标系一致。

4. 进行刀具预调：a. 根据加工程序的要求，在CNC控制器上进行刀具预调。

b. 确保刀具的长度、半径等参数与加工程序一致。

5. 进行切削参数设置：a. 根据加工要求，在CNC控制器上设置切削速度、进给速度、切削深度等参数。

b. 考虑材料的硬度和刀具的耐用性，合理选择切削参数。

6. 进行手动运行和试切：a. 在CNC控制器界面上选择手动运行模式。

b. 根据加工程序的要求，逐步进行试切，调整切削参数和刀具位置，确保加工质量。

7. 进行自动运行：a. 在CNC控制器界面上选择自动运行模式。

b. 确保工件和刀具的安全，启动自动运行，完成加工过程。

四、作业注意事项1. 安全操作：a. 在进行CNC作业时，务必佩戴个人防护装备，如安全眼镜、手套等。

b. 遵守机床操作规程，注意机床的安全操作要求。

CNC作业指导书一、引言CNC（Computer Numerical Control）是一种通过计算机控制的数控机床，广泛应用于工业生产中。

本作业指导书旨在提供CNC作业的详细指导，包括操作步骤、安全注意事项和常见问题解答等内容，以确保操作者能够正确、高效地完成CNC作业。

二、操作步骤1. 准备工作a. 确保CNC机床及相关设备处于正常工作状态。

b. 检查刀具、夹具和工件是否符合要求，确保安装正确。

2. 启动CNC机床a. 按照机床的操作手册，正确启动CNC机床。

b. 检查机床的各项参数设置是否正确，并进行必要的调整。

3. 加载程序a. 使用合适的软件将CNC程序加载到机床的控制系统中。

b. 确认程序加载成功，并检查程序的路径和参数设置是否正确。

4. 定位工件a. 将工件放置在机床工作台上，并使用合适的夹具进行固定。

b. 使用机床的坐标系进行工件的定位，确保工件的位置准确无误。

5. 刀具设置a. 根据工艺要求，选择合适的刀具，并进行装夹。

b. 调整刀具的长度和半径补偿等参数，确保刀具设置正确。

6. 编写加工程序a. 根据工艺要求，编写加工程序，并设置合适的加工参数。

b. 使用合适的编程语言，确保程序的准确性和可读性。

7. 执行加工a. 按照程序的指令，启动CNC机床进行加工操作。

b. 监控加工过程，及时处理异常情况，并调整加工参数以达到预期效果。

8. 完成加工a. 加工完成后，关闭CNC机床，并进行必要的清理工作。

b. 检查加工结果，确保符合要求，并记录相关数据。

三、安全注意事项1. 操作者应熟悉CNC机床的操作手册，并遵守相关安全规定。

2. 在操作过程中，应佩戴合适的防护设备，如安全眼镜、手套等。

3. 在调整刀具和夹具时，应注意刀具的锋利度和夹具的牢固度，以防意外伤害。

4. 在加工过程中，应密切关注机床的运行状态，及时处理异常情况。

5. 加工完成后，应及时清理工作区域，确保机床和周围环境的整洁与安全。

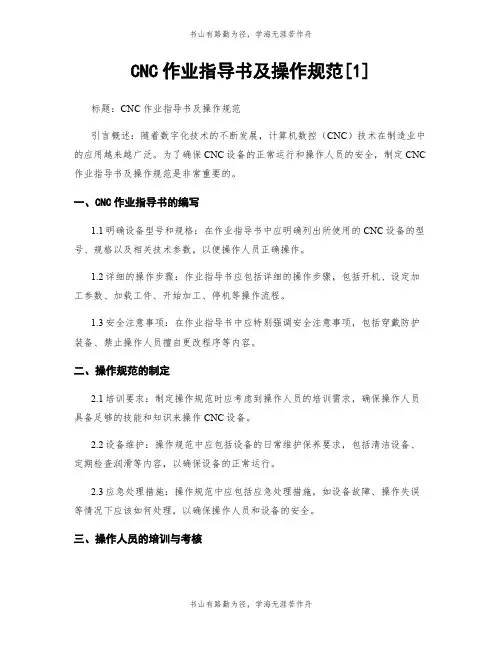

CNC作业指导书及操作规范[1]标题：CNC作业指导书及操作规范引言概述：随着数字化技术的不断发展，计算机数控（CNC）技术在制造业中的应用越来越广泛。

为了确保CNC设备的正常运行和操作人员的安全，制定CNC 作业指导书及操作规范是非常重要的。

一、CNC作业指导书的编写1.1明确设备型号和规格：在作业指导书中应明确列出所使用的CNC设备的型号、规格以及相关技术参数，以便操作人员正确操作。

1.2详细的操作步骤：作业指导书应包括详细的操作步骤，包括开机、设定加工参数、加载工件、开始加工、停机等操作流程。

1.3安全注意事项：在作业指导书中应特别强调安全注意事项，包括穿戴防护装备、禁止操作人员擅自更改程序等内容。

二、操作规范的制定2.1培训要求：制定操作规范时应考虑到操作人员的培训需求，确保操作人员具备足够的技能和知识来操作CNC设备。

2.2设备维护：操作规范中应包括设备的日常维护保养要求，包括清洁设备、定期检查润滑等内容，以确保设备的正常运行。

2.3应急处理措施：操作规范中应包括应急处理措施，如设备故障、操作失误等情况下应该如何处理，以确保操作人员和设备的安全。

三、操作人员的培训与考核3.1培训内容：培训内容应包括CNC设备的基本原理、操作流程、安全注意事项等内容，确保操作人员能够熟练操作设备。

3.2培训方式：培训方式可以采用理论教学、实操演练等形式，以确保操作人员全面掌握CNC设备的操作技能。

3.3考核制度：制定考核制度，对操作人员进行定期考核，以确保其操作技能符合要求。

四、设备维护与保养4.1定期检查：定期检查设备的各项部件，如导轨、润滑系统等，确保设备的正常运行。

4.2保养措施：按照设备的保养手册进行保养措施，包括更换润滑油、清洁设备等，延长设备的使用寿命。

4.3故障排除：设备出现故障时，应及时进行故障排除，确保设备的正常运行。

五、持续改进与优化5.1反馈机制：建立反馈机制，收集操作人员对CNC设备操作的建议和意见，以不断改进操作规范。

CNC作业指导书一、引言CNC（Computer Numerical Control）是一种利用计算机控制的数控机床进行加工的技术。

本作业指导书旨在提供CNC作业的详细步骤和操作要求，以确保操作人员能够正确、高效地进行CNC加工。

二、作业准备1. 设备准备a. 确保CNC机床处于正常工作状态，包括电源连接、液压系统、冷却系统等。

b. 检查刀具库存，确保所需刀具齐全并处于良好状态。

c. 检查夹具，确保夹具能够稳固地夹持工件。

2. 材料准备a. 准备所需加工材料，并确保其符合相关规格要求。

b. 对材料进行检查，确保无损伤或其他不良情况。

三、作业流程1. 启动CNC机床a. 打开主电源，确保机床电源正常供应。

b. 启动CNC控制系统，进行系统自检和初始化。

2. 加载加工程序a. 使用合适的存储介质（如U盘）将加工程序加载到CNC控制系统中。

b. 在CNC控制系统的界面上选择加载的加工程序，并进行相关设置。

3. 设置工件坐标系a. 根据加工程序要求，设置工件坐标系。

b. 使用相应的工具进行坐标系设置，确保工件的位置和方向正确。

4. 刀具装夹a. 根据加工程序要求，选择合适的刀具。

b. 将刀具安装到刀具夹持装置中，并进行必要的调整和固定。

5. 工件装夹a. 根据加工程序要求，选择合适的夹具。

b. 将工件放置在夹具上，并进行夹紧操作，确保工件稳固地夹持在机床上。

6. 加工参数设置a. 根据加工程序要求，设置加工参数，如切削速度、进给速度、切削深度等。

b. 根据材料和刀具的特性，进行合理的参数设置，以确保加工质量和效率。

7. 执行加工操作a. 在CNC控制系统的界面上选择加工程序，并进行相关设置。

b. 启动加工操作，观察加工过程中的各项指标，并进行必要的调整和监控。

8. 加工完成及后续处理a. 加工完成后，关闭CNC机床，切断电源供应。

b. 将加工好的工件从夹具上取下，进行必要的后续处理，如清洁、检查等。

四、安全注意事项1. 在操作CNC机床时，必须戴好安全帽、护目镜等个人防护装备。

六方精机科技（厦门）有限公司CNC加工中心操作指导书一.目的:规范作业流程,提高工作效率,确保员工、设备安全、生产符合要求的产品.二.开机检查事项：1. 气压是否在7±0.1kg/C㎡,导轨油油位是否过低, 如果在“L”线请将导轨油添加至“H”线。

2. 检查切削水水位是否过低,如果水位过低请将切削水添加至水箱水位检测计的最高红线标示以下两格之间。

3. 开机：1）.将机台后面主电源开关转至“O N”的位，然后按下操作面板上的电源开关，等侍30秒左右时间将紧急停止开关向右旋转，机器即启动。

2）.模式开关旋至原点复归档，依次选择Z轴、Y轴、X轴将机床原点复归。

3）.呼叫出机床内部已经预先编好的暖机程序对机床各轴进行暖机，根据停机时间长短不同则暖机时间也不同，一般停机时间在8~24小时时，暖机10分钟左右；停机时间24~72小时时，暖机20分钟左右，停机超过72小时，则需暖机30分钟左右。

5. 在机床每天暖机时打开切削水开关。

待暖机结束时用切削水浓度计检测切削水浓度值是否在3～4%之间，及时的对切削水浓度做调整。

以免机床因为切削水浓度太低而产生钣金和机床配件生锈。

影响机床加工精度和使用寿命。

6. 每天早上8:10分以前对照《CNC加工中心日常點檢表》对机台逐项检查确认并填写清楚。

三.加工前注意事项:1.检查机床的程序启动开关是否正常，控制面板上油污有没有擦拭干净。

2.检查机床钣金，机床配件固定螺丝是否有无松动，如有松动请将问题排除。

3.检查机床各项气动开关是否漏气，如有漏气或者开关损坏请将问题反馈至技术员维修和更换。

4.检查机床各轴在移动过程中有无杂音，主轴暖机后温差是否正常，如发现有异常请停止操作，通知技术员处理。

四.生产内容检查事项：1.调出现在所做产品的程序，并检查程序名是否与所加工产品名称一致。

2.检查程序里面刀具号（T）和刀长补正号码（H）是否一致。

是否需要刀具半径补正号码（G41,G42）3.装上程序所需的刀具，‘对刀’把刀长补正值输入机床和刀具号码相对应的补正数值里面，如程式需要输入刀具半径补正请将刀具半径数值输入到机床刀径补正中。

CNC作业指导书及操作规范[1]在工业生产中，CNC（Computer Numerical Control）技术已经成为一种非常重要的加工方式。

为了确保CNC机床的正常运行和操作人员的安全，制定一份CNC 作业指导书及操作规范是非常必要的。

本文将详细介绍CNC作业指导书及操作规范的内容和要点。

一、CNC作业指导书的制定1.1 确定作业目标：CNC作业指导书应明确作业的目标和要求，包括加工零件的尺寸精度、表面质量等。

1.2 制定加工工艺：根据零件的设计要求和材料特性，确定合适的加工工艺路线和刀具选择。

1.3 确定加工参数：包括切削速度、进给速度、切削深度等参数的设定，确保加工过程稳定高效。

二、CNC操作规范的要点2.1 安全操作：操作人员应穿戴好工作服和防护用具，避免发生意外伤害。

2.2 设备检查：在操作CNC机床之前，需要对设备进行检查，确保各部件正常运转。

2.3 程序加载：正确加载加工程序和刀具路径，确保加工过程顺利进行。

三、CNC操作技巧3.1 程序调试：在进行正式加工之前，进行程序的调试和模拟运行，确保程序无误。

3.2 刀具更换：根据加工工艺要求，及时更换刀具并进行刀具的校准。

3.3 加工监控：在加工过程中，及时监控加工情况，避免出现问题导致零件报废。

四、CNC机床维护4.1 日常保养：定期对CNC机床进行清洁和润滑，保持设备的良好状态。

4.2 零部件更换：根据设备维护手册，及时更换易损件，延长设备的使用寿命。

4.3 故障排除：对于常见故障，操作人员应具备一定的排除能力，及时解决问题。

五、CNC作业质量控制5.1 零件检测：对加工完成的零件进行尺寸和表面质量的检测，确保达到设计要求。

5.2 数据记录：记录每次加工的参数设置和加工结果，为后续工艺改进提供参考。

5.3 不良品处理：对于出现的不良品，及时分析原因并采取有效措施，避免再次发生。

综上所述，CNC作业指导书及操作规范对于保证CNC加工质量和操作安全具有重要意义。

CNC作业指导书及操作规范[1]引言概述：CNC（Computer Numerical Control）是一种通过计算机程序控制机床进行加工的先进技术。

在CNC加工过程中，作业指导书及操作规范起着至关重要的作用，能够确保加工过程高效、精准、安全。

本文将详细介绍CNC作业指导书及操作规范的内容和要点。

一、作业指导书的编写1.1 确定加工工艺：作业指导书应包括加工工艺流程、工序顺序、刀具选择等内容，确保加工过程顺利进行。

1.2 设定加工参数：作业指导书应包括加工参数设置，如进给速度、主轴转速、切削深度等，确保加工质量。

1.3 编写加工程序：作业指导书应包括加工程序编写，确保机床按照程序正确运行。

二、操作规范的制定2.1 安全操作规范：操作规范应包括机床操作安全规定，如穿戴防护用具、避免触碰运转部件等，确保操作人员安全。

2.2 设备维护规范：操作规范应包括设备维护要点，如定期清洁、润滑、检查设备状况等，确保设备正常运行。

2.3 废料处理规范：操作规范应包括废料处理方法，如分类收集、及时清理工作区域等，确保生产环境整洁。

三、操作流程的指导3.1 开机操作流程：详细介绍开机前的准备工作，如检查电源、气源、润滑油等，确保机床正常启动。

3.2 加工操作流程：详细介绍加工过程中的操作步骤，如装夹工件、调整加工参数、启动加工程序等，确保加工精度。

3.3 关机操作流程：详细介绍关机前的操作步骤，如停止加工程序、清理工作区域、关闭电源等，确保机床安全停机。

四、常见问题及解决方法4.1 加工质量问题：如出现加工精度不高、表面粗糙等问题，应检查加工参数设置、刀具磨损情况等，及时调整。

4.2 设备故障问题：如机床出现异常声音、震动等问题，应立即停机检查，避免进一步损坏设备。

4.3 操作人员安全问题：如操作人员未穿戴防护用具、操作不规范等，应及时进行安全教育和培训。

五、持续改进与提高5.1 定期检查更新作业指导书：随着工艺和设备的改进，作业指导书需要不断更新，确保加工流程和参数的准确性。

CNC作业指导书及操作规范[1] CNC作业指导书及操作规范引言概述：CNC（Computer Numerical Control）是一种通过计算机控制的机械加工技术，它能够实现高精度、高效率的加工过程。

为了保证CNC机床的正常运行，提高生产效率，制定一份CNC作业指导书及操作规范是非常必要的。

本文将从五个方面，即设备检查、操作准备、加工参数设置、安全操作和设备维护，详细阐述CNC 作业指导书及操作规范的内容。

一、设备检查：1.1 检查机床外观和周围环境：检查机床表面是否有损坏，检查机床周围是否有杂物或其他障碍物。

1.2 检查机床润滑系统：检查润滑系统的油位和油质是否正常，确保机床各部位的润滑状态良好。

1.3 检查机床电气系统：检查电气系统的接线是否牢固，检查各电气元件是否正常工作，确保电气系统的安全性和稳定性。

二、操作准备：2.1 准备加工零件和刀具：根据工艺要求，准备好需要加工的零件和相应的刀具。

2.2 确定加工工艺和工序：根据加工零件的要求，确定加工工艺和工序，包括切削速度、进给速度、切削深度等参数。

2.3 设置工作台坐标系：根据加工零件的尺寸和形状，设置工作台坐标系，确保加工的准确性和一致性。

三、加工参数设置：3.1 设置刀具补偿：根据刀具的实际尺寸和形状，进行刀具补偿的设置，以保证加工尺寸的准确性。

3.2 设置加工速度和进给速度：根据材料的硬度和加工要求，设置切削速度和进给速度，以保证加工效率和质量。

3.3 设置切削深度和切削路径：根据零件的要求，设置切削深度和切削路径，确保加工的精度和表面质量。

四、安全操作：4.1 穿戴个人防护用品：在进行CNC加工操作前，必须穿戴好个人防护用品，如安全帽、护目镜、防护手套等。

4.2 注意机床运行状态：在操作过程中，要时刻关注机床的运行状态，确保机床正常运转，避免发生意外事故。

4.3 遵守操作规程和安全操作规范：严格按照CNC作业指导书和操作规范进行操作，禁止随意更改加工参数和操作流程，确保操作的安全性和可靠性。

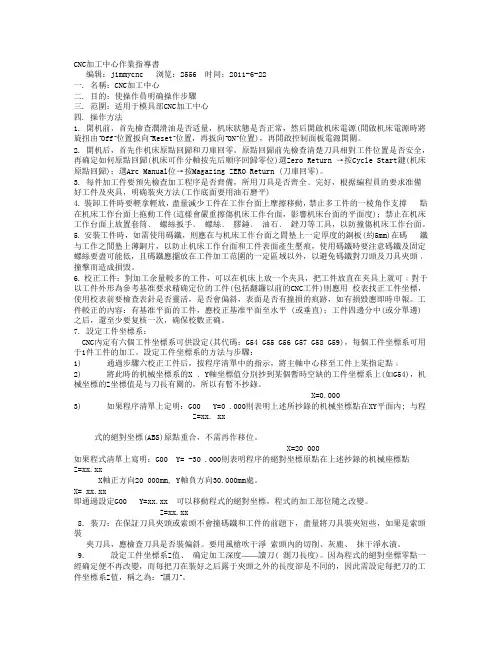

CNC加工中心作業指導書编辑：jimmycnc 浏览：2556 时间：2011-6-22一. 名稱：CNC加工中心二. 目的：使操作員明确操作步驟三. 范圍：适用于模具部CNC加工中心四. 操作方法1. 開机前，首先檢查潤滑油是否适量，机床狀態是否正常，然后開啟机床電源(開啟机床電源時將旋扭由“Off”位置扳向“Reset”位置，再扳向“ON”位置)，再開啟控制面板電源開關。

2. 開机后，首先作机床原點回歸和刀庫回零。

原點回歸前先檢查清楚刀具相對工件位置是否安全，再确定如何原點回歸(机床可作分軸按先后順序回歸零位)選Zero Return →按Cycle Start鍵(机床原點回歸)；選Arc Manual位→按Magazing ZERO Return (刀庫回零)。

3. 每件加工件要預先檢查加工程序是否齊備，所用刀具是否齊全﹑完好，根据編程員的要求准備好工件及夾具，明确裝夾方法(工作底面要用油石磨平)4. 裝卸工件時要輕拿輕放，盡量減少工件在工作台面上摩擦移動，禁止多工件的一棱角作支撐點在机床工作台面上拖動工件(這樣會嚴重擦傷机床工作台面，影響机床台面的平面度)；禁止在机床工作台面上放置套筒﹑螺絲扳手﹑螺絲﹑膠錘﹑油石﹑銼刀等工具，以防撞傷机床工作台面。

5. 安裝工件時，如需使用碼鐵，則應在与机床工作台面之間墊上一定厚度的銅板(約5mm)在碼鐵与工作之間墊上薄銅片，以防止机床工作台面和工件表面產生壓痕，使用碼鐵時要注意碼鐵及固定螺絲要盡可能低，且碼鐵應擺放在工件加工范圍的一定區域以外，以避免碼鐵對刀頭及刀具夾頭﹐撞擊而造成損毀。

6. 校正工件：對加工余量較多的工件，可以在机床上放一个夹具，把工件放直在夹具上就可﹔對于以工件外形為參考基准要求精确定位的工件(包括翻鑼以前的CNC工件)則應用校表找正工件坐標，使用校表前要檢查表針是否靈活，是否會偏斜，表面是否有撞損的痕跡，如有損毀應即時申報。

工件較正的內容：有基准平面的工件，應校正基准平面至水平 (或垂直)；工件四邊分中(或分單邊)之后，還至少要复核一次，确保校數正确。
