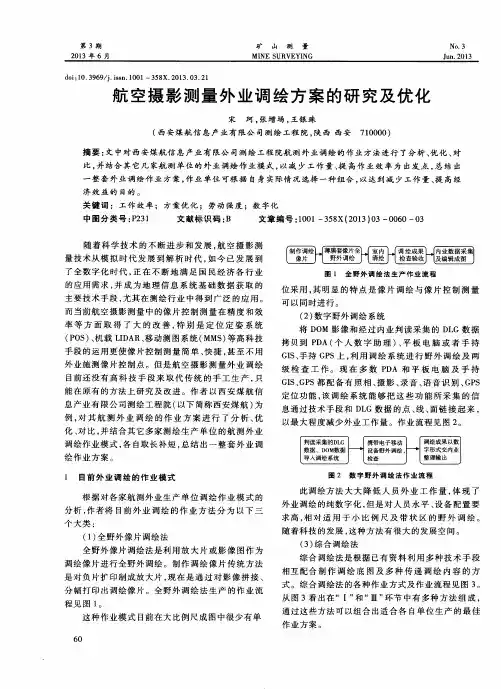

航空摄影测量外业调绘作业摘要：本文对现行外业调绘生产流程、作业方法、存在的问题进行了分析以及提出了外业调绘作业改进的措施。
关键词：航空摄影测量；外业调绘；方法；措施Abstract: This paperanalyzes andput forwardto surveying and mappingwork improvementmeasureson the existing problemsinsurveying and mappingproduction process, operation method,existence.Keywords:aerial photogrammetry;investigation;method; measures引言：航测外业采用计算机屏幕像对立体采集地物数据, 内业直接对外业矢量数据进行微分纠正, 在计算机“地物自动识别系统”开发成功并真正能在我国实现生产以前, 内业数字摄影测量系统主要完成DEM的生产和对个别坡度过陡的局部地物进行修测, 是我国现阶段国情下, 在国家基础地理信息采集中较恰当的“航测内外业一体化”途径。
1现行外业调绘生产流程分析航测外业调绘是航测工作的一个重要流程，我局经过几年的技术改造，初步形成了内外业一体化成图体系，工作模式为：根据项目要求对航测数字化测图范围进行航空摄影，生成摄影负片。
对负片进行扫描，生成扫描影像TIF文件。
内业扫描完的影像文件由内业作业员进行加密，形成空三加密成果。
内业测图人员根据加密成果构成单个的立体像对进行测图，进行内业预判。
同时制作过渡DOM。
将内业预判的成果与过渡DOM 叠加，打印形成外业调绘用的调绘底图。
作业员持调绘片到实地进行外业调绘，用不同的符号和颜色标注不同类型的地物、居民地名称、植被等。
外业调绘结束后回驻地或单位在计算机上进行调绘成果整理。
再通过打印、自查、修改，直至二查结束，打印形成最终的“调绘片”。

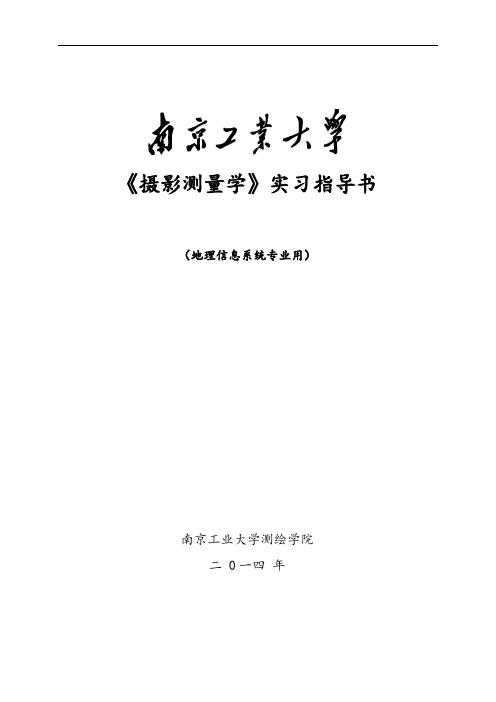

《摄影测量学》实习指导书（地理信息系统专业用）南京工业大学测绘学院二 0一四年上机守则1.学生必须按指导教师安排的上机实验时间进入机房上机，未经许可，不得带外人进入机房。
2.进入机房时必须穿上鞋套，否则不得进入机房。
3.认真填写上机情况登记表，若遇计算机有异常情况，应先向老师汇报，不得擅自处理。
4.遵守计算机操作规程，即开机时先开显示器再开主机；结束时须关闭计算机，关机时先通过Windows功能关闭系统，主机电源指示灯灭了以后再关闭显示器。
5.禁止上机时玩游戏或从事与上机实验无关的内容。
6.保持机房安静和整洁，不得携带食品、饮料进入机房，严禁随地吐痰、乱扔垃圾或杂物，禁止吸烟、大声喧哗或闲聊。
7.爱护机房设施，严禁更改设置参数、添加口令或删除非本人文件。
对于导致计算机不能正常工作、影响他人上机者，将取消其上机资格。
8.严禁私自拆卸配件或将室内物品带出室外。
一经发现，除要求按价赔偿外，将通报批评和取消其上机资格，情节严重者交有关行政部门和司法部门处理。
《摄影测量学》实习指导书一、实习目的通过实习，巩固和深化《摄影测量学》课程所学的理论知识，了解摄影测量成图的作业流程，熟悉VirtuoZo数字摄影测量系统的主要功能和操作步骤，学会用VirtuoZo软件进行定向建模、矢量测图、建立DEM和DOM，掌握像片控制测量和调绘的作业过程和方法，培养和提高学生解决实际问题的能力。
二、实习内容与要求1．像片控制测量每组完成一个像对工业大学江浦校区范围内，6个像片控制点的选择与数字刺点工作。
2．像片调绘根据1：2000地形图图式要求，每人完成一张航片的调绘工作。
3．VirtuoZo数字测图每组完成一个像对的定向建模和校区范围的1：2000线画图测绘和DEM、DOM 制作。
三、实习步骤1．像片控制测量（1）收集资料，制定计划和选点线路；（2）实地踏勘选点。
像控点应选在航向重叠范围内，分布均匀，便于架设测绘仪器，在实地和影像上都能准确辨认的明显地物点上（如道路交叉口、花坛拐角和交通标志线交点等），并用记号笔在实地标出点位和点号，再用手机拍摄点位实地照片。
一、遥感像片调绘1. 准备工作（第一天）①选刺像控点。
根据成图方法和技术设计书，持航片在野外实地选点。
②确定调绘范围：采用全野外布点时，调绘范围最好为像片四个角的像控点连线。
2. 地理要素的调绘（第二、三天）对于要调绘的地物地貌要素，通常采取“远看近判”的调绘方法，以便进行正确的综合取舍。
如地类界、梯田坎的取舍，线状地物的走向以及在近处不易看清总轮廓与地物间的相互关系的情况下，利用“远看”能取得较好的效果。
“近判”则便于确定那些影像较小或没有影像的地物的准确位置，另外还可检查“远看”的准确性及纠正“远看”中的错误。
（1）耕地技术规程中规定，耕地中要区分出水田、旱地和菜地。
耕地在地形图上最小的判读面积为6平方毫米。
平坦地区的农田有明显的几何形状影像，与居民点相连。
影像色调随着土质的种类、湿度、农作物种类及生长季节等不同而变化。
新翻耕的土地色调发暗，干燥的土壤色调较浅，在农作物生长的耕地色调较深。
影像随着作物逐渐成熟，色调逐渐变浅。
灌溉条件好的地区，土地水分含量高，影像色调比较灰暗。
（2）园地技术要求园地中要区分出果园、桑园、茶园、橡胶园、热带作物园与其他园地等。
要求图上最小的表示面积为6平方毫米。
果园的影像呈影粒状、排列整齐、如棋盘点格图形，茶园呈条带状。
（3）林地∙林地要求区分森林地、疏林地、灌木林地、未成林造林地、迹地、苗圃等。
最小表示面积为25平方毫米。
∙森林地和疏林地是用树木郁闭度来区别。
树木郁闭度为0.1—0.3为疏林地，0.4以上为森林地。
∙疏林地的影像稀疏，林中空地明显可见，由灰色的影像与黑色的阴影组成。
疏林地的阴影完整，很容易判读。
采伐迹地为有规则的几何图形，色调较浅，呈灰白色。
（4）居民点居民点在图上表示的最小面积为4平方毫米。
居民点的影像在航片上与大比例尺地形图上所绘的轮廓符号很相似，只是增加了阴影部分。
农村居民点和农田联系在一起，有大路和小路相连。
（5）道路在土地利用现状图上要表示出公路、农村道路等。

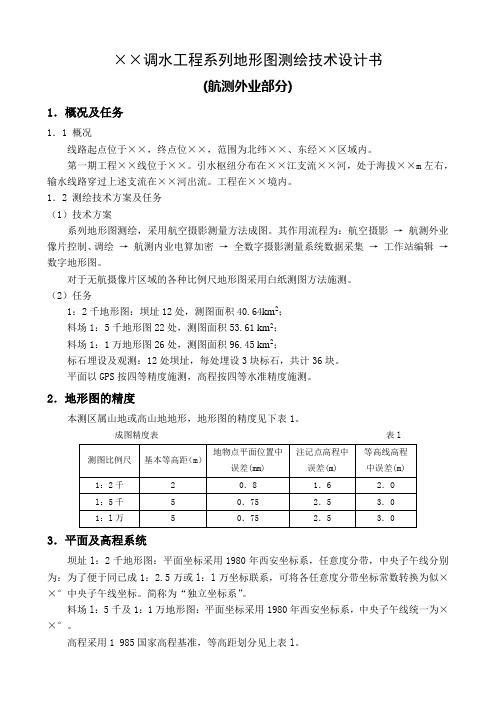

××调水工程系列地形图测绘技术设计书(航测外业部分)1．概况及任务1．1 概况线路起点位于××，终点位××，范围为北纬××、东经××区域内。
第一期工程××线位于××。
引水枢纽分布在××江支流××河，处于海拔××m左右，输水线路穿过上述支流在××河出流。
工程在××境内。
1．2 测绘技术方案及任务（1）技术方案系列地形图测绘，采用航空摄影测量方法成图。
其作用流程为：航空摄影→航测外业像片控制、调绘→航测内业电算加密→全数字摄影测量系统数据采集→工作站编辑→数字地形图。
对于无航摄像片区域的各种比例尺地形图采用白纸测图方法施测。
（2）任务1：2千地形图：坝址12处，测图面积40.64km2；料场1：5千地形图22处，测图面积53.61 km2；料场1：1万地形图26处，测图面积96.45 km2；标石埋设及观测：12处坝址，每处埋设3块标石，共计36块。
平面以GPS按四等精度施测，高程按四等水准精度施测。
2．地形图的精度本测区属山地或高山地地形，地形图的精度见下表1。
成图精度表表l3．平面及高程系统坝址l：2千地形图：平面坐标采用1980年西安坐标系，任意度分带，中央子午线分别为：为了便于同已成1：2.5万或l：l万坐标联系，可将各任意度分带坐标常数转换为似××°中央子午线坐标。
简称为“独立坐标系”。
料场l：5千及1：1万地形图：平面坐标采用1980年西安坐标系，中央子午线统一为××°。
高程采用1 985国家高程基准，等高距划分见上表l。
4．作业依据(1)《水利水电工程测量规范》(规划设计阶段)SL 197-97；(2)《全球定位系统(GPS)测量规范》CH2001-92；(3)《国家三、四等水准测量规范》GBl2898-91；(4)《l：500 l：l000 l：2000地形图图式》；(5)《1：5000 1：10000地形图图式》GB／T5791-93；(6)本设计书。

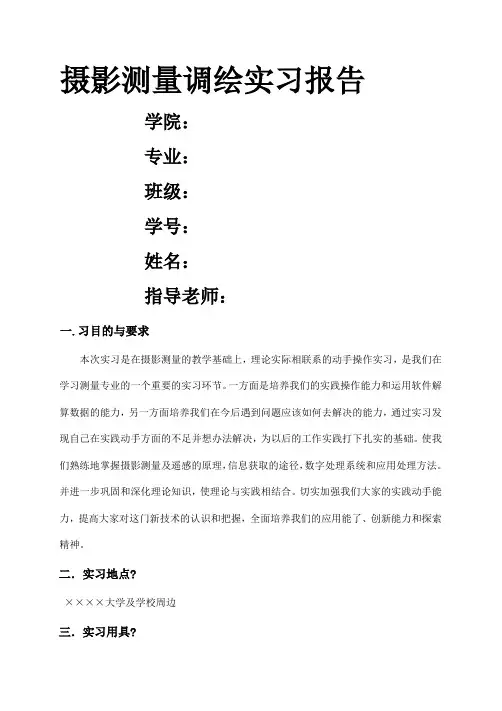

摄影测量调绘实习报告学院：专业：班级：学号：姓名：指导老师：一.习目的与要求本次实习是在摄影测量的教学基础上，理论实际相联系的动手操作实习，是我们在学习测量专业的一个重要的实习环节。
一方面是培养我们的实践操作能力和运用软件解算数据的能力，另一方面培养我们在今后遇到问题应该如何去解决的能力，通过实习发现自己在实践动手方面的不足并想办法解决，为以后的工作实践打下扎实的基础。
使我们熟练地掌握摄影测量及遥感的原理，信息获取的途径，数字处理系统和应用处理方法。
并进一步巩固和深化理论知识，使理论与实践相结合。
切实加强我们大家的实践动手能力，提高大家对这门新技术的认识和把握，全面培养我们的应用能了、创新能力和探索精神。
二．实习地点?××××大学及学校周边三．实习用具?小比例尺航片一张、画图板一个、薄膜纸纸一张、铅笔一支、橡皮一个四．实习任务与要求?掌握航片调绘的方法步骤?五、实习步骤?航片调绘本次实习的遥感图像调绘主要判读航片测区地物属性，在透明纸上勾出边界，必要时进行清绘。
?在进行野外调绘之前，将调绘航片平放在画图板上，然后再将比调绘图稍大一些的透明纸盖于调绘航片上，用胶带粘好，连同调绘航片用夹子固定于画图板。
?第一天先将测区走过一遍，确定绘图边界，确定调绘路线，并对测区的情况有一个大致的了解。
比较实际测区和航片的差别，并知道那些地方的地物是发生了变化的，以便于以后的判读调绘工作进行。
?接下来的两天根据预定路线进行测区航片的地物判读和属性的标注。
一般按照由远及近、从总貌到碎部、边走边判，远看近判的原则进行六、调绘时的注意事项：?即地物地貌的调绘要连续进行，避免调绘不连贯和遗漏。
?当地理名称注记过密时，可适当取舍。
调绘工作应按照国家标准的地形图图式进行，说明性质的注记应采用“简注表”，不得任意命名。
调绘要按照实地情况严格进行，不得伪造、篡改。
?在调绘好的透明纸上，图名注于调绘片正上方，调绘者姓名及调绘日期等信息在调绘航片的右下角。

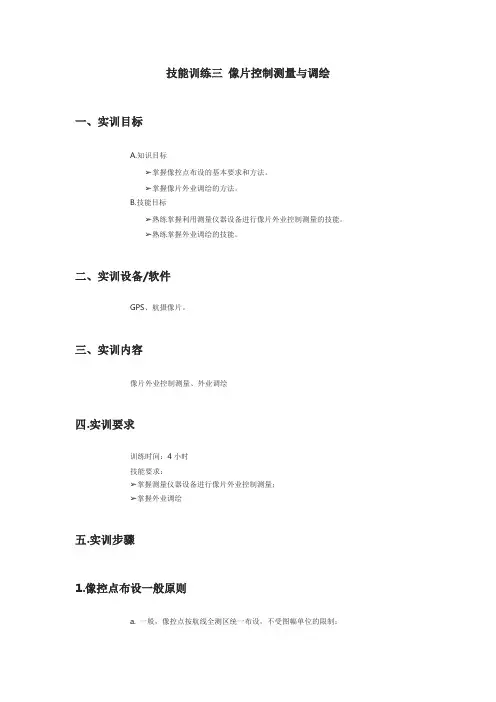

技能训练三像片控制测量与调绘一、实训目标A.知识目标➢掌握像控点布设的基本要求和方法。
➢掌握像片外业调绘的方法。
B.技能目标➢熟练掌握利用测量仪器设备进行像片外业控制测量的技能。
➢熟练掌握外业调绘的技能。
二、实训设备/软件GPS、航摄像片。
三、实训内容像片外业控制测量、外业调绘四.实训要求训练时间：4小时技能要求：➢掌握测量仪器设备进行像片外业控制测量；➢掌握外业调绘五.实训步骤1.像控点布设一般原则a. 一般，像控点按航线全测区统一布设，不受图幅单位的限制；b. 布设组同一位置的平面点和高程点，应尽量联测成平高点；c. 相邻像对和相邻航线之间的像控点应尽量公用。
如果不能公用时，须分别布设；d. 位于自由图边（测区的边界线）或非连续作业的待测图边的像控点，一律布设在图廓线外，以确保成图满幅；e. 像控点尽可能在摄影前布设地面标志，以提高刺点精度；f. 点位必须选择在像片上的明显目标点，以方便转刺和立体观察。
2.像控点布设的基本要求a. 选用的像片控制点，其目标影像应清晰，易于判别b. 像控点一般应布设在航向及旁向六片重叠范围内，如选点困难时可布设在五片重叠范围内。
c. 布设的控制点尽量能共用。
d. 航外像片控制点距像片边缘不小于1cm（18*18）或1.5cm（23*23）。
e. 像片控制点距像片的压平线和各类标志应大于1mm。
f. 立体测图时每个像对四个基本定向点离通过像主点且垂直于方位线的直线不超过1cm，四个定向点的位置应近似成矩形。
g. 像片控制点应选择在旁向重叠中线附近，离开方位线的距离应大于3cm（18*18）或5cm（23*23）。
3.野外判读a. 了解像片比例尺衡量判读的难易程度b. 了解摄影时间c. 了解测区情况d. 野外判读的方法选好判读时的站立位置确定像片方位判读地物、地貌元素（原则：由远到近、由易到难、由总貌到碎部逐步推移）六.实训考核1.成果提交形式：像片外业控制测量和外业调绘实训报告。
摄影测量外业调绘指导书一、基本要求1、本测区的调绘是将内业采集成果叠加快拼DOM回放在纸图上，利用回放图外业现场进行100％的调绘和补测。
2、作业人员一定要认真、仔细、负责，切实做到三清四到（天天清、片片清、点点清；跑到、看到、量到、表示到）。
3、所要求的属性项不得有遗漏。
对个别遮挡地物，如周围有参照地物的，按照拴距量测法；没有参照物的用仪器设备进行量测。
4、补调隐蔽地物、采集丢漏的地物，纠正内业采集错误的地物。
凡是已拆除或实地不存在的地物(地貌)要逐个打“×”。
图面上不允许出现既无定性又无打“×”的要素。
5、对大面积的土质、植被等属性可在图上用文字简注表示，或在图外进行文字说明注记。
6、房檐和廊宽注记以厘米为单位，其它长度尺寸均以米为单位。
补调地物的图形及交会尺寸按实地尺寸标注，标注后要立即实地检核，避免出现矛盾和错误。
8、不允许进入的军事管辖区或其它禁区，注“禁测区”，不注部队番号或单位名称。
看不见的由内业在立体下定性并判注房屋层数。
（除军事管辖区、机要安全单位、监狱、看守所外，一般不作为禁测区）9、航测后变化的不予更新，在图上圈出范围，注“已变”，不补测，注明变化的内容。
10、粗编调绘图纸注意事项：注字外业核实的，在大面积未变化区域的，房子部分主要为以下几种情况：（1）核实房型，如下周围阳台都表示到房屋主体，此栋拉直，未表示，个别打点检测精度。
对规整的未变化小区，如果整体都出现这个情况，在图上最邻近的图廓边，予以注记说明。
如下，核实未表示部分是否是改掉的房檐。
如下核实是否有底商（2）此更新区域的电杆，对明显修建道路等已经不存在的电杆，进行了删除，方向箭头表示到了最后一个杆位，外业核实走向，按照公司内部关于电力线的要求进行连线。
（按老数据表示最后是停在最后一个线杆，还是入户，后期增加，调绘表示到入户）对于某条线路上既有删除，又在延长线上增加杆位的，内业连线到了删除杆位的前一个，且保留了双向箭头，外业调绘时予以注意。
（3）门牌号，在图上标注的序号（1）（2）、、、，对应打印的A4纸4上是对应的路名和门牌号，如果已经拆迁的，在图上叉掉后，在A4纸上的也要删除，增加的，只在图上标记序号，在纸上添加名称和对应序号。
二、各要素调绘要求1、居民地及设施1、房屋1）房屋及其附属设施，外业调绘采用简注字母的方法定性，具体的简注字母如下：Z --------砖房H------混房T------砼房P------棚房J------简单的房屋他t-------飘楼PF-----破坏房屋L------廊房Y-----阳台ZL-----表示柱廊YL-----表示檐廊（注：不可随意使用除此以外的简注）2）一般房屋要调注层数，同一幢房屋不同层次结构，各部分要分别调注(层次及结构)，对特殊材质的房屋，外业调注建筑材料（主要为新采集的房屋数据，默认1层为砖房，2-7层为混，7层以上为砼）。
楼层计数原则：按自然层数统计。
阁楼、底层车库高度达到2.2米以上的均计入层数。
楼房层数以临街层数为准。
3）房屋一般不综合，应逐个表示。
不同层数、不同高度、不同建筑材料的房屋需分别独立表示；房高小于2.2米的附属房屋不表示；房屋顶上增加的简易房不表示。
4）临街房屋因装饰而凸出的部分，落地的按房体表示。
5）由于内业观测误差，造成部分房屋变形、房屋之间出现不正常裂缝等现象，外业应实地纠正。
6）悬空阳台不表示、落地阳台(不管是否封闭)按房体表示，悬空阳台及层数小于楼房层数的阳台当做房檐改掉。
若内业采集的落地阳台与房体有分隔线，应打X，如图1；7）檐廊：指有顶盖而无支柱，下面可供人通行的通道部位。
外业调绘檐廊注字母“YL”及廊的宽度，如图4。
8）廊房、飘楼：下面可通行的走廊式楼房，一般从二楼向上至顶部房屋飘出楼外。
外业调绘时应注“t-12”，12 为楼房飘出尺寸。
城区内街道两侧建筑物的柱廊，宽度小于等于2m的综合到建筑物表示，大于2m 按实际表示。
柱廊的支柱不区分形状、大小均按不依比例尺圆柱符号配置表示，不表示真实位置及个数；城区外的檐廊、挑廊、飘楼若宽度小于等于2m，则综合到房主体。
若大于2m，则按实际依比例表示。
9）门顶、雨罩：单位大门口的门顶应表示，有支柱的按其形状、大小、数量及相关位置表示。
居民住宅房屋、单位、机关、宾馆楼房大门的雨罩长度大于图上1mm，宽度大于2mm 要表示。
雨罩调绘时注“雨”。
10）门洞、下跨道建筑物下的通道应表示。
11）长宽大于1mm的门墩用依比例尺表示，小于的用不依比例尺表示。
农村一家一户的门墩不表示，围墙连续通过。
原始数据中表示的正确的打勾，错误的删除。
12）混合类型的房屋外墙同时出现阳台、挑廊等几种要素时，只表示主要要素，次要要素舍去不表示。
13）悬空通廊外业调绘时按图式符号4.3.99 表示。
14）室外楼梯长度大于图上2 mm（实地4m），且宽度大于图上1mm（2m）时要表示。
15）除较大单位房屋入口处的台阶表示外，居民住宅房基前的台阶不要表示。
垃圾台不表示。
16）固定的饲养场、打谷场、贮草场、水泥预制场，面积大于图上1cm2（实地400m2）的要表示，并注记文字说明。
17）房檐图上凡大于 0.2 毫米（实地 40 cm）的均要量注。
房屋的凹凸拐角处，图上超过0.4mm（实地0.8m）时要表示，简易房屋超过图上0.6mm（实地1.2m）要表示。
18）为了检验房屋修改的正确性，居民地密集地区要求每幅图实地量测10-15 个间距尺寸，如房屋间距、房屋与独立地物，房屋间距、尽量量在容易产生误解的地方和道路口处。
19）原始航飞影像有模糊的问题，个别房屋用2222层圈出或者用架空房屋表示的，外业需要注意，房屋的相对位置。
房屋的主房和附属房屋之间尽量量注距离。
20）房檐的注记以厘米为单位，用红色数字注在紧靠房屋边线的内侧，字头的朝向一般朝北或朝西，斜边的字头朝向执行光线法则的规定。
21）几种特殊情况a．两幢毗连房屋，分别调绘房檐，如房屋基础在一条直线上，外业调绘除了注房檐外还应增加“齐”的特别注记，如图1。
内业编辑改檐后，如不齐应各改一半使AB 边与EF 边在一条直线上。
b．图2是房檐相连或重叠，房基分开的两幢房屋M 和N。
外业调绘要特别注意公共边的房檐关系，注全高层房屋(M 房)各边的房檐，低层房屋(N房)公共边不注房檐，改注“分”及两房夹巷的宽度（以米为单位），箭头指向应分开的边，如图2所示。
内业编辑应先改公共边M 房的房檐“4”，然后固定此边，作出宽度为3 米的夹巷，使M、N 两房分开。
图1 图2c.有飞檐翘角的庙宇、庵、祠堂、仿古建筑等，不做房檐改正。
21）新测棚房需要根据图式区分有墙棚房、一边有墙棚房和无墙的棚房。
虚线边上绘“=”。
垣栅；1）围墙墙基宽度大于图上0.6mm （实地1.2m）时，外业标注围墙实地宽度。
单位、小区等院落外围的围墙要完整、准确表示，并注意院落的封闭性，避免出现不合理的缝隙。
2）下边为实墙，上边为栅栏的复合围墙，其下部实墙高于1.2m 时以围墙表示，低于1.2m用栅栏表示。
3）栅栏、铁丝网、篱笆等要调绘。
隐蔽地物和新增地物；1）主要的隐蔽地物和新增地物由仪器野外补测。
在条件允许的地方，利用航摄时已有明显地物作为起点，用距离交会法补测隐蔽地物和新增地物。
采用交会法时必须符合规范要求，（交会角在30°～150°之间），起算点应可靠，利用房角为起算点时，一律以墙基角为准。
2）调注更新数据的地物后，也要考虑与原始数据的相互关系是否合理。
其他设施1）单个的露天设备表示轮廓线，并配置符号；毗连连成片的露天设备，可用地类界表示范围，中间配置符号。
有专用名称的应调绘名称。
2）体育场、看台、游泳池要表示，并调绘相应的说明注记，场馆有名称的注记名称；无看台的调注“体育场”、小型运动场可在其轮廓线内注记“网球”、“运动场”、“溜冰”“球”等。
3）大型假山、旗杆、塑像、避雷针应表示。
彩门、牌坊、牌楼，图上真方向表示，依比例尺表示其两端支柱，中间支柱不表示，只配置彩门符号。
4）无线电杆（塔），要调注“微波、差转、通信”等，通信塔应调注“移动、联通、电信、网通、铁通”，供内业数据库加属性使用。
5）加油（气）站的棚按棚房表示，符号绘在棚房上，并调注类型“油或气”。
6）形成院落的庙宇，其符号应绘在大殿房屋上。
7）有名称的重要设施需标注名称，有类型的设施（如矿井、窑、贮存设备等）需标注要素类型。
8）医疗点应表示。
医疗点为提供简单医疗的场所，如：医务室、医疗站、急救站等，不包括医院。
9）学校及医疗点图内容纳不下名称注记时，可用符号代替名称注记。
10) 专题要素可用符号在注记旁边表示，如：三星级以上宾馆饭店用符号表示。
11）调绘学校、幼儿园时，能注名称注名称，注不下名称的，用学校符号表示。
12）居民地及企事业单位内图上大于2cm²（实地800m2）的硬质地面要表示地面性质，小于2cm²的一律不表示。
13）城镇主要道路（主干道、次干道）、广场、桥梁等突出的杆柱装饰性路灯应视图面负载情况择要表示，其他地区不表示；单位内沿街起亮化作用的照射灯不表示；小区内部路灯不表示。
14）核实门牌号。
门牌号只表示住宅小区、单位、工厂、学校、大型建筑、重点商业大厦等门牌号；农村只标注村委会、工厂、学校、医院的门牌号。
15）集镇街道两侧不正规的石棉瓦小雨棚、临时建筑物、售货亭等不表示。
机关、企事业单位内正规的停车棚图上大于6mm²（实地24m2）的，用棚房符号表示。
16）农村居民地房前屋后用于饲养和堆放杂物的房屋，四周有围墙的一般用简易房表示，四周没有围护物的用棚房表示。
17）加固坎上建有栏杆，且无法按真实位置表示时，坎顶线与栏杆线分别表示，栏杆符号上的短线应向坎上方向绘置，分别在不同层中表示。
同理，河岸、路边线与坎顶线也应在不同层上分别表示。
18）建筑物顶部种植的花卉、观赏树等植被不表示。
19）独立的邮筒、电话亭、信息报刊亭（固定的）择要表示。
20）正规厕所（公共的）与牲口圈图上大于6mm²要表示，并注记“厕”或“牲”；农村居民区院内的厕所不表示。
2、水系及附属设施1）河流、湖泊的水涯线以航摄时的水位表示。
河流名称、水库名称、池溏用途需调绘。
2）河流边的有滩陡岸、无滩陡岸或者加固堤坎图上长度大于1cm 均应表示。
陡岸应区分石质、土质。
3）各种单双线河流、水渠的流向外业要实地调查，标绘流向，特别是在拐弯、分支及穿越其它地物的水渠等。
4）有名称的沟渠要调注名称。
人工修筑的沟渠、干沟宽度小于图上0.5mm 时，用单线沟渠表示，反之以双线沟渠表示。
5）各种水系有名称的应调注名称，池塘注：“塘”，养鱼的注：“（鱼）”。
6）居民地外围水井可择要表示。
