电子元器件封装作用

电子元器件封装介绍电子元器件封装介绍电阻：RES1，RES2，RES3，RES4；封装属性为AXIAL系列无极性电容：CAP;封装属性为RAD-0.1到RAD-0.4电解电容：ELECTROI;封装属性为RB.2/.4到RB.5/1.0电位器：POT1,POT2；封装属性为VR-1到VR-5二极管：封装属性为DIODE-0.4(小功率)DIODE-0.7(大功率)三极管：常见的封装属性为TO-18（普通三极管）TO-22(大功率三极管)TO-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有TO126H和TO126V整流桥：BRIDGE1,BRIDGE2:封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7其中0.3-0.7指电阻的长度，一般用AXIAL0.3瓷片电容：RAD0.1-RAD0.3。

其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8其中.1/.2-.4/.8指电容大小。

一般<100uF用RB.1/.2,100uF-470uF 用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40,其中8-40指有多少脚，8脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系，但封装尺寸与功率有关通常来说如下：02011/20W04021/16W06031/10W08051/8W12061/4W电容电阻外形尺寸与封装的对应关系是：0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

电子元器件的封装技术和特点现代电子元器件的封装技术得到了快速的发展，为电子行业的发展带来了极大的便利。

电子元器件的封装技术主要是指将电子元器件通过一定方式进行封装的技术手段。

在电子产品的研发与生产过程中，所采用的封装技术有直接焊接、间接焊接、贴片等多种方式，每种方式各有特点，以下将分别进行介绍。

直接焊接封装是比较古老的一种封装技术，使用范围较为广泛。

直接焊接封装通常采用套管封装，可根据元器件结构和排列形式进行封装。

其主要特点是可靠性高、成本低、使用范围广、组装容易，但没有隔离功能，因此不适合用于高电压工作。

间接焊接封装是一种在直接焊接封装的基础上发展而来的封装技术。

在元器件的引脚与电路板接触处增加了焊锡球，通过热处理加熔于焊垫和引脚之间实现连接。

间接焊接封装可分为球、碰和毛细三种形式。

该技术具有较好的自动化性和可靠性，适用于高集成度芯片的封装。

其特点是封装体积小，重量轻，散热性能好，防腐能力强，但也存在一些缺点，如容易引起元器件排列混乱，制造成本相对较高等。

贴片封装是在间接焊接封装的基础上进一步发展而来的封装技术，是一种目前比较流行的封装方式。

该技术有三种封装方式：SMT、CSP和BGA。

其中，SMT封装是表面粘贴技术，将小型的电子元器件按照一定的排列方式贴在电路板表面上，其特点是封装体积小、重量轻、节省材料和空间，适用于小型高密度电路的封装；CSP封装是直接与芯片级成品焊接封装，用于高集成度芯片的封装，具有超薄、高度灵活以及可降低元器件排列面积等优点；BGA封装是球形网格阵列封装技术，具有连接密度高，信号传输能力强，抗震性能好等特点。

但是，贴片封装的技术相对复杂，制造成本较高，故不适用于大批量生产的需求。

总的来说，电子元器件的封装技术在现代电子行业中具有重要的意义。

随着信息技术的不断提高和电子产品的不断普及，封装技术也不断发展，向更加高效、便捷和智能化的方向发展。

开发新的封装技术并应用到实际生产中，对于满足产业的需求、促进产业的发展势在必行。

电子封装技术专业电子封装技术专业简介电子封装技术是一种较为新兴的技术，它主要指封装和封装辅助技术，在电子元器件制造和装配中起到十分重要的作用。

电子封装技术是一项综合的、技术含量高的技术，由于电子封装技术对于电子元器件的性能、可靠性和应用范围都有明显的影响，因此，它受到了广泛的关注和重视。

电子封装技术的主要作用是将电子元器件封装成一个完整的结构，以便于使用和维护。

电子封装技术的主要目的是在保证电子元器件性能的前提下，增强元器件的强度和可靠性。

其技术内容主要包括封装和封装辅助技术两个方面。

1、电子封装技术的封装技术封装技术是电子封装技术中的核心技术，它是将电子元器件包装成一个结构的过程。

封装技术的主要作用是保护元器件、维护元器件性能和延长元器件的寿命。

封装技术的核心就是电子元器件的包装，这是保证元器件长期运行的重要一环。

电子封装技术的封装技术主要包括以下几种封装方式：1.1、引出式封装技术：引出式封装技术是将电子元件用金属引线连结到铅框、金属盖或其他载体上，以完成引出电流的操作。

这种技术被广泛应用在电子元器件制造和装配中，如集成电路、二极管、三极管等元器件。

1.2、表面贴装封装技术：表面贴装封装技术是一种现代的元器件封装技术，它是将电子元器件（如集成电路）直接安装在PCB板上的一种技术，以便于与其他元器件连接。

表面贴装技术具有体积小、重量轻、高密度、速度快等特点。

1.3、立式封装技术：立式封装技术是一种将电子元器件安装在直插式孔内的技术，主要适用于一些大功率元器件。

1.4、球格型阵列封装技术：球格型阵列封装技术又称为BGA封装技术，是一种高密度的表面贴装封装技术。

它采用的是大球格器件，能够实现高密度封装，在高速运行的电路系统中非常准确和可靠。

2、电子封装技术的封装辅助技术封装辅助技术是电子封装技术中对封装技术提供的辅助技术。

这种技术的主要作用是提高封装技术的效率，改善电子元器件的性能和可靠性。

封装辅助技术包含以下几个方面。

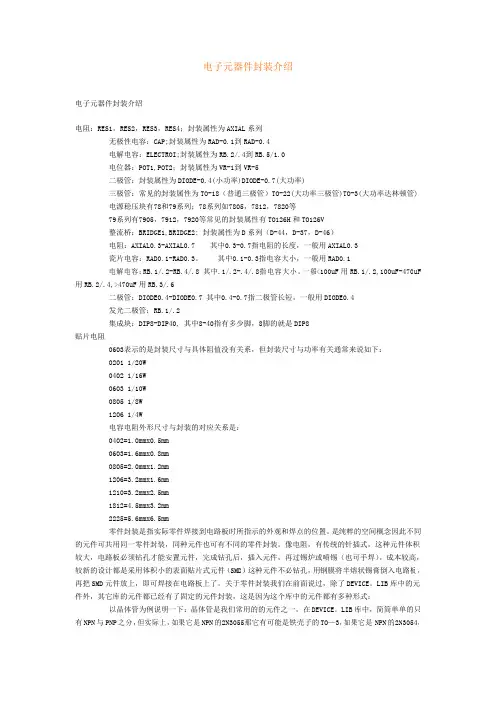

电子元器件封装介绍电阻：RES1，RES2，RES3，RES4；封装属性为AXIAL系列无极性电容：CAP;封装属性为RAD-0.1到RAD-0.4电解电容：ELECTROI;封装属性为RB.2/.4到RB.5/1.0电位器：POT1,POT2；封装属性为VR-1到VR-5二极管：封装属性为DIODE-0.4(小功率)DIODE-0.7(大功率)三极管：常见的封装属性为TO-18（普通三极管）TO-22(大功率三极管)TO-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有TO126H和TO126V整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.3-0.7指电阻的长度，一般用AXIAL0.3瓷片电容：RAD0.1-RAD0.3。

其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。

一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中8-40指有多少脚，8脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系，但封装尺寸与功率有关通常来说如下：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是：0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

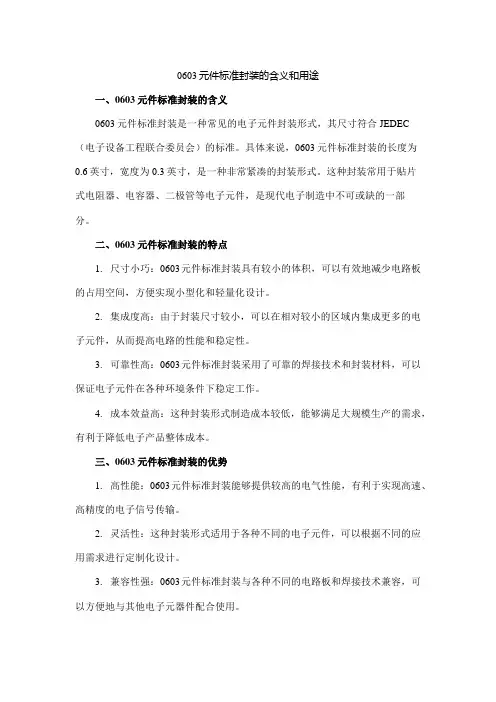

0603元件标准封装的含义和用途一、0603元件标准封装的含义0603元件标准封装是一种常见的电子元件封装形式，其尺寸符合JEDEC（电子设备工程联合委员会）的标准。

具体来说，0603元件标准封装的长度为0.6英寸，宽度为0.3英寸，是一种非常紧凑的封装形式。

这种封装常用于贴片式电阻器、电容器、二极管等电子元件，是现代电子制造中不可或缺的一部分。

二、0603元件标准封装的特点1.尺寸小巧：0603元件标准封装具有较小的体积，可以有效地减少电路板的占用空间，方便实现小型化和轻量化设计。

2.集成度高：由于封装尺寸较小，可以在相对较小的区域内集成更多的电子元件，从而提高电路的性能和稳定性。

3.可靠性高：0603元件标准封装采用了可靠的焊接技术和封装材料，可以保证电子元件在各种环境条件下稳定工作。

4.成本效益高：这种封装形式制造成本较低，能够满足大规模生产的需求，有利于降低电子产品整体成本。

三、0603元件标准封装的优势1.高性能：0603元件标准封装能够提供较高的电气性能，有利于实现高速、高精度的电子信号传输。

2.灵活性：这种封装形式适用于各种不同的电子元件，可以根据不同的应用需求进行定制化设计。

3.兼容性强：0603元件标准封装与各种不同的电路板和焊接技术兼容，可以方便地与其他电子元器件配合使用。

4.长寿命：由于其采用的焊接技术和封装材料具有良好的耐久性，因此可以保证电子元件在使用期间内具有较长的使用寿命。

四、0603元件标准封装的应用领域1.消费电子产品：在智能手机、平板电脑、笔记本电脑等消费电子产品中，0603元件标准封装被广泛应用于各种小型化、高性能的电路板制造中。

2.通信设备：在无线通信设备、基站、路由器等通信设备中，由于需要实现高速信号传输和处理，0603元件标准封装成为重要的组成部分。

3.汽车电子：在汽车电子领域中，由于汽车对可靠性和安全性的要求较高，0603元件标准封装以其高可靠性和长寿命等特点而被广泛应用于各种车载电子系统中。

电子元器件的封装1947年晶体管出现之后，其封装的设计随之展开，最早的一批晶体管封装的型号是以TO开头的。

曾经有过一种有着特定的工业或军事应用的金属壳多极管封装TO－39（见图5），有现在最常见的塑料三极管封装TO－92（见图6），还有电子爱好者常用的直插式稳压芯片LM7805所使用的TO－220封装（见图7），还有直引脚贴片式封装的TO—89（见图8），TO 系列封装几乎一统天下了。

1958年美国德州仪器公司（TI）工程师杰克.基尔比发明了集成电路，一些集成电路芯片还仍然使用TO系列封装，但随着集成电路晶片面积越来越大、引脚越来越多，TO封装已经吃不消了。

于是20世纪70年代出现了新的封装设计——双列直插封装（DP）（见图9），我花了好长时间搜索DIP封装的发明者或研发它的公司，可是什么也没找到就连DIP封装发明的准确日期也没找到。

乍看DIP封装好像是一只多脚虫，引脚间距为2.54mm，引脚数量可以从6个到64个，一般用“DIP”字样加上引脚数量表达封装形式，如“DP20”就是有20个引脚的DIP封装。

安装在带有过孔的PCB板上。

从下面这张DIP封装的图片上可以看到；封装中间是集成电路晶片，晶片周围用很细的金属导线把晶片上的接口电极导到封装外的引脚上。

DIP封装有陶瓷和塑料两种封装材料；DP封装坚固可靠，英特尔公司最早生产的4004、8008处理器均采用了DIP封装。

DIP封装一出现几乎就统治了市场，几乎所有的直插式芯片都有DIP封装的产品，直到现在我们还在使用着，你手边的40脚的51单片机就是DIP40封装的。

另外还有一种不常用的芯片封装叫SIP，意思是单列直插封装，现在几乎看不到了，大家知道一下就行了。

DIP封装好是好，可就是太大了，当用于小型手持设备时，DIP封装就显得笨拙了，于是飞利浦公司开发出了SOP小外型封装。

SOP封装（见图10）引脚间距为1.27mm，引脚数在8~44脚，SOP属于表面贴装元器件，无需过孔，可以直接焊在印制电路板表面。

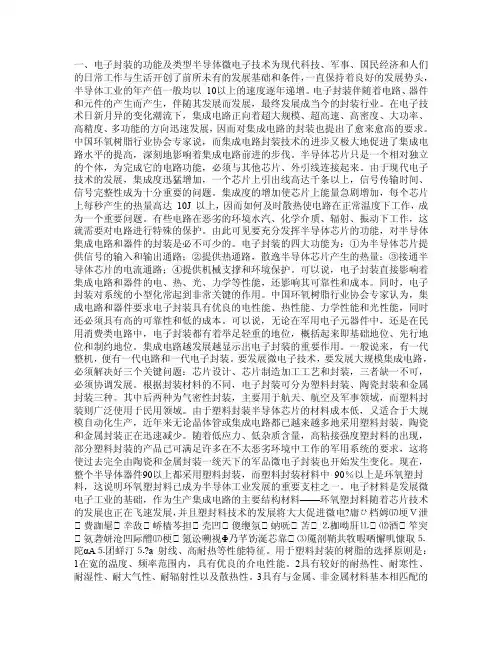

一、电子封装的功能及类型半导体微电子技术为现代科技、军事、国民经济和人们的日常工作与生活开创了前所未有的发展基础和条件，一直保持着良好的发展势头，半导体工业的年产值一般均以10以上的速度逐年递增。

电子封装伴随着电路、器件和元件的产生而产生，伴随其发展而发展，最终发展成当今的封装行业。

在电子技术日新月异的变化潮流下，集成电路正向着超大规模、超高速、高密度、大功率、高精度、多功能的方向迅速发展，因而对集成电路的封装也提出了愈来愈高的要求。

中国环氧树脂行业协会专家说，而集成电路封装技术的进步又极大地促进了集成电路水平的提高，深刻地影响着集成电路前进的步伐。

半导体芯片只是一个相对独立的个体，为完成它的电路功能，必须与其他芯片、外引线连接起来。

由于现代电子技术的发展，集成度迅猛增加，一个芯片上引出线高达千条以上，信号传输时间、信号完整性成为十分重要的问题。

集成度的增加使芯片上能量急剧增加，每个芯片上每秒产生的热量高达10J 以上，因而如何及时散热使电路在正常温度下工作，成为一个重要问题。

有些电路在恶劣的环境水汽、化学介质、辐射、振动下工作，这就需要对电路进行特殊的保护。

由此可见要充分发挥半导体芯片的功能，对半导体集成电路和器件的封装是必不可少的。

电子封装的四大功能为：①为半导体芯片提供信号的输入和输出通路；②提供热通路，散逸半导体芯片产生的热量；③接通半导体芯片的电流通路；④提供机械支撑和环境保护。

可以说，电子封装直接影响着集成电路和器件的电、热、光、力学等性能，还影响其可靠性和成本。

同时，电子封装对系统的小型化常起到非常关键的作用。

中国环氧树脂行业协会专家认为，集成电路和器件要求电子封装具有优良的电性能、热性能、力学性能和光性能，同时还必须具有高的可靠性和低的成本。

可以说，无论在军用电子元器件中，还是在民用消费类电路中，电子封装都有着举足轻重的地位，概括起来即基础地位、先行地位和制约地位。

集成电路越发展越显示出电子封装的重要作用。

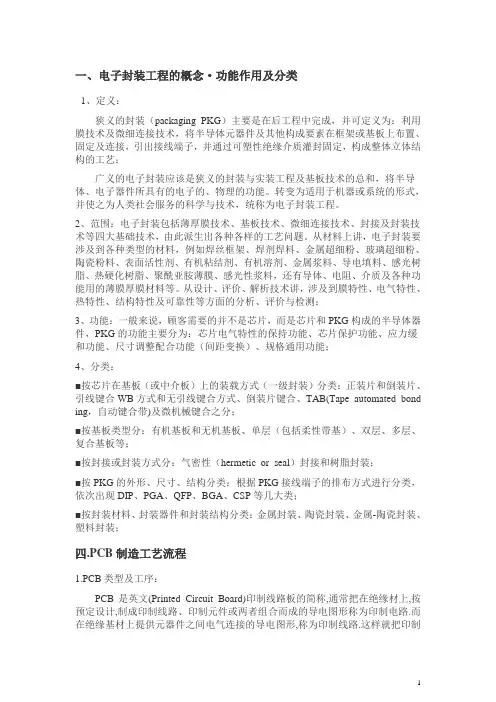

一、电子封装工程的概念·功能作用及分类1、定义：狭义的封装（packaging PKG）主要是在后工程中完成，并可定义为：利用膜技术及微细连接技术，将半导体元器件及其他构成要素在框架或基板上布置、固定及连接，引出接线端子，并通过可塑性绝缘介质灌封固定，构成整体立体结构的工艺；广义的电子封装应该是狭义的封装与实装工程及基板技术的总和，将半导体、电子器件所具有的电子的、物理的功能。

转变为适用于机器或系统的形式，并使之为人类社会服务的科学与技术，统称为电子封装工程。

2、范围：电子封装包括薄厚膜技术、基板技术、微细连接技术、封接及封装技术等四大基础技术，由此派生出各种各样的工艺问题。

从材料上讲，电子封装要涉及到各种类型的材料，例如焊丝框架、焊剂焊料、金属超细粉、玻璃超细粉、陶瓷粉料、表面活性剂、有机粘结剂、有机溶剂、金属浆料、导电填料、感光树脂、热硬化树脂、聚酰亚胺薄膜、感光性浆料，还有导体、电阻、介质及各种功能用的薄膜厚膜材料等。

从设计、评价、解析技术讲，涉及到膜特性、电气特性、热特性、结构特性及可靠性等方面的分析、评价与检测；3、功能：一般来说，顾客需要的并不是芯片，而是芯片和PKG构成的半导体器件，PKG的功能主要分为：芯片电气特性的保持功能、芯片保护功能、应力缓和功能、尺寸调整配合功能（间距变换）、规格通用功能；4、分类：■按芯片在基板（或中介板）上的装载方式（一级封装）分类：正装片和倒装片、引线键合WB方式和无引线键合方式、倒装片键合、TAB(Tape automated bond ing，自动键合带)及微机械键合之分；■按基板类型分：有机基板和无机基板、单层（包括柔性带基）、双层、多层、复合基板等；■按封接或封装方式分：气密性（hermetic or seal）封接和树脂封装；■按PKG的外形、尺寸、结构分类：根据PKG接线端子的排布方式进行分类，依次出现DIP、PGA、QFP、BGA、CSP等几大类；■按封装材料、封装器件和封装结构分类：金属封装、陶瓷封装、金属-陶瓷封装、塑料封装；四.PCB制造工艺流程1.PCB类型及工序：PCB是英文(Printed Circuit Board)印制线路板的简称,通常把在绝缘材上,按预定设计,制成印制线路、印制元件或两者组合而成的导电图形称为印制电路.而在绝缘基材上提供元器件之间电气连接的导电图形,称为印制线路.这样就把印制2电路或印制线路的成品板称为印制线路板,亦称为印制板或印制电路板.为进一认识PCB我们有必要了解一下单、面双面印制线路板及普通多层板的制作工艺,加深对它的了解：单面刚性印制板单:面覆铜板→下料→刷洗、干燥网→印线路抗蚀刻图形→固化检查修板→蚀刻铜→去抗蚀印料、干燥→钻网印及冲压定位孔→刷洗、干燥→网印阻焊图形(常用绿油)、UV固化网→印字符标记图形、UV固化→预热→冲孔及外形→电气开、短路测试→刷洗、干燥→预涂助焊防氧化剂(干燥)→检验包装→成品出厂.双面刚性印制板:→双面覆铜板下料→钻基准孔→数控钻导通孔→检验、去毛刺→刷洗→化学镀(导通孔金属化)→全板电镀薄铜→检验刷洗→网印负性电路图形、固化(干膜或湿膜、曝光、显影)→检验、修板→线路图形电镀→电镀锡(抗蚀镍/金)→去印料(感光膜)→蚀刻铜→退锡→清洁刷洗→网印阻焊图形常用热固化绿油(贴感光干膜或湿膜、曝光、显影、热固化,常用感光热固化绿油)→清洗、干燥→网印标记字符图形、固化→外形加工、清洗、干燥→电气通断检测→喷锡或有机保焊膜→检验包装→成品出厂.贯通孔金属化法制造多层板工艺流程:内层覆铜板双面开料→刷洗→钻定位孔→贴光致抗蚀干膜或涂覆光致抗蚀剂→曝光→显影→蚀刻与去膜→内层粗化、去氧化→内层检查(外层单面覆铜板线路制作、B-阶粘结片、板材粘结片检查、钻定位孔)→层压→数控制钻孔→孔检查→孔前处理与化学镀铜→全板镀薄铜→镀层检查→贴光致耐电镀干膜或涂覆光致耐电镀剂→面层底板曝光→显影、修板→线路图形电镀→电镀锡铅合金或镍/金镀→去膜与蚀刻→检查→网印阻焊图形或光致阻焊图形→印制字符图形→热风整平或有机保焊膜→数控洗外形→成品检查→包装出厂.2.PCB表面处理工艺特点：A.表面处理的目的：表面处理最基本的目的是保证良好的可焊性或电性能。

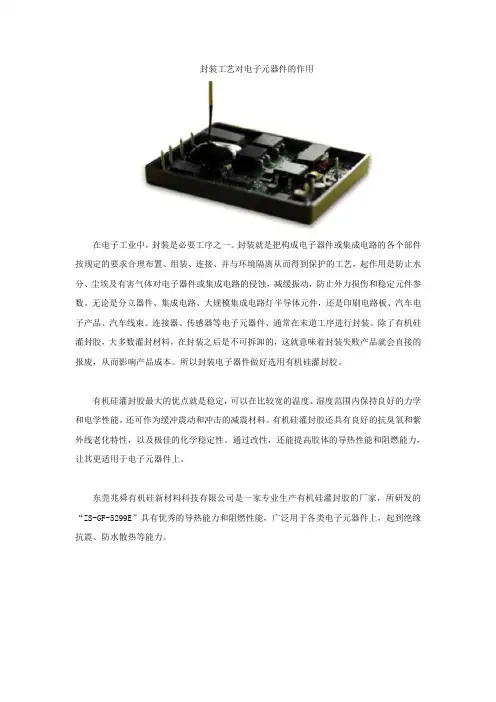

封装工艺对电子元器件的作用
在电子工业中，封装是必要工序之一。

封装就是把构成电子器件或集成电路的各个部件按规定的要求合理布置、组装、连接、并与环境隔离从而得到保护的工艺，起作用是防止水分、尘埃及有害气体对电子器件或集成电路的侵蚀，减缓振动，防止外力损伤和稳定元件参数。

无论是分立器件、集成电路、大规模集成电路灯半导体元件，还是印刷电路板、汽车电子产品、汽车线束、连接器、传感器等电子元器件、通常在末道工序进行封装。

除了有机硅灌封胶，大多数灌封材料，在封装之后是不可拆卸的，这就意味着封装失败产品就会直接的报废，从而影响产品成本。

所以封装电子器件做好选用有机硅灌封胶。

有机硅灌封胶最大的优点就是稳定，可以在比较宽的温度、湿度范围内保持良好的力学和电学性能。

还可作为缓冲震动和冲击的减震材料。

有机硅灌封胶还具有良好的抗臭氧和紫外线老化特性，以及极佳的化学稳定性。

通过改性，还能提高胶体的导热性能和阻燃能力，让其更适用于电子元器件上。

东莞兆舜有机硅新材料科技有限公司是一家专业生产有机硅灌封胶的厂家，所研发的“ZS-GF-5299E”具有优秀的导热能力和阻燃性能，广泛用于各类电子元器件上，起到绝缘抗震、防水散热等能力。

电子元器件的制造与应用电子元器件是现代电子产业的基石，也是现代化社会中各种电子产品不可或缺的组成部分。

在当前电子技术日新月异的背景下，电子元器件的制造和应用也在不断地更新和升级，为各行各业的发展提供了巨大的助力。

一、电子元器件的种类电子元器件主要包含三类：被动元器件、主动元器件以及电子器件模块。

1. 被动元器件：指的是不具有放大、振荡、开关等功能的元器件，如电阻器、电容器、电感等。

被动元器件以其体积小、价格低、性能稳定等特点，广泛应用于电源、通信、计算机等领域。

2. 主动元器件：指的是具有放大、振荡、开关等功能的元器件，如晶体管、场效应管、二极管等。

主动元器件以其性能好、可靠性高、工作速度快等特点，被广泛应用于计算机、通信、雷达等高科技领域。

3. 电子器件模块：指的是将多个电子元器件组合成一个整体的电子器件，如单片机、DSP模块等。

电子器件模块以其优秀的性能、易于操作、体积小等特点，被广泛应用于各种电子系统的设计和开发。

二、电子元器件的制造过程电子元器件的制造过程主要包含三个环节：芯片制造、包装测试和封装。

1. 芯片制造：芯片制造是电子元器件制造的核心环节，它主要包含晶片生长、器件制作、器件测试等步骤。

晶片生长是将单晶硅制成晶片的过程，其过程中需保证晶片的质量和晶格完整度。

器件制作是将电路图转化为电路结构，并采取光刻、蒸镀等工艺，制作出电子器件，以此来实现各种功能。

器件测试则是对制作出的芯片进行测试，确保其符合性能规范。

2. 包装测试：包装测试是芯片制造的附加环节。

它主要包含了晶片分装、批测试和选分。

晶片分装是将制作好的芯片封装至封装体中，以此来确保其稳定性和可靠性。

批测试是对封装好的芯片进行测试，以此来排除不合格品种。

选分是将不同性能等级的芯片选别出来，供应不同的市场和用户。

3. 封装：封装是将封装好的芯片与其他电器元件组合成整体电子器件的过程。

这个过程中，需要根据不同的应用需求，采纳不同的封装方式，以此来实现各种不同的功能。

电子元器件封装与可靠性分析随着电子产品的快速发展，电子元器件的封装越来越重要。

一个合适的封装可以有效地保护电子元器件的内部结构并延长它们的使用寿命。

封装技术的不断发展也为电子产品提供了更高的性能和更好的可靠性。

本篇文章将介绍电子元器件的封装和可靠性分析。

一、电子元器件封装电子元器件封装是指将电子元器件的芯片、引脚等封装到一个模具中，使得元器件在一个可靠的环境下稳定地工作。

常见的电子元器件封装类型有扁平封装、贴片封装、球栅阵列（BGA）封装和双列直插封装等。

1、扁平封装（Flat Package）扁平封装是一种常见的电子元器件封装形式，其特点是芯片基板和引脚在同一平面上，形状呈长方形或正方形。

扁平封装分为无引脚封装和带引脚封装，其中带引脚封装的引脚数量较多，常用于大功率电子元器件的封装中。

2、贴片封装（Surface Mount Technology，SMT）贴片封装是将电子元器件直接贴在印制电路板（PCB）的表面，而不需要进行钻孔和焊接。

相对于传统的插孔封装，贴片封装可以节省PCB的空间、减少尺寸、重量和成本。

贴片封装常见的类型有QFP、SOP、SOIC、PLCC等。

3、球栅阵列（BGA）封装球栅阵列封装是一种比较新的电子元器件封装形式，其特点是将电子元器件引脚焊接到一个由数百个微小球组成的球栅上。

BGA封装的结构更加可靠，主要应用于高频、高速和高温的电子元器件领域。

4、双列直插封装（Dual In-line Package，DIP）双列直插封装是最早和最常见的一种封装方式，由电子元器件芯片和具有双列引脚的外壳组成。

DIP封装主要应用于低功率和中功率的电子元器件中。

二、电子元器件可靠性分析电子产品的可靠性是指其在特定条件下保持正常使用并能达到设计寿命的能力。

电子元器件的可靠性可以通过可靠性测试、可靠性评估和可靠性预测等方法进行分析。

1、可靠性测试可靠性测试是通过将电子元器件进行加速老化和压力测试，以模拟元器件在不同条件下的工作状态，从而评估其可靠性。

常用电子元器件的封装形式1.DIP（直插式）封装：DIP封装是电子元器件的一种常见封装形式，其引脚以直插式连接到电路板上。

它的主要特点是易于手工焊接和更换，适用于大多数应用场景。

但是由于引脚间距相对较大，封装体积较大，无法满足小型化需求。

2.SOP（小外延封装）封装：SOP封装是一种较小的表面贴装封装，其引脚呈直线排列并焊接在电路板的表面上。

SOP封装具有容易自动化生产、体积小、引脚数量多等特点，适用于中等密度的电子元器件。

3.QFP（方形浸焊封装）封装：QFP封装是一种表面贴装封装，引脚排列呈方形形状，并通过焊点浸焊在电路板表面上。

QFP封装具有高密度、小尺寸、引脚数量多等特点，适用于高性能、小型化的电子设备。

4.BGA（球栅阵列）封装：BGA封装是一种高密度的表面贴装封装，引脚排列成网格状，并通过焊球连接到电路板的焊盘上。

BGA封装具有高密度、小尺寸、良好的散热性能等特点，适用于高性能计算机芯片、微处理器等。

5.SMD（表面贴装）封装：SMD封装是一种广泛应用于电子元器件的表面贴装封装。

其特点是体积小、重量轻、引脚密度高，适用于大规模自动化生产。

常见的SMD封装包括0805、1206、SOT-23等。

6.TO（金属外壳）封装：TO封装是一种金属外壳的电子元器件封装形式。

其主要特点是能够提供良好的散热性能和电磁屏蔽效果，适用于功率较大、需要散热的元器件。

7.COB（芯片上下接插封装）封装：COB封装是一种将芯片直接粘贴到电路板上，并通过金线进行引脚连接的封装形式。

COB封装具有体积小、重量轻、引脚数量多等特点，适用于小型化、高集成度的电子设备。

8.QFN（无引脚封装）封装：QFN封装是一种无引脚的表面贴装封装，引脚位于封装的底部。

QFN封装具有体积小、引脚密度高、良好的散热性能等特点，适用于小型、高性能的电子产品。

9.LCC（陶瓷外壳）封装：LCC封装是一种使用陶瓷材料制成的封装形式，具有较高的耐高温性和良好的散热性能。

电子元器件封装简介及图解部分元件参考封装元件封装是指在PCB编辑器中，为了将元器件固定、安装于电路板，而绘制的与元器件管脚相对应的焊盘、元件外形等。

由于它的主要作用是将元件固定、焊接在电路板上，因此它对焊盘大小、焊盘间距、焊盘孔大小、焊盘序号等参数有非常严格的要求，元器件的封装、元器件实物、原理图元件管脚序号三者之间必须保持严格的对应关系，如图6.8所示，否则直接关系到制作电路板的成败和质量。

小技巧一般双列直插集成电路元件封装的第一脚焊盘为方形，以便于元件安装和检测，与此对应集成块表面的第一脚位置有小点标志。

由图6.8可知，元件封装一般由二部分组成：焊盘和外形轮廓，其中最关键的组成部分是和元件管脚一一对应的焊盘，它的形状和参数如图6.9所示。

焊盘的作用是将元件管脚固定焊接在电路板的铜箔导线上，因此它的各参数直接关系到焊点的质量和电路板的可靠性，一般包含如下参数：焊盘长度（X-Size）、焊盘宽度（Y-Size）、孔径（Hole Size）、序号（Designator）、形状（Shape）等。

在PCB编辑器中双击焊盘，即可打开焊盘属性对话框，可以修改或设置焊盘各属性。

在元件封装中，除了焊盘本身的参数至关重要外，焊盘之间的距离也必须严格和元件实物管脚之间距离保持一致，否则在进行元件装配、焊接时将可能存在元件无法安装等严重问题，元件封装的合理选择非常重要。

图6.8 元件封装与元件实物、原理图元件的对应关系图6.9 PCB板中的焊盘1元件封装的另一组成部分为外形轮廓，相对于焊盘而言，它的参数要求没有焊盘参数那么严格，一般就是从元件顶部向底部看下去所形成的外部轮廓俯视图，它一般在顶层丝印层（Top Overlayer）绘制，默认颜色为黄色。

外形轮廓主要用于标志元件在电路板上所占面积大小和安装极性，从而便于元件的整体布局，同时还便于元件的安装。

在Protel DXP 安装目录下的“*:\Program Files\Altium\Library\”目录中，存放着大量的PCB元件封装库，在不同的元件封装库中又含有许多不同种类、不同尺寸大小的PCB元件封装，熟练了解Protel DXP 元件封装库的各种封装是正确、快速地为元件选用合适封装的前提，而合适的选择元件封装是成功制作电路板的第一步。

电子元器件封装大全1、BGA是英文Ball Grid Array Package的缩写，即球栅阵列封装。

20****90年代随着技术的进步，芯片集成度不断提高，I/O引脚数急剧增加，功耗也随之增大，对集成电路封装的要求也更加严格。

为了满足发展的需要，BGA封装开始被应用于生产。

采用BGA技术封装的内存，可以使内存在体积不变的情况下内存容量提高两到三倍，BGA与TSOP相比，具有更小的体积，更好的散热性能和电性能。

BGA封装技术使每平方英寸的存储量有了很大提升，采用BGA封装技术的内存产品在相同容量下，体积只有TSOP 封装的三分之一；另外，与传统TSOP封装方式相比，BGA封装方式有更加快速和有效的散热途径。

BGA封装的I/O端子以圆形或柱状焊点按阵列形式分布在封装下面，BGA技术的优点是I/O引脚数虽然增加了，但引脚间距并没有减小反而增加了，从而提高了组装成品率；虽然它的功耗增加，但BGA能用可控塌陷芯片法焊接，从而可以改善它的电热性能；厚度和重量都较以前的封装技术有所减少；寄生参数减小，信号传输延迟小，使用频率大大提高；组装可用共面焊接，可靠性高。

例如，引脚中心距为1.5mm的360引脚BGA仅为31mm见方；而引脚中心距为0.5mm 的304引脚QFP为40mm见方。

而且BGA不用担心QFP那样的引脚变形问题。

该封装是美国Motorola公司开发的，首先在便携式电话等设备中被采用，今后在美国有可能在个人计算机中普及。

最初，BGA的引脚(凸点)中心距为1.5mm，引脚数为225。

现在也有一些LSI厂家正在开发500引脚的BGA。

BGA的问题是回流焊后的外观检查。

现在尚不清楚是否有效的外观检查方法。

有的认为，由于焊接的中心距较大，连接可以看作是稳定的，只能通过功能检查来处理。

美国Motorola公司把用模压树脂密封的封装称为OMPAC，而把灌封方法密封的封装称为GPAC(见OMPAC和GPAC)。

封装和解封装的过程随着电子技术的不断发展，半导体芯片的应用越来越广泛，从计算机、手机到家电、汽车等各个领域都有半导体芯片的身影。

而半导体芯片的生产过程中，封装和解封装是非常重要的环节。

一、封装的定义和作用封装是将芯片加工成完整的电子元器件的过程，它是把芯片放在特定的载体上，并加上导线、壳体等外部结构，使得芯片能够与外部环境交互，从而组成完整的电子器件。

封装的主要作用有以下几点：1. 保护芯片：芯片是半导体工艺的核心，它具有极高的灵敏度和易损性。

封装可以将芯片放在一个相对安全的环境中，避免芯片受到外部环境的损害，从而保护芯片的可靠性和稳定性。

2. 提高芯片的可靠性：封装可以消除芯片与外部环境之间的干扰，从而提高芯片的可靠性和稳定性。

此外，封装还可以加强芯片与外部环境之间的电气连接，增强芯片的抗干扰能力。

3. 方便芯片的使用：封装可以将芯片转化为一个完整的电子器件，方便芯片的安装、使用和维护。

此外，封装还可以使芯片的功能更加多样化，满足不同用户的需求。

二、封装的分类根据芯片的封装形式，封装可以分为裸片封装、塑封封装和金属封装等几种类型。

1. 裸片封装：裸片封装是指将芯片直接焊接在载体上，不加任何封装材料。

裸片封装具有体积小、重量轻、成本低等优点，但其环境适应性差，易受到外部环境的干扰，因此应用范围有限。

2. 塑封封装：塑封封装是将芯片放在一个塑料封装中，再通过热压、注塑等工艺将封装材料封装在芯片的表面。

塑封封装具有成本低、结构简单、环保等优点，是目前应用最广泛的封装形式之一。

3. 金属封装：金属封装是将芯片放在一个金属封装中，通过焊接、胶合等工艺将封装材料封装在芯片的表面。

金属封装具有抗干扰能力强、耐高温、抗腐蚀等优点，适用于高端电子产品的封装。

三、解封装的定义和作用解封装是指将封装后的芯片进行拆解，还原成原始的芯片结构。

解封装的主要作用有以下几点：1. 检测芯片质量：解封装可以检测芯片的质量，包括芯片的制造工艺、材料质量、电气性能等方面。

贴片封装的概念贴片封装是一种电子元器件封装的技术，广泛应用于电子产品中。

它是将电子元器件的芯片（或晶圆）与引脚一起封装在塑料或陶瓷基板上的一种封装方式。

相比传统的引脚封装方式，贴片封装具有体积小、重量轻、可靠性高、成本低等优点，因此被广泛应用于电子设备中。

首先，贴片封装可以减小电子元器件的体积，使得电子设备可以更加紧凑和轻便。

传统的引脚封装方式需要通过引脚与电路板焊接，而贴片封装则是将电子芯片直接连接在基板上，省去了引脚的空间，使得元器件的体积可以大大减小，而且不同于传统引脚封装方式下需要高度设计电路板的规划，贴片封装可以实现更加紧凑的电路布局，使得整个电子设备的体积可以进一步减小。

其次，贴片封装还可以提高电子元器件的可靠性。

传统的引脚封装方式需要通过焊接使引脚与电路板相连，这种连接方式容易受到环境温度变化的影响，从而导致焊点开裂、失效等问题。

而贴片封装则是通过直接将电子芯片与基板连接，无需焊接，因此可以避免焊接过程中潜在的问题。

此外，贴片封装采用的是基板焊盘连接方式，使得连接更加牢固，不易受到外界影响，因此可以提高电子元器件的可靠性，延长其使用寿命。

此外，贴片封装还可以降低生产成本。

传统的引脚封装方式需要将元器件的引脚一一焊接到电路板上，这个过程需要人工操作且需要较长的焊接时间，因此耗时费力。

而贴片封装则是将电子芯片直接粘贴在基板上，非常简便快捷。

此外，贴片封装还可以采用自动化设备进行大规模生产，提高生产效率，降低生产成本。

因此，相比传统引脚封装方式，贴片封装在生产过程中的成本更低，也更加便于自动化生产。

总的来说，贴片封装是一种重要的电子元器件封装技术，具有体积小、重量轻、可靠性高、成本低等优点。

随着电子设备的不断发展和进步，贴片封装技术也得到了广泛的应用和推广。

通过贴片封装技术，可以有效地减小电子设备的体积，提高电子元器件的可靠性和生产效率，为电子设备的发展提供了有力的支持。
