下载文档原格式
第一章挤出吹塑薄膜成型工艺1、挤出成型工艺参数1）挤出机部位工艺参数挤出机工艺参数主要指料筒温度、螺杆转速、运行电流等。
a、料筒温度温度是挤出成型工艺要素中的第一要素。
挤出机的加热一般都是电加热，通常采用铸铝电阻加热器。
控制采用热电偶温度传感器、辐射高温测量仪、电阻温度传感器、数字温度控制仪表料筒温控模式：从加料口到料筒末端，温度逐渐升高。
靠近加料口的第一段应低于原料的软化温度；料筒出口处温度应低于原料的分解温度；中间段温度逐渐升高；b、料筒压力一般不用控制，当熔料进入机头，测定机头压力；c、料筒内料流阻力的大小通过螺杆扭矩即力矩显示；塑料熔体黏度大，力矩大；一旦扭矩过大，有可能折断螺杆；d、螺杆转速的选择直接影响制品产量；过低，降低了产量；过快，则会影响塑化质量；开始启动转速应先慢后快；2）辅机工艺参数a、吹胀比：是指吹胀后管泡的直径与机头口模直径（薄膜的规格与机头大小）之比。
通常设定为1.5－3；恒定的吹胀比要求压缩空气必须保持稳定；b、拉伸比（牵引比）：是指牵引速率（牵引辊的表面线速度）与挤出速率（熔体离开口模的线速度）之比。
牵引比通常控制在4－10；c、模口间隙：是指口模缝隙的宽度。
通常设定为0.8－1.2mm；关系：牵引比＝模口间隙/(薄膜厚度×吹胀比)在实际生产中三种参数相互关联，应做综合调整3）环境工艺参数挤出生产线的环境要求如下：a、周围介质温度不超过40℃，不低于－20 ℃；b、空气相对湿度不大于85％；c、没有导电尘埃及破坏金属绝缘的腐蚀性气体；d、避免振动和颠簸；e、车间空气流通均匀；f、环境清洁，无虫蝇；第二章吹膜质量标准1、外观要求：塑化良好，无明显“水纹”和“云雾”；表面应当平整光滑，无皱折或仅有少量的活褶；不允许有气泡、穿孔及破裂现象；不允许有严重的挂料线和丝纹存在；不允许出现表面划痕和污染；色母料分布均匀，遮光率好；鱼眼和僵块(个/㎡) ＞2mm(不允许) 0.6-2mm(≤15)分散度(个/10cm×10cm) ≤5；杂质(个/㎡) ＞0.6mm (不允许) 0.3-0.6mm (≤4)分散度(个/10cm×10cm) ≤2；2、规格尺寸要求：1）宽度偏差：极限偏差≤±5mm；2）厚度偏差：极限偏差%≤±8,平均偏差% ≤±6;3、电晕要求：复合面电晕处理值≥38达因，整卷一致、无缺失;4、标注要求：采用有色胶带，并在端面夹放明显标记，注明原因;5、标示要求：严格执行质量跟踪卡，如实记录生产班组、生产日期、米数、厚度、宽度、电晕处理面、重量、次品位置、次品长度与原因。

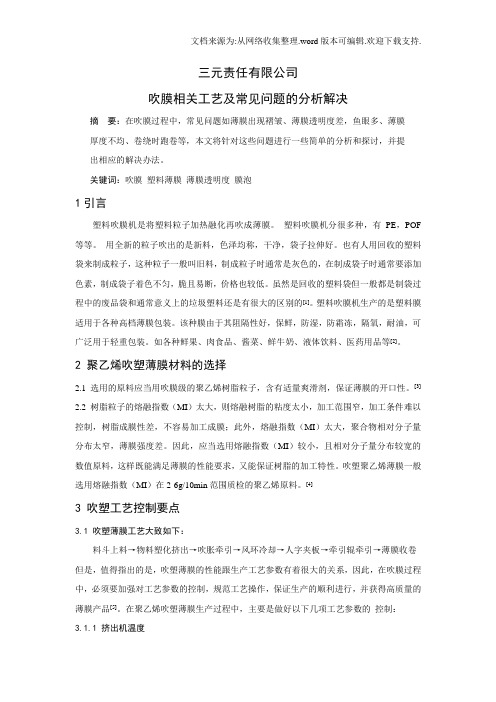

三元责任有限公司吹膜相关工艺及常见问题的分析解决摘要：在吹膜过程中，常见问题如薄膜出现褶皱、薄膜透明度差，鱼眼多、薄膜厚度不均、卷绕时跑卷等，本文将针对这些问题进行一些简单的分析和探讨，并提出相应的解决办法。
关键词：吹膜塑料薄膜薄膜透明度膜泡1引言塑料吹膜机是将塑料粒子加热融化再吹成薄膜。
塑料吹膜机分很多种，有PE，POF 等等。
用全新的粒子吹出的是新料，色泽均称，干净，袋子拉伸好。
也有人用回收的塑料袋来制成粒子，这种粒子一般叫旧料，制成粒子时通常是灰色的，在制成袋子时通常要添加色素，制成袋子着色不匀，脆且易断，价格也较低。
虽然是回收的塑料袋但一般都是制袋过程中的废品袋和通常意义上的垃圾塑料还是有很大的区别的[1]。
塑料吹膜机生产的是塑料膜适用于各种高档薄膜包装。
该种膜由于其阻隔性好，保鲜，防湿，防霜冻，隔氧，耐油，可广泛用于轻重包装。
如各种鲜果、肉食品、酱菜、鲜牛奶、液体饮料、医药用品等[2]。
2 聚乙烯吹塑薄膜材料的选择2.1 选用的原料应当用吹膜级的聚乙烯树脂粒子，含有适量爽滑剂，保证薄膜的开口性。
[3] 2.2 树脂粒子的熔融指数（MI）太大，则熔融树脂的粘度太小，加工范围窄，加工条件难以控制，树脂成膜性差，不容易加工成膜；此外，熔融指数（MI）太大，聚合物相对分子量分布太窄，薄膜强度差。
因此，应当选用熔融指数（MI）较小，且相对分子量分布较宽的数值原料，这样既能满足薄膜的性能要求，又能保证树脂的加工特性。
吹塑聚乙烯薄膜一般选用熔融指数（MI）在2-6g/10min范围质检的聚乙烯原料。
[4]3 吹塑工艺控制要点3.1 吹塑薄膜工艺大致如下：料斗上料→物料塑化挤出→吹胀牵引→风环冷却→人字夹板→牵引辊牵引→薄膜收卷但是，值得指出的是，吹塑薄膜的性能跟生产工艺参数有着很大的关系，因此，在吹膜过程中，必须要加强对工艺参数的控制，规范工艺操作，保证生产的顺利进行，并获得高质量的薄膜产品[5]。

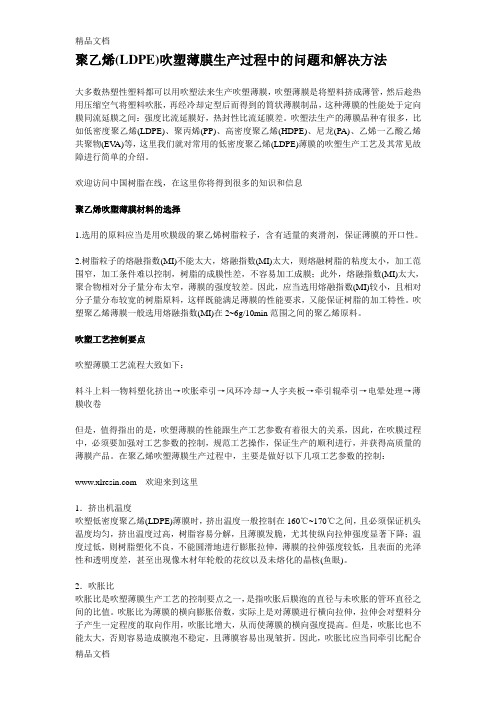

大多数热塑性塑料都可以用吹塑法来生产吹塑薄膜，吹塑薄膜是将塑料挤成薄管，然后趁热用压缩空气将塑料吹胀，再经冷却定型后而得到的筒状薄膜制品，这种薄膜的性能处于定向膜同流延膜之间:强度比流延膜好，热封性比流延膜差.吹塑法生产的薄膜品种有很多,比如低密度聚乙烯（LDPE)、聚丙烯(PP）、高密度聚乙烯（HDPE）、尼龙（PA）、乙烯一乙酸乙烯共聚物(EVA）等，这里我们就对常用的低密度聚乙烯（LDPE）薄膜的吹塑生产工艺及其常见故障进行简单的介绍一。
聚乙烯吹塑薄膜材料的选择1。
选用的原料应当是用吹膜级的聚乙烯树脂粒子，含有适量的爽滑剂，保证薄膜的开口性。
2。
树脂粒子的熔融指数（MI）不能太大,熔融指数（MI）太大，则熔融树脂的粘度太小，加工范围窄，加工条件难以控制,树脂的成膜性差,不容易加工成膜;此外，熔融指数(MI)太大，聚合物相对分子量分布太窄，薄膜的强度较差.因此，应当选用熔融指数（MI)较小,且相对分子量分布较宽的树脂原料，这样既能满足薄膜的性能要求，又能保证树脂的加工特性。
吹塑聚乙烯薄膜一般选用熔融指数（MI）在2~6g/10min范围之间的聚乙烯原料。
二。
吹塑工艺控制要点吹塑薄膜工艺流程大致如下：1，。
料斗上料一物料塑化挤出→吹胀牵引→风环冷却→人字夹板→牵引辊牵引→电晕处理→薄膜收卷但是，值得指出的是，吹塑薄膜的性能跟生产工艺参数有着很大的关系，因此,在吹膜过程中，必须要加强对工艺参数的控制，规范工艺操作，保证生产的顺利进行，并获得高质量的薄膜产品。
在聚乙烯吹塑薄膜生产过程中，主要是做好以下几项工艺参数的控制:2 ．挤出机温度吹塑低密度聚乙烯(LDPE)薄膜时，挤出温度一般控制在150℃~170℃之间,且必须保证机头温度均匀，挤出温度过高,树脂容易分解，且薄膜发脆,尤其使纵向拉伸强度显著下降；温度过低,则树脂塑化不良,不能圆滑地进行膨胀拉伸，薄膜的拉伸强度较低,且表面的光泽性和透明度差，甚至出现像木材年轮般的花纹以及未熔化的晶核(鱼眼）.3．吹胀比吹胀比是吹塑薄膜生产工艺的控制要点之一，是指吹胀后膜泡的直径与未吹胀的管环直径之间的比值。

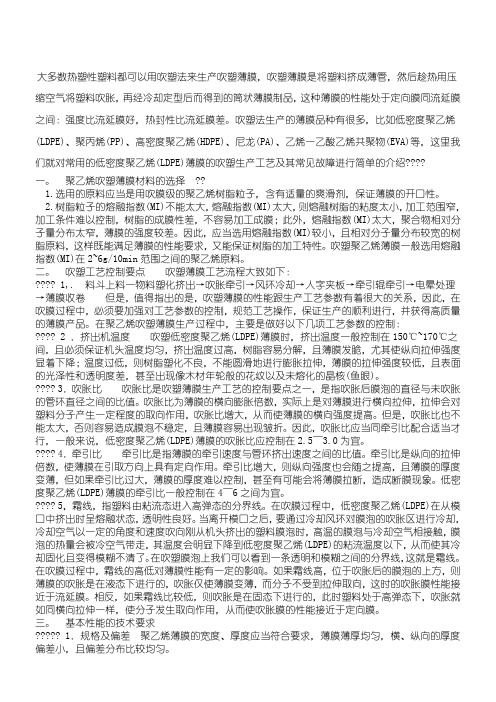

大多数热塑性塑料都可以用吹塑法来生产吹塑薄膜，吹塑薄膜是将塑料挤成薄管，然后趁热用压缩空气将塑料吹胀，再经冷却定型后而得到的筒状薄膜制品，这种薄膜的性能处于定向膜同流延膜之间：强度比流延膜好，热封性比流延膜差。
吹塑法生产的薄膜品种有很多，比如低密度聚乙烯(LDPE)、聚丙烯(PP)、高密度聚乙烯(HDPE)、尼龙(PA)、乙烯一乙酸乙烯共聚物(EVA)等，这里我们就对常用的低密度聚乙烯(LDPE)薄膜的吹塑生产工艺及其常见故障进行简单的介绍一。
聚乙烯吹塑薄膜材料的选择??1.选用的原料应当是用吹膜级的聚乙烯树脂粒子，含有适量的爽滑剂，保证薄膜的开口性。
2.指数二。
→在 2 之345在从模口中挤出时呈熔融状态，透明性良好。
当离开模口之后，要通过冷却风环对膜泡的吹胀区进行冷却，冷却空气以一定的角度和速度吹向刚从机头挤出的塑料膜泡时，高温的膜泡与冷却空气相接触，膜泡的热量会被冷空气带走，其温度会明显下降到低密度聚乙烯(LDPE)的粘流温度以下，从而使其冷却固化且变得模糊不清了。
在吹塑膜泡上我们可以看到一条透明和模糊之间的分界线，这就是霜线。
在吹膜过程中，霜线的高低对薄膜性能有一定的影响。
如果霜线高，位于吹胀后的膜泡的上方，则薄膜的吹胀是在液态下进行的，吹胀仅使薄膜变薄，而分子不受到拉伸取向，这时的吹胀膜性能接近于流延膜。
相反，如果霜线比较低，则吹胀是在固态下进行的，此时塑料处于高弹态下，吹胀就如同横向拉伸一样，使分子发生取向作用，从而使吹胀膜的性能接近于定向膜。
三。
基本性能的技术要求1．规格及偏差聚乙烯薄膜的宽度、厚度应当符合要求，薄膜薄厚均匀，横、纵向的厚度偏差小，且偏差分布比较均匀。
2.外观要求聚乙烯薄膜塑化良好，无明显的水纹和云雾;；薄膜的表面应当平整光滑，无皱折或仅有少量的活褶；不允许有气泡、穿孔及破裂现象；无明显的黑点、杂质，晶点和僵块；不允许有严重的挂料线和丝纹存在。
3．物理机械性能由于吹塑后的聚乙烯薄膜用于印刷或者复合加工工艺时，要受到机械力的作用，因此，要求聚乙烯薄膜的物理机械性能应当优良，主要包括拉伸强度、断裂伸长率、撕裂强度等几项指标应当符合标准。

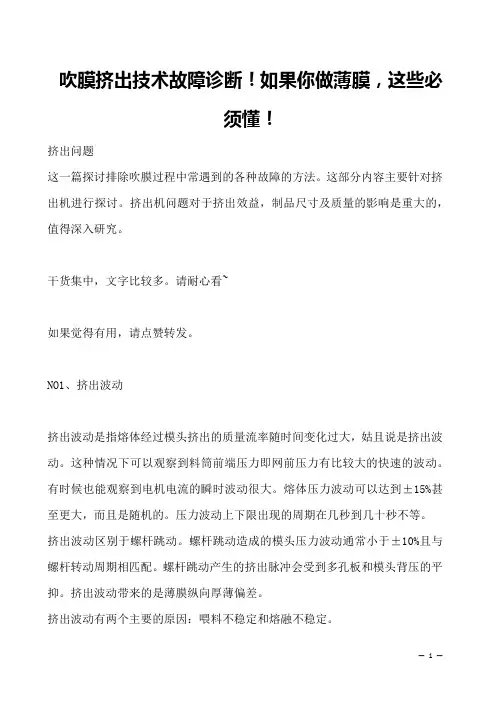

吹膜挤出技术故障诊断！如果你做薄膜，这些必须懂！挤出问题这一篇探讨排除吹膜过程中常遇到的各种故障的方法。
这部分内容主要针对挤出机进行探讨。
挤出机问题对于挤出效益，制品尺寸及质量的影响是重大的，值得深入研究。
干货集中，文字比较多。
请耐心看~如果觉得有用，请点赞转发。
NO1、挤出波动挤出波动是指熔体经过模头挤出的质量流率随时间变化过大，姑且说是挤出波动。
这种情况下可以观察到料筒前端压力即网前压力有比较大的快速的波动。
有时候也能观察到电机电流的瞬时波动很大。
熔体压力波动可以达到±15%甚至更大，而且是随机的。
压力波动上下限出现的周期在几秒到几十秒不等。
挤出波动区别于螺杆跳动。
螺杆跳动造成的模头压力波动通常小于±10%且与螺杆转动周期相匹配。
螺杆跳动产生的挤出脉冲会受到多孔板和模头背压的平抑。
挤出波动带来的是薄膜纵向厚薄偏差。
挤出波动有两个主要的原因：喂料不稳定和熔融不稳定。
喂料不稳定产生的波动沿着螺杆进入模头进行传递。
在一个有效的挤出系统内，固体颗粒与机筒摩擦较大并受到螺棱推动往前输送，与螺槽底部相对滑动。
固体输送的关键因素是固体料与机筒内壁摩擦系数与螺杆摩擦系数之比。
比值越大，固体输送越高效。
如果螺杆温度高，表面未清理干净或者有损伤，则使得物料容易粘附在螺杆上从而增大螺杆摩擦系数。
另外，固体形态差异大，比如固体原料含有粉状物料，会导致其熔融速率差异较大，颗粒小的原料较早熔融并粘附在螺杆上从而增大螺杆摩擦系数。
不管什么原因，只要有原料粘附在螺杆上，其输送就会暂停直到粘附的物料后端产生足够大的压力推动其运动进入螺槽前端。
对于吹膜挤出，尤其是聚乙烯，解决喂料量不稳定问题的最好办法是使用开槽机筒。
这项技术极大提高了料筒与原料的摩擦，提高喂料稳定性并提高了挤出机整体的挤出量。
另一个使喂料稳定的方法是保持螺杆表面光滑并使用颗粒形状一致的原料。
螺杆表面干净不黏料，如果进行抛光电镀降低摩擦系数，那效果就更好了。

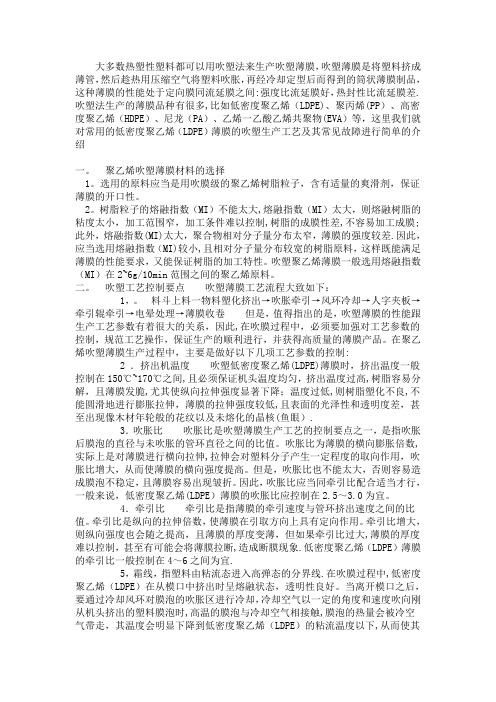

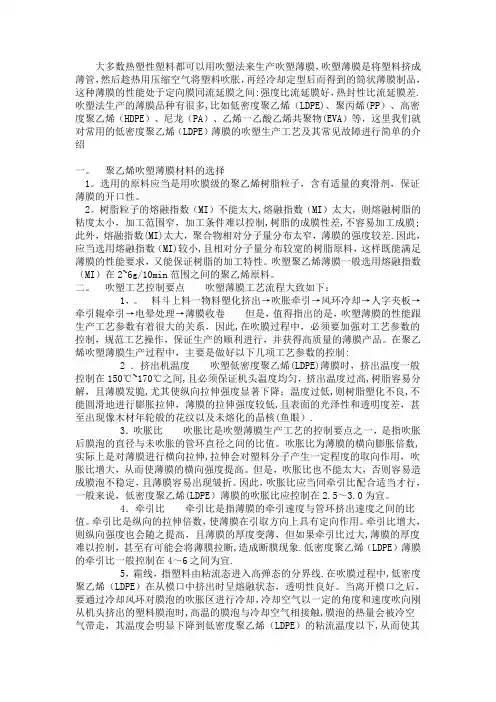

大多数热塑性塑料都可以用吹塑法来生产吹塑薄膜，吹塑薄膜是将塑料挤成薄管，然后趁热用压缩空气将塑料吹胀，再经冷却定型后而得到的筒状薄膜制品，这种薄膜的性能处于定向膜同流延膜之间：强度比流延膜好，热封性比流延膜差。
吹塑法生产的薄膜品种有很多，比如低密度聚乙烯(LDPE)、聚丙烯(PP)、高密度聚乙烯(HDPE)、尼龙(PA)、乙烯一乙酸乙烯共聚物(EVA)等，这里我们就对常用的低密度聚乙烯(LDPE)薄膜的吹塑生产工艺及其常见故障进行简单的介绍一。
聚乙烯吹塑薄膜材料的选择??1.选用的原料应当是用吹膜级的聚乙烯树脂粒子，含有适量的爽滑剂，保证薄膜的开口性。
2.指数二。
→在 2 之345在从模口中挤出时呈熔融状态，透明性良好。
当离开模口之后，要通过冷却风环对膜泡的吹胀区进行冷却，冷却空气以一定的角度和速度吹向刚从机头挤出的塑料膜泡时，高温的膜泡与冷却空气相接触，膜泡的热量会被冷空气带走，其温度会明显下降到低密度聚乙烯(LDPE)的粘流温度以下，从而使其冷却固化且变得模糊不清了。
在吹塑膜泡上我们可以看到一条透明和模糊之间的分界线，这就是霜线。
在吹膜过程中，霜线的高低对薄膜性能有一定的影响。
如果霜线高，位于吹胀后的膜泡的上方，则薄膜的吹胀是在液态下进行的，吹胀仅使薄膜变薄，而分子不受到拉伸取向，这时的吹胀膜性能接近于流延膜。
相反，如果霜线比较低，则吹胀是在固态下进行的，此时塑料处于高弹态下，吹胀就如同横向拉伸一样，使分子发生取向作用，从而使吹胀膜的性能接近于定向膜。
三。
基本性能的技术要求1．规格及偏差聚乙烯薄膜的宽度、厚度应当符合要求，薄膜薄厚均匀，横、纵向的厚度偏差小，且偏差分布比较均匀。
2.外观要求聚乙烯薄膜塑化良好，无明显的水纹和云雾;；薄膜的表面应当平整光滑，无皱折或仅有少量的活褶；不允许有气泡、穿孔及破裂现象；无明显的黑点、杂质，晶点和僵块；不允许有严重的挂料线和丝纹存在。
3．物理机械性能由于吹塑后的聚乙烯薄膜用于印刷或者复合加工工艺时，要受到机械力的作用，因此，要求聚乙烯薄膜的物理机械性能应当优良，主要包括拉伸强度、断裂伸长率、撕裂强度等几项指标应当符合标准。

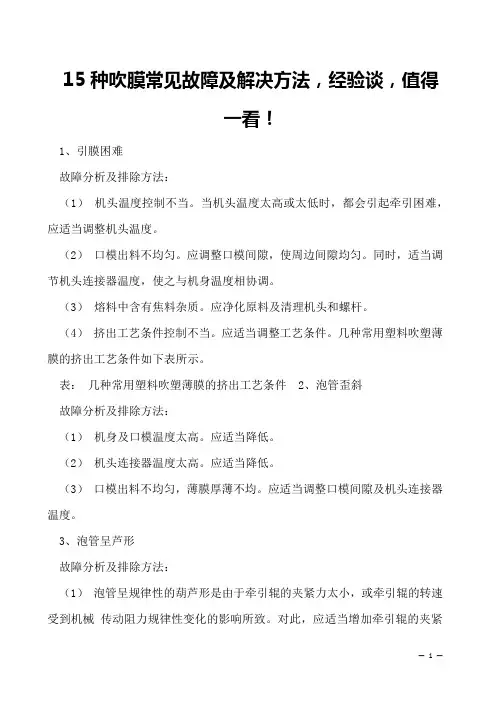

15种吹膜常见故障及解决方法，经验谈，值得一看！1、引膜困难故障分析及排除方法：（1）机头温度控制不当。
当机头温度太高或太低时，都会引起牵引困难，应适当调整机头温度。
（2）口模出料不均匀。
应调整口模间隙，使周边间隙均匀。
同时，适当调节机头连接器温度，使之与机身温度相协调。
（3）熔料中含有焦料杂质。
应净化原料及清理机头和螺杆。
（4）挤出工艺条件控制不当。
应适当调整工艺条件。
几种常用塑料吹塑薄膜的挤出工艺条件如下表所示。
表：几种常用塑料吹塑薄膜的挤出工艺条件 2、泡管歪斜故障分析及排除方法：（1）机身及口模温度太高。
应适当降低。
（2）机头连接器温度太高。
应适当降低。
（3）口模出料不均匀，薄膜厚薄不均。
应适当调整口模间隙及机头连接器温度。
3、泡管呈芦形故障分析及排除方法：（1）泡管呈规律性的葫芦形是由于牵引辊的夹紧力太小，或牵引辊的转速受到机械传动阻力规律性变化的影响所致。
对此，应适当增加牵引辊的夹紧力，检修牵引装置的机械传动部分，使牵引辊的转速平稳。
（2）泡管呈无规律的葫芦形是由于牵引速度不稳定，以及冷却风环的风压太大。
对此，应调整牵引速度，使其运行稳定；风环的风压应适当降低。
4、泡管摆动故障分析及排除方法：（1）熔料温度太高。
应适当降低机身及机头温度。
（2）冷却风环的冷却效率太低。
应提高冷却系统的冷却效率，可适当加大风环的风压和风量。
（3）泡管与人字夹板的摩擦力太大。
应适当加大人字板夹角，减小泡管与夹板的接触面积。
（4）机头温度太低，出料困难，膜泡跳动。
应适当提高机头温度及增加螺杆转速。
5、薄膜表面发花故障分析及排除方法：（1）机身或机头温度偏低，熔料塑化不良。
应适当提高机身或机头温度（2）螺杆转速太快。
应适当减慢。
（3）螺杆温度太高或太低。
应通过调整螺杆内冷却介质的流量，将螺杆温度控制在适宜的温度范围内。
6、挂料线明显故障分析及排除方法：（1）口模出料口处有分解物料或杂质粘附。
应用铜铲将杂质或焦料刮除，严重时应顶出芯棒进行清理。
挤出成型发展存在的问题及对策
挤出成型发展存在的问题及对策可能包括以下几个方面：
1. 技术难题：挤出成型涉及到材料的变形、熔融和冷却等复杂过程，需要掌握一定的工艺和设备知识。
对策是加强技术人才培养，提高企业自身的研发能力，与科研机构合作，引进先进的生产设备。
2. 资金压力：挤出成型生产线的设备和原材料投入较大，同时市场竞争激烈，成本控制与产品质量的平衡成为一项挑战。
对策是加强与银行、风险投资及其他资金来源的合作，寻找降低成本的途径，如采用替代材料、改进工艺等。
3. 环境污染问题：挤出成型过程中可能会产生废气、废水、废渣等污染物，对环境造成一定的影响。
对策是严格遵守环保法规，加强废物处理和排放控制，推动清洁生产，引入环保技术等。
4. 市场竞争：挤出成型市场竞争激烈，需面对来自国内外其他企业的竞争。
对策是提高产品质量和技术水平，不断创新，发展高附加值的特色产品，加强品牌建设，拓展国内外市场，寻求合作与共赢。
5. 人才储备：挤出成型行业需要具备相关技术和工艺知识的专业人才，但目前行业中存在技术人才短缺的问题。
对策是加大对人才培养的投入，建立人才培养和引进机制，加强与高校、专业培训机构等的合作，提高行业整体技术水平。
总之，挤出成型发展过程中需要面对诸多挑战，但通过加强技术研发、降低成本、环保措施、市场拓展和人才储备等方面的对策，可以推动挤出成型产业健康发展。
挤出吹塑机在PVC产品制造中的优势和技术难点挤出吹塑机是一种常用于制造塑料制品的设备，它在PVC产品制造中具有许多优势和技术难点。
本文将重点讨论挤出吹塑机在PVC制品制造过程中的优势以及可能遇到的技术难点。
首先，挤出吹塑机在PVC产品制造中具有以下优势。
首先，该设备具有较高的生产效率。
挤出吹塑机能够快速、连续地将熔化的PVC料料挤出，并通过吹塑成型产生所需的产品。
相比传统的手工或半自动生产方式，挤出吹塑机能够大大提高生产效率，节省人力成本。
其次，挤出吹塑机具有较高的产品质量稳定性。
该设备通过控制挤出温度、压力、速度等参数，能够保证产品在制造过程中的一致性。
这对于保持产品质量稳定、提高客户满意度非常重要。
此外，挤出吹塑机还具有较高的加工灵活性。
挤出吹塑机能够应对各种形状、尺寸的PVC产品的制造需求。
通过更换不同的模具或调整设备参数，可以制造出不同形态的产品，满足市场需求的多样性。
然而，在使用挤出吹塑机制造PVC产品时，可能会面临一些技术难点。
首先，挤出工艺对温度和压力的控制要求较高。
PVC材料具有一定的温度和压力要求，以保证其塑化效果和产品质量。
因此，在挤出吹塑机的操作过程中，需要对温度和压力进行严格的控制和调整，以确保PVC料料的塑化状态适中，避免产生过热或未充分塑化的问题。
其次，挤出吹塑机在PVC制品制造过程中还需要注重对冷却和收缩的控制。
PVC制品在挤出吹塑过程中会经历冷却和收缩的过程，如果冷却速度或收缩率过快或过慢，可能会导致产品尺寸变形或不符合要求。
因此，需要根据不同的制品要求，调整冷却系统和收缩控制装置，以实现产品尺寸的精确控制。
另外，材料选择也是一个关键问题。
PVC材料的选择直接影响产品的性能和质量。
不同的PVC材料具有不同的熔融特性和物理性能，需要根据具体产品的要求选择合适的材料。
此外，还需要注意材料的质量和供应稳定性，以确保产品的一致性和可靠性。
此外，设备的维护和保养也是确保挤出吹塑机正常运行的关键。
共挤吹膜法生产工艺，你知道多少共挤出工艺是一种使用数台挤出机分别供给不同的熔融料流，采用共挤吹膜法生产工艺，通过厚度的有效调整使膜的功能得到量化控制，膜的各层结构组合方便灵活，基材选用范围更加广泛，从而使复合膜的成本降低，附加值增加并且市场适应性增强。
而流延膜加工方法能够充分的发挥被加工材料的性能，而同时又能保持最佳的尺寸精度。
大多数热塑性塑性塑料薄膜都可以用流延法生产。
用多种方法可以制取多组分的复合材料制品，采用共挤出工艺是最简便易行的一种方法。
它已成为当代最先进的塑料成型加工方法之一。
高聚物共挤出工艺是一种使用数台挤出机分别供给不同的熔融料流，在一个复合机头内汇合共挤出得到多层复合制品的加工过程。
它能够使多层具有不同特性的物料在挤出过程中彼此复合在一起，使制品兼有几种不同材料的优良特性，在特性上进行互补，从而得到特殊要求的性能和外观，如防氧和防湿的阻隔能力、着色性、保温性、热成型和热粘合能力，及强度、刚度、硬度等机械性能。
这些具有综合性能的多层复合材料在许多领域中有极其广泛的应用价值。
此外，它可以大幅度地降低制品成本、简化流程、减少设备，符合过程不用溶剂、不产生三废物质。
因此共挤出技术被广泛用于复合薄膜、板材等的生产。
下面着重讨论近年来得到广泛应用的复合薄膜、平膜和流延脂共挤出技术。
复合薄膜共挤出多层复合薄膜的特点为：对氧和水汽的阻隔性好；薄膜的强度和耐穿刺性高；热封性好；粘结性强；有良好的防雾性、防滑性、着色性，因此，在包装领域有着广泛的应用。
共挤吹膜法主要用于生产高阻隔性包装膜、收缩膜、中空保鲜膜、土工膜等，在食品、药品、日化产品包装、农用大棚、水利工程、环境工程等领域有广泛应用。
采用共挤吹膜法生产工艺，通过厚度的有效调整使膜的功能得到量化控制，膜的各层结构组合方便灵活、基材选用范围更加广泛。
从而使复合膜的成本降低、强度提高、阻隔性增加，附加值增加而市场适应性增强。
共挤吹膜法的技术难点在于复合机头的流道设计，流道设计应保证各层熔料的流速均匀、结合层剪切应力一致，各层机头的料温应能控制。
吹膜专案改善方案-概述说明以及解释1.引言1.1 概述概述：吹膜专案改善方案是针对当前吹膜专案存在的问题提出的一系列改进措施。
吹膜是一种重要的加工工艺，广泛应用于包装、建筑材料等领域。
然而，在实际生产中，吹膜专案面临着一些困难和挑战，例如生产效率低、产品质量不稳定、原材料浪费严重等。
本文将针对吹膜专案存在的问题提出具体的改善方案，旨在提高生产效率、优化产品质量、降低生产成本。
通过对吹膜专案进行系统性的优化和改进，可以帮助企业实现可持续发展，提升市场竞争力。
接下来将详细讨论吹膜专案存在的问题，并提出相应的改善方案，希望能为相关企业提供有益的参考和指导。
1.2文章结构1.2 文章结构:本文主要分为引言、正文和结论三个部分。
在引言部分中，将概述吹膜专案存在的问题，并明确文章的目的。
在正文部分，将详细阐述吹膜专案的问题，并提出两种改善方案。
在结论部分，将总结本文的主要内容，提出实施建议，并展望未来可能的发展方向。
整篇文章结构清晰，逻辑性强，有助于读者理解和掌握吹膜专案的改善方案。
1.3 目的本文的目的是针对吹膜专案存在的问题提出有效的改善方案，以提高生产效率、降低成本、提升产品质量，帮助企业实现可持续发展。
通过深入分析吹膜专案现状，找到问题根源，并提出具体可行的改善方案，为吹膜专案的优化和提升提供参考和指导。
同时，本文也旨在引起企业对生产过程的重视与改进，促进企业的发展和竞争力。
2.正文2.1 吹膜专案的问题吹膜专案是一个重要的生产项目，然而在实施过程中常常会遇到一些问题。
其中最主要的问题包括：1. 设备老化问题：吹膜设备长时间运行后，容易出现磨损、故障等问题，导致生产效率下降和产品质量不稳定。
2. 原料质量不稳定：吹膜生产需要使用各种原材料，如果原材料的质量不稳定或者有杂质，会直接影响到成品膜的质量。
3. 生产过程控制不当：吹膜生产过程中需要进行各项参数的调节和控制，如果操作人员技术水平不高或者操作不当，会导致产品质量不稳定。
吹膜挤出膜泡不稳定的解决方法吹膜挤出膜泡的不稳定性造成膜厚度和宽度的波动，擦痕和撕裂等问题。
这些不稳定包括拉伸共振，纵向螺旋纹，震荡霜线以及膜泡下垂、撕裂、颤抖和翕动等。
矫正吹膜时挤出膜泡不稳定的方法首先是调整气环的位置，从底部稳定膜泡，然后实行措施解决。
低熔融强度膜泡通用的双唇气环有三种类型：膜片式，多孔烟囱管式和稳定环式。
膜泡的各种不稳定应当依照不同的步骤，依据特定的膜泡问题和不同的气环类型实行不同的矫正措施直至问题解决。
在某些情况下，更换树脂或者改造设备也有所帮忙，但是这些方法需时较长.拉伸共振也称为“沙漏”，是吹膜刚开始时由于熔融膜拉伸过快而变硬造成的常见问题。
应变硬化使膜泡内的压力每隔2到10秒上升和降低，造成膜泡宽度的变化。
建议解决方法是通过提高挤出机输出量（提高螺杆速度和咬合速度）或者削减膜泡的冷却来提升霜线。
调整气环削减漏斗效应，将膜泡推离偏导环。
从气圈流出的高速空气降低了膜泡和气环之间的压力，造成真空，引起漏斗效应。
膜泡内的压力强迫熔融膜贴向气环的金属表面。
为了削减漏斗效应，对于膜片式气环，关闭膜片或者提高可调的偏导环。
对于烟囱管式气环，打开烟囱管上的气孔，放出空气，削减冷却。
提高上唇、降低烟囱管也可以减小膜泡和烟囱管间的气流速度。
提高成形锥体可以降低下唇的气流速度，但是大多数气环无法在运行过程中完成这个步骤。
对于稳定圈式气环，降低稳定圈让空气泄漏出去，留下少量的空气冷却膜泡。
降低成形锥体也可以扼止下唇的空气流，减小漏斗效应。
螺旋不稳也称为“梅威斯形”或“蛇形”，其常见的造成原因是霜线过低，或者从气环唇缘排出的气流呈螺旋状，使膜泡与偏导环分别，造成5至10秒的波动。
建议解决方法是通过提高挤出机输出量（提高螺杆速度和咬合速度）来提升霜线。
假如上述方法无效，可以降低静压力。
对于膜片式气环，关闭膜片并且/或者提高可调式偏导环。
对于可调烟囱管式气环，打开烟囱管上的气孔，提高上唇，降低可调烟囱管，和/或提高成形锥体。
