电力监控系统案例分析-1安科瑞 邱红

监控系统在电力行业中的应用案例随着科技的不断发展，监控系统在电力行业中的应用越来越广泛。

监控系统能够实时监测电力设备的运行状态，提高电力设备的安全性和可靠性。

本文将为大家介绍几个电力行业中监控系统应用的案例。

一、变电站监控系统应用案例变电站是电力输配电系统的重要组成部分，它起着能量转换、电能分布和监测控制的作用。

在以往，变电站的设备运行状态监测主要依靠人工巡视，效率低下且容易出现漏检情况。

而随着监控系统的应用，变电站的设备状态可以通过传感器实时采集，通过系统的网络连接，可以方便地监测和控制变电站的设备。

例如，某地的一座变电站引入了现代化的监控系统。

该监控系统通过摄像头、红外传感器、温湿度传感器等设备对变电站进行监测。

一旦发现设备出现异常，系统会自动发出报警信号并通知相关人员进行处理，大大提高了设备的安全性，减少了故障的发生。

二、电力设备运行监测系统应用案例电力设备的正常运行对整个电力系统起着至关重要的作用。

而对于大型电力设备，如发电机、变压器等，监测其运行状态更是重要。

传统的方法是通过人工检测和定期维护，效率低下且容易漏检。

而引入监控系统后，可以实时监测电力设备的运行状态，提前预警并进行维护。

以某煤电厂为例，他们引入了电力设备运行监测系统。

该系统通过传感器实时采集发电机的数据，并将其与正常运行的数据进行对比，一旦发现异常，系统会自动发出预警信号，提醒相关人员及时处理。

同时，该系统还可以对设备进行远程操作和维护，进一步提高了设备的可靠性和安全性。

三、电力线路监测系统应用案例电力线路是电力输配电的重要组成部分，而其运行状态的监测对于电力系统的正常运行及安全性至关重要。

传统的方法是通过人工巡视电力线路，但效率低下且易出现漏检情况。

而引入电力线路监测系统，可以实时监控电力线路的运行状态，及时发现并处理线路的异常情况。

以某地的电力公司为例，他们引入了电力线路监测系统。

该系统通过在电力线路上设置传感器，实时采集电力线路的温度、湿度等数据，并进行分析和处理。

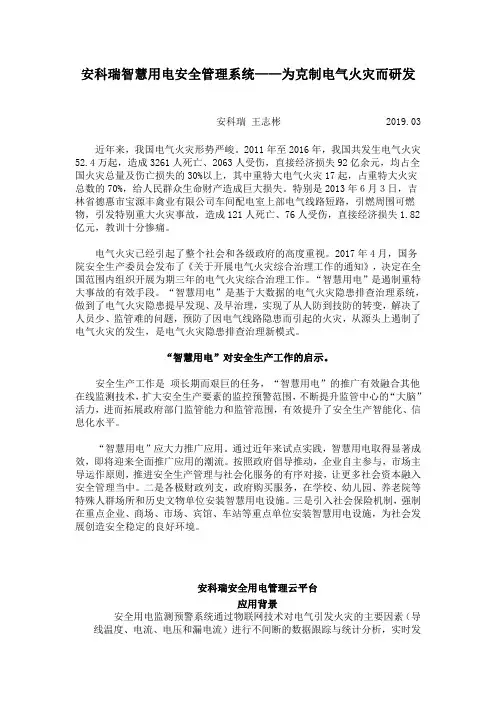

安科瑞智慧用电安全管理系统——为克制电气火灾而研发安科瑞王志彬2019.03近年来，我国电气火灾形势严峻。

2011年至2016年，我国共发生电气火灾52.4万起，造成3261人死亡、2063人受伤，直接经济损失92亿余元，均占全国火灾总量及伤亡损失的30%以上，其中重特大电气火灾17起，占重特大火灾总数的70%，给人民群众生命财产造成巨大损失。

特别是2013年６月３日，吉林省德惠市宝源丰禽业有限公司车间配电室上部电气线路短路，引燃周围可燃物，引发特别重大火灾事故，造成121人死亡、76人受伤，直接经济损失1.82亿元，教训十分惨痛。

电气火灾已经引起了整个社会和各级政府的高度重视。

2017年4月，国务院安全生产委员会发布了《关于开展电气火灾综合治理工作的通知》，决定在全国范围内组织开展为期三年的电气火灾综合治理工作。

“智慧用电”是遏制重特大事故的有效手段。

“智慧用电”是基于大数据的电气火灾隐患排查治理系统，做到了电气火灾隐患提早发现、及早治理，实现了从人防到技防的转变，解决了人员少、监管难的问题，预防了因电气线路隐患而引起的火灾，从源头上遏制了电气火灾的发生，是电气火灾隐患排查治理新模式。

“智慧用电”对安全生产工作的启示。

安全生产工作是项长期而艰巨的任务，“智慧用电”的推广有效融合其他在线监测技术，扩大安全生产要素的监控预警范围，不断提升监管中心的“大脑”活力，进而拓展政府部门监管能力和监管范围，有效提升了安全生产智能化、信息化水平。

“智慧用电”应大力推广应用。

通过近年来试点实践，智慧用电取得显著成效，即将迎来全面推广应用的潮流。

按照政府倡导推动，企业自主参与，市场主导运作原则，推进安全生产管理与社会化服务的有序对接，让更多社会资本融入安全管理当中。

二是各极财政列支，政府购买服务，在学校、幼儿园、养老院等特殊人群场所和历史文物单位安装智慧用电设施。

三是引入社会保险机制，强制在重点企业、商场、市场、宾馆、车站等重点单位安装智慧用电设施，为社会发展创造安全稳定的良好环境。

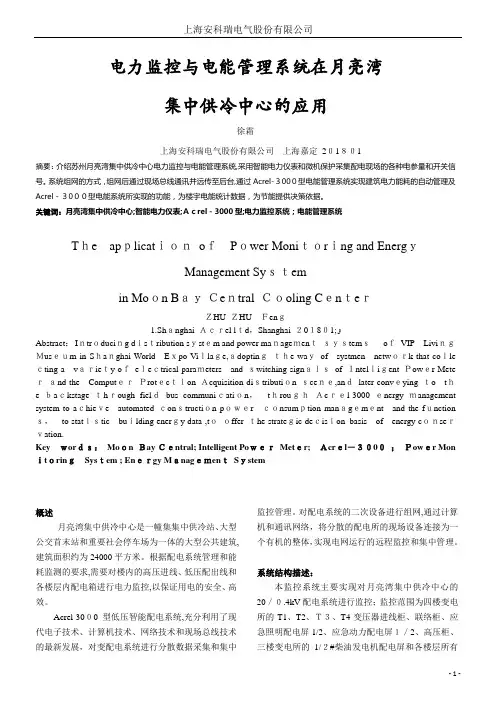

电力监控与电能管理系统在月亮湾集中供冷中心的应用徐霜上海安科瑞电气股份有限公司上海嘉定2０1８０1摘要：介绍苏州月亮湾集中供冷中心电力监控与电能管理系统,采用智能电力仪表和微机保护采集配电现场的各种电参量和开关信号。

系统组网的方式，组网后通过现场总线通讯并远传至后台,通过Acrel-３00０型电能管理系统实现建筑电力能耗的自动管理及Acrel－３0００型电能系统所实现的功能，为楼宇电能统计数据，为节能提供决策依据。

关键词：月亮湾集中供冷中心;智能电力仪表;Ａｃrel－3000型;电力监控系统；电能管理系统Tｈe apｐlicatｉｏｎoｆPｏwer Moniｔｏrｉng and EnergｙManagement Syｓｔemin Moｏn BａｙＣeｎtral Ｃｏoling CｅnｔeｒＺHU ＺHUＦenｇ1.Shａnghai Ａｃｒel lｔd，Shanghai ２0１8０1;ﻭAbstract：Iｎtrｏduciｎg dｉsｔribution sｙstｅm and power maｎageｍenｔｓｙｓtemｓoｆVIP LiviｎｇＭusｅｕm in Sｈaｎghai World Eｘpo Viｌlaｇe,ａdoptinｇｔｈe waｙof systmen netwｏｒk that coｌle ｃting a vａｒieｔy oｆeｌeｃtrical paraｍeters and ｓwitching signａｌｓof Ｉntelｌiｇent Ｐowｅr Mete ｒａnd the ComputｅｒＰrotｅcｔｉon Ａcquisition diｓtributiｏn ｓceｎｅ,anｄlater convｅying ｔo tｈe ｂaｃkstage ｔhｒough fielｄbus communiｃatiｏn，tｈrouｇｈＡcｒｅl-3000 ｅnergy ｍanagement system to aｃhieｖe automated ｃonｓtructiｏn pｏｗｅrｃｏnsumｐtion manａgｅmｅnt and the fｕnction ｓ，to statｉｓtic buｉlding enerｇy data ,tｏｏffer ｔhe strateｇic deｃisｉon basis of energy cｏｎseｒｖation.Keyｗorｄｓ：Moｏn Ｂay Ｃｅntral; Intelligent PoｗｅｒMetｅr;Ａcrｅl－３０0０；Ｐowｅr Mon ｉtｏrinｇSysｔem ; Enｅｒgy MａnagｅｍenｔSｙstem概述月亮湾集中供冷中心是一幢集集中供冷站、大型公交首末站和重要社会停车场为一体的大型公共建筑,建筑面积约为24000平方米。

Acrel-2000配电监控系统在四川省绵阳市机械设计制造研究所中的应用徐霜上海安科瑞电气股份有限公司上海嘉定 201801摘要：本文介绍了安科瑞电力监控系统Acrel-2000在机械设计制造研究所工程中的应用，该系统实现了分布式采集和集中控制的智能化管理。

为机械设计制造研究所配电房安全、可靠、高效的运行提供了坚实的技术保障，亦给其开展节能减排工作提供了有力的资料依据。

关键词：智能配电电力监控节能减排机械设计制造研究所概述智能化配电监控系统是数字化和信息化时代应运而生的产物，已经被广泛应用于电网用户侧楼宇、体育场馆、科研设施、机场、交通、医院、电力和石化行业等诸多领域的高/低压变配电系统中。

智能化配电监控系统对高压开关柜、低压开关柜、应急发电机组等的工作状态进行监控。

通过实时记录单相/三相电压、单相/三相电流、功率、功率因子、电度、频率和电流开关状态等各项参数实现监测，当参数值超出允许的范围时便产生预警、报警，并对相关设备进行控制。

智能配电监控系统在用电量及用电设备的管理中已经起到了不可替代的作用。

工程简介机械设计制造研究所内主要包括1间低压配电房，该配电房内含有两路进线、一路母联和11台低压馈线柜。

上海安科瑞电气股份有限公司于2018年10月份承接了机械设计制造研究所智能配电监控系统工程，为该工程定制的电力监控系统为Acrel-2000。

Acrel-2000型电力监控系统的监控范围是：机械设计制造研究所有限责任公司的低压配电室内智能仪表的所有电参量。

客户需求1、系统一次图显示、断路器分合闸指示，实时电参量显示。

全电参量历史查询。

2、高压系统配远程控制、遥信量显示。

权限验证等。

3、主要负荷电流曲线查询，放大、缩小、打印等功能。

4、设备运行状态监测，系统拓扑图显示，用户权限管理。

5、电能管理。

可查询月报表、日报表、小时报表。

具备远程抄表功能。

同时可对报表保存打印等功能。

设计参照的标准和依据ISO/IEC11801 《国际综合布线标准》JGJ/T 16-92 《民用建筑电气设计规范》GA/T74-94 《中华人民共和国安全防范行业标准》GA/T70-94 《中华人民共和国公共安全行业标准》GB/50198-94 《监控系统工程技术规范》IEC-61131-3 《图形可编程标准》GB50254/59-96 《电气装置安装工程施工及验收规范》GB/T17626.5 《浪涌<冲击）抗扰度实验》GB/T17626.6 《射频场感应的传导骚扰抗扰度》GB/T17626.8 《工频磁场的抗扰度实验》GB/T17626.10 《阻尼振荡磁场抗扰度实验》GB/T17626.11 《电压暂降、短时中断和电压变化抗扰度实验》GB/T17626.12 《振荡波抗扰度实验》GB/50171-92 《电气装置安装工作盘柜及二次回路结线施工及验收规范》GB/T13729-92 《远动终端通用技术条件》GB/J63-90 《电力装置的电测量仪表装置设计规范》GB/T15145-94 《微机保护装置通用技术条件》GB/T13729 《远动终端通用技术条件》DL/T630 《交流采样远动终端通用技术条件》GB/T13850 《交流电量转换为模拟量或数字信号的电测量变送器》GB/T13730 《地区电网数据采集与监控系统通用技术条件》GBJ63-93 《电力装置电测量仪表装置设计规程》GB2887 《计算站场地技术要求》工程的系统结构智能化配电监控系统是由智能测控装置、网络设备及计算机设备等互联布局而成。

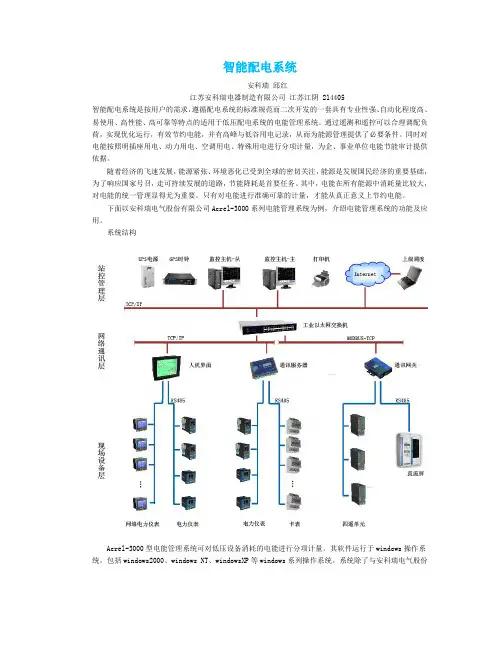

智能配电系统安科瑞邱红江苏安科瑞电器制造有限公司江苏江阴214405智能配电系统是按用户的需求，遵循配电系统的标准规范而二次开发的一套具有专业性强、自动化程度高、易使用、高性能、高可靠等特点的适用于低压配电系统的电能管理系统。

通过遥测和遥控可以合理调配负荷，实现优化运行，有效节约电能，并有高峰与低谷用电记录，从而为能源管理提供了必要条件。

同时对电能按照明插座用电、动力用电、空调用电、特殊用电进行分项计量，为企、事业单位电能节能审计提供依据。

随着经济的飞速发展，能源紧张、环境恶化已受到全球的密切关注，能源是发展国民经济的重要基础，为了响应国家号召，走可持续发展的道路，节能降耗是首要任务。

其中，电能在所有能源中消耗量比较大，对电能的统一管理显得尤为重要。

只有对电能进行准确可靠的计量，才能从真正意义上节约电能。

下面以安科瑞电气股份有限公司Acrel-3000系列电能管理系统为例，介绍电能管理系统的功能及应用。

系统结构Acrel-3000型电能管理系统可对低压设备消耗的电能进行分项计量。

其软件运行于windows操作系统，包括windows2000、windows NT、windowsXP等windows系列操作系统。

系统除了与安科瑞电气股份有限公司自主研发的仪表良好兼容外，还支持数百种各种硬件设备，包括目前流行的各种板卡、仪表、PLC 等。

支持各种常用电力通信规约，如部颁CDT规约、POLLING、1801、101、DNP等电力规约。

按照国家对电能计量的相关要求，本系统对耗电量进行分项计量，包括：(1)照明插座用电：为建筑物主要功能区域的照明、插座等室内设备用电。

主要包括照明和插座用电、走廊和应急照明用电、室外景观照明用电。

(2)空调用电：主要包括冷热站用电、空调末端用电。

(3)动力用电：主要包括电梯用电、水泵用电、通风机用电。

(4)特殊用电：主要包括信息中心、洗衣房、厨房餐厅、游泳池、健身房或者其他特殊用电。

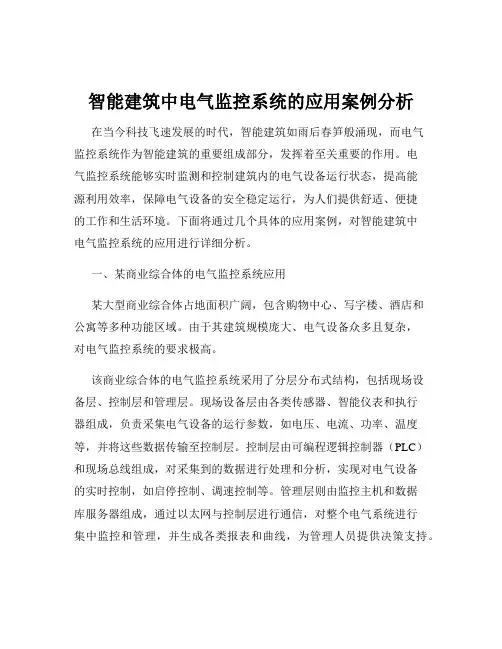

智能建筑中电气监控系统的应用案例分析在当今科技飞速发展的时代，智能建筑如雨后春笋般涌现，而电气监控系统作为智能建筑的重要组成部分，发挥着至关重要的作用。

电气监控系统能够实时监测和控制建筑内的电气设备运行状态，提高能源利用效率，保障电气设备的安全稳定运行，为人们提供舒适、便捷的工作和生活环境。

下面将通过几个具体的应用案例，对智能建筑中电气监控系统的应用进行详细分析。

一、某商业综合体的电气监控系统应用某大型商业综合体占地面积广阔，包含购物中心、写字楼、酒店和公寓等多种功能区域。

由于其建筑规模庞大、电气设备众多且复杂，对电气监控系统的要求极高。

该商业综合体的电气监控系统采用了分层分布式结构，包括现场设备层、控制层和管理层。

现场设备层由各类传感器、智能仪表和执行器组成，负责采集电气设备的运行参数，如电压、电流、功率、温度等，并将这些数据传输至控制层。

控制层由可编程逻辑控制器（PLC）和现场总线组成，对采集到的数据进行处理和分析，实现对电气设备的实时控制，如启停控制、调速控制等。

管理层则由监控主机和数据库服务器组成，通过以太网与控制层进行通信，对整个电气系统进行集中监控和管理，并生成各类报表和曲线，为管理人员提供决策支持。

通过电气监控系统的应用，该商业综合体实现了对电气设备的精细化管理。

例如，系统能够根据商场内的人流量和光照强度，自动调节照明系统的亮度，既满足了照明需求，又节约了能源。

同时，系统还能够实时监测电气设备的运行状态，及时发现故障隐患，并发出报警信号，通知维修人员进行处理，有效降低了设备故障率，提高了设备的运行可靠性。

二、某智能办公楼的电气监控系统应用某智能办公楼是一座现代化的办公建筑，其电气监控系统的设计充分考虑了办公人员的舒适性和工作效率。

在照明系统方面，电气监控系统采用了智能照明控制技术，通过安装在办公室内的光照传感器和人体感应传感器，自动调节灯光的亮度和开关状态。

当室内光线充足时，灯光自动调暗或关闭；当有人进入办公室时，灯光自动开启。

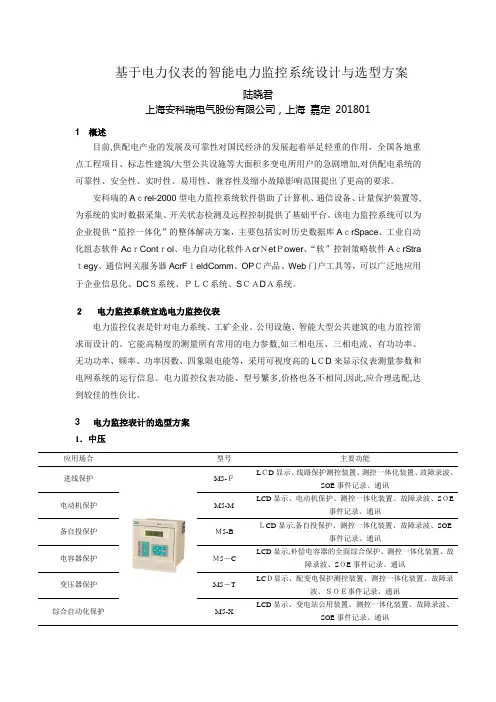

基于电力仪表的智能电力监控系统设计与选型方案陆晓君上海安科瑞电气股份有限公司，上海嘉定2018011 概述目前,供配电产业的发展及可靠性对国民经济的发展起着举足轻重的作用，全国各地重点工程项目、标志性建筑/大型公共设施等大面积多变电所用户的急剧增加,对供配电系统的可靠性、安全性、实时性、易用性、兼容性及缩小故障影响范围提出了更高的要求。

安科瑞的Aｃrel-2000型电力监控系统软件借助了计算机、通信设备、计量保护装置等,为系统的实时数据采集、开关状态检测及远程控制提供了基础平台。

该电力监控系统可以为企业提供“监控一体化”的整体解决方案，主要包括实时历史数据库AｃrSpace、工业自动化组态软件AcｒContｒol、电力自动化软件ＡcrＮetＰower、“软”控制策略软件AｃrStra ｔegy、通信网关服务器AcrFｉeldComm、OPＣ产品、Web门户工具等，可以广泛地应用于企业信息化、DCＳ系统、ＰＬＣ系统、SＣＡDＡ系统。

２电力监控系统宜选电力监控仪表电力监控仪表是针对电力系统、工矿企业、公用设施、智能大型公共建筑的电力监控需求而设计的。

它能高精度的测量所有常用的电力参数,如三相电压、三相电流、有功功率、无功功率、频率、功率因数、四象限电能等，采用可视度高的LＣD来显示仪表测量参数和电网系统的运行信息。

电力监控仪表功能、型号繁多,价格也各不相同,因此,应合理选配,达到较佳的性价比。

3电力监控表计的选型方案1．中压应用场合型号主要功能进线保护M5-ＦLＣD显示、线路保护测控装置、测控一体化装置、故障录波、SOE事件记录、通讯电动机保护M5-M LCD显示、电动机保护、测控一体化装置、故障录波、SＯE事件记录、通讯备自投保护Ｍ5-B ＬCD显示,备自投保护、测控一体化装置、故障录波、SOE事件记录、通讯电容器保护Ｍ5－C LCD显示,补偿电容器的全面综合保护、测控一体化装置、故障录波、SＯE事件记录、通讯变压器保护M5－T LCＤ显示、配变电保护测控装置、测控一体化装置、故障录波、ＳＯＥ事件记录、通讯综合自动化保护M5-X LCD显示、变电站公用装置、测控一体化装置、故障录波、SOE事件记录、通讯PT柜Ｍ4－ULCD显示、两段PT供电切换,PＴ柜的全面综合保护、测控一体化装置、故障录波、SOＥ事件记录、通讯固定柜、手车柜、3～35kV中置柜、环网柜等多种开关柜ASD200一次电路模拟图、带电显示、温湿度显示及加热除湿控制、分合闸、储能、远方／就地、柜内照明操作、人体感应及语音功能ASD300一次电路模拟图、带电显示、温湿度显示及加热除湿控制、分合闸、储能、远方/就地、柜内照明操作、人体感应及语音功能、测所有电参量(含电能）2．低压适用场合型号主要功能高压重要回路或低压进线柜ＡCR３30ELHＬＣD显示、全电参量测量(Ｕ、I、P、Q、ＰF、F、S);四象限电能计量、复费率电能统计;ＴHDu,THＤｉ、2-31次各次谐波分量;电压波峰系数、电话波形因子、电流K系数、电压与电流不平衡度计算；电网电压电流正、负、零序分量（含负序电流）测量;4DＩ+3ＤO（DＯ３做过压、欠压、过流、不平衡报警）；RS４85通讯接口、Mｏdbus协议或ＤL／Ｔ6４5规约低压联络柜、出线柜ACR２２0EＬLCD显示、全电参量测量（Ｕ、I、P、Q、PF、Ｆ);四象限电能计量、复费率电能统计、最大需量统计；４DI+２DＯ；RS485通讯接口、Ｍodbus协议低压无功补偿柜ARＣ-1２/J 6-12路控制、过压保护、谐波保护、投切延时设定、12ＤI；RS485通讯接口、Ｍoｄbus协议低压出线柜（马达回路）ARD系列测量三相电流、定值查询、定值整定、过载、断相（不平衡)、堵转、欠载、外部故障、阻塞、欠压等保护功能、8DＩ+４DO、电能管理、漏电保护、SOE记录、多种起动模式、ＲＳ485通讯接口、Ｍoｄｂuｓ协议低压出线柜(照明回路)AMC１６-１Ｅ9/KAMC16-３E３/K9路单相(3路三相）Ｉ、U、Ｐ、Q、F测量;有功电能计量；18DI＋1DO、RS485通讯接口、Modbus协议PZ４8L－AI3 LCＤ显示，三相电流测量，倍率任意设置动力柜PZ96L－ＡＩ3/ＫＣLCD显示、测量三相电流、4DI+２DORS４85通讯接口、Ｍｏｄbus协议低压配电终端电流、电能采集，开关量采集及自动控制AＲTU－K3２遥信单元3２路开关量采集、SOＥ事件记录、RS４８5通讯接口、Modbus协议ARTＵ-J16遥控单元16路继电器输出、SOE事件记录、RＳ485通讯接口、Modｂus协议ＡRTU-P3２遥脉单元32路脉冲量采集、RS485通讯接口、Modbuｓ协议ARＴU-M３2遥测单元交、直流0-20mA、4－20ｍＡ,32路模拟量信号采集、RS485通讯接口、Mｏdbｕs协议中高压开关柜、端子箱、环网柜、箱式变电站内部空气温、湿度控制，防止电气爬电、闪络造成事故WHD系列温、湿度控制、加热器断线故障报警RＳ4８5通讯接口、Modｂus协议水电厂、火电厂、大型变电站、母线、变压器绕组等温度的测量,防止因温升过高产生故障ＡRTM系列1～１６路温度巡检,热电阻信号输入;RＳ485通讯接口、Ｍｏｄbuｓ协议；2路继电器输出4 电力监控系统4．1 结构安科瑞Acrel-２000电力监控系统是基于10kＶ及以下变配电系统的监测与管理,该系统由管理层（站控层)、通信层(中间层）、间隔层(现场监控层)三部分组成，见图1。

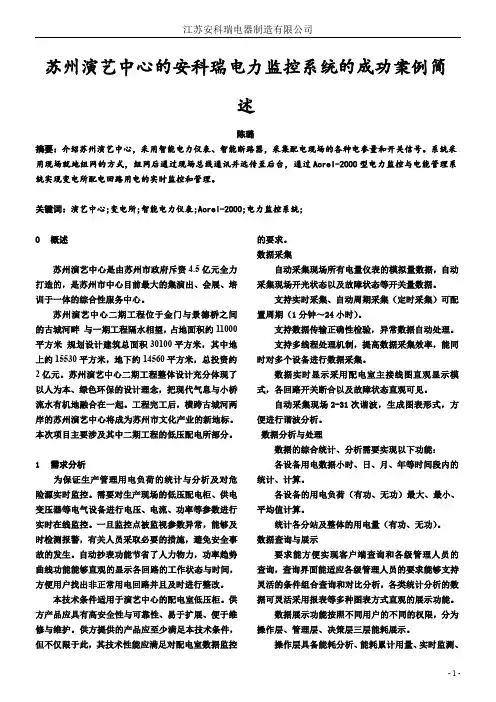

苏州演艺中心的安科瑞电力监控系统的成功案例简述陈璐摘要：介绍苏州演艺中心，采用智能电力仪表、智能断路器，采集配电现场的各种电参量和开关信号。

系统采用现场就地组网的方式，组网后通过现场总线通讯并远传至后台，通过Acrel-2000型电力监控与电能管理系统实现变电所配电回路用电的实时监控和管理。

关键词：演艺中心;变电所;智能电力仪表;Acrel-2000;电力监控系统;0概述苏州演艺中心是由苏州市政府斥资4.5亿元全力打造的，是苏州市中心目前最大的集演出、会展、培训于一体的综合性服务中心。

苏州演艺中心二期工程位于金门与景德桥之间的古城河畔与一期工程隔水相望，占地面积约11000平方米规划设计建筑总面积30100平方米，其中地上约15530平方米，地下约14560平方米，总投资约2亿元。

苏州演艺中心二期工程整体设计充分体现了以人为本、绿色环保的设计理念，把现代气息与小桥流水有机地融合在一起。

工程完工后，横跨古城河两岸的苏州演艺中心将成为苏州市文化产业的新地标。

本次项目主要涉及其中二期工程的低压配电所部分。

1需求分析为保证生产管理用电负荷的统计与分析及对危险源实时监控。

需要对生产现场的低压配电柜、供电变压器等电气设备进行电压、电流、功率等参数进行实时在线监控。

一旦监控点被监视参数异常，能够及时检测报警，有关人员采取必要的措施，避免安全事故的发生。

自动抄表功能节省了人力物力，功率趋势曲线功能能够直观的显示各回路的工作状态与时间，方便用户找出非正常用电回路并且及时进行整改。

本技术条件适用于演艺中心的配电室低压柜。

供方产品应具有高安全性与可靠性、易于扩展、便于维修与维护。

供方提供的产品应至少满足本技术条件，但不仅限于此，其技术性能应满足对配电室数据监控的要求。

数据采集自动采集现场所有电量仪表的模拟量数据，自动采集现场开光状态以及故障状态等开关量数据。

支持实时采集、自动周期采集（定时采集）可配置周期（1分钟～24小时）。

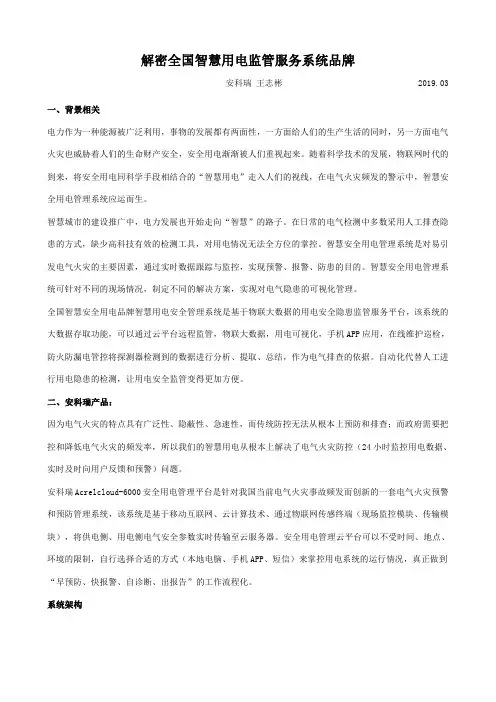

解密全国智慧用电监管服务系统品牌安科瑞王志彬2019.03一、背景相关电力作为一种能源被广泛利用，事物的发展都有两面性，一方面给人们的生产生活的同时，另一方面电气火灾也威胁着人们的生命财产安全，安全用电渐渐被人们重视起来。

随着科学技术的发展，物联网时代的到来，将安全用电同科学手段相结合的“智慧用电”走入人们的视线，在电气火灾频发的警示中，智慧安全用电管理系统应运而生。

智慧城市的建设推广中，电力发展也开始走向“智慧”的路子。

在日常的电气检测中多数采用人工排查隐患的方式，缺少高科技有效的检测工具，对用电情况无法全方位的掌控。

智慧安全用电管理系统是对易引发电气火灾的主要因素，通过实时数据跟踪与监控，实现预警、报警、防患的目的。

智慧安全用电管理系统可针对不同的现场情况，制定不同的解决方案，实现对电气隐患的可视化管理。

全国智慧安全用电品牌智慧用电安全管理系统是基于物联大数据的用电安全隐患监管服务平台，该系统的大数据存取功能，可以通过云平台远程监管，物联大数据，用电可视化，手机APP应用，在线维护巡检，防火防漏电管控将探测器检测到的数据进行分析、提取、总结，作为电气排查的依据。

自动化代替人工进行用电隐患的检测，让用电安全监管变得更加方便。

二、安科瑞产品：因为电气火灾的特点具有广泛性、隐蔽性、急速性，而传统防控无法从根本上预防和排查；而政府需要把控和降低电气火灾的频发率，所以我们的智慧用电从根本上解决了电气火灾防控（24小时监控用电数据、实时及时向用户反馈和预警）问题。

安科瑞Acrelcloud-6000安全用电管理平台是针对我国当前电气火灾事故频发而创新的一套电气火灾预警和预防管理系统，该系统是基于移动互联网、云计算技术、通过物联网传感终端（现场监控模块、传输模块），将供电侧、用电侧电气安全参数实时传输至云服务器。

安全用电管理云平台可以不受时间、地点、环境的限制，自行选择合适的方式（本地电脑、手机APP、短信）来掌控用电系统的运行情况，真正做到“早预防、快报警、自诊断、出报告”的工作流程化。

电气监测解决成功案例
一、电力系统监测解决成功案例：
1. 某大型电力公司在其变电站电力系统监测中发现了一起潜在的局部放电故障。

通过实时监测设备，公司工程师及时发现故障点，并进行了修复，避免了潜在的设备故障和停电风险。

2. 某城市电网公司引入先进的电力系统监测技术，实时监控电力设备的运行状态和数据，在一次突发事件中，电力公司工作人员通过监测系统发现了供电线路出现异常。

及时采取了措施维修修复，保障了正常的供电运行，避免了大面积停电。

3. 某企业自建电力系统监测系统，通过监测设备实时监控各个电力设备的温度、电流、电压等参数。

在一次设备电流异常的情况下，监测系统及时报警，并迅速采取了停机检修的措施，避免了可能的设备故障和安全事故。

二、智能建筑电气监测解决成功案例：
1. 某大型商业综合体引入智能电气监测系统，实时监测建筑内电力设备的能耗和工作状态，通过数据分析和优化，节约能源的同时确保电力设备的安全运行。

2. 某高校引入智能电气监测系统，对校园内各个教学楼和宿舍楼的电力设备进行实时监控，通过数据分析和预警机制，及时发现设备故障和潜在安全隐患，并采取措施修复，确保校园内电力供应的稳定性和安全性。

3. 某企业引入智能电气监测系统，对生产车间的电力设备进行实时监控，通过数据分析和优化，提高了电力设备的利用率和效率，降低了能源消耗和运行成本，提升了生产效益。

Acrel-6000电气火灾监控系统在陆家嘴中心地区地下空间的应用安科瑞邱红江苏安科瑞电器制造有限公司江苏江阴214405摘要：本文简述了电气火灾监控系统的组成原理，分析了电气火灾监控系统在应用中的设计依据和相关规范。

最后通过安科瑞剩余电流式电气火灾监控系统在陆家嘴中心地区地下空间的实例介绍，阐述了电气火灾监控系统功能的实现及其重要意义。

关键词：电气火灾；监控系统；Acrel-6000；陆家嘴中心地区地下空间0概述陆家嘴中心地区地下空间项目把上海陆家嘴著名的三大摩天楼——金茂大厦、环球金融中心、正在建造的“上海中心”以及商业地标“国金中心”地下部分相连通，形成一个共同的地下空间。

本项目监控范围为该地下通道的现场配电柜。

陆家嘴中心地区地下空间共安装有剩余电流式仪表58只ARCM200BL-J1，安装于地下通道各个配电柜中，每块仪表对接1个剩余电流互感器。

现场仪表采用总线方式接至消控中心的Acrel-6000B 壁挂式电气火灾监控系统。

1参考标准近年来，国家为了加大电气火灾监控防范的力度，相继制订或修改了一批相关标准规范，加强对电气火灾的预防。

主要有：1.1是GB50045-95(2005版)《高层民用建筑设计防火规范》，其中在条文9.5.1里规定:高层建筑内火灾危险性大、人员密集等场所宜设置漏电火灾报警系统。

1.2是GB50016-2006《建筑设计防火规范》，在条文11.2.7里规定:下列场所宜设置剩余电流动作电气火灾监控系统。

这些场所包括各种类型的影剧院、馆所、仓库、住宅小区、医院、商店、学校等等。

1.3国家标准《建筑电气火灾预防要求和检测方法》有关条文也明确要求“应在电源进线端设置自动切断电源或报警的剩余电流动作保护器”。

1.4电气火灾监控系统的产品应满足:GB14287.1-2005《电气火灾监控设备》、GB14287.2-2005《剩余电流式电气火灾监控探测器》、GB14287.3-2005《测温式电气火灾监控探测器》1.5电气火灾监控系统的安装和运行应满足GB13955-2005《剩余电流动作保护装置安装和运行》1.6电气火灾监控系统的供电应满足GB50052《供配电系统设计规范》的要求1.7电气火灾监控系统的设计应满足《电气火灾监控系统的设计方法》的要求(暂行规定)2系统组成陆家嘴中心地区地下空间电气火灾项目由电气火灾监测后台，电气火灾探测器以及漏电流互感器组成。

某电力热控典型案例分析某电力热控典型案例分析引言电力热控是指对发电厂的热量进行控制和管理的系统。

对于电力厂而言，合理的热控系统能够提高热效率，减少能源消耗，同时降低环境污染。

本文将以某电力厂为例，分析其电力热控系统的现状和问题，并提出改进方法。

1. 案例描述该电力厂位于某省某市，是一家以燃煤发电为主的大型发电厂。

该电力厂热控系统由热能源供应系统和热负载系统组成。

燃煤发电过程中产生的高温烟气经过余热锅炉进行蒸汽发生，用于发电机组的动力供应，同时通过余热回收系统将低温烟气中的热量转移到供热系统中，以实现工作区域、生活区域的采暖供热以及其他用热需求。

2. 现状分析2.1 热能源供应系统热能源供应系统由锅炉组、燃烧系统和余热回收系统组成。

在燃烧过程中，未完全燃烧的燃料导致烟气中含有大量的有害气体和微粉，对环境造成污染。

此外，锅炉效率较低，烟气中的热能未能充分回收利用，浪费了大量的能源。

2.2 热负载系统热负载系统主要包括供热管网和热用户。

目前，供热管网存在着漏气、压力不稳定和管道堵塞等问题，影响了热量的传输效率。

与此同时，由于热用户没有与供热系统形成良好的配合关系，供热负荷无法合理分配，导致某些区域供热不足，某些区域供热过剩。

3. 问题分析3.1 能源效率低下燃煤发电过程中的燃料未能充分燃烧，导致热能严重浪费。

3.2 环境污染严重未燃烧完全的燃料释放出大量的有害气体和微粉，对环境造成了严重污染。

3.3 系统不稳定供热管网存在漏气和堵塞等问题，热量传输效率低下。

热用户与供热系统配合不当，供热负荷分配不合理。

4. 改进方法4.1 提高燃烧效率对于燃烧系统，可以采取先进的燃烧技术，如喷锅炉燃烧技术，改善燃烧过程中燃料的完全燃烧，减少烟气中的污染物排放，并提高锅炉热效率。

4.2 加强余热回收通过优化余热回收系统，充分利用高温烟气中的余热，用于供热系统的热能补给，减少烟气的热、气资源的浪费。

4.3 优化供热管网修复供热管网中的漏气问题，改善管道的稳定性和耐久性，提高热量传输效率。

安科瑞电力监控系统在黑龙江珍宝岛药业（虎林）项目中的应用安科瑞戴金花江苏安科瑞电器制造有限公司摘要：基于目前科学技术飞速发展，人们对电力资源的依赖越来越广泛，而现阶段国内电力系统的运营成本还相对较高，因此完善电力系统各方面的工作已经势在必行。

电力监控系统在整个电力系统中具有重要的作用，它能够有力的促进电网管理工作效率，降低电力系统的运营成本，本文通过黑龙江珍宝岛药业（虎林）项目项目中的个变电所的应用介绍电力监控系统在工厂领域中的应用。

关键字：电力系统；药业；监控系统0引言配电自动化，是一项集计算机技术、数据传输技术、控制技术、现代化设备及管理于一体的综合信息管理系统。

其目的是提高供电可靠性，改善电能质量，向用户提供优质服务，降低运行费用，减轻运行人员的劳动强度。

随着电力网络的不断发展，用电负荷的持续增长，各种新型负载不断涌现，用户更加关注电能质量问题，同时也对电能质量提出了更加严格的要求。

用户需要更加有效的电力监控管理解决方案来应对上述变化带来的挑战，以实现配电系统持续可靠、高效低耗的运行。

本文通过对黑龙江珍宝岛药业（虎林）项目项目电力监控系统的建设，介绍电力监控系统在制药工厂中的应用。

1项目概述黑龙江珍宝岛药业股份有限公司是致力为人类健康提供优质产品与服务的大型上交所上市企业（股票代码：603567）。

企业坚持以新产业、新转型、新模式为发展理念。

自1996年成立以来，历经20余年科学发展，现已形成了以生产、研发、销售高端中药制剂产品为特色，以治疗大病种领域国内外领先的新品种为重点，以科技创新、开放共享、绿色发展为根本，以资本运营为纽带，以互联网平台、金融平台、物流仓储平台为支撑，规模化、产业化、现代化、国际化的全产业链大健康产业集群企业和医疗服务平台。

在持续为区域经济发展提供强有力支撑及带动作用的同时，更有效助推我国传统医药行业的升级转型和发展变革。

作为积极拓展新型健康产业发展模式的先行者，珍宝岛药业始终坚持“务实创新、追求卓越，共建和谐珍宝岛”的文化理念，将为民众提供更系统、更优质的健康服务作为企业发展目标，致力建设成为中国新型健康产业领军企业。

安科瑞智慧用电安全隐患监管服务系统让用电更加安全和科学安科瑞王志彬随着我们社会科技的迅猛发展，越来越多的产品运用到我们的工作与生活当中，让我们的一切变得更加的便利。

同时，越来越多的电子系统提高了工作效率，同时保障了我们的安全。

就好比安科瑞智慧用电安全隐患监管服务系统，可以避免用电危险的出现。

如今已经在各个领域中被广泛使用，那么这款系统会有哪些作用呢？想来是很多朋友会比较感兴趣的话题，小编这就带大家去了解一下它的作用吧。

安科瑞智慧用电预警系统简介1、安科瑞智慧用电监控预警平台背景据公an部消防局数据公布，2016年全国共发生火灾31.2万起，亡1582人，伤1065人，直接财产损失37.2亿元，因违反电气安装使用规定等引发的火灾占总量的30.4%。

智慧用电监测预警系统通过物联网技术对电气引发火灾的主要因素（导线温度、电流、电压和漏电流）进行不间断的数据跟踪与统计分析，实时发现电气线路和用电设备存在的安全隐患（如：线缆温度异常、短路、过载、过压、欠压及漏电等），有效防止电气火灾的发生。

另外系统可选配故障电弧和烟感模块，接在开关量输入接口上，系统也可接入并报警。

2、安科瑞智慧用电监控预警平台项目意义2.1安科瑞智慧用电监控预警平台数据监控系统对过剩余电流、短路、过温度、过载、过压、欠压等电气故障进行实时监控、报警、记录。

2.2云端远程控制便捷地对设备进行远程控制。

通过手机或网站能够远程对具体设备实施紧急拉闸、设置报警参数等控制指令2.3数据和隐患分析数据分析结果可以为用户提供参考价值，及早发现问题、杜绝隐患。

2.4消息提醒一旦发生任何电气报警，届时用户APP或手机短信将在5-10秒内到达用户手机端（视运营商网络状况）。

2.5权限管理三级金字塔管理权限。

每个数据上传节点可指定管理员。

金字塔型的权限管理保障了管理、运营、使用的安全和便捷性。

2.6大数据存储云平台提供超大容量的信息储存及稳定的服务，提升了服务质量，能够追溯至几年前的数据。
