电子企业静电、ESD培训材料(最实用、最详细)

•ESD基础知识•ESD标准概述•ESD防护措施与设备•生产现场ESD管理实践目录•检测方法与仪器介绍•总结与展望ESD定义及危害ESD（静电放电）定义ESD危害静电产生原理与特性静电产生原理静电特性人体静电现象及影响人体静电现象人体静电影响国际与国内ESD标准简介国际ESD标准国内ESD标准中国电子技术标准化研究院（CESI）制定的ESD标准，结合国内实际情况，对ESD防护和测试提出了具体要求。

ESD标准分类与内容ESD标准分类包括ESD防护设计、ESD测试方法、ESD防护器件、ESD标识等多个方面。

ESD标准内容涵盖了静电放电的基本概念、静电放电的危害、静电放电的防护措施、静电放电的测试方法等。

静电防护设计静电测试与评估静电防护器件选用静电标识与管理ESD标准在工业生产中应用接地技术等电位连接技术接地电阻要求030201接地与等电位连接技术定期清洁和维护静电消除器；静电消除器原理及使用注意事项0103020405防护服装、鞋帽等个人防护用品选用01020304防护服装鞋帽其他个人防护用品选用原则生产现场静电危害识别与评估静电产生原理及危害阐述静电产生的基本原理，以及静电对电子元器件、设备等造成的潜在危害。

静电敏感器件识别介绍静电敏感器件的标识、分类及特性，以便员工准确识别并采取相应的防护措施。

静电危害评估指导员工如何对生产现场的静电危害进行评估，包括环境湿度、温度、静电电压等因素的测量与分析。

1 2 3ESD防护区域划分ESD防护措施制定ESD管理方案优化制定针对性ESD管理方案员工培训与考核机制建立ESD基础知识培训操作技能培训考核机制建立常见静电检测仪器原理及使用方法静电场强计静电电压表用于测量静电场的强度，即单位距离上的电位差。

使用时需将探头置于被测电场中，并读取仪表上的场强值。

静电衰减仪生产过程中关键参数监控和记录环境湿度和温度生产设备接地情况人员防静电措施不合格品处理流程和追溯机制不合格品标识和隔离发现不合格品时，需及时标识并隔离，防止混入合格品中。

ESD培训教材资料一、ESD 基础知识1、什么是 ESDESD 是 Electrostatic Discharge 的缩写，即静电放电。

它是指具有不同静电电位的物体相互靠近或直接接触引起的电荷转移现象。

静电放电可能会对电子元件、集成电路、半导体器件等造成损害，导致产品性能下降、失效甚至完全损坏。

2、静电的产生静电的产生主要有以下几种方式：摩擦起电：当两个不同的物体相互摩擦时，电子会从一个物体转移到另一个物体，从而使物体带上静电。

感应起电：当一个带电体靠近一个导体时，导体内的自由电子会在电场的作用下重新分布，导致导体的一端带上与带电体相反的电荷，另一端带上相同的电荷。

剥离起电：当两个紧密接触的物体被分开时，会产生静电。

3、静电的危害静电放电对电子产品的危害主要表现在以下几个方面：直接损坏：静电放电产生的高电压和大电流可能会直接击穿电子元件，导致其损坏。

潜在性损坏：静电放电可能会对电子元件造成潜在性的损伤，使其性能逐渐下降，缩短产品的使用寿命。

误动作：静电放电产生的电磁干扰可能会导致电子设备的误动作，影响其正常工作。

二、ESD 防护措施1、静电接地静电接地是将静电通过接地导线导入大地，从而消除静电的一种方法。

在电子生产车间、实验室等场所，应确保所有的设备、工作台、工具等都进行有效的接地。

2、静电屏蔽静电屏蔽是利用金属外壳或金属网将带电体包围起来，从而阻止静电场的对外影响。

对于一些敏感的电子元件和设备，可以采用静电屏蔽包装来保护。

3、增加湿度适当增加环境的湿度可以降低静电的产生。

一般来说，环境湿度保持在 40% 60%之间，可以有效地减少静电的积累。

4、穿着防静电服装和鞋工作人员应穿着防静电工作服、工作帽、手套和鞋，以防止人体静电的产生和积累。

5、使用防静电工具和材料在电子生产和维修过程中，应使用防静电的工具和材料，如防静电镊子、防静电吸锡器、防静电包装袋等。

三、ESD 防护设备1、防静电手腕带防静电手腕带是一种将人体静电通过导线导入大地的装置。

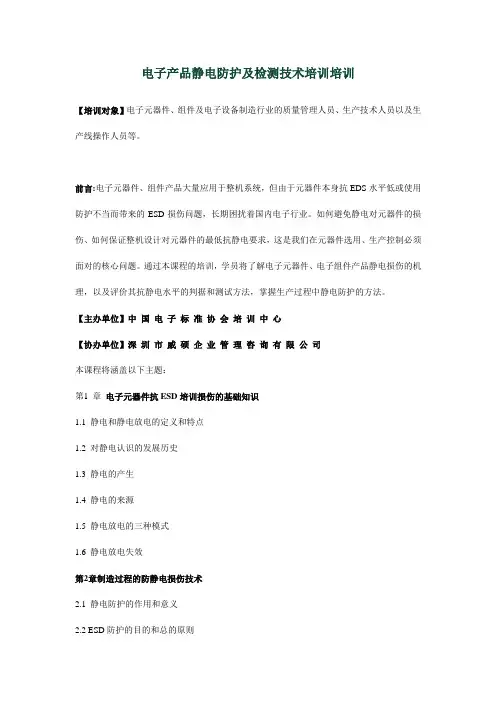

电子产品静电防护及检测技术培训培训【培训对象】电子元器件、组件及电子设备制造行业的质量管理人员、生产技术人员以及生产线操作人员等。

前言:电子元器件、组件产品大量应用于整机系统，但由于元器件本身抗EDS水平低或使用防护不当而带来的ESD损伤问题，长期困扰着国内电子行业。

如何避免静电对元器件的损伤、如何保证整机设计对元器件的最低抗静电要求，这是我们在元器件选用、生产控制必须面对的核心问题。

通过本课程的培训，学员将了解电子元器件、电子组件产品静电损伤的机理，以及评价其抗静电水平的判据和测试方法，掌握生产过程中静电防护的方法。

【主办单位】中国电子标准协会培训中心【协办单位】深圳市威硕企业管理咨询有限公司本课程将涵盖以下主题：第1 章电子元器件抗ESD培训损伤的基础知识1.1 静电和静电放电的定义和特点1.2 对静电认识的发展历史1.3 静电的产生1.4 静电的来源1.5 静电放电的三种模式1.6 静电放电失效第2章制造过程的防静电损伤技术2.1 静电防护的作用和意义2.2 ESD防护的目的和总的原则2.3 ESD防护系统的要求2.4 一些术语和定义2.5 ESD保护（安全）工作区（EPA）2.6 防静电接地系统2.7 静电防护器材2.8 敏感器件和组件的具体操作要求2.9 自动装配设备中的静电防护问题2.10 防静电系统的检测第3章制造过程的静电防护标准3.1 静电防护标准化组织3.2 静电防护相关标准3.3 ANSI/ESD-S20.20 标准解析3.4 关于ESD防护的认证3.5 小结第4章电子设备和电子元器件静电放电敏感度检测技术4.1 检测的目的4.2 电子设备静电放电检测标准4.3 IEC 61000-4-2-2001“静电放电抗扰度试验”标准检测程序解析4.4 电子元器件静电放电检测标准4.5 JEDEC JESD22-A114C.01 “静电放电敏感度试验”标准检测程序解析4.6 ESD检测中经常遇到的一些问题第5 章电子组件及电子元器件静电损伤分析5.1 失效分析概论5.2 静电损伤的失效分析及定位技术5.3 静电损伤确认分析5.4 静电损伤典型分析案例第6 章电子元器件抗ESD设计技术基础6.1 元器件抗ESD设计基础6.2 元器件基本抗ESD保护电路6.3 电子元器件抗ESD设计方法和规则6.4 电子设备ESD损伤途径及基本保护方法6.5 PCBA电路抗ESD设计基本方法和规则老师介绍:来老师，硕士，中国电子学会高级会员，广东工业大学和华南理工大学兼职硕士指导教师。

ESD基础知识培训资料一、ESD 是什么ESD 是 Electrostatic Discharge 的缩写，即静电放电。

简单来说，静电放电就是指具有不同静电电位的物体互相靠近或直接接触引起的电荷转移现象。

在我们的日常生活中，静电现象十分常见。

比如，在干燥的冬天，我们脱毛衣时会听到“噼里啪啦”的声音，甚至能看到火花，这就是静电放电。

但在一些对静电敏感的环境中，如电子工厂、实验室等，静电放电可能会造成严重的危害。

二、ESD 的产生静电的产生主要有三种方式：摩擦起电、感应起电和传导起电。

摩擦起电是最常见的一种方式。

当两个物体相互摩擦时，它们表面的电子会发生转移，从而使一个物体带正电，另一个物体带负电。

例如，用塑料梳子梳头发，梳子和头发之间的摩擦会使梳子带上负电，头发带上正电。

感应起电是指一个带电体靠近一个不带电的导体时，在导体靠近带电体的一端会出现与带电体相反的电荷，而在另一端则会出现与带电体相同的电荷。

传导起电是指一个带电体与一个不带电的物体接触时，电荷会从带电体转移到不带电的物体上。

三、ESD 对电子设备的危害在电子行业中，ESD 可能会导致电子设备的损坏或故障。

对于集成电路（IC）来说，ESD 可能会造成芯片内部的电路短路、开路或者参数改变。

即使ESD 能量较小，也可能会使芯片的性能下降，缩短其使用寿命。

对于印刷电路板（PCB），ESD 可能会引起线路之间的短路，导致电路功能失效。

在显示屏等器件中，ESD 可能会造成亮点、暗点等缺陷，影响显示效果。

四、ESD 防护的重要性由于 ESD 可能对电子设备造成如此严重的危害，因此进行 ESD 防护就显得尤为重要。

首先，有效的 ESD 防护可以减少产品的次品率，提高生产效率和产品质量。

其次，能够降低维修成本。

一旦电子设备因 ESD 而损坏，维修成本往往较高，而且可能会延误生产和交付。

再者，良好的 ESD 防护有助于提升企业的声誉和市场竞争力。

客户通常更愿意选择能够提供可靠产品的供应商。

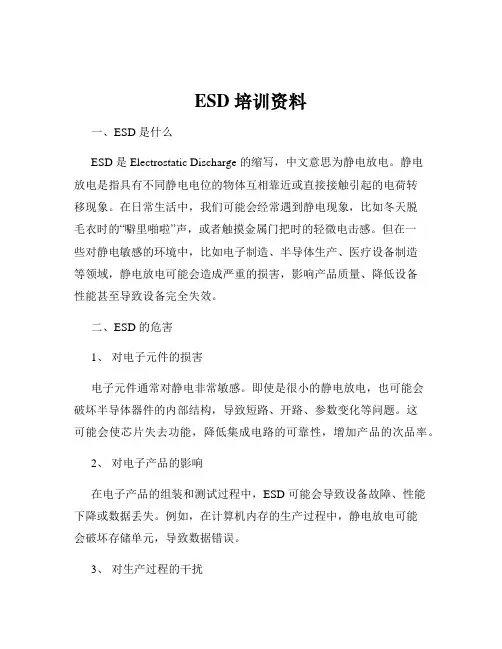

ESD 培训资料一、ESD 是什么ESD 是 Electrostatic Discharge 的缩写，中文意思为静电放电。

静电放电是指具有不同静电电位的物体互相靠近或直接接触引起的电荷转移现象。

在日常生活中，我们可能会经常遇到静电现象，比如冬天脱毛衣时的“噼里啪啦”声，或者触摸金属门把时的轻微电击感。

但在一些对静电敏感的环境中，比如电子制造、半导体生产、医疗设备制造等领域，静电放电可能会造成严重的损害，影响产品质量、降低设备性能甚至导致设备完全失效。

二、ESD 的危害1、对电子元件的损害电子元件通常对静电非常敏感。

即使是很小的静电放电，也可能会破坏半导体器件的内部结构，导致短路、开路、参数变化等问题。

这可能会使芯片失去功能，降低集成电路的可靠性，增加产品的次品率。

2、对电子产品的影响在电子产品的组装和测试过程中，ESD 可能会导致设备故障、性能下降或数据丢失。

例如，在计算机内存的生产过程中，静电放电可能会破坏存储单元，导致数据错误。

3、对生产过程的干扰ESD 事件可能会干扰生产线上的自动化设备，导致生产停顿，增加生产成本和生产周期。

4、对产品质量的潜在威胁即使静电放电没有立即导致产品失效，但可能会造成潜在的损害，缩短产品的使用寿命，增加售后服务成本。

三、ESD 产生的原因1、摩擦起电当两种不同材料相互摩擦时，电子会从一种材料转移到另一种材料上，从而使物体带电。

例如，在塑料薄膜的生产过程中，薄膜与滚轮之间的摩擦会产生静电。

2、感应起电当一个带电体靠近一个不带电的导体时，导体内部的电荷会重新分布，导致导体的一端带正电，另一端带负电。

3、分离起电当原本接触在一起的两个物体分离时，也会产生静电。

比如，从卷筒上撕下胶带时就会产生静电。

四、ESD 的控制方法1、静电防护接地将所有可能产生静电的物体都通过接地导线连接到大地，使静电能够迅速泄漏。

接地电阻应小于 10 欧姆。

2、静电屏蔽使用金属屏蔽罩将静电敏感元件或设备包裹起来，防止外部静电场的影响。

ESD培训课程培训资料一、ESD 的基本概念ESD 是 Electrostatic Discharge 的缩写，中文意思为静电放电。

简单来说，就是指两个具有不同静电电位的物体，由于直接接触或静电感应而引起的电荷转移现象。

静电放电可能会对电子设备、半导体器件、集成电路等造成损害，影响其性能甚至导致其完全失效。

在我们日常生活和工作中，静电无处不在。

例如，当我们走过地毯时，身体可能会积累静电；当我们脱衣服时，也可能会产生静电火花。

在工业生产中，静电放电更是一个严重的问题，特别是在电子制造、半导体生产、医疗设备制造等领域。

二、ESD 产生的原因静电的产生主要有以下几种方式：1、摩擦起电：这是最常见的静电产生方式。

当两个物体相互摩擦时，电子会从一个物体转移到另一个物体，从而使两个物体带上不同的电荷。

2、感应起电：当一个带电物体靠近一个不带电的导体时，导体中的自由电子会在电场的作用下重新分布，导致导体的一端带上与带电物体相反的电荷，另一端带上相同的电荷。

3、传导起电：当一个带电物体与一个不带电的物体接触时，电荷会通过接触点从带电物体转移到不带电物体上。

三、ESD 对电子设备的危害静电放电对电子设备的危害主要表现为以下几个方面：1、直接损坏：静电放电产生的高电压和大电流可能会直接击穿电子元件的绝缘层，导致元件短路、开路或性能下降。

2、潜在性损坏：有些静电放电虽然没有立即导致电子设备失效，但会使元件内部产生微小的损伤，这些损伤在经过一段时间的使用后可能会逐渐发展，最终导致设备故障。

3、干扰信号：静电放电产生的电磁脉冲可能会干扰电子设备的正常工作，导致数据丢失、误操作等问题。

四、ESD 防护的基本原则ESD 防护的基本原则主要包括以下几点：1、控制静电的产生：通过减少摩擦、选择适当的材料、控制环境湿度等方式，尽量降低静电的产生量。

2、快速泄放静电：为了防止静电积累到危险的程度，需要提供有效的静电泄放途径，例如接地、使用静电消散材料等。
