ESD培训

•ESD基础知识•ESD标准概述•ESD防护措施与设备•生产现场ESD管理实践目录•检测方法与仪器介绍•总结与展望ESD定义及危害ESD（静电放电）定义ESD危害静电产生原理与特性静电产生原理静电特性人体静电现象及影响人体静电现象人体静电影响国际与国内ESD标准简介国际ESD标准国内ESD标准中国电子技术标准化研究院（CESI）制定的ESD标准，结合国内实际情况，对ESD防护和测试提出了具体要求。

ESD标准分类与内容ESD标准分类包括ESD防护设计、ESD测试方法、ESD防护器件、ESD标识等多个方面。

ESD标准内容涵盖了静电放电的基本概念、静电放电的危害、静电放电的防护措施、静电放电的测试方法等。

静电防护设计静电测试与评估静电防护器件选用静电标识与管理ESD标准在工业生产中应用接地技术等电位连接技术接地电阻要求030201接地与等电位连接技术定期清洁和维护静电消除器；静电消除器原理及使用注意事项0103020405防护服装、鞋帽等个人防护用品选用01020304防护服装鞋帽其他个人防护用品选用原则生产现场静电危害识别与评估静电产生原理及危害阐述静电产生的基本原理，以及静电对电子元器件、设备等造成的潜在危害。

静电敏感器件识别介绍静电敏感器件的标识、分类及特性，以便员工准确识别并采取相应的防护措施。

静电危害评估指导员工如何对生产现场的静电危害进行评估，包括环境湿度、温度、静电电压等因素的测量与分析。

1 2 3ESD防护区域划分ESD防护措施制定ESD管理方案优化制定针对性ESD管理方案员工培训与考核机制建立ESD基础知识培训操作技能培训考核机制建立常见静电检测仪器原理及使用方法静电场强计静电电压表用于测量静电场的强度，即单位距离上的电位差。

使用时需将探头置于被测电场中，并读取仪表上的场强值。

静电衰减仪生产过程中关键参数监控和记录环境湿度和温度生产设备接地情况人员防静电措施不合格品处理流程和追溯机制不合格品标识和隔离发现不合格品时，需及时标识并隔离，防止混入合格品中。

ESD培训教材资料一、ESD 基础知识1、什么是 ESDESD 是 Electrostatic Discharge 的缩写，即静电放电。

它是指具有不同静电电位的物体相互靠近或直接接触引起的电荷转移现象。

静电放电可能会对电子元件、集成电路、半导体器件等造成损害，导致产品性能下降、失效甚至完全损坏。

2、静电的产生静电的产生主要有以下几种方式：摩擦起电：当两个不同的物体相互摩擦时，电子会从一个物体转移到另一个物体，从而使物体带上静电。

感应起电：当一个带电体靠近一个导体时，导体内的自由电子会在电场的作用下重新分布，导致导体的一端带上与带电体相反的电荷，另一端带上相同的电荷。

剥离起电：当两个紧密接触的物体被分开时，会产生静电。

3、静电的危害静电放电对电子产品的危害主要表现在以下几个方面：直接损坏：静电放电产生的高电压和大电流可能会直接击穿电子元件，导致其损坏。

潜在性损坏：静电放电可能会对电子元件造成潜在性的损伤，使其性能逐渐下降，缩短产品的使用寿命。

误动作：静电放电产生的电磁干扰可能会导致电子设备的误动作，影响其正常工作。

二、ESD 防护措施1、静电接地静电接地是将静电通过接地导线导入大地，从而消除静电的一种方法。

在电子生产车间、实验室等场所，应确保所有的设备、工作台、工具等都进行有效的接地。

2、静电屏蔽静电屏蔽是利用金属外壳或金属网将带电体包围起来，从而阻止静电场的对外影响。

对于一些敏感的电子元件和设备，可以采用静电屏蔽包装来保护。

3、增加湿度适当增加环境的湿度可以降低静电的产生。

一般来说，环境湿度保持在 40% 60%之间，可以有效地减少静电的积累。

4、穿着防静电服装和鞋工作人员应穿着防静电工作服、工作帽、手套和鞋，以防止人体静电的产生和积累。

5、使用防静电工具和材料在电子生产和维修过程中，应使用防静电的工具和材料，如防静电镊子、防静电吸锡器、防静电包装袋等。

三、ESD 防护设备1、防静电手腕带防静电手腕带是一种将人体静电通过导线导入大地的装置。

ESD基础知识培训资料一、ESD 是什么ESD 是 Electrostatic Discharge 的缩写，即静电放电。

简单来说，静电放电就是指具有不同静电电位的物体互相靠近或直接接触引起的电荷转移现象。

在我们的日常生活中，静电现象十分常见。

比如，在干燥的冬天，我们脱毛衣时会听到“噼里啪啦”的声音，甚至能看到火花，这就是静电放电。

但在一些对静电敏感的环境中，如电子工厂、实验室等，静电放电可能会造成严重的危害。

二、ESD 的产生静电的产生主要有三种方式：摩擦起电、感应起电和传导起电。

摩擦起电是最常见的一种方式。

当两个物体相互摩擦时，它们表面的电子会发生转移，从而使一个物体带正电，另一个物体带负电。

例如，用塑料梳子梳头发，梳子和头发之间的摩擦会使梳子带上负电，头发带上正电。

感应起电是指一个带电体靠近一个不带电的导体时，在导体靠近带电体的一端会出现与带电体相反的电荷，而在另一端则会出现与带电体相同的电荷。

传导起电是指一个带电体与一个不带电的物体接触时，电荷会从带电体转移到不带电的物体上。

三、ESD 对电子设备的危害在电子行业中，ESD 可能会导致电子设备的损坏或故障。

对于集成电路（IC）来说，ESD 可能会造成芯片内部的电路短路、开路或者参数改变。

即使ESD 能量较小，也可能会使芯片的性能下降，缩短其使用寿命。

对于印刷电路板（PCB），ESD 可能会引起线路之间的短路，导致电路功能失效。

在显示屏等器件中，ESD 可能会造成亮点、暗点等缺陷，影响显示效果。

四、ESD 防护的重要性由于 ESD 可能对电子设备造成如此严重的危害，因此进行 ESD 防护就显得尤为重要。

首先，有效的 ESD 防护可以减少产品的次品率，提高生产效率和产品质量。

其次，能够降低维修成本。

一旦电子设备因 ESD 而损坏，维修成本往往较高，而且可能会延误生产和交付。

再者，良好的 ESD 防护有助于提升企业的声誉和市场竞争力。

客户通常更愿意选择能够提供可靠产品的供应商。

ESD 培训资料一、ESD 是什么ESD 是 Electrostatic Discharge 的缩写，中文意思为静电放电。

静电放电是指具有不同静电电位的物体互相靠近或直接接触引起的电荷转移现象。

在日常生活中，我们可能会经常遇到静电现象，比如冬天脱毛衣时的“噼里啪啦”声，或者触摸金属门把时的轻微电击感。

但在一些对静电敏感的环境中，比如电子制造、半导体生产、医疗设备制造等领域，静电放电可能会造成严重的损害，影响产品质量、降低设备性能甚至导致设备完全失效。

二、ESD 的危害1、对电子元件的损害电子元件通常对静电非常敏感。

即使是很小的静电放电，也可能会破坏半导体器件的内部结构，导致短路、开路、参数变化等问题。

这可能会使芯片失去功能，降低集成电路的可靠性，增加产品的次品率。

2、对电子产品的影响在电子产品的组装和测试过程中，ESD 可能会导致设备故障、性能下降或数据丢失。

例如，在计算机内存的生产过程中，静电放电可能会破坏存储单元，导致数据错误。

3、对生产过程的干扰ESD 事件可能会干扰生产线上的自动化设备，导致生产停顿，增加生产成本和生产周期。

4、对产品质量的潜在威胁即使静电放电没有立即导致产品失效，但可能会造成潜在的损害，缩短产品的使用寿命，增加售后服务成本。

三、ESD 产生的原因1、摩擦起电当两种不同材料相互摩擦时，电子会从一种材料转移到另一种材料上，从而使物体带电。

例如，在塑料薄膜的生产过程中，薄膜与滚轮之间的摩擦会产生静电。

2、感应起电当一个带电体靠近一个不带电的导体时，导体内部的电荷会重新分布，导致导体的一端带正电，另一端带负电。

3、分离起电当原本接触在一起的两个物体分离时，也会产生静电。

比如，从卷筒上撕下胶带时就会产生静电。

四、ESD 的控制方法1、静电防护接地将所有可能产生静电的物体都通过接地导线连接到大地，使静电能够迅速泄漏。

接地电阻应小于 10 欧姆。

2、静电屏蔽使用金属屏蔽罩将静电敏感元件或设备包裹起来，防止外部静电场的影响。

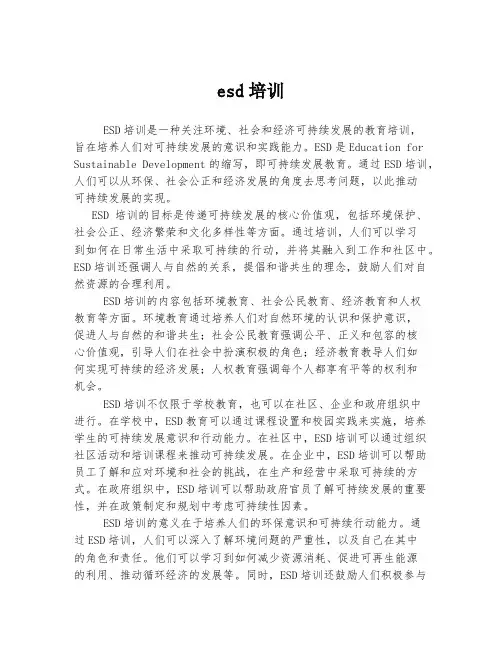

esd培训ESD培训是一种关注环境、社会和经济可持续发展的教育培训，旨在培养人们对可持续发展的意识和实践能力。

ESD是Education for Sustainable Development的缩写，即可持续发展教育。

通过ESD培训，人们可以从环保、社会公正和经济发展的角度去思考问题，以此推动可持续发展的实现。

ESD培训的目标是传递可持续发展的核心价值观，包括环境保护、社会公正、经济繁荣和文化多样性等方面。

通过培训，人们可以学习到如何在日常生活中采取可持续的行动，并将其融入到工作和社区中。

ESD培训还强调人与自然的关系，提倡和谐共生的理念，鼓励人们对自然资源的合理利用。

ESD培训的内容包括环境教育、社会公民教育、经济教育和人权教育等方面。

环境教育通过培养人们对自然环境的认识和保护意识，促进人与自然的和谐共生；社会公民教育强调公平、正义和包容的核心价值观，引导人们在社会中扮演积极的角色；经济教育教导人们如何实现可持续的经济发展；人权教育强调每个人都享有平等的权利和机会。

ESD培训不仅限于学校教育，也可以在社区、企业和政府组织中进行。

在学校中，ESD教育可以通过课程设置和校园实践来实施，培养学生的可持续发展意识和行动能力。

在社区中，ESD培训可以通过组织社区活动和培训课程来推动可持续发展。

在企业中，ESD培训可以帮助员工了解和应对环境和社会的挑战，在生产和经营中采取可持续的方式。

在政府组织中，ESD培训可以帮助政府官员了解可持续发展的重要性，并在政策制定和规划中考虑可持续性因素。

ESD培训的意义在于培养人们的环保意识和可持续行动能力。

通过ESD培训，人们可以深入了解环境问题的严重性，以及自己在其中的角色和责任。

他们可以学习到如何减少资源消耗、促进可再生能源的利用、推动循环经济的发展等。

同时，ESD培训还鼓励人们积极参与社区和全球的可持续发展行动，推动环境保护和社会公正的实现。

总之，ESD培训是一种重要的教育培训，通过传递可持续发展的核心价值观，培养人们的环保意识和可持续行动能力。

ESD防护培训教程引言：静电放电（ElectrostaticDischarge,ESD）是电子行业中常见的问题，它可能导致电子设备的损坏或性能下降。

为了确保电子产品的质量和可靠性，ESD防护措施至关重要。

本教程旨在提供ESD 防护的基本知识和实用技巧，帮助读者了解ESD的原理、危害以及如何有效地进行防护。

第一部分：ESD的基本原理1.1静电放电的定义静电放电是电荷从一个物体转移到另一个物体的过程。

当两个物体的电势差足够大时，电荷会通过空气或接触途径从一个物体流向另一个物体，形成电流。

1.2静电放电的产生静电放电可以通过多种方式产生，包括摩擦、接触、分离、电场感应等。

在电子制造过程中，常见的静电产生途径包括塑料袋的摩擦、衣物与座椅的摩擦、人体与设备的接触等。

1.3静电放电的危害静电放电对电子设备造成的危害主要表现为损坏电子元器件、降低设备的可靠性、影响设备的性能等。

ESD损伤通常不易被立即发现，但长期累积可能导致设备故障或性能下降。

第二部分：ESD防护措施2.1控制环境湿度湿度是影响ESD防护效果的重要因素。

在湿度较低的环境中，静电容易产生并积聚在物体表面。

因此，控制环境湿度是防止ESD 的重要措施之一。

通常，将相对湿度控制在40%-60%之间可以有效减少静电的产生和积聚。

2.2使用防静电材料防静电材料可以有效地减少静电的产生和积聚。

在电子制造过程中，常用的防静电材料包括防静电服、防静电鞋、防静电手套等。

使用防静电材料可以有效减少人体与设备之间的静电放电。

2.3地线连接地线连接是将设备、工作台、人体等接地，以消除静电。

通过地线连接，静电可以有效地从物体表面释放到地面，减少静电放电的可能性。

在电子制造过程中，常用的地线连接设备包括防静电地垫、防静电手腕带、防静电接地线等。

2.4静电放电防护包装静电放电防护包装是一种特殊的包装材料，可以有效防止静电的产生和积聚。

在电子元器件的运输和存储过程中，使用静电放电防护包装可以保护元器件免受ESD损伤。

ESD培训作业指导书引言概述：静电放电（ESD）是一种常见的现象，会对电子设备和元器件造成损害。

为了避免这种损害，进行ESD培训是非常重要的。

本指导书旨在提供ESD培训的作业指导，帮助员工了解ESD的基本知识和预防措施。

一、ESD的基本知识1.1 静电的形成和释放- 静电的形成：介绍静电是如何形成的，例如摩擦、接触和分离等过程。

- 静电的释放：解释静电是如何通过放电来释放的，例如电晕放电和火花放电。

1.2 静电对电子设备的影响- 设备损坏：说明静电放电可能对电子设备造成的损害，如电路短路、元器件故障等。

- 数据丢失：介绍静电放电可能导致数据丢失的情况，如存储介质的损坏等。

1.3 ESD防护等级- ESD防护等级的定义：解释ESD防护等级的概念和定义，如ESD防护等级1到4等。

- 防护等级的要求：详细说明每个防护等级的要求，如使用防静电地板、穿戴防静电服装等。

二、ESD预防措施2.1 防静电设备- 防静电地板：介绍防静电地板的原理和使用方法，如选择地板材料、正确接地等。

- 防静电工作台：说明防静电工作台的作用和使用方法，如使用静电垫、接地线等。

- 防静电包装：解释防静电包装的重要性和使用方法，如使用防静电袋、泡沫等。

2.2 防静电工具- 防静电手套：介绍防静电手套的作用和选择方法，如材料、尺寸等。

- 防静电工具：说明使用防静电工具的必要性和使用方法，如防静电吸尘器、防静电喷雾等。

- 防静电清洁剂：解释使用防静电清洁剂的好处和使用方法，如清洁电子设备表面等。

2.3 人员行为- 穿戴防静电服装：详细说明穿戴防静电服装的方法和注意事项，如穿戴防静电鞋、帽子等。

- 静电释放：教导员工正确的静电释放方法，如触摸接地物、使用静电释放器等。

- 禁止行为：列举一些禁止的行为，如穿着尼龙衣物、使用塑料容器等。

三、ESD应急处理3.1 静电放电事故的处理程序- 立即停止工作：强调员工在发生ESD事故时应立即停止工作。

ESD培训课程培训资料一、ESD 的基本概念ESD 是 Electrostatic Discharge 的缩写，中文意思为静电放电。

简单来说，就是指两个具有不同静电电位的物体，由于直接接触或静电感应而引起的电荷转移现象。

静电放电可能会对电子设备、半导体器件、集成电路等造成损害，影响其性能甚至导致其完全失效。

在我们日常生活和工作中，静电无处不在。

例如，当我们走过地毯时，身体可能会积累静电；当我们脱衣服时，也可能会产生静电火花。

在工业生产中，静电放电更是一个严重的问题，特别是在电子制造、半导体生产、医疗设备制造等领域。

二、ESD 产生的原因静电的产生主要有以下几种方式：1、摩擦起电：这是最常见的静电产生方式。

当两个物体相互摩擦时，电子会从一个物体转移到另一个物体，从而使两个物体带上不同的电荷。

2、感应起电：当一个带电物体靠近一个不带电的导体时，导体中的自由电子会在电场的作用下重新分布，导致导体的一端带上与带电物体相反的电荷，另一端带上相同的电荷。

3、传导起电：当一个带电物体与一个不带电的物体接触时，电荷会通过接触点从带电物体转移到不带电物体上。

三、ESD 对电子设备的危害静电放电对电子设备的危害主要表现为以下几个方面：1、直接损坏：静电放电产生的高电压和大电流可能会直接击穿电子元件的绝缘层，导致元件短路、开路或性能下降。

2、潜在性损坏：有些静电放电虽然没有立即导致电子设备失效，但会使元件内部产生微小的损伤，这些损伤在经过一段时间的使用后可能会逐渐发展，最终导致设备故障。

3、干扰信号：静电放电产生的电磁脉冲可能会干扰电子设备的正常工作，导致数据丢失、误操作等问题。

四、ESD 防护的基本原则ESD 防护的基本原则主要包括以下几点：1、控制静电的产生：通过减少摩擦、选择适当的材料、控制环境湿度等方式，尽量降低静电的产生量。

2、快速泄放静电：为了防止静电积累到危险的程度，需要提供有效的静电泄放途径，例如接地、使用静电消散材料等。
