天线基础知识介绍

天线基础知识1 天线1。

1 天线的作用与地位无线电发射机输出的射频信号功率，通过馈线（电缆)输送到天线,由天线以电磁波形式辐射出去。

电磁波到达接收地点后，由天线接下来(仅仅接收很小很小一部分功率），并通过馈线送到无线电接收机。

可见，天线是发射和接收电磁波的一个重要的无线电设备,没有天线也就没有无线电通信.天线品种繁多，以供不同频率、不同用途、不同场合、不同要求等不同情况下使用。

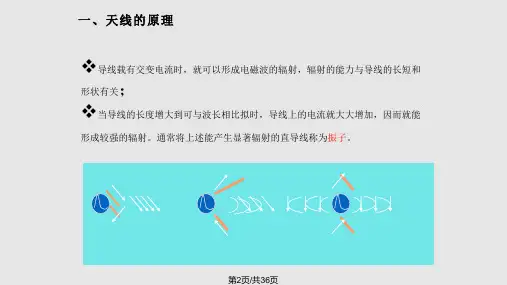

对于众多品种的天线,进行适当的分类是必要的：按用途分类，可分为通信天线、电视天线、雷达天线等；按工作频段分类，可分为短波天线、超短波天线、微波天线等；按方向性分类，可分为全向天线、定向天线等；按外形分类，可分为线状天线、面状天线等；等等分类.*电磁波的辐射导线上有交变电流流动时，就可以发生电磁波的辐射，辐射的能力与导线的长度和形状有关。

如图1.1 a 所示，若两导线的距离很近,电场被束缚在两导线之间,因而辐射很微弱；将两导线张开,如图1。

1 b 所示，电场就散播在周围空间,因而辐射增强。

必须指出，当导线的长度 L 远小于波长λ 时，辐射很微弱；导线的长度 L 增大到可与波长相比拟时，导线上的电流将大大增加，因而就能形成较强的辐射。

图1.1 a 图1.1 b1。

2 对称振子对称振子是一种经典的、迄今为止使用最广泛的天线，单个半波对称振子可简单地单独立地使用或用作为抛物面天线的馈源，也可采用多个半波对称振子组成天线阵。

两臂长度相等的振子叫做对称振子。

每臂长度为四分之一波长、全长为二分之一波长的振子，称半波对称振子，见图1.2 a。

另外，还有一种异型半波对称振子，可看成是将全波对称振子折合成一个窄长的矩形框，并把全波对称振子的两个端点相叠,这个窄长的矩形框称为折合振子，注意，折合振子的长度也是为二分之一波长,故称为半波折合振子, 见图1.2 b。

图1。

2 a 图1。

2 b 1。

3 天线方向性的讨论1.3.1天线方向性发射天线的基本功能之一是把从馈线取得的能量向周围空间辐射出去，基本功能之二是把大部分能量朝所需的方向辐射。

天线的基础知识(2009-05-17 22:14:38)1 天线工作原理及作用是什么？天线作为无线通信不可缺少的一部分，其基本功能是辐射和接收无线电波。

发射时，把高频电流转换为电磁波；接收时，把电滋波转换为高频电流。

2 天线有多少种类？天线品种繁多，主要有下列几种分类方式：按用途可分为基地台天线（base station antenna）和移动台天线（mobile portable antennas），还有就是手持对讲机用的天线（handhold transceiver antennas)。

基地电台俗称棒子天线；车载天线俗称苗子；手台天线由于绝大部分是橡胶外皮的因此俗称橡胶天线或橡胶棒儿。

按工作频段可划分为超长波、长波、中波、短波、超短波和微波。

按其方向可划分为全向和定向天线。

3 如何选择天线？天线作为通信系统的重要组成部分，其性能的好坏直接影响通信系统的指标，用户在选择天线时必须首先注重其性能。

具体说有两个方面，第一选择天线类型；第二选择天线的电气性能。

选择天线类型的意义是：所选天线的方向图是否符合系统设计中电波覆盖的要求；选择天线电气性能的要求是：选择天线的频率带宽、增益、额定功率等电气指标是否符合系统设计要求。

因此，用户在选择天线时最好向厂家联系咨询或在往上对比分析其技术指标。

4 什么是天线的增益？增益是天线的主要指标之一，它是方向系数与效率的乘积，是天线辐射或接收电波大小的表现。

增益大小的选择取决于系统设计对电波覆盖区域的要求，简单地说，在同等条件下，增益越高，电波传播的距离越远，一般基地台天线采用高增益天线，移动台天线采用低增益天线。

5 什么是电压驻波比？天线输入阻抗和馈线的特性阻抗不一致时，产生的反射波和入射波在馈线上叠加形成的磁波，其相邻电压的最大值和最小值之比是电压驻波比，它是检验馈线传输效率的依据，电压驻波比小于1.5，在工作频点的电压驻波比小于1.2，电压驻波比过大，将缩短通信距离，而且反射功率将返回发射机功放部分，容易烧坏功放管，影响通信系统正常工作。

第一讲天线的基础知识表征天线性能的主要参数有方向图，增益，输入阻抗，驻波比，极化方式等。

1.1 天线的输入阻抗天线的输入阻抗是天线馈电端输入电压与输入电流的比值。

天线与馈线的连接，最佳情形是天线输入阻抗是纯电阻且等于馈线的特性阻抗，这时馈线终端没有功率反射，馈线上没有驻波，天线的输入阻抗随频率的变化比较平缓。

天线的匹配工作就是消除天线输入阻抗中的电抗分量，使电阻分量尽可能地接近馈线的特性阻抗。

匹配的优劣一般用四个参数来衡量即反射系数，行波系数，驻波比和回波损耗，四个参数之间有固定的数值关系，使用那一个纯出于习惯。

在我们日常维护中，用的较多的是驻波比和回波损耗。

一般移动通信天线的输入阻抗为50驻波比：它是行波系数的倒数，其值在1到无穷大之间。

驻波比为1，表示完全匹配；驻波比为无穷大表示全反射，完全失配。

在移动通信系统中，一般要求驻波比小于1.5，但实际应用中VSWR 应小于1.2。

过大的驻波比会减小基站的覆盖并造成系统内干扰加大，影响基站的服务性能。

回波损耗：它是反射系数绝对值的倒数，以分贝值表示。

回波损耗的值在0dB 的到无穷大之间，回波损耗越大表示匹配越差，回波损耗越小表示匹配越好。

0 表示全反射，无穷大表示完全匹配。

在移动通信系统中，一般要求回波损耗大于14dBJ发射功率+ J反射功率履射功牽-很射功率1.2天线的极化方式所谓天线的极化，就是指天线辐射时形成的电场强度方向。

当电场强度方向垂直于地面时，此电波就称为垂直极化波；当电场强度方向平行于地面时，此电波就称为水平极化波。

由于电波的特性，决定了水平极化传播的信号在贴近地面时会在大地表面产生极化电流，极化电流因受大地阻抗影响产生热能而使电场信号迅速衰减，而垂直极化方式则不易产生极化电流，从而避免了能量的大幅衰减，保证了信号的有效传播。

因此，在移动通信系统中，一般均采用垂直极化的传播方式。

另外，随着新技术的发展，最近又出现了一种双极化天线。

就其设计思路而言，一般分为垂直与水平极化和土45 °极化两种方式，性能上一般后者优于前者，因此目前大部分采用的是土45 °极化方式。

天线基本知识汇总天线是无线通信系统的重要组成部分，它负责将电能转换为电磁波，将信号从传输介质（如空气）中发射出去或接收回来。

天线的性能直接影响着无线通信系统的质量和可靠性。

下面是关于天线基本知识的汇总。

1.天线的分类：根据应用领域和工作频率不同，天线可以分为不同的类型，如定向天线、全向天线、扇形天线、微带天线等。

2.天线的工作原理：天线的工作原理基于法拉第电磁感应定律，当电流通过天线时，它会产生一个电磁场，从而形成电磁波。

接收时，电磁波会被天线吸收，然后产生电流。

3.天线的参数：天线的主要参数包括频率范围、阻抗、增益、方向性、辐射效率等。

这些参数决定了天线的性能和适用场景。

4.天线的性能指标：-增益：天线将电能转换为电磁能的能力，通常以分贝（dB）为单位表示。

增益越高，天线的发射和接收距离越远。

-方向性：天线辐射或接收信号的特定方向能力。

定向天线具有较高的方向性，可以减少多径传播和干扰。

-阻抗：天线的输入或输出端口的电阻性质。

与发射端口匹配的阻抗可以最大程度地传递电能，减少反射损耗。

-波束宽度：天线主瓣的角度范围。

较窄的波束宽度意味着更好的方向性和更高的增益。

-辐射效率：天线将输入功率转换为有效辐射功率的能力。

辐射效率高的天线可以更好地实现远距离通信。

5.天线的结构和设计：天线的结构包含一个或多个导体元件，并且根据应用需求进行设计。

常见的天线设计包括垂直极化天线、水平极化天线、天线阵列、圆极化天线等。

6.天线的应用：天线在各种无线通信系统中广泛应用，包括移动通信、卫星通信、无线局域网、雷达、无线电广播等。

7.天线的安装和调整：为了确保天线的性能，需要正确地进行安装和调整。

安装位置和方向的选择对天线的性能和覆盖范围至关重要。

8.天线的特殊设计：根据应用需求，一些特殊设计的天线得到了广泛应用，如室内小型天线、宽带天线、增强型天线等。

9.天线的未来发展：随着无线通信技术的不断发展，天线也在不断创新和改进。

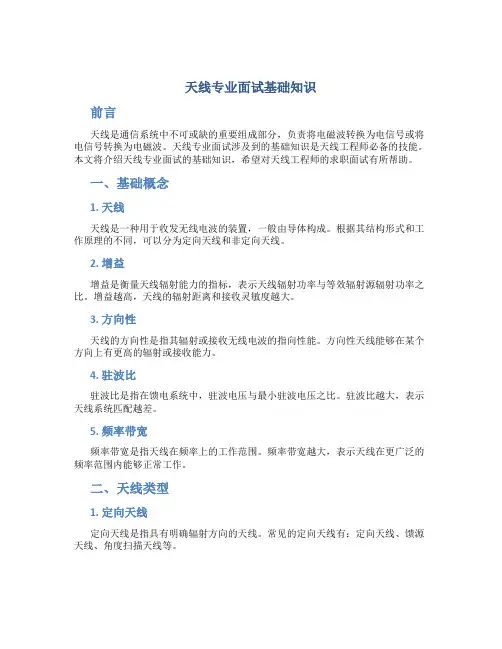

天线专业面试基础知识前言天线是通信系统中不可或缺的重要组成部分，负责将电磁波转换为电信号或将电信号转换为电磁波。

天线专业面试涉及到的基础知识是天线工程师必备的技能。

本文将介绍天线专业面试的基础知识，希望对天线工程师的求职面试有所帮助。

一、基础概念1. 天线天线是一种用于收发无线电波的装置，一般由导体构成。

根据其结构形式和工作原理的不同，可以分为定向天线和非定向天线。

2. 增益增益是衡量天线辐射能力的指标，表示天线辐射功率与等效辐射源辐射功率之比。

增益越高，天线的辐射距离和接收灵敏度越大。

3. 方向性天线的方向性是指其辐射或接收无线电波的指向性能。

方向性天线能够在某个方向上有更高的辐射或接收能力。

4. 驻波比驻波比是指在馈电系统中，驻波电压与最小驻波电压之比。

驻波比越大，表示天线系统匹配越差。

5. 频率带宽频率带宽是指天线在频率上的工作范围。

频率带宽越大，表示天线在更广泛的频率范围内能够正常工作。

二、天线类型1. 定向天线定向天线是指具有明确辐射方向的天线。

常见的定向天线有：定向天线、馈源天线、角度扫描天线等。

2. 非定向天线非定向天线是指在水平方向上辐射均匀的天线。

常见的非定向天线有：全向天线、鞭状天线、片状天线等。

三、天线参数1. 增益已经在基础概念中介绍过，增益是衡量天线辐射能力的指标。

2. 阻抗天线的阻抗是指天线对电路的输入或输出端口所呈现的电阻特性。

阻抗匹配是天线系统设计中非常重要的一个方面。

3. 有效长度天线的有效长度是指天线导体上产生有效信号的部分长度。

4. 损耗天线的损耗是指天线在辐射和接收过程中的能量损失。

5. 驻波比已经在基础概念中介绍过，驻波比是指在馈电系统中驻波电压与最小驻波电压之比。

四、常见面试问题在天线专业的面试中，可能会遇到以下几个常见问题：1. 什么是天线的增益？如何计算天线的增益？答：已经在基础概念中介绍过，增益是衡量天线辐射能力的指标，可以通过理论计算或实际测量来获得。

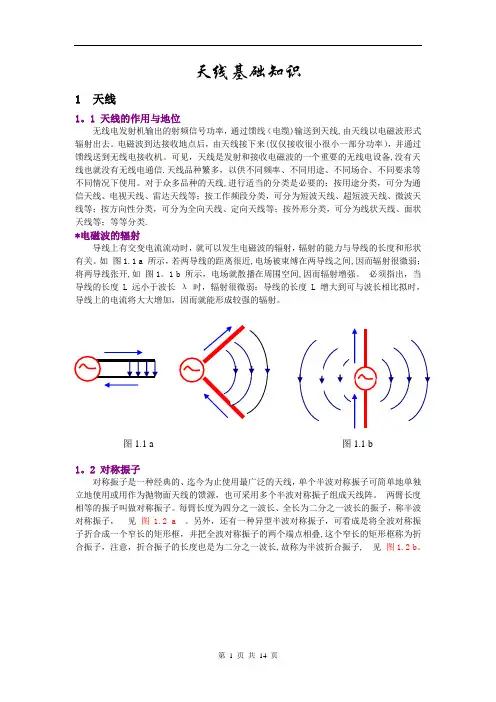

天线基本知识天线基本知识1天线1.1 天线的作用与地位无线电发射机输出的射频信号功率，通过馈线（电缆）输送到天线，由天线以电磁波形式辐射出去。

电磁波到达接收地点后，由天线接下来（仅仅接收很小很小一部分功率），并通过馈线送到无线电接收机。

可见，天线是发射和接收电磁波的一个重要的无线电设备，没有天线也就没有无线电通信。

天线品种繁多，以供不同频率、不同用途、不同场合、不同要求等不同情况下使用。

对于众多品种的天线，进行适当的分类是必要的：按用途分类，可分为通信天线、电视天线、雷达天线等；按工作频段分类，可分为短波天线、超短波天线、微波天线等；按方向性分类，可分为全向天线、定向天线等；按外形分类，可分为线状天线、面状天线等；* 电磁波的辐射导线上有交变电流流动时，就可以发生电磁波的辐射，辐射的能力与导线的长度和形状有关。

如图1.1 a 所示，若两导线的距离很近，电场被束缚在两导线之间，因而辐射很微弱；将两导线张开，如图1.1 b 所示，电场就散播在周围空间，因而辐射增强。

必须指出，当导线的长度L 远小于波长λ 时，辐射很微弱；导线的长度L 增大到可与波长相比拟时，导线上的电流将大大增加，因而就能形成较强的辐射。

1.2 对称振子对称振子是一种经典的、迄今为止使用最广泛的天线，单个半波对称振子可简单地单独立地使用或用作为抛物面天线的馈源，也可采用多个半波对称振子组成天线阵。

两臂长度相等的振子叫做对称振子。

每臂长度为四分之一波长、全长为二分之一波长的振子，称半波对称振子, 见图1.2 a 。

另外，还有一种异型半波对称振子，可看成是将全波对称振子折合成一个窄长的矩形框，并把全波对称振子的两个端点相叠，这个窄长的矩形框称为折合振子，注意，折合振子的长度也是为二分之一波长，故称为半波折合振子, 见图1.2 b 。

1.3 天线方向性的讨论1.3.1 天线方向性发射天线的基本功能之一是把从馈线取得的能量向周围空间辐射出去，基本功能之二是把大部分能量朝所需的方向辐射。
