汽车底盘系统技术培训底盘-变速器变速箱：– MQ250– MQ200– 020KA– AG4• 变速箱来源–德国大众–中德合资1 / 71汽车底盘系统技术培训双质量飞轮• 双质量飞轮驾驶更舒适提高零件的使用寿命从动盘定心工具T100863067分离杠杆端面磨损极限全厚度一半2 / 71汽车底盘系统技术培训液压助力离合器• 离合器踏板• 离合器主缸• 离合器工作缸• 高、低压油管• 分离机构• 踏板助力回位装置3 / 71汽车底盘系统技术培训加液排气1. 打开制动液罐2. 发动机运转，拧开右后制动钳排气螺栓，踏制动踏板，排气后拧上排气螺栓3. 联接VAG1869,但先不接通4. 拧开离合器泵上的排气螺栓5. 接上收集容器的软管6. 接通VAG1869，使离合器内的制动液流出100毫升7. 拧上排气螺栓8. 按从远到近依次排放各制动分泵4 / 71汽车底盘系统技术培训离合器分离叉总成• 分离叉–宝来1.6分离拨叉小• 分离轴承–同时压离合器杠杆背面两凸耳，卸下分离轴承• 导向套筒5 / 71汽车底盘系统技术培训离合器踏板开关• 换档• 巡航发动机控制器离合器踏板开关节流阀体6 / 71汽车底盘系统技术培训离合器踏板开关• 卡夹定位只能安装一次• 两线开关– 01-08-060第二区后数第三位（踏下1；未踏0）– 39-3（55）7 / 71汽车底盘系统技术培训制动踏板开关和制动灯开关• 检测方法–四条线两个相反开关– 01-08-066（踏下11；抬开00）– 3-55通；55-56断8 / 71汽车底盘系统技术培训宝来/捷达01M（AG4）9 / 71汽车底盘系统技术培训精工细作10 / 71汽车底盘系统技术培训AG4-01M自动变速箱电控系统11 / 71汽车底盘系统技术培训动力传递关系离合器K1驱动小太阳轮离合器K2驱动大太阳轮离合器K3驱动行星架制动器B1制动行星齿轮架制动器B2制动大太阳轮单向离合器F单向制动行星架整个系统中齿圈为向外传递动力的部件，离合器、制动器对行星架、小太阳轮、大太阳轮的作用的组合，构成了动力传递路线12 / 71汽车底盘系统技术培训模糊逻辑•自动变速箱控制单元在考虑油门开度和车速来确定换档点的同时，又考虑到驾驶员踏下油门踏板的速度，由此出现了无数条换档曲线，实现了控制。
项目一汽车底盘概述 (1)任务一汽车底盘的总体认识 (1)项目二传动系统的构造与检修 (11)任务一离合器及操纵机构的拆装与检修 (11)项目二传动系统的构造与检修 (18)任务二两轴变速器及操纵机构的拆装与检修 (18)项目二传动系统的构造与检修 (37)任务三万向传动装置的拆装与检修 (37)项目二传动系统的构造与检修 (44)任务四驱动桥的拆装与检修 (44)项目二传动系统的构造与检修 (53)任务五自动变速器的拆装与检修 (53)项目三行驶系统的构造与检修 (69)任务一车轮定位的检查与调整 (69)项目三行驶系统的构造与检修 (82)任务二车轮与轮胎的拆装与检测 (82)项目三行驶系统的构造与检修 (93)任务三悬架的拆装与检修 (93)项目四转向系的构造与检修 (103)任务一转向系的拆装与检修 (103)项目五制动系统的构造与检修 (108)任务一制动系统拆装与调整 (108)项目一汽车底盘概述任务一汽车底盘的总体认识一、实训内容：1.认识轿车底盘的各大组成系统；2.举升机的使用。
二、实训目的及要求1.培养踏实肯干的工作态度，树立常备不懈的安全意识，养成良好的工作习惯；2.掌握轿车底盘的各大组成系统；3.掌握举升机的操作方法。
三、实训设备桑塔纳轿车一辆、举升机一台、底盘结构台架四、实训操作步骤（一）认识轿车底盘四大系统1.相关知识：汽车底盘由传动系、行驶系、转向系和制动系四大部分组成。
如图1-1所示。
图1-1 汽车底盘总体构造2.结构认识：（1）传动系统传动系统的作用是将发动机发出的动力传递给驱动车轮，具有减速增距、变速、倒车、中断动力和实现轴间差速等功能。
由离合器、变速器、万向传动装置和驱动桥（主减速器、差速器和半轴）组成。
如图1-2、1-3、1-4所示。
图1-2 传动系统总体构造图1-3 变速器总成图1-4 传动系统几大部件（2）行驶系统行驶系统的作用是接受来自传动系统的动力，通过驱动轮与路面的作用产生牵引力，使汽车正常行驶；承受汽车的总重量和地面的反力；缓冲不平路面对车身造成的冲击；衰减汽车行驶中的振动，保持行驶的平顺性；与转向系统配合，保证汽车操纵稳定性。

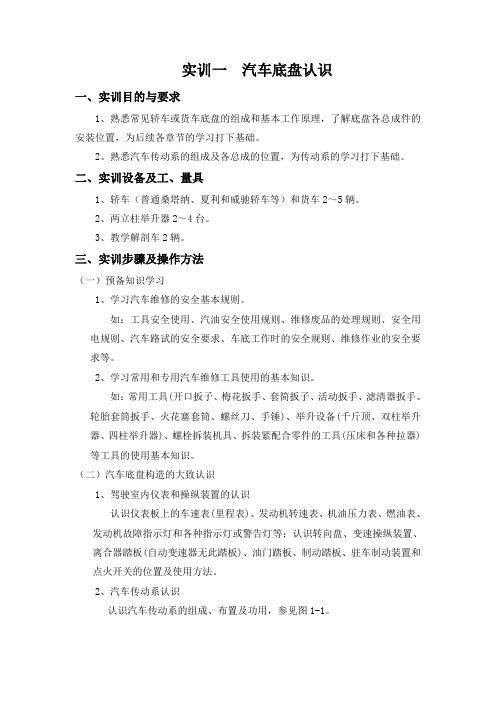

实训一汽车底盘认识一、实训目的与要求1、熟悉常见轿车或货车底盘的组成和基本工作原理，了解底盘各总成件的安装位置，为后续各章节的学习打下基础。
2、熟悉汽车传动系的组成及各总成的位置，为传动系的学习打下基础。
二、实训设备及工、量具1、轿车（普通桑塔纳、夏利和威驰轿车等）和货车2～5辆。
2、两立柱举升器2～4台。
3、教学解剖车2辆。
三、实训步骤及操作方法（一）预备知识学习1、学习汽车维修的安全基本规则。
如：工具安全使用、汽油安全使用规则、维修废品的处理规则、安全用电规则、汽车路试的安全要求、车底工作时的安全规则、维修作业的安全要求等。
2、学习常用和专用汽车维修工具使用的基本知识。
如：常用工具(开口扳子、梅花扳手、套简扳子、活动扳手、滤清器扳手、轮胎套筒扳手、火花塞套筒、螺丝刀、手锤)、举升设备(千斤顶、双柱举升器、四柱举升器)、螺栓拆装机具、拆装紧配合零件的工具(压床和各种拉器)等工具的使用基本知识。
（二）汽车底盘构造的大致认识1、驾驶室内仪表和操纵装置的认识认识仪表板上的车速表(里程表)、发动机转速表、机油压力表、燃油表、发动机故障指示灯和各种指示灯或警告灯等；认识转向盘、变速操纵装置、离合器踏板(自动变速器无此踏板)、油门踏板、制动踏板、驻车制动装置和点火开关的位置及使用方法。
2、汽车传动系认识认识汽车传动系的组成、布置及功用，参见图1-1。
图1-1 汽车传动系的组成与布置1-离合器；2-变速器；3-驱动桥壳；5-差速器；6-半轴；7-主减速器；8-传动轴3、汽车行驶系认识认识汽车行驶系的组成、布置及功用。
4、汽车转向系认识认识汽车转向系的组成、布置及功用，参见图1-2。
图1-2 转向系示意图1-转向盘；2-转向轴；3-转向节；4-转向轮；5-转向节臂；6-转向横拉杆；7-转向减振器；8-转向器5．汽车制动系认识认识汽车制动系的组成、布置及功用，参见图1-3。
图1-3 制动系结构示意图1-制动踏板；2-制动主缸推杆；3-制动主缸活塞；4-制动主缸；5-油管；6-制动轮缸；7-轮缸活塞；8-制动鼓；9-摩擦片；10-制动蹄；11-制动底版；12-支承销；13-制动蹄复位弹簧四、复习思考题1、汽车总体上由哪几个部分组成？2、汽车底盘包括哪几个系统？各个系统包括哪些主要部件？3、简述汽车传动系的动力传递路线。

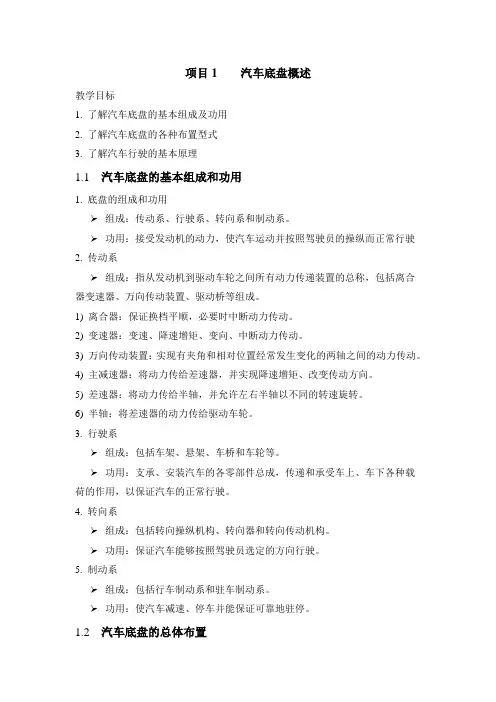

项目1 汽车底盘概述教学目标1. 了解汽车底盘的基本组成及功用2. 了解汽车底盘的各种布置型式3. 了解汽车行驶的基本原理1.1 汽车底盘的基本组成和功用1. 底盘的组成和功用组成：传动系、行驶系、转向系和制动系。
功用：接受发动机的动力，使汽车运动并按照驾驶员的操纵而正常行驶2. 传动系组成：指从发动机到驱动车轮之间所有动力传递装置的总称，包括离合器变速器、万向传动装置、驱动桥等组成。
1) 离合器：保证换档平顺，必要时中断动力传动。
2) 变速器：变速、降速增矩、变向、中断动力传动。
3) 万向传动装置：实现有夹角和相对位置经常发生变化的两轴之间的动力传动。
4) 主减速器：将动力传给差速器，并实现降速增矩、改变传动方向。
5) 差速器：将动力传给半轴，并允许左右半轴以不同的转速旋转。
6) 半轴：将差速器的动力传给驱动车轮。
3. 行驶系组成：包括车架、悬架、车桥和车轮等。
功用：支承、安装汽车的各零部件总成，传递和承受车上、车下各种载荷的作用，以保证汽车的正常行驶。
4. 转向系组成：包括转向操纵机构、转向器和转向传动机构。
功用：保证汽车能够按照驾驶员选定的方向行驶。
5. 制动系组成：包括行车制动系和驻车制动系。
功用：使汽车减速、停车并能保证可靠地驻停。
1.2 汽车底盘的总体布置1. 发动机前置后轮驱动（FR）传统的布置型式，应用广泛，用于各种车辆。
2. 发动机前置前轮驱动（FF）多用于轿车，但豪华轿车不采用。
1) 发动机前横置前轮驱动2）发动机前纵置前轮驱动3. 发动机后置后轮驱动（RR）：多用于客车。
4. 发动机前置全轮驱动（XWD）。
5. 发动机中置后轮驱动（MR）：用于跑车、赛车，如法拉利、保时捷、F1赛车。
1.3 汽车行驶的基本原理发动机动力→驱动力矩Tt →F0→牵引力Ft项目2 安全生产注意事项教学目标1. 了解汽车4S店的经营理念2. 了解汽车维修车间的基本流程3. 掌握汽车维修人员的工作原则4. 掌握必要的安全生产注意事项5. 掌握5S一、汽车4S店的经营理念1. 什么是汽车4S店整车销售零配件供应售后服务信息反馈四位一体的汽车经销店。
