联络通道施工安全技术交底项目概述本次工程为联络通道的施工,旨在为不同取水口及其它设备之间提供交通联络通道。
为了保证工程建设的顺利进行,必须对施工中可能存在的安全风险进行详细的分析和防范措施的制定。
安全风险分析1. 施工环境1.工程建设地点为山区,地势险峻,环境复杂,施工作业面狭窄,交通不便。
2.工程施工场所内有设备、材料等物品,操作不当可能会损伤施工人员。
3.气候变化不确定,易发生天气突变事件。
2. 作业风险1.操作人员未受过严格安全教育,不了解工作危险及其防范措施2.机械设备未经检修,可能出现异常操作及构件故障。
3.施工工作常规操作,如爆破、起重等,容易造成安全事故。
安全措施综合以上安全风险,制定以下安全措施。
1. 施工准备1.在进行施工前,对工作人员进行安全教育,使其了解工作的危险性及其防范措施。
2.严格执行工地管理制度,宣传安全意识,要求每位工人配备相关安全装置,工作时佩戴相关作业证照。
2. 施工设备1.做好施工设备的检修工作,严格按照操作步骤操作,防范机械故障。
2.籍由专业技术人员进行现场要求检查机械的操作情况和设备细节,确保机械使用安全。
3. 施工操作1.制定工作安全流程及相应的标准操作规程。
2.严格要求实施当日的施工建议表、施工巡更表等相关记录表,为日后工程和监测提供保障。
3.优先考虑人员安全,力争选用安全可靠的施工操作方案和设备。
4.按照任务进度和操作要求,制定安全监督计划,随时进行现场监督和指导,防范事故发生。
本次联络通道施工是一项危险性以及挑战性极高的工作。
为了保证施工工作的安全进行,需要从从施工准备入手,防范施工环境造成的风险,保证机械设备无故障准备和正确操作、采用严格的工作流程和规程为保证施工和周边基础设施安全性。
最终,必须严格按照安全操作规范进行施工,采取安全监督和指导的措施,及时排除隐患,以保证我们艰辛劳动的成果的实现。
施工技术交底记录3三、下台阶开挖支护(包括仰拱部分)1、开挖下台阶土体;2、架立下台阶钢格栅;3、挂网喷混凝土。
4四、底板施工1、铺设防水层;2、施做防水保护层;3、绑扎钢筋;4、浇注联络通道底板混凝土(泵房位置预留洞口)。
5五、施做拱墙与顶板衬砌1、绑扎侧墙与顶板钢筋;2、支立侧墙与顶板的模板;3、浇注侧墙与顶板混凝土。
6六、废水泵房施工1、凿除联络通道底部初支;2、挂网,架立废水泵房钢格栅;3、喷射早强砼;4、浇筑废水泵房底板混凝土、侧墙混凝土。
三、开挖及初期支护1)开挖要点和技术措施(1)联络通道开挖轮廓线比洞门高1.07m,进洞采用反挑进洞开挖方式。
(2)联络通道的断面尺寸为3.3m×4.47m(见附图),采用台阶法施工,预留核心土,开挖施工时,进口处2m范围内格栅钢架密排连立(全环设置),加强支护,其余各部每次开挖进尺为一个格栅间距0.5m,严禁多榀一次开挖。
在各开挖分部内,按台阶法分上下两台阶开挖支护,上台阶开挖高度2.2m,宽度不小于施工断面宽度的1/3,台阶长度2~3m。
同时开挖过程中注意观察掌子面土体稳定情况,留置核心土。
(3)注意控制开挖中线和高程,确保开挖断面圆顺,尽量避免超挖,钢格栅安装位置正确。
(4)加强测量监控,做好信息反馈,及时调整施工方法。
(5)尽可能缩短开挖台阶和各开挖分部的施工间隔,使初期支护尽快闭合,以控制拱顶沉降。
(6)联络通道开挖前,必须打设超前地质探孔,探明开挖面前方的地质情况,超前地质探孔深度不少于3m,在条件允许的情况下,在盾构隧道的左右线间贯通打设。
2)进洞反挑开挖施工预留洞门轮廓线比实际暗挖通道开挖轮廓线小,其中拱顶位置需要抬高1.07m,洞门切割后,对盾构管片位置的土体采用反挑施工,反挑施工前先架设临时过渡钢架(不喷混),安装4榀钢格栅,角度45°逐步挑高过渡到暗挖通道设计轮廓线,待通道开挖支护完成后,在临时过渡钢架上方反方向打设小导管注浆,由内而外对过渡段起拱线以上初期支护逐榀换拱并及时喷射混凝土,过渡段4榀格栅拱部需按实际架设位置另外加工,具体施工方式见下图。
技术交底书
单位:中铁小X X局集团有限公司编号: 施工单位盾构施工队单位工程XX区间
部位联络通道处掘进施工日期20XX.4.26
1、施工准备
>在左右线快到达联络通道时各需准备好两环密封橡胶框外贴有遇水膨胀橡胶止水条的管片;
>需准备好二次注浆材料和队伍;
>调整好盾构姿态,在联络通道处需通缝拼装管片,对盾构机掘进姿态有一定影响,应根据拼装点位提前考虑。
2、施工要求
>联络通道处特殊管片安装环数:
联络通道处左右线各需安装2环特殊管片(本标段为普通钢筋混凝土管片),右线为第39和39环。
左线待盾构机快到达联络通道处时由测量队根据右线特殊管片拼装里程确定环号。
>联络通道处特殊管片安装:
1)联络通道处2环管片采用通缝拼装;
2)右线拼装后封顶块位于9号油缸,即拼装后A3块正对左线,用于管片切割;
3)左线拼装后封顶块位于1号油缸,即拼装后A3块正对右线,便于管片切割。
封顶块
联络通道侧切
.割管片,A3块编制:J
复核交底人: 被交底人: 日期:
联络通道处防水要求:
1)联络通道处于联络通道相连的两环管片采用密封橡胶框外加贴了遇水膨胀橡胶止水条的管片;
编制: 复核: 交底人: 被交底人:
日期:。

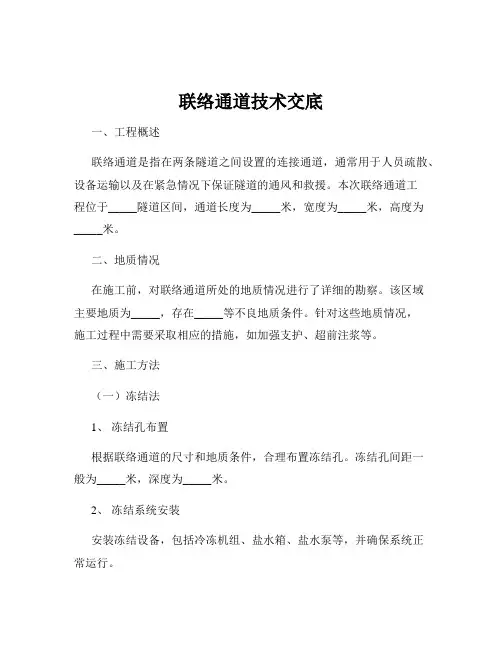

联络通道技术交底一、工程概述联络通道是指在地铁隧道区间内,为了连接两条并行的隧道而设置的通道。
它的主要作用包括人员疏散、设备运输、通风排烟等。
本联络通道位于_____区间,长度为_____米,宽度为_____米,高度为_____米。
通道采用_____施工方法,预计施工周期为_____天。
二、施工准备(一)技术准备1、熟悉施工图纸和相关规范,进行技术交底,确保施工人员了解施工工艺和质量要求。
2、对施工现场进行勘察,收集地质、水文等资料,为施工方案的制定提供依据。
(二)材料准备1、准备好所需的钢材、混凝土、防水材料等,确保材料质量符合设计要求。
2、对进场材料进行检验和试验,不合格的材料严禁使用。
(三)设备准备1、配备钻孔机、挖掘机、装载机、混凝土输送泵等施工设备,并进行调试和维护,确保设备性能良好。
2、准备好测量仪器、通风设备、排水设备等辅助设备。
(四)现场准备1、清理施工现场的障碍物,平整场地,设置临时排水设施。
2、搭建临时办公、生活设施,为施工人员提供良好的工作和生活条件。
三、施工工艺流程(一)超前支护1、采用_____方法进行超前支护,如超前小导管注浆、管棚支护等。
2、严格控制支护参数,如导管长度、间距、注浆压力等,确保支护效果。
(二)开挖1、根据地质条件和设计要求,选择合适的开挖方法,如人工开挖、机械开挖或爆破开挖。
2、遵循“短进尺、弱爆破、强支护、勤量测”的原则,控制开挖进度和每次开挖的尺寸。
(三)初期支护1、及时进行初期支护,包括喷射混凝土、安装锚杆、挂钢筋网等。
2、确保初期支护的质量,如混凝土强度、锚杆长度和间距、钢筋网的铺设质量等。
(四)防水施工1、做好联络通道的防水处理,包括铺设防水层、设置止水带等。
2、严格按照防水施工工艺进行操作,确保防水效果。
(五)二次衬砌1、在初期支护稳定后,进行二次衬砌施工,采用模板台车浇筑混凝土。
2、控制二次衬砌的混凝土质量和外观质量。
(六)附属工程1、完成联络通道内的照明、通风、排水等附属设施的安装。
附件2 安全技术交底(3)效果监测及完成的参数指标①在设计的积极冻结期间内,盐水去路温度稳定的保持在-28~-30℃以下,积极冻结期运转时间满足设计要求。
②设计要求盐水循环系统去回路温差不超过2℃o③盐水系统循环总流量在积极冻结期间达到设计值。
④联络通道冻土设计有效厚度大于2.3米,通道冻结壁有效冻土平均温度要达到TOC及以下。
⑤泄压孔达到大于初始压力0.2Mpa进行放压观测试验。
⑥开挖前先在钢管片上开一探测观察口,无水流出或开始有水流出并渐止即可正式开挖。
⑦安全门安装完毕开关灵活可靠,电话和监控安装完毕,调试后正常使用。
⑧测温仪器采用热电偶温度测量仪,精度达到0.1℃。
测温孔布置图CUC2测点布置深度为:0.45m(管片壁后0.1m)、1.2m、2πuC3测点布置深度为:0.45In(管片壁后0.1m)、1.4m、2.5m、3.5πuC4测点布置深度为:0.45m(管片壁后0.1m)、2.5m、4.5m、6.5πuC5-C8测点布置深度为:0.45m(管片壁后0.胃)、LlnKL8m、2.5m。
3.4临时支架安装(1)钢筋间排距严格按结构设计图纸进行绑扎,钢筋搭接部分长度必须符合设计要求,且不低于35d(d为钢筋直径),受力钢筋之间绑扎接头相互错开。
(2)从任一绑扎接头中心至搭接长度的 1.3倍区段范围内,有绑扎接头的受力钢筋截面积占受力钢筋总面积的百分率不超过25%o(3)在结构砂与钢管片接触部位按规定焊接锚筋,且纵筋与钢管片搭接处采用L字形焊接。
(4)按结构层施工顺序先扎通道墙部钢筋,再扎顶板钢筋。
绑扎钢筋时,先扎外筋,再扎内筋。
受力钢筋当直径d<25时可采用搭接,d≥25时采用焊接,焊接长度单面焊IOd,双面焊5d o受拉钢筋的单节长度:接头面积百分率W25%时,不小于1.21aE,接头面积百分率W50%时,不小于1.41aE,且不小于300πunO 受压钢筋的搭接长度不小于0.851aE,且不小于300mmo受力钢筋接头位置相互错开,在同一接头区段内受力钢筋面积不超过受力钢筋总截面积的:搭接时为25%(受拉区)及50%(受压区);焊接时受拉为50%,受压不限。
联络通道技术交底联络通道:打通地下的“神秘通道”在城市的地下世界,有这样一种特殊的存在——联络通道。
它就像是隐藏在黑暗中的神秘纽带,将地铁隧道、地下管廊等各个部分紧密相连。
今天,咱们就来好好聊聊这联络通道的技术交底那些事儿。
先来说说我曾经遇到的一件事儿。
有一次,我跟着施工团队去一个地下工程的现场。
那是一个炎热的夏天,地下的闷热更是让人透不过气。
我们走到了即将修建联络通道的地方,周围是错综复杂的管道和线缆。
当时,负责的工程师拿着图纸,满脸严肃地跟大家说:“这联络通道可不好搞,咱们得万分小心!”联络通道的施工可不是一件简单的事儿。
首先,地质勘察就特别重要。
就像医生给病人做全面检查一样,我们得把地下的情况摸得透透的。
要是碰到松软的土层或者地下水丰富的区域,那可就得格外小心了。
比如说,如果发现是流沙层,那施工方案就得马上调整,可能要采用特殊的加固措施,像注浆啊、冷冻法啊等等,不然这通道可就容易出问题。
再说这开挖的方法,那也是有讲究的。
是用人工开挖还是机械开挖,得根据具体情况来。
如果空间狭小,人工开挖可能更灵活,但效率低;要是场地条件允许,机械开挖那速度可就快多了。
但不管哪种方式,都得注意开挖的顺序和进度,不能一股脑地乱挖一通。
还有支护结构,这可是保障施工安全的关键。
就好比给通道穿上一层坚固的“铠甲”。
常用的有钢拱架、锚杆、喷射混凝土等等。
这些支护措施得及时跟上开挖的进度,不能有丝毫的马虎。
我记得有一次,在一个施工现场,因为支护没有及时做好,结果顶部的一小块土石掉了下来,还好没有砸到人,可把大家吓得不轻。
从那以后,大家对支护工作更是不敢有半点懈怠。
防水处理也是重中之重。
想象一下,如果联络通道里老是渗水,那得多糟糕啊!所以在施工过程中,要选用高质量的防水材料,施工工艺也得严格把关。
每一个缝隙、每一个节点都要处理好,不能给水流一点儿可乘之机。
通风和照明也是不能忽视的环节。
地下本来就空气不流通,要是通风不好,施工人员在里面工作那得多难受啊,而且还存在安全隐患。
工程施工风险交底工程名称分部(分项)工程及工程名称联络通道交底时间交底人:编号:交底内容:1、超前支护施工1.1超前导管施工前,确认钻机、注浆泵、搅浆桶、高压胶管、注浆阀门等准备齐全,并且状态良好。
1.2钻孔前钻机就位准确,固定牢固,检查确认安全后,方可进行钻孔作业。
1.3施工中使用的电力线(注意有否老化,漏电现象)、风管线、水管线要布置整齐,有条理。
1.4施钻时,按机械操作规程操作,严防机械伤人。
1.5注浆前严格检查机具、管路及接头处的牢靠程度,以防压力过大爆破伤人。
1.6钻机钻杆进退时要注意提醒周围人员,防止伤人1.7要注意及时排水,防止作业面泥泞。
2、开挖2.1开挖时注意观察掌子面地质情况、地下水情况,核对地质资料、绘制地质素描、检查开挖轮廓放样资料,发现不符及时采取措施,确保安全。
2.2开挖时观察掌子面土体状况,防止土体突然坍落伤人。
2.3为减少掌子面土体暴露时间,防止土体暴露时间过长造成土体松弛而坍落伤人,必须加快开挖施工速度,尽快封闭,确保施工安全。
2.4做好掌子面水的引排工作。
3喷砼施工3.1严格控制混凝土施工配合比,配合比经试验确定,混凝土各项指标都必须满足设计及规范要求,混凝土拌合用料称量精度必须符合规范要求。
3.2严格控制原材料的质量,原材料的各项指标都必须满足要求。
3.3喷射混凝土施工中确定合理的风压,保证喷料均匀、连续。
同时加强对设备的保养,保证其工作性能。
3.4喷射作业由有经验、技术熟练的喷射手操作,保证喷射混凝土各层之间衔接紧密。
3.5坚决实行“四不”制度:即喷射混凝土工序不完,掌子面不前进,喷射混凝土厚度不够不前进,混凝土喷射后发现问题未解决不前进,监测结构表明不安全不前进。
3.6严禁将喷管对准施工人员,以免突然出料时伤人。
3.7喷射作业时,喷管不出料并出现往复摆动时,可能有大石块堵住送料管,此时应立即停机处理,切勿将大石块强行吹出。
3.8用震动疏通的方法处理堵管石,喷射手和辅助操作人员要紧握喷管,以免送风时喷管甩动伤人,处理堵管时,料罐风压不能超过0.3MPa。
联络通道加固交底技术交底书
表格编号
联络通道加固工程施工技术交底书
项目名称长沙市轨道交通3号线一期工程土建施工SG-6标段第 1 页 8 页共交底编灵官渡站~侯家塘1工程名2联络通
CS0301233-S-QJ-0005-17
设计文件图号联络通道施工部位
2017年9交底日期月22日
交底内容:
一、工程概况
灵官渡至侯家塘区间左线隧道起止里程范围为:ZDK17+154.201~ZDK18+348.429,左线隧道长1199.685m,长链5.457m;右线隧道起止里程范围为:YDK17+154.201~YDK18+348.429,右线隧道长1193.843,短链0.385m。
线路自灵官渡站相继以3.18‰和28‰的坡度上坡至侯家塘站;区间采用盾构法施工,设置两处联络通道。
1#联络通道中心里程YDK17+370.000~ZDK17+370.000,2#联络通道中心里程
YDK17+885.000~ZDK17+895.711,此区间没有废水泵房。
二、施工准备
工程测量 1.
联络通道加固交底
联络通道加固交底同时提供管片切割和开挖的一个平台。
开门洞切割前,在联络通道开洞处以及相邻两环管片内部设临时支架及钢箍,防止管片变形和开裂。
在洞口上下7.5m范围内每1.5m安装一榀钢支撑,支撑安装完成后在支架两端醒目位置悬挂行车警示标志。
4、同时为了保证盾构隧道内有足够的施工通道运送材料机具,在内
支撑中间预留施工通道。
型钢内支撑主要采用2I40b工字钢和2I25b 工字钢,型钢内支撑见下图:
图3-1 开口环钢支撑布置图
联络通道加固交底
图3-2 相邻环钢支撑布置图
钢支撑布置平面图3-3 图
联络通道加固交底5、管片注浆,注浆分2部分,一是预留管片注浆孔,对联络通道纵向前后各4环,竖向加固范围为180°扇形区域,总计8环管片进行注浆加固,如下图所示;
图3-4 管片预加固平面图
管片预加固立面图3-5 图
联络通道加固交底二是在管片注浆孔上打入?32的钢花管进行注浆加固,钢管向联络通道两侧45°方向进行加固,钢管长度5m,沿联络通道拱顶120°环向间距每30cm打设一根,对联络通道土体进行预加固。
图3-6 联络通道土体两侧土体预加固
浆液采用普通水泥浆。
水泥浆水灰比取0.8~1.1,注浆压力位0.1~0.3MPa,注浆口最高压力控制在0.5MPa以内,以防压裂工作面。
进浆速度不宜过快,一般控制在每根导管浆液总进量在30L/min以内。
当注浆注浆压力逐渐上升,注浆量减小,注浆口压力达到0.5MPa时虽未达到设计注浆量也应停止注浆。
四、施工要求
1、为保证加固过程的安全和施工质量,安全员和质检员要进行全过程的监督检查。
2、对管片进行支撑的钢架各支点与管片紧密接触,并具有较高的刚度。
、为保证补注浆效果,补注浆时采用从联络通道中心向两侧逐环进行,3.
联络通道加固交底
联络通道加固交底
联络通道加固交底。
